NÁVOD K OBSLUZE AquaMax Eco Classic 55000 OASE

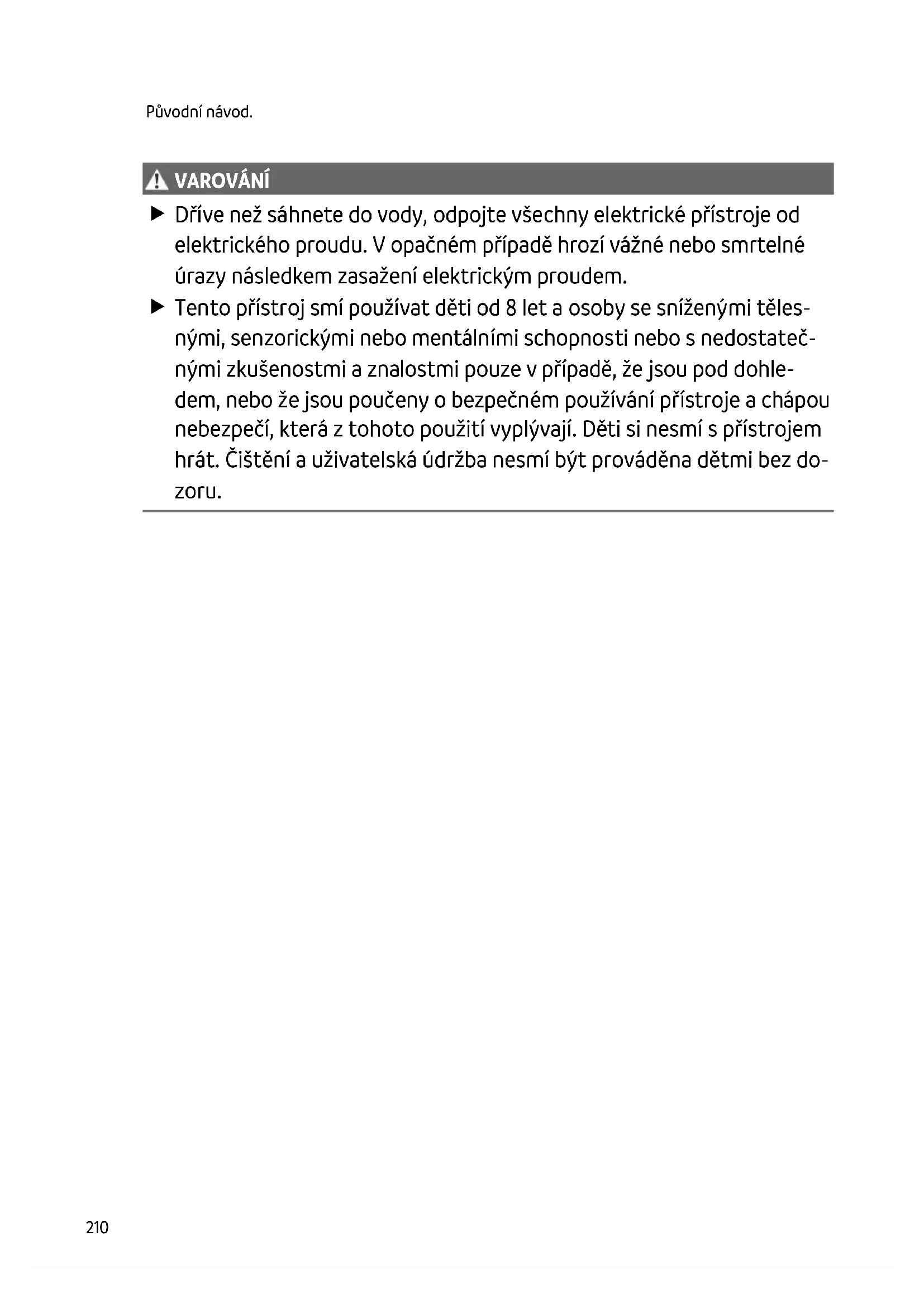

VAROV ÁNÍ VAROVÁNÍ Dříve než sáhnete do vody, odpojte všechny elektrické přístroje od elektrického proudu. V opačném případě hrozí vážné nebo smrtelné úrazy následkem zasažení elektrickým proudem. Tento přístroj smí používat děti od 8 let a osoby se sníženými těles- nými, senzorickými nebo mentálními schopnosti nebo s nedostateč- nými zkušenostmi a znalostmi pouze v případě, že jsou pod dohle- dem, nebo že jsou poučeny o bezpečném používání přístroje a chápou nebezpečí, která z tohoto použití vyplývají. Děti si nesmí s přístrojem hrát. Čištění a uživatelská údržba nesmí být prováděna dětmi bez do- zoru.CS

Bezpečnostní pokyny Přípojka elektrické energie

• Na elektroinstalaci ve venkovním prostředí se vztahují zvláštní předpisy. Elektroinstalaci smí provést výhradně elektrikář. – Elektrikář má z důvodu svého odborného vzdělání, znalostí a zkušeností kvalifikaci a smí provádět elektroinstalační práce ve venkovním prostředí. Elektrikář dokáže rozpoznat možná rizika a zajistí dodržení místních a národních norem, předpisů a ustanovení. – S případnými otázkami a potížemi se obraťte na kvalifikovaného elektrikáře.

• Přístroje zapojujte pouze tehdy, shodují-li se elektrické údaje přístroje s dostupným napáje- ním.

• Přístroj připojujte pouze do zásuvky instalované v souladu s předpisy.

• Přístroj musí být zajištěn pomocí proudového chrániče (RCD) s reakčním proudem maximálně 30 mA.

• Prodlužovací vedení a elektrický rozvaděč (např. zásuvkový systém) musí být určeny k užití ve venkovním prostředí (odstřikující voda).

• Chraňte otevřené zástrčky a zásuvky před vlhkostí. Bezpečný provoz

• Nepoužívejte přístroj, pokud jsou poškozeny elektrické vodiče nebo kryt.

• Nepoužívejte přístroj, pokud je jeho přívodní kabel poškozený. Přívodní kabel nelze vyměnit.

• Rotorová jednotka v přístroji obsahuje magnet se silným magnetickým polem, které může ovlivnit kardiostimulátory nebo implantované defibrilátory (ICD). Dodržujte mezi implantátem a magnetem bezpečnostní vzdálenost minimálně 0,2 m.

• Přístroj nepřenášejte ani netahejte za elektrické vodiče.

• Pokládejte vodiče tak, aby byly chráněny před poškozením a nikdo o ně nemohl zakopnout.

• Nikdy neprovádějte technické změny na přístroji.

• Provádějte na přístroji pouze činnosti, popisované v tomto návodu.

• Používejte pouze originální náhradní díly a příslušenství.

• Při potížích kontaktujte autorizovaný zákaznický servis nebo společnost OASE.212 Použití v souladu s určeným účelem Výrobek, popsaný v tomto návodu, používejte pouze následujícím způsobem:

• Pro čerpání normální rybniční vody pro filtrační systémy, systémy vodopádů a potoků.

• Při dodržení technických údajů. (→ Technické údaje)

• Při dodržení dovolených hodnot vody. (→ Povolené hodnoty vody) Pro přístroj platí následující omezení:

• Nepoužívat ve vodách určených pro plavání.

• Nikdy nepoužívejte jiné kapaliny než vodu.

• Nikdy neprovozujte bez průtoku vody.

• Nepoužívat ve spojení s chemikáliemi, potravinami, lehce zápalnými nebo výbušnými látkami.

• Nenapojujte na domácí zásobování vodou.

• Nepoužívat pro komerční nebo průmyslové účely.

• Podle EMC (elektromagnetická kompatibilita) se jedná o přístroj třídy A. V obytných oblastech může být přístroj zdrojem rádiových rušivých signálů. Je na uživateli, aby přijal vhodná opat- ření.CS

Popis výrobku Přehled

Vstup 1 (strana sání)

Vstup 2 (strana sání)

Přípojka přítoku z jezírka při suché instalaci.

• Pro suchou instalaci musí být čerpadlo instalováno bez tělesa filtru.

• Přípojka vratného toku do jezírka (např. z potůčku).

Stupňovité hadicové hrdlo s kulovým kloubem pro výstup.

Stupňovité hadicové hrdlo pro vstup 2 (suchá instalace).

Hadicové spony k upevnění hadic na hadicové vsuvky.

Síťový kabel se síťovou zástrčkou

Symboly na přístroji

Přístroj je prachotěsný a vodotěsný do 4

Možná nebezpečí pro osoby s kardiostimulátory.

Chraňte přístroj před vlhkostí a přímým slunečním zářením.

Nelikvidujte přístroj v běžném komunálním odpadu.

Přečtěte si návod k použití.214 Varianty instalace

• Varianta (a): Instalace čerpadla ponořeného ve vodě – Čerpadlo je umístěno v jezírku nebo nádrži. – Čerpání vody přes filtrační koš.

• Varianta (b): Instalace čerpadla na suchém místě – Čerpadlo je instalováno bez filtračního koše mimo jezírko nebo nádrž, ale pod hladinou vody. – Voda je čerpána přes satelitní filtr nebo hladinový sběrač.CS

Instalace a připojení Čerpalo může být instalováno buď ponořené (ve vodě) nebo na suchu (mimo vodu) budou.

VAROVÁNÍ Těžká zranění nebo smrt při provozu přístroje v koupacím rybníku. Kvůli vadným částem elektric- kého zařízení se vystavuje voda nebezpečnému elektrickému napětí. Přístroj provozujte pouze tehdy, pokud se vodě nezdržují žádné osoby. POZOR Rotující součásti v prostoru sacího hrdla a výtlačného hrdla. Hrozí úrazy, pokud sáhnete do hrdla. Zejména dodržujte následující: Zařízení zastavené z důvodu přetížení se může neočekávaně opět spustit! Nesahejte do otvoru hrdla sání nebo výtlaku, pokud je elektrická zástrčka zapojená do zásuvky. Pokud jsou hrdla za provozu volně přístupná, např. pokud nejsou připojeny žádné hadice, zajis- těte hrdla ochranou proti nebezpečnému dotyku. Ochrana proti nebezpečnému dotyku je do- stupná formou příslušenství. Žádnou součást zařízení nesmíte nechat delší dobu vystavenou přímému slunečnímu záření, protože může dojít k poškození. Případně použijte ochranný kryt.216 Instalace ponořeného přístroje Připojení

• Čím větší je průměr hadice, tím menší jsou ztráty třením v rozvody a tím lepší je průtokové množství.

• Průměr hadice nesmí být zbytečně zmenšen koncovkou hadice. Zkraťte koncovku hadice podle použitého průměru hadice.

Zástrčku zatím nezapojujte do zásuvky! Instalace

• Postavte čerpadlo vodorovně na pevný podklad.

• Zajistěte bezpečnou stabilitu čerpadla.

• Doporučujeme v případě zakalené nebo znečištěné vody instalovat čerpadlo nebo součásti při- pojené na straně sání (hladinový sběrač, satelitní filtr, odtok apod.) na vyvýšené místo nad úro- veň terénu. Tím omezíte nasávání částic, což zvýší životnost oběžného kola.

• Používejte čerpadlo pouze za předpokladu, že je ponořeno minimálně 10 cm pod vodu. V opač- ném případě může sát vzduch.

Pomocí lanka můžete čerpadlo snadno vytáhnout z vody. − Provlékněte lanko kulatými otvory na spodní části filtru a zavažte je.CS

Instalace přístroje na suchu Pro suchou instalaci musí být čerpadlo instalováno bez tělesa filtru. Přestavba

• Ke vstupu (IN) a výstupu (OUT) můžete připojit hadice nebo trubky. – Přípojky hadic jsou součástí dodaného výrobku. Jejich montáž je popsána níže.

• Hadice na straně sání (IN) nesmí mít menší průměr než hadice na straně výtlaku (OUT).

• Čím větší je průměr hadice, tím menší jsou ztráty třením v rozvody a tím lepší je průtokové množství.

• Průměr hadice nesmí být zbytečně zmenšen koncovkou hadice. Zkraťte koncovku hadice podle použitého průměru hadice.

• Čerpadlem mohou projít částice až 8 mm. Větší částice čerpadlo zablokují. Doporučujeme in- stalovat na straně sání filtr nebo hladinový sběrač (skimmer).

Zástrčku zatím nezapojujte do zásuvky!218 Instalace

• Postavte čerpadlo vodorovně na pevný podklad.

• Zajistěte bezpečnou stabilitu čerpadla.

• Čerpadlo nesmíte vystavit přímému slunečnímu záření.

• Místo instalace musí být dostatečně odvětráváno tak, aby se čerpadlo nepřehřívalo.

Uvedení do provozu UPOZORNĚNÍ Přístroj se zničí, pokud se bude provozovat se stmívačem. Obsahuje citlivé elektrické součásti. Přístroj nepřipojujte ke stmívatelnému zdroji proudu. UPOZORNĚNÍ Čerpadlo nesmí běžet nasucho. V opačném případě může dojít ke zničení čerpadla. Používejte čerpadlo pouze za předpokladu, že je ponořeno nebo zaplaveno.

• Zapnutí: Zapojte síťovou zástrčku do zásuvky. – Přístroj se po krátké spouštěcí fázi zapne.

• Vypnutí: Odpojte síťovou zástrčku ze zásuvky. Environmental Function Control (EFC) Čerpadlo provede během uvedení do provozu a následně za provozu každých 20 až 40 minut au- tomaticky předem naprogramovaný autodiagnostický test (Environmental Function Control (EFC)). Čerpadlo přitom projíždí různé počty otáček a rozeznává, zda je v běhu na sucho/zabloko- vané nebo v ponořeném stavu. V případě chodu naprázdno/zablokování se čerpadlo automaticky vypne po 60 až 120 sekundách. V případě poruchy přerušte napájení a „zaplavte čerpadlo“ nebo odstraňte překážku. Pak můžete přístroj opět uvést do provozu.220 Čištění a údržba POZOR Nebezpečí úrazu nečekaným spuštěním zařízení. Vnitřní kontrolní funkce přístroje přístroj vy- pnou a opět samočinně zapnou. Před zahájením prací na zařízení odpojte elektrickou zástrčku. UPOZORNĚNÍ Nepoužívejte žádné agresivní čisticí prostředky nebo chemické roztoky. Tyto prostředky mohou poškodit kryty, narušit funkci přístroje a škodí zvířatům, rostlinám i životnímu prostředí. Čistěte přístroj pokud je to možné pouze čistou vodou a měkkým kartáčkem nebo houbičkou. Ulpívající nečistoty čistěte doporučenými čisticími prostředky.

• Odpojte zástrčku a odpojte všechny přípojky.

• Rozeberte přístroj podle obrázku.

• Smontujte přístroj v opačném pořadí.

• Při sestavování zkontrolujte následující: – čerpadlo je upevněno v držáku. – přívodní kabel je vyveden drážkou na tělese a není výrazně zalomený nebo přivřený. Čištění zařízení Přístroj čistěte podle potřeby, minimálně však 2krát ročně. − Na čerpadle vyčistěte především rotorovou jednotku a kryt čerpadla.

• Doporučené čisticí prostředky při obtížně odstranitelném zvápenatění: – Čistič čerpadel PumpClean od OASE. – Domácí čističe bez obsahu octa a chlóru.

• Po čištění důkladně opláchněte všechny díly čistou vodou.CS

Vyměňte jednotku oběžného kola UPOZORNĚNÍ Rotorová jednotka je v motorovém bloku vedena ložiskem. Toto ložisko je opotřebitelný díl a mělo by se vyměnit současně s rotorovou jednotkou. Výměna ložiska vyžaduje zvláštní znalosti a nástroje. Nechte ložisko vyměnit specializovaným prodejcem OASE nebo zašlete čerpadlo společnosti OASE. UPOZORNĚNÍ Rotorová jednotka obsahuje silný magnet, který přitahuje magnetické částice (např. železné pi- liny). Zůstávající částice mohou způsobit neopravitelné škody na rotorové jednotce a motorovém bloku. Před instalací opatrně zbavte rotorovou jednotku všech ulpívajících nečistot.

• Rozeberte blok motoru podle obrázku.

• Vyčistěte součásti kartáčkem pod čistou vodou.

• Zkontrolujte poškození všech součástí. Opotřebované nebo poškozené součásti vyměňte.

• Blok motoru sestavte v opačném pořadí.

AMX0176222 Uložení/zazimování Při teplotách vody nižších než +4 °C nebo nejpozději při očekávaném mrazu uveďte přístroj mimo provoz.

• Vyčistěte důkladně přístroj.

• Přístroj zkontrolujte, zda není poškozený a případně vyměňte poškozené díly.

• Skladujte čerpadlo ponořené nebo naplněné vodou v prostředí, které je chráněno proti zamrz- nutí. Zástrčku přitom nesmíte ponořit do vody! Odstraňování poruch Porucha Příčina Řešení Čerpadlo se nerozběhne Není přítomno síťové napětí Zkontrolujte síťové napětí Zalomené přívody Umístěte přívody tak, aby nebyly zalo- mené Ucpaný přítok Zkontrolujte/vyčistěte přívody Jednotka oběžného kola je blo- kovaná

Odstraňte příčinu blokování, zkontrolujte hladký chod jednotky oběžného kola

Dopravované množství není dostatečné

Kryt filtru je ucpaný

Vyčistit misky filtru

Příliš velké ztráty v přívodních vedeních

Zkraťte hadice na nutné minimum, od- straňte zbytečné sp ojovací díly, použijte větší průměr hadice Jednotka oběžného kola vázne Zkontrolujte hladký chod jednotky oběž- ného kola Čerpadlo se po krátké době chodu vypne

Voda je silně znečištěná Vyčistit čerpadlo Jednotka oběžného kola je blo- kovaná Odstraňte příčinu blokování, zkontrolujte hladký chod jednotky oběžného kola Čerpadlo běželo nasucho Zkontrolujte/vyčistěte přívody, ponořte přístroj hlouběji (min. 10 cm pod hladinou vody) Teplota vody je příliš vysoká

Dodržujte maximálně dovolenou teplotu prostředí. (→  Technické údaje)CS

Technické údaje Údaje o přístroji AquaMax Eco Classic

AC 220 ... 240 Frekvence sítě

Max. čerpací výkon l/h

2,2 2,6 2,8 3,2 Stupeň krytí

Plocha vstupního filtru cm²

Teplota vody (ponořená instalace)

Okolní teplota (suchá in- stalace)

Za provozu a při konvekci

Za provozu a nu- cené chlazení

Délka přívodního kabelu

Připojovací napětí V AC

G1½ G1½ G1½ Přípojka hadice

Plocha vstupního filtru cm²

Teplota vody (ponořená instalace)

Za provozu a při konvekci

Délka přívodního kabelu

Čerstvá voda, voda z jezírka Hodnota pH

<0,4 Celková odparka

• Rotor Likvidace UPOZORNĚNÍ Toto zařízení nesmí být likvidováno společně s komunálním odpadem. Likvidujte zařízení ve sběrném dvoře. V případě dotazů kontaktujte místní společnost k likvidaci odpadů. U ní získáte informace o správné likvidaci zařízení. Předtím znemožněte další použití přístroje odříznutím kabelů.226 Originálny návod
