KÄYTTÖOHJE AquaMax Eco Classic 55000 OASE

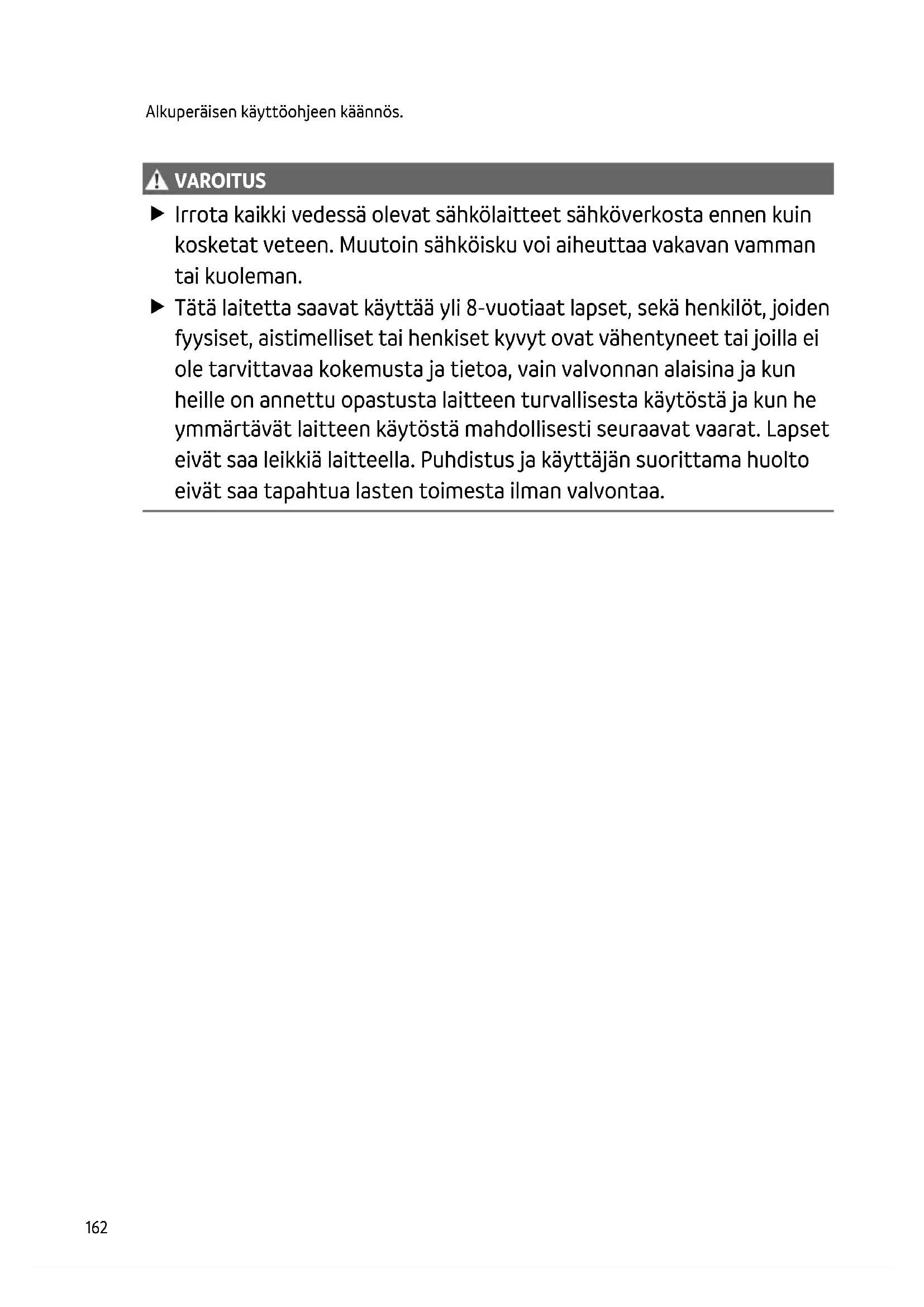

VAROIT US VAROITUS Irrota kaikki vedessä olevat sähkölaitteet sähköverkosta ennen kuin kosketat veteen. Muutoin sähköisku voi aiheuttaa vakavan vamman tai kuoleman. Tätä laitetta saavat käyttää yli 8-vuotiaat lapset, sekä henkilöt, joiden fyysiset, aistimelliset tai henkiset kyvyt ovat vähentyneet tai joilla ei ole tarvittavaa kokemusta ja tietoa, vain valvonnan alaisina ja kun heille on annettu opastusta laitteen turvallisesta käytöstä ja kun he ymmärtävät laitteen käytöstä mahdollisesti seuraavat vaarat. Lapset eivät saa leikkiä laitteella. Puhdistus ja käyttäjän suorittama huolto eivät saa tapahtua lasten toimesta ilman valvontaa.FI

Turvaohjeet Sähköliitäntä

• Ulkotiloissa tapahtuvaa sähköasennusta koskevat erityiset määräykset. Sähköasennuksen saa suorittaa vain sähköalan ammattilainen. – Sähköalan ammattilaisella on ammattikoulutuksen, tietojen ja kokemusten ansiosta päte- vyys suorittaa ulkotiloissa tapahtuvia sähköasennuksia. Hän voi tunnistaa mahdolliset vaa- rat ja ottaa huomioon maakohtaiset normit, määräykset ja säädökset. – Jos sinulla on kysymyksiä, käänny sähköalan ammattilaisen puoleen.

• Laitteen saa yhdistää vain silloin, kun laitteen ja virransyötön sähkötiedot vastaavat toisiaan.

• Yhdistä laite vain määräysten mukaisesti asennettuun pistorasiaan.

• Laite on varmistettava vikavirtasuojalaitteella (RCD), jonka nimellisvikavirta on enintään 30 mA.

• Pidennysjohtojen ja virranjakajien (esim. pistorasiarimojen) on oltava ulkokäyttöön sopivia (roiskevedeltä suojattuja).

• Suojaa avoimet pistokkeet ja holkit kosteudelta. Turvallinen käyttö

• Laitetta ei saa käyttää, jos sähköjohdot tai kotelo ovat vaurioituneet.

• Hävitä laite, jos sen verkkoliitäntäjohto on vaurioitunut. Verkkoliitäntäjohtoa ei voi vaihtaa.

• Laitteen käyttöyksikkö sisältää magneetin, jossa on voimakas magneettikenttä, joka voi vai- kuttaa sydämentahdistimiin ja rytmihäiriötahdistimiin (ICD). Pidä vähintään 0,2 metrin etäi- syys implantin ja magneetin välissä.

• Laitetta ei saa kantaa tai vetää sähköjohdosta.

• Aseta kaapelit siten, että ne ovat suojassa vaurioilta ja siten, että kukaan ei voi kompastua nii- hin.

• Älä koskaan tee laitteeseen teknisiä muutoksia.

• Suorita laitteelle vain sellaisia töitä, joita on kuvattu tässä käyttöohjeessa.

• Käytä laitteessa vain alkuperäisiä varaosia tai lisävarusteita.

• Jos sinulla on ongelmia, ota yhteyttä valtuutettuun asiakaspalveluun tai OASE.164 Määräystenmukainen käyttö Käytä tässä käyttöohjeessa kuvattua tuotetta ainoastaan seuraavasti:

• Normaalin lammikkoveden pumppaamiseen suodatinjärjestelmää, vesiputousjärjestelmää ja puronjuoksutusjärjestelmää varten.

• Teknisiä tietoja noudattaen. (→ Tekniset tiedot)

• Sallittuja vesiarvoja noudattaen. (→ Sallitut vesiarvot) Laitteelle ovat voimassa seuraavat rajoitukset:

• Älä käytä uimalammikoissa.

• Älä koskaan käytä muita nesteitä kuin vettä.

• Älä käytä koskaan ilman, että vettä virtaa läpi.

• Ei käyttöön kemikaalien, elintarvikkeiden, helposti palavien tai räjähtävien aineiden yhtey- dessä.

• Ei saa yhdistää talousveden syöttöön.

• Ei ammattimaiseen tai teolliseen käyttöön.

• EMC:n (sähkömagneettinen yhteensopivuus) mukaan tämä on A-luokan laite. Se voi aiheuttaa radiohäiriöitä asuinympäristöissä. Käyttäjän tehtävänä on ryhtyä tarvittaviin toimenpiteisiin.FI

Tuotekuvaus Yleiskatsaus

Menovirtauksen liitäntä lammesta kuivasijoituksessa.

• Kuivasijoitusta varten on pumppu sijoitettava ilman suodatinkoteloa.

• Paluuvirtauksen liitäntä lampeen (esim. purouoman kautta).

Kierrä porrastettu letkuliitoskappale ja pallonivel lähtöön.

Porrastettu letkuliitoskappale tuloon 2 (kuivasijoitus).

Letkusinkilät letkujen kiinnittämiseksi letkuliitoskappaleisiin.

Verkkojohto ja verkkopistoke

Laitteessa olevat symbolit

Laite on pölytiivis ja vesitiivis 4 metriin saakka.

Mahdollisia vaaroja sydämentahdistinta käyttäville henkilöille.

Suojaa laite suoralta auringonsäteilyltä.

Älä hävitä laitetta tavallisen talousjätteen mukana.

Lue käyttöohje.166 Asennusversiot

• Versio (a): Pumpun sijoittaminen upotettuna – Pumppu sijoitetaan lampeen tai altaaseen. – Veden pumppaaminen suodatinkorin kautta.

• Vaihtoehto (b): Pumpun sijoittaminen kuivana – Pumppu sijoitetaan ilman suodatinkoria lammen tai altaan ulkopuolelle, mutta vedenpinnan tason alapuolelle. – Veden pumppaaminen satelliittisuodattimen tai pintasuodattimen kautta.FI

Paikoilleen asettaminen ja yhdistäminen Pumppu voidaan sijoittaa upotettuna (veteen) tai kuivana (veden ulkopuolelle).

VAROITUS Jos tätä laitetta käytetään uimapaikoissa, seurauksena voi olla vakavia vammoja tai kuolema. Laitteen vialliset sähköosat johtavat veden vaarallisen sähköjännitteen. Laitetta saa käyttää vain silloin, kun vedessä ei ole ketään ihmisiä. HUOMIO Imuyhteen ja paineyhteen alueella on pyöriviä rakenneosia. Loukkaantumiset mahdollisia, jos yh- teisiin tartutaan sisään. Ota huomioon erityisesti seuraavat: Ylikuormituksen johdosta pysähtynyt laite voi odotta- matta käynnistyä! Älä tartu käsin imuyhteen tai paineyhteen aukkoon, kun verkkopistoke on yhdistettynä. Jos yhteisiin on käytön aikana vapaa pääsy silloin, kun esim. mitään letkuja ei ole yhdistettynä, varmista yhteet kosketussuojalla. Kosketussuoja on saatavana lisätarvikkeena. Mitään laitteen osaa ei saa altistaa pitkäksi aikaa suoralle auringonvalolle, koska se voi ai- heuttaa vaurioita. Käytä tarvittaessa suojusta.168 Laitteen asettaminen veden pinnan alle Liitännät

• Mitä suurempi letkun läpimitta on, sitä pienempi on kitkahäviö johdoissa ja sitä parempi on vir- tausmäärä.

• Letkun läpimittaa ei saa supistaa tarpeettomasti letkuliittimellä. Lyhennä letkuliitintä letkun läpimitan mukaan.

Älä vielä yhdistä verkkopistoketta pistorasiaan! Sijoittaminen

• Aseta pumppu vaakasuoraan asentoon kiinteälle alustalle.

• Huolehdi, että pumppu pysyy varmasti paikoillaan.

• Kun vesi on liejuista tai likaista, suosittelemme asettamaan pumpun tai imupuolelle liitetyt komponentit (pintasuodatin, satelliittisuodatin, pohjatyhjennys jne.) kohotetusti maan pinnan yläpuolelle. Näin hiukkasten imeminen vähentyy, mikä puolestaan pidentää käyntiyksikön elin- ikää.

• Käytä pumppua vain silloin, kun sen yläpuolella on vähintään 10 cm vettä. Muuten se voi imeä ilmaa.

Vetonarun avulla voit helposti vetää pumpun pois vedestä. − Vedä vetonaru suodattimen alakuoressa olevien pyöreiden aukkojen läpi ja kiinnitä veto- naru solmulla.FI

Laitteen asettaminen kuiviin olosuhteisiin Kuivasijoitusta varten on pumppu sijoitettava ilman suodatinkoteloa. Varustuksen muuttaminen

• Tuloon (IN) ja lähtöön (OUT) voidaan yhdistää letkuja tai putkia. – Letkujen liitännät sisältyvät toimitukseen. Niiden asennus kuvataan seuraavassa tekstissä.

• Imupupuolen letkun (IN) läpimitta ei saa olla pienempi kuin painepuolen letkun (OUT) läpimitta.

• Mitä suurempi letkun läpimitta on, sitä pienempi on kitkahäviö johdoissa ja sitä parempi on vir- tausmäärä.

• Letkun läpimittaa ei saa supistaa tarpeettomasti letkuliittimellä. Lyhennä letkuliitintä letkun läpimitan mukaan.

• Pumppu voi johtaa enintään 8 mm:n hiukkasia. Suuremmat hiukkaset tukkivat pumpun. Suo- sittelemme asentamaan imupuolelle suodattimen tai pintasuodattimen (skimmerin).

Älä vielä yhdistä verkkopistoketta pistorasiaan!170 Sijoittaminen

• Aseta pumppu vaakasuoraan asentoon kiinteälle alustalle.

• Huolehdi, että pumppu pysyy varmasti paikoillaan.

• Pumppua ei saa altistaa suoralle auringonvalolle.

• Asennuspaikan on oltava riittävän hyvin tuuletettu, jotta pumppu ei ylikuumennu.

Käyttöönotto OHJE Laite rikkoutuu, jos sitä käytetään himmentimellä. Se sisältää herkkiä sähköosia. Laitetta ei saa yhdistää himmennettävään virransyöttöön. OHJE Pumppu ei saa käydä kuivana. Muuten pumppu voi rikkoutua. Käytä pumppua vain, kun se on täysin upotettuna veteen.

Päällekytkentä/poiskytkentä

• Päälle kytkentä: Työnnä verkkopistoke pistorasiaan. – Laite on kytketty päälle lyhyen käynnistymisvaiheen jälkeen.

• Poiskytkentä: Irrota pistoke pistorasiasta Environmental Function Control (EFC) Pumppu suorittaa käyttöönoton yhteydessä ja sen jälkeen käytön aikana 20 ... 40 minuutin välein automaattisesti esiohjelmoidun itsetestauksen (Environmental Function Control (EFC)). Pumppu tunnistaa tällöin, käykö se kuivana/onko se tukkeutunut tai upotetussa tilassa. Jos pumppu käy kuivana/on tukkeutunut, se kytkeytyy pois päältä automaattisesti n. 60 - 120 sekunnin kuluttua. Katkaise häiriötapauksessa virransyöttö ja upota pumppu veteen tai poista este. Sen jälkeen voit ottaa laitteen uudelleen käyttöön.172 Puhdistus ja huolto HUOMIO Loukkaantumisvaara odottamattoman käynnistymisen johdosta. Laitteen sisäiset valvontatoi- minnot voivat kytkeä laitteen pois päältä ja automaattisesti takaisin päälle. Irrota verkkopistoke ennen laitteelle tehtäviä töitä. OHJE Älä käytä mitään syövyttäviä puhdistusaineita tai kemiallisia liuoksia. Nämä aineet voivat vau- rioittaa koteloa, haitata laitteen toimintaa ja aiheuttaa vahinkoja eläimille, kasveille ja ympäris- tölle. Puhdista laite mahdollisuuksien mukaan vain puhtaalla vedellä ja pehmeällä harjalla tai sienellä. Käytä kovapintaisiin epäpuhtauksiin avuksi suositeltua puhdistusainetta.

Laitteen purkaminen osiin

• Irrota verkkopistoke ja poista kaikki liitännät.

• Pura laite osiin kuvan osoittamalla tavalla.

• Asenna laite taas yhteen päinvastaisessa järjestyksessä.

• Tarkasta asennuksen aikana, että – pumppu on kiinnitetty pidikkeeseen – verkkojohto on vietykotelossa olevan uran kautta ulos, eikä johto ole voimakkaasti taipunut tai jäänyt puristuksiin Laitteen puhdistus Puhdista laite tarvittaessa, mutta kuitenkin vähintään 2 kertaa vuodessa. − Puhdista etenkin pumpussa käyttöyksikkö ja pumpun kotelo.

• Pinttyneisiin kalkkijäämiin suositeltu puhdistusaine: – Pumpun puhdistusaine PumpClean, valmistaja OASE. – Yleispuhdistusaineet, jotka eivät sisällä etikkaa tai klooria.

• Huuhtele kaikki puhdistetut osat huolellisesti puhtaalla vedellä.FI

Käyntiyksikön vaihto OHJE Käyntiyksikkö kiinnitetään moottorilohkoon laakerilla. Laakeri on kuluva osa ja se kannattaa vaih- taa uuteen käyntiyksikön vaihdon yhteydessä. Laakerin vaihto edellyttää erikoistietoja ja erikoistyökaluja. Tilaa laakerin vaihto OASE- jälleenmyyjältä tai toimita pumppu OASE-yhtiöön. OHJE Käyttöyksikössä on voimakas magneetti, joka vetää puoleensa magneettisia hiukkasia (esim. te- räslastuja). Jos pintaan jää hiukkasia, ne voivat aiheuttaa pysyviä vaurioita käyttöyksikköön ja moottorilohkoon. Puhdista huolellisesti käyttöyksiköstä siihen tarttuneet hiukkaset ennen asennusta.

• Pura moottorilohko osiin kuvan osoittamalla tavalla.

• Puhdista osat harjalla ja puhtaalla vedellä.

• Tarkasta kaikki osat vaurioiden varalta. Vaihda vaurioituneet tai kuluneet osat.

• Kokoa moottorilohko käännetyssä järjestyksessä.

AMX0176174 Varastointi/säilytys talven yli Poista laite käytöstä veden lämpötilan ollessa alle +4 °C tai viimeistään ennen odotettavissa ole- vaa pakkasta.

• Puhdista laite perusteellisesti.

• Tarkasta laite vaurioiden varalta ja vaihda tarvittaessa vaurioituneet osat.

• Säilytä pumppua veteen upotettuna tai vedellä täytettynä ja jäätymiseltä suojatussa ympäris- tössä. Älä kuitenkaan upota verkkopistoketta veteen! Häiriöiden korjaaminen Häiriö Syy Korjaaminen Pumppu ei käynnisty Verkkojännite puuttuu Tarkasta verkkojännite Tulojohdot taittuneet Asenna tulojohdot ilman taittokohtia Tulojohdot tukkeutuneet

Tarkasta/puhdista tulojohdot

Käyttöyksikkö on tukkeutunut

Poista tukos, tarkasta käyttöyksikön herk- käliikkeisyys

Pumppausmäärä riittämätön

Suodatinkotelo tukkeutunut

Puhdista suodattimen kuoret

Liian suuret häviöt tulojoh- doissa

Lyhennä letkut tarvittavaan minimiin, poista tarpeettomat liitososat, käytä suu- rempaa letkun läpimittaa

Käyttöyksikkö on raskasliikkei- nen

Tarkasta käyttöyksikön herkkäliikkeisyys

Pumppu kytkeytyy lyhyen käyntiajan jälkeen pois päältä

Vesi erittäin likaista Puhdista pumppu Käyttöyksikkö on tukkeutunut

Poista tukos, tarkasta käyttöyksikön herk- käliikkeisyys Pumppu on käynyt kuivana

Tarkasta/puhdista tulojohdot, kasvata upotussyvyyttä (vähintään 10 cm veden- pinnan alapuolelle) Veden lämpötila liian korkea Noudata suurinta sallittua veden lämpöti- laa. (→ Tekniset tiedot)FI

Tekniset tiedot Laitteen tiedot AquaMax Eco Classic

V AC 220 … 240 Verkkotaajuus

Suurin pumppausteho l/h

Suurin pumppauskorkeus

2,2 2,6 2,8 3,2 Kotelointiluokka

IP68 IP68 IP68 IP68 Suurin upotussyvyys

Veden lämpötila (sijoitus upotettuna)

Käytöstä poistet- tuna

Ympäristön lämpötila (kuivasijoitus)

Käytössä ja kon- vektiossa

Käytössä ja pak- kojäähdytyksessä

Liitäntäjohdon pituus

Liitäntäjännite V AC 220 … 240 Verkkotaajuus

Suurin pumppauskorkeus

G1½ G1½ G1½ Letkun liitäntä

Suurin raekoko karkea lika

Veden lämpötila (sijoitus upotettuna)

Käytöstä poistet- tuna

Ympäristön lämpötila (kuivasijoitus)

Käytössä ja kon- vektiossa

Käytössä ja pak- kojäähdytyksessä

Liitäntäjohdon pituus

Kovuus °dH 8 … 15 Vapaa kloori mg/l <0,3 Kloridipitoisuus mg/l <250 Suolapitoisuus

<0,4 Kuivajäännösten kokonaismäärä

• Käyntiyksikkö Hävittäminen OHJE Tätä laitetta ei saa hävittää talousjätteiden mukana. Hävitä laite viemällä se vastaavaan jätehuoltopisteeseen. Jos sinulla on kysymyksiä, käänny paikallisen jätehuoltoyrityksen puoleen. Sieltä saat tietoja laitteen asianmukaisesta hävityksestä. Tee laite tätä ennen käyttökelvottomaksi leikkaamalla kaapelit poikki.178 Eredeti útmutató.
