BRUKSANVISNING AquaMax Eco Classic 55000 OASE

Mulig fare for personer med pacemaker.

Sæt ikke netstikket i stikkontakten med det samme! Opstilling

Sæt ikke netstikket i stikkontakten med det samme!122 Opstilling

• Træk lysnetstikket ud, og fjern alle tilslutninger.

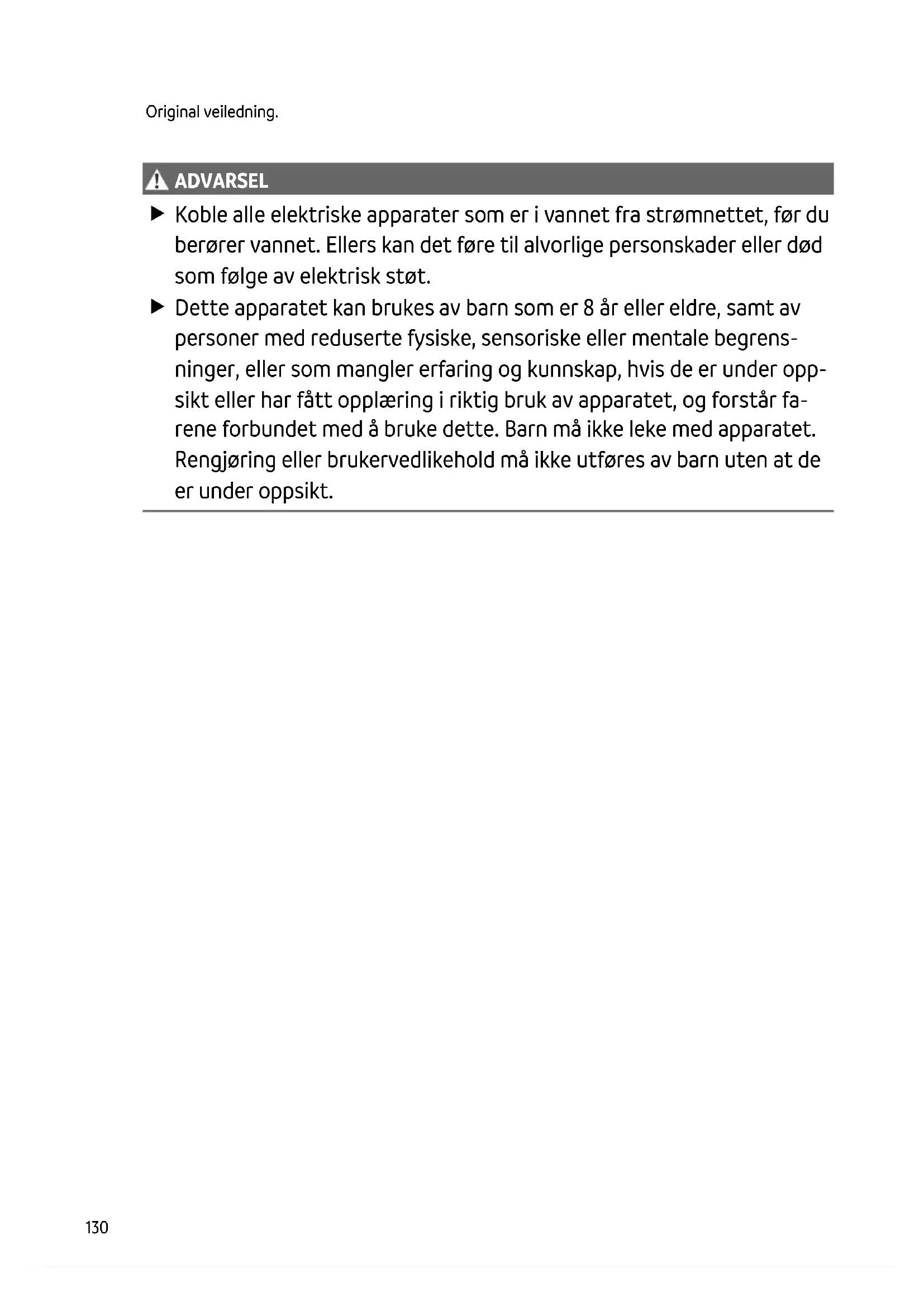

ADVAR SEL ADVARSEL Koble alle elektriske apparater som er i vannet fra strømnettet, før du berører vannet. Ellers kan det føre til alvorlige personskader eller død som følge av elektrisk støt. Dette apparatet kan brukes av barn som er 8 år eller eldre, samt av personer med reduserte fysiske, sensoriske eller mentale begrens- ninger, eller som mangler erfaring og kunnskap, hvis de er under opp- sikt eller har fått opplæring i riktig bruk av apparatet, og forstår fa- rene forbundet med å bruke dette. Barn må ikke leke med apparatet. Rengjøring eller brukervedlikehold må ikke utføres av barn uten at de er under oppsikt.NO

• Ved elektriske installasjoner utendørs gjelder spesielle forskrifter. Den elektriske installasjonen må kun utføres av en elektroinstallatør. – Elektroinstallatøren er kvalifisert på bakgrunn av sin faglige utdannelse, kunnskaper og erfa- ringer, og kan foreta elektriske installasjoner utendørs. De kan oppdage mulige farer og føl- ger regionale og nasjonale normer, forskrifter og bestemmelser. – Kontakt en elektrofagperson ved spørsmål og problemer.

• Apparatet skal bare kobles til dersom apparatets og strømforsyningens elektriske spesifikasjo- ner stemmer overens.

• Skjøteledninger og strømfordelere (f. eks. stikkontaktlister) må være beregnet for utendørs bruk (beskyttet mot vannsprut).

• Åpne stikkontakter og bokser må beskyttes mot fuktighet. Sikker drift

• Apparatet må aldri bæres eller trekkes ut etter ledningen.

• Legg ledningene slik at de er beskyttet mot skader, og slik at ingen kan snuble over dem.

• For pumping av normalt damvann til filtersystemer, vannfallsystemer og bekkeløpsystemer.

• Med overholdelse av de tekniske dataene. (→ Tekniske data)

• Ved overholdelse av de tillatte vannverdiene. (→ Tillatte vannverdier) Følgende restriksjoner gjelder for apparatet:

• Skal ikke brukes i svømmebaseng.

• Bruk aldri andre væsker enn vann.

• Skal aldri brukes uten vanngjennomstrømning.

• Skal ikke brukes i forbindelse med kjemikalier, næringsmidler, lett brennbare eller eksplosive stoffer.

• Ikke koble til husets vannforsyning.

• Skal ikke brukes for nærings- eller industriformål.

Produktbeskrivelse Oversikt

Tilkobling av en slange fra en dam ved installasjon på tørt.

• Ved installasjon på tørt må pumpen settes opp uten filterhus.

• Tilkobling av tilbakeføringssløyfen til dammen (f.eks. via et bekkeløp).

Slangemunnstykke med kuleledd for utgang.

Slangemunnstykke for inngang 2 (installasjon på tørt).

Slangeklemmer for fiksering av slanger på slangemunnstykker.

Les bruksanvisningen.134 Installasjonsvarianter

Installasjon og tilkobling Pumpen kan senkes ned (i vannet) eller plasseres tørt (utenfor vannet).

ADVARSEL Død eller alvorlig personskade ved bruk av dette apparatet i badedammer. Defekte elektriske de- ler av apparatet setter vannet under farlig elektrisk spenning. Apparatet skal kun brukes hvis det ikke oppholder seg personer i vannet. FORSIKTIG Snurrende komponenter rundt sugestussen og trykkstussen. Fare for personskade når du griper inn i stussene. Vær spesielt oppmerksom på: Et apparat som har stanset på grunn av overbelastning, kan starte uventet opp igjen! Du må ikke gripe inn i åpningen til sugestussen eller trykkstussen dersom pluggen fortsatt er plugget i strøm. Dersom stussene ved drift er fritt tilgjengelige, f.eks. når ingen slanger er koblet til, sikrer du stussene med en berøringsbeskyttelse. Berøringsbeskyttelse er tilgjengelig som tilbehør. Alle apparatkomponenter må ikke utsettes for direkte sollys over lengre tid, da dette kan føre til skade. Bruk en sikkerhetsdeksel om nødvendig.136 Stille opp apparatet nedsenket i vannet Koble til

• Jo større slangediameter, jo mindre friksjonstap i ledningene og bedre gjennomstrømnings- mengde.

Ikke sett strømpluggen inn i stikkontakten enda! Oppstilling

• Hvis vannet er gjørmete eller skittent, anbefaler vi å installere pumpen eller komponentene som er koblet til sugesiden (skimmer, satellittfilter, gulvavløp osv.) høyere enn gulvet. Dette reduserer innsugingen av partikler, noe som øker levetiden til løpeenheten.

Ved hjelp av en trekkabel kan du trekke pumpen lett ut av vannet. − Før trekkabelen gjennom åpningene på underdelen av filterhuset og knytt sammen.NO

Apparatet skal være tørt når det settes opp. Ved installasjon på tørt må pumpen settes opp uten filterhus. Ombygging

• Slanger eller rør kan kobles til inngangen (IN) og utgangen (OUT). – Tilkoblinger for slanger er inkludert i leveringsomfanget. Monteringen er beskrevet påføl- gende.

• Diameteren på slangen på sugesiden (IN) må ikke være mindre enn slangen på trykksiden (OUT).

• Jo større slangediameter, jo mindre friksjonstap i ledningene og bedre gjennomstrømnings- mengde.

• Slangediameteren må ikke begrenses unødvendig av et slangemunnstykke. Om nødvendig, forkort slangemunnstykket i henhold til slangediameteren.

• Pumpen kan passere partikler opp til 8 mm. Ved større partikler blokkeres pumpen. Vi anbefa- ler å installere et filter eller skimmer på sugesiden.

Ikke sett strømpluggen inn i stikkontakten enda!138 Oppstilling

• Installasjonsstedet må være tilstrekkelig ventilert for å forhindre at pumpen overopphetes.

Igangsetting MERK Apparatet blir ødelagt når det brukes med en dimmer. Den inneholder ømfintlige elektriske kom- ponenter. Apparatet må ikke kobles til en trinnløs, innstillbar strømforsyning. MERK Pumpen må ikke tørrkjøres. Hvis ikke kan pumpen bli ødelagt. Pumpen må kun drives, når den er nedsenket eller oversvømmet.

• Slå på: Stikk nettpluggen inn i stikkontakten. – Apparatet er slått på etter en kort startfase.

• Slå av: Trekk nettpluggen ut av stikkontakten. Environmental Function Control (EFC) Under oppstart og deretter under drift, fullfører pumpen hver 20 ... 40 minutter automatisk en forprogrammert selvtest (Environmental Function Control (EFC)). Pumpen oppdager om den tørrkjøres/blokkeres eller om den befinner seg nedsenket i vann. I tilfelle tørrkjøring/blokkering slår pumpen seg automatisk av etter ca. 60 til 120 sekunder. Avbryt ved feil avbryt strømtilfør- selen, kjør vann gjennom pumpen eller fjern blokkeringen. Deretter kan apparatet settes i drift igjen.140 Rengjøring og vedlikehold FORSIKTIG Fare for personskader ved uventet oppstart. Overvåkingsfunksjoner i apparatet kan slå av appa- ratet og slå det på igjen automatisk. Trekk ut nettstøpslet før du utfører arbeid på apparatet. MERK Ikke bruk noen aggressive rengjøringsmidler eller kjemiske løsemidler. Slike midler kan skade hu- set, redusere funksjonsevnen til apparatet og skade dyr, planter og miljø. Rengjør apparatet helst med rent vann og en myk børste eller svamp; ved krevende smuss med hjelp av et anbefalt rengjøringsmiddel.

• Trekk ut strømpluggen og fjern alle tilkoblinger.

• Demonter apparatet som vist på illustrasjonen.

• Monter apparatet i omvendt rekkefølge.

• Ved montering sjekk at – pumpen er fiksert i holderen. – nettkabelen føres gjennom sporet på huset og at den ikke får en kraftig knekk eller blir klemt. Rengjøre apparatet Rengjør apparatet ved behov, men minst 2 ganger årlig. − Spesielt løpehjulenheten og pumpehuset må rengjøres på pumpen.

• Anbefalt rengjøringsmiddel ved hårdnakkede forkalkninger: – Pumperengjøringsmiddel PumpClean fra OASE. – Eddik- og klorfritt husholdningsrengjøringsmiddel.

• Skyll av alle deler grundig med klart vann etter rengjøring.NO

Skifte pumpehjul MERK Løpehjulet føres inn i motorblokken gjennom et lager. Dette lageret er en slitedel og skal skiftes samtidig med løpehjulet. Skifte av lager krever spesielle kunnskaper og verktøy. Skift lageret hos en OASE-faghandel el- ler send pumpen din til OASE. MERK Løpehjulet inneholder en sterk magnet som tiltrekker seg magnetiske partikler (f.eks. jernspon). Partikler som ikke fjernes kan forårsake ugjenopprettelige skader på løpehjul og motorblokk. Før montering må klebende partikler fjernes grundig fra løpehjulenheten.

• Demonter motorblokken som vist på illustrasjonen.

• Rengjør komponentene med en børste under rent vann.

• Kontroller alle deler med hensyn til skade. Skadde eller slitte deler må skiftes ut.

• Monter motorblokken i omvendt rekkefølge.

• Rengjør apparatet grundig.

• Kontroller apparatet for skader og skift ev. ut skadde deler.

Rengjør/kontroller tilførselsledninger

Løpeenheten er blokkert

Fjern blokkeringen, kontroller at løpeenhe- ten går lett

For høyt tap i tilførsels- ledningen

Gjør slanger så korte som mulig, og fjern unødvendige forbindelsesdeler, bruk større sla ngediameter Løpeenheten går tregt

Kontroller at løpeenheten løper lett

Pumpen slår seg av etter kort brukstid

Løpeenheten er blokkert

Fjern blokkeringen, kontroller at løpeenhe- ten går lett

Pumpen har kjørt tørr Kontroller/rengjør tilførselsledningene, øk dykkedybden (min. 10 cm under vannover- flaten) Vanntemperaturen er for høy Overhold den maksimalt tillatte vanntem- peraturen. (→ Tekniske data)NO

Tekniske data Apparatinformasjon AquaMax Eco Classic

Maks. tilføringshøyde

Filtertilførselsflate cm²

Vanntemperatur (ned- senket installasjon)

Omgivelsestemperatur (installasjon på tørt)

I drift og konvek- sjon

I drift og tvangs- kjøling

Maks. tilføringshøyde

Filtertilførselsflate

Vanntemperatur (ned- senket installasjon) I drift

+4 ... +35 +4 ... +35 +4 ... +35 Omgivelsestemperatur (installasjon på tørt)

I drift og konvek- sjon

+4 ... +30 +4 ... +30 +4 ... +30 I drift og tvangs- kjøling

<0,4 Total tørkerest

• Løpehjul Kassering MERK Dette apparatet må ikke kastes i vanlig husholdningsavfall. Apparatet må avhendes i henhold til gjeldende forskrifter via godkjent avfallsmottak. Ved spørsmål kan du ta kontakt med ditt lokale avfallsselskap. Der finner du informasjon om forskriftsmessig deponering av apparatet. Sørg for å gjøre apparatet ubrukelig ved å klippe over kablene.146 Översättning av bruksanvisningen.
