MANUAL DE UTILIZARE AquaMax Eco Classic 55000 OASE

Instrucţiuni de folosinţă

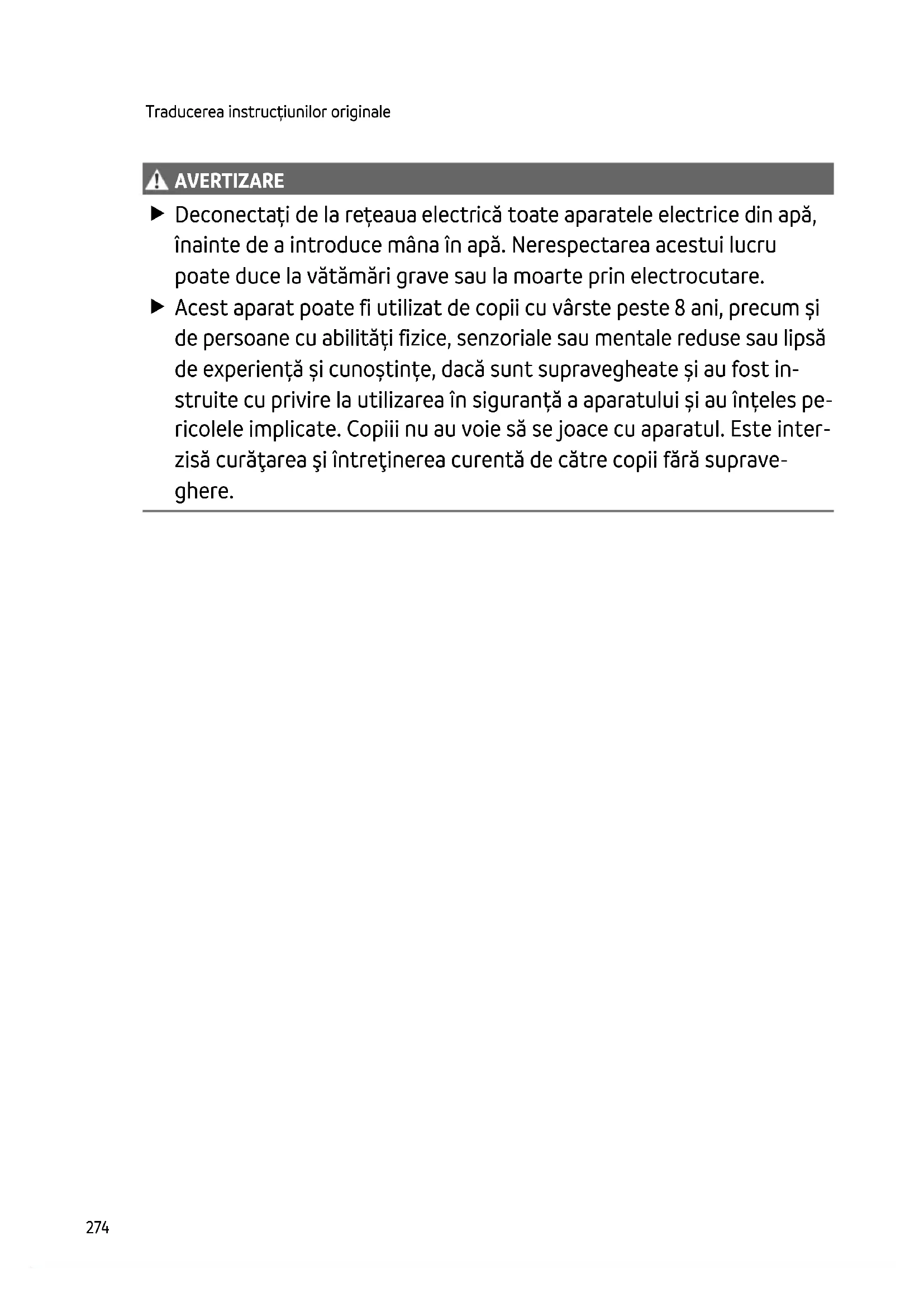

AVERTI ZARE AVERTIZARE Deconectați de la rețeaua electrică toate aparatele electrice din apă, înainte de a introduce mâna în apă. Nerespectarea acestui lucru poate duce la vătămări grave sau la moarte prin electrocutare. Acest aparat poate fi utilizat de copii cu vârste peste 8 ani, precum și de persoane cu abilități fizice, senzoriale sau mentale reduse sau lipsă de experiență și cunoștințe, dacă sunt supravegheate și au fost in- struite cu privire la utilizarea în siguranță a aparatului și au înțeles pe- ricolele implicate. Copiii nu au voie să se joace cu aparatul. Este inter- zisă curăţarea şi întreţinerea curentă de către copii fără suprave- ghere.RO

Indicații de securitate Conexiunea electrică

• Pentru instalația electrică din exterior se aplică dispoziții speciale. Instalația electrică poate fi executată numai de către un electrician calificat. – Datorită pregătirii de specialitate, cunoștințelor și experienței, electricianul este calificat și are permisiunea să execute instalații electrice în exterior. Acesta identifică posibilele peri- cole și respectă normele, prevederile și dispozițiile regionale și naționale. – Pentru întrebări şi probleme, vă rugăm să vă adresaţi unui electrician specializat.

• Racordați aparatul numai dacă datele electrice ale aparatului coincid cu cele ale instalației de alimentare cu energie electrică.

• Conectați aparatul numai la o priză instalată corect.

• Asigurați-vă de securizarea aparatului cu un dispozitiv de protecție împotriva curenților vaga- bonzi (RCD) și împotriva curenților vagabonzi măsurați de maxim 30 mA.

• Cablurile prelungitoare şi distribuitoarele de energie electrică (de exemplu reglete de prize) trebuie să fie compatibile pentru utilizarea în aer liber (cu protecţie împotriva stropilor de apă).

• Protejați ștecărele și conectorii liberi împotriva umidității. Funcționare sigură

• Nu utilizați aparatul în cazul în care cablurile electrice sau carcasa sunt deteriorate.

• Eliminați aparatul dacă cablul de alimentare este deteriorat. Cablul de alimentare al acestui aparat nu poate fi înlocuit.

• Unitatea de funcţionare din aparat conţine un magnet cu un câmp magnetic intens, care poate influenţa stimulatorul cardiac sau defibrilatoarele (ICD) implantate. Păstraţi o distanţă de cel puţin 0,2 m între implant şi magnet.

• Nu transportați sau trageți aparatul de cablul de alimentare.

• Pozați cablurile astfel încât să fie protejate împotriva deteriorărilor și să nu se împiedice ni- meni de acestea.

• Nu efectuaţi niciodată modificări tehnice ale aparatului.

• Executați la aparat numai lucrările care sunt descrise în aceste instrucțiuni.

• Utilizaţi numai piese de schimb şi accesorii originale.

• În caz de probleme, contactați serviciului autorizat pentru clienți sau OASE.276 Utilizarea în conformitate cu destinaţia Utilizați produsul descris în acest manual doar după cum urmează:

• Pentru pomparea apei obişnuite pentru sisteme de filtrare, sisteme cascadă şi sisteme pârâu.

• Cu respectarea datelor tehnice. (→ Date tehnice)

• Cu respectarea valorilor admisibile pentru apă. (→ Valori permise ale apei) Pentru aparat sunt valabile următoarele restricţii:

• A nu se utiliza în iazuri tip piscină!

• Nu este admisă în nicio situaţie acționarea cu alte lichide cu excepţia apei.

• Nu se va utiliza niciodată fără debit de apă.

• NU utilizaţi în combinaţie cu substanţe chimice, alimente, substanţe uşor inflamabile sau ex- plozive

• A nu se racorda la sursa casnică de alimentare cu apă.

• Nu utilizaţi în scopuri profesionale sau industriale.

• Conform Compatibilității Electromagnetice, acesta este un aparat de clasă A. Într-un mediu rezidențial, aparatul poate provoca interferențe radio. Depinde de utilizator să ia măsurile adecvate.RO

Descrierea produsului Vedere de ansamblu

Intrare 1 (partea de aspirație)

Intrare 2 (partea de aspirație)

Conectarea turului la iaz în cazul instalării pe uscat.

• Pentru instalarea pe uscat, pompa trebuie instalată fără carcasa filtrului.

Ieșire (partea de presiune)

• Conexiunea returului la iaz (de exemplu prin intermediul unei albii de pârâiaș).

Înșurubați manșonul în trepte cu articulație conică pentru ieșire.

Manșon în trepte pentru intrarea 2 (instalare pe uscat).

Cleme pentru fixarea furtunurilor la duzele de furtun.

Cablu de rețea cu fișă de rețea

Simbolurile de pe aparat

Aparatul este etanșat împotriva prafului și a apei până la 4

Posibile pericole pentru persoane cu stimulatoare cardiace.

Protejați aparatul împotriva razelor directe ale soarelui.

Nu eliminați aparatul împreună cu deșeurile menajere obișnuite.

Citiți instrucțiunile de utilizare.278 Variante de instalare

• Varianta (a): Instalare pompă imersată – Pompa este poziționată în iaz, resp. bazin. – Pomparea apei prin colivia cu filtru.

• Varianta (b): Instalarea pe uscat a pompei – Pompa se montează fără colivie cu filtru în afara iazului, resp. bazinului dar sub nivelul apei. – Pomparea apei prin intermediul unui filtru satelit sau skimmer.RO

Amplasarea şi racordarea Pompa poate fi instalată imersată (în apă) sau pe uscat (afară din apă).

AVERTIZARE Accidente grave sau deces la utilizarea aparatului într-un bazin de înot. Din cauza pieselor elec- trice defecte ale aparatului, apa se află sub tensiune electrică periculoasă. Utilizaţi aparatul numai dacă în apă nu se află nicio persoană. ATENȚIE Componente rotative în zona ștuțului și a ștuțului de presiune. Sunt posibile accidente dacă atin- geți ștuțurile. Respectați în special următoarele: Un aparat oprit din cauza suprasarcinii poate porni în mod neașteptat! Nu introduceți mâna în orificiul ștuțului de aspirație sau al ștuțului de presiune, atunci când ștecherul este introdus în priză. În cazul în care ștuțurile sunt accesibile în timpul funcționării, de exemplu când nu sunt conec- tate furtunuri, asigurați ștuțurile cu o protecție împotriva atingerii. Protecția împotriva atinge- rii este disponibilă ca accesoriu. Evitați expunerea la lumina soarelui pe termen lung a componentelor aparatului, în caz con- trar survine pericolul deteriorării aparatului. Utilizați un capac de protecție dacă este nece- sar.280 Amplasare aparat imersat Conectare

• Cu cât diametrul furtunului este mai mare, cu atât pierderile prin fricțiune în conducte sunt mai mici și debitul este mai bun.

• Preveniți limitarea inutilă a diametrului furtunului cu un conector de furtun. Scurtați conecto- rul de furtun în funcție de diametrul furtunului utilizat.

Nu introduceți încă ștecherul în priză! Montare

• Amplasați pompa orizontal pe o fundație solidă.

• Asigurați pompei o poziție stabilă.

• Recomandăm ca, în caz de apă cu conținut de nămol sau de impurități montați pompa și com- ponentele racordate la partea de aspirație (separator, filtru satelit, rigola inferioară) pe un su- port de pe podea. Astfel scade cantitatea de particule aspirate, ceea ce facilitează creșterea duratei de viață a aparatului.

• Acționați pompa doar dacă aceasta este acoperită cu minim 10 cm de apă. În caz contrar, pompa poate aspira aer.

Cu ajutorul corzii de tragere, pompa poate fi trasă afară din apă cu ușurință. − Trageți coarda de tragere prin orificiile rotunde ale carcasei inferioare a filtrului și înno- dați-o.RO

Amplasaţi aparatul pe o suprafaţă uscată Pentru instalarea pe uscat, poziția trebuie instalată fără carcasa filtrului. Conversie

• Furtunurile sau țevile pot fi conectate la orificiile de intrare (IN) și la orificiile de ieșire (OUT). – Racordurile pentru furtunuri sunt incluse în pachetul de livrare. Montarea acestora este des- crisă mai jos.

• Asigurați-vă de faptul că furtunul de pe partea de aspirație (IN) nu prezintă diametru mai mic, decât furtunul de pe partea de presiune (OUT).

• Cu cât diametrul furtunului este mai mare, cu atât pierderile prin fricțiune în conducte sunt mai mici și debitul este mai bun.

• Preveniți limitarea inutilă a diametrului furtunului cu un conector de furtun. Scurtați conecto- rul de furtun în funcție de diametrul furtunului utilizat.

• Pompa permite trecerea de particule de maxim 8 mm. În caz de particule mai mari pompa se blochează. Recomandăm montarea unui filtru sau a unui separator în partea de aspirare.

Nu introduceți încă ștecherul în priză!282 Montare

• Amplasați pompa orizontal pe o fundație solidă.

• Asigurați pompei o poziție stabilă.

• Evitați expunerea pompei la lumina directă a soarelui.

• Asigurați ventilarea corespunzătoare a locului de montare, în scopul prevenirii supraîncălzirii pompei.

Punerea în funcțiune INDICAȚIE Aparatul se distruge, dacă este acționat cu un reostat. Conține componente electrice sensibile. Nu conectaţi aparatul la o alimentare cu curent cu intensitate reglabilă. INDICAȚIE Nu este permisă funcționarea la uscat a pompei. În caz contrar, survine riscul deteriorării pompei. Acționați pompa numai atunci când este complet scufundată în apă sau amorsată.

• Pornire: Introduceţi ştecherul în priză. – Aparatul este gata de utilizare după o scurtă etapă de pornire.

• Dezactivare: Scoateţi ştecărul din priză. Environmental Function Control (EFC) În cazul punerii în funcțiune și ulterior în regimul de funcționează pompa rulează automat un au- totest preprogramat la fiecare 20 ... 40 de minute (Environmental Function Control (EFC)) (Con- trolul funcției de mediu (EFC).. Pompa recunoaște dacă este în starea de funcţionare uscată/blo- care sau în stare de imersiune. În cazul funcționării uscate/blocării, pompa se oprește automat după aprox. 60 până la 120 de secunde. În caz de defecțiune, întrerupeți alimentarea cu tensiune electrică şi „amorsați pompa”, respectiv îndepărtați obstacolul. Apoi, aparatul poate fi repus în funcţiune.284 Curăţarea şi întreţinerea ATENȚIE Pericol de accidentare prin pornire neanticipată. Funcțiile de monitorizare internă a echipamen- tului pot decupla și recupla autonom echipamentul. Înainte de a lucra la aparat scoateţi fişa de alimentare din priză. INDICAȚIE Nu utilizați agenți de curățare agresivi sau soluții chimice. Aceste substanțe pot să deterioreze carcasa, să afecteze funcționarea aparatului și sunt toxice pentru animale, plante și mediul încon- jurător Dacă este posibil, curățați aparatul cu apă curată și o perie moale sau un burete; în caz de mur- dărie persistentă, utilizați agenții de curățare recomandați.

Dezasamblarea aparatului

• Trageți ștecherul de rețea și îndepărtați toate conexiunile.

• Demontați aparatul așa cum se indică în figură.ță.

• Asamblați aparatul în ordine inversă.

• La asamblare, verificați dacă – pompa este fixată în suport. – cablul de rețea este trecut prin piuliță în carcasă și nu este puternic îndoit sau blocat. Curăţaţi aparatul Curățați aparatul în funcție de necesitate, dar cel puțin de 2 ori pe an. − La pompă, curățați în special unitatea de funcționare și carcasa pompei.

• Agenţi de curăţare recomandaţi în cazul depunerilor de calcar persistente: – Detergent pentru pompe PumpClean de la OASE. – Detergent casnic fără oţet şi clor.

• După curăţare clătiţi temeinic toate piesele cu apă curată.RO

Înlocuirea unităţii mobile INDICAȚIE Unitatea de funcţionare este ghidată în blocul motor printr-un lagăr. Acest lagăr este piesă de uzură şi trebuie să fie schimbat concomitent cu unitatea de funcţionare. Schimbarea lagărului necesită cunoştinţe şi scule speciale. Dispuneți schimbarea lagărului de către reprezentantul comercial OASE sau trimiteți pompa la firma OASE. INDICAȚIE Unitatea de funcționare conține un magnet puternic care atrage particulele magnetice (de ex. așchii de fier). Rămânerea de particule poate provoca deteriorări ireparabile la unitatea de funcți- onare și la motor. Înainte de montare, curățați cu atenție unitatea de funcționare de particulele prinse.

• Dezasamblau blocul motor precum indicat pe figură.

• Curățați componentele cu o perie, sub jet de apă curată.

• Verificați toate piesele să nu prezinte deteriorări. Înlocuiți piesele deteriorate sau uzate.

• Pentru montarea blocului motor implementați instrucțiunile în ordine inversă.

AMX0176286 Depozitare/depozitare pe timp de iarnă Scoateți dispozitivul din funcțiune la temperaturi ale apei sub +4 °C sau, cel mai târziu, atunci când se preconizează condiții de îngheț.

• Curățați bine aparatul.

• Verificați aparatul dacă prezintă defecțiuni și înlocuiți piesele defecte dacă este cazul.

• Depozitați pompa imersată sau plină cu apă astfel încât să fie ferită de îngheț. Nu introduceți în apă ștecherul de alimentare! Resetarea defecțiunii Defecțiune Cauză Remediere Pompa nu porneşte Tensiunea de rețea lipsește Verificați tensiunea de rețea Conducte îndoite Plasați conductele fără îndoituri Circuitul de alimentare colma- tat Verificați/curățați conductele

Eliminați blocajul, verificați rotorul să se poată roti ușor

Cantitate purjată insuficientă

Carcasa filtrului înfundată

Curăţaţi capacul filtrului Pierderi prea mari în conductele de aspirație

Scurtați furtunurile la minimul necesar, în- depărtați racordurile inutile și utilizați fur- tunuri cu diametre mai mari. Rotorul funcționează cu dificul- tate Verificați funcționarea mecanică ușoară a rotorului Pompa se deconectează după un timp scurt de funcționare

Apa foarte murdară Curățați pompa Rotorul este blocat Eliminați blocajul, verificați rotorul să se poată roti ușor Pompa a funcționat uscat Verificați/curățați conductele de alimen- tare, creșteți adâncimea de scufundare (min. 10 cm sub suprafața apei). Temperatura apei prea ridicată

Respectați temperatura admisibilă ma- ximă a apei. (→  Date tehnice)RO

Tensiune de conexiune

V c.a. 220 … 240 Frecvența rețelei

Înălțime max. de pompare

2,2 2,6 2,8 3,2 Clasă protecție

25, 32, 38 25, 32, 38 25, 32, 38 25, 32, 38 Dimensiune maximă a granulației murdăriei grosiere

Suprafață de admisie a filtrului cm²

+4... +35 +4... +35 +4... +35 +4... +35 Scos din funcți- une

Temperatura ambiantă (instalare pe uscat)

În funcționare și convecție

+4 ... +30 +4 ... +30 +4 ... +30 +4 ... +30 În funcțiune și ră- cire forțată

Lungimea cablului de racordare

Tensiune de conexiune V c.a. 220 … 240 Frecvența rețelei

Înălțime max. de pompare

25, 32, 38 Dimensiune maximă a granulației murdăriei grosiere

Suprafață de admisie a filtrului

Scos din funcți- une

Temperatura ambiantă (instalare pe uscat)

În funcționare și convecție

În funcțiune și ră- cire forțată

Lungimea cablului de racordare

Apă curată, apă de iaz Valoare pH

Duritate °dH 8 … 15 Clor liber mg/l <0,3 Conținut de cloruri mg/l <250 Conținut de sare

• Unitate de funcţionare Îndepărtarea deşeurilor INDICAȚIE Nu este permisă eliminarea ca deșeu menajer a acestui aparat. Eliminați aparatul prin sistemul de colectare prevăzut în acest scop. În cazul în care aveți întrebări, adresați-vă societăților locale de colectare a deșeurilor. Acolo primiți informații în legătură cu eliminarea corespunzătoare a aparatului. Faceți inutilizabil aparatul prin secționarea cablurilor.290 Оригинално ръководство.
