INSTRUKCJA OBSŁUGI AquaMax Eco Classic 55000 OASE

Instrukcja użytkowania

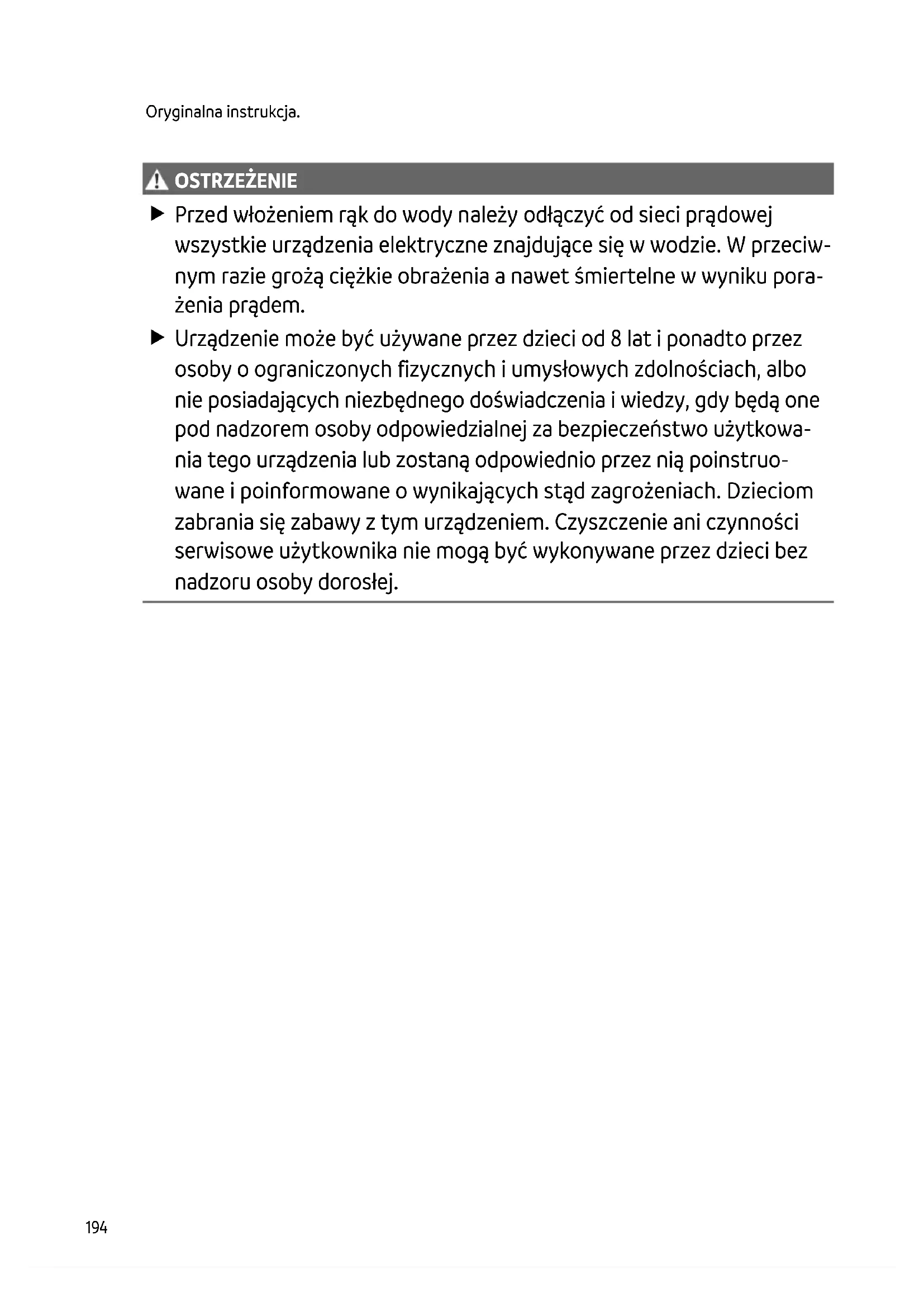

OSTRZEŻENIE Przed włożeniem rąk do wody należy odłączyć od sieci prądowej wszystkie urządzenia elektryczne znajdujące się w wodzie. W przeciw- nym razie grożą ciężkie obrażenia a nawet śmiertelne w wyniku pora- żenia prądem. Urządzenie może być używane przez dzieci od 8 lat i ponadto przez osoby o ograniczonych fizycznych i umysłowych zdolnościach, albo nie posiadających niezbędnego doświadczenia i wiedzy, gdy będą one pod nadzorem osoby odpowiedzialnej za bezpieczeństwo użytkowa- nia tego urządzenia lub zostaną odpowiednio przez nią poinstruo- wane i poinformowane o wynikających stąd zagrożeniach. Dzieciom zabrania się zabawy z tym urządzeniem. Czyszczenie ani czynności serwisowe użytkownika nie mogą być wykonywane przez dzieci bez nadzoru osoby dorosłej.PL

Przepisy bezpieczeństwa Przyłącza elektryczne

• W stosunku do instalacji elektrycznych na zewnątrz budynków obowiązują specjalne przepisy. Wykonanie instalacji elektrycznej jest dozwolone tylko specjalistom elektrykom. – Specjalistą elektrykiem jest osoba, która w oparciu o swoje wykształcenie, wiedzę i doświad- czenie jest uprawniona do wykonania instalacji elektrycznych na zewnątrz budynków. Po- nadto potrafi rozpoznać możliwe zagrożenia i przestrzega regionalnych i krajowych norm, przepisów i zarządzeń. – W przypadku pytań i problemów należy zwrócić się do specjalisty elektryka.

• Urządzenie podłączyć tylko wtedy, gdy parametry elektryczne urządzenia i zasilania energią są zgodne.

• Urządzenie może być podłączane tylko do prawidłowo zainstalowanego gniazdka.

• Urządzenie musi być zabezpieczone poprzez wyłącznik różnicowo-prądowy (RCD), ze znamio- nowym prądem upływowym wynoszącym maksymalnie 30 mA.

• Przedłużacze przewodów i rozdzielacze prądu (np. listwy z gniazdkami) muszą być przezna- czone do użytkowania na wolnym powietrzu (zabezpieczone przed rozpryskami wody).

• Otwarte gniazdka i wtyczki należy chronić przed wilgocią. Bezpieczna eksploatacja

• Nie używać tego urządzenia, gdy przewody elektryczne lub obudowa są uszkodzone.

• Jeśli kabel zasilający urządzenia jest uszkodzony, należy je zutylizować. Kabla zasilającego nie można wymienić.

• Zespół wirnika w urządzeniu posiada magnes wytwarzający silne pole magnetyczne, które może negatywnie wpłynąć na stymulatory pracy serca lub implantowane defibrylatory (ICD). Pomiędzy implantem a magnesem należy utrzymywać odstęp co najmniej 0,2 m.

• Nie podnosić ani nie ciągnąć urządzenia za przewód elektryczny.

• Przewody należy układać w sposób zabezpieczający je przed uszkodzeniami i tak, żeby uniknąć możliwości potknięcia się o nie.

• Nigdy nie dokonywać przeróbek technicznych urządzenia na własną rękę.

• Przy urządzeniu wykonywać tylko te czynności, które są opisane w tej instrukcji.

• Należy stosować tylko oryginalne części zamienne i akcesoria.

• W razie wystąpienia problemów prosimy zwrócić się do autoryzowanego serwisu lub do firmy OASE.196 Zastosowanie zgodne z przeznaczeniem Wyrób opisywany w niniejszej instrukcji należy użytkować wyłącznie w następujący sposób:

• Do pompowania zwykłej wody stawowej do układów filtrów, wodospadów i strumieni.

• W warunkach zgodnych z danymi technicznymi. (→ Dane techniczne)

• W warunkach dotrzymywania dozwolonych parametrów wody. (→ Dopuszczalne parametry wody) W stosunku do tego urządzenia obowiązują następujące ograniczenia:

• Nie użytkować w stawach kąpielowych.

• Nigdy nie używać do pompowania innych cieczy niż woda.

• Nigdy nie użytkować urządzenia bez przepływu wody.

• Nie użytkować połączeniu z chemikaliami, artykułami spożywczymi, substancjami łatwopal- nymi lub wybuchowymi.

• Nie podłączać do domowej instalacji wodnej.

• Nie nadaje się do celów rzemieślniczych ani przemysłowych.

• Według EMV (tolerancja elektromagnetyczna) urządzenie spełnia wymagania klasy A. W obrę- bie obszaru zamieszkałego urządzenie stanowić źródło zakłóceń elektromagnetycznych. Do obowiązku użytkownika należy podjęcie stosownych działań zapobiegawczych.PL

Opis produktu Przegląd

Przyłącze do odprowadzania warstwy wierzchniej stawu przy ustawieniu w suchym miejscu.

Przy ustawieniu w suchym miejscu, pompa musi być ustawiona bez obudowy filtra.

Podłączenie obiegu powrotnego do stawu (np. w postaci strumyka).

Stopniowana końcówka węża z przegubem kulowym wylotu.

Stopniowana końcówka węża dla wlotu 2 (ustawienie w suchym miejscu).

Opaski zaciskowe go węży do przymocowania węży do końcówek.

Kabel sieciowy z wtyczką

Symbole na urządzeniu

Urządzenie jest pyłoszczelne i wodoszczelne aż do głębokości 4

Możliwość wystąpienia zagrożeń dla osób ze stymulatorami pracy serca.

Urządzenie należy chronić przed bezpośrednim działaniem promieni słonecznych.

Nie wyrzucać tego urządzenia do zwykłych odpadów komunalnych.

Przeczytaj instrukcję użytkowania.198 Wersja zainstalowania

• Wersja (a): Ustawienie pompy w sposób zanurzony – Umieścić pompę w stawie lub w zbiorniku. – Tłoczenie wody przez kosz filtrujący.

• Wersja (b): Ustawienie pompy w suchym miejscu – Pompę bez kosza filtrującego należy ustawić poza obrębem stawu/zbiornika, ale poniżej lu- stra wody. – Tłoczenie wody przez filtr peryferyjny lub skimmer.PL

Ustawienie i podłączenie Pompę można ustawić w pozycji zanurzonej (w wodzie) albo w suchym miejscu (na zewnątrz stawu).

OSTRZEŻENIE Śmierć lub ciężkie obrażenia ciała w razie eksploatacji urządzenia w stawie pływackim. Uszkodze- nie elementów elektrycznych urządzenia spowoduje, że woda zacznie przewodzić prąd elek- tryczny o niebezpiecznym napięciu. Urządzenie użytkować tylko wtedy, gdy nikt nie przebywa w wodzie. OSTROŻNIE Obracające się części w obrębie króćca zasysania i króćca ciśnieniowego. Możliwość odniesienia obrażeń, w razie włożenia rąk do króćców. Należy pamiętać szczególnie o tym, że: Urządzenie zatrzymane z powodu przeciążenia może nie- oczekiwanie ruszyć! Nie wkładać rąk do otworu króćca ssania lub króćca ciśnieniowego, gdy wtyczka sieciowa jest włożona do gniazdka. Jeżeli podczas pracy dostęp do króćców jest możliwy, np. gdy nie są podłączone węże, to na- leży zastosować osłonę króćców chroniącą przed włożeniem rąk. Osłonę króćców chroniącą przed włożeniem rąk można nabyć jako akcesoria. Chronić podzespoły urządzenia przed dłuższym bezpośrednim nasłonecznieniem, ponieważ może to spowodować ich uszkodzenie W razie potrzeby zastosować osłonę ochronną.200 Ustawianie urządzenia pod wodą Podłączenie

• Im większa średnica węża, im mniejsze są straty wywołane tarciem w przewodach i tym wyższe natężenie przepływu.

• Średnica węża nie może być zawężona przez końcówkę węża. W razie potrzeby skrócić koń- cówkę węża stosownie do średnicy węża.

Jeszcze nie włożyć wtyczki sieciowej do gniazdka! Ustawienie

• Urządzenie należy ustawić poziomo na twardym podłożu.

• Zadbać o stabilne ustawienie pompy.

• W przypadku wody zawierającej szlam lub zanieczyszczenia zaleca się ustawienie pompy lub podzespołów podłączonych na stronie ssania (skimmer, filtr peryferyjny, odpływ denny itp.) na podwyższeniu nad podłożem. Dzięki temu zmniejszy się zasysanie cząstek zanieczyszczeń, co wydłuża okres trwałości zespołu wirnika.

• Pompę użytkować tylko wtedy, gdy jest zanurzona co najmniej 10 cm w wodzie. W przeciwnym razie może ona zassać powietrze.

Za pomocą linki pociągowej można łatwo wyciągnąć pompę z wody. − Linkę pociągową przeciągnąć przez okrągłe otwory w dolnej części obudowy filtra i zwią- zać na supeł.PL

Ustawianie urządzenia w suchym miejscu Przy ustawieniu w suchym miejscu, pompa musi być ustawiona bez obudowy filtra. Przebudowanie

• Do wlotu (IN) i do wylotu (OUT) można podłączyć zarówno węże, jak i rury. – Przyłącza dla węży są objęte zakresem dostawy. Ich montaż jest poniżej opisany.

• Średnica węża na stronie ssania (IN) nie może być mniejsza niż średnica wąż na stronie ciśnie- nia (OUT).

• Im większa średnica węża, im mniejsze są straty wywołane tarciem w przewodach i tym wyższe natężenie przepływu.

• Średnica węża nie może być zawężona przez końcówkę węża. W razie potrzeby skrócić koń- cówkę węża stosownie do średnicy węża.

• Przez pompę mogą przepływać cząstki maksymalnie do 8 mm. Większe cząstki blokują pompę. Zaleca się zainstalowanie filtra lub skimmera na stronie ssania.

Jeszcze nie włożyć wtyczki sieciowej do gniazdka!202 Ustawienie

• Urządzenie należy ustawić poziomo na twardym podłożu.

• Zadbać o stabilne ustawienie pompy.

• Pompy nie wystawiać na bezpośrednie działanie promieni słonecznych.

• Miejsce ustawienia musi być dostatecznie przewietrzane, żeby nie przegrzać pompy.

Rozruch WSKAZÓWKA Urządzenie ulegnie zniszczeniu, gdy zostanie podłączone do ściemniacza. Ono zawiera wrażliwe podzespoły elektryczne. Nie podłączać urządzenia do zasilania z regulacją napięcia. WSKAZÓWKA Pompa nie może pracować na sucho. W przeciwnym razie pompa ulegnie zniszczeniu. Pompę użytkować tylko wtedy, gdy jest zanurzona w wodzie lub w niej pływa.

Włączenie / wyłączenie

• Włączanie: Wtyczkę sieciową włożyć do gniazdka. – Urządzenie jest włączone po krótkiej fazie startu.

• Wyłączanie: Wtyczkę sieciową wyjąć z gniazdka. Environmental Function Control (EFC) Po uruchomieniu i potem podczas pracy pompa automatycznie przeprowadza co 20 ... 40 minut wstępnie zaprogramowaną autodiagnozę (Environmental Function Control (EFC)). Pompa rozpo- znaje przy tym bieg na sucho / zablokowanie lub zanurzenie w wodzie. W przypadku pracy na su- cho / przy zablokowaniu pompa wyłącza się automatycznie po upływie od 60 do 120 sekund. W razie wystąpienia usterki przerwać zasilanie prądowe i "zalać pompę" lub usunąć przeszkodę. Na- stępnie można na powrót uruchomić urządzenie.204 Czyszczenie i konserwacja OSTROŻNIE Niebezpieczeństwo skaleczenia przez niespodziewane uruchomienie. Funkcje monitoringu znaj- dujące się wewnątrz urządzenia mogą spowodować wyłączenie i samoczynne włączenie urządze- nia. Przed przystąpieniem do wykonywania czynności przy urządzeniu wyciągnąć wtyczkę sieciową. WSKAZÓWKA Nie używać żadnych agresywnych środków czyszczących ani roztworów chemicznych. Te środki mogą spowodować uszkodzenie obudowy, negatywnie wpłynąć na działanie urządzenia i szkodli- wie wpłynąć na zwierzęta, rośliny i środowisko naturalne. Urządzenie umyć możliwie czystą wodą i miękką szczoteczką albo gąbką. W przypadku trud- nych do usunięcia zanieczyszczeń zaleca się skorzystanie z zalecanych środków czyszczących.

Rozłożenie urządzenia

• Wyciągnąć wtyczkę sieciową i odłączyć wszystkie przyłącza.

• Rozłożyć urządzenie tak, jak pokazano na rysunku.

• Urządzenie należy zmontować w chronologicznie odwrotnej kolejności.

• Podczas montowania należy sprawdzić, czy – pompa została zamocowana w uchwycie. – kabel sieciowy jest wyprowadzony przez rowek i nie jest mocno załamany lub zaciśnięty. Czyszczenie urządzenia Urządzenie czyścić nie tylko w razie potrzeby, ale co najmniej 2 razy w roku. − Na pompie należy ze szczególną starannością wyczyścić zespół wirnika oraz obudowę pompy.

• W przypadku trudnych do usunięcia osadów wapna zaleca się stosowanie następujących środ- ków czyszczących: – Środek czyszczący PumpClean marki OASE. – Środek czyszczący dla gospodarstwa domowego nie zawierający octu ani chloru.

• Po oczyszczeniu starannie spłukać wszystkie części czystą wodą.PL

Wymiana zespołu wirnika WSKAZÓWKA Zespół wirnika jest oparty na łożysku w bloku silnika. To łożysko jest częścią ulegającą zużyciu i należy je wymienić jednocześnie z zespołem wirnika. Wymiana łożyska wymaga specjalnej wiedzy i odpowiednich narzędzi. W celu wymiany łożyska prosimy zwrócić się do placówki handlowej OASE lub przesłać pompę do firmy OASE. WSKAZÓWKA Zespół wirnika posiada silny magnes, który przyciąga cząsteczki magnetyczne (np. wióry żelaza). Pozostawienie cząstek może spowodować nieodwracalne uszkodzenie zespołu wirnika i bloku sil- nika. Przed zamontowaniem zespołu wirnika należy starannie oczyścić z przyklejonych cząstek za- nieczyszczeń.

• Rozłożyć blok silnika tak, jak pokazano na rysunku.

• Oczyścić podzespoły szczotką pod bieżącą, czystą wodą.

• Sprawdzić wszystkie części pod kątem uszkodzeń. Wymienić uszkodzone lub zużyte części.

• Blok silnika zmontować w chronologicznie odwrotnej kolejności.

AMX0176206 Magazynowanie / Przechowywanie w okresie zimowym Urządzenie należy wyłączyć z eksploatacji, gdy temperatura wody spadnie poniżej +4°C lub naj- później po prognozie wystąpienia przymrozków.

• Dokładnie wyczyścić urządzenie.

• Skontrolować urządzenie pod kątem uszkodzeń i w razie potrzeby wymienić uszkodzone ele- menty.

• Pompę należy przechowywać w stanie zanurzonym lub napełnioną wodą w miejscu nienarażo- nym na działanie mrozu. Nie zanurzać wtyczki sieciowej w wodzie! Usuwanie usterek Usterka Przyczyna Środek zaradczy Pompa nie uruchamia się Brak napięcia sieciowego Sprawdzić napięcie sieciowe Załamane przewody

Przewody ułożyć bez mocnych zagięć

Skontrolować i wyczyścić przewody do- prowadzające Zablokowany zespół wirnikowy

Usunąć przyczynę zablokowania, spraw- dzić łatwość poruszania się zespołu wir- nika Pompa nie tłoczy Niewystarczające natężenie przepływu

Zatkana obudowa filtra Wyczyścić obudowę filtra Za duże opory przepływu w przewodach zasilających

Węże skrócić do niezbędnego minimum, usunąć niepotrzebne części łączące, zasto- sować większą średnicę węży Wysokie opory ruchu zespołu wirnikowego Sprawdzić łatwość poruszania się jed- nostki wirnikowej Pompa wyłącza się po krótkim czasie pracy

Woda jest mocno zanieczysz- czona

Zablokowany zespół wirnikowy

Usunąć przyczynę zablokowania, spraw- dzić łatwość poruszania się zespołu wir- nika

Pompa pracowała na sucho

Skontrolować/oczyścić przewody zasila- jące, zwiększyć głębokość zanurzenia (min.

cm pod lustrem wody) Zbyt wysoka temperatura wody

Przestrzegać maksymalnej dopuszczalnej temperatury wody. (→  Dane techniczne)PL

Dane techniczne Specyfikacja urządzenia AquaMax Eco Classic

V AC 220 … 240 Częstotliwość sieci

Max. wydajność pompowania l/h

Max. wysokość pompowania

IP68 IP68 IP68 IP68 Maks. głębokość zanurzenia

25, 32, 38 25, 32, 38 25, 32, 38 25, 32, 38 Maks. wielkość uziarnienia dużych zanie- czyszczeń

Powierzchnia dopływu filtra cm²

Temperatura wody (ustawienie w sposób za- nurzony)

Podczas eksploat- acji

+4… +35 +4… +35 +4… +35 +4… +35 Po wyłączeniu

+4… +35 +4 ... +35 +4 ... +35 +4 ... +35 Temperatura otoczenia (ustawienie w suchym miejscu)

Podczas eksploat- acji i konwekcja

+4 ... +30 +4 ... +30 +4 ... +30 +4 ... +30 Podczas eksploat- acji i wymuszone chłodzenie

Długość kabla podłączeniowego

Napięcie przyłącza V AC 220 … 240 Częstotliwość sieci

Max. wydajność pompowania

Max. wysokość pompowania

Maks. głębokość zanurzenia

G1½ G1½ G1½ Przyłącze węża

Maks. wielkość uziarnienia dużych zanie- czyszczeń

Powierzchnia dopływu filtra

Temperatura wody (ustawienie w sposób zanurzony)

Podczas eksploa- tacji

... +35 Po wyłączeniu

Temperatura otoczenia (ustawienie w suchym miejscu)

Podczas eksploa- tacji i konwekcja

Podczas eksploa- tacji i wymuszone chłodzenie

Długość kabla podłączeniowego

Dopuszczalne parametry wody

Świeża woda, woda stawowa Odczyn pH

Twardość °dH 8 … 15 Chlor wolny mg/l <0,3 Zawartość chlorków mg/l <250 Zawartość soli

<0,4 Sucha pozostałość

Części ulegające zużyciu

• Jednostka wirnikowa Usuwanie odpadów WSKAZÓWKA Urządzenia nie wolno wyrzucać do pojemnika na odpady komunalne. Urządzenie należy oddać w wyznaczonym punkcie zbiórki surowców wtórnych. W razie wystąpienia pytań prosimy zwrócić się do lokalnego przedsiębiorstwa gospodarki od- padami. Tak można otrzymać informacje o prawidłowej utylizacji urządzenia. Przed przystąpieniem do utylizacji należy odciąć przewód zasilający urządzenia.210 Původní návod.
