BRUGSANVISNING AquaMax Eco Classic 55000 OASE

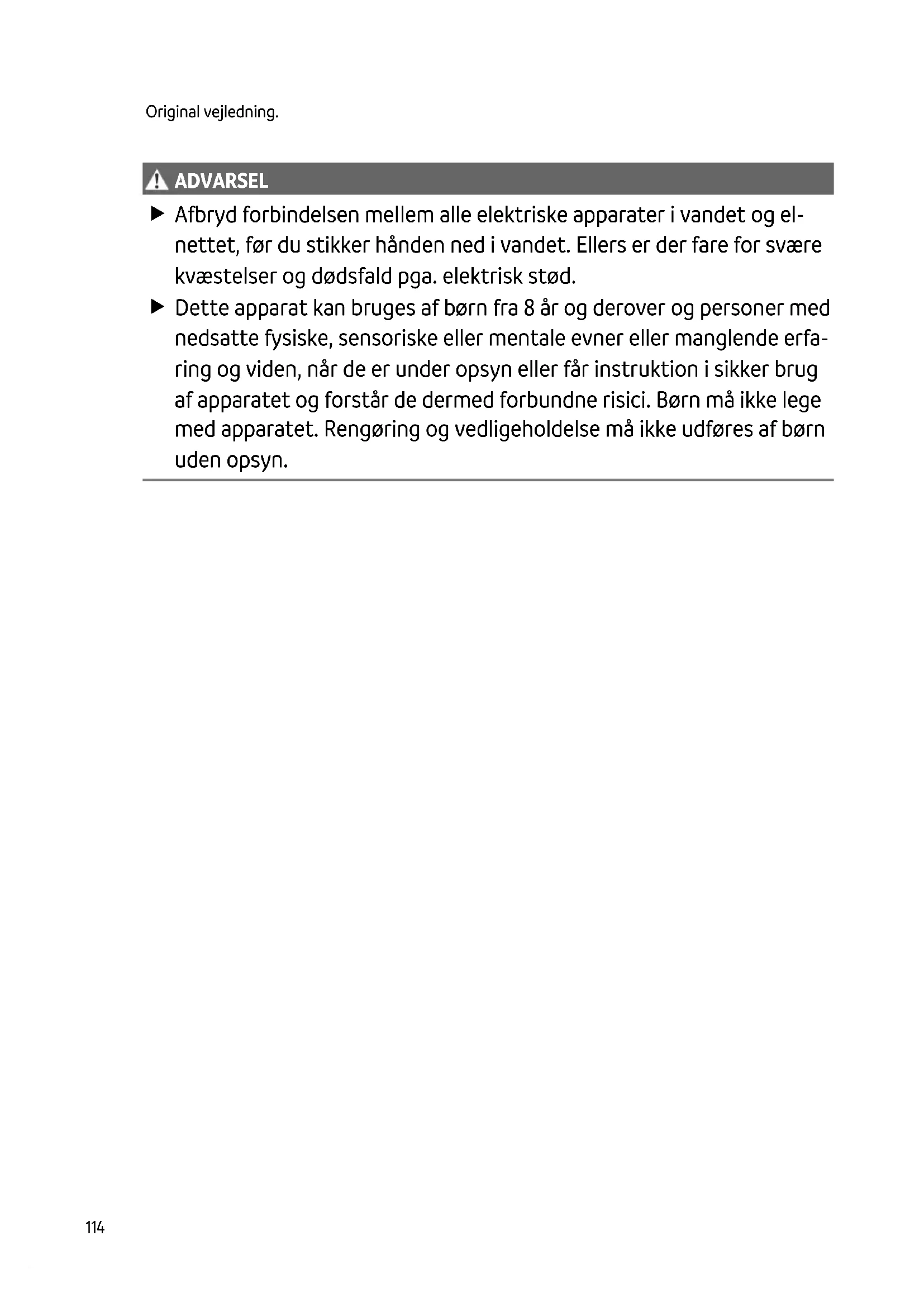

ADVAR SEL ADVARSEL Afbryd forbindelsen mellem alle elektriske apparater i vandet og el- nettet, før du stikker hånden ned i vandet. Ellers er der fare for svære kvæstelser og dødsfald pga. elektrisk stød. Dette apparat kan bruges af børn fra 8 år og derover og personer med nedsatte fysiske, sensoriske eller mentale evner eller manglende erfa- ring og viden, når de er under opsyn eller får instruktion i sikker brug af apparatet og forstår de dermed forbundne risici. Børn må ikke lege med apparatet. Rengøring og vedligeholdelse må ikke udføres af børn uden opsyn.DA

Sikkerhedsanvisninger El-tilslutning

• Mht. elektrisk installation udendørs gælder der særlige forskrifter. Elektrisk elinstallation må kun udføres af en autoriseret elinstallatør. – Elinstallatøren er kvalificeret på grundlag af sin tekniske uddannelse, viden og erfaring og er autoriseret til at udføre elektriske installationer udendørs. Elinstallatøren kan genkende po- tentielle farer og overholder regionale og nationale standarder, forskrifter og bestemmel- ser. – Ved spørgsmål og problemer rettes henvendelse til en autoriseret el-installatør.

• Enheden må kun tilsluttes, hvis de elektriske data for enheden og strømforsyningen stemmer overens.

• Tilslut kun apparatet til en forskriftsmæssigt installeret stikkontakt.

• Apparatet skal være sikret med et HPFI-relæ (RCD), der er indstillet til en nominel fejlstrøm på maksimalt 30 mA.

• Forlængerledning og strømfordeler (f.eks. strømskinne) skal være egnet til udendørs brug (stænktæt).

• Beskyt åbne stik og stikkontakter mod fugt. Sikker drift

• Anvend ikke apparatet, hvis de elektriske ledninger eller huset er beskadiget.

• Apparatet skal bortskaffes, hvis nettilslutningsledningen er beskadiget. Nettilslutningslednin- gen kan ikke udskiftes.

• Løbeenheden i enheden indeholder en magnet med et stærkt magnetfelt, der kan påvirke pacemakere eller implanterede defibrillatorer (ICD). Hold en afstand på mindst 0,2 m mellem implantat og magnet.

• Bær eller træk ikke apparatet i den elektriske ledning.

• Før ledninger, så de er beskyttet mod beskadigelser, og så ingen kan falde over dem.

• Foretag aldrig tekniske ændringer på apparatet.

• Der må kun udføres arbejde på enheden, som er beskrevet i denne vejledning.

• Brug kun originale reservedele og originalt tilbehør.

• Kontakt den autoriserede kundetjeneste eller OASE i tilfælde af problemer.116 Formålsbestemt anvendelse Brug kun det produkt, der er beskrevet i denne vejledning, som følger:

• Til pumpning af almindeligt bassinvand til filtersystemer, vandfaldssystemer og åløbssyste- mer.

• Under overholdelse af de tekniske specifikationer. (→ Tekniske data)

• Under overholdelse af de tilladte vandværdier. (→ Tilladte vandværdier) Der gælder følgende restriktioner for apparatet:

• Må ikke anvendes i svømmedamme.

• Må ikke betjenes med andre væsker end vand.

• Må aldrig betjenes uden gennemstrømning af vand.

• Må ikke sættes i forbindelse med kemikalier, levnedsmidler, let brændbare eller eksplosive stoffer.

• Tilslut ikke til husets vandforsyning.

• Må ikke anvendes til erhvervs- eller industrimæssige formål.

• Iht. EMC (elektromagnetisk kompatibilitet) er der her tale om en klasse A-enhed. I et boligmiljø kan enheden forårsage radiointerferens. Det er op til brugeren at træffe passende foranstalt- ninger.DA

Tilslutning af fremløbet fra et bassin ved tør opstilling.

• Til tør opstilling skal pumpen opstilles uden filterhus.

• Tilslutning af returløbet til bassinet (f.eks. via et vandløb).

Slangemundstykke med kugleleje til udgang.

Slangeklemmer til fastgørelse af slanger til slangemundstykkerne.

Apparatet er støv - og vandtæt ned til 4 m.

Apparatet må ikke bortskaffes som normalt husholdningsaffald.

• Variant (b): Tør opstilling af pumpe – Pumpen opstilles uden filterkurv uden for bassinet eller reservoiret, men under vandspejlet. – Vandtilførsel via satellitfilter eller skimmer.DA

Opstilling og tilslutning Pumpen kan opstilles neddykket (i vandet) eller tørt (uden for vandet).

ADVARSEL Alvorlige kvæstelser eller død ved brug af dette apparat i et svømmebassin. Hvis der er defekte elektriske komponenter, sættes vandet under farlig elektrisk spænding. Apparatet må kun anvendes, når der ikke er personer i vandet. FORSIGTIG Roterende komponenter i området omkring sugestudsen og trykstudsen. Risiko for personska- der ved indgreb i studserne. Vær især opmærksom på følgende: Et apparat, som er stoppet pga. overbelastning, kan starte uden varsel! Undlad at række hånden ind i åbningen i suge- eller trykstudsen, mens lysnetstikket er isat. Hvis studserne er frit tilgængelige under drift, f.eks. hvis der ikke er tilsluttet slanger, skal studserne sikres med en berøringsbeskyttelse. Berøringsbeskyttelsen fås som tilbehør. Ingen komponenter i apparatet må udsættes for direkte sollys over længere tid, da dette kan medføre beskadigelser. Anvend evt. en beskyttelsesafdækning.120 Nedsænket opstilling af apparatet Tilslutning

• Jo større slangediameter, desto færre friktionstab i rørene/slangerne og jo bedre gennem- strømningsmængde.

• Slangediameteren må ikke begrænses unødigt af et slangemundstykke. Afkort eventuelt slan- gemundstykket, så det passer til slangediameteren.

• Stil pumpen vandret på et fast underlag.

• Sørg for, at pumpen står sikkert.

• Hvis vandet er mudret eller snavset, anbefaler vi, at pumpen og de komponenter, der er tilslut- tet på sugesiden (skimmer, satellitfilter, bundudløb etc.) opstilles over jordhøjde. Derved redu- ceres indsugning af partikler, hvilket øger løbeenhedens levetid.

• Brug kun pumpen, når den er dækket af minimum 10 cm vand. Ellers kan den trække luft ind.

Med et trækkabel kan pumpen let trækkes op af vandet. − Træk trækkablet gennem de runde åbninger i filterskålens underdel, og bind det fast.DA

Opstil apparatet tørt Til tør opstilling skal pumpen opstilles uden filterhus. Omstilling

• Der kan tilsluttes slanger eller rør på indgangen (IN) og på udgangen (OUT). – Tilslutninger til slanger er en del af leveringsomfanget. Monteringen af disse beskrives ne- denfor.

• Diameteren for slangen (IN) på sugesiden må ikke være mindre end diameteren for slangen på tryksiden (OUT).

• Jo større slangediameter, desto færre friktionstab i rørene/slangerne og jo bedre gennem- strømningsmængde.

• Slangediameteren må ikke begrænses unødigt af et slangemundstykke. Afkort eventuelt slan- gemundstykket, så det passer til slangediameteren.

• Pumpen kan pumpe partikler op til en størrelse på 8 mm igennem. Ved større partikler bloke- res pumpen. Vi anbefaler montering af et filter eller en skimmer på sugesiden

• Stil pumpen vandret på et fast underlag.

• Sørg for, at pumpen står sikkert.

• Pumpen må ikke udsættes for direkte sollys.

• Opstillingsstedet skal være tilstrækkeligt ventileret, så pumpen ikke overophedes.

Ibrugtagning BEMÆRK Apparatet bliver ødelagt, hvis det betjenes med en lysdæmper. Den indeholder følsomme elektri- ske komponenter. Slut ikke apparatet til en dæmpbar strømforsyning. BEMÆRK Pumpen må ikke løbe tør for vand. Ellers kan pumpen blive ødelagt. Brug kun pumpen, når den er nedsænket i vand eller oversvømmet.

• Tænd: Sæt netstikket i stikkontakten. – Apparatet aktiveres efter en kort startfase.

• Sluk: Træk netstikket ud af stikdåsen. Environmental Function Control (EFC) Ved ibrugtagning og derefter for hver 20 - 40 minutter under drift udfører pumpen automatisk en forprogrammeret selvtest (Environmental Function Control (EFC)). Pumpen registrerer, om den kører i tørløb / er blokeret, eller om den er i neddykket tilstand. I tilfælde af tørløb/blokering frakobler pumpen automatisk efter 60 til 120 sekunder. Strømtilførsel afbrydes ved fejl og pum- pen "gennemstrømmes” eller forhindringen fjernes. Derefter kan enheden tages i brug igen.124 Rengøring og vedligeholdelse FORSIGTIG Risiko for kvæstelser ved uventet start. Apparatets interne overvågningsfunktioner kan slukke for apparatet og tænde det igen automatisk. Træk netstikket ud inden arbejde på apparatet. BEMÆRK Brug ikke aggressive rengøringsmidler eller kemiske opløsningsmidler. Sådanne midler kan be- skadige huset, forringe enhedens funktion, og skade dyr, planter og miljøet. Rengør apparatet så vidt muligt med rent vand og en blød børste eller en svamp; ved genstri- dig snavs brug også et anbefalet rengøringsmiddel.

Adskillelse af apparatet

• Saml apparatet i omvendt rækkefølge.

• Under samlingen skal man sørge for, at – pumpen og holderen er fastgjort. – lysnetkablet føres ud gennem rillen i huset, og at det ikke er knækkes eller klemmes hårdt. Rengør apparatet Rengør apparatet efter behov, dog mindst 2 gange om året. − Rengør især pumpens løbeenhed og pumpehuset.

• Anbefalede rengøringsmidler ved genstridige tilkalkninger: – Pumperens PumpClean fra OASE. – Eddike- og klorfrit husholdningsrengøringsmiddel.

• Skyl alle dele med rent vand efter rengøring.DA

Udskiftning af løbeenhed BEMÆRK Løbeenheden føres gennem et leje i motorblokken. Dette leje er en sliddel og skal udskiftes sam- tidigt med løbeenheden. Udskiftning af lejet kræver særlig viden og specialværktøj. Lad OASE-specialforhandleren ud- skifte lejet, eller send pumpen til OASE. BEMÆRK Løbeenheden indeholder en stærk magnet, der tiltrækker magnetiske partikler (f.eks. jernspåner). Hvis disse partikler ikke fjernes fuldstændigt, er der fare for, at løbeenheden og motorblokken får skader, der ikke kan repareres. Inden løbeenheden indbygges, skal vedhæftende partikler fjernes omhyggeligt.

• Rengør komponenterne i rent vand med en børste.

• Kontrollér alle dele for skader. Forny beskadigede eller nedslidte dele.

• Saml motorblokken i omvendt rækkefølge.

• Rengør enheden grundigt.

• Kontrollér apparatet for skader, og udskift evt. beskadigede dele.

• Opbevar pumpen nedsænket i vand eller påfyldt med vand i et frostfrit miljø. Lysnetstikket må ikke sænkes ned i vandet! Fejlafhjælpning Fejl Årsag Afhjælpning Pumpen går ikke i gang

Netspænding mangler Kontrollér netspænding Tilførselsledninger knækket Udlæg tilførselsledninger uden knæk Tilførselsledninger blokeret

Løbeenhed er blokeret

Afhjælp blokering, undersøg løbeenhedens køreevne Pumpen pumper ikke

Pumpemængde utilstrækkelig

For store tab i tilførselslednin- gerne

Afkort slanger til det nødvendige mini- mum; fjern unødvendige forbindelsesdele, anvend større slangediameter Løbeenheden går trægt

Undersøg løbeenhedens køreevne

Pumpen slår fra efter kort tids drift

Vand stærkt forurenet Rengør pumpen Løbeenhed er blokeret

Afhjælp blokering, undersøg løbeenhedens køreevne

Kontrollér/rengør tilførselsledninger, forøg nedsænkningsdybden (min. 10 cm under vandoverfladen) Vandtemperatur for høj Maks. tilladt vandtemperatur skal overhol- des. (→ Tekniske data)DA

Tilslutningsspænding V AC 220 … 240 Netfrekvens

Maksimal transporthøjde

IP68 IP68 IP68 IP68 Maksimal nedsænkningsdybde

G1½ G1½ Tilslutning af slange

Tilslutning af slange

Vandtemperatur (ned- sænket opstilling)

Under drift og tvangskøling

Tilslutningskabellængde

Tilslutningsspænding V AC 220 … 240 Netfrekvens

Maksimal transporthøjde

Maksimal nedsænkningsdybde

G1½ G1½ G1½ Tilslutning af slange

Tilslutning af slange

Filtertilløbsflade cm²

Vandtemperatur (ned- sænket opstilling)

Under drift og tvangskøling

Tilslutningskabellængde

Tilladte vandværdier

• Pumpehjul Bortskaffelse BEMÆRK Dette apparat må ikke bortskaffes som husholdningsaffald. Bortskaf apparatet på genbrugssteder, der er beregnet til det. Ved spørgsmål kontakt din lokale genbrugsstation. Der kan du få oplysninger om den korrekte bortskaffelse af apparatet. Gør apparatet ubrugeligt ved at skære kablet af.130 Original veiledning.

• Apparatet må bare kobles til en forskriftsmessig installert stikkontakt.

• Apparatet må være sikret via en jordfeilbryter (RCD) med en utløserstrøm på maksimalt 30 mA.

• Kast apparatet hvis strømledningen er skadet. Strømledningen kan ikke erstattes.

Apparatet er støvtett og vanntett opptil 4

• Sørg for at pumpen står stødig.

• Diameteren på slangen på sugesiden (IN) må ikke være mindre enn slangen på trykksiden (OUT).

• Sørg for at pumpen står stødig.

• Pumpen må ikke utsettes for direkte sollys.

Lengde tilkoblingskabel

Lengde tilkoblingskabel
