MANUALE UTENTE AquaMax Eco Classic 55000 OASE

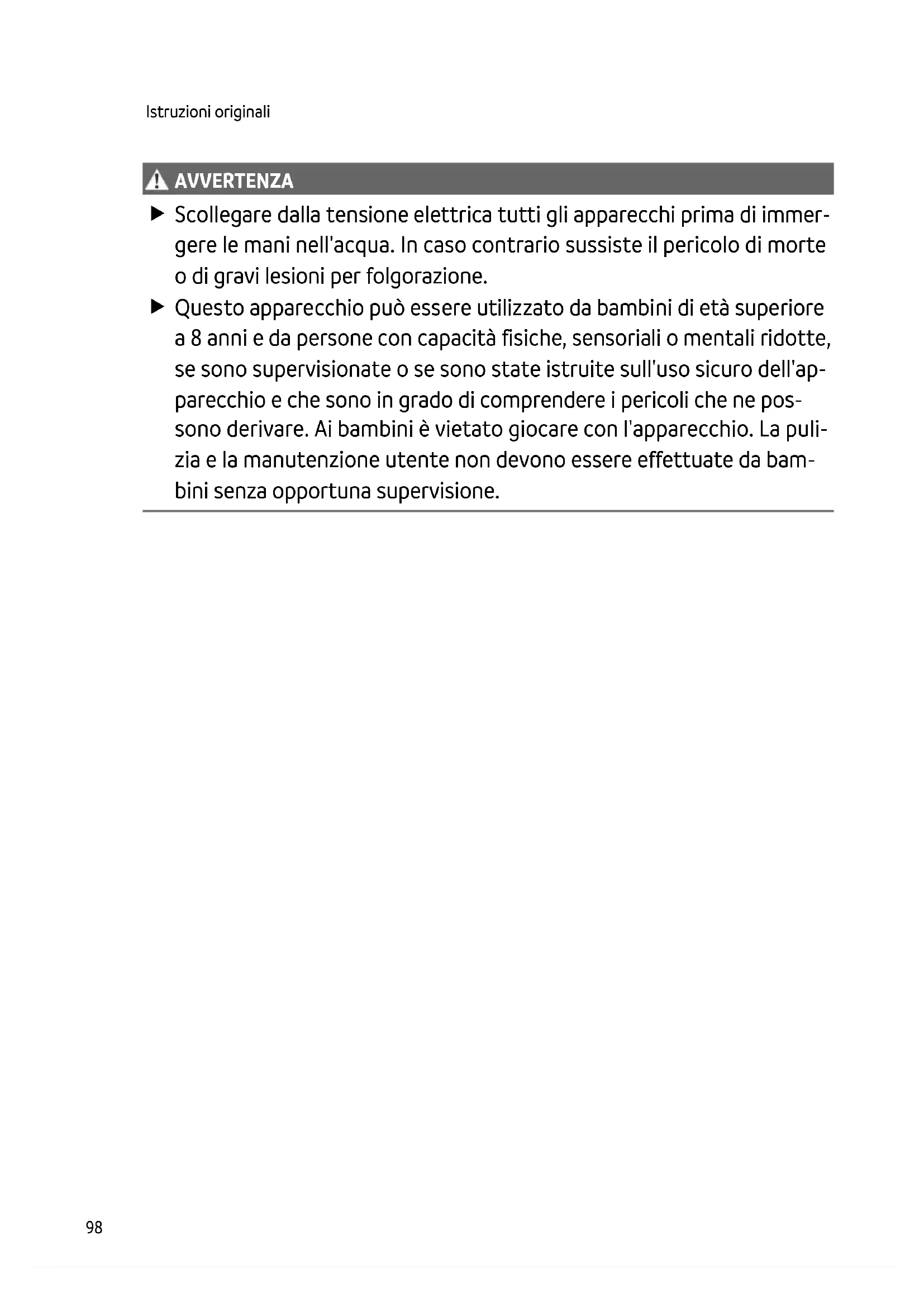

AVVI SO AVVERTENZA Scollegare dalla tensione elettrica tutti gli apparecchi prima di immer- gere le mani nell'acqua. In caso contrario sussiste il pericolo di morte o di gravi lesioni per folgorazione. Questo apparecchio può essere utilizzato da bambini di età superiore a 8 anni e da persone con capacità fisiche, sensoriali o mentali ridotte, se sono supervisionate o se sono state istruite sull'uso sicuro dell'ap- parecchio e che sono in grado di comprendere i pericoli che ne pos- sono derivare. Ai bambini è vietato giocare con l'apparecchio. La puli- zia e la manutenzione utente non devono essere effettuate da bam- bini senza opportuna supervisione.IT

Avvertenze di sicurezza Allacciamento elettrico

• Per l'installazione elettrica all'aperto si applicano disposizioni speciali. L’installazione elettrica deve essere eseguita da un elettricista specializzato. – L'elettricista è qualificato in base a formazione tecnica, conoscenze ed esperienza ed è auto- rizzato a eseguire installazioni elettriche nelle aree esterne. Egli è in grado di riconoscere i possibili pericoli e rispettare le norme, le disposizioni e i regolamenti regionali e nazionali. – Rivolgersi a un elettricista specializzato in caso di domande e problemi.

• Eseguire l'allacciamento solo se i dati elettrici dell'apparecchio e dell'alimentazione elettrica coincidono.

• Collegare l'apparecchio solo a una presa installata secondo le norme.

• L'apparecchio deve essere protetto con un interruttore di sicurezza per correnti di guasto (RCD) con una corrente di guasto nominale di max. 30 mA.

• I cavi di prolungamento e distributori di corrente (ad es. prese multiple) devono essere adatti per l'impiego all'aperto (protetti contro gli spruzzi d'acqua).

• Proteggere spine e prese aperte contro l'umidità. Funzionamento sicuro

• Non utilizzare l'apparecchio se i cavi elettrici o l'alloggiamento sono danneggiati.

• Smaltire l’apparecchio se la linea di collegamento alla rete è danneggiata. La linea di collega- mento alla rete non può venire sostituita.

• L'unità rotante all'interno dell'apparecchio contiene un magnete con un forte campo magne- tico, che può condizionare pacemaker o defibrillatori impiantati (ICD). Osservare una distanza di almeno 0,2 m tra impianto e magnete.

• Non trasportare o trascinare l'apparecchio afferrando il cavo di alimentazione.

• Posare i cavi al riparo da danni e in maniera tale che nessuno possa inciamparvi.

• Non apportate mai modifiche tecniche all'apparecchio.

• Eseguire sull'apparecchio solo le operazioni descritte nelle presenti istruzioni.

• Utilizzare solo solo parti di ricambio e accessori originali.

• In caso di problemi rivolgersi all’assistenza clienti autorizzata o all'azienda OASE.100 Impiego ammesso Utilizzare il prodotto descritto nelle presenti istruzioni esclusivamente come segue:

• Per pompare acqua normale di laghetti per sistemi di filtraggio, a caduta d'acqua e a ruscello.

• Rispettando i dati tecnici. (→ Dati tecnici)

• In conformità ai valori ammissibili dell'acqua. (→ Valori dell'acqua ammessi) Per l'apparecchio valgono le seguenti restrizioni:

• Non utilizzarlo in laghetti destinati al nuoto.

• Non utilizzare l'apparecchio con liquidi diversi dall'acqua.

• Non utilizzarlo mai senza flusso d'acqua.

• Non utilizzarlo unitamente a prodotti chimici, generi alimentari, sostanze facilmente infiam- mabili o esplosive.

• Non allacciare all'impianto di acqua a uso domestico.

• Non utilizzarlo per scopi commerciali o industriali.

• Secondo l’EMC (compatibilità elettromagnetica), si tratta di un apparecchio della categoria A, che può provocare radiodisturbi se utilizzato in prossimità di abitazioni. Spetta all'utilizzatore adottare le apposite misure di protezione.IT

Descrizione del prodotto Prospetto

Entrata 1 (lato di aspirazione)

Entrata 2 (lato di aspirazione)

Collegamento di mandata da un laghetto nel caso di installazione all’asciutto.

• Per l’installazione all’asciutto la pompa deve essere montata senza scatola del filtro.

Uscita (lato di mandata)

• Collegamento di ritorno nel laghetto (ad es. attraverso un ruscello).

Boccola a gradini per tubo flessibile con snodo sferico per uscita.

Boccola a gradini per tubo flessibile per entrata 2 (installazione all’asciutto).

Fascette per il fissaggio dei tubi flessibili sulle relative boccole.

Cavo di rete con spina di rete

Simboli sull'apparecchio

L'apparecchio è a tenuta di polvere e di acqua fino a 4

Possibili pericoli per persone con pace -maker.

Proteggere l’apparecchio dalla radiazione solare diretta.

Non smaltire questo apparecchio gettandolo nei rifiuti domestici.

Leggere le istruzioni d'uso102 Varianti di installazione

• Variante (a): installazione sott'acqua della pompa – La pompa viene posizionata nel laghetto ovvero nella vasca. – L’acqua passa attraverso il cestello del filtro.

• Variante (b): installazione all'asciutto della pompa – La pompa viene installata senza cestello del filtro fuori dal laghetto ovvero dalla vasca, ma al di sotto del livello dell’acqua. – L’acqua scorre attraverso un filtro satellite o skimmer.IT

Installazione e allacciamento La pompa può essere installata in posizione immersa (nell'acqua) o all'asciutto (fuori dall'acqua).

AVVERTENZA Pericolo di morte o gravi lesioni in caso di funzionamento dell'apparecchio in un laghetto natato- rio. Parti elettriche difettose mettono l’acqua sotto tensione elettrica pericolosa. Far funzionare l'apparecchio solo se non ci sono persone in acqua. ATTENZIONE Parti rotanti nella zona del bocchettone di aspirazione e di quello di mandata. Sono possibili le- sioni se si inseriscono le mani nei bocchettoni. Osservare in particolare: un apparecchio arrestato a causa di un sovraccarico può avviarsi im- provvisamente! Non inserire le mani nelle aperture del bocchettone di aspirazione o di quello di mandata se la spina elettrica è inserita. Se è possibile accedere liberamente ai bocchettoni durante l’esercizio, ad es. se non sono col- legati tubi flessibili, chiudere i bocchettoni con una protezione contro il contatto. La prote- zione contro il contatto è disponibile come accessorio. Tutti i componenti dell’apparecchio non devono essere esposti alle radiazioni solari dirette per tempi prolungati perché ciò può causare danni. Se necessario, usare una copertura di protezione.104 Installare apparecchio sott'acqua Collegare

• Con diametro del tubo flessibile maggiore si hanno minori perdite per attrito nelle tubazioni e anche una portata migliore.

• Il diametro del tubo flessibile non deve essere limitato inutilmente da una boccola. Accorciare eventualmente la boccola del tubo flessibile in base al suo diametro.

Non inserire ancora la spina elettrica nella presa! Installazione

• Installare la pompa in posizione orizzontale su un fondo stabile.

• Assicurarsi che l’apparecchio abbia una posizione stabile.

• In caso di acqua fangosa ovvero sporca si consiglia di installare la pompa ovvero i componenti collegati sul lato aspirazione (skimmer, filtro satellite, scarico sul fondo ecc.) in posizione rial- zata rispetto al fondo. In questo modo si riduce l’aspirazione di particelle aumentando la du- rata utile dell’unità rotante.

• Utilizzare la pompa solo se è immersa nell'acqua per almeno 10 cm. Altrimenti potrebbe aspi- rare aria.

Con la fune di trazione la pompa può essere facilmente tirata fuori dall'acqua. − Far passare la fune di trazione attraverso le aperture rotonde della tazza inferiore del fil- tro e annodarla.IT

Installare apparecchio all'asciutto Per l’installazione all’asciutto la pompa deve essere montata senza scatola del filtro. Cambiare configurazione

• Su entrata (IN) e uscita (OUT) si possono collegare tubi flessibili o tubi rigidi. – Gli attacchi per i tubi flessibili sono compresi tra gli elementi forniti. Il montaggio è descritto qui di seguito.

• Il diametro del tubo flessibile sul lato aspirazione (IN) non deve essere inferiore a quello del tubo flessibile sul lato mandata (OUT).

• Con diametro del tubo flessibile maggiore si hanno minori perdite per attrito nelle tubazioni e anche una portata migliore.

• Il diametro del tubo flessibile non deve essere limitato inutilmente da una boccola. Accorciare eventualmente la boccola del tubo flessibile in base al suo diametro.

• La pompa può convogliare particelle fino a 8 mm. Particelle più grandi bloccano la pompa. Si consiglia di installare un filtro o uno skimmer sul lato aspirazione.

Non inserire ancora la spina elettrica nella presa!106 Installazione

• Installare la pompa in posizione orizzontale su un fondo stabile.

• Assicurarsi che l’apparecchio abbia una posizione stabile.

• La pompa non deve essere esposta alla luce solare diretta.

• Il luogo di installazione deve essere sufficientemente ventilato in modo che la pompa non si surriscaldi.

Messa in funzione NOTA L'apparecchio viene danneggiato irreparabilmente se viene utilizzato con un dimmer. Nell'appa- recchio sono incorporati componenti elettrici sensibili. Non collegare l'apparecchio ad una alimentazione elettrica regolabile. NOTA La pompa non deve funzionare a secco. In caso contrario la pompa può venire danneggiata irre- parabilmente. Utilizzare la pompa solo sott'acqua ovvero completamente riempita.

Avviamento / Spegnimento

• Accendere: Inserire la spina elettrica nella presa. – L’apparecchio si accende dopo una breve fase di avvio.

• Spegnimento: Sfilare la spina elettrica dalla presa. Environmental Function Control (EFC) Al momento della messa in esercizio e poi ogni 20 ... 40 minuti durante l’esercizio la pompa ese- gue automaticamente un autotest preprogrammato (Environmental Function Control (EFC)). La pompa rileva immediatamente il funzionamento a secco/bloccaggio o lo stato di immersione. La pompa si spegne automaticamente dopo circa 60-120 secondi in caso di funzionamento a secco o bloccaggio. In caso di anomalia staccare l'alimentazione di corrente e "riempire completamente la pompa la pompa" ovvero eliminare l'ostacolo. Poi l’apparecchio può essere riavviato.108 Pulizia e manutenzione ATTENZIONE Pericolo di lesioni dovuto a un avviamento imprevisto. Le funzioni di monitoraggio interne dell’apparecchio lo possono spegnere e riaccendere automaticamente. Staccare la spina elettrica prima di intervenire sull'apparecchio. NOTA Non utilizzare detergenti aggressivi o soluzioni chimiche. Questi agenti possono danneggiare l'al- loggiamento, compromettere la funzionalità dell’apparecchio e sono dannosi per animali, piante e ambiente. Pulire l’apparecchio possibilmente con acqua limpida e una spazzola morbida o una spugna; per lo sporco più difficile ricorrere al detergente consigliato.

Smontaggio dell'apparecchio

• Staccare la spina elettrica e togliere tutti i collegamenti.

• Smontare l’apparecchio come indicato nella figura.

• Assemblare di nuovo l’apparecchio nell'ordine inverso.

• Nell'assemblaggio controllare che – la pompa sia fissata nel supporto. – il cavo di rete venga fatto uscire attraverso la scanalatura sulla scatola e che non sia piegato o schiacciato. Pulizia dell'apparecchio Pulire l'apparecchio quando necessario, ma almeno 2 volte all'anno. − Pulire soprattutto l'unità rotante e il corpo della pompa.

• Detergenti consigliati per calcificazioni resistenti: – Detergente PumpClean OASE. – Detergente per uso domestico senza aceto e cloro.

• Una volta puliti tutti i componenti, risciacquare accuratamente con acqua limpida.IT

Sostituzione dell'unità rotante NOTA L'unità rotante viene condotta da un cuscinetto nel blocco motore. Questo cuscinetto è un pezzo soggetto a usura e quindi va sostituito unitamente all'unità rotante. La sostituzione del cuscinetto richiede conoscenze e attrezzi specifici. Far sostituire il cusci- netto da un rivenditore specializzato OASE o inviare la pompa a OASE. NOTA Nell'unità rotante è presente un forte magnete che attira le particelle magnetiche (ad es. trucioli di ferro). Le particelle residue possono provocare danni irreparabili all'unità rotante e al blocco motore. Prima dell'installazione, rimuovere con attenzione eventuali particelle aderenti dall'unità ro- tante.

• Smontare il gruppo motore come indicato nella figura.

• Pulire i componenti con una spazzola tenendoli sotto acqua corrente pulita.

• Controllare tutte le parti che non siano danneggiate. Sostituire le parti danneggiate o usurate.

• Assemblare di nuovo il gruppo motore nell'ordine inverso.

AMX0176110 Immagazzinaggio/Invernaggio Mettere fuori servizio l'apparecchio a temperature dell'acqua inferiori a +4 °C o al più tardi se si prevede gelo.

• Pulire accuratamente l'apparecchio.

• Controllare se l'apparecchio presenta danni e sostituire le parti eventualmente danneggiate.

• Conservare la pompa sott'acqua o riempita d'acqua e al riparo dal gelo. Non immergere nell'ac- qua anche la spina di rete! Eliminazione di anomalie Anomalia Causa Rimedio La pompa non si avvia Manca la tensione di rete Verificare la tensione di rete Tubi di mandata piegati Posare i tubi di mandata in modo che non siano piegati Tubi di mandata ostruiti Controllare/pulire i tubi di mandata L'unità rotante è bloccata

Eliminare il blocco, controllare che l'unità rotante si muova facilmente

La pompa non convoglia

Portata insufficiente

Pulire le coppe dei filtri

Perdite troppo elevate nelle li- nee di alimentazione

Ridurre la lunghezza dei tubi flessibili

minimo necessario, togliere parti di colle- gamento non necessarie, impiegare tubi flessibili con diametro maggiore L'unità rotante si muove con difficoltà Controllare che l'unità rotante si muova facilmente La pompa si arresta dopo un breve tempo di funzionamento Acqua molto sporca Pulire la pompa L'unità rotante è bloccata

Eliminare il blocco, controllare che l'unità rotante si muova facilmente La pompa funziona a secco

Controllare/pulire i tubi di mandata, au- mentare la profondità di immersione (min.

cm sotto la superficie dell’acqua) Temperatura dell'acqua troppo elevata

Dati tecnici Dati dell'apparecchio AquaMax Eco Classic

V CA 220 … 240 Frequenza di rete

Potenza assorbita max.

Collegamento tubo flessibile

Collegamento tubo flessibile

Superficie di ingresso del filtro

Temperatura dell’acqua (installazione sott'acqua)

In esercizio e con convezione

Lunghezza del cavo di collegamento

Tensione di attacco V CA 220 … 240 Frequenza di rete

Potenza assorbita max.

Profondità d'immersione max.

Lato mandata Filetto

Collegamento tubo flessibile

Superficie di ingresso del filtro cm²

Temperatura dell’acqua (installazione sott'ac- qua) In esercizio

... +35 Temperatura ambiente (installazione all’asciutto)

In esercizio e con convezione

+4 ... +30 +4 ... +30 +4 ... +30 In esercizio e con raffreddamento forzato

Lunghezza del cavo di collegamento

Valori dell'acqua ammessi

Acqua pulita, acqua laghetto Valore pH

Durezza °dH 8 … 15 Cloro libero mg/l <0,3 Contenuto di cloruro mg/l <250 Contenuto di sale

<0,4 Residuo secco complessivo

Pezzi soggetti a usura

• Unità rotante Smaltimento NOTA Non smaltire questo apparecchio gettandolo nei rifiuti domestici! Smaltire l’apparecchio solo attraverso l'apposito sistema di ritiro. In caso di domande rivolgersi all’azienda locale di smaltimento dei rifiuti. Qui si possono rice- vere informazioni sul corretto smaltimento dell’apparecchio. Dopo l’utilizzo rendere inutilizzabile l'apparecchio tagliando i cavi.114 Original vejledning.
