BEDIENUNGSANLEITUNG AquaMax Eco Classic 55000 OASE

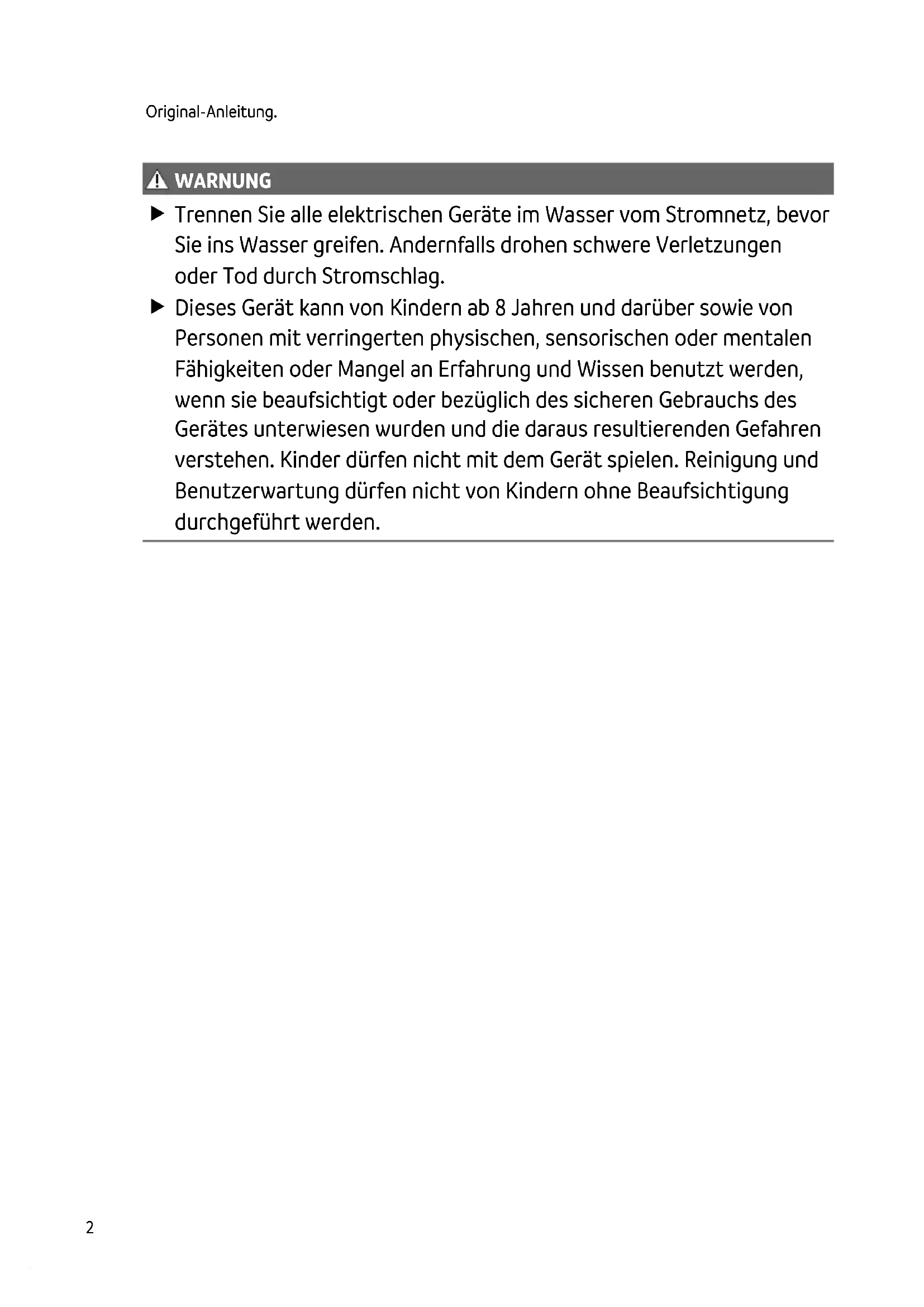

WARNUNG WARNUNG Trennen Sie alle elektrischen Geräte im Wasser vom Stromnetz, bevor Sie ins Wasser greifen. Andernfalls drohen schwere Verletzungen oder Tod durch Stromschlag. Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.DE

Sicherheitshinweise Elektrischer Anschluss

• Für die Elektroinstallation im Außenbereich gelten spezielle Vorschriften. Die Elektroinstalla- tion darf nur von einer Elektrofachkraft ausgeführt werden. – Die Elektrofachkraft ist aufgrund ihrer fachlichen Ausbildung, Kenntnisse und Erfahrungen qualifiziert und darf Elektroinstallationen im Außenbereich durchführen. Sie kann mögliche Gefahren erkennen und beachtet die regionalen und nationalen Normen, Vorschriften und Bestimmungen. – Bei Fragen und Problemen wenden Sie sich an eine Elektrofachkraft.

• Schließen Sie das Gerät nur an, wenn die elektrischen Daten von Gerät und Stromversorgung übereinstimmen.

• Schließen Sie das Gerät nur an einer vorschriftsmäßig installierten Steckdose an.

• Das Gerät muss über eine Fehlerstrom-Schutzeinrichtung (RCD) mit einem Bemessungsfehler- strom von maximal 30 mA abgesichert sein.

• Verlängerungsleitungen und Stromverteiler (z. B. Steckdosenleisten) müssen für die Verwen- dung im Freien geeignet sein (spritzwassergeschützt).

• Schützen Sie offene Stecker und Buchsen vor Feuchtigkeit. Sicherer Betrieb

• Verwenden Sie das Gerät nicht, wenn elektrische Leitungen oder Gehäuse beschädigt sind.

• Entsorgen Sie das Gerät, wenn seine Netzanschlussleitung beschädigt ist. Die Netzanschluss- leitung kann nicht ersetzt werden.

• Die Laufeinheit im Gerät enthält einen Magneten mit starkem Magnetfeld, das Herzschrittma- cher oder implantierte Defibrillatoren (ICD) beeinflussen kann. Halten Sie zwischen Implantat und Magnet einen Abstand von mindestens 0,2 m ein.

• Tragen oder ziehen Sie das Gerät nicht an der elektrischen Leitung.

• Verlegen Sie Leitungen so, dass sie vor Beschädigungen geschützt sind und dass niemand dar- über fallen kann.

• Nehmen Sie niemals technische Änderungen am Gerät vor.

• Führen Sie nur die Arbeiten am Gerät durch, die in dieser Anleitung beschrieben sind.

• Verwenden Sie nur Original-Ersatzteile und -Zubehör.

• Wenden Sie sich bei Problemen an den autorisierten Kundendienst oder an OASE.4 Bestimmungsgemäße Verwendung Verwenden Sie das in dieser Anleitung beschriebene Produkt ausschließlich wie folgt:

• Zum Pumpen von normalem Teichwasser für Filtersysteme, Wasserfallsysteme und Bach- laufsysteme.

• Unter Einhaltung der technischen Daten. (→ Technische Daten)

• Unter Einhaltung der zulässigen Wasserwerte. (→ Zulässige Wasserwerte) Für das Gerät gelten folgende Einschränkungen:

• Nicht in Schwimmteichen verwenden.

• Niemals mit anderen Flüssigkeiten als Wasser betreiben.

• Niemals ohne Wasserdurchfluss betreiben.

• Nicht in Verbindung mit Chemikalien, Lebensmitteln, leicht brennbaren oder explosiven Stof- fen einsetzen.

• Nicht an die Hauswasserversorgung anschließen.

• Nicht für gewerbliche oder industrielle Zwecke verwenden.

• Nach EMV (Elektromagnetische Verträglichkeit) ist dies ein Gerät der Klasse A. In Wohnumge- bungen kann das Gerät Funkstörungen verursachen. Es obliegt dem Anwender, angemessene Maßnahmen zu ergreifen.DE

Produktbeschreibung Übersicht

Eingang 1 (Saugseite)

Eingang 2 (Saugseite)

Anschluss des Vorlaufs aus einem Teich bei Trockenaufstellung.

• Für die Trockenaufstellung muss die Pumpe ohne Filtergehäuse aufgestellt werden.

Ausgang (Druckseite)

• Anschluss des Rücklaufs in den Teich (z. B. über einen Bachlauf).

Stufenschlauchtülle mit Kugelgelenk für Ausgang.

Stufenschlauchtülle für Eingang 2 (Trockenaufstellung).

Schlauchschellen zur Fixierung von Schläuchen auf den Schlauchtüllen.

Netzkabel mit Netzstecker

Symbole auf dem Gerät

Das Gerät ist staubdicht und wasserdicht bis 4 m.

Mögliche Gefahren für Personen mit Herzschrittmachern.

Schützen Sie das Gerät vor direkter Sonneneinstrahlung.

Entsorgen Sie das Gerät nicht mit dem normalen Hausmüll.

Lesen Sie die Gebrauchsanleitung.6 Installationsvarianten AMX0177

• Variante (a): Pumpe getaucht aufstellen – Die Pumpe wird im Teich bzw. Becken positioniert. – Wasserförderung über den Filterkorb.

• Variante (b): Pumpe trocken aufstellen – Die Pumpe wird ohne Filterkorb außerhalb des Teiches bzw. Beckens aber unterhalb des Wasserspiegels aufgestellt. – Wasserförderung über einen Satellitenfilter oder Skimmer.DE

Aufstellen und Anschließen Die Pumpe kann getaucht (im Wasser) oder trocken (außerhalb vom Wasser) aufgestellt werden.

WARNUNG Schwere Verletzungen oder Tod beim Betrieb des Geräts in einem Schwimmteich. Durch defekte elektrische Geräteteile wird das Wasser unter gefährliche elektrische Spannung gesetzt. Gerät nicht im Schwimmteich verwenden. VORSICHT Drehende Bauteile im Bereich des Saugstutzens und des Druckstutzens. Verletzungen sind mög- lich, wenn Sie in die Stutzen hineingreifen. Beachten Sie insbesondere: Ein aufgrund Überlast gestopptes Gerät kann unerwartet anlaufen! Fassen Sie nicht in die Öffnung des Saugstutzens oder Druckstutzens, wenn der Netzstecker gesteckt ist. Wenn die Stutzen im Betrieb frei zugänglich sind, z. B., wenn keine Schläuche angeschlossen sind, sichern Sie die Stutzen mit einem Berührschutz. Der Berührschutz ist als Zubehör erhält- lich. Alle Gerätekomponenten dürfen nicht über längere Zeit direkter Sonneneinstrahlung ausge- setzt werden, da dies zu Beschädigung führen kann. Verwenden Sie ggf. eine Schutzabde- ckung.8 Gerät getaucht aufstellen Anschließen

• Je größer der Schlauchdurchmesser ist, je kleiner sind die Reibungsverluste in den Leitungen und desto besser ist die Durchflussmenge.

• Der Schlauchdurchmesser darf durch eine Schlauchtülle nicht unnötig eingeschränkt werden. Kürzen Sie die Schlauchtülle ggf. entsprechend dem Schlauchdurchmesser.

Stecken Sie noch nicht den Netzstecker in die Steckdose! Aufstellen

• Stellen Sie die Pumpe waagerecht auf einem festen Untergrund auf.

• Sorgen Sie für einen sicheren Stand der Pumpe.

• Wir empfehlen, bei verschlammtem bzw. verschmutztem Wasser die Pumpe bzw. die saugsei- tig angeschlossenen Komponenten (Skimmer, Satellitenfilter, Bodenablauf etc.) erhöht über dem Boden aufzustellen. Dadurch wird das Ansaugen von Partikeln verringert, was die Lebens- dauer der Laufeinheit erhöht.

• Betreiben Sie die Pumpe nur, wenn sie mindestens mit 10 cm Wasser bedeckt ist. Andernfalls kann sie Luft ziehen.

Mittels Zugseils können Sie die Pumpe einfach aus dem Wasser ziehen. − Ziehen Sie das Zugseil durch die runden Öffnungen an der Filterunterschale und verkno- ten es.DE

Gerät trocken aufstellen Für die Trockenaufstellung muss die Pumpe ohne Filtergehäuse aufgestellt werden. Umrüsten AMX0175 Anschließen

• Am Eingang (IN) und am Ausgang (OUT) können Schläuche oder Rohre angeschlossen werden. – Anschlüsse für Schläuche sind im Lieferumfang enthalten. Deren Montage ist im Folgenden beschrieben.

• Der saugseitige Schlauch (IN) darf im Durchmesser nicht kleiner sein als der druckseitige Schlauch (OUT).

• Je größer der Schlauchdurchmesser ist, je kleiner sind die Reibungsverluste in den Leitungen und desto besser ist die Durchflussmenge.

• Der Schlauchdurchmesser darf durch eine Schlauchtülle nicht unnötig eingeschränkt werden. Kürzen Sie die Schlauchtülle ggf. entsprechend dem Schlauchdurchmesser.

• Die Pumpe kann Partikel bis zu 8 mm durchleiten. Bei größeren Partikeln blockiert die Pumpe. Wir empfehlen, saugseitig einen Filter oder Skimmer zu installieren. AMX0005 Stecken Sie noch nicht den Netzstecker in die Steckdose!10 Aufstellen

• Stellen Sie die Pumpe waagerecht auf einem festen Untergrund auf.

• Sorgen Sie für einen sicheren Stand der Pumpe.

• Die Pumpe darf keinem direkten Sonnenlicht ausgesetzt sein.

• Der Aufstellort muss ausreichend belüftet sein, damit die Pumpe nicht überhitzt.

Inbetriebnahme HINWEIS Gerät wird zerstört, wenn es mit einem Dimmer betrieben wird. Es enthält empfindliche elektri- sche Bauteile. Gerät nicht an eine dimmbare Stromversorgung anschließen. HINWEIS Die Pumpe darf nicht trockenlaufen. Andernfalls kann die Pumpe zerstört werden. Betreiben Sie die Pumpe nur, wenn sie getaucht bzw. geflutet ist. Einschalten / Ausschalten

• Einschalten: Stecken Sie den Netzstecker in die Steckdose. – Das Gerät schaltet sich sofort ein.

• Ausschalten: Ziehen Sie den Netzstecker aus der Steckdose. Environmental Function Control (EFC) Die Pumpe vollzieht bei Inbetriebnahme und anschließend im Betrieb alle 20 ... 40 Minuten auto- matisch einen vorprogrammierten Selbsttest (Environmental Function Control (EFC)). Die Pumpe erkennt, ob sie sich im Trockenlauf/Blockierung oder im getauchten Zustand befindet. Im Falle von Trockenlauf/Blockierung schaltet die Pumpe automatisch nach 60 bis 120 Sekunden aus. Unterbrechen Sie im Störfall die Stromzufuhr und "fluten Sie die Pumpe" bzw. entfernen Sie das Hindernis. Danach können Sie das Gerät wieder in Betrieb nehmen.12 Reinigung und Wartung VORSICHT Verletzungsgefahr durch unvorhersehbares Anlaufen. Geräteinterne Überwachungsfunktionen können das Gerät abschalten und selbsttätig wieder einschalten. Vor Arbeiten am Gerät Netzstecker ziehen. HINWEIS Verwenden Sie keine aggressiven Reinigungsmittel oder chemische Lösungen. Diese Mittel kön- nen das Gehäuse beschädigen, die Funktion des Geräts beeinträchtigen und sie schaden den Tie- ren, Pflanzen und der Umwelt. Reinigen Sie das Gerät möglichst mit klarem Wasser und einer weichen Bürste oder einem Schwamm; bei hartnäckigen Verschmutzungen unter Zuhilfenahme der empfohlenen Reini- gungsmittel. Gerät zerlegen

• Ziehen Sie den Netzstecker und entfernen Sie alle Anschlüsse.

• Zerlegen Sie das Gerät wie in der Abbildung gezeigt. AMX0175

• Bauen Sie das Gerät in umgekehrter Reihenfolge zusammen.

• Prüfen Sie beim Zusammenbauen, dass – die Pumpe in der Halterung fixiert ist. – das Netzkabel durch die Nut am Gehäuse herausgeführt wird und dass es nicht stark ge- knickt oder eingeklemmt wird. Gerät reinigen Reinigen Sie das Gerät nach Bedarf, aber mindestens 2-mal jährlich. − Reinigen Sie an der Pumpe besonders die Laufeinheit und das Pumpengehäuse.

• Empfohlene Reinigungsmittel bei hartnäckigen Verkalkungen: – Pumpenreiniger PumpClean von OASE. – Essig- und chlorfreien Haushaltsreiniger.

• Nach dem Reinigen alle Teile mit klarem Wasser gründlich abspülen.DE

Laufeinheit ersetzen HINWEIS Die Laufeinheit wird im Motorblock durch ein Lager geführt. Dieses Lager ist ein Verschleißteil und sollte gleichzeitig mit der Laufeinheit gewechselt werden. Das Wechseln des Lagers erfordert besondere Kenntnisse und Werkzeuge. Lassen Sie das La- ger durch den OASE-Fachhändler wechseln oder schicken Sie die Pumpe zu OASE. HINWEIS Die Laufeinheit enthält einen starken Magneten, der magnetische Partikel (z. B. Eisenspäne) an- zieht. Verbleibende Partikel können irreparable Schäden an Laufeinheit und Motorblock verursa- chen. Befreien Sie die Laufeinheit vor dem Einbauen sorgfältig von anhaftenden Partikeln.

• Zerlegen Sie den Motorblock wie in der Abbildung gezeigt.

• Reinigen Sie die Komponenten mit einer Bürste unter klarem Wasser.

• Prüfen Sie alle Teile auf Beschädigung. Erneuern Sie beschädigte oder verschlissene Teile.

• Bauen Sie den Motorblock in umgekehrter Reihenfolge zusammen. AMX017614 Lagern/Überwintern Nehmen Sie das Gerät bei Wassertemperaturen unter +4 °C oder spätestens bei zu erwartendem Frost außer Betrieb.

• Reinigen Sie das Gerät gründlich.

• Prüfen Sie das Gerät auf Beschädigungen und ersetzen Sie ggf. beschädigte Teile.

• Lagern Sie die Pumpe getaucht oder mit Wasser befüllt in einer frostfreien Umgebung. Dabei den Netzstecker nicht ins Wasser tauchen! Störungsbeseitigung Störung Ursache Abhilfe Die Pumpe läuft nicht an Netzspannung fehlt Netzspannung überprüfen Zuleitungen geknickt Zuleitungen knickfrei verlegen Zuleitungen verstopft

Zuleitungen kontrollieren/reinigen

Laufeinheit ist blockiert

Blockade beseitigen, Laufeinheit auf Leichtgängigkeit prüfen

Fördermenge ungenügend

Filtergehäuse verstopft

Zu hohe Verluste in den Zulei- tungen

Schläuche auf nötiges Minimum kürzen, unnötige Verbindungsteile entfernen, grö- ßere Schlauchdurchmesser verwenden

Laufeinheit ist schwergängig

Laufeinheit auf Leichtgängi gkeit prüfen Pumpe schaltet nach kurzer Laufzeit ab

Wasser stark verschmutzt

Laufeinheit ist blockiert

Blockade beseitigen, Laufeinheit auf Leichtgängigkeit prüfen

Pumpe ist trocken gelaufen

Zuleitungen kontrollieren/reinigen, Tauch- tiefe erhöhen (min. 10 cm unter Wasser- oberfläche) Wassertemperatur zu hoch Maximal zulässige Wassertemperatur ein- halten. (→ Technische Daten)DE

Technische Daten Gerätedaten AquaMax Eco Classic

V AC 220 … 240 Netzfrequenz

Max. Leistungsaufnahme

Max. Förderleistung l/h

Max. Korngröße Grobschmutz

Wassertemperatur (Ge- tauchte Aufstellung)

+4... +35 +4... +35 +4... +35 +4... +35 Außer Betrieb

In Betrieb und Konvektion

Anschlussspannung V AC 220 … 240 Netzfrequenz

Max. Leistungsaufnahme

G1½ G1½ G1½ Anschluss Schlauch

Filterzulauffläche cm²

Wassertemperatur (Ge- tauchte Aufstellung)

Umgebungstemperatur (Trockenaufstellung)

In Betrieb und Konvektion

In Betrieb und Zwangskühlung

Zulässige Wasserwerte Frischwasser, Teichwasser

Härte °dH 8 … 15 Freies Chlor mg/l <0,3 Chloridgehalt mg/l <250 Salzgehalt

<0,4 Gesamttrockenrückstand

• Lager im Motorblock Entsorgung HINWEIS Dieses Gerät darf nicht als Hausmüll entsorgt werden. Entsorgen Sie das Gerät über das dafür vorgesehene Rücknahmesystem. Bei Fragen wenden Sie sich an Ihr örtliches Entsorgungsunternehmen. Dort erhalten Sie Infor- mationen über die ordnungsgemäße Entsorgung des Geräts. Machen Sie das Gerät durch Abschneiden der Kabel unbrauchbar.18 Original manual.
