MODE D'EMPLOI AquaMax Eco Classic 55000 OASE

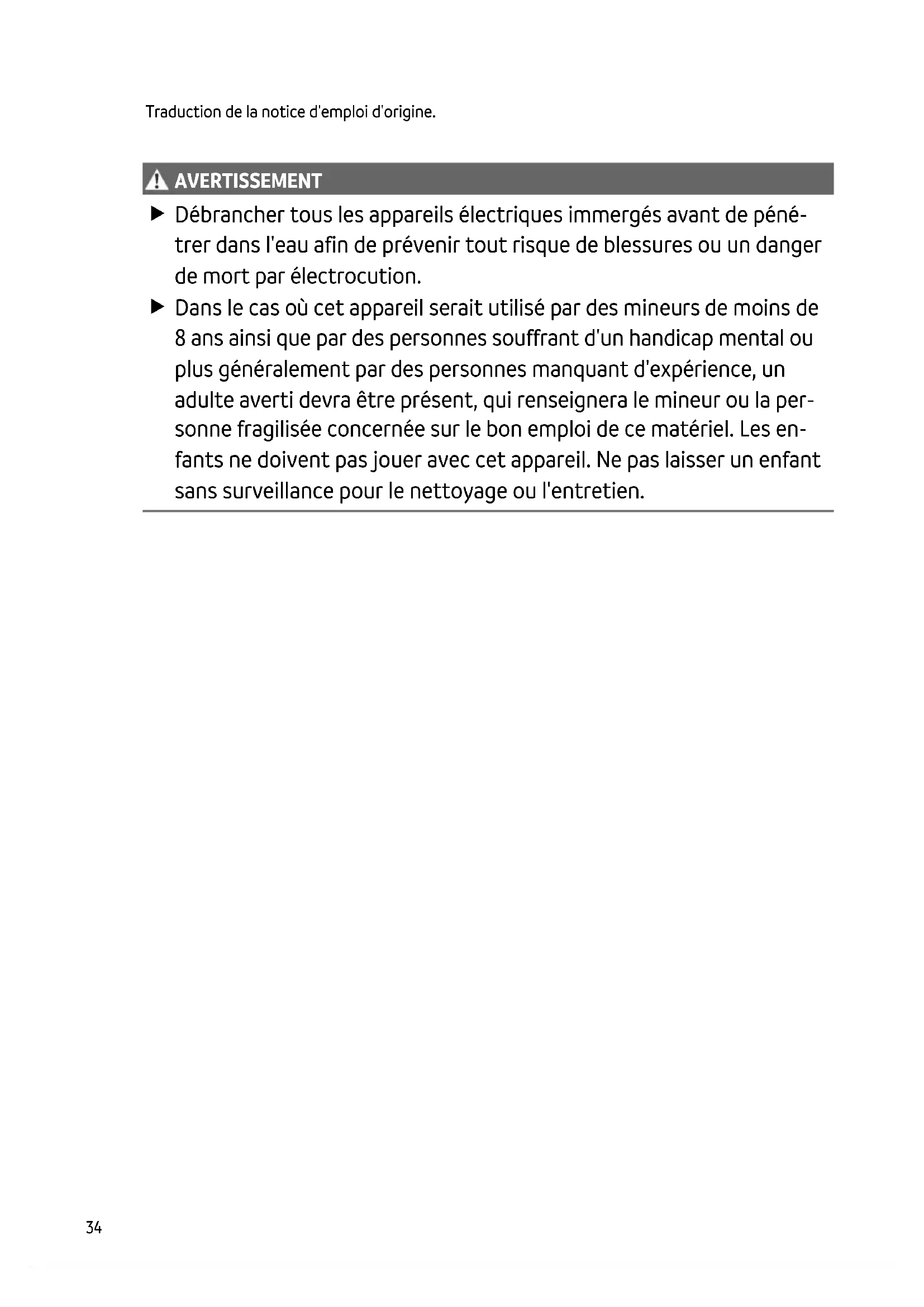

AVERTISSEMENT Débrancher tous les appareils électriques immergés avant de péné- trer dans l'eau afin de prévenir tout risque de blessures ou un danger de mort par électrocution. Dans le cas où cet appareil serait utilisé par des mineurs de moins de 8 ans ainsi que par des personnes souffrant d'un handicap mental ou plus généralement par des personnes manquant d'expérience, un adulte averti devra être présent, qui renseignera le mineur ou la per- sonne fragilisée concernée sur le bon emploi de ce matériel. Les en- fants ne doivent pas jouer avec cet appareil. Ne pas laisser un enfant sans surveillance pour le nettoyage ou l'entretien.FR

Consignes de sécurité Raccordement électrique

• Des dispositions particulières s'appliquent aux installations électriques en extérieur. Seul un électricien qualifié peut réaliser l’installation électrique. – En raison de sa formation professionnelle, de ses connaissances et de son expérience, l'élec- tricien qualifié possède les connaissances nécessaires et a le droit de réaliser des installa- tions électriques en extérieur. Il est capable d’identifier d'éventuels dangers et respecte les normes, règlements et dispositions régionaux et nationaux en vigueur. – En cas de questions et de problèmes, prière de vous adresser à un électricien qualifié.

• Ne brancher l'appareil que lorsque les caractéristiques électriques de l'appareil et de l'alimen- tation correspondent.

• Ne branchez l'appareil que sur une prise de courant installée conformément aux prescriptions.

• L'appareil doit être protégé par un dispositif de protection à courant différentiel-résiduel (RCD) avec un courant différentiel assigné de 30 mA maximum.

• Les câbles de rallonge et le distributeur de courant (p. ex. blocs multiprises) doivent être con- çus pour une utilisation en extérieur (protégé contre les projections d'eau).

• Protégez les fiches et les douilles ouvertes contre l'humidité. Exploitation sécurisée

• Ne pas utiliser l'appareil en cas d'endommagement des câbles électriques ou du boîtier.

• Jetez l'appareil si son câble de raccordement au secteur est endommagé. Le câble de raccor- dement au secteur ne peut pas être remplacé.

• L'unité de fonctionnement dans l'appareil contient un aimant à champ magnétique puissant qui risque d'avoir un impact sur les stimulateurs cardiaques ou les défibrillateurs implantés (ICD). Maintenir une distance minimale de 0,2 m entre l'implant et l'aimant.

• Ne pas soulever ni tirer l'appareil par le câble électrique.

• Poser les câbles de manière à éviter tout risque d'endommagement et de trébuchement.

• Ne jamais procéder à des modifications techniques sur l'appareil.

• Exécuter des travaux sur l'appareil uniquement si ces derniers sont décrits dans la notice d'emploi.

• N’utiliser que des pièces de rechange et des accessoires d’origine.

• En cas de problèmes, adressez-vous au service après-vente autorisé ou contactez OASE.36 Utilisation conforme à la finalité Utilisez le produit décrit dans cette notice uniquement de la manière suivante :

• Pour le pompage d'eau normale d'étang pour filtres, cascades et cours d'eau.

• Dans le respect des caractéristiques techniques. (→ Caractéristiques techniques)

• Dans le respect des valeurs d'eau admissibles. (→ Valeurs admissibles de l’eau) Les restrictions suivantes sont valables pour l'appareil :

• Ne pas utiliser dans des piscines naturelles.

• Ne jamais utiliser dans d'autres liquides que de l'eau.

• Ne jamais utiliser sans débit d'eau.

• Ne pas utiliser en relation avec des produits chimiques, des produits alimentaires, des maté- riaux facilement inflammables ou explosifs.

• A ne pas raccorder à l'alimentation en eau potable.

• Ne pas utiliser à des fins commerciales ou industrielles.

• Selon la classification de la compatibilité électromagnétique, la pompe est un appareil de caté- gorie A. Dans les logements, l'appareil peut causer des interférences. L'utilisateur doit prendre des mesures appropriées.FR

Description du produit Vue d'ensemble

Entrée 1 (côté aspiration)

Entrée 2 (côté aspiration)

Raccordement de l’arrivée provenant d’un bassin en cas d'installation à sec.

• Pour une installation à sec, la pompe doit être installée sans boîtier de filtre.

Sortie (côté refoulement)

• Raccordement de la conduite de retour dans le bassin (par ex. via un cours d'eau).

Embout à étages avec articulation sphérique pour la sortie.

Embout à étages pour l'arrivée 2 (installation à sec).

Collier de serrage pour la fixation des tuyaux sur les embouts à olive.

Câble secteur avec fiche secteur

Symboles sur l'appareil

L'appareil est étanche à la poussière et à l'eau jusqu'à 4

Dangers possibles pour les personnes ayant des stimulateurs cardiaques.

Ne pas exposer directement l'appareil aux rayons du soleil.

Ne pas jeter l'appareil avec les déchets ménagers courants.

Lire la notice d'emploi.38 Variantes d’installation

• Variante (a) : Installer la pompe immergée – La pompe est positionnée dans l’étang ou le bassin. – Pompage d’eau par le panier de filtration.

• Variante (b) : Installer la pompe hors de l’eau – La pompe est placée sans panier de filtration à l'extérieur de l’étang ou du bassin mais en- dessous du niveau de l'eau. – Pompage d’eau par un filtre satellite ou un skimmer.FR

Mise en place et raccordement La pompe peut être installée en immersion (dans l’eau) ou au sec (hors de l’eau).

AVERTISSEMENT Blessures graves voire mortelles en cas d’utilisation de l'appareil dans un étang de baignade. Les pièces défectueuses d’un appareil électrique soumettent l'eau à une tension électrique dange- reuse. Ne pas utiliser l'appareil dans une piscine naturelle. PRUDENCE Composants rotatifs au niveau de la tubulure d'aspiration et de la tubulure de refoulement. Des blessures sont possibles si vous introduisez vos mains dans les tubulures. Notez en particulier : Un appareil arrêté en raison d'une surcharge peut redémarrer de manière inattendue ! N'introduisez pas vos doigts dans l'ouverture de la tubulure d'aspiration ou de refoulement lorsque la fiche de secteur est branchée. Si les tubulures sont librement accessibles pendant le fonctionnement, par exemple si aucun tuyau n'est raccordé, sécurisez les tubulures avec une protection contre le contact. La protec- tion contre le contact est disponible dans les accessoires. Tous les composants de l'appareil ne doivent pas être exposés de manière prolongée à la lu- mière directe du soleil, car cela pourrait les endommager. Utilisez éventuellement une cou- verture de protection.40 Mise en place en immergé de l'appareil Raccordement

• Plus le diamètre du tuyau est grand, plus les pertes par frottement dans les conduites sont faibles et meilleur est le débit.

• Le diamètre du tuyau ne doit pas être inutilement limité par un embout à olive. Si nécessaire, raccourcissez l'embout à olive en fonction du diamètre du tuyau.

Ne branchez pas encore la fiche de secteur dans la prise de courant ! Mise en place

• Installer la pompe à l'horizontale sur un support fixe.

• Veillez à la bonne stabilité de la pompe.

• Nous recommandons de surélever la pompe ou les composants raccordés à l'aspiration (skimmer, filtre satellite, siphon de sol, etc.) en cas d'eau boueuse ou polluée. Cela permet de réduire l'aspiration de particules, ce qui augmente la durée de vie du bloc rotor.

• Ne faites fonctionner la pompe que si elle est recouverte d'au moins 10 cm d'eau. Dans le cas contraire, elle risque d'aspirer de l'air.

Le câble de retrait permet de sortir facilement la pompe de l'eau. − Faites passer le câble de retrait par les ouvertures rondes de la coque inférieure du filtre et le fixer.FR

Mise en place de l'appareil au sec Pour une installation à sec, la pompe doit être installée sans boîtier de filtre. Conversion

• Des tuyaux ou des tubes peuvent être raccordés à l'entrée (IN) et à la sortie (OUT). – Les raccords pour les tuyaux sont inclus. Leur montage est décrit par la suite.

• Le diamètre du tuyau côté aspiration (IN) ne doit pas être inférieur à celui du tuyau côté refou- lement (OUT).

• Plus le diamètre du tuyau est grand, plus les pertes par frottement dans les conduites sont faibles et meilleur est le débit.

• Le diamètre du tuyau ne doit pas être inutilement limité par un embout à olive. Si nécessaire, raccourcissez l'embout à olive en fonction du diamètre du tuyau.

• La pompe est en mesure de faire passer des particules jusqu'à 8 mm. Si les particules sont plus grosses, la pompe se bloque. Nous recommandons d'installer un filtre ou un skimmer côté as- piration.

Ne branchez pas encore la fiche de secteur dans la prise de courant !42 Mise en place

• Installer la pompe à l'horizontale sur un support fixe.

• Veillez à la bonne stabilité de la pompe.

• La pompe ne doit pas être exposée à la lumière directe du soleil.

• Le lieu d'installation doit être suffisamment aéré pour que la pompe ne surchauffe pas.

Mise en service REMARQUE L'appareil est détérioré lorsqu’il est utilisé avec un variateur. Il contient des composants élec- triques fragiles. Ne pas raccorder l'appareil à une alimentation en courant avec variateur. REMARQUE La pompe ne doit pas fonctionner en marche à sec. Dans le cas contraire, la pompe pourrait être détériorée. Ne faites fonctionner la pompe que lorsqu'elle est immergée.

Mise en circuit / mise hors circuit

• Mise en circuit : Branchez la fiche de secteur dans la prise de courant. – L'appareil est allumé après une courte phase de démarrage.

• Mettre hors circuit : retirer la fiche secteur de la prise de courant. Environmental Function Control (EFC) La pompe exécute un test automatique au démarrage, puis tous les 20 ... 40 minutes, la pompe effectue automatiquement un autotest préprogrammé (Environmental Function Control (EFC)). La pompe reconnaît si elle se trouve en marche à sec / à l'état bloqué ou immergé. En cas de marche à sec / de blocage, la pompe se met automatiquement hors circuit après 60 à 120 se- condes. Lors d’un dérangement, interrompez l'alimentation électrique, « immergez la pompe dans l’eau » ou bien retirez l’obstacle. Vous pouvez ensuite remettre l’appareil en service.44 Nettoyage et entretien PRUDENCE Risque de blessure découlant d'un démarrage imprévu. Les fonctions de surveillance internes de l'appareil peuvent l’éteindre puis le rallumer automatiquement. Débrancher la prise de secteur avant d'exécuter des travaux sur l'appareil. REMARQUE N’utiliser ni produits de nettoyage agressifs ni solutions chimiques. En effet, ces produits peu- vent endommager le boîtier, altérer le fonctionnement de l'appareil et nuire aux animaux, aux plantes et à l'environnement. Nettoyez l'appareil si possible avec de l'eau claire et une brosse douce ou une éponge ; pour éliminer des encrassements tenaces, employez les produits de nettoyage recommandés.

• Débranchez la fiche de secteur et déconnectez tous les raccordements.

• Démontez l'appareil comme indiqué sur l'illustration.

• Remontez l'appareil dans l'ordre inverse.

• Lors de l'assemblage, vérifiez que – la pompe est bien fixée dans le support. – le câble secteur sort par la rainure du boîtier et n’est pas fortement plié ou coincé. Nettoyage de l'appareil Nettoyez l'appareil selon les besoins et au moins 2 fois par an. − Nettoyer en particulier l'unité de fonctionnement et le corps de pompe.

• Produits de nettoyage recommandés en cas d'entartrages tenaces : – Nettoyant pour pompe PumpClean de OASE. – Détergents ménagers exempts de vinaigre et de chlore.

• Après le nettoyage, rincer méticuleusement toutes les pièces à l'eau claire.FR

Remplacer l'unité de fonctionnement REMARQUE L'unité de fonctionnement est guidé dans le bloc moteur par un palier. Ce palier est une pièce d'usure et doit être remplacé en même temps que l'unité de fonctionnement. Le remplacement du palier demande des connaissances et des outils spéciaux. Confier le rem- placement du palier au distributeur spécialisé OASE ou envoyer la pompe à OASE. REMARQUE L'unité de fonctionnement contient un puissant aimant qui attire les particules magnétiques (p. ex. les copeaux de fer). Les particules qui restent risquent d'être à l'origine de dommages irrépa- rables sur l'unité de fonctionnement et le bloc moteur. Avant le montage de l’unité de fonctionnement, éliminer soigneusement toutes traces de par- ticules adhérentes.

• Démontez le bloc moteur comme indiqué sur l'illustration.

• Nettoyer les composants à l’eau propre avec une brosse.

• Vérifiez l’absence d’endommagement de toutes les pièces. Remplacez les pièces endomma- gées ou usées.

• Remontez le bloc moteur dans l'ordre inverse.

AMX017646 Stockage / entreposage pour l'hiver Mettre l’appareil hors service lorsque la température de l'eau est inférieure à +4 °C ou au plus tard à l'annonce de gel.

• Nettoyez soigneusement l’appareil.

• Vérifiez si l'appareil est endommagé et, le cas échéant, remplacez les pièces endommagées.

• Stockez la pompe immergée ou remplie d’eau et à l’abri du gel. Ne plongez pas la fiche de sec- teur dans l'eau ! Dépannage Dérangement Cause Solution La pompe ne démarre pas Absence de tension secteur Vérifier la tension secteur Conduites d'alimentations pliées Poser les conduites d'alimentation sans les plier Conduites d'alimentation bou- chées Contrôler/nettoyer les conduites d'ali- mentation Le bloc rotor est bloqué Éliminer le blocage, vérifier la liberté de mouvement du bloc rotor La pompe ne refoule pas Débit de pompe insuffisant

Corps de filtre colmaté Nettoyer les enveloppes filtrantes Pertes excessives dans les con- duites d'amenée

Raccourcir les tuyaux au minimum néces- saire, enlever les raccords inutile s, utiliser des tuyaux de plus grand diamètre. Bloc rotor grippé Contrôler la liberté de mouvement du bloc rotor La pompe s'arrête après une courte période de marche

L'eau est très sale Nettoyer la pompe Le bloc rotor est bloqué

Éliminer le blocage, vérifier la liberté de mouvement du bloc rotor La pompe a marché à sec

Contrôler/nettoyer les conduites d'ali- mentation, augmenter la profondeur d'im- mersion (au moins 10 cm sous la surface de l'eau)

Température d'eau excessive

Respecter la température d'eau maximale autorisée. (→  Caractéristiques techniques)FR

Caractéristiques techniques Données d’appareils AquaMax Eco Classic

V CA 220 à 240 Fréquence du réseau

Puissance max. absorbée

Capacité max. de refoulement l/h

Hauteur de refoulement max.

2,2 2,6 2,8 3,2 Indice de protection

IP68 IP68 IP68 IP68 Profondeur max. d'immersion

Diamètre des grains maximal des impuretés grossières

Surface d’entrée du filtre

Température de l’eau (installation immergée)

En service et en convection

Longueur du câble de connexion

Tension de raccordement V CA 220 à 240 Fréquence du réseau

Puissance max. absorbée

Capacité max. de refoulement

Hauteur de refoulement max.

Profondeur max. d'immersion

Côté refoulement Filetage

25, 32, 38 25, 32, 38 25, 32, 38 Diamètre des grains maximal des impuretés grossières

Surface d’entrée du filtre cm²

Température de l’eau (installation immergée)

Température ambiante (installation à sec)

En service et en convection

En service et re- froidissement forcé

Longueur du câble de connexion

Valeurs admissibles de l’eau

eau douce, eau de bassin Valeur pH

Dureté °dH 8 … 15 Chlore libre mg/l <0,3 Teneur en chlorure mg/l <250 Teneur en sel

<0,4 Résidu sec total mg/l

• Unité de fonctionnement Recyclage REMARQUE Il est interdit d’éliminer cet appareil avec les déchets ménagers. Mettre l'appareil au rebut par le biais du système de reprise prévu à cet effet. Prenez contact avec votre entreprise locale de traitement des déchets si vous avez des ques- tions. Elle vous fournira les informations relatives à l’élimination réglementaire de l’appareil. Mettez l’appareil hors d’usage en sectionnant les câbles.50 Originele handleiding.
