ПОСІБНИК КОРИСТУВАЧА AquaMax Eco Classic 55000 OASE

Посібник з експлуатації

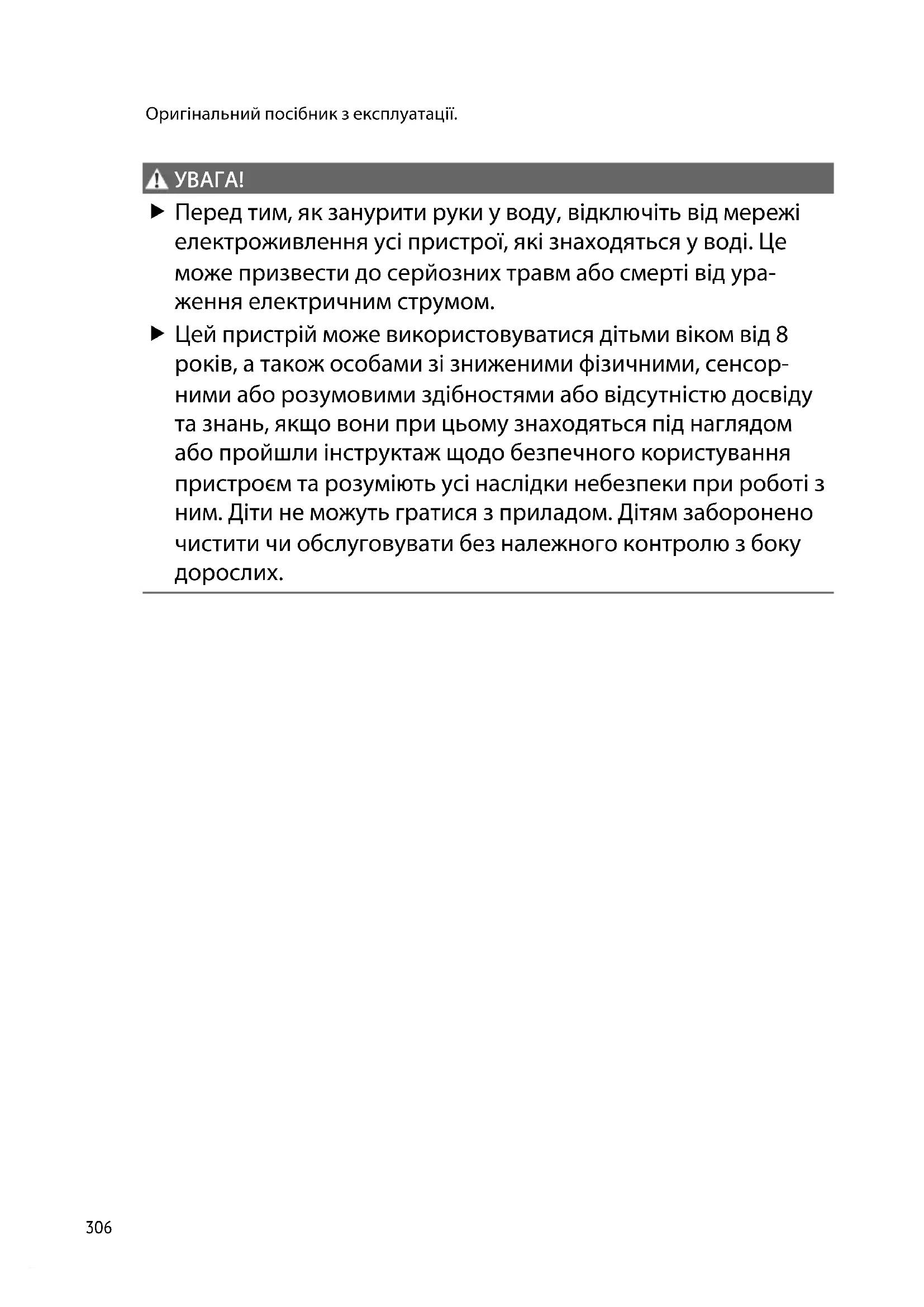

Перед тим, як занурити руки у воду, відключіть від мережі електроживлення усі пристрої, які знаходяться у воді. Це може призвести до серйозних травм або смерті від ура- ження електричним струмом. Цей пристрій може використовуватися дітьми віком від 8 років, а також особами зі зниженими фізичними, сенсор- ними або розумовими здібностями або відсутністю досвіду та знань, якщо вони при цьому знаходяться під наглядом або пройшли інструктаж щодо безпечного користування пристроєм та розуміють усі наслідки небезпеки при роботі з ним. Діти не можуть гратися з приладом. Дітям заборонено чистити чи обслуговувати без належного контролю з боку дорослих.UK

Інструкція з техніки безпеки Електричне приєднання

• Для електричних пристроїв на відкритому повітрі застосовуються спеціальні пра- вила. Електромонтажні роботи може виконувати лише кваліфікований електрик. – Електрик повинен мати відповідну кваліфікацію, знання та досвід, і мати дозвіл проводити електромонтажні роботи на вулиці. Він повинен усвідомлювати мо- жливу небезпеку та дотримуватися регіональних та національних стандартів, правил та норм. – У разі виникнення питань і проблем звертайтеся до кваліфікованого електрика.

• Під’єднуйте пристрій лише у випадку, якщо його електричні характеристики збіга- ються з даними джерела живлення.

• Підключайте пристрій тільки до правильно встановленої розетки.

• Пристрій має бути захищено диференційним вимикачем (RCD) з максимальним номінальним диференційним струмом 30 мА.

• Подовжувачі й розподільники (наприклад, колодки) повинні бути призначені для використання на відкритому повітрі (захищені від водяних бризок).

• Захистіть відкриті штекери та роз’єми від вологи. Безпечна експлуатація

• Не використовуйте пристрій у разі пошкодження електричних з'єднань або кор-

• Утилізуйте пристрій, якщо мережевий з’єднувальний кабель пошкоджено. Мере- жевий з’єднувальний кабель замінити неможливо.

• Турбіна пристрою містить у своїй конструкції магніт із сильним магнітним полем, що може вплинути на роботу кардіостимулятора або імплантованого дефібриля- тора (ICD). Зберігайте відстань не менше 0,2 м між імплантатом і магнітом.

• Не переносьте і не тягніть пристрій за електричний кабель.

• Кабелі слід прокладати так, щоб захистити їх від пошкоджень і не створювати не- безпеку падіння для людей.

• Не здійснюйте технічних змін у пристрої.

• Проводьте з пристроєм тільки ті роботи, які описані в цій інструкції.

• Використовуйте тільки оригінальні запасні частини і оригінальні комплектуючі.

• Якщо виникли проблеми, зверніться до уповноваженої служби обслуговування клієнтів або в компанію OASE.308 Використання пристрою за призначенням Використовуйте пристрій, описаний у цій інструкції, лише наступним чином:

• Для перекачування звичайної ставкової води для фільтрів, водоспадів та штучних

• Відповідно до технічних характеристик. (→ Технічні характеристики)

• З дотриманням дозволених параметрів якості води. (→ Допустимі характеристики

На прилад поширюються наступні обмеження:

• Не використовувати у ставку, призначеному для плавання.

• Ніколи не перекачуйте іншу рідину, крім води.

• Ніколи не експлуатувати без подачі води.

• Не допускати контакту з хімікатами, харчовими продуктами, легкозаймистими та вибуховими матеріалами

• Не підключати до водопроводу в будинку.

• Не для комерційного або промислового використання.

• Відповідно до норм електромагнітної сумісності (EMC) - це пристрій класу А. У жи- тлових районах пристрій може спричиняти радіоперешкоди. Користувач повинен вжити належних заходів.UK

Вхід 1 (сторона всмоктування)

Вхід 2 (сторона всмоктування)

Патрубок шлангу подачі зі ставка при встановленні у сухому місці.

Для варіанту встановлення в сухому місці насос повинен встановлюватись без кор- пуса фільтра.

Вихід (сторона нагнітання)

• Патрубок зливного шлангу у ставок (напр., через течію струмка).

Ступінчастий шланговий наконечник зі шаровим з'єднанням для випуску.

Ступінчастий шланговий наконечник для входу 2 (встановлення у сухому місці).

Шлангові хомути для фіксації шлангів на наконечниках для шлангів.

Мережевий кабель зі штекером

Пристрій водонепроникний до 4 м і має захист від пилу.

Небезпечно для осіб з кардіостимулятором.

Захистіть пристрій від попадання прямих сонячних променів.

Заборонено утилізувати пристрій із звичайним побутовим сміттям.

Прочитайте інструкцію з експлуатації.310 Варіанти встановлення

• Варіант (a): Встановлення насосу в зануреному положенні – Насос розташований у ставку та/або водоймі. – Подача води через фільтрувальний кошик.

• Варіант (b): Встановлення насосу в сухому місці – Насос встановлюється поза межами ставка та/або водойми нижче рівня повер- хні води без фільтрувального кошика. – Подача води через супутниковий фільтр або скиммер.UK

Встановлення та підключення Насос можна встановлювати безпосередньо зануреним (у воді) або в сухому місці (поза водою).

Пристрій може стати причиною серйозних травм або смерті, якщо він використову- ється в плавальному ставку. У воді може виникати небезпечна електрична напруга через несправні електричні деталі пристрою. Використовуйте прилад тільки якщо в воді немає людей.

Деталі, що обертаються в зоні всмоктувального патрубка та напірного патрубка. Мо- жливе отримання травм, якщо братись руками за патрубки. Зверніть особливу увагу: Через перевантаження, пристрій що зупинився може рап- тово запуститися! Не торкайтесь отвору всмоктувального патрубка та напірного патрубка, коли ме- режевий штекер вставлений в розетку. Якщо під час експлуатації доступ до патрубків відкритий, напр., якщо не під'єднані шланги, то патрубки необхідно закрити засобами захисту від торкання. Засоби за- хисту від пропонуються як додаткове обладнання. Не дозволяється піддавати компоненти пристрою впливу прямих сонячних променів протягом тривалого часу, оскільки це може призвести до їхнього по- шкодження. За потреби використовуйте захисне покриття.312 Занурення пристрою Підключення

• Що більше діаметр шланга, то менше втрати через тертя в трубопроводах і ліпше пропускна здатність.

• Не слід обмежувати діаметр шланга шланговою насадкою без реальної потреби. Укоротіть шлангову насадку відповідно до діаметра шланга.

Поки не вставляйте мережевий штекер в розетку! Встановлення

• Покладіть насос горизонтально на тверду поверхню.

• Переконайтесь, що насос знаходиться в безпечному положенні.

• У разі брудної або замуленої води ми рекомендуємо встановлювати насос або його компоненти, під’єднані на стороні всмоктування (скіммер, супутній фільтр, злив у днищі тощо), вище рівня дна. Це перешкоджає засмоктуванню частинок і підвищує строк служби робочого колеса.

• Експлуатуйте насос, тільки коли він занурений у воду щонайменше на 10 см. Ін- акше він може засмоктувати повітря.

За допомогою тросу при потребі можна легко витягнути насос із води. − Протягніть трос через круглі отвори на нижній оболонці фільтру та зав'яжіть на ньому вузол.UK

Установка пристрою в сухому місті Для варіанту встановлення в сухому місці насос повинен встановлюватись без кор- пуса фільтра. Переобладнання

• На вході (IN) та виході (OUT) можна під’єднувати шланги або труби. – Патрубки для шлангів входять до комплекту поставки. Їхній монтаж буде опи- сано нижче.

• Діаметр шланга на стороні всмоктування (IN) не може бути меншим ніж діаметр шланга на стороні напору (OUT).

• Що більше діаметр шланга, то менше втрати через тертя в трубопроводах і ліпше пропускна здатність.

• Не слід обмежувати діаметр шланга шланговою насадкою без реальної потреби. Укоротіть шлангову насадку відповідно до діаметра шланга.

• Насос може пропускати частинки розмірами до 8 мм. Якщо частинки більшого ро- зміру, насос блокується. Ми радимо встановлювати на стороні всмоктування фільтр або скіммер.

Поки не вставляйте мережевий штекер в розетку!314 Встановлення

• Покладіть насос горизонтально на тверду поверхню.

• Переконайтесь, що насос знаходиться в безпечному положенні.

• Захищайте насос від впливу прямих сонячних променів.

• Місце встановлення має добре вентилюватися, щоб насос не перегрівався.

Введення в експлуатацію

Пристрій пошкоджується, коли він використовується з реостатом. Він містить чут- ливі електричні елементи. Не приєднуйте пристрій до джерела живлення з можливістю регулювання.

Не допускайте роботу насоса насухо. Інакше насос може безповоротно пошкоди-

Експлуатувати насос, тільки коли він занурений чи вкритий водою.

• Увімкнення: Вставте штекер в розетку. – Пристрій увімкнеться після короткої стартової фази.

• Вимкнення: Витягніть штекер із розетки. Environmental Function Control (EFC) Під час уведення в експлуатацію, а потім під час експлуатації кожні 20– 40 хвилин насос автоматично виконує попередньо запрограмовану самодіагностику

Environmental Function Control (EFC)). Насос визначає, в якому стані він знахо- диться: сухий хід/блокування або в зануреному стані. У випадку роботи на суху/бло- кування насос автоматично вимикається через 60 - 120 секунд. У разі виникнення помилки, відключіть насос від електромережі і занурте насос у воду або видаліть пе- решкоду. Після цього пристроєм знову можна користуватися.316 Чистка і догляд

Небезпека травмування через непередбачуваний запуск. Функції внутрішнього кон- тролю пристрою можуть вимикати пристрій і автоматично вмикати знову. Перед проведенням робіт на пристрої витягнути вилку з розетки.

Не використовуйте агресивні миючі засоби або хімічні розчини. Ці засоби можуть пошкодити корпус, погіршити функціонування пристрою та завдати шкоди твари- нам, рослинам та навколишньому середовищу. По можливості очищайте пристрій чистою водою та м’якою щіткою або губкою. При стійкому забрудненні використовуйте рекомендовані миючі засоби.

• Витягніть штекер та від'єднайте усі підключення.

• Розберіть пристрій, як показано на малюнку.

• Зберіть пристрій у зворотній послідовності.

• Під час збирання перевірте, щоб – насос був зафіксований в утримувачі. – мережевий кабель був проведений через канавку у корпусі та не був перелама- ний або перетиснутий. Очищення пристрою Очищайте пристрій у разі необхідності, але щонайменше 2 рази на рік. − Особливо ретельно почистіть робоче колесо насоса і корпус насоса.

• Рекомендовані засоби для чищення при стійкому вапняному відкладенні: – Фільтр насоса PumpClean від OASE. – Побутові засоби для чищення на основі оцтової кислоти та хлору.

• Ретельно промити всі деталі чистою водою після чистки.UK

Робоче колесо запускається підшипником у блоці двигуна. Цей підшипник є швид- козношуваною деталлю й замінюється разом із робочим колесом. Заміна підшипника вимагає спеціальних навичок та інструментів. Для заміни під- шипника передайте пристрій дилеру OASE, або надішліть насос до OASE.

У робочому колесі є сильний магніт, який притягує магнітні частинки (наприклад, за- лізну стружку). Частинки, що прилипли, можуть пошкодити робоче колесо та блок

Перш ніж встановлювати робоче колесо, обережно видаліть усі частинки.

• Розберіть блок двигуна, як показано на малюнку.

• Очистьте компоненти щіткою під чистою водою.

• Перевірте відсутність пошкоджень на усіх деталях. Замініть пошкоджені або зно- шені деталі.

• Зберіть блок двигуна у зворотній послідовності.

AMX0176318 Зберігання пристрою, в т. ч. взимку При температурі води нижче за +4 °C або не пізніше настання заморозків слід при- пинити експлуатацію пристрою.

• Ретельно очистіть пристрій.

• Перевірте чи не пошкоджений пристрій й замініть за необх. пошкоджені деталі.

• Зберігайте насос у зануреному положенні або заповненим водою у середовище, яке не замерзає. При цьому мережевий штекер не повинен потрапляти у воду! Усунення несправностей Несправність

Насос не запускається Немає напруги в електрич-

Перевірити напругу в мережі

Лінії підведення перегнуто Прокласти лінії підведення без пере-

Лінії підведення засмічені Перевірити/прочистити лінії підве-

Турбіна заблокована Усунути блокування, перевірити вільне обертання турбіни

Насос не працює Недостатня потужність

Корпус фільтра заблокова-

Почистити частини фільтра

Надто великі втрати в тру-

Укоротіть шланги до необхідної міні- мальної довжини, видаліть непотрі- бні з’єднувальні деталі, викорис- тайте шланги більшого діаметру Тугий хід робочого колеса Перевірте легкість ходу робочого ву-

Через короткий проміжок часу насос вимикається

Вода дуже забруднена Очистити насос Турбіна заблокована Усунути блокування, перевірити вільне обертання турбіни

Насос працював без води Перевірте/прочистьте лінії підве- дення, збільште глибину занурення (щонайменше 10 см від поверхні

Дотримуйтеся максимально допус- тимої температури води. (

Технічні характеристики Технічні данні пристрою AquaMax Eco Classic

Напруга мережі живлення

Макс. споживана потужність

Макс. потужність подачі

Макс. глибина занурення

G1½ G1½ З’єднання шла-

Макс. розмір частинок бруду

Підвідна площа фільтра

Температура навко- лишнього середо- вища (встановлення в сухому місці)

При експлуата- ції та конвекції

При експлуата- ції та примусо- вому охоло-

Довжина з'єднувального кабелю

Напруга мережі живлення

Макс. споживана потужність

Макс. потужність подачі

3,3 3,4 3,7 Ступінь захисту

IP68 IP68 IP68 Макс. глибина занурення

25, 32, 38 25, 32, 38 25, 32, 38 Макс. розмір частинок бруду

Підвідна площа фільтра

+4 ... +35 +4 ... +35 +4 ... +35 Температура навко- лишнього середо- вища (встановлення в сухому місці)

При експлуата- ції та конвекції

При експлуата- ції та примусо- вому охоло-

Довжина з'єднувального кабелю

Допустимі характеристики води

Питна вода, ставкова вода Значення pH

°dH 8 … 15 Вільний хлор

Загальний сухий залишок

Деталі, що швидко зношуються

Цей пристрій заборонено утилізувати разом із побутовими відходами. Утилізуйте пристрій тільки через передбачену для цього систему повернення від- ходів для переробки. У разі виникнення питань звертайтеся до місцевого підприємства з утилізації від- ходів. Там Вам нададуть усю інформацію щодо належної утилізації приладу. Попередньо необхідно відрізати кабель живлення, щоб зробити пристрій непри- датним для використання.322 Оригинал руководства по эксплуатации.
