BRUKSANVISNING AquaMax Eco Classic 55000 OASE

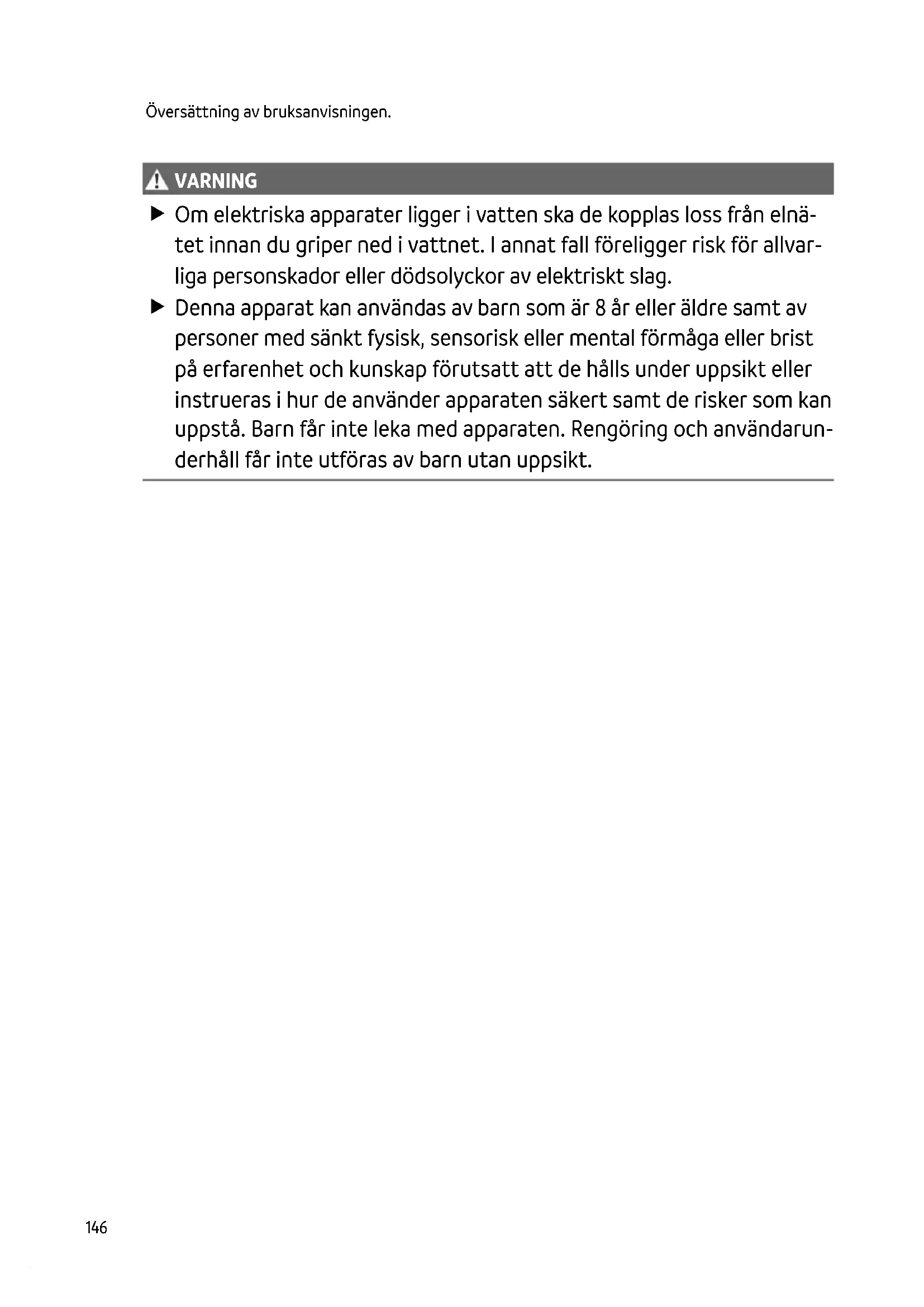

VARNIN G VARNING Om elektriska apparater ligger i vatten ska de kopplas loss från elnä- tet innan du griper ned i vattnet. I annat fall föreligger risk för allvar- liga personskador eller dödsolyckor av elektriskt slag. Denna apparat kan användas av barn som är 8 år eller äldre samt av personer med sänkt fysisk, sensorisk eller mental förmåga eller brist på erfarenhet och kunskap förutsatt att de hålls under uppsikt eller instrueras i hur de använder apparaten säkert samt de risker som kan uppstå. Barn får inte leka med apparaten. Rengöring och användarun- derhåll får inte utföras av barn utan uppsikt.SV

• För elinstallation utomhus gäller särskilda föreskrifter. Elinstallationen får endast utföras av en behörig elinstallatör. – En behörig elinstallatör med yrkesutbildning, kunskaper och erfarenhet är kvalificerad och får därmed utföra elinstallationer utomhus. En behörig elinstallatör kan känna igen faror och beaktar lokala och nationella standarder, föreskrifter och bestämmelser. – Om frågor eller problem uppstår måste du kontakta en elinstallatör.

• Apparaten får endast anslutas om de elektriska data som gäller för apparaten stämmer över- ens med strömförsörjningen.

• Anslut endast apparaten till ett vägguttag som installerats enligt gällande föreskrifter.

• Apparaten måste vara ansluten till en jordfelsbrytare (RCD) vars dimensionerade felström upp- går till max. 30 mA.

• Förlängningskablar och strömfördelare (t ex grenuttag) ska vara godkända för användning ut- omhus (dropptäta).

• Skydda öppna kontakter och uttag mot fukt. Säker drift

• Använd inte apparaten om elektriska ledningar eller kåpor har skadats.

• Avfallshantera apparaten när strömkabeln är skadad. Strömkabeln kan inte bytas ut.

• Drivenheten i apparaten innehåller en magnet med starkt magnetfält som kan påverka pace- makrar eller implanterade defibrillatorer (ICD). Håll minst 0,2 m avstånd mellan implantatet och magneten.

• Bär inte och dra inte apparaten i elkabeln.

• Dra kablarna så att de är skyddade motskador och att ingen kan snava över dem.

• Genomför aldrig tekniska ändringar på apparaten.

• Genomför endast sådana arbeten på apparaten som beskrivs i denna anvisning.

• Använd endast originalreservdelar och -tillbehör.

• Kontakta behörig kundtjänst eller OASE om problem uppstår.148 Ändamålsenlig användning Använd produkten som beskrivs i den här handboken endast på följande sätt:

• För pumpning av normalt dammvatten för filtersystem, vattenfallsystem och bäcksystem.

• Med hänsyn till tekniska data. (→ Tekniska data)

• Med hänsyn till tillåtna vattenvärden. (→ Tillåtna vattenvärden) För apparaten gäller följande begränsningar:

• Ska inte användas i inte i baddammar.

• Använd aldrig apparaten med annan annan vätska än vatten.

• Kör aldrig utan vattengenomströmning.

• Använd inte kombination med kemikalier, livsmedel eller lättantändliga eller explosiva ämnen.

• Anslut den inte till husets vattentilledning.

• Använd inte för kommersiella eller industriella ändamål.

• Detta är en apparat av klass A enligt EMC (elektromagnetisk kompatibilitet). I boendemiljö kan apparaten orsaka radiostörningar. Användaren är ansvarig för att lämpliga åtgärder vidtas.SV

Produktbeskrivning Översikt

Inloppets anslutning ur en damm och torr installation.

Pumpen måste installeras utan filterhus vid torr installation.

Konisk slanganslutning med konisk led för utgång.

Konisk slanganslutning för ingång 2 (torr installation).

Slangklämmor för fixering av slangar i slanganslutningar.

Apparaten är dammtät och vattentät ned till 4

Möjlig risk för personer med pacemaker.

Apparaten får inte kastas i vanliga hushållssopor.

• Variant (b): Installera pumpen torrt – Pumpen placeras utan filterkorg utanför dammen resp. bassängen på en nivå, lägre än vat- tenytan. – Vattenflöde via satellitfilter eller skimmer.SV

Installation och anslutning Pumpen kan installeras nedsänkt (i vatten) eller torrt (utanför vatten).

VARNING Dödsfall eller allvarliga personskador vid användning av denna apparat i en simbassäng. Om elektriska delar på apparaten är skadade blir vattnet strömförande. Använd inte apparaten om personer befinner sig i vattnet. OBS Roterande komponenter i suganslutning och tryckanslutning. Risk för personskador, greppa inte i stoserna. Beakta särskilt: En överbelastad och stoppad apparat kan starta oväntat! Greppa inte in i öppningen mellan suganslutning eller tryckanslutning när stickkontakten är ansluten. Säkra anslutningarna med ett beröringsskydd när de är öppna under driften, t.ex. när anslutna slangar saknas. Beröringsskyddet kan köpas som tillbehör. Apparatens alla komponenter får inte utsätts för direkt solstrålning under längre tid ef- tersom detta kan leda till skador. Använd en skyddskåpa vid behov.152 Installera apparaten nedsänkt Ansluta

• Ju större slangdiameter, desto lägre är friktionsförlusterna i ledningarna och desto bättre blir flödesmängden.

• Slangdiametern får inte begränsas i onödan av en slangkoppling. Vid behov ska slangkopp- lingen kortas av så att den passar till slangdiametern.

Anslut inte stickkontakten till stickuttaget än! Installation

• Ställ pumpen vågrätt stabilt på ett fast underlag.

• Se till att pumpen står stadigt.

• Om vattnet är smutsigt eller fullt av slam rekommenderar vi att pumpen eller komponenter som har anslutits på sugsidan (skimmer, satellitfilter, bottenutlopp osv.) installeras upphöjt från botten. Detta reducerar insugningen av partiklar, vilket i sin tur förlänger livslängden för drivenheten.

• Använd endast pumpen om den täcks av minst 10 cm vatten. I annat fall finns det risk för att den suger in luft.

Det går att enkelt lyfta pumpen ur vattnet med ett dragrep. − Dra ett dragrep genom de runda öppningarna på filterhusets underdel och knyt fast.SV

Installera apparaten torrt Pumpen måste installeras utan filterhus vid torr installation. Bygga om

• Slangar eller rör kan anslutas till ingången (IN) och utgången (OUT). – Anslutningar för slangar medföljer leveransen. Monteringen beskrivs i texten nedan.

• Diametern för slangen (IN) på sugsidan får inte vara mindre än slangen på trycksidan (OUT).

• Ju större slangdiameter, desto lägre är friktionsförlusterna i ledningarna och desto bättre blir flödesmängden.

• Slangdiametern får inte begränsas i onödan av en slangkoppling. Vid behov ska slangkopp- lingen kortas av så att den passar till slangdiametern.

• Partiklar upp till 8 mm kan ledas genom pumpen. Vid större partiklar kommer pumpen att blockeras. Vi rekommenderar att ett filter eller en skimmer installeras på sugsidan.

Anslut inte stickkontakten till stickuttaget än!154 Installation

• Ställ pumpen vågrätt stabilt på ett fast underlag.

• Se till att pumpen står stadigt.

• Pumpen får inte utsättas för direkt solstrålning.

• Installationsplatsen måste vara tillräckligt ventilerad så att pumpen inte överhettas.

Driftstart ANVISNING Apparaten förstörs om den drivs med en dimmer. Den innehåller känsliga elektriska komponen- ter. Anslut inte apparaten till en dimbar strömkälla. ANVISNING Pumpen får inte gå torrt. I annat fall finns det risk för att pumpen förstörs. Använd endast pumpen om den är komplett nedsänkt i vatten eller flödad.

Påslagning / frånslagning

• Aktivera: Anslut stickkontakten till stickuttaget. – Apparaten är inkopplad efter en kort startfas.

• Slå ifrån apparaten: Dra ut stickkontakten ur stickuttaget. Environmental Function Control (EFC) Pumpen genomför ett förprogrammerat självtest automatiskt vid idrifttagningen och därefter under drift i intervall om 20 ... 40 minuter (Environmental Function Control (EFC)). Pumpen kan känna av om den torrkör, är blockerad eller är nedsänkt. Pumpen stängs av automatiskt efter ca 60 till 120 sekunder vid torrkörning/blockering. Bryt strömförsörjningen och flöda pumpen resp. ta bort blockeringen. Därefter kan apparaten tas i drift igen.156 Rengöring och underhåll OBS Risk för personskador vid oväntad start. Apparaten har interna övervakningsfunktioner som kan stänga av och starta den självständigt igen. Dra ut stickkontakten innan arbeten utförs på apparaten. ANVISNING Använd inga aggressiva rengöringsmedel eller kemiska lösningar. Dessa medel kan angripa kåpan, försämra apparatens funktion och skada djur, växter och miljön. Rengör apparaten endast med rent vatten om möjligt och en mjuk borste eller en svamp, an- vänd rekommenderat rengöringsmedel för starkare smuts.

• Dra ut stickkontakten och ta bort alla anslutningar.

• Sätt ihop apparaten i omvänd ordningsföljd.

• Kontrollera vid monteringen att – pumpen är fixerad i fästet har fastnat ordentligt. – strömkabeln ligger i spåret vid huset och inte är knäckt eller inklämd. Rengöra apparaten Rengör apparaten vid behov, men minst 2 ggr/år. − Rengör pumpen, speciellt drivenhet och pumphus.

• Rekommenderade rengöringsmedel vid svåra kalkavlagringar: – Pumprengöringsmedel PumpClean från OASE. – Ättiks- och klorfritt hushållsrengöringsmedel.

• Efter rengöringen ska alla delar sköljas av noggrant med klart vatten.SV

Rengör drivenheten ANVISNING Drivenheten ligger i ett lager i motorblocket. Detta lager är en slitagedel och bör bytas ut samti- digt som drivenheten. När lagret byts ut krävs särskilda kunskaper samt verktyg. Låt OASE-återförsäljaren byta ut lagret eller skicka in pumpen till OASE. ANVISNING Drivenheten innehåller en stark magnet som attraherar magnetiska partiklar (t ex järnspån). Par- tiklar som finns kvar kan orsaka irreparabla skador på drivenhet och motorblock. Rengör drivenheten noggrant från vidhäftande partiklar innan den monteras in.

• Ta isär motorblocket enligt beskrivningen i bilden.

• Rengör komponenterna med en borste under klart vatten.

• Kontrollera eventuella skador på alla delar. Byt skadade eller slitna delar.

• Sätt ihop motorblocket i omvänd ordningsföljd.

AMX0176158 Förvaring / lagring under vintern Ta apparaten ur drift om vattentemperaturen sjunker under +4 °C eller senast vid förväntad frost.

• Rengör apparaten grundligt.

• Kontrollera om apparaten är skadad och ersätt ev. skadade delar.

• Förvara pumpen nedsänkt i vatten eller vattenfylld i frostfri omgivning. Doppa inte ner stick- kontakten i vatten! Felavhjälpning Störning Orsak Åtgärd Pumpen startar inte

Nätspänning saknas Kontrollera nätspänningen Ingående slangar har vikts Dra ingående slangar utan veck Blockerade ingående slangar

Kontrollera/rengör ingående slangar

Drivenheten är blockerad

Åtgärda blockeringen, kontrollera att driv- enheten går lätt Pumpen pumpar inte

Otillräcklig kapacitet

För höga förluster i ingående slangar

Kapa av slangarna till ett minimum, ta bort onödiga kopplingar, använd större slangdi- ameter Drivenheten går trögt

Kontrollera att drivenheten går lätt

Pumpen stannar efter kort tids drift

Mycket smutsigt vatten Rengör pumpen Drivenheten är blockerad

Åtgärda blockeringen, kontrollera att driv- enheten går lätt

Kontrollera/rengör tilledningar, välj större nedsänkningsdjup (min. 10 cm under vat- tenytan) För hög vattentemperatur Håll maximal tillåten vattentemperatur. (→ Tekniska data)SV

Max. effektförbrukning

IP68 IP68 IP68 IP68 Max. nedsänkningsdjup

Yta för filteringång cm²

vid drift och kon- vektion

vid drift och tvångskylning

Max. effektförbrukning

Max. nedsänkningsdjup

Yta för filteringång cm²

vid drift och kon- vektion

+4 ... +30 +4 ... +30 +4 ... +30 vid drift och tvångskylning

Tillåtna vattenvärden

Färskvatten, dammvatten

• Drivenhet Avfallshantering ANVISNING Denna apparat får inte kastas i hushållssoporna. Lämna in apparaten till en återvinningscentral. Kontakta lokal återvinningscentral om frågor uppstår. De lämnar information om korrekt av- fallshantering. Klipp av kabeln så att apparaten är obrukbar.162 Alkuperäisen käyttöohjeen käännös.
