BRUKSANVISNING ProMax Garden Automatic Switch OASE

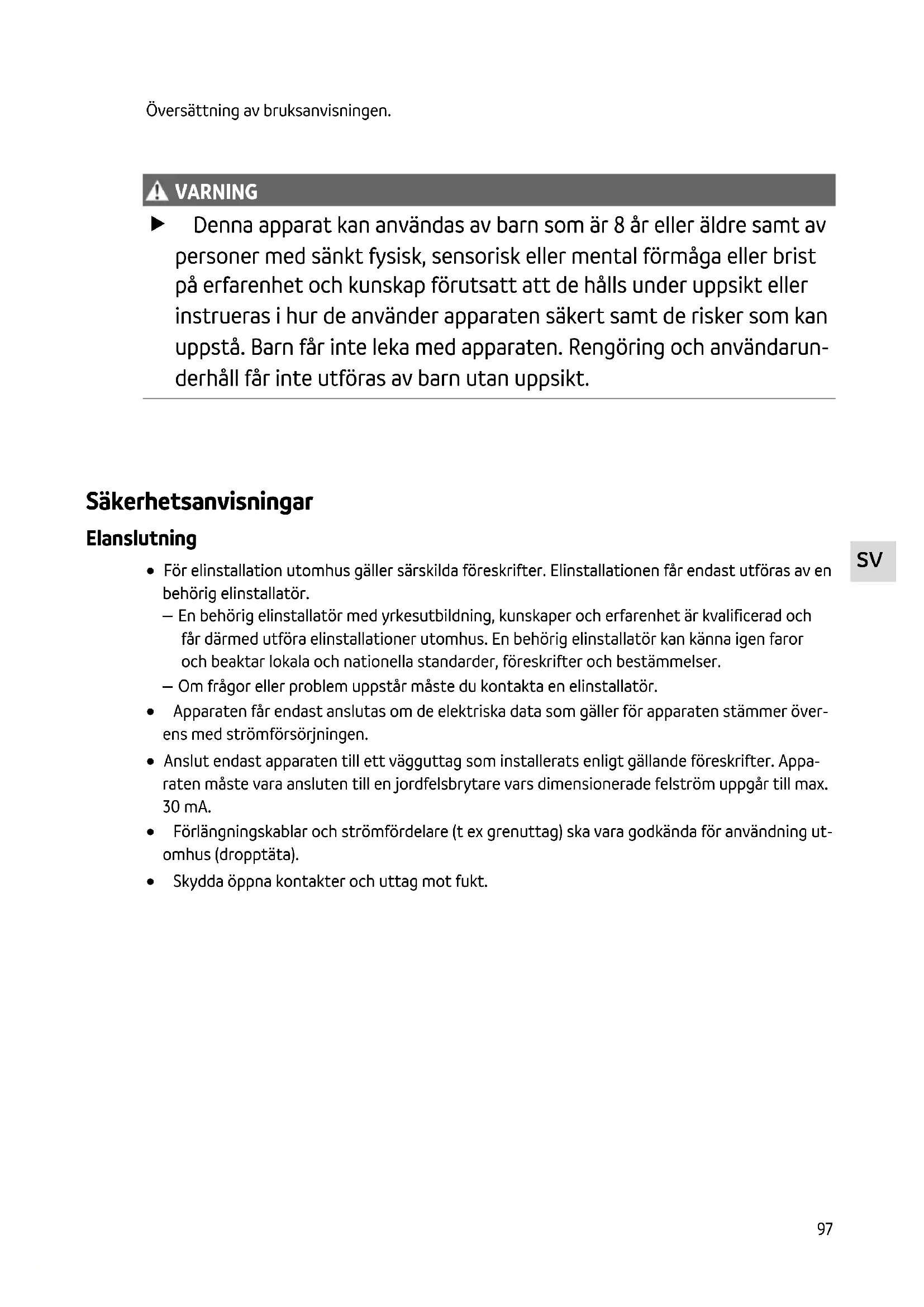

Översättning av bruksanvisningen.

VARNING VARNING Denna apparat kan användas av barn som är 8 år eller äldre samt av personer med sänkt fysisk, sensorisk eller mental förmåga eller brist på erfarenhet och kunskap förutsatt att de hålls under uppsikt eller instrueras i hur de använder apparaten säkert samt de risker som kan uppstå. Barn får inte leka med apparaten. Rengöring och användarun- derhåll får inte utföras av barn utan uppsikt. Säkerhetsanvisningar Elanslutning För elinstallation utomhus gäller särskilda föreskrifter. Elinstallationen får endast utföras av en behörig elinstallatör. – En behörig elinstallatör med yrkesutbildning, kunskaper och erfarenhet är kvalificerad och får därmed utföra elinstallationer utomhus. En behörig elinstallatör kan känna igen faror och beaktar lokala och nationella standarder, föreskrifter och bestämmelser. – Om frågor eller problem uppstår måste du kontakta en elinstallatör. Apparaten får endast anslutas om de elektriska data som gäller för apparaten stämmer över- ens med strömförsörjningen. Anslut endast apparaten till ett vägguttag som installerats enligt gällande föreskrifter. Appa- raten måste vara ansluten till en jordfelsbrytare vars dimensionerade felström uppgår till max. 30 mA. Förlängningskablar och strömfördelare (t ex grenuttag) ska vara godkända för användning ut- omhus (dropptäta). Skydda öppna kontakter och uttag mot fukt.98 Säker drift Använd inte apparaten om elektriska ledningar eller kåpor har skadats. En skadad strömkabel ska genast bytas av OASE, en behörig kundtjänstverkstad eller en behö- rig elinstallatör för att undvika risk för strömstöt. Bär inte och dra inte apparaten i elkabeln. Dra kablarna så att de är skyddade motskador och att ingen kan snava över dem. Genomför aldrig tekniska ändringar på apparaten. Genomför endast sådana arbeten på apparaten som beskrivs i denna anvisning. Använd endast originalreservdelar och -tillbehör. Ändamålsenlig användning Använd produkten som beskrivs i den här handboken endast på följande sätt: Automatisk på- och frånkoppling av en vattenpump (tryckpump) vid vattenuttag via en anslu- ten förbrukningsanordning. Med hänsyn till tekniska data. (→ Tekniska data) För apparaten gäller följande begränsningar: Inte lämplig för pumpar med en integrerad automatstyrning. Får inte anslutas till dricksvattennätet. Inte lämplig för dricksvatten. Använd inte för kommersiella eller industriella ändamål. Använd inte kombination med kemikalier, livsmedel eller lättantändliga eller explosiva ämnen.SV

Produktbeskrivning Översikt POX0045 1 Nätanslutning för pump 2 Utgång AG 3 Nätkabel 4 Manometer 5 Ingång (vridbar) 6 Adapter 7 Knapp START PUMP 8 Kontrollampa torrkörning, röd 9 Kontrollampa drift, grön Symboler på apparaten Apparaten är skyddad mot inträngande stänkvatten. Använd endast apparaten inomhus. Apparaten får inte kastas i vanliga hushållssopor. Läs igenom bruksanvisningen.100 Installation och anslutning ANVISNING Ett alltför högt tryck i systemet skadar apparaten. Avståndet till det högst belägna vattenuttaget får inte överskrida 15 m. Systemtrycket på 10 bar får inte överskridas. Beakta det maximalt tillåtna trycket för pumpen. Det kan ligga under 10 bar. Apparaten kan anslutas vågrätt eller lodrätt på valfri plats mellan tryckanslutningen på en träd- gårdspump, borrbrunnspump eller dränkbar tryckpump och det första vattenuttaget (t.ex. tvätt- maskin) Rekommendation: Montera direkt på pumpens tryckanslutning. Använd adapter. POX0048SV

– Kontrollera vid monteringen att pilarna på locket och utgången på apparaten pekar i vatt- nets flödesriktning.

3. Anslut apparaten med den vidareförande ledningen.

ANVISNING Alla anslutningsledningar måste vara absolut täta eftersom otäta ledningar begränsar systemets funktionsduglighet och kan leda till skador. Täta ledningarnas gängor och anslutningen mot pumpen med lämpligt tätningsmedel. Om plastskruvförbanden dras åt för hårt kan de skadas. Undvik att använda för mycket kraft. POX0046102 Användning Ta apparaten ur drift Innan pumpen används ska den fyllas på och sugledningen avluftas. Avluftningen av sugled- ningen kan ta några minuter. Gör så här: Fyll på pumpen och sugledningen helt. ( Pumpens bruksanvisning)

1. Anslut pumpens stickkontakt till stickuttaget för ProMax Garden Automatic Switch.

2. Anslut stickkontakten från ProMax Garden Automatic Switch till stickuttaget.

– Kontrollampan ON lyser grönt. – Apparaten är klar för användning.

3. Slå på pumpen och tryck på knappen START PUMP på ProMax Garden Automatic Switch.

– ProMax Garden Automatic Switch aktiverar pumpen i ca 15 sekunder.

4. När pumpen har slagits ifrån automatiskt ska det högst belägna vattenuttaget öppnas.

– ProMax Garden Automatic Switch slår på pumpen igen.

5. Stäng till vattenuttaget när vattnet rinner ut likformigt.

– Driftstarten har avslutats. Om inget vatten pumpas fram: Låt pumpen köra längre än tiden som föreskrivs av ProMax Garden Automatic Switch. Håll därvid knappen START PUMP nedtryckt tills pumpens insugningsförlopp har avslutats och vattnet pumpas fram. Om inget vatten har pumpats fram efter ca en minut: Koppla loss ProMax Garden Auto- matic Switch från elnätet och upprepa driftstarten. Avbryta och starta om driften Vid torrkörning el. brist på vatten kopplar ProMax Garden Automatic Switch ifrån pumpen igen. Om kontrollampan ERROR lyser rött förhindras pumpen från att slås på automatiskt. För att starta driften igen: Åtgärda orsaken till frånslagningen. Tryck på knappen START PUMP.SV

Ta apparaten ur drift VARNING Risk för allvarliga personskador eller dödsolyckor av elektriskt slag. Koppla loss pumpen och ProMax Garden Automatic Switch från elnätet innan du arbetar med apparaten. OBS Ledningarna är trycksatta. Risk för personskador av vattenstråle. Risk för skador på apparaten pga. vattenläckage. Innan arbetet påbörjas: Öppna ett vattenuttag så att trycket kan sänkas. Åtgärder efter att arbetet har avslutats: Gör så här:

3. Öppna ett uttagsställe för att tömma tryckledningen på tryck.

4. Öppna dessutom backventilerna som monterats in i sugledningen.

– Efter att apparaten har slagits ifrån kan restvattnet i slangen rinna tillbaka och lämna pum- pen genom insugningsöppningen. Om pumpen ska demonteras komplett: Följ pumpens bruksanvisning! Ändra inkopplingstrycket VARNING Risk för allvarliga personskador eller dödsolyckor av elektriskt slag. Detta arbete får endast utföras av en behörig elinstallatör. Koppla loss pumpen och ProMax Garden Automatic Switch från elnätet innan du arbetar med apparaten. Åtgärder efter att arbetet har avslutats: Gör så här: Beakta kurvan när inkopplingstrycket anpassas.

1. Skruva på huset och ta av locket.

2. Ändra tryckinställningen genom att skruva på inställningsskruven med en skruvmejsel. Obser-

3. Montera locket igen och ta apparaten i drift.

4. Läs av trycket på manometern och korrigera vid behov tryckinställningen på nytt.

Frånkopplingstrycket kan inte ställas in och beror på vilken pump som används.104 POX0047 POX0049SV

Rengöring och underhåll ANVISNING Använd inga aggressiva rengöringsmedel eller kemiska lösningar. Dessa medel kan angripa kåpan, försämra apparatens funktion och skada djur, växter och miljön. Rengör endast apparatens utsida med en fuktig duk. Förvaring / lagring under vintern Apparaten är inte frostsäker och ska avinstalleras och läggas undan för förvaring om frost för- väntas. Förvara apparaten så här: Tappa av resterande vatten ur enheten, slangar, rörledningar och anslutningar så mycket som möjligt. Rengör apparaten grundligt. Kontrollera om apparaten är skadad och ersätt ev. skadade delar. Förvara apparaten torrt och frostfritt. Skydda öppna kontaktdon mot fukt och smuts. Felavhjälpning Beakta störningsåtgärderna i bruksanvisningen till pumpen som används. Störning Orsak Åtgärd Pumpen startar inte Apparaten har slagits ifrån Slå på apparaten Pumpen har slagits ifrån Slå på pumpen Strömförsörjningen har brutits Kontrollera kontaktdonen Jordfelsbrytaren har löst ut Slå ifrån apparaten och pumpen, dra ut stickkontakten. Kontakta OASE-service. Apparaten är defekt Apparaten har stängts av på grund av brist på vatten. Kontrollampa torrkörning lyser rött. Åtgärda orsaken till vattenbristen (t.ex. störning i pumpen). Tryck därefter på startknappen appara- ten för att starta om pumpen. Den tillåtna höjdskillnaden mellan apparat och vattenuttag, dvs. 15 m, har överskridits Korrigera höjdskillnaden Pumpen matar inte eller har otillräcklig kapacitet Tryckinställningen i apparaten stämmer inte Korrigera tryckinställningen i appa- raten Apparaten är monterad mot vattnets flö- desriktning Utför monteringen korrekt106 Tekniska data ProMax Garden Automatic Switch Märkspänning V AC 230 Märkfrekvens Hz 50 Brytström max. A 12 Kapslingsklass IPX4 Anslutning ingång innergänga 1" Anslutning utgång yttergänga 1" Drifttryck max. bar 10 Påslagningstryck förinställt bar 1,5 Påslagningstryck Inställningsområde bar 1,0 … 3,5 Temperatur i det pumpade vattnet min °C 2 Temperatur i det pumpade vattnet max °C 35 Sätta på/stänga av Knapp

Kornstorlek för pumpade fasta partiklar max mm 2 Nätkabel Längd m 1,5 Pumpanslutningsledning Längd m 0,3 Mått Längd mm 100 Bredd mm 100 Höjd mm 195 Vikt kg 0,75 Avfallshantering ANVISNING Denna apparat får inte kastas i hushållssoporna. Lämna in apparaten till en återvinningscentral. Kontakta lokal återvinningscentral om frågor uppstår. De lämnar information om korrekt av- fallshantering. Klipp av kabeln så att apparaten är obrukbar.FI
