MANUAL DE USUARIO ProMax Garden Automatic Switch OASE

Instrucciones de uso

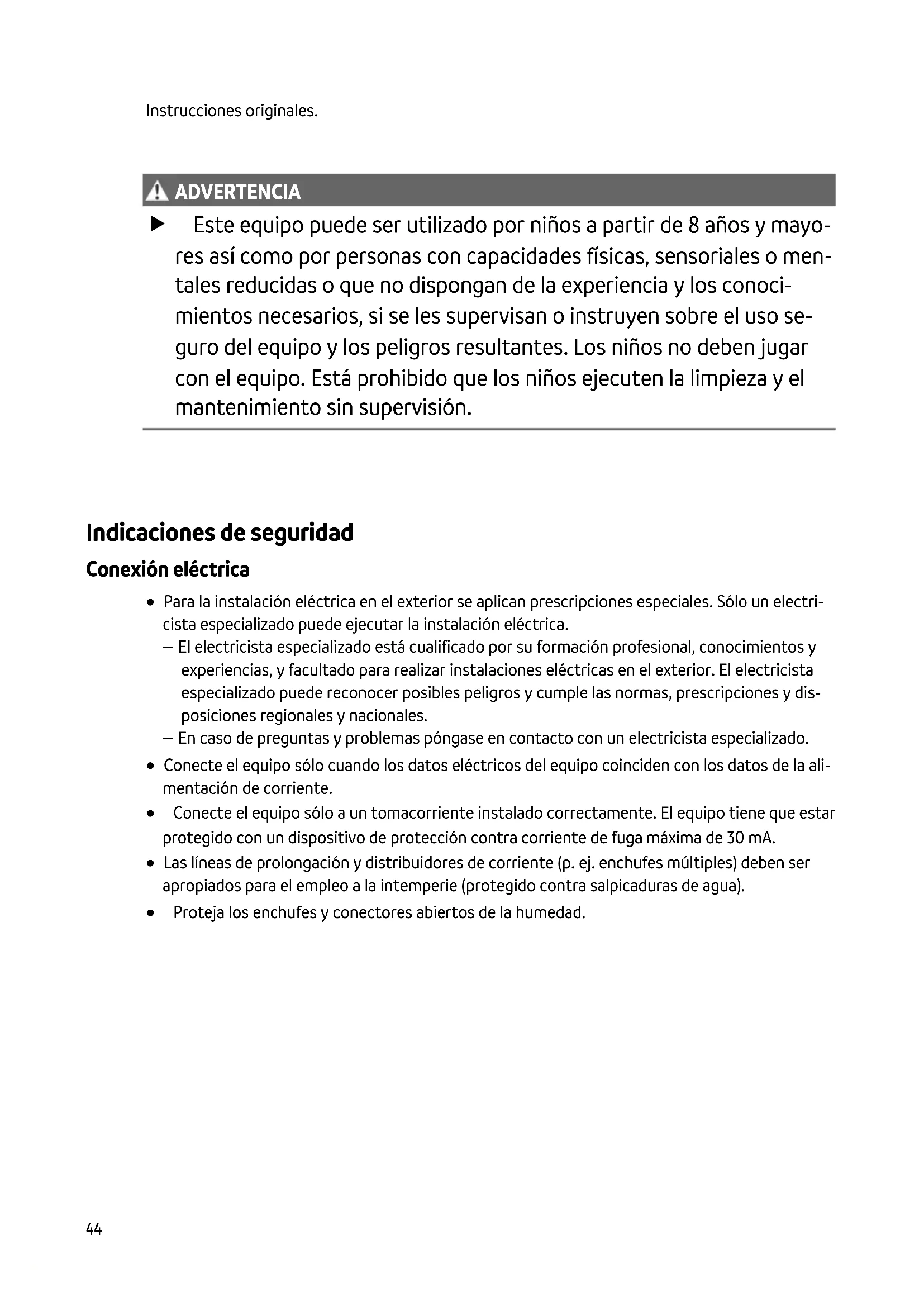

ADVERTENCIA ADVERTENCIA Este equipo puede ser utilizado por niños a partir de 8 años y mayo- res así como por personas con capacidades físicas, sensoriales o men- tales reducidas o que no dispongan de la experiencia y los conoci- mientos necesarios, si se les supervisan o instruyen sobre el uso se- guro del equipo y los peligros resultantes. Los niños no deben jugar con el equipo. Está prohibido que los niños ejecuten la limpieza y el mantenimiento sin supervisión. Indicaciones de seguridad Conexión eléctrica Para la instalación eléctrica en el exterior se aplican prescripciones especiales. Sólo un electri- cista especializado puede ejecutar la instalación eléctrica. – El electricista especializado está cualificado por su formación profesional, conocimientos y experiencias, y facultado para realizar instalaciones eléctricas en el exterior. El electricista especializado puede reconocer posibles peligros y cumple las normas, prescripciones y dis- posiciones regionales y nacionales. – En caso de preguntas y problemas póngase en contacto con un electricista especializado. Conecte el equipo sólo cuando los datos eléctricos del equipo coinciden con los datos de la ali- mentación de corriente. Conecte el equipo sólo a un tomacorriente instalado correctamente. El equipo tiene que estar protegido con un dispositivo de protección contra corriente de fuga máxima de 30 mA. Las líneas de prolongación y distribuidores de corriente (p. ej. enchufes múltiples) deben ser apropiados para el empleo a la intemperie (protegido contra salpicaduras de agua). Proteja los enchufes y conectores abiertos de la humedad.ES

Funcionamiento seguro No emplee el equipo cuando las líneas eléctricas o la caja están dañadas. Encargue de inmediato a OASE, un personal de servicio de atención al cliente autorizado o un electricista cualificado la sustitución de la línea de conexión de red dañada para evitar evitar peligros por descarga eléctrica. No transporte ni tire el equipo por la línea eléctrica. Tienda las líneas de forma que estén protegidas contra daños y lesiones por tropiezo de perso- nas. No realice nunca modificaciones técnicas en el equipo. Ejecute en el equipo sólo los trabajos descritos en estas instrucciones. Emplee sólo piezas de recambio originales y accesorios originales. Uso conforme a lo prescrito Emplee el producto descrito en estas instrucciones sólo de la forma siguiente: Conexión y desconexión automática de una bomba de agua (bomba de presión) en la toma de agua por un equipo de consumo conectado. De acuerdo con los datos técnicos. (→ Datos técnicos) Para el equipo son válidas las siguientes limitaciones: No apropiado para bombas con un control automático integrado. No conecte el equipo a la línea de alimentación de agua potable. No apropiado para agua potable. No emplee el equipo para fines industriales. No emplee el equipo en combinación con productos químicos, alimentos y sustancias fácil- mente inflamables o explosivas.46 Descripción del producto Vista sumaria POX0045 1 Conexión de red para la bomba 2 Salida AG 3 Línea de conexión de red 4 Manómetro 5 Entrada (giratoria) 6 Adaptador 7 Tecla START PUMP 8 Lámpara de control marcha en seco, roja 9 Lámpara de control funcionamiento, verde Símbolos en el equipo El equipo está protegido contra la entrada de salpicaduras de agua. Utilice el equipo sólo en interiores. No deseche el equipo en la basura doméstica normal. Lea las instrucciones de uso.ES

Emplazamiento y conexión INDICACIÓN Una presión de agua muy alta en el sistema daña el equipo. La distancia al punto de toma de agua más alto no debe sobrepasar 15 m. La presión del sistema de 10 bar no se debe sobrepasar. Tenga en cuenta la presión máxima permisible de la bomba. Puede estar por debajo de 10 bar. El equipo se puede conectar horizontal o verticalmente en cualquier lugar entre la conexión de presión de una bomba de jardín o bomba de pozo profundo o de presión de inmersión y el primer punto de toma de agua (p. ej. lavadora) Recomendación: Montaje directamente en la conexión de presión de la bomba. Emplee un adaptador. POX004848 Proceda de la forma siguiente:

1. Atornille el adaptador en la bomba.

– Garantice el asiento correcto de la junta tórica.

2. Atornille el equipo en el adaptador.

– Garantice durante el montaje que las flechas en la tapa y la salida del equipo indiquen en el sentido de flujo del agua.

3. Una el equipo con la línea siguiente.

INDICACIÓN Todas las líneas de conexión tienen que ser absolutamente estancas, porque tuberías no estan- cas pueden mermar el funcionamiento del sistema y producir daños. Selle las roscas de las tuberías y la conexión a la bomba con un sellador apropiado. Se pueden producir daños si los racores de plástico se aprietan demasiado. Evite el empleo de una fuerza excesiva. POX0046ES

Funcionamiento Puesta en marcha del equipo Antes del uso, la bomba se tiene que llenar y la tubería de aspiración se tiene que desairear. La desaireación de la tubería de aspiración puede durar algunos minutos. Proceda de la forma siguiente: Llene completamente la bomba y la tubería de aspiración. ( Instrucciones de operación de la bomba)

1. Enchufe la clavija de red de la bomba en el tomacorriente del ProMax Garden Automatic

2. Enchufe la clavija de red del ProMax Garden Automatic Switch en el tomacorriente.

– La lámpara de control ON se ilumina verde. – El equipo está listo para el servicio.

3. Conecte la bomba y pulse el botón START PUMP en el ProMax Garden Automatic Switch .

– El ProMax Garden Automatic Switch activa la bomba por unos 15 segundos.

4. Abra el punto de toma de agua más alto después de la desconexión automática de la bomba.

– El ProMax Garden Automatic Switch conecta de nuevo la bomba.

5. Cierre el punto de toma de agua cuando el agua salga uniformemente.

– La puesta en marcha termina. En caso que no se transporte agua: Deje que la bomba funcione más tiempo que el tiempo especificado por ProMax Garden Automatic Switch. Mantenga pulsada la tecla START PUMP hasta que haya concluido el procedimiento de aspiración de la bomba y se transporte agua. Si todavía no se transporta agua después de un minuto: Separe el ProMax Garden Auto- matic Switch de la red de corriente y repita la puesta en marcha. Interrupción del funcionamiento y reanudación En caso de marcha en seco o falta de agua el ProMax Garden Automatic Switch desconecta la bomba, la lámpara de control ERROR se ilumina rojo, se evita la conexión automática de la bomba. Para restablecer el funcionamiento: Elimine la causa de la desconexión. Pulse la tecla START PUMP.50 Puesta fuera de servicio del equipo ADVERTENCIA Son posibles lesiones graves o la muerte por descarga eléctrica. Separe la bomba y el ProMax Garden Automatic Switch de la red de corriente antes de trabajar en el equipo. CUIDADO Las tuberías se encuentran bajo presión. Peligro de lesión por el chorro de agua que sale. Daños en el equipo por fugas de agua. Antes de comenzar con los trabajos: Abra un punto de toma de agua para que la presión pueda purgar. Medidas después de terminar los trabajos: Proceda de la forma siguiente:

3. Despresurice la tubería de presión abriendo un punto de toma.

4. Abra adicionalmente las válvulas de retención montadas en la tubería de aspiración.

– Después de la desconexión, el agua residual en la manguera puede retornar y salir por el ori- ficio de aspiración de la bomba. En caso que se desmonte completamente la bomba: Proceda conforme a las instrucciones de uso de la bomba. Modificación de la presión de conexión ADVERTENCIA Son posibles lesiones graves o la muerte por descarga eléctrica. Sólo un electricista especializado puede ejecutar este trabajo. Separe la bomba y el ProMax Garden Automatic Switch de la red de corriente antes de trabajar en el equipo. Medidas después de terminar los trabajos: Proceda de la forma siguiente: Tenga en cuenta la línea característica cuando adapte la presión de conexión.

1. Desatornille la carcasa y quite la tapa.

2. Modifique el ajuste de presión con un destornillador girando el tornillo de ajuste. Tenga en

cuenta la línea característica de presión.

3. Monte de nuevo la tapa de la carcasa y ponga el equipo en funcionamiento.

4. Lea la presión en el manómetro y corrija de nuevo el ajuste de presión si fuera necesario.

La presión de desconexión no se puede ajustar y depende de la bomba empleada.ES

POX0047 POX004952 Limpieza y mantenimiento INDICACIÓN No emplee productos de limpieza agresivos ni soluciones químicas. Estos productos pueden da- ñar la carcasa, mermar el funcionamiento del equipo y dañar a los animales, las plantas y el medio ambiente. Limpie el equipo sólo por fuera con un paño húmedo. Almacenamiento/ conservación durante el invierno El equipo no está protegido contra heladas y se tiene que desmontar y almacenar cuando se es- peren heladas. Almacenamiento correcto del equipo de la forma siguiente: Purgue la cantidad máxima posible del agua en el equipo, las mangueras, las tuberías y las co- nexiones. Limpie minuciosamente el equipo. Compruebe si el equipo está dañado y sustituya las piezas dañadas si fuera necesario. Almacene el equipo en un lugar seco y protegido contra heladas. Proteja las conexiones de enchufe abiertas contra la humedad y la suciedad.ES

Eliminación de fallos Tenga en cuenta la eliminación de fallos contenida en las instrucciones de uso de la bomba empleada. Fallo Causa Acción correctora La bomba no arranca El equipo está desconectado Conecte el equipo La bomba está desconectada Conectar la bomba Alimentación de corriente interrumpida Comprobar las conexiones de en- chufe eléctricas El dispositivo de protección contra co- rriente de fuga se activó Desconecte el equipo y la bomba y saque la clavija de red. Póngase en contacto después con el personal de servicio de OASE. El equipo está defectuoso. El equipo se desconectó por falta de agua. La lámpara de control de marcha en seco se ilumina roja. Elimine la causa de la falta de agua (p. ej. fallo de la bomba). Pulse des- pués el botón Start en el equipo y rearranque la bomba. La diferencia de altura permisible de 15 m entre el equipo y el punto de toma de agua está sobrepasada. Corrija la diferencia de altura. La bomba no transporta o transporta insuficiente- mente El ajuste de presión en el equipo no es co- rrecto. Corrija el ajuste de presión en el equipo. Monte el equipo contrario al sentido de flujo del agua. Ejecute correctamente el montaje.54 Datos técnicos ProMax Garden Automatic Switch Tensión de referencia V CA 230 Frecuencia de referencia Hz 50 Corriente de referencia máxima A 12 Categoría de protección IPX4 Conexión entrada rosca interior 1" Conexión salida rosca exterior 1" Presión de servicio máxima bar 10 Presión de conexión preajustada bar 1,5 Presión de conexión Gama de ajuste bar 1,0 a 3,5 Temperatura del agua bombeada mín. °C 2 Temperatura del agua bombeada máx. °C 35 Conexión / desconexión Tecla

Dispositivo protector contra marcha en seco. Sensor

Granulometría de los sólidos bombeados máx. mm 2 Línea de conexión de red Longitud m 1,5 Línea de conexión de la bomba Longitud m 0,3 Dimensiones Longitud mm 100 Anchura mm 100 Altura mm 195 Peso kg 0,75 Desecho INDICACIÓN Está prohibido desechar este equipo en la basura doméstica. Deseche el equipo a través del sistema de recogida previsto. Si tiene alguna pregunta, póngase en contacto con su empresa local de eliminación de desechos. Allí recibe las informaciones sobre el desecho adecuado del equipo. Corte los cables para inutilizar el equipo.PT
