KÄYTTÖOHJE ProMax Garden Automatic Switch OASE

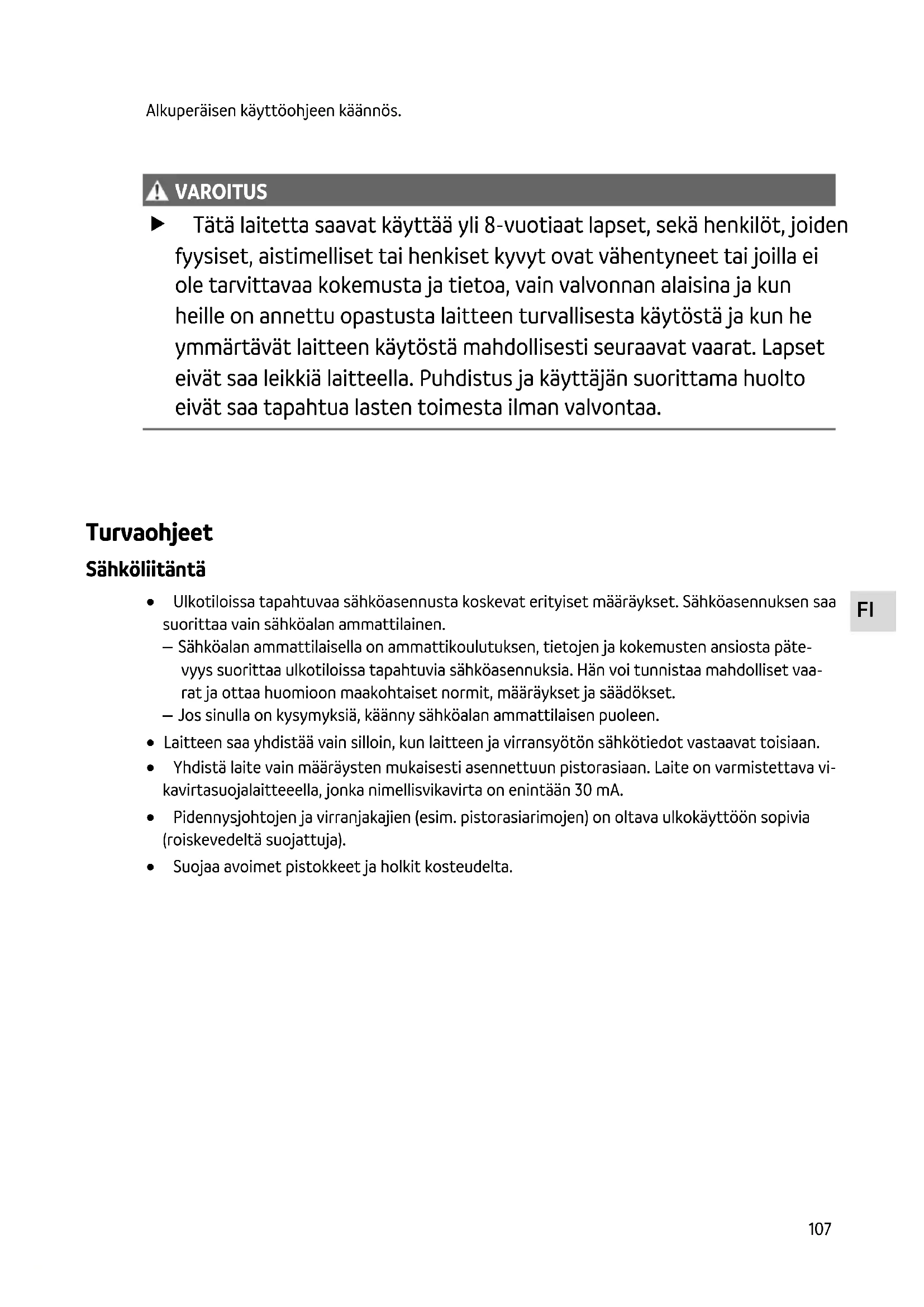

Alkuperäisen käyttöohjeen käännös.

VAROITUS VAROITUS Tätä laitetta saavat käyttää yli 8-vuotiaat lapset, sekä henkilöt, joiden fyysiset, aistimelliset tai henkiset kyvyt ovat vähentyneet tai joilla ei ole tarvittavaa kokemusta ja tietoa, vain valvonnan alaisina ja kun heille on annettu opastusta laitteen turvallisesta käytöstä ja kun he ymmärtävät laitteen käytöstä mahdollisesti seuraavat vaarat. Lapset eivät saa leikkiä laitteella. Puhdistus ja käyttäjän suorittama huolto eivät saa tapahtua lasten toimesta ilman valvontaa. Turvaohjeet Sähköliitäntä Ulkotiloissa tapahtuvaa sähköasennusta koskevat erityiset määräykset. Sähköasennuksen saa suorittaa vain sähköalan ammattilainen. – Sähköalan ammattilaisella on ammattikoulutuksen, tietojen ja kokemusten ansiosta päte- vyys suorittaa ulkotiloissa tapahtuvia sähköasennuksia. Hän voi tunnistaa mahdolliset vaa- rat ja ottaa huomioon maakohtaiset normit, määräykset ja säädökset. – Jos sinulla on kysymyksiä, käänny sähköalan ammattilaisen puoleen. Laitteen saa yhdistää vain silloin, kun laitteen ja virransyötön sähkötiedot vastaavat toisiaan. Yhdistä laite vain määräysten mukaisesti asennettuun pistorasiaan. Laite on varmistettava vi- kavirtasuojalaitteeella, jonka nimellisvikavirta on enintään 30 mA. Pidennysjohtojen ja virranjakajien (esim. pistorasiarimojen) on oltava ulkokäyttöön sopivia (roiskevedeltä suojattuja). Suojaa avoimet pistokkeet ja holkit kosteudelta.108 Turvallinen käyttö Laitetta ei saa käyttää, jos sähköjohdot tai kotelo ovat vaurioituneet. Jos verkkoliitäntäjohto on vaurioitunut, anna se välittömästi OASE-yhtiön, valtuutetun asia- kaspalvelun tai ammattitaitoisen sähköalan ammattilaisen vaihdettavaksi sähköiskuvaarojen välttämiseksi. Laitetta ei saa kantaa tai vetää sähköjohdosta. Aseta kaapelit siten, että ne ovat suojassa vaurioilta ja siten, että kukaan ei voi kompastua nii- hin. Älä koskaan tee laitteeseen teknisiä muutoksia. Suorita laitteelle vain sellaisia töitä, joita on kuvattu tässä käyttöohjeessa. Käytä laitteessa vain alkuperäisiä varaosia tai lisävarusteita. Määräystenmukainen käyttö Käytä tässä käyttöohjeessa kuvattua tuotetta ainoastaan seuraavasti: Automaattinen vesipumpun (painepumpun) päälle- ja poiskytkentä otettaessa vettä jostain yhdistetystä kulutuslaitteesta. Teknisiä tietoja noudattaen. (→ Tekniset tiedot) Laitteelle ovat voimassa seuraavat rajoitukset: Ei sovellu pumpuille integroidulla automaattiohjauksella. Ei saa yhdistää käyttöveden syöttöön. Ei sovellu juomavedelle. Ei ammattimaiseen tai teolliseen käyttöön. Ei käyttöön kemikaalien, elintarvikkeiden, helposti palavien tai räjähtävien aineiden yhtey- dessä.FI

Tuotekuvaus Yleiskatsaus POX0045 1 Pumpun verkkoliitäntä 2 Ulostulo ulkokierre (AG) 3 Verkkoliitäntäjohto 4 Painemittari 5 Sisääntulo (käännettävä) 6 Sovitin 7 Painike START PUMP 8 Kuivakäynnin merkkivalo, punainen 9 Käytön merkkivalo, vihreä Laitteessa olevat symbolit Laite on suojattu roiskeveden sisäänpääsyltä. Käytä laitetta vain sisätiloissa. Älä hävitä laitetta tavallisen talousjätteen mukana. Lue käyttöohje.110 Paikoilleen asettaminen ja yhdistäminen OHJE Järjestelmän liian korkea vedenpaine vaurioittaa laitetta. Etäisyys korkeimmalla sijaitsevaan vedenottopaikkaan ei saa olla yli 15 m. Järjestelmäpainetta 10 bar ei saa ylittää. Ota pumpun suurin sallittu paine huomioon. Se voi olla alle 10 bar. Voit yhdistää laitteen vaakasuoraan tai pystysuoraan tasoon vapaavalintaiseen kohtaan puutar- hapumpun, syväkaivo- tai uppopainepumpun paineliitännän ja ensimmäisen vedenottopaikan (esim. pesukoneen) väliin. Suositus: Asennus suoraan pumpun paineliitäntään. Käytä sovitinta. POX0048FI

1. Kierrä sovitin pumppuun.

– Kiinnitä huomiota O-renkaan oikeaan asentoon.

2. Kierrä laite sovittimeen.

– Kiinnitä asennuksessa huomiota siihen, että nuolet kannessa ja laitteen ulostulossa näyttä- vät veden virtaussuuntaan.

3. Yhdistä laite eteenpäin vievään johtoon.

OHJE Kaikkien liitäntäjohtojen täytyy olla ehdottoman tiiviitä, koska vuotavat johdot haittaavat järjes- telmän toimintakykyä ja voivat johtaa vaurioihin. Johtojen kierteet ja liitäntä pumppuun on tiivistettävä soveltuvalla tiivisteaineella. Muovikierreliitäntöjen liian tiukka kiristäminen voi johtaa vaurioihin. Älä käytä liikaa voimaa. POX0046112 Käyttö Laitteen ottaminen käyttöön Ennen käyttöä pumppu on täytettävä ja ilma poistettava imujohdosta. Ilman poistaminen imu- johdosta voi kestää muutamia minuutteja. Toimit näin: Täytä pumppu ja imujohto kokonaan. ( pumpun käyttöohje)

1. Työnnä pumpun verkkopistoke laitteen ProMax Garden Automatic Switch pistorasiaan.

2. Työnnä laitteen ProMax Garden Automatic Switch verkkopistoke pistorasiaan.

– Merkkivalo ON palaa vihreänä. – Laite on käyttövalmis.

3. Kytke pumppu päälle ja paina laitteessa ProMax Garden Automatic Switch olevaa painiketta

START PUMP. – ProMax Garden Automatic Switch aktivoi pumpun n. 15 sekunnin ajaksi.

4. Kun pumppu on kytkeytynyt automaattisesti pois päältä, avaa korkeimmalla sijaitseva veden-

ottopaikka. – ProMax Garden Automatic Switch kytkee pumpun uudelleen päälle.

5. Sulje vedenottopaikka, kun vesi virtaa tasaisesti.

– Käyttöönotto on päättynyt. Jos vettä ei pumpata: Anna pumpun käydä pidempään kuin seuraavassa ilmoitetun ajan: ProMax Garden Auto- matic Switch. Pidä tätä varten painiketta START PUMP painettuna, kunnes pumpun imu- toiminto on suoritettu loppuun ja vettä pumpataan. Jos vettä ei n. minuutin jälkeenkään vielä pumpata: Irrota ProMax Garden Automatic Switch sähköverkosta ja toista käyttöönotto. Käytön keskeytys ja uudelleen käyttöönotto Kuivakäynnin tai vesivajeen sattuessa ProMax Garden Automatic Switch kytkee pumpun pois päältä, merkkivalo ERROR palaa punaisena, pumpun automaattinen päällekytkentä on estetty. Käytön aloittaminen uudelleen: Korjaa syyt, joiden takia pumppu kytkeytyi pois päältä. Paina painiketta START PUMP.FI

Laitteen poisto käytöstä VAROITUS Vakavat tai hengenvaaralliset vammat mahdollisia sähköiskun johdosta. Irrota aina pumppu ja ProMax Garden Automatic Switch sähköverkosta, ennen kuin työskente- let laitteen parissa. HUOMIO Johdot ovat paineen alaisia. Suihkuavasta vedestä aiheutuva loukkaantumisvaara. Vuotava vesi aiheuttaa vaurioita laitteeseen. Ennen töiden aloittamista: Avaa jokin vedenottopaikka, jotta paine voi siten poistua. Toimenpiteet töiden lopettamisen jälkeen: Toimit näin:

3. Poista painejohdosta paine avaamalla jokin ottopaikka.

4. Avaa lisäksi imujohtoon asennetut takaiskuventtiilit.

– Poiskytkennän jälkeen voi jäämävesi valua takaisin letkuun ja tulla ulos pumpun sisäänimu- aukosta. Jos pumppu poistetaan kokonaan: Menettele pumpun käyttöohjeen mukaan! Päällekytkentäpaineen muutos VAROITUS Vakavat tai hengenvaaralliset vammat mahdollisia sähköiskun johdosta. Tämän työn saa suorittaa vain sähköalan ammattilainen. Irrota aina pumppu ja ProMax Garden Automatic Switch sähköverkosta, ennen kuin työskente- let laitteen parissa. Toimenpiteet töiden lopettamisen jälkeen: Toimit näin: Ota päällekytkentäpaineen mukautuksessa huomioon ominaiskäyrä.

1. Kierrä kotelo irti ja poista kansi.

2. Muuta painesäätöä kääntämällä säätöruuvia ruuvimeisselillä. Ota huomioon paineen ominais-

3. Asenna kotelon kansi takaisin paikoilleen ja ota laite käyttöön.

4. Lue paine painemittarista ja korjaa painesäätöä tarvittaessa uudelleen.

Poiskytkentäpainetta ei voi säätää, ja se riippuu käytettävästä pumpusta.114 POX0047 POX0049FI

Puhdistus ja huolto OHJE Älä käytä mitään syövyttäviä puhdistusaineita tai kemiallisia liuoksia. Nämä aineet voivat vau- rioittaa koteloa, haitata laitteen toimintaa ja aiheuttaa vahinkoja eläimille, kasveille ja ympäris- tölle. Puhdista laite vain ulkopuolelta kostealla liinalla. Varastointi/säilytys talven yli Laite ei kestä pakkasta. Se on irrotettava ja säilytettävä varastossa, jos lämpötilan ennustetaan laskevan alle nollan. Laitteen oikeanlainen varastointi: Valuta letkuissa, putkistoissa ja liitännöissä jäljellä olevasta vedestä pois niin paljon kuin mah- dollista. Puhdista laite perusteellisesti. Tarkasta laite vaurioiden varalta ja vaihda tarvittaessa vaurioituneet osat. Laite on varastoitava kuivassa ja jäätymiseltä suojatussa paikassa. Suojaa avoimet pistoliitännät kosteudelta ja lialta. Häiriöiden korjaaminen Huomioi myös käytössä olevan pumpun käyttöohjeen ohjeet häiriön korjaamisesta. Häiriö Syy Korjaus Pumppu ei käynnisty Laite on kytketty pois päältä Kytke laite päälle Pumppu on kytketty pois päältä Kytke pumppu päälle Virransyöttö katkennut Tarkasta sähköpistoliittimet Vikavirtasuojakytkin on lauennut Kytke laite ja pumppu pois päältä ja irrota verkkopistoke. Ota sitten yh- teyttä OASE-huoltoon. Laite on viallinen Laite on kytkeytynyt pois päältä vesivajeen takia. Kuivakäynnin merkkivalo palaa pu- naisena. Poista vesivajeen syy (esim. pump- puhäiriö). Paina sen jälkeen laitteen käynnistyspainiketta ja käynnistä pumppu uudelleen. Sallittu korkeusero 15 m laitteen ja veden- ottopaikan välillä on ylittynyt Korjaa korkeuseroa Pumppu ei pumppaa ollen- kaan tai ei tarpeeksi Painesäätö laitteessa ei ole oikein Korjaa laitteen painesäätö Laite on asennettu veden virtaussuuntaa vastaan Suorita asennus oikein116 Tekniset tiedot ProMax Garden Automatic Switch Nimellisjännite V AC 230 Nimellistaajuus Hz 50 Nimellisvirta enintään A 12 Kotelointiluokka IPX4 Sisäänmenoliitäntä sisäkierre 1" Ulostuloliitäntä ulkokierre 1" Käyttöpaine enintään bar 10 Päällekytkentäpaine esisäädetty bar 1,5 Päällekytkentäpaine Säätöalue bar 1,0 … 3,5 Pumpatun veden lämpötila väh. °C 2 Pumpatun veden lämpötila enint. °C 35 Päällekytkentä/poiskytkentä Painike

Kuivakäyntisuoja Anturi

Pumpattujen kiintohiukkasten jyväkoko enint. mm 2 Verkkoliitäntäjohto Pituus m 1,5 Pumpun liitäntäjohto Pituus m 0,3 Mitat Pituus mm 100 Leveys mm 100 Korkeus mm 195 Paino kg 0,75 Hävittäminen OHJE Tätä laitetta ei saa hävittää talousjätteiden mukana. Hävitä laite viemällä se vastaavaan jätehuoltopisteeseen. Jos sinulla on kysymyksiä, käänny paikallisen jätehuoltoyrityksen puoleen. Sieltä saat tietoja laitteen asianmukaisesta hävityksestä. Tee laite tätä ennen käyttökelvottomaksi leikkaamalla kaapelit poikki.HU
