GEBRUIKSAANWIJZING ProMax Garden Automatic Switch OASE

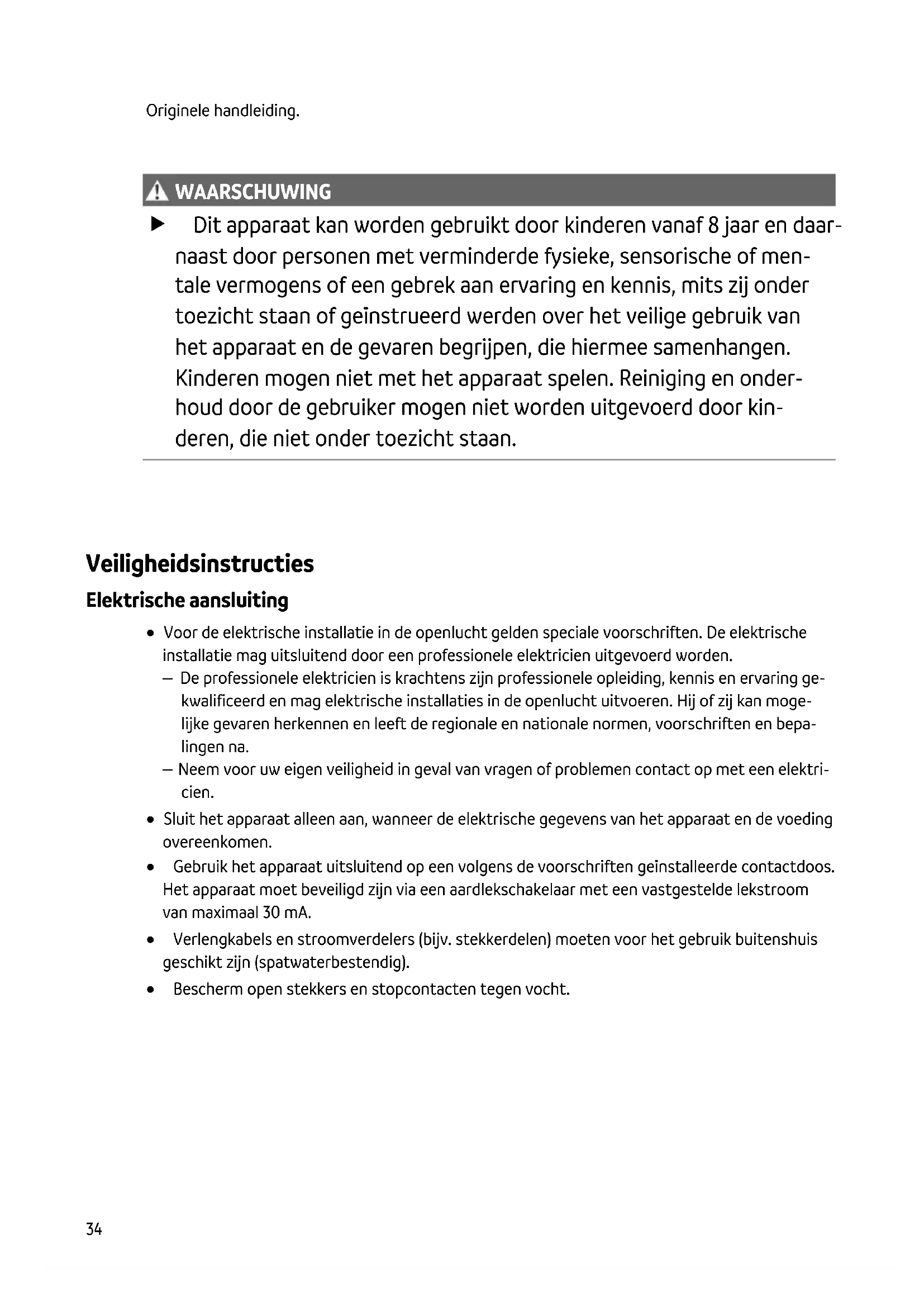

WAARSCHUWING WAARSCHUWING Dit apparaat kan worden gebruikt door kinderen vanaf 8 jaar en daar- naast door personen met verminderde fysieke, sensorische of men- tale vermogens of een gebrek aan ervaring en kennis, mits zij onder toezicht staan of geïnstrueerd werden over het veilige gebruik van het apparaat en de gevaren begrijpen, die hiermee samenhangen. Kinderen mogen niet met het apparaat spelen. Reiniging en onder- houd door de gebruiker mogen niet worden uitgevoerd door kin- deren, die niet onder toezicht staan. Veiligheidsinstructies Elektrische aansluiting Voor de elektrische installatie in de openlucht gelden speciale voorschriften. De elektrische installatie mag uitsluitend door een professionele elektricien uitgevoerd worden. – De professionele elektricien is krachtens zijn professionele opleiding, kennis en ervaring ge- kwalificeerd en mag elektrische installaties in de openlucht uitvoeren. Hij of zij kan moge- lijke gevaren herkennen en leeft de regionale en nationale normen, voorschriften en bepa- lingen na. – Neem voor uw eigen veiligheid in geval van vragen of problemen contact op met een elektri- cien. Sluit het apparaat alleen aan, wanneer de elektrische gegevens van het apparaat en de voeding overeenkomen. Gebruik het apparaat uitsluitend op een volgens de voorschriften geïnstalleerde contactdoos. Het apparaat moet beveiligd zijn via een aardlekschakelaar met een vastgestelde lekstroom van maximaal 30 mA. Verlengkabels en stroomverdelers (bijv. stekkerdelen) moeten voor het gebruik buitenshuis geschikt zijn (spatwaterbestendig). Bescherm open stekkers en stopcontacten tegen vocht.NL

Veilig gebruik Gebruik het apparaat niet als elektrische snoeren of behuizing beschadigd zijn. Een beschadigde netaansluitkabel direct door OASE, een geautoriseerde servicedienst of een gekwalificeerde elektrotechnicus laten vervangen om gevaar door elektrocutie te vermijden. Het apparaat niet aan de elektrische leiding dragen of aan de leiding trekken. Installeer de leidingen zodanig, dat deze tegen beschadigingen zijn beschermd en niemand er- over kan struikelen. Breng nooit technische veranderingen aan het apparaat aan. Voer uitsluitend die werkzaamheden aan het apparaat uit die in deze gebruiksaanwijzing zijn beschreven. Gebruik uitsluitend originele reserveonderdelen en origineel toebehoren. Beoogd gebruik Gebruik het in deze gebruiksaanwijzing beschreven product uitsluitend op de volgende manier: Automatisch in- en uitschakelen van een waterpomp (perspomp) bij waterafname door een aangesloten verbruiksinrichting. Met in achtneming van deze technische gegevens. (→ Technische gegevens) De volgende inperkingen gelden voor het apparaat: Niet geschikte pompen met ene geïntegreerde automatische besturing. Niet aansluiten op de drinkwatervoorziening. Niet geschikt voor drinkwater. Niet gebruiken voor commerciële of industriële doeleinden. Niet gebruiken in combinatie met chemicaliën, levensmiddelen, licht brandbare of explosieve stoffen.36 Productbeschrijving Overzicht POX0045 1 Netspanningsaansluiting voor pomp 2 Uitlaat buitendraad 3 Netaansluitsnoer 4 Manometer 5 Inloop (draaibaar) 6 Adapter 7 Toets START PUMP 8 Controlelampje droogloop, rood 9 Controlelampje bedrijf, groen Symbolen op het apparaat Het apparaat is beschermd tegen het binnendringen van spatwater. Gebruik het apparaat alleen binnen. Voer het apparaat niet af met het normale huisvuil. Lees de gebruikershandleiding.NL

Plaatsen en aansluiten OPMERKING Een te hoge waterdruk in het systeem beschadigt het apparaat. De afstand tot het hoogst gelegen wateraftappunt mag niet meer zijn dan 15 m. De systeemdruk van 10 bar mag niet worden overschreden. Houdt rekening met de maximaal toegestane druk van de pomp. Deze kan minder zijn dan 10 bar. U kunt het apparaat horizontaal of verticaal op een willekeurige plaats tussen de persaansluiting van een tuinpomp, bronpomp of dompelpomp en het eerste wateraftappunt (bijv. wasmachine) aansluiten. Advies: Montage direct op de persaansluiting van de pomp. Adapter gebruiken. POX004838 Zo gaat u te werk:

1. Adapter op de pomp schroeven.

– Let op de correcte positie van de O-ring.

2. Apparaat op de adapter schroeven.

– Let erop bij de montage, dat de pijlen op deksel en uitlaat van het apparaat in de door- stroomrichting van het water wijzen.

3. Apparaat aansluiten op verdere leidingwerk.

OPMERKING Alle aansluitleidingen moeten absoluut dicht zijn, omdat niet goed afgedichte leidingen de wer- king van het systeem beïnvloeden en schade kunnen veroorzaken. Het schroefdraad van de leidingen en de verbinding naar de pomp met een geschikt afdicht- middel afdichten. Te vast aandraaien van kunststof schroefkoppelingen kan schade veroorzaken. Vermijd over- matige kracht. POX0046NL

Werking Apparaat in gebruik nemen Voor het gebruik moet de pomp gevuld en de aanzuigleiding ontlucht worden. Het ontluchten van de zuigleiding kan enkele minuten duren. Zo gaat u te werk: Pomp en zuigleiding volledig vullen. ( handleiding van de pomp)

– Het controlelampje ON brandt groen. – Het apparaat is bedrijfsklaar.

4. Open na het automatisch uitschakelen van de pomp het hoogst gelegen wateraftappunt.

– De ProMax Garden Automatic Switch schakelt de pomp opnieuw in.

5. Sluit het wateraftappunt als het water er gelijkmatig uitstroomt.

– De ingebruikname is beëindigd. Als er geen water wordt getransporteerd: Laat de pomp langer draaien dan de door ProMax Garden Automatic Switch gespecifi- ceerde tijd. Daarvoor de toets START PUMP ingedrukt houden, tot het aanzuigen van de pomp is afgesloten en het water wordt getransporteerd. Indien na een minuut nog altijd geen water wordt getransporteerd: Koppel de ProMax Garden Automatic Switch los van de stroomvoorziening en herhaal de inbedrijfstelling. Onderbreking van het bedrijf en weer doorgaan Bij drooglopen resp. watergebrek Daarna schakelt de ProMax Garden Automatic Switch de pomp weer uit, brandt het controlelampje ERROR rood, wordt het automatische inschakelen van de pomp verhinderd. Om het bedrijf weer te herstellen: Verhelp de oorzaak van de uitschakeling. Druk op de toets START PUMP.40 Apparaat buiten gebruik nemen WAARSCHUWING Ernstig letsel of dodelijk letsel door elektrische schok mogelijk. Koppel de pomp en ProMax Garden Automatic Switch los van de stroomvoorziening voordat u werkzaamheden aan het apparaat gaat verrichten. VOORZICHTIG De leidingen staan onder druk. Gevaar voor letsel door vrijkomende waterstraal. Schade aan het apparaat door vrijkomend water. Voor aanvang van de werkzaamheden: Open een wateraftappunt, zodat de druk kan ontsnap- pen. Maatregelen na afronden van de werkzaamheden: Zo gaat u te werk:

3. Maak de drukleiding drukloos door het openen van de aftapplaatsen.

4. Open aanvullend in de zuigleiding de ingebouwde terugslagklep.

– Na het uitschakelen kan het restwater in de slang terugstromen en door de aanzuigopening van de pomp naar buiten komen. De pomp volledig gedemonteerd wordt: Ga te werk aan de hand van de gebruiksaanwijzing van de pomp! Verandering van de inschakeldruk WAARSCHUWING Ernstig letsel of dodelijk letsel door elektrische schok mogelijk. Deze werkzaamheden mogen alleen door een elektricien worden uitgevoerd. Koppel de pomp en ProMax Garden Automatic Switch los van de stroomvoorziening voordat u werkzaamheden aan het apparaat gaat verrichten. Maatregelen na afronden van de werkzaamheden: Zo gaat u te werk: Bij de aanpassing van de inschakeldruk de karakteristiek aanhouden.

1. Behuizing opschroeven en deksel verwijderen.

2. Drukinstelling met schroevendraaier door draaien instelschroef veranderen. Drukkarakteristiek

3. Deksel behuizing weer monteren en apparaat in bedrijf nemen.

4. Druk op manometer aflezen en drukinstelling eventueel opnieuw corrigeren.

De uitschakeldruk is niet instelbaar en hangt van de gebruikte pomp af.NL

POX0047 POX004942 Reiniging en onderhoud OPMERKING Gebruik geen agressieve reinigingsmiddelen of chemische oplossingen. Deze middelen kunnen de behuizing beschadigen en de werking van het apparaat in het gedrang brengen; ze zijn tevens schadelijk voor dieren, planten en het milieu. Reinig het apparaat uitsluitend van buitenaf met een vochtige doek. Opslag/overwinteren Het apparaat is niet bestand tegen vorst en moet bij verwachte vorst gedemonteerd en opgesla- gen worden. Zo slaat u het apparaat correct op: Laat water in het apparaat, in de slangen, buizen en aansluitingen zoveel mogelijk weglopen. Reinig het apparaat grondig. Controleer het apparaat op beschadigingen en vervang evt. beschadigde onderdelen. Sla het apparaat droog en vorstvrij op. Open connectoren beschermen tegen vocht en vuil. Storing verhelpen Neem ook de foutopsporing in de gebruiksaanwijzing van de gebruikte pomp in acht. Storing Oorzaak Oplossing Pomp start niet Apparaat is uitgeschakeld Apparaat inschakelen Pomp is uitgeschakeld Pomp inschakelen Voeding onderbroken Controleer de elektrische stekkers Aardlekschakelaar is geactiveerd Apparaat en pomp uitschakelen en de netstekker lostrekken Dan con- tact opnemen met de OASE- service Apparaat is defect Het apparaat is wegens watergebrek uit- geschakeld. Controlelampje droogloop brandt rood. Oorzaak van het watergebrek weg- nemen (bijv. pompstoring). Daarna de startknop op het apparaat in- drukken om de pomp opnieuw te starten. Toegestane hoogteverschil van 15 m tus- sen apparaat en wateraftappunt is over- schreden Hoogteverschil corrigeren Pomp pompt niet of onvol- doende Drukinstelling in apparaat niet juist Drukinstelling in apparaat corrige- ren Apparaat is tegen de doorstroomrichting van het water in gemonteerd Montage correct uitvoerenNL

Technische gegevens ProMax Garden Automatic Switch Nominale spanning V~ 230 Nominale frequentie Hz 50 Nominale stroom maximaal A 12 Beschermingsgraad IPX4 Aansluiting inlaat binnendraad 1" Aansluiting uitlaat buitendraad 1" Bedrijfsdruk maximaal bar 10 Inschakeldruk vooringesteld bar 1,5 Inschakeldruk Instelbereik bar 1.0 … 3.5 Temperatuur van het gepompte water min °C 2 Temperatuur van het gepompte water max °C 35 Inschakelen/uitschakelen Toets

Grootte gepompte vaste deeltjes max mm 2 Netaansluitkabel Lengte m 1,5 Pompaansluitleiding Lengte m 0,3 Afmetingen Lengte mm 100 Breedte mm 100 Hoogte mm 195 Massa kg 0,75 Afvoer van het afgedankte apparaat OPMERKING Dit apparaat niet met het huishoudelijk afval afvoeren. Verwijder het apparaat via het daartoe bedoelde retourstelsel. Als u vragen heeft, neem dan contact op met uw plaatselijke afvalverwerkingsbedrijf. Hier kunt u informatie inwinnen over het afvoeren van het apparaat conform de voorschriften. Maak het apparaat, door het afsnijden van de kabels, onbruikbaar.44 Instrucciones originales.
