GEBRUIKSAANWIJZING ProMax MudDrain 30000 OASE

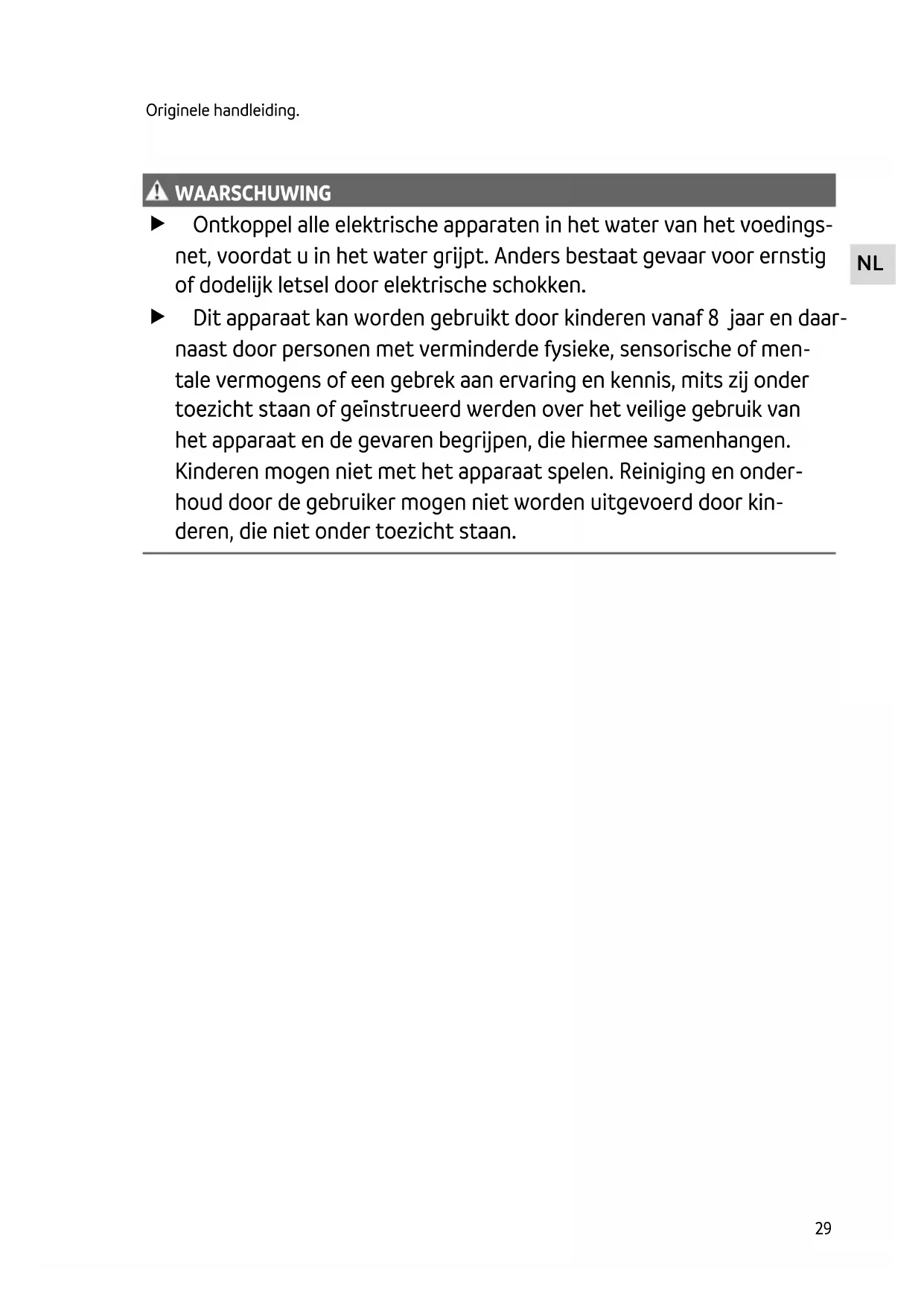

WAARSCHUWING WAARSCHUWING Ontkoppel alle elektrische apparaten in het water van het voedings- net, voordat u in het water grijpt. Anders bestaat gevaar voor ernstig of dodelijk letsel door elektrische schokken. Dit apparaat kan worden gebruikt door kinderen vanaf 8 jaar en daar- naast door personen met verminderde fysieke, sensorische of men- tale vermogens of een gebrek aan ervaring en kennis, mits zij onder toezicht staan of geïnstrueerd werden over het veilige gebruik van het apparaat en de gevaren begrijpen, die hiermee samenhangen. Kinderen mogen niet met het apparaat spelen. Reiniging en onder- houd door de gebruiker mogen niet worden uitgevoerd door kin- deren, die niet onder toezicht staan.30 Veiligheidsinstructies Elektrische aansluiting Sluit het apparaat alleen aan, wanneer de elektrische gegevens van het apparaat en de voeding overeenkomen. Gebruik het apparaat uitsluitend op een volgens de voorschriften geïnstalleerde contactdoos. Het apparaat moet beveiligd zijn via een aardlekschakelaar met een vastgestelde lekstroom van maximaal 30 mA. Verlengkabels en stroomverdelers (bijv. stekkerdelen) moeten voor het gebruik buitenshuis geschikt zijn (spatwaterbestendig). Bescherm open stekkers en stopcontacten tegen vocht. Veilig gebruik Gebruik het apparaat uitsluitend, als er zich geen personen in het water bevinden. Gebruik het apparaat niet als elektrische snoeren of behuizing beschadigd zijn. Een beschadigde netaansluitkabel direct door OASE, een geautoriseerde servicedienst of een gekwalificeerde elektrotechnicus laten vervangen om gevaar door elektrocutie te vermijden. Het apparaat niet aan de elektrische leiding dragen of aan de leiding trekken. Installeer de leidingen zodanig, dat deze tegen beschadigingen zijn beschermd en niemand er- over kan struikelen. Breng nooit technische veranderingen aan het apparaat aan. Voer uitsluitend die werkzaamheden aan het apparaat uit die in deze gebruiksaanwijzing zijn beschreven. Gebruik uitsluitend originele reserveonderdelen en origineel toebehoren. Neem bij problemen contact op met de geautoriseerde klantenservice of met OASE. Beoogd gebruik Gebruik het in deze gebruiksaanwijzing beschreven product uitsluitend op de volgende manier: Transporteren van schoon water of regenwater. Transporteren van gechloreerd water. Transporteren van vuil water met deeltjes tot maximaal 40 mm grootte. Irrigeren en besproeien. Ompompen en leegpompen van reservoirs of bassins. Waterafname uit regentonnen of stortbakken. Met in achtneming van deze technische gegevens. (→ Technische gegevens) De volgende inperkingen gelden voor het apparaat: Niet geschikt voor zoutwater. Niet geschikt voor drinkwater. Niet toepassen voor continu bedrijf (bijvoorbeeld continu circuleren in een vijver). Niet gebruiken voor industriële doeleinden. Niet gebruiken in combinatie met chemicaliën, levensmiddelen, licht brandbare of explosieve stoffen. Niet aansluiten op de drinkwatervoorziening.NL

Productbeschrijving Overzicht POX0014 1 Handgreep 2 Getrapte slangnippel 3 Reduceermof, G1½ op G1¼ 4 Aansluiting drukzijde G2 5 Pompvoet 6 Vlotterschakelaar 7 Netaansluitsnoer 8 Bevestigingskabel, 10 m Het apparaat bevat gietijzer, dat onderhevig is aan een natuurlijk corrosieproces. De wer- king van het apparaat wordt daardoor niet beïnvloed. Symbolen op het apparaat Het apparaat is stofdicht en waterdicht tot een diepte van 7 m. Voer het apparaat niet af met het normale huisvuil. Lees de gebruikershandleiding.32 Plaatsen en aansluiten Drukslang aansluiten De capaciteit is optimaal bij een slangdiameter van 50 mm. Zo gaat u te werk:

1. De getrapte slangaansluiting op de slangdiameter aanpassen.

2. De getrapte slangaansluiting op de aansluiting van de perszijde schroeven.

3. Drukslang met de getrapte slangaansluiting verbinden.

– De drukslang met een slangklem borgen. POX0016NL

Automatisch bedrijf Een stijgend waterpeil tilt de vlotterschakelaar op tot het inschakelpunt is bereikt en de pomp inschakelt. Bij een dalend waterpeil daalt de vlotterschakelaar tot het uitschakelpunt is bereikt en de pomp uitschakelt. Zo gaat u te werk: Kabel van de vlotterschakelaar in de kabelhouder drukken. – Des te korter de kabel tussen de vlotterschakelaar en de kabelhouder is, des te lager ligt het inschakelpunt en des te hoger licht het uitschakelpunt. Voor een storingsvrije werking minimaal 100 mm kabellengte aanhouden tussen de vlotter- schakelaar en de kabelhouder. De minimale restwaterhoogte wordt alleen in handmatig bedrijf bereikt. POX0015 Handmatige werking De pomp is continu ingeschakeld, wanneer de vlotterschakelaar verticaal staat (kabel hangt naar beneden). OPMERKING In handmatig bedrijf kan de pomp drooglopen. Bij drooglopen slijt de pomp overmatig veel. Schakel de pomp uit wanneer het minimale waterpeil is bereikt.34 Pomp opstellen Plaats de pomp verticaal en stevig in het water. Bevestig voor het neerlaten in een schacht een kabel aan de greep. Niet een de netvoedings- kabel dragen. Stel de pomp zodanig op, dat vuildeeltjes met een grootte van > 40 mm niet worden aangezo- gen en de aanzuigopening blokkeren. Indien nodig, de pomp hoger opstellen. De vlotterschakelaar moet zich altijd vrij kunnen bewegen. POX0018NL

Werking WAARSCHUWING Ernstig letsel of dodelijk letsel door elektrische schok mogelijk. Gebruik de pomp uitsluitend, als er zich geen personen in het water bevinden. Ontkoppel alle elektrische apparaten in het water van de stroomvoorziening, voordat u in het water grijpt. OPMERKING De pomp is niet geschikt voor continu bedrijf. Bij continu bedrijf wordt de levensduur van het ap- paraat bekort. Apparaat inschakelen Plaats de netstekker in de contactdoos. – De pomp is gebruiksklaar. – De pomp start, zodra het waterpeil de inschakelhoogte heeft bereikt. Apparaat uitschakelen Trek de netstekker uit de contactdoos. – Na het uitschakelen kan het restwater in de slang terugstromen en door de aanzuigopening van de pomp naar buiten komen. Spoel de pomp na het gebruik door met schoon water. Reiniging en onderhoud OPMERKING Gebruik geen agressieve reinigingsmiddelen of chemische oplossingen. Deze middelen kunnen de behuizing beschadigen en de werking van het apparaat in het gedrang brengen; ze zijn tevens schadelijk voor dieren, planten en het milieu. Reinig het apparaat zo mogelijk met schoon water en een zachte borstel of een spons; bij hardnekkige vervuiling met behulp van het geadviseerde reinigingsmiddel. Reinig het apparaat indien nodig, maar minstens 2 maal per jaar. Aanbevolen reinigingsmiddelen bij hardnekkige kalkaanslag: – Pompreiniger PumpClean van OASE. – Azijn- en chloorvrije huishoudreiniger. Na het reinigen alle delen met schoon water afspoelen.36 Opslag/overwinteren Het apparaat is niet bestand tegen vorst en moet bij verwachte vorst gedemonteerd en opgesla- gen worden. Zo slaat u het apparaat correct op: Reinig het apparaat grondig en vervang de beschadigde onderdelen. Sla het apparaat droog en vorstvrij op. Open connectoren beschermen tegen vocht en vuil. Slangen en aansluitingen zo goed mogelijk aftappen. Storing verhelpen Storing Mogelijke oorzaak Oplossing De pomp start niet De voeding is onderbroken De netstekker aansluiten De zekering van het stopcontact controleren De pomp schakelt na korte looptijd uit De overbelastingsbeveiliging heeft de pomp vanwege oververhitting uitgeschakeld De aanzuigopening en de druk- slang reinigen De pomp laten afkoelen. De overbelastingsbeveiliging wordt na afkoeling automatisch terug- gezet De pomp draait, transporteert niet of niet voldoende De drukslang is gesloten

De drukslang zonder knikken in- stalleren De uitlaat controleren en even- tueel reinigen De aanzuigopening is verstopt

De aanzuigopening reinigen Er zit lucht in de drukslang De drukslang ontluchten Indien aanwezig: De terugslagklep in drukslang is verkeerd ingebouwd of verstopt De terugslagklep correct instal- leren De terugslagklep reinigen De schoepeneenheid is defect of versleten Neem contact op met OASE. De schoepeneenheid mag uit- sluitend door Oase-service wor- den vervangen.NL

Technische gegevens ProMax MudDrain 25000 30000 Nominale spanning V AC 230 230 Nominale frequentie Hz 50 50 Nominaal vermogen W 1200 1500 Beschermingsgraad IP68 IP68 Aansluiting drukzijde G 2 2 Minimale inschakelhoogte/maximale uitschakelhoogte mm 550 300 Maximale inschakelhoogte/minimale uitschakelhoogte mm 750 180 Pompcapaciteit maximaal l/h 25000 30000 Pomphoogte maximaal m 10 12 Dompeldiepte maximaal m 7 7 Korrelgrootte maximaal mm 40 40 Netaansluitsnoer Lengte m 10 10 Afmetingen Lengte mm 178 178 Breedte mm 246 246 Hoogte mm 453 453 Gewicht kg 13,60 14,10 Slijtagedelen De volgende componenten zijn slijtageonderdelen en mogen alleen door de OASE-service wor- den vervangen: Rotor Afvoer van het afgedankte apparaat OPMERKING Dit apparaat niet met het huishoudelijk afval afvoeren. Verwijder het apparaat via het daartoe bedoelde retourstelsel. Als u vragen heeft, neem dan contact op met uw plaatselijke afvalverwerkingsbedrijf. Hier kunt u informatie inwinnen over het afvoeren van het apparaat conform de voorschriften. Maak het apparaat, door het afsnijden van de kabels, onbruikbaar.38 Instrucciones originales.
