MANUALE UTENTE ProMax MudDrain 30000 OASE

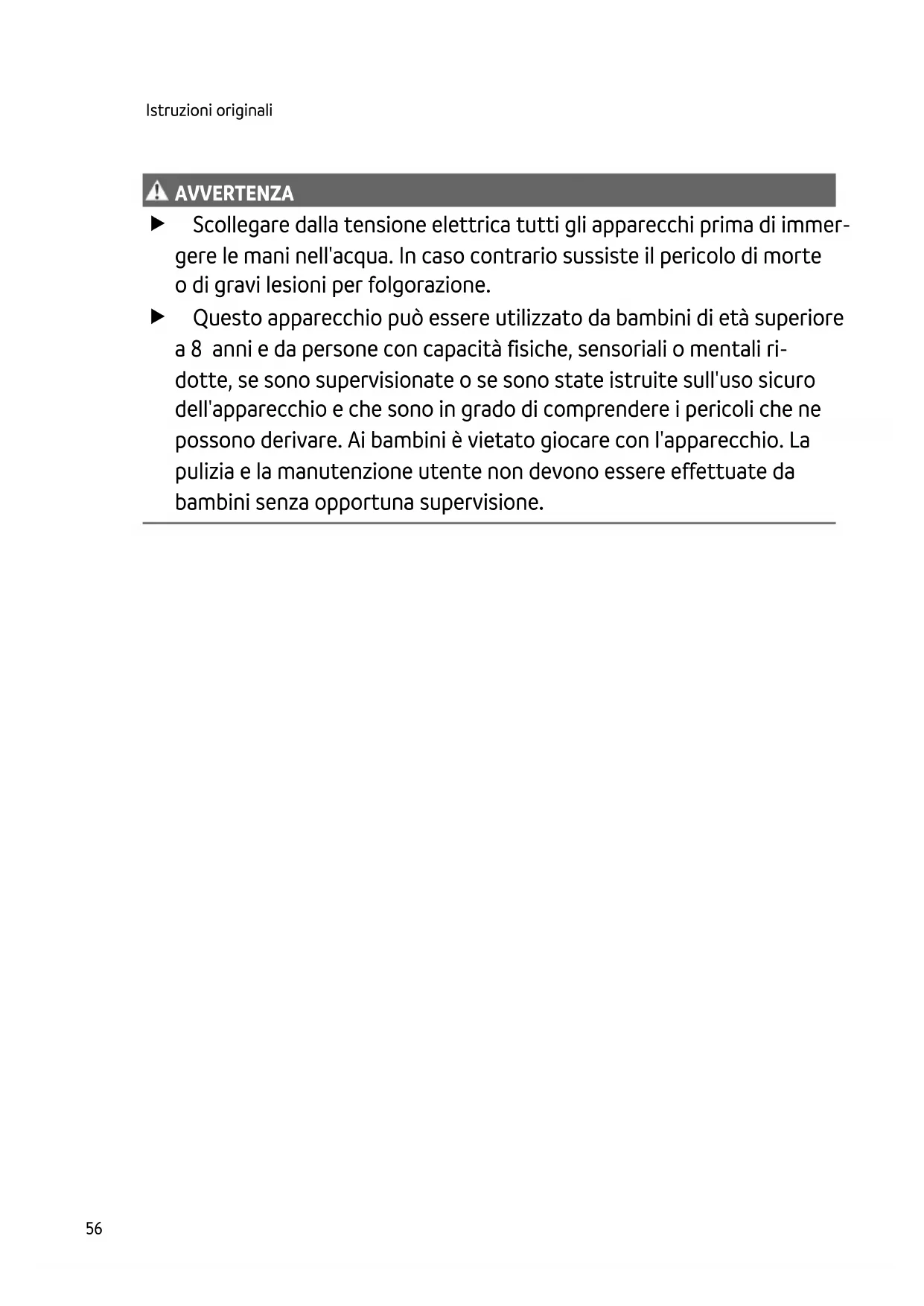

AVVISO AVVERTENZA Scollegare dalla tensione elettrica tutti gli apparecchi prima di immer- gere le mani nell'acqua. In caso contrario sussiste il pericolo di morte o di gravi lesioni per folgorazione. Questo apparecchio può essere utilizzato da bambini di età superiore a 8 anni e da persone con capacità fisiche, sensoriali o mentali ri- dotte, se sono supervisionate o se sono state istruite sull'uso sicuro dell'apparecchio e che sono in grado di comprendere i pericoli che ne possono derivare. Ai bambini è vietato giocare con l'apparecchio. La pulizia e la manutenzione utente non devono essere effettuate da bambini senza opportuna supervisione.IT

Avvertenze di sicurezza Allacciamento elettrico Eseguire l'allacciamento solo se i dati elettrici dell'apparecchio e dell'alimentazione elettrica coincidono. Collegare l'apparecchio solo a una presa installata secondo le norme. L'apparecchio deve es- sere protetto con un interruttore differenziale con una corrente di guasto di max. 30 mA. I cavi di prolungamento e distributori di corrente (ad es. prese multiple) devono essere adatti per l'impiego all'aperto (protetti contro gli spruzzi d'acqua). Proteggere spine e prese aperte contro l'umidità. Funzionamento sicuro Usate l'apparecchio solo se non ci sono persone in acqua. Non utilizzare l'apparecchio se i cavi elettrici o l'alloggiamento sono danneggiati. Se la linea di collegamento alla rete è danneggiata farla sostituire prontamente da OASE, da un servizio di assistenza autorizzato oppure da un elettricista specializzato per evitare i pericoli dovuti alle scosse elettriche. Non trasportare o trascinare l'apparecchio afferrando il cavo di alimentazione. Posare i cavi al riparo da danni e in maniera tale che nessuno possa inciamparvi. Non apportate mai modifiche tecniche all'apparecchio. Eseguire sull'apparecchio solo le operazioni descritte nelle presenti istruzioni. Utilizzare solo solo parti di ricambio e accessori originali. In caso di problemi rivolgersi all’assistenza clienti autorizzata o all'azienda OASE. Impiego ammesso Utilizzare il prodotto descritto nelle presenti istruzioni esclusivamente come segue: Convogliamento di acqua limpida o di acqua piovana. Convogliamento di acqua clorata. Convogliamento di acqua sporca con particelle di grandezza massima 40 mm. Irrorazione ed annaffiatura Travaso e svuotamento di recipienti o vasche. Prelievo di acqua da recipienti o cisterne di acqua piovana. Rispettando i dati tecnici. (→ Dati tecnici) Per l'apparecchio valgono le seguenti restrizioni: Non idoneo all'acqua salata. Non idoneo per acqua potabile. Non usare in funzionamento continuato (ad es. per il ricircolo di acqua in stagni). Non utilizzare per scopi industriali. Non utilizzarlo unitamente a prodotti chimici, generi alimentari, sostanze facilmente infiam- mabili o esplosive. Non allacciare all'impianto di acqua potabile.58 Descrizione del prodotto Prospetto POX0014 1 Maniglia 2 Boccola a gradini per tubo flessibile 3 Manicotto di riduzione, da G1½ a G1¼ 4 Collegamento lato mandata G2 5 Base della pompa 6 Interruttore a galleggiante 7 Linea di collegamento alla rete 8 Fune di fissaggio, 10 m L'apparecchio contiene ghisa che è soggetta a fenomeni naturali di corrosione. Il funziona- mento dell'apparecchio non ne viene compromesso. Simboli sull'apparecchio L'apparecchio è a tenuta di polvere e di acqua fino a una profondità di 7 m. Non smaltire questo apparecchio gettandolo nei rifiuti domestici. Leggere le istruzioni d'usoIT

Installazione e allacciamento Collegamento del tubo di mandata La portata è ottimale con un diametro del tubo flessibile di 50 mm. Procedere nel modo seguente:

1. Adattare l'adattatore graduato al diametro del tubo flessibile.

2. Avvitare l'adattatore graduato all'attacco del lato di mandata.

3. Collegare il tubo di mandata all'adattatore graduato.

– Fissare il tubo flessibile di mandata con una fascetta stringitubi. POX001660 Funzionamento automatico L'acqua in salita solleva l'interruttore a galleggiante sino a raggiungere il punto di accensione e ad accendere la pompa. Quando l'acqua scende, l'interruttore a galleggiante scende sino a raggiungere il punto di spegni- mento e a spegnere la pompa. Procedere nel modo seguente: Premere il cavo dell'interruttore a galleggiante nel supporto del cavo. – Più il cavo fra l'interruttore a galleggiante e il supporto del cavo è corto, più è basso il punto di accensione e più è alto il punto di spegnimento. Per un funzionamento regolare, rispettare una lunghezza del cavo di almeno 100 mm fra l'in- terruttore a galleggiante e il supporto del cavo. L'altezza minima di acqua residua viene raggiunta solo in esercizio manuale. POX0015 Funzionamento manuale La pompa è sempre accesa se l'interruttore a galleggiante si trova in posizione verticale (il cavo pende in basso). NOTA In esercizio manuale la pompa potrebbe funzionare a secco. In caso di funzionamento a secco, la pompa si usura notevolmente. Spegnere la pompa non appena viene raggiunto il livello di acqua minimo.IT

Posa della pompa Posizionare la pompa verticalmente in acqua e in maniera che poggi stabilmente Per farla scendere in un pozzetto fissare una fune alla manopola. Non tenere la pompa per il cavo di alimentazione. Posare la pompa in maniera tale che le particelle di sporco di grandezza >40 mm non vengano aspirate. Se necessario, posare la pompa in posizione rialzata. L'interruttore a galleggiante deve potersi sempre muovere liberamente. POX001862 Funzionamento AVVERTENZA Sussiste il pericolo di gravi lesioni o di morte per folgorazione. Utilizzare la pompa solo se nessuno è presente nell'acqua. Scollegare dalla tensione elettrica tutti gli apparecchi prima di immergere le mani nell'acqua. NOTA La pompa non è adatta per l’esercizio prolungato. Con esercizio prolungato la durata della pompa si riduce in proporzione. Avviare l'apparecchio Innestare la spina elettrica nella presa. – La pompa è operativa. – La pompa si accende non appena il livello dell'acqua ha raggiunto l'altezza di accensione. Spegnimento dell'apparecchio Staccare la spina elettrica. – Dopo lo spegnimento è possibile che dell'acqua residua refluisca nel tubo flessibile e che fuoriesca dall'apertura di aspirazione della pompa. Dopo l’impiego sciacquate la pompa con acqua pulita. Pulizia e manutenzione NOTA Non utilizzare detergenti aggressivi o soluzioni chimiche. Questi agenti possono danneggiare l'al- loggiamento, compromettere la funzionalità dell’apparecchio e sono dannosi per animali, piante e ambiente. Pulire l’apparecchio possibilmente con acqua limpida e una spazzola morbida o una spugna; per lo sporco più difficile ricorrere al detergente consigliato. Pulire l'apparecchio quando necessario, ma almeno 2 volte all'anno. Detergenti consigliati per calcificazioni resistenti: – Detergente PumpClean OASE. – Detergente per uso domestico senza aceto e cloro. Una volta puliti tutti i componenti, risciacquare accuratamente con acqua limpida.IT

Immagazzinaggio/Invernaggio L'apparecchio non è a prova di gelo e quindi deve essere smontato e immagazzinato se si pre- vede l'arrivo del gelo. Immagazzinare correttamente l'apparecchio procedendo nel modo seguente: Pulire a fondo l'apparecchio e sostituire le parti danneggiate. Immagazzinare l'apparecchio in un luogo asciutto e al riparo dal gelo. Proteggere i collegamenti elettrici aperti contro l'umidità e lo sporco. Svuotare il più possibile i tubi flessibili e i raccordi. Eliminazione di anomalie Anomalia Possibili cause Intervento La pompa non si avvia L'alimentazione elettrica è inter- rotta Inserire la spina di rete Verificare la protezione della presa elettrica La pompa si arresta dopo un breve tempo di funzionamento La protezione da sovraccarico ha spento la pompa per surriscalda- mento Pulire l'apertura di aspirazione e il tubo flessibile di mandata Lasciare raffreddare la pompa. La protezione da sovraccarico viene resettata automatica- mente dopo che la pompa si è raffreddata La pompa è accesa ma non convo- glia o la portata non è sufficiente Tubo flessibile di mandata bloccato Posare il tubo flessibile di man- data in modo che non sia pie- gato Verificare l'uscita ed eventual- mente pulirla L’apertura di aspirazione è ostruita

Pulire l'apertura di aspirazione Nel tubo flessibile di mandata è presente dell’aria Sfiatare il tubo flessibile di man- data Se presente: La valvola di non ritorno nel tubo flessibile di mandata non è mon- tata correttamente o è ostruita Montare correttamente la val- vola di non ritorno Pulire la valvola di non ritorno Unità rotante difettosa o usurata Contattare OASE. L’unità rotante deve essere so- stituita solo dal servizio assi- stenza OASE.64 Dati tecnici ProMax MudDrain 25000 30000 Tensione nominale V CA 230 230 Frequenza nominale Hz 50 50 Potenza nominale W 1200 1500 Grado di protezione IP68 IP68 Attacco lato di mandata G 2 2 Altezza di accensione minima / altezza di spegnimento massima mm 550 300 Altezza di accensione massima / altezza di spegnimento minima mm 750 180 Portata massima l/h 25000 30000 Prevalenza massima m 10 12 Profondità di immersione massima m 7 7 Dimensioni particelle massime mm 40 40 Linea di collegamento alla rete lunghezza m 10 10 Dimensioni lunghezza mm 178 178 larghezza mm 246 246 altezza mm 453 453 Peso kg 13,60 14,10 Pezzi soggetti a usura I seguenti componenti sono pezzi di consumo e devono essere sostituiti esclusivamente dal ser- vizio di assistenza OASE: Unità rotante Smaltimento NOTA Non smaltire questo apparecchio gettandolo nei rifiuti domestici! Smaltire l’apparecchio solo attraverso l'apposito sistema di ritiro. In caso di domande rivolgersi all’azienda locale di smaltimento dei rifiuti. Qui si possono rice- vere informazioni sul corretto smaltimento dell’apparecchio. Dopo l’utilizzo rendere inutilizzabile l'apparecchio tagliando i cavi.DA
