使用说明书2 Original-Anleitung.

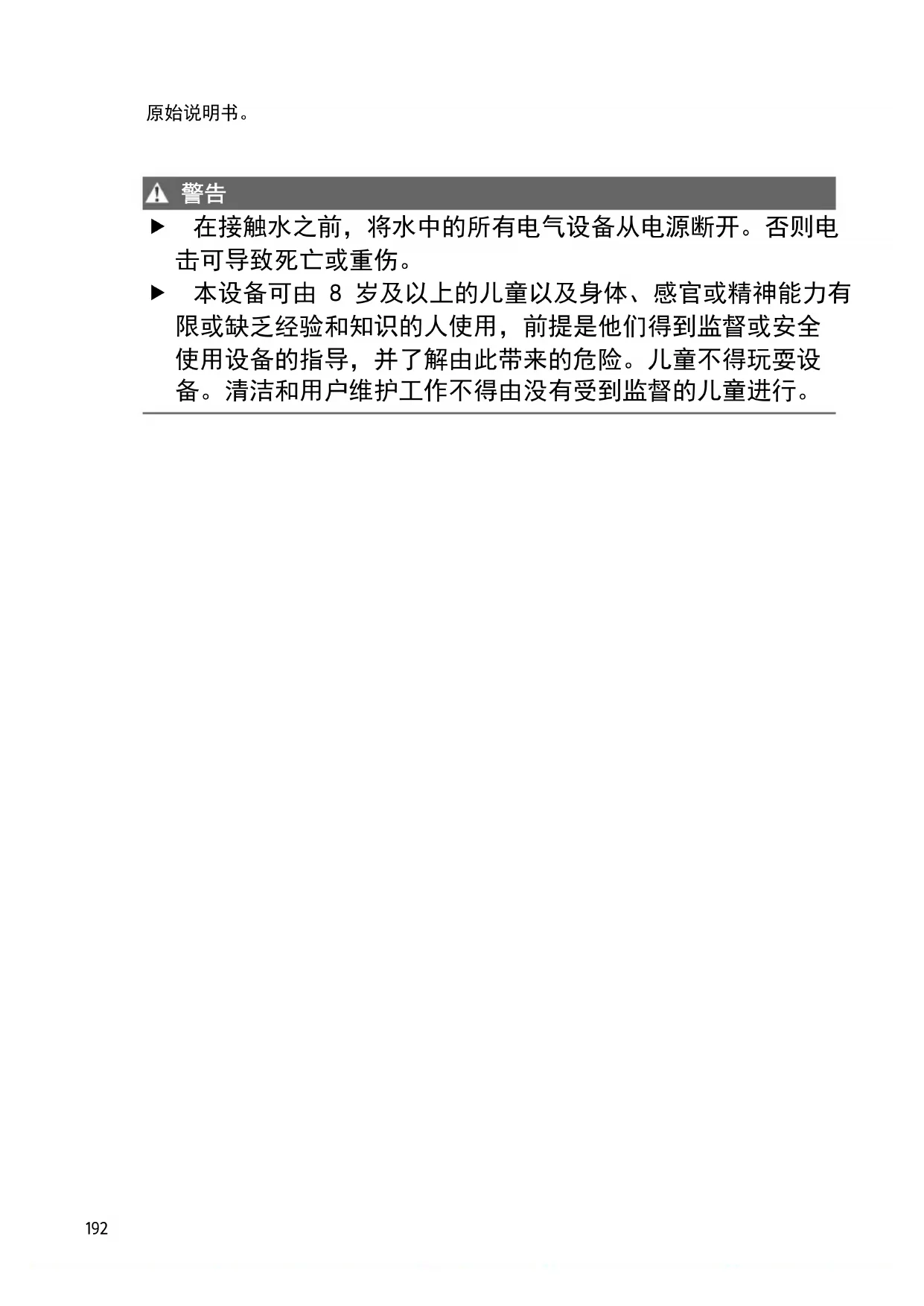

在接触水之前，将水中的所有电气设备从电源断开。否则电

本设备可由 8 岁及以上的儿童以及身体、感官或精神能力有 限或缺乏经验和知识的人使用，前提是他们得到监督或安全 使用设备的指导，并了解由此带来的危险。儿童不得玩耍设 备。清洁和用户维护工作不得由没有受到监督的儿童进行。CN

只有当设备的电气数据和电源的电气数据一致时，才允许连接设备。 只能将设备连接到按规定安装的插座上。本设备必须使用故障电流保护装置进行 保护，其测量错误电流为最大 30 mA。 延长电缆和电源分配器（如接线板）必须适合露天使用（防溅）。 请采取保护措施防止裸露的插头和插座受潮。

只有在水里无人时才能运行本设备。 当电线或外壳损坏时，请勿使用设备。 受损的电源线必须由 OASE、授权的客户服务部或具备资格的专业电工立即进行 更换，以免发生触电危险。 请勿通过电缆搬运或拉扯设备。 敷设电线时保护其不受损坏，并且注意不要绊倒任何人。 切勿在设备上进行任何技术更改。 只能在设备上进行本说明书中有述的工作。 只能使用原装备件和配件。 如有问题，请咨询授权客服或 OASE。

请仅将本说明书中所述的产品用于如下用途：

抽送含最大粒度达 40 毫米颗粒的污水。

对水箱或水槽进行循环泵抽送或抽出。 从雨水桶或蓄水池中抽取水。 遵守技术数据。(→ 技术数据) 以下限制条件适用于本设备：

不能用于长时间操作 (如在池塘里连续循环操作)。

禁止与化学物质、食品、易燃或者易爆物质一起使用。 不可连接到饮用水供应。194

POX0014 1 手柄 2 阶梯式软管接头 3 变径管套, G1½ 接 G1¼ 4 压力侧接头 G2 5 泵座 6 浮子开关 7 电源线 8 固定绳，10 m 本设备含铸铁材料，会出现自然腐蚀过程。但不会影响设备的正常运作。

本设备防尘，最大防水深度为 7 m。 请勿按普通生活垃圾废弃处理本设备。 请阅读使用说明。CN

软管直径为 50 mm 时，输送能力最佳。

2. 将卡套式管接头拧紧在压力侧接头上。

– 用软管夹固定压力软管。 POX0016196

不断上升的水将浮球开关升到启动点，泵启动。 水位降低时浮球开关降到关闭点，泵关闭。

将浮球开关电缆按入电缆架中。 – 浮球开关和电缆架之间的电缆越短，启动点越低，而关闭点越高。 为确保功能不出现故障，浮子开关与电缆架之间保持至少 100 mm 的电缆长

只有在手动模式下才能达到最低残留水位。 POX0015

浮球开关处于垂直位置 (电缆下垂) 时，泵一直开着。

在手动模式下，泵可以干转。干转时会增加水泵的磨损。 到达最低水位时，请关断水泵。CN

将泵垂直、稳定地安装在水中。 为了放入竖井，在手柄上绑上一根绳子。在此不得将电源线用于提携。 放置泵时要确保，粒度大于 40 毫米的脏污颗粒不会被吸入，以免阻塞吸入口。 如有必要，将泵增高放置。 浮球开关必须始终能够自由移动。 POX0018198

电击可导致重伤或死亡。 只有在水里无人时才能运行水泵。 接触水之前，断开水中所有电气设备的电源。

水泵不适合长时间工作。长时间工作会缩短泵的使用寿命。

– 关闭后，软管中的剩余水可能回流并通过泵的吸入口流出。 在清水中使用后请冲洗水泵。

请勿使用腐蚀性清洁剂或化学溶液。这些用品会损坏外壳，损害设备功能，并且对

尽量使用清水和软刷或海绵清洁设备；污垢顽固时，借助推荐的清洁剂。 根据需要清洁设备，但每年至少清洁 2 次。 对于顽固积垢建议采用的清洁剂： – OASE 出产的 PumpClean 泵器清洗剂。 – 不含酸和氯的家用清洁剂。 清洁完毕后，用清水彻底冲洗所有部件。CN

该机器不具备防冻保护，必须在严寒到来之前进行拆除和贮藏。

请彻底清洁此设备，并更换损坏的部件。 设备需干燥不冷冻存放。 防止打开的插座连接受潮和脏污。 将软管和连接件尽可能排放干净。

故障 可能的原因 对策 泵没有启动。 供电中断 插入电源插头

泵短暂运行后关闭 过载保护装置因过热将泵关闭 清洗吸入口及压力软管 待泵冷却。冷却后，过载保

泵运行时无输送或输送量不足 原因是压力软管流通不畅 敷设压力软管，确保不出现

吸入口堵塞 清洁吸入口 压力软管中有空气 排出压力软管中的空气

叶轮总成已损坏或磨损 联系 OASE 维修部门。 叶轮总成只能由 Oase 服务 部门进行更换。200

ProMax MudDrain 25000 30000 额定电压 V°AC 230 230 额定频率 Hz 50 50 额定功率 W 1200 1500 防护等级 IP68 IP68 压力侧接头 G 2 2 最小打开高度/最大关闭高度 mm 550 300 最大打开高度/最小关闭高度 mm 750 180 输送量 最大 l/h 25000 30000 输送高度 最大 m 10 12 浸入深度 最大 m 7 7 颗粒大小 最大 mm 40 40 电源线 长度 m 10 10 尺寸 长度 mm 178 178 宽度 mm 246 246 高度 mm 453 453 重量 kg 13.60 14.10

以下组件是易损件，只能由 OASE 服务人员更换：

本设备不得按生活垃圾进行废弃处理。 通过专门的回收系统废弃处理本设备。 如有疑问，请您咨询当地的垃圾处理公司。您在那里可以获得正确处理设备的信
