MANUAL DE UTILIZADOR ProMax MudDrain 30000 OASE

Instruções de utilização originais

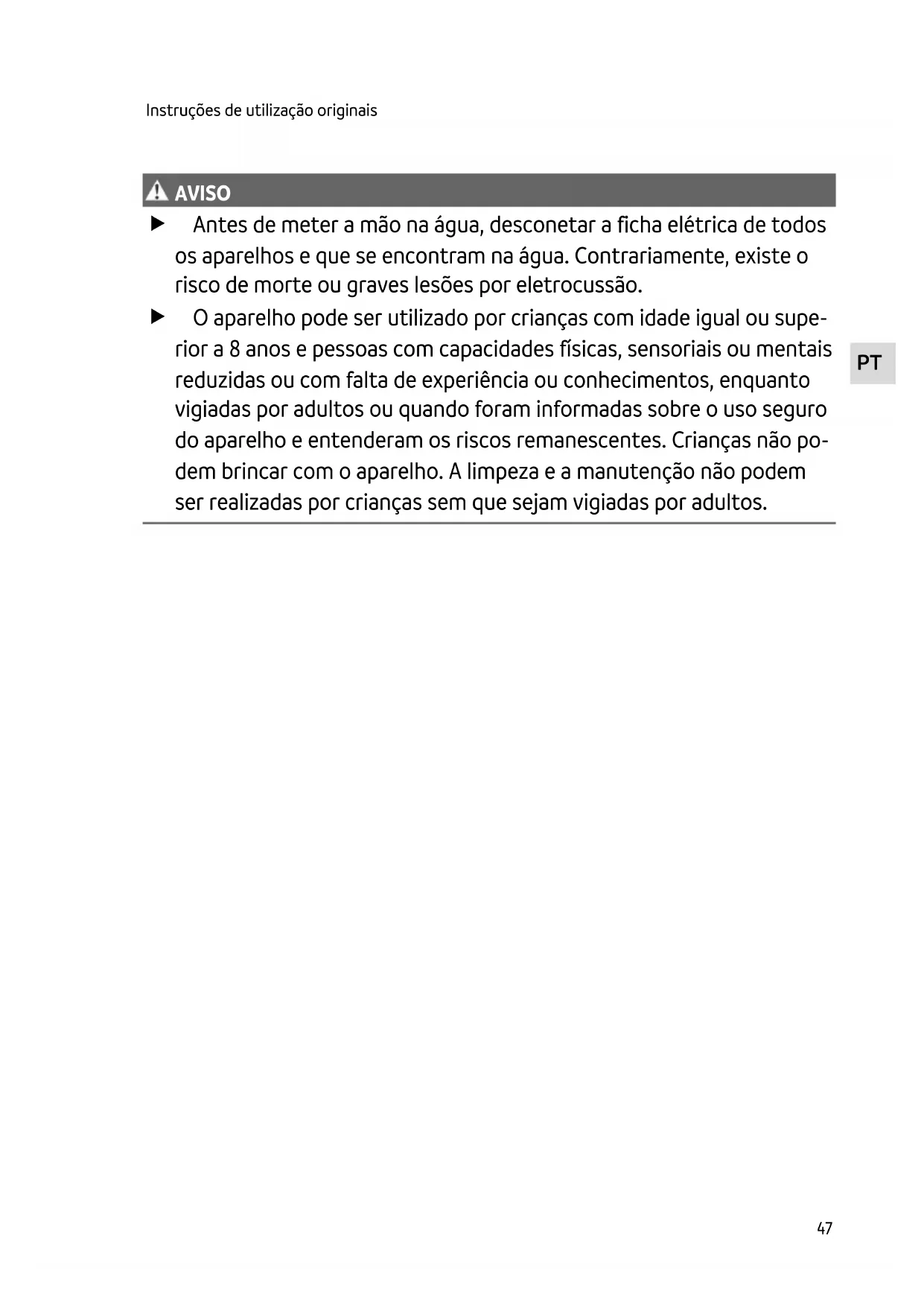

AVISO AVISO Antes de meter a mão na água, desconetar a ficha elétrica de todos os aparelhos e que se encontram na água. Contrariamente, existe o risco de morte ou graves lesões por eletrocussão. O aparelho pode ser utilizado por crianças com idade igual ou supe- rior a 8 anos e pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou com falta de experiência ou conhecimentos, enquanto vigiadas por adultos ou quando foram informadas sobre o uso seguro do aparelho e entenderam os riscos remanescentes. Crianças não po- dem brincar com o aparelho. A limpeza e a manutenção não podem ser realizadas por crianças sem que sejam vigiadas por adultos.48 Instruções de segurança Conexão eléctrica Antes de conetar o aparelho, verifique que as características do aparelho correspondem às da rede elétrica. Ligue o aparelho só com uma tomada instalada de acordo com as normas vigentes. O disjuntor de corrente de avaria deve proteger o aparelho com o valor máximo de 30mA (rated leakage current). Os fios de extensão e distribuidores eléctricos (por exemplo, conjunto de várias tomadas) de- vem ser autorizados para a utilização fora da casa (protecção contra salpicos de água). Proteja de humidade fichas e tomadas abertas. Operação segura Utilize o aparelho só quando não se encontram pessoas na água. O aparelho não pode ser utilizado quando apresenta fios defeituosos ou a carcaça danificada. Fazer um fio de alimentação defeituoso substituir imediatamente por OASE, o Serviço de as- sistência autorizado ou um eletricista qualificado para impedir riscos por choque elétrico. Não transporte nem puxe o aparelho pelo fio elétrico. Instale e posicione todos os fios elétricos de forma que não possam ser danificados e ninguém possa tropeçar. Não efetue modificações técnicas do aparelho. Faça só os trabalhos, no aparelho, descritos nestas instruções. Utilize só peças de reposição originais e acessórios originais. Em caso de problemas, dirija-se ao seu distribuidor autorizado ou à OASE. Emprego conforme o fim de utilização acordado O produto descrito nestas instruções só pode ser utilizado conforme exposto abaixo: Transportar água limpa ou águas pluviais Transportar água clorada. Transportar água suja com partículas não superiores a 40 mm. Irrigar e regar. Esvaziar e trasfegar reservatórios ou recipientes. Tirada de águas pluviais de depósitos colectores e cisternas. Conforme as características técnicas obrigatórias. (→ Dados técnicos) O aparelho está sujeito a estas restrições: Não pode ser utilizada em água salgada. Não pode ser utilizada para água potável. Não pode ser utilizada para a operação contínua (p. ex. circulação permanente de água num tanque de jardim). Não serve para utilizações industriais. Não utilizar em contacto com produtos químicos, géneros alimentícios, combustíveis ou subs- tâncias explosivas. Não ligar à rede de água potável.PT

Descrição do produto Descrição geral POX0014 1 Pega 2 Bocal escalonado 3 Manga redutora,de G1½ a G1¼ 4 Conexão lado de pressão G2 5 Pé da bomba 6 Flutuador 7 Cabo de alimentação eléctrica 8 Corda de fixação, 10 m O aparelho contém ferro fundido que se encontra sujeito a um processo de corrosão natu- ral. A corrosão não prejudica o funcionamento do aparelho. Símbolos sobre o aparelho Aparelho à prova de poeira e água até 7 m de profundidade. O aparelho usado não pode ser eliminado com o lixo doméstico. Leia as instruções de uso.50 Posicionar e conectar Conectar o tubo flexível de pressão O caudal é ótimo com um diâmetro interior de 50 mm da mangueira. Proceder conforme descrito abaixo:

1. Adaptar o bocal escalonado ao diâmetro da mangueira.

2. Ligar o bocal escalonado com o ponto de conexão do lado de pressão.

3. Ligar o tubo flexível com o bocal escalonado.

– Fixar o tubo flexível por meio de uma abraçadeira. POX0016PT

Modo automático A água em subida eleva o flutuador até ao ponto de activação, a bomba arranca. A água em descida baixa o flutuador até ao ponto de desactivação, a bomba pára. Proceder conforme descrito abaixo: Pressionar o fio eléctrico do flutuador no suporte. – Quanto mais curto o fio entre o flutuador e o suporte, mais baixo se situa o ponto de activa- ção e mais alto se situa o ponto de desactivação. Para evitar problemas, observar um comprimento mínimo de 100 mm do fio elétrico entre flutuador e suporte. A altura mínima da água residual pode ser atingida só no modo manual. POX0015 Modo manual A bomba está permanentemente activada quando o flutuador se encontra na posição vertical (fio eléctrico dirigido para baixo). NOTA No modo manual, a bomba pode operar sem água. Quando a bomba opera sem ser percorrida por água, o desgaste aumenta. Desligue a bomba quando existe só o nível mínimo de água.52 Posicionar a bomba Posicionar a bomba na posição perpendicular e de forma estável na água. Antes de a colocar num poço, atar uma corda à pega. Não levar a bomba pelo cabo de alimen- tação. Posicionar a bomba de forma que partículas grossas >40 mm não possam ser aspiradas e entu- pam a boca de sucção. Se necessário, colocar a bomba em lugar alto. O flutuador deve ter sempre mobilidade livre. POX0018PT

Operação AVISO Risco de graves ferimentos ou morte por eletrocussão não pode ser excluído. Utilize a bomba só quando não há pessoas na água. Antes de meter a mão na água, desconete a ficha elétrica de todos os aparelhos que se encon- tram na água. NOTA A bomba não foi concebida para um funcionamento prolongado. O funcionamento prolongado reduz consideravelmente a vida útil da bomba. Ligar o aparelho Conectar a ficha à tomada. – A bomba pode ser posta a operar. – A bomba arranca no momento em que o nível de água atinge a altura necessária. Desligar o aparelho Desconectar a ficha eléctrica. – Após a desligação, o resto de água pode retornar, na mangueira, e sair da abertura de suc- ção da bomba. Depois da utilização, lave a bomba com água limpa. Limpeza e manutenção NOTA Nunca utilizar detergentes agressivos ou solventes químicos. Tais produtos são susceptíveis de destruir a carcaça, prejudicar o funcionamento do aparelho e estragam animais, plantas e o meio-ambiente. Limpe o aparelho se possível com água limpa e uma escova ou esponja macia; no caso de suji- dade mais resistente, recorra aos detergentes recomendados. Limpe o aparelho conforme necessário, mas, pelo menos, 2 vezes por ano. Solventes de limpeza adequados para remover aderências calcificadas resistentes: – Solvente PumpClean para limpar bombas, fabricante: OASE. – Detergente doméstico, desprovido de vinagre e cloro. Após a limpeza, lavar todas as peças em abundante água limpa.54 Armazenar/Invernar O aparelho não está protegido contra os efeitos de geada; em caso de geada deve ser desinsta- lado e guardado em recinto seguro. Armazenagem correcta do aparelho: Limpe bem o aparelho e substitua as peças defeituosas. Guardar o aparelho em recinto seco e à prova de geada. Proteger os pontos de conexão eléctrica contra humidade e sujidade. Esvaziar, tanto quanto possível, as mangueiras e os bocais de ligação. Eliminação de falhas Problema Causas prováveis Resolução A bomba não arranca A alimentação elétrica está inter- rompida. Conetar a ficha. Controlar o fusível da caixa de to- mada A bomba desliga após breve tempo de funcionamento A proteção contra sobrecarga des- ligou a bomba por sobreaqueci- mento Limpar abertura de sucção e tubo flexível de pressão Deixar a bomba arrefecer A pro- teção contra sobrecarga é auto- maticamente reativada após o arrefecimento. A bomba opera, mas não trans- porta água ou não transporta água em suficiência O tubo flexível de pressão está en- tupido

Colocar o tubo flexível de pres- são de forma que não fique do- brado Controlar a abertura de saída e, se preciso, limpar A abertura de sucção está entupida

Limpar a abertura de sucção Presença de ar no tibo flexível de pressão Purgar o tubo flexível de pressão Caso exista: No tubo flexível de pressão, a vál- vula de retenção está incorreta- mente instalada ou entupida Corrigir a montagem da válvula de retenção Limpar a válvula de retenção O rotor está defeituoso ou gasto Contactar a OASE. O rotor pode ser substituído só por técnicos da OasePT

Dados técnicos ProMax MudDrain 25000 30000 Tensão nominal V AC 230 230 Rated frequency Hz 50 50 Potência nominal W 1200 1500 Grau de proteção IP68 IP68 Conexão lado de pressão G 2 2 Altura de activação mínima / Altura de desactivação máxima mm 550 300 Altura de activação máxima / Altura de desactivação mínima mm 750 180 Caudal máximo l/h 25000 30000 Altura de elevação máximo m 10 12 Profundidade de imersão máximo m 7 7 Tamanho do grão máximo mm 40 40 Cabo de alimentação eléctrica Comprimento m 10 10 Dimensões Comprimento mm 178 178 Largura mm 246 246 Altura mm 453 453 Peso kg 13,60 14,10 Peças de desgaste Estes componentes estão sujeitos a desgaste permanente e podem ser substituídos só por téc- nicos da OASE: Rotor Descartar o aparelho usado NOTA O aparelho não poderá ser eliminado com o lixo doméstico. O aparelho usado deve ser eliminado através do sistema de recolha seletiva de lixo. Em caso de dúvida, dirija-se ao centro de recolha de lixo local. Aqui poderá obter informações sobre a eliminação correta do aparelho. Inutilize previamente o aparelho cortando o respetivo cabo de alimentação.56 Istruzioni originali
