BRUKSANVISNING ProMax MudDrain 30000 OASE

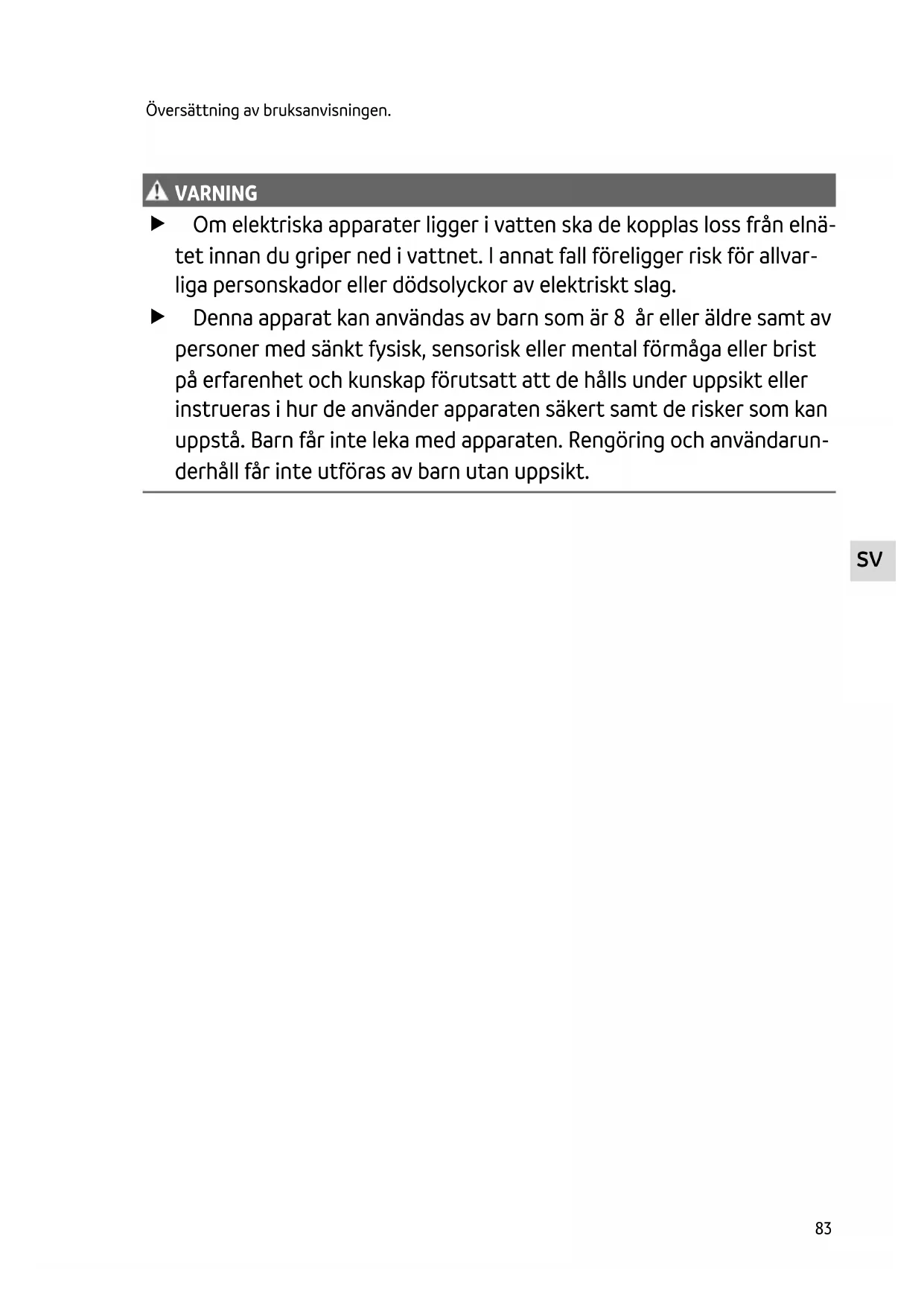

Översättning av bruksanvisningen.

VARNING VARNING Om elektriska apparater ligger i vatten ska de kopplas loss från elnä- tet innan du griper ned i vattnet. I annat fall föreligger risk för allvar- liga personskador eller dödsolyckor av elektriskt slag. Denna apparat kan användas av barn som är 8 år eller äldre samt av personer med sänkt fysisk, sensorisk eller mental förmåga eller brist på erfarenhet och kunskap förutsatt att de hålls under uppsikt eller instrueras i hur de använder apparaten säkert samt de risker som kan uppstå. Barn får inte leka med apparaten. Rengöring och användarun- derhåll får inte utföras av barn utan uppsikt.84 Säkerhetsanvisningar Elanslutning Apparaten får endast anslutas om de elektriska data som gäller för apparaten stämmer över- ens med strömförsörjningen. Anslut endast apparaten till ett vägguttag som installerats enligt gällande föreskrifter. Appa- raten måste vara ansluten till en jordfelsbrytare vars dimensionerade felström uppgår till max. 30 mA. Förlängningskablar och strömfördelare (t ex grenuttag) ska vara godkända för användning ut- omhus (dropptäta). Skydda öppna kontakter och uttag mot fukt. Säker drift Använd inte apparaten om personer befinner sig i vattnet. Använd inte apparaten om elektriska ledningar eller kåpor har skadats. En skadad strömkabel ska genast bytas av OASE, en behörig kundtjänstverkstad eller en behö- rig elinstallatör för att undvika risk för strömstöt. Bär inte och dra inte apparaten i elkabeln. Dra kablarna så att de är skyddade motskador och att ingen kan snava över dem. Genomför aldrig tekniska ändringar på apparaten. Genomför endast sådana arbeten på apparaten som beskrivs i denna anvisning. Använd endast originalreservdelar och -tillbehör. Kontakta behörig kundtjänst eller OASE om problem uppstår. Ändamålsenlig användning Använd produkten som beskrivs i den här handboken endast på följande sätt: Pumpning av klart vatten eller regnvatten. Pumpning av klorerat vatten. Pumpning av smutsvatten med partiklar under 40 mm. Påfyllning och bevattning. Om- och utpumpning av behållare eller bassänger. Vattenuttag från regnvattentunnor eller cisterner. Med hänsyn till tekniska data. (→ Tekniska data) För apparaten gäller följande begränsningar: Inte lämplig för saltvatten. Inte lämplig för dricksvatten. Får inte användas i långtidsdrift (t ex för kontinuerlig cirkulation i dammar). Får inte användas för industriella ändamål. Använd inte kombination med kemikalier, livsmedel eller lättantändliga eller explosiva ämnen. Får inte anslutas till dricksvattennätet.SV

Produktbeskrivning Översikt POX0014 1 Handtag 2 Konisk slanganslutning 3 Reduceringsmuff, G1½ till G1¼ 4 Anslutning på trycksidan G2 5 Pumpfot 6 Flottör 7 Strömkabel 8 Fästlina, 10 m Apparaten innehåller gjutjärn som är utsatt för naturlig korrosion. Detta innebär inte att ap- paratens funktion påverkas. Symboler på apparaten Apparaten är dammtät och vattentät ned till djup på 7 m. Apparaten får inte kastas i vanliga hushållssopor. Läs bruksanvisningen.86 Installation och anslutning Ansluta tryckslangen Pumpeffekten är optimal när slangdiametern är 50 mm. Gör så här:

1. Anpassa den koniska slanganslutningen till slangens diameter.

2. Skruva fast den koniska slanganslutningen på anslutningen på trycksidan.

3. Anslut tryckslangen till den koniska slanganslutningen.

– Fixera tryckslangen med en slangklämma. POX0016SV

Automatisk drift När vattnet stiger höjs flottörbrytaren upp till sin påslagningspunkt varefter pumpen slås på. Om vattennivån sjunker sänks flottörbrytaren tills frånslagningspunkten har nåtts varefter pum- pen slås ifrån. Gör så här: Tryck in flottörbrytarens kabel i kabelhållaren. – Ju kortare kabeln är mellan flottörbrytaren och kabelhållaren, desto lägre ligger påslag- ningspunkten och desto högre ligger frånslagningspunkten. För en fullgod funktion krävs minst 100 mm kabellängd mellan flottörbrytaren och kabelhål- laren. Den minimala restvattenhöjden kan endast uppnås i manuell drift. POX0015 Manuell drift Pumpen är ständigt påslagen när flottörbrytaren står lodrätt (kabeln hänger nedåt). ANVISNING Pumpen kan köra torrt i manuell drift. Pumpen är utsatt för mer slitage vid torrkörning. Stäng av pumpen när minimal vattennivå föreligger.88 Placera pumpen Placera pumpen lodrätt och stabilt i vattnet. Om pumpen ska släppas med i ett schakt ska en lina fästas i handtaget. Bär inte pumpen i nät- kabeln. Placera pumpen så att smutspartiklar med en storlek över 40 mm inte sugs in och blockerar insugningsöppningen. Placera pumpen högre upp vid behov. Flottörbrytaren ska alltid kunna röra sig fritt. POX0018SV

Användning VARNING Risk för allvarliga personskador eller dödsolyckor av elektriskt slag. Använd inte pumpen om personer befinner sig i vattnet. Om elektriska apparater ligger i vatten ska de kopplas loss från elnätet innan du griper ned i vattnet. ANVISNING Pumpen är inte lämpligt för långvarig drift. Pumpens livslängd förkortas vid långvarig drift. Slå på apparaten Anslut stickkontakten till stickuttaget. – Pumpen är driftklar. – Pumpen startar när vattennivån har nått påslagningshöjden. Slå ifrån apparaten Dra ut stickkontakten. – Efter att apparaten har slagits ifrån kan restvattnet i slangen rinna tillbaka och lämna pum- pen genom insugningsöppningen. Spola ur pumpen med rent vatten efter användning. Rengöring och underhåll ANVISNING Använd inga aggressiva rengöringsmedel eller kemiska lösningar. Dessa medel kan angripa kåpan, försämra apparatens funktion och skada djur, växter och miljön. Rengör apparaten endast med rent vatten om möjligt och en mjuk borste eller en svamp, an- vänd rekommenderat rengöringsmedel för starkare smuts. Rengör apparaten vid behov, men minst 2 ggr/år. Rekommenderade rengöringsmedel vid svåra kalkavlagringar: – Pumprengöringsmedel PumpClean från OASE. – Ättiks- och klorfritt hushållsrengöringsmedel. Efter rengöringen ska alla delar sköljas av noggrant med klart vatten.90 Förvaring / lagring under vintern Apparaten är inte frostsäker och ska avinstalleras och läggas undan för förvaring om frost för- väntas. Förvara apparaten så här: Rengör apparaten grundligt och ersätt skadade delar. Förvara apparaten torrt och frostfritt. Skydda öppna kontaktdon mot fukt och smuts. Töm slangar och anslutningar så mycket som möjligt. Felavhjälpning Störning Möjlig orsak Åtgärd Pumpen startar inte Strömförsörjningen är avbruten Anslut stickkontakten Kontrollera stickuttagets säkring. Pumpen stannar efter kort tids drift Överlastskyddet har stängt av pumpen pga överhettning Rengör insugsöppningen och tryckslangen Låt pumpen svalna. Överlast- skyddet återställs automatiskt när pumpen har svalnat. Pumpen fungerar men pumpar inte eller har otillräcklig kapacitet Tryckslangen är blockerad

Dra tryckslangen utan veck Kontrollera utloppet, rengör vid behov Insugsöppningen är blockerad

Rengör insugsöppningen Luft i tryckslangen Lufta tryckslangen Om befintlig: Backventilen i tryckslangen är fel- aktigt monterad eller blockerad Montera in backventilen korrekt Rengör backventilen Drivenheten är defekt eller sliten Kontakta OASE. Drivenheten får endast bytas av OASE-service.SV

Tekniska data ProMax MudDrain 25000 30000 Märkspänning V AC 230 230 Märkfrekvens Hz 50 50 Märkeffekt W 1200 1500 Kapslingsklass IP68 IP68 Anslutning trycksida G 2 2 Minimal aktiveringshöjd / maximal inaktiveringshöjd mm 550 300 Maximal aktiveringshöjd / minimal inaktiveringshöjd mm 750 180 Kapacitet max. l/h 25000 30000 Pumphöjd max. m 10 12 Nedsänkningsdjup max. m 7 7 Partikelstorlek max. mm 40 40 Strömkabel Längd m 10 10 Mått Längd mm 178 178 Bredd mm 246 246 Höjd mm 453 453 Vikt kg 13,60 14,10 Slitagedelar Följande komponenter är slitagedelar och får endast bytas ut av OASE-service: Drivenhet Avfallshantering ANVISNING Denna apparat får inte kastas i hushållssoporna. Lämna in apparaten till en återvinningscentral. Kontakta lokal återvinningscentral om frågor uppstår. De lämnar information om korrekt av- fallshantering. Klipp av kabeln så att apparaten är obrukbar.92 Alkuperäisen käyttöohjeen käännös.
