BRUKSANVISNING AquaMax Eco Expert 21000 OASE

Översättning av bruksanvisningen.

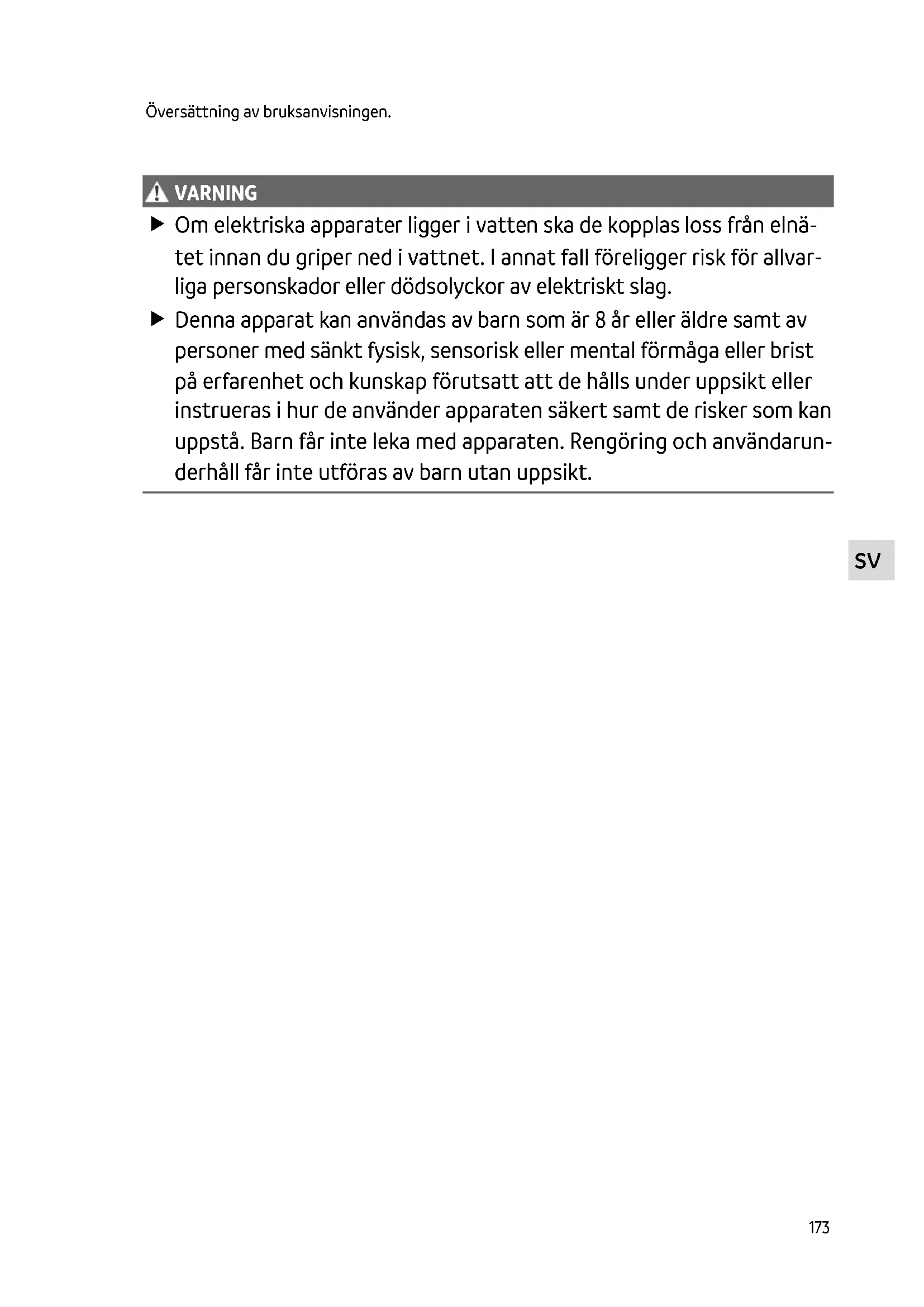

VARNIN G VARNING Om elektriska apparater ligger i vatten ska de kopplas loss från elnä- tet innan du griper ned i vattnet. I annat fall föreligger risk för allvar- liga personskador eller dödsolyckor av elektriskt slag. Denna apparat kan användas av barn som är 8 år eller äldre samt av personer med sänkt fysisk, sensorisk eller mental förmåga eller brist på erfarenhet och kunskap förutsatt att de hålls under uppsikt eller instrueras i hur de använder apparaten säkert samt de risker som kan uppstå. Barn får inte leka med apparaten. Rengöring och användarun- derhåll får inte utföras av barn utan uppsikt.174 Säkerhetsanvisningar Elanslutning

• För elinstallation utomhus gäller särskilda föreskrifter. Elinstallationen får endast utföras av en behörig elinstallatör. – En behörig elinstallatör med yrkesutbildning, kunskaper och erfarenhet är kvalificerad och får därmed utföra elinstallationer utomhus. En behörig elinstallatör kan känna igen faror och beaktar lokala och nationella standarder, föreskrifter och bestämmelser. – Om frågor eller problem uppstår måste du kontakta en elinstallatör.

• Apparaten får endast anslutas om de elektriska data som gäller för apparaten stämmer över- ens med strömförsörjningen.

• Anslut endast apparaten till ett vägguttag som installerats enligt gällande föreskrifter.

• Apparaten måste vara ansluten till en jordfelsbrytare (RCD) vars dimensionerade felström upp- går till max. 30 mA.

• Förlängningskablar och strömfördelare (t ex grenuttag) ska vara godkända för användning ut- omhus (dropptäta).

• Skydda öppna kontakter och uttag mot fukt. Säker drift

• Använd inte apparaten om elektriska ledningar eller kåpor har skadats.

• Avfallshantera apparaten när strömkabeln är skadad. Strömkabeln kan inte bytas ut.

• Drivenheten i apparaten innehåller en magnet med starkt magnetfält som kan påverka pace- makrar eller implanterade defibrillatorer (ICD). Håll minst 0,2 m avstånd mellan implantatet och magneten.

• Bär inte och dra inte apparaten i elkabeln.

• Dra kablarna så att de är skyddade motskador och att ingen kan snava över dem.

• Genomför aldrig tekniska ändringar på apparaten.

• Genomför endast sådana arbeten på apparaten som beskrivs i denna anvisning.

• Använd endast originalreservdelar och -tillbehör.

• Kontakta behörig kundtjänst eller OASE om problem uppstår.SV

Ändamålsenlig användning Använd produkten som beskrivs i den här handboken endast på följande sätt:

• För pumpning av normalt dammvatten för filtersystem, vattenfallsystem och bäcksystem.

• Med hänsyn till tekniska data. (→ Tekniska data)

• Med hänsyn till tillåtna vattenvärden. (→ Tillåtna vattenvärden) För apparaten gäller följande begränsningar:

• Ska inte användas i inte i baddammar.

• Använd aldrig apparaten med annan annan vätska än vatten.

• Kör aldrig utan vattengenomströmning.

• Använd inte kombination med kemikalier, livsmedel eller lättantändliga eller explosiva ämnen.

• Anslut den inte till husets vattentilledning.

• Använd inte för kommersiella eller industriella ändamål.

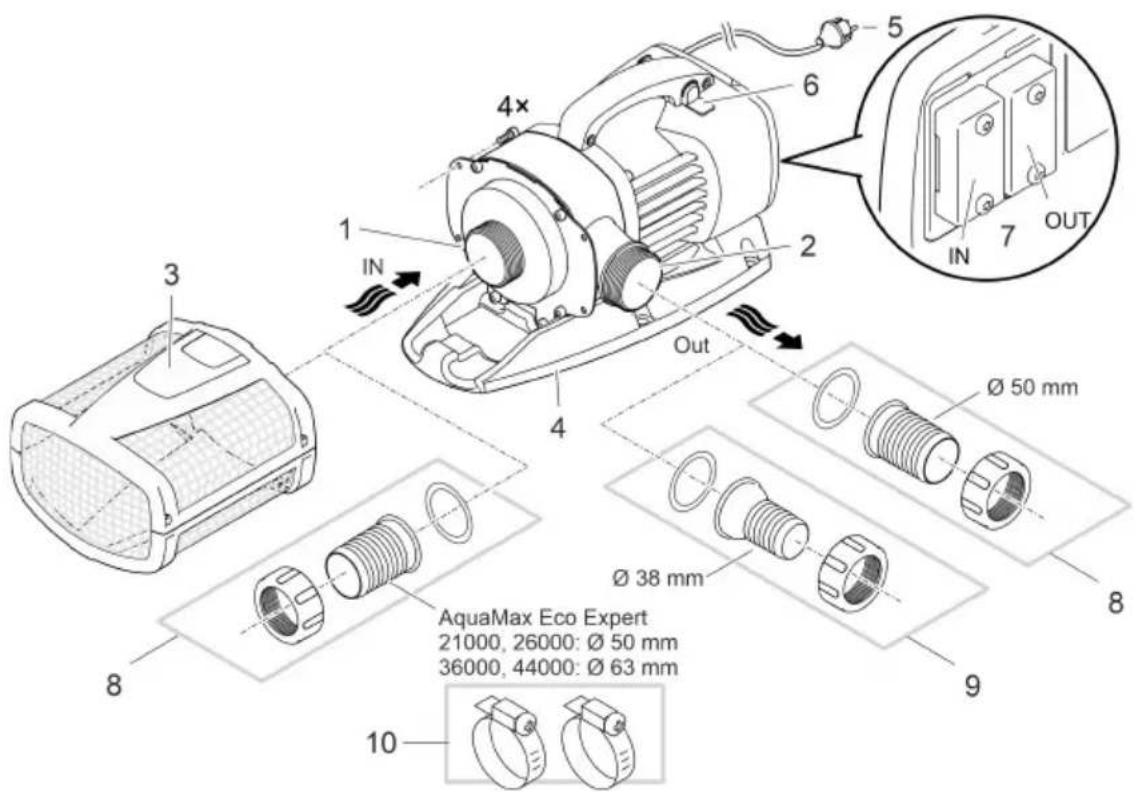

• Detta är en apparat av klass A enligt EMC (elektromagnetisk kompatibilitet). I boendemiljö kan apparaten orsaka radiostörningar. Användaren är ansvarig för att lämpliga åtgärder vidtas.176 Produktbeskrivning Översikt

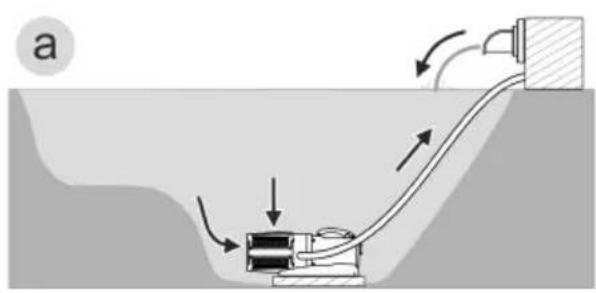

Med filterkorg (3) och nedsänkt installation.

• Med slanganslutning (8) vid torr installation.

Utgången kan riktas uppåt genom att bygga om.

Med monteringshål för fast installation på marken vid behov.

Strömförsörjning pump

SFC-funktionen förbättrar pumpens varvtal och därmed vattenmängd och pumphöjd, beroende på vattentemperatur.

Anslutning manöverbox

Alternativ för utgång AquaMax Eco Expert 21000 och 26000.

Slangklämmor för fixering av slangar i slanganslutningar.SV

Apparaten är dammtät och vattentät ned till 4 m.

Möjlig risk för personer med pacemaker.

Apparaten får inte kastas i vanliga hushållssopor.

Läs bruksanvisningen.

• Variant (b): Installera pumpen torrt – Pumpen placeras utan filterkorg utanför dammen resp. bassängen på en nivå, lägre än vat- tenytan. – Vattenflöde via satellitfilter eller skimmer.178 Seasonal Flow Control (SFC) SFC-funktionen reglerar vattenmängden och pumphöjden utifrån vattentemperaturen på ett in- telligent sätt. Därmed anpassar sig pumpkapaciteten under årets lopp till dammens ekologiska miljö. Den temperaturberoende vattencirkulationen främjar dammens biologi (vinterdrift, drift mellan säsongerna samt sommardrift).

• Vid aktiv SFC-funktion skiljer sig pumpen mellan ... – vinterdrift (vattentemperatur under +10 °C) – drift mellan säsongerna (vattentemperatur +10 ... +17 °C) – sommardrift (vattentemperatur över +17 °C) Aktuella kurvor finns på www.oase.com i produktavdelningen ”Dammpumpar”.

• SFC-funktionen får endast aktiveras efter installation i vatten!

• Om en skimmer eller ett satellitfilter används, kan det vara fördelaktigt för anläggningen att SFC-funktionen slås ifrån.

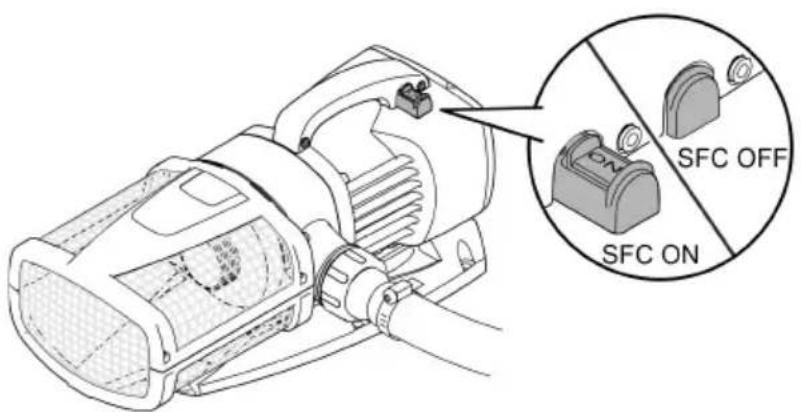

• Vid leverans är SFC-funktionen avaktiverad. Sätta på/stänga av

Installation och anslutning Pumpen kan installeras nedsänkt (i vatten) eller torrt (utanför vatten). Pumpen får endast användas om angivna vattenvärden beaktas. (→ Tillåtna vattenvärden)

• Poolvatten eller saltvatten kan påverka enhetens utseende. Sådan påverkan omfattas inte av garantin.

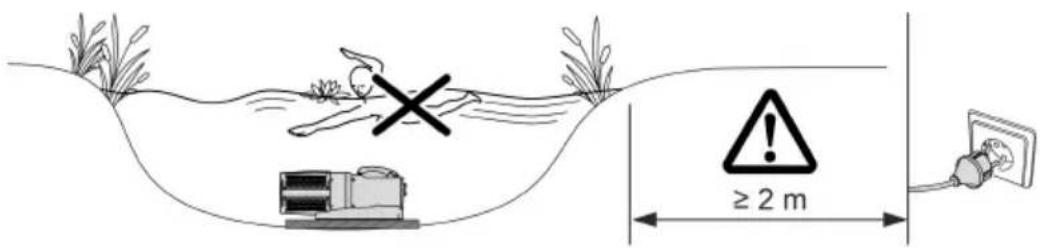

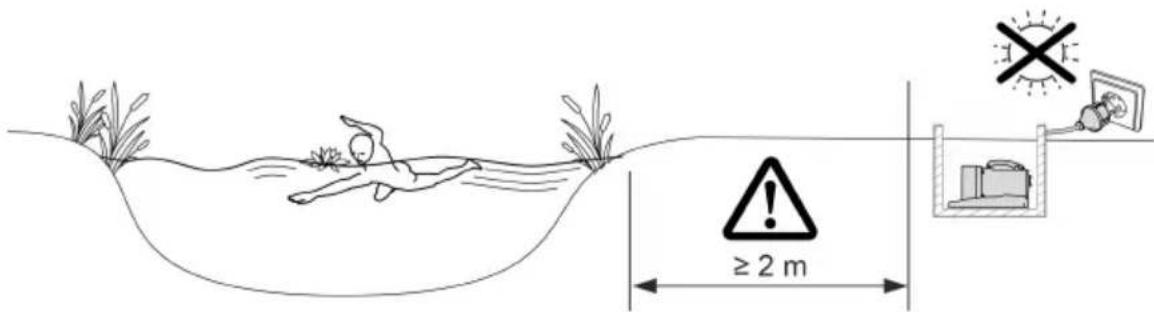

VARNING Dödsfall eller allvarliga personskador vid användning av denna apparat i en simbassäng. Om elektriska delar på apparaten är skadade blir vattnet strömförande. Använd inte apparaten om personer befinner sig i vattnet. OBS Roterande komponenter i suganslutning och tryckanslutning. Risk för personskador, greppa inte i stoserna. Beakta särskilt: En överbelastad och stoppad apparat kan starta oväntat! Greppa inte in i öppningen mellan suganslutning eller tryckanslutning när stickkontakten är ansluten. Säkra anslutningarna med ett beröringsskydd när de är öppna under driften, t.ex. när anslutna slangar saknas. Beröringsskyddet kan köpas som tillbehör. Apparatens alla komponenter får inte utsätts för direkt solstrålning under längre tid ef- tersom detta kan leda till skador. Använd en skyddskåpa vid behov.180 Vrida pumphuset Pumputgången kan riktas på följande sätt:

• Horisontellt, åt höger (standard).

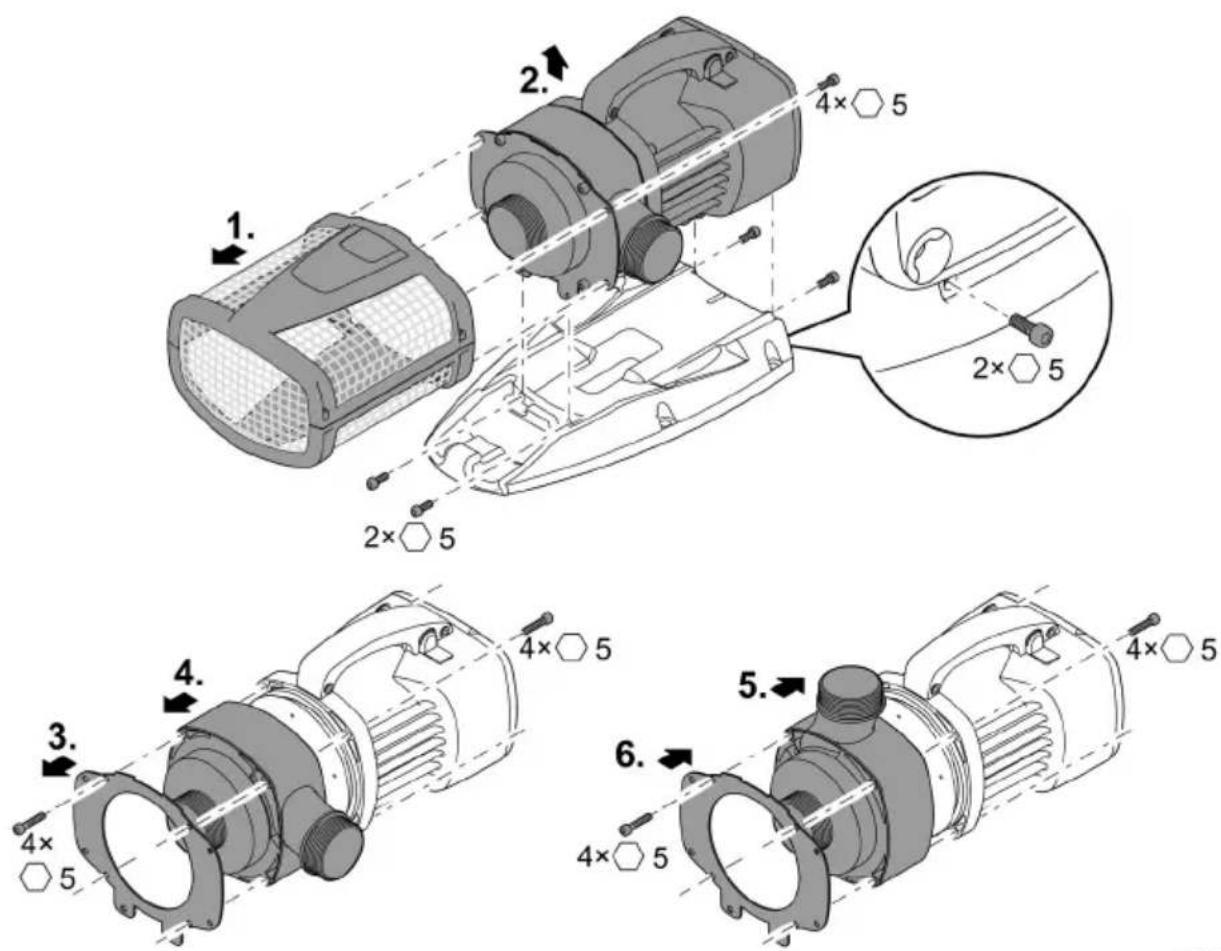

• Vertikalt, uppåt (kräver ombyggnad).

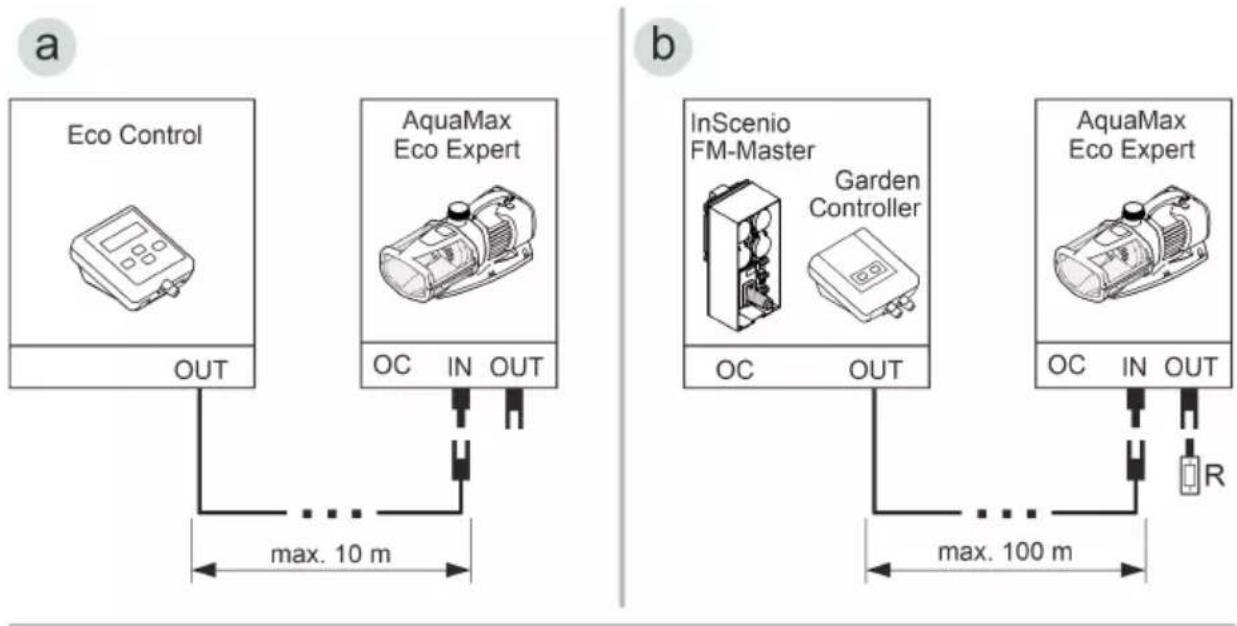

Ansluta manöverboxen Pumpen kan köras med eller utan manöverbox.

• Med hjälp av en manöverbox är det möjligt att styra pumpens effekt.

• Utan manöverbox kör den inkopplade pumpen alltid med full effekt. Kompatibla manöverboxar (tillbehör):

• Eco Control Intelligent manöverbox för en pump.

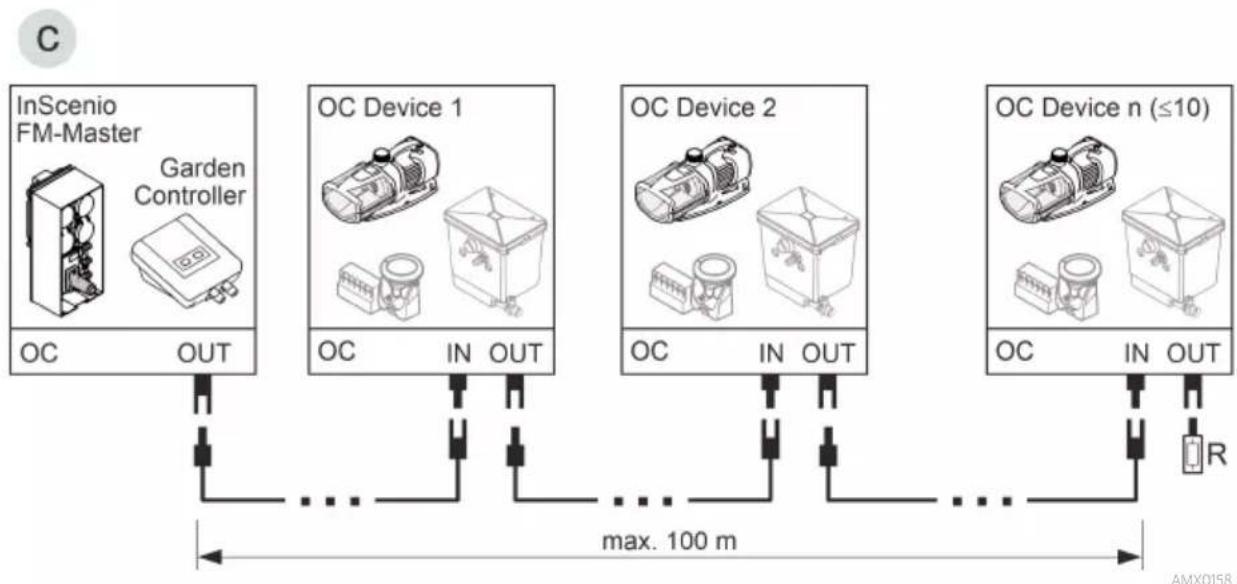

• Ett OASE Control-nätverk (variant b, c) måste avslutas med slutmotståndet R. Denna ingår i leveransen av InSenio FM-Master eller Garden Controller.182

ANVISNING Apparaten skadas om vatten tränger in i kontaktdonen. Anslut kontaktdonet eller sätt skyddskåpan på kontaktdonen. Gummipackningen ska vara ren och sitta tätt. En skadad gummipackning måste bytas. Om kontaktdonet lossas måste en äldre gummität- ning (> 2 år) bytas ut. Säkra alltid kontaktdonet eller skyddskåpan med båda skruvarna.SV

Installera apparaten nedsänkt Ansluta

Anslut inte stickkontakten till stickuttaget än! Installation

• Ställ pumpen vågrätt stabilt på ett fast underlag.

• Se till att pumpen står stadigt.

• Om vattnet är smutsigt eller fullt av slam rekommenderar vi att pumpen eller komponenter som har anslutits på sugsidan (skimmer, satellitfilter, bottenutlopp osv.) installeras upphöjt från botten. Detta reducerar insugningen av partiklar, vilket i sin tur förlänger livslängden för drivenheten.

• Använd endast pumpen om den täcks av minst 10 cm vatten. I annat fall finns det risk för att den suger in luft.

Det går att enkelt lyfta pumpen ur vattnet med ett dragrep. − Dra ett dragrep genom de runda öppningarna på filterhusets underdel och knyt fast.184 Installera apparaten torrt Ansluta

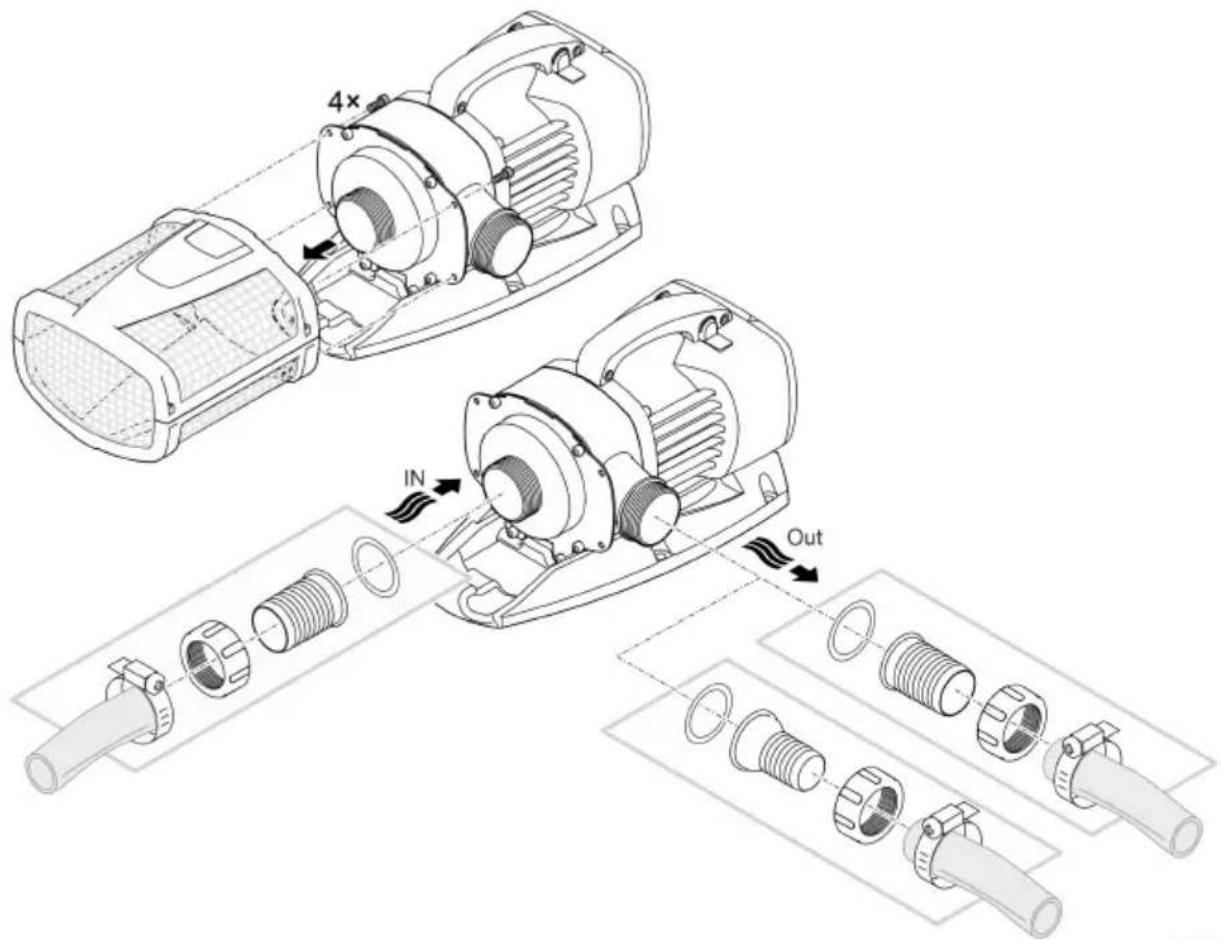

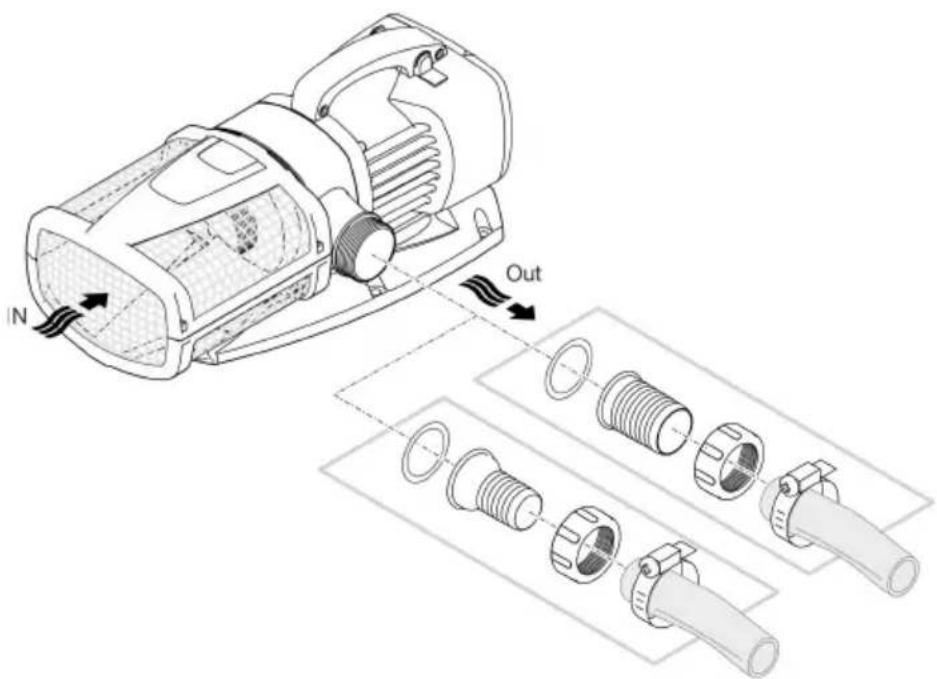

• Slangar eller rör kan anslutas till ingången (IN) och utgången (OUT). – Anslutningar för slangar medföljer leveransen. Monteringen beskrivs i texten nedan.

• Partiklar upp till 11 mm kan ledas genom pumpen. Vid större partiklar kommer pumpen att blockeras. Vi rekommenderar att ett filter eller en skimmer installeras på sugsidan.

Anslut inte stickkontakten till stickuttaget än!SV

• Ställ pumpen vågrätt stabilt på ett fast underlag.

• Se till att pumpen står stadigt.

• Pumpen får inte utsättas för direkt solstrålning.

• Installationsplatsen måste vara tillräckligt ventilerad så att pumpen inte överhettas.

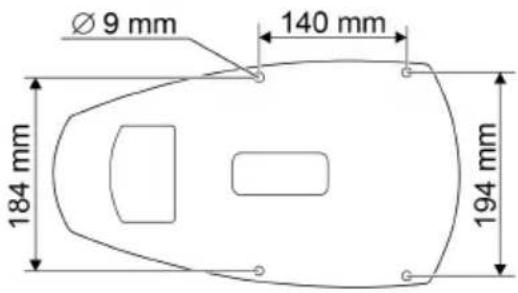

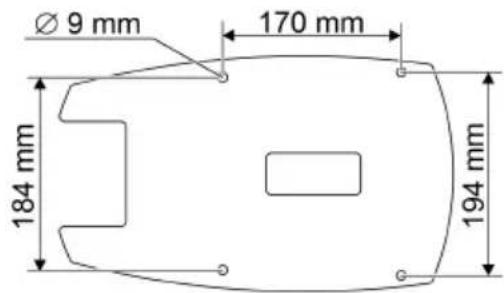

Du kan skruvar fast apparaten i ett lämpligt underlag för mer stabilitet.

AMX0162186 Driftstart ANVISNING Apparaten förstörs om den drivs med en dimmer. Den innehåller känsliga elektriska komponen- ter. Anslut inte apparaten till en dimbar strömkälla. ANVISNING Pumpen får inte gå torrt. I annat fall finns det risk för att pumpen förstörs. Använd endast pumpen om den är komplett nedsänkt i vatten eller flödad.

Påslagning / frånslagning

• Aktivera: Anslut stickkontakten till stickuttaget. – Apparaten är inkopplad efter en kort startfas.

• Slå ifrån apparaten: Dra ut stickkontakten ur stickuttaget. Environmental Function Control (EFC) Pumpen genomför ett förprogrammerat självtest automatiskt vid idrifttagningen och därefter under drift i intervall om 20 ... 40 minuter (Environmental Function Control (EFC)). Pumpen kan känna av om den torrkör, är blockerad eller är nedsänkt. Pumpen stängs av automatiskt efter ca 60 till 120 sekunder vid torrkörning/blockering. Bryt strömförsörjningen och flöda pumpen resp. ta bort blockeringen. Därefter kan apparaten tas i drift igen.SV

Rengöring och underhåll OBS Risk för personskador vid oväntad start. Apparaten har interna övervakningsfunktioner som kan stänga av och starta den självständigt igen. Dra ut stickkontakten innan arbeten utförs på apparaten. ANVISNING Använd inga aggressiva rengöringsmedel eller kemiska lösningar. Dessa medel kan angripa kåpan, försämra apparatens funktion och skada djur, växter och miljön. Rengör apparaten endast med rent vatten om möjligt och en mjuk borste eller en svamp, an- vänd rekommenderat rengöringsmedel för starkare smuts.

• Dra ut stickkontakten och ta bort alla anslutningar.

Rengöra apparaten Rengör apparaten vid behov, men minst 2 ggr/år. − Rengör pumpen, speciellt drivenhet och pumphus.

• Rekommenderade rengöringsmedel vid svåra kalkavlagringar: – Pumprengöringsmedel PumpClean från OASE. – Ättiks- och klorfritt hushållsrengöringsmedel.

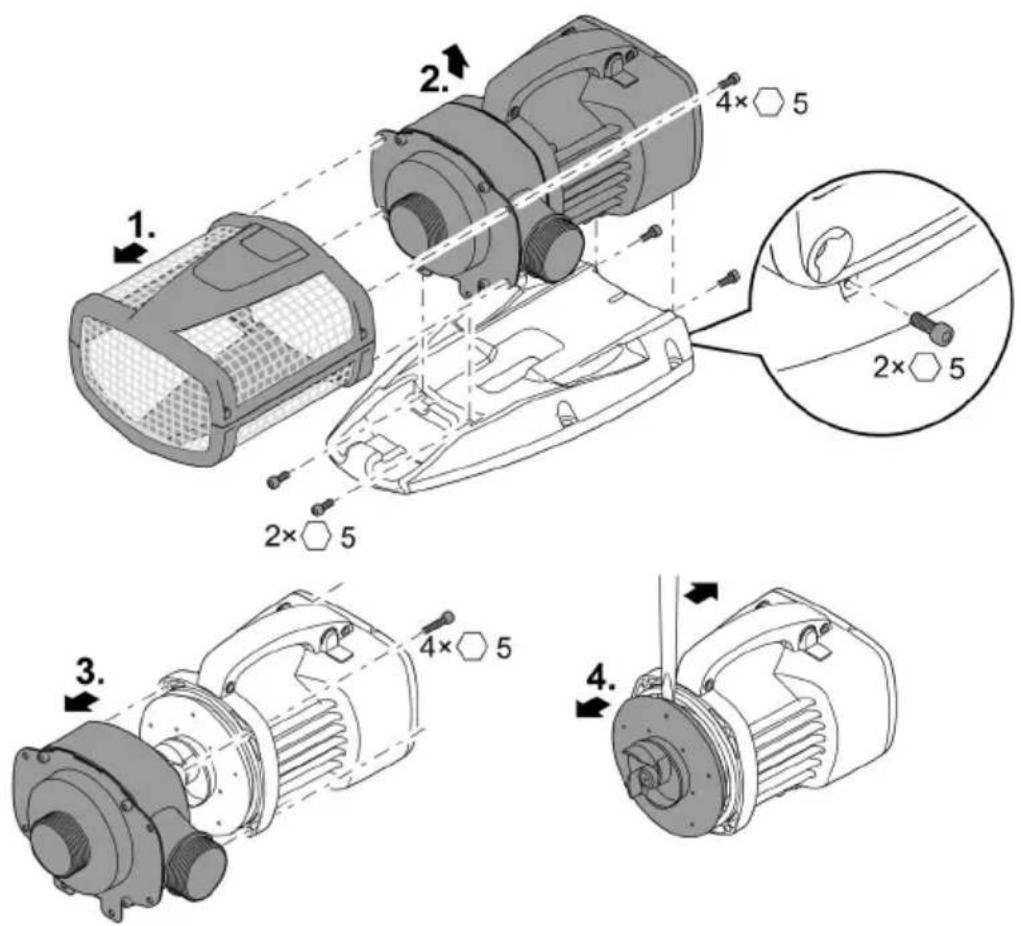

• Efter rengöringen ska alla delar sköljas av noggrant med klart vatten.188 Rengör/byt ut drivenheten ANVISNING Drivenheten ligger i ett lager i motorblocket. Detta lager är en slitagedel och bör bytas ut samti- digt som drivenheten. När lagret byts ut krävs särskilda kunskaper samt verktyg. Låt OASE-återförsäljaren byta ut lagret eller skicka in pumpen till OASE. ANVISNING Drivenheten innehåller en stark magnet som attraherar magnetiska partiklar (t ex järnspån). Par- tiklar som finns kvar kan orsaka irreparabla skador på drivenhet och motorblock. Rengör drivenheten noggrant från vidhäftande partiklar innan den monteras in.

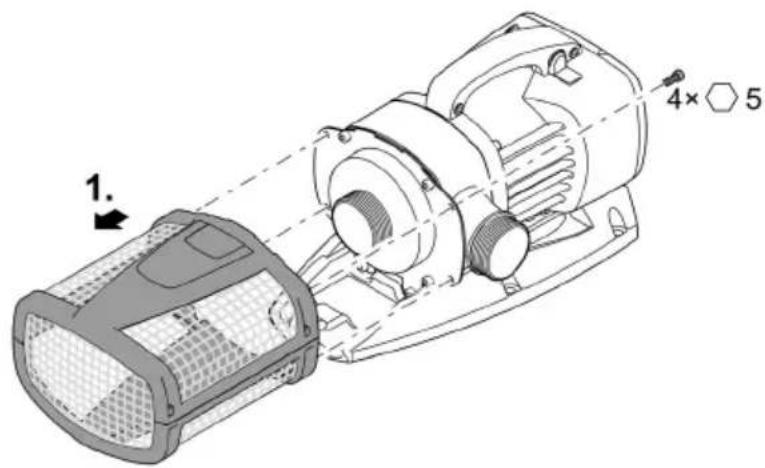

• Ta isär motorblocket enligt beskrivningen i bilden.

• Rengör komponenterna med en borste under klart vatten.

• Kontrollera eventuella skador på alla delar. Byt skadade eller slitna delar.

• Sätt ihop motorblocket i omvänd ordningsföljd.

Förvaring / lagring under vintern Apparaten är frostsäker till -20°C. Om apparaten ska förvaras utanför dammen, rengör den först noggrant med vatten och en mjuk borste, kontrollera om den är skadad och förvara den sedan i vatten eller i vattenfyllt skick. Doppa inte ned stickkontakten i vatten. Felavhjälpning Störning Orsak Åtgärd Pumpen startar inte Nätspänning saknas Kontrollera nätspänningen Styrspänning saknas (endast vid extern manöverbox som tillval) Kontrollera anslutningen till OASE Eco Control eller OASE Control-nätverket; koppla ev. in pumpen härifrån. Ingående slangar har vikts Dra ingående slangar utan veck Blockerade ingående slangar Kontrollera/rengör ingående slangar Drivenheten är blockerad

Åtgärda blockeringen, kontrollera att driv- enheten går lätt Pumpen pumpar inte

Otillräcklig kapacitet

För höga förluster i ingående slangar

Kapa av s langarna till ett minimum, ta bort onödiga kopplingar, använd större slangdi- ameter Drivenheten går trögt

Kontrollera att drivenheten går lätt

Pumpen stannar efter kort tids drift

Mycket smutsigt vatten Rengör pumpen Drivenheten är blockerad

Åtgärda blockeringen, kontrollera att driv- enheten går lätt Pumpen har torrkört Kontrollera/rengör tilledningar, välj större nedsänkningsdjup (min. 10 cm under vat- tenytan) För hög vattentemperatur Håll maximal tillåten vattentemperatur. (→ Tekniska data)190 Tekniska data Apparatdata Beskrivning

Max. effektförbrukning

IP68 IP68 IP68 IP68 Max. nedsänkningsdjup

Yta för filteringång cm²

(→ Tillåtna vattenvärden) utan drift

vid drift och kon- vektion

20 ... +30 vid drift och tvångskylning

Tillåtna vattenvärden Typ

Färskvatten Poolvatten Saltvatten pH-värde

• Lager i motorblock Avfallshantering ANVISNING Denna apparat får inte kastas i hushållssoporna. Lämna in apparaten till en återvinningscentral. Kontakta lokal återvinningscentral om frågor uppstår. De lämnar information om korrekt av- fallshantering. Klipp av kabeln så att apparaten är obrukbar.192 Alkuperäisen käyttöohjeen käännös.
