MANUAL DE UTILIZARE AquaMax Eco Expert 21000 OASE

Instrucţiuni de folosinţă

Traducerea instrucțiunilor originale

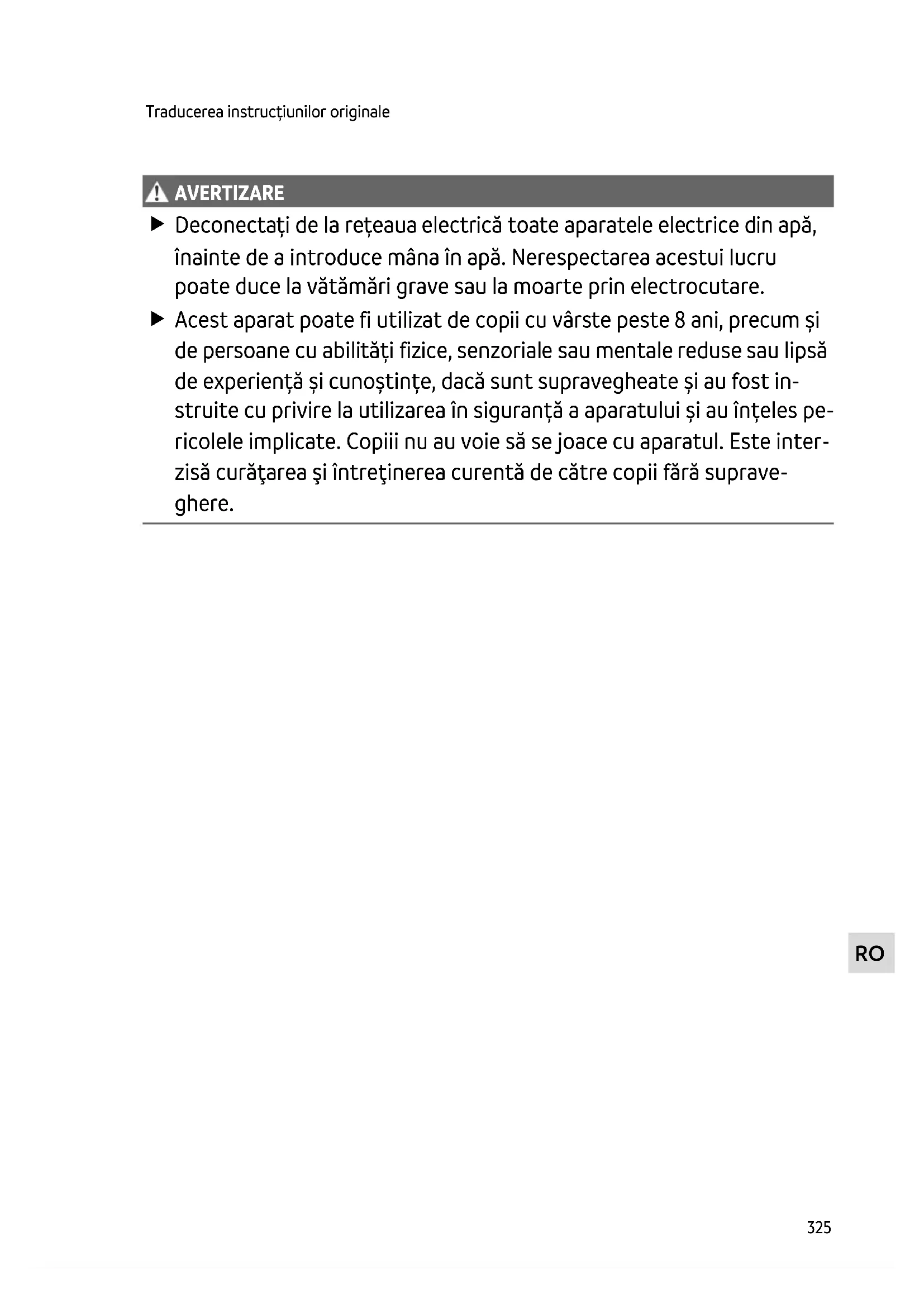

AVERTI ZARE AVERTIZARE Deconectați de la rețeaua electrică toate aparatele electrice din apă, înainte de a introduce mâna în apă. Nerespectarea acestui lucru poate duce la vătămări grave sau la moarte prin electrocutare. Acest aparat poate fi utilizat de copii cu vârste peste 8 ani, precum și de persoane cu abilități fizice, senzoriale sau mentale reduse sau lipsă de experiență și cunoștințe, dacă sunt supravegheate și au fost in- struite cu privire la utilizarea în siguranță a aparatului și au înțeles pe- ricolele implicate. Copiii nu au voie să se joace cu aparatul. Este inter- zisă curăţarea şi întreţinerea curentă de către copii fără suprave- ghere.326 Indicații de securitate Conexiunea electrică

• Pentru instalația electrică din exterior se aplică dispoziții speciale. Instalația electrică poate fi executată numai de către un electrician calificat. – Datorită pregătirii de specialitate, cunoștințelor și experienței, electricianul este calificat și are permisiunea să execute instalații electrice în exterior. Acesta identifică posibilele peri- cole și respectă normele, prevederile și dispozițiile regionale și naționale. – Pentru întrebări şi probleme, vă rugăm să vă adresaţi unui electrician specializat.

• Racordați aparatul numai dacă datele electrice ale aparatului coincid cu cele ale instalației de alimentare cu energie electrică.

• Conectați aparatul numai la o priză instalată corect.

• Asigurați-vă de securizarea aparatului cu un dispozitiv de protecție împotriva curenților vaga- bonzi (RCD) și împotriva curenților vagabonzi măsurați de maxim 30 mA.

• Cablurile prelungitoare şi distribuitoarele de energie electrică (de exemplu reglete de prize) trebuie să fie compatibile pentru utilizarea în aer liber (cu protecţie împotriva stropilor de apă).

• Protejați ștecărele și conectorii liberi împotriva umidității. Funcționare sigură

• Nu utilizați aparatul în cazul în care cablurile electrice sau carcasa sunt deteriorate.

• Eliminați aparatul dacă cablul de alimentare este deteriorat. Cablul de alimentare al acestui aparat nu poate fi înlocuit.

• Unitatea de funcţionare din aparat conţine un magnet cu un câmp magnetic intens, care poate influenţa stimulatorul cardiac sau defibrilatoarele (ICD) implantate. Păstraţi o distanţă de cel puţin 0,2 m între implant şi magnet.

• Nu transportați sau trageți aparatul de cablul de alimentare.

• Pozați cablurile astfel încât să fie protejate împotriva deteriorărilor și să nu se împiedice ni- meni de acestea.

• Nu efectuaţi niciodată modificări tehnice ale aparatului.

• Executați la aparat numai lucrările care sunt descrise în aceste instrucțiuni.

• Utilizaţi numai piese de schimb şi accesorii originale.

• În caz de probleme, contactați serviciului autorizat pentru clienți sau OASE.RO

Utilizarea în conformitate cu destinaţia Utilizați produsul descris în acest manual doar după cum urmează:

• Pentru pomparea apei obişnuite pentru sisteme de filtrare, sisteme cascadă şi sisteme pârâu.

• Cu respectarea datelor tehnice. (→ Date tehnice)

• Cu respectarea valorilor admisibile pentru apă. (→ Valori permise ale apei) Pentru aparat sunt valabile următoarele restricţii:

• A nu se utiliza în iazuri tip piscină!

• Nu este admisă în nicio situaţie acționarea cu alte lichide cu excepţia apei.

• Nu se va utiliza niciodată fără debit de apă.

• NU utilizaţi în combinaţie cu substanţe chimice, alimente, substanţe uşor inflamabile sau ex- plozive

• A nu se racorda la sursa casnică de alimentare cu apă.

• Nu utilizaţi în scopuri profesionale sau industriale.

• Conform Compatibilității Electromagnetice, acesta este un aparat de clasă A. Într-un mediu rezidențial, aparatul poate provoca interferențe radio. Depinde de utilizator să ia măsurile adecvate.328 Descrierea produsului Vedere de ansamblu

Cu colivie cu filtru (3) în cazul instalării imersate.

• Cu conectorul de furtun (8) la instalare uscată.

Ieșire (partea de presiune)

Conexiunea returului la iaz (de exemplu prin intermediul unei albii de pârâiaș).

Ieșirea poate fi orientată în sus prin reconfigurare.

Cu găuri de montaj pentru instalare fixă pe sol dacă este necesar.

Funcția SFC optimizează turația pompei și, astfel, cantitatea de apă și înălțimea de pompare în funcție de temperatura apei.

Folosiți unitatea de comandă pentru reglarea puterii pompei.

În lipsa unității de comandă pompa pornită funcționează în mod continuu la putere maximă.

Alternativă pentru ieșire AquaMax Eco Expert 21000 și 26000.

Cleme pentru fixarea furtunurilor la duzele de furtun.RO

Simbolurile de pe aparat

Aparatul este etanșat împotriva prafului și a apei până la 4 m.

Posibile pericole pentru persoane cu stimulatoare cardiace.

Protejați aparatul împotriva razelor directe ale soarelui.

Nu eliminați aparatul împreună cu deșeurile menajere obișnuite.

Citiți instrucțiunile de utilizare.

• Varianta (a): Instalare pompă imersată – Pompa este poziționată în iaz, resp. bazin. – Pomparea apei prin colivia cu filtru.

• Varianta (b): Instalarea pe uscat a pompei – Pompa se montează fără colivie cu filtru în afara iazului, resp. bazinului dar sub nivelul apei. – Pomparea apei prin intermediul unui filtru satelit sau skimmer.330 Seasonal Flow Control (SFC) Folosiți funcția SFC pentru ajustarea smart a cantității de apă sau a înălțimii de transportare, în funcție de temperatura apei. Astfel puterea pompei se adaptează la ecologia iazului respectiv pe tot parcursul anului și susține biologia iazului prin circulația apei în funcție de temperatură (regi- mul de funcționare Iarnă, Tranziție și Vară).

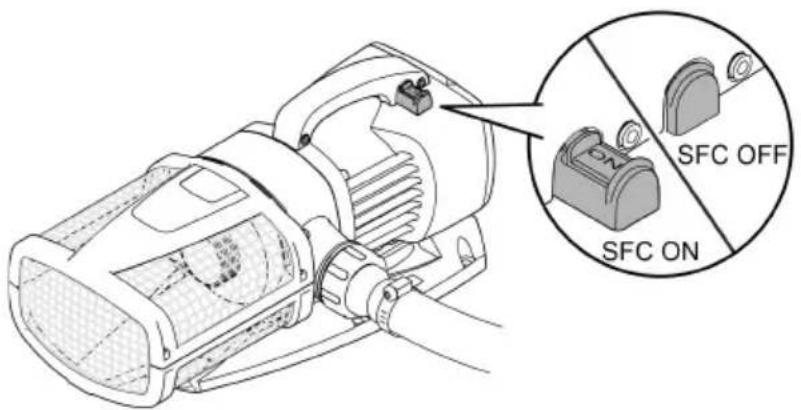

• Dacă SFC este activat pompa deosebește ... – regimul Iarnă (temperatura apei mai mică de +10°C) – regimul Tranziție (temperatura apei între +10 ... +17°C) – regimul Vară (temperatura apei mai mare de +17°C) Pentru vizualizarea liniilor caracteristice vă rugăm accesați secțiunea de produse „Pompe de iaz” de pe pagina web www.oase.com

• Activați funcția SFC doar după scufundarea aparatului!

• În cazul utilizării unui separator sau a unui filtru satelit recomandăm dezactivarea funcției SFC, în funcție de instalația folosită.

• În momentul livrării aparatului funcția SFC este oprită. Conectarea/deconectarea

Amplasarea şi racordarea Pompa poate fi instalată imersată (în apă) sau pe uscat (afară din apă). Utilizarea pompei este admisă numai prin respectarea valorilor date ale apei. (→ Valori permise ale apei)

• Apa de piscină sau apa sărată pot influenţa negativ echipamentul optic al aparatului. Aceste influenţe negative sunt excluse din condiţiile de garanţie pentru produs.

AVERTIZARE Accidente grave sau deces la utilizarea aparatului într-un bazin de înot. Din cauza pieselor elec- trice defecte ale aparatului, apa se află sub tensiune electrică periculoasă. Utilizaţi aparatul numai dacă în apă nu se află nicio persoană. ATENȚIE Componente rotative în zona ștuțului și a ștuțului de presiune. Sunt posibile accidente dacă atin- geți ștuțurile. Respectați în special următoarele: Un aparat oprit din cauza suprasarcinii poate porni în mod neașteptat! Nu introduceți mâna în orificiul ștuțului de aspirație sau al ștuțului de presiune, atunci când ștecherul este introdus în priză. În cazul în care ștuțurile sunt accesibile în timpul funcționării, de exemplu când nu sunt conec- tate furtunuri, asigurați ștuțurile cu o protecție împotriva atingerii. Protecția împotriva atinge- rii este disponibilă ca accesoriu. Evitați expunerea la lumina soarelui pe termen lung a componentelor aparatului, în caz con- trar survine pericolul deteriorării aparatului. Utilizați un capac de protecție dacă este nece- sar.332 Rotirea carcasei pompei Ieșirea pompei poate fi orientată astfel:

• orizontal, spre dreapta (standard).

• vertical, în sus (necesită modificare).

Conectarea sistemului de comandă Pompa poate fi utilizată cu sau fără unitate de comandă.

• Folosiți unitatea de comandă pentru reglarea puterii pompei.

• În lipsa unității de comandă pompa pornită funcționează în mod continuu la putere maximă. Unitățile de comandă compatibile (accesoriu):

• Eco Control Unitate de comandă smart pentru pompă.

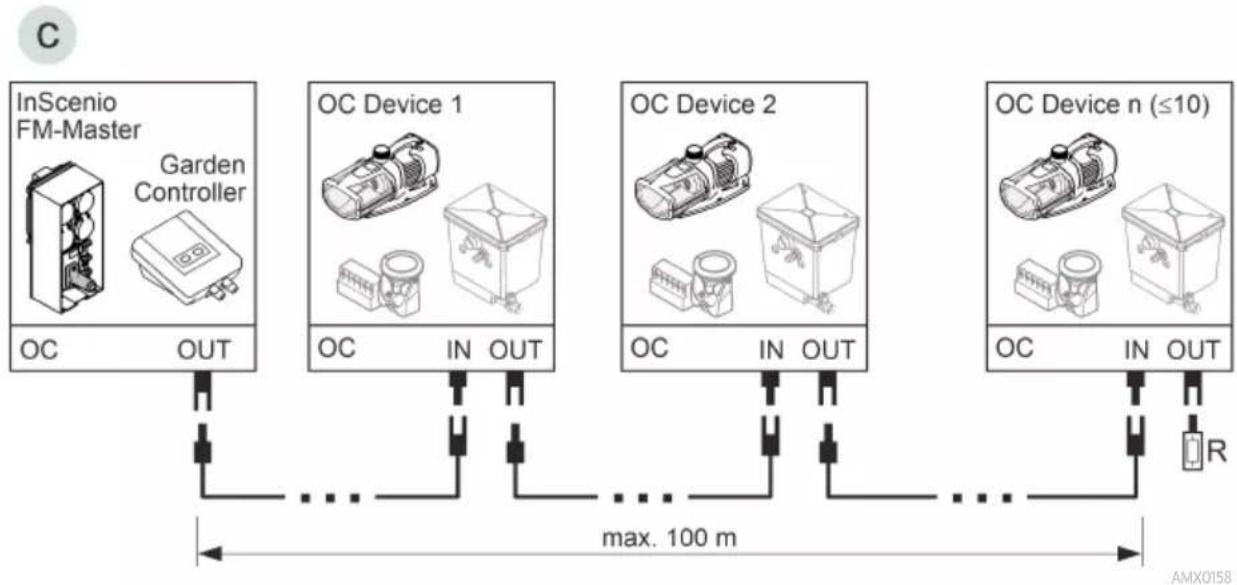

• Incenio FM-Master Home/Cloud Garden Controller Home/Cloud Folosiți aplicația „OASE Control” pentru operarea a maxim 10 aparate OASE dotate cu sisteme de control (pompe, filtre, lumini). Pentru mai multe informații vă rugăm consultați secțiunea „Operarea smart a aparatelor și a luminilor” de pe pagina web www.oase.com.

• Asigurați-vă de faptul că la o rețea OASE Control (varianta B, C) este racordată o rezistență de capăt R. Aceasta este inclusă în pachetul de livrare InSenio FM-Master sau Garden Controller.334

INDICAȚIE Aparatul se deteriorează dacă pătrunde apă în conectorul cu ștecher. Racordați racordul tip ștecher sau montați capacul de protecție. Asigurați-vă de starea curată și de fixarea corespunzătoare a garniturii de etanșare din cau- ciuc. Înlocuiți garnitura de etanșare din cauciuc deteriorată. În cazul slăbirii racordului tip ștecher înlocuiți garniturile de etanșare din cauciuc mai vechi (> 2 ani). Fixați racordul tip ștecher sau capacul de protecție întotdeauna cu ambele șuruburi.RO

Nu introduceți încă ștecherul în priză! Montare

• Amplasați pompa orizontal pe o fundație solidă.

• Asigurați pompei o poziție stabilă.

• Recomandăm ca, în caz de apă cu conținut de nămol sau de impurități montați pompa și com- ponentele racordate la partea de aspirație (separator, filtru satelit, rigola inferioară) pe un su- port de pe podea. Astfel scade cantitatea de particule aspirate, ceea ce facilitează creșterea duratei de viață a aparatului.

• Acționați pompa doar dacă aceasta este acoperită cu minim 10 cm de apă. În caz contrar, pompa poate aspira aer.

Cu ajutorul corzii de tragere, pompa poate fi trasă afară din apă cu ușurință. − Trageți coarda de tragere prin orificiile rotunde ale carcasei inferioare a filtrului și înno- dați-o.336 Amplasaţi aparatul pe o suprafaţă uscată Conectare

• Furtunurile sau țevile pot fi conectate la orificiile de intrare (IN) și la orificiile de ieșire (OUT). – Racordurile pentru furtunuri sunt incluse în pachetul de livrare. Montarea acestora este des- crisă mai jos.

• Pompa permite trecerea de particule de maxim 11 mm. În caz de particule mai mari pompa se blochează. Recomandăm montarea unui filtru sau a unui separator în partea de aspirare.

Nu introduceți încă ștecherul în priză!RO

• Amplasați pompa orizontal pe o fundație solidă.

• Asigurați pompei o poziție stabilă.

• Evitați expunerea pompei la lumina directă a soarelui.

• Asigurați ventilarea corespunzătoare a locului de montare, în scopul prevenirii supraîncălzirii pompei.

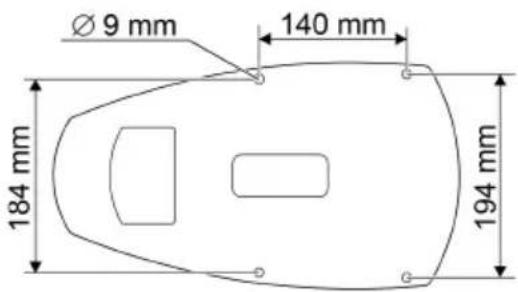

Pentru stabilitate, puteți fixa aparatul cu șuruburi pe un suport adecvat.

AMX0162338 Punerea în funcțiune INDICAȚIE Aparatul se distruge, dacă este acționat cu un reostat. Conține componente electrice sensibile. Nu conectaţi aparatul la o alimentare cu curent cu intensitate reglabilă. INDICAȚIE Nu este permisă funcționarea la uscat a pompei. În caz contrar, survine riscul deteriorării pompei. Acționați pompa numai atunci când este complet scufundată în apă sau amorsată.

• Pornire: Introduceţi ştecherul în priză. – Aparatul este gata de utilizare după o scurtă etapă de pornire.

• Dezactivare: Scoateţi ştecărul din priză. Environmental Function Control (EFC) În cazul punerii în funcțiune și ulterior în regimul de funcționează pompa rulează automat un au- totest preprogramat la fiecare 20 ... 40 de minute (Environmental Function Control (EFC)) (Con- trolul funcției de mediu (EFC).. Pompa recunoaște dacă este în starea de funcţionare uscată/blo- care sau în stare de imersiune. În cazul funcționării uscate/blocării, pompa se oprește automat după aprox. 60 până la 120 de secunde. În caz de defecțiune, întrerupeți alimentarea cu tensiune electrică şi „amorsați pompa”, respectiv îndepărtați obstacolul. Apoi, aparatul poate fi repus în funcţiune.RO

Curăţarea şi întreţinerea ATENȚIE Pericol de accidentare prin pornire neanticipată. Funcțiile de monitorizare internă a echipamen- tului pot decupla și recupla autonom echipamentul. Înainte de a lucra la aparat scoateţi fişa de alimentare din priză. INDICAȚIE Nu utilizați agenți de curățare agresivi sau soluții chimice. Aceste substanțe pot să deterioreze carcasa, să afecteze funcționarea aparatului și sunt toxice pentru animale, plante și mediul încon- jurător Dacă este posibil, curățați aparatul cu apă curată și o perie moale sau un burete; în caz de mur- dărie persistentă, utilizați agenții de curățare recomandați.

Dezasamblarea aparatului

• Trageți ștecherul de rețea și îndepărtați toate conexiunile.

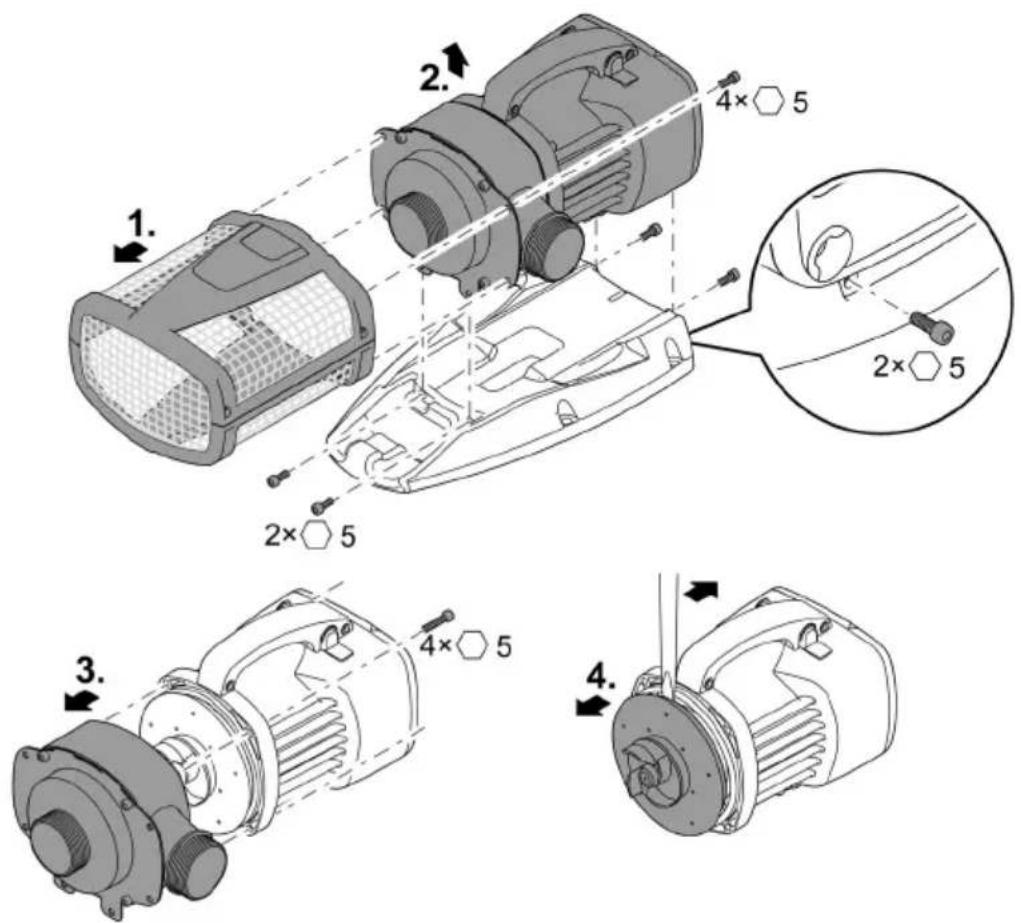

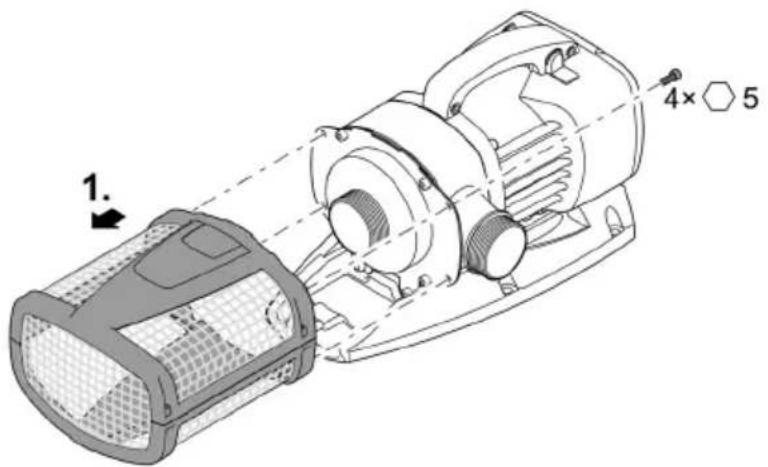

• Demontați aparatul așa cum se indică în figură.ță.

Curăţaţi aparatul Curățați aparatul în funcție de necesitate, dar cel puțin de 2 ori pe an. − La pompă, curățați în special unitatea de funcționare și carcasa pompei.

• Agenţi de curăţare recomandaţi în cazul depunerilor de calcar persistente: – Detergent pentru pompe PumpClean de la OASE. – Detergent casnic fără oţet şi clor.

• După curăţare clătiţi temeinic toate piesele cu apă curată.340 Curăţaţi/ înlocuiţi unitatea de funcţionare INDICAȚIE Unitatea de funcţionare este ghidată în blocul motor printr-un lagăr. Acest lagăr este piesă de uzură şi trebuie să fie schimbat concomitent cu unitatea de funcţionare. Schimbarea lagărului necesită cunoştinţe şi scule speciale. Dispuneți schimbarea lagărului de către reprezentantul comercial OASE sau trimiteți pompa la firma OASE. INDICAȚIE Unitatea de funcționare conține un magnet puternic care atrage particulele magnetice (de ex. așchii de fier). Rămânerea de particule poate provoca deteriorări ireparabile la unitatea de funcți- onare și la motor. Înainte de montare, curățați cu atenție unitatea de funcționare de particulele prinse.

• Dezasamblau blocul motor precum indicat pe figură.

• Curățați componentele cu o perie, sub jet de apă curată.

• Verificați toate piesele să nu prezinte deteriorări. Înlocuiți piesele deteriorate sau uzate.

• Pentru montarea blocului motor implementați instrucțiunile în ordine inversă.

Depozitare/depozitare pe timp de iarnă Aparatul este rezistent la îngheţ până la minus 20 °C. Dacă depozitaţi aparatul în afara iazului, efectuaţi o curăţare amănunţită cu o perie moale şi apă, verificaţi să nu existe deteriorări şi depo- zitaţi-l imersat sau plin cu apă. Nu introduceţi în apă fişa de alimentare ! Resetarea defecțiunii Defecțiune Cauză Remediere Pompa nu porneşte Tensiunea de rețea lipsește Verificați tensiunea de rețea Lipsa tensiunii de comandă (doar în cazul unităților de co- mandă externe) Verificați racordarea la OASE Eco Control sau la rețeaua OASE Control; folosiți pen- tru pornirea pompei, dacă este cazul Conducte îndoite Plasați conductele fără îndoituri Circuitul de alimentare colma- tat Verificați/curățați conductele Rotorul este blocat Eliminați blocajul, verificați rotorul să se poată roti ușor Pompa nu transportă Cantitate purjată insuficientă

Carcasa filtrului înfundată Curăţaţi capacul filtrului Pierderi prea mari în conductele de aspirație

Scurtați furtunurile la minimul necesar, în- depărtați racordurile inutile și utilizați fur- tunuri cu diametre mai mari. Rotorul funcționează cu dificul- tate Verificați funcționarea mecanică ușoară a rotorului Pompa se deconectează după un timp scurt de funcționare

Apa foarte murdară Curățați pompa Rotorul este blocat

Eliminați blocajul, verificați rotorul să se poată roti ușor Pompa a funcționat uscat

Verificați/curățați conductele de alimen- tare, creșteți adâncimea de scufundare (min. 10 cm sub suprafața apei).

Temperatura apei prea ridicată

Respectați temperatura admisibilă ma- ximă a apei. (→  Date tehnice)342 Date tehnice Date despre dispozitiv Descriere

Tensiune de conexiune

V c.a. 220 … 240 Frecvența rețelei

Înălțime max. de pompare

8,0 8,5 9,0 9,5 Clasă protecție

Parte de aspirație Filet

Dimensiune maximă a granulației murdăriei grosiere

Suprafață de admisie a filtrului cm²

(→ Valori permise ale apei) Scos din funcțiune

-20 ... +35 -20 ... +35 -20 ... +35 -20 ... +35 Temperatura ambi- antă (instalare pe us- cat)

În funcționare și convecție

20 ... +30 În funcțiune și ră- cire forțată

Lungimea cablului de racordare

Apă proaspătă Apă de piscină Apă sărată Valoare pH

• Unitate de funcţionare

• Lagăr în blocul motor Îndepărtarea deşeurilor INDICAȚIE Nu este permisă eliminarea ca deșeu menajer a acestui aparat. Eliminați aparatul prin sistemul de colectare prevăzut în acest scop. În cazul în care aveți întrebări, adresați-vă societăților locale de colectare a deșeurilor. Acolo primiți informații în legătură cu eliminarea corespunzătoare a aparatului. Faceți inutilizabil aparatul prin secționarea cablurilor.344 Оригинално ръководство.
