MANUAL DE UTILIZARE AquaMax Eco Premium 20000 OASE

Instrucţiuni de folosinţă

Traducerea instrucțiunilor originale

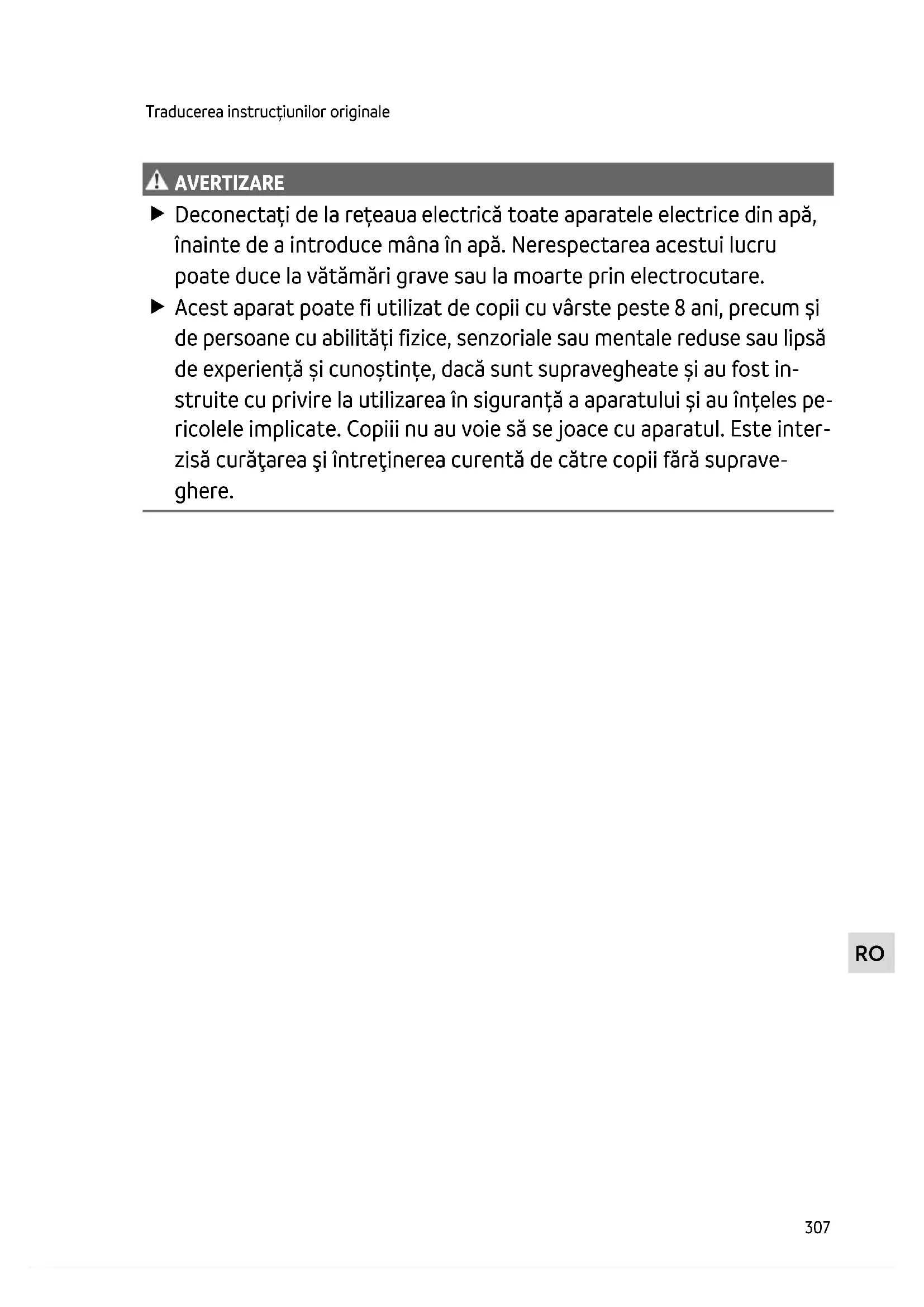

AVERTI ZARE AVERTIZARE Deconectați de la rețeaua electrică toate aparatele electrice din apă, înainte de a introduce mâna în apă. Nerespectarea acestui lucru poate duce la vătămări grave sau la moarte prin electrocutare. Acest aparat poate fi utilizat de copii cu vârste peste 8 ani, precum și de persoane cu abilități fizice, senzoriale sau mentale reduse sau lipsă de experiență și cunoștințe, dacă sunt supravegheate și au fost in- struite cu privire la utilizarea în siguranță a aparatului și au înțeles pe- ricolele implicate. Copiii nu au voie să se joace cu aparatul. Este inter- zisă curăţarea şi întreţinerea curentă de către copii fără suprave- ghere.308 Indicații de securitate Conexiunea electrică

• Pentru instalația electrică din exterior se aplică dispoziții speciale. Instalația electrică poate fi executată numai de către un electrician calificat. – Datorită pregătirii de specialitate, cunoștințelor și experienței, electricianul este calificat și are permisiunea să execute instalații electrice în exterior. Acesta identifică posibilele peri- cole și respectă normele, prevederile și dispozițiile regionale și naționale. – Pentru întrebări şi probleme, vă rugăm să vă adresaţi unui electrician specializat.

• Racordați aparatul numai dacă datele electrice ale aparatului coincid cu cele ale instalației de alimentare cu energie electrică.

• Conectați aparatul numai la o priză instalată corect. Aparatul trebuie să dispună de un sistem de protecţie împotriva curenţilor vagabonzi cu o eroare de calcul a curentului de maxim 30 mA.

• Cablurile prelungitoare şi distribuitoarele de energie electrică (de exemplu reglete de prize) trebuie să fie compatibile pentru utilizarea în aer liber (cu protecţie împotriva stropilor de apă).

• Protejați ștecărele și conectorii liberi împotriva umidității. Funcționare sigură

• Nu utilizați aparatul în cazul în care cablurile electrice sau carcasa sunt deteriorate.

• Eliminați aparatul dacă cablul de alimentare este deteriorat. Cablul de alimentare al acestui aparat nu poate fi înlocuit.

• Unitatea de funcţionare din aparat conţine un magnet cu un câmp magnetic intens, care poate influenţa stimulatorul cardiac sau defibrilatoarele (ICD) implantate. Păstraţi o distanţă de cel puţin 0,2 m între implant şi magnet.

• Nu transportați sau trageți aparatul de cablul de alimentare.

• Pozați cablurile astfel încât să fie protejate împotriva deteriorărilor și să nu se împiedice ni- meni de acestea.

• Nu efectuaţi niciodată modificări tehnice ale aparatului.

• Executați la aparat numai lucrările care sunt descrise în aceste instrucțiuni.

• Utilizaţi numai piese de schimb şi accesorii originale.

• În caz de probleme, contactați serviciului autorizat pentru clienți sau OASE.RO

Utilizarea în conformitate cu destinaţia Utilizați produsul descris în acest manual doar după cum urmează:

• Pentru pomparea apei obişnuite pentru sisteme de filtrare, sisteme cascadă şi sisteme pârâu.

• Cu respectarea datelor tehnice. (→ Date tehnice)

• Cu respectarea valorilor admisibile pentru apă. (→ Valori permise ale apei) Pentru aparat sunt valabile următoarele restricţii:

• A nu se utiliza în iazuri tip piscină!

• Nu este admisă în nicio situaţie acționarea cu alte lichide cu excepţia apei.

• Nu se va utiliza niciodată fără debit de apă.

• NU utilizaţi în combinaţie cu substanţe chimice, alimente, substanţe uşor inflamabile sau ex- plozive

• A nu se racorda la sursa casnică de alimentare cu apă.

• Nu utilizaţi în scopuri profesionale sau industriale.

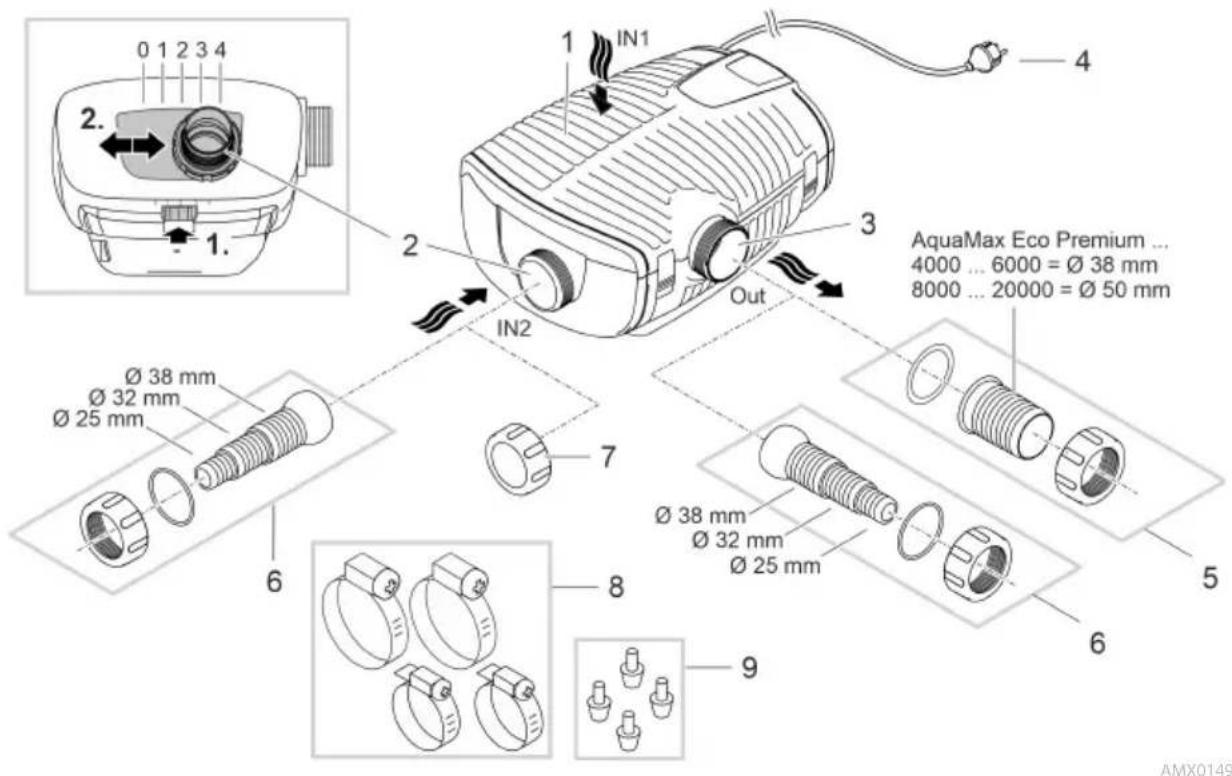

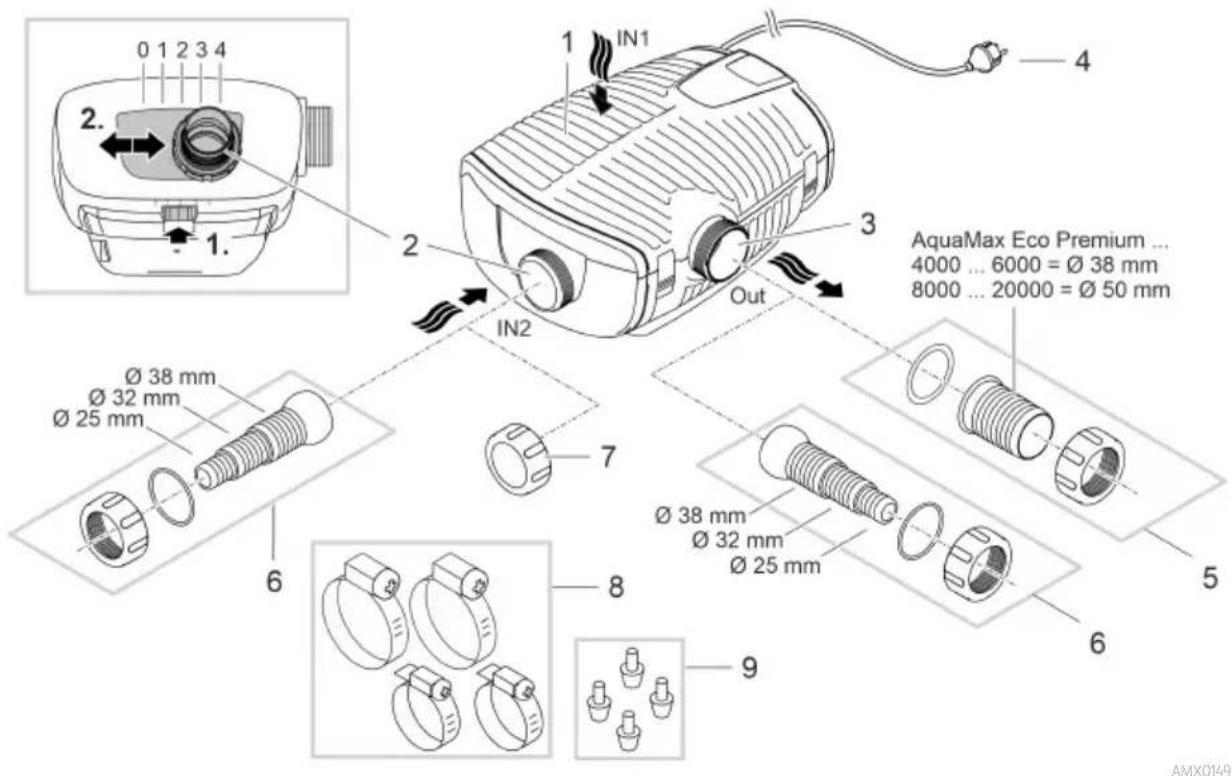

• Conform Compatibilității Electromagnetice, acesta este un aparat de clasă A. Într-un mediu rezidențial, aparatul poate provoca interferențe radio. Depinde de utilizator să ia măsurile adecvate.310 Descrierea produsului Vedere de ansamblu

Intrare 1 (partea de aspirație)

Intrare 2 (partea de aspirație)

Conectarea unui filtru satelit sau a unui skimmer.

Debitul la intrarea 2 și, astfel, raportul între debitele de la intrarea 1 și 2, sunt reglabile. Desfaceți blocajul și împingeți conexiunea la una dintre pozițiile următoare: − Poziția 0: Intrarea 2 este închisă; Pomparea apei doar prin intrarea 1. − Poziția 1/2/3: Intrarea 2 este deschisă cca. 25/50/75 %; aceasta înseamnă pomparea apei prin intrarea 1 și 2 în conformitate cu raportul de debite setat.

Poziția 4: Intrarea 1 este închisă; Pomparea apei doar prin intrarea 2.

Ieșire (partea de presiune)

Conexiunea returului la iaz (de exemplu prin intermediul unei albii de pârâiaș).

Duză de furtun pentru ieșire (recomandare).

Duză furtun pentru intrarea 2 și ieșire (alternativă).

Capac pentru închiderea intrării 2, în cazul în care aceasta nu este folosită.

Cleme pentru fixarea furtunurilor la duzele de furtun.

Picioare din cauciuc pentru suportul pompei pentru instalarea pe uscat.RO

Simbolurile de pe aparat

Aparatul este etanșat împotriva prafului și a apei până la 4

Posibile pericole pentru persoane cu stimulatoare cardiace.

Protejați aparatul împotriva razelor directe ale soarelui.

Nu eliminați aparatul împreună cu deșeurile menajere obișnuite.

Citiți instrucțiunile de utilizare.

• Varianta (a): Pomparea apei doar prin carcasa filtrului (intrarea 1). – Puneți intrarea 2 pe poziția „0”. – Închideți intrarea 2 cu capacul.

• Varianta (b): Pomparea apei prin carcasa filtrului (intrarea 1) și, suplimentar, printr-un fil- tru satelit sau skimmer la intrarea 2. – Puneți intrarea 2 pe poziția „1”, „2” sau „3”, în funcție de raportul de debit dorit (25/50/75 %).

• Varianta (c): Pomparea apei printr-un filtru satelit sau skimmer la intrarea 2. – Puneți intrarea 2 pe poziția „4”.

• Varianta (d): Instalarea pe uscat a pompei. – Pentru această variantă, pompa trebuie instalată fără carcasa filtrului. – Pompa este instalată în afara iazului, dar sub nivelul oglinzii apei.312 Seasonal Flow Control (SFC) Nur AquaMax Eco Premium 12000, 16000 und 20000.

În cazul activării funcţiei SFC, pompa optimizează automat debitul de apă şi înălţimea de tran- sport. Totodată, sunt reduse debitul de apă şi înălţimea de transport cu până la 50%. Prin inter- mediul SFC, aparatul se adaptează pe parcursul întregului an ecologiei iazului, ajută biologia iazu- lui prin circularea apei în funcţie de temperatură (exploatare pe timp de iarnă, exploatare de tranziţie şi exploatare pe timp de vară). Această funcţie SFC se activează şi dezactivează la pompă. Cu SFC se reduce puterea consumată a pompei, iar fără SFC pompa funcţionează permanent cu turaţie maximă. SFC nu funcţionează la amplasarea în mediu uscat. La montarea unui separator, a unui filtru auxiliar sau a unui aparat de comandă InScenio OASE, poate fi recomandabilă dezactivarea funcţiei SFC, în anumite condiţii specifice instalaţiei.RO

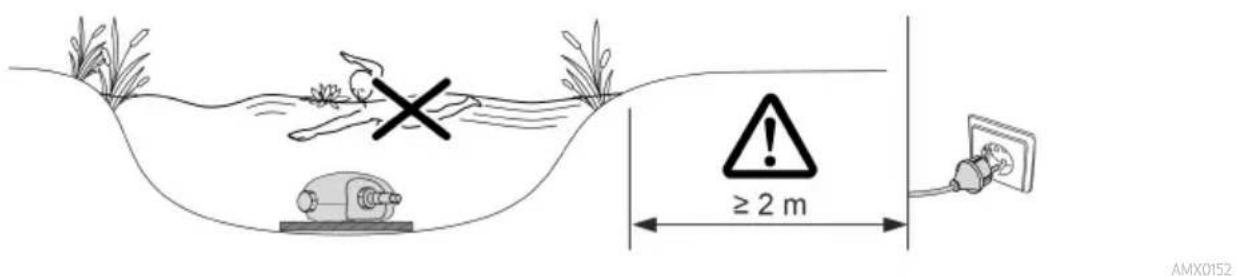

Amplasarea şi racordarea Pompa poate fi instalată imersată (în apă) sau pe uscat (afară din apă). Utilizarea pompei este admisă numai prin respectarea valorilor date ale apei. (→ Valori permise ale apei)

AVERTIZARE Accidente grave sau deces la utilizarea aparatului într-un bazin de înot. Din cauza pieselor elec- trice defecte ale aparatului, apa se află sub tensiune electrică periculoasă. Utilizaţi aparatul numai dacă în apă nu se află nicio persoană.

ATENȚIE Componente rotative în zona ștuțului și a ștuțului de presiune. Sunt posibile accidente dacă atin- geți ștuțurile. Respectați în special următoarele: Un aparat oprit din cauza suprasarcinii poate porni în mod neașteptat! Nu introduceți mâna în orificiul ștuțului de aspirație sau al ștuțului de presiune, atunci când ștecherul este introdus în priză. În cazul în care ștuțurile sunt accesibile în timpul funcționării, de exemplu când nu sunt conec- tate furtunuri, asigurați ștuțurile cu o protecție împotriva atingerii. Protecția împotriva atinge- rii este disponibilă ca accesoriu.

INDICAȚIE Dacă este alimentată apă cu mult mâl, unitatea de funcţionare se uzează mai repede şi trebuie înlocuită prematur. Curățați temeinic iazul sau bazinul, înainte de amplasarea pompei. Montați pompa ridicată față de fundul iazului. Astfel se reduce aspirarea apei cu mâl.

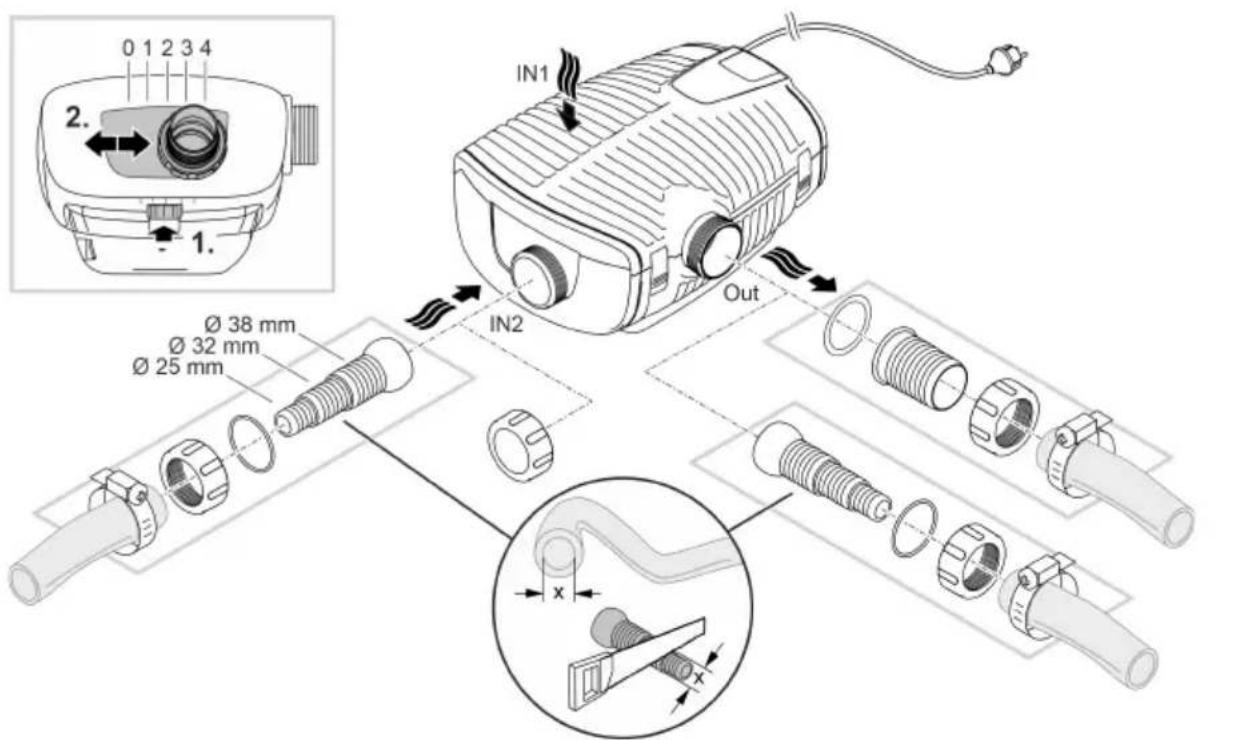

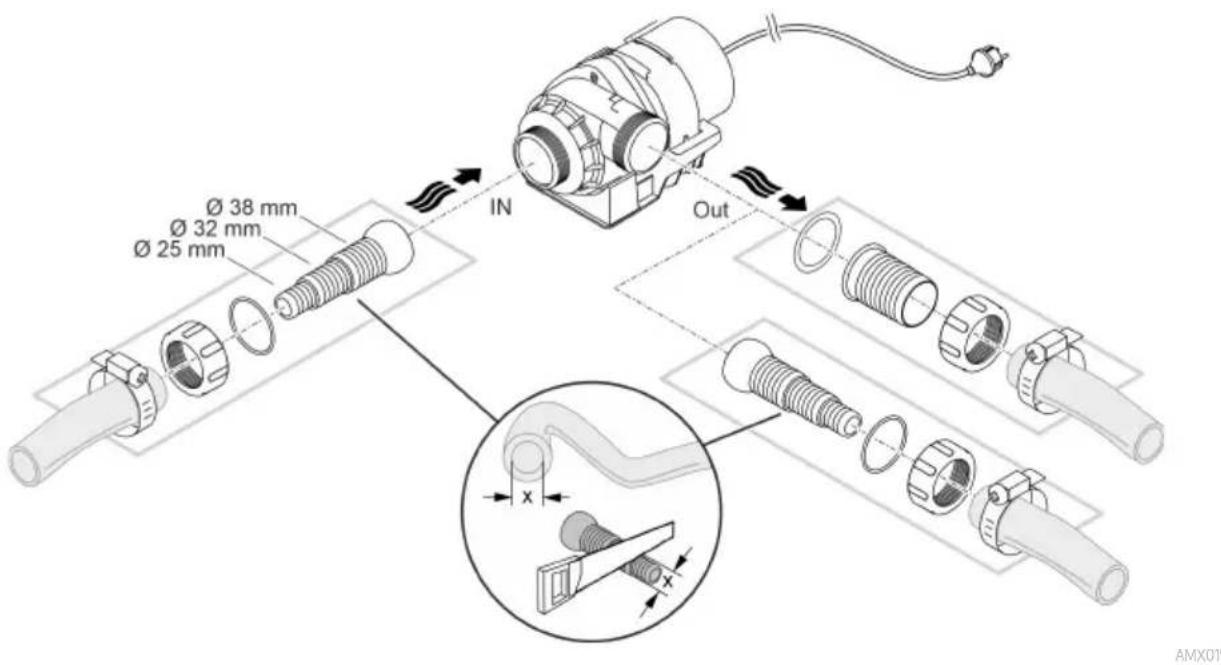

Evitați radiația solară directă în cazul componentelor neimersate în apă, deoarece acestea se pot încălzi astfel foarte tare. Utilizați un capac de protecție dacă este necesar.314 Amplasare aparat imersat Conectare Conectați pompa în conformitate cu varianta de instalare dorită. (→ Variante de instalare)

Nu introduceți încă ștecherul în priză! Montare

• Așezați pompa orizontal pe o fundație solidă, fără noroi.

• Asigurați pompei o poziție stabilă.

• Acționați pompa numai atunci când este complet scufundată în apă. Cu ajutorul corzii de tragere, pompa poate fi trasă afară din apă cu ușurință. − Trageți coarda de tragere prin orificiile rotunde ale carcasei inferioare a filtrului și înno- dați-o.RO

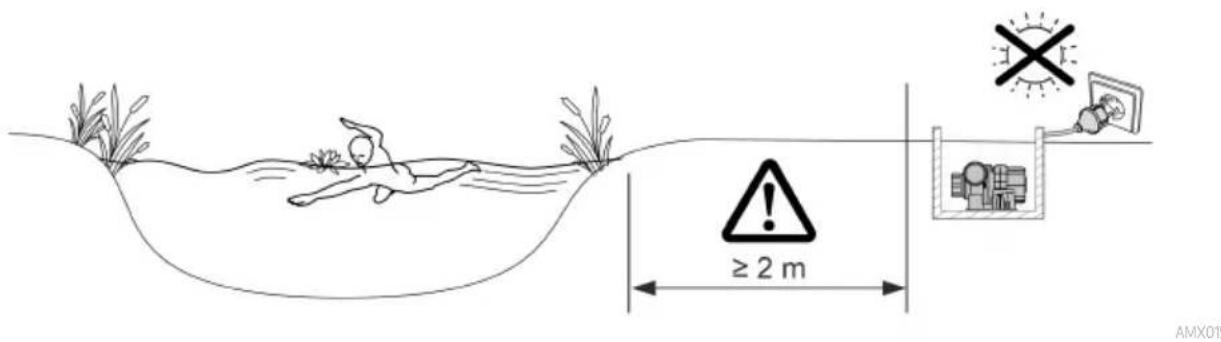

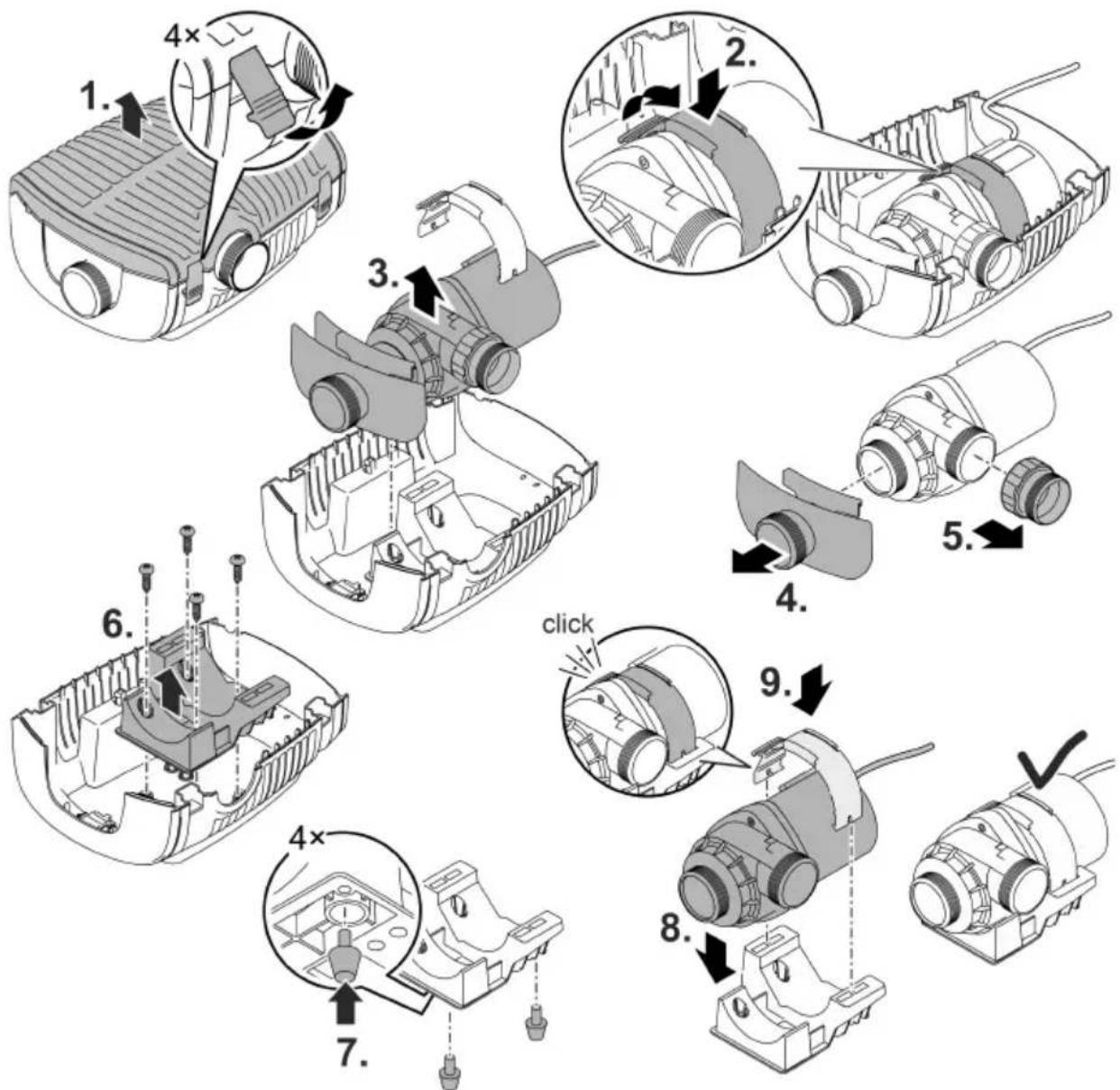

Amplasaţi aparatul pe o suprafaţă uscată Pentru instalarea pe uscat, poziția trebuie instalată fără carcasa filtrului. Conversie

Nu introduceți încă ștecherul în priză! Montare

• Așezați pompa orizontal pe o fundație solidă, fără noroi.

• Asigurați pompei o poziție stabilă.RO

Punerea în funcțiune INDICAȚIE Nu este permisă funcţionarea uscată a pompei. În caz contrar, pompa se distruge. Acționați pompa numai atunci când este complet scufundată în apă sau amorsată.

• Activare: Introduceţi ştecărul în priză. – Aparatul porneşte imediat.

• Dezactivare: Scoateţi ştecărul din priză. Environmental Function Control (EFC) Pompa efectuează la punerea în funcțiune un test de autoverificare preprogramat (Environmen- tal Function Control (EFC)). Pompa recunoaşte dacă se găseşte în starea de funcţionare us- cată/blocare sau în stare de imersiune. În cazul funcționării uscate/blocării, pompa se oprește automat după aprox. 60 până la 120 de secunde. În caz de defecțiune, întrerupeți alimentarea cu tensiune electrică şi „amorsați pompa”, respectiv îndepărtați obstacolul. Apoi, aparatul poate fi repus în funcţiune.318 Curăţarea şi întreţinerea ATENȚIE Pericol de accidentare prin pornire neanticipată. Funcțiile de monitorizare internă a echipamen- tului pot decupla și recupla autonom echipamentul. Înainte de a lucra la aparat scoateţi fişa de alimentare din priză.

INDICAȚIE Nu utilizați agenți de curățare agresivi sau soluții chimice. Aceste substanțe pot să deterioreze carcasa, să afecteze funcționarea aparatului și sunt toxice pentru animale, plante și mediul încon- jurător Dacă este posibil, curățați aparatul cu apă curată și o perie moale sau un burete; în caz de mur- dărie persistentă, utilizați agenții de curățare recomandați.

Curăţaţi aparatul Curățați aparatul în funcție de necesitate, dar cel puțin de 2 ori pe an.

• La pompă, curăţaţi în special unitatea de funcţionare şi carcasa pompei.

• Agenţi de curăţare recomandaţi în cazul depunerilor de calcar persistente: – Detergent pentru pompe PumpClean de la OASE. – Detergent casnic fără oţet şi clor.

• După curăţare clătiţi temeinic toate piesele cu apă curată.RO

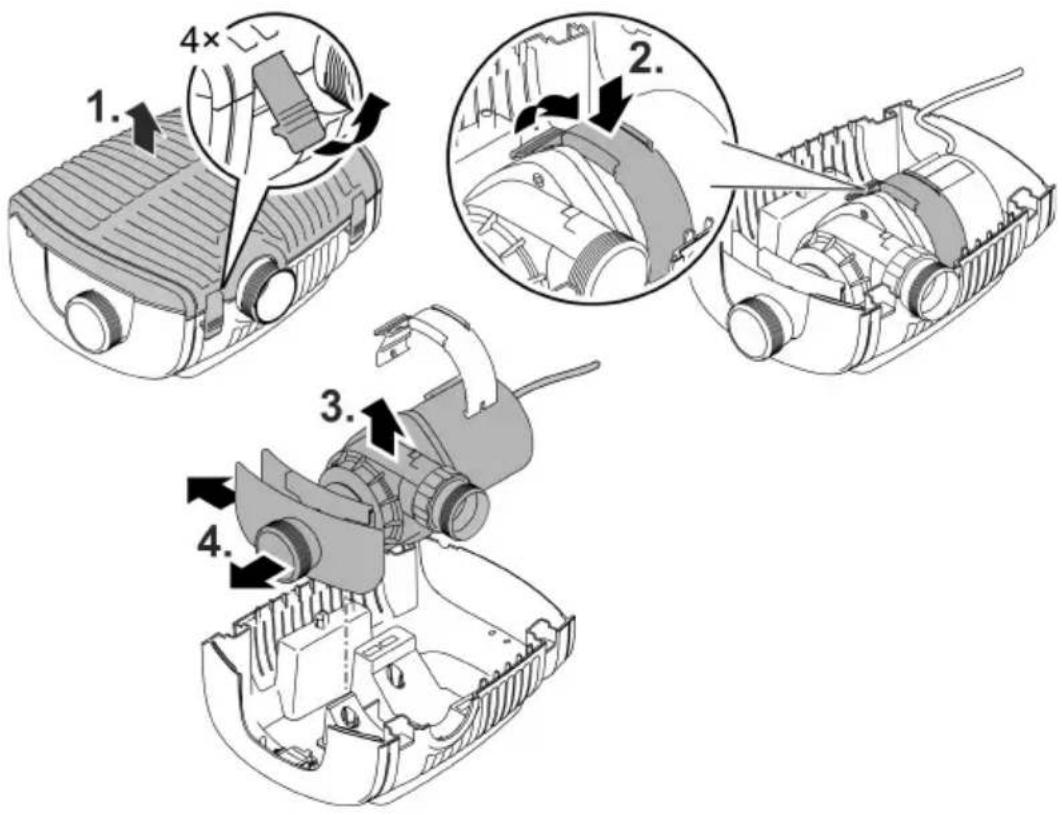

• Trageți ștecherul de rețea și îndepărtați toate conexiunile.

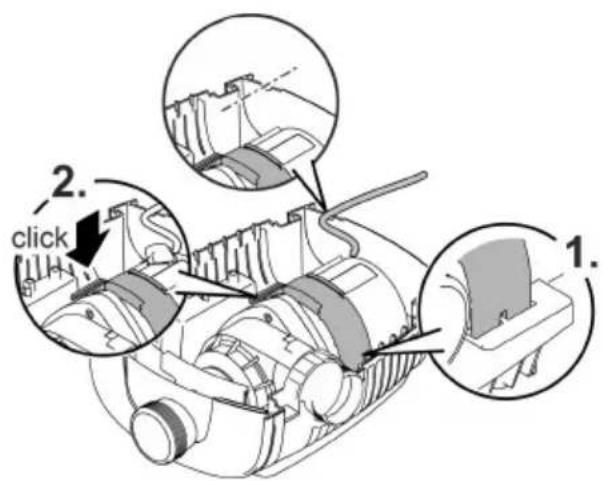

• Demontați aparatul așa cum se indică în figură.ță.

• Asamblați aparatul în ordine inversă.

• La asamblare, verificați dacă – clemele care fixează pompa în suport sunt prinse sigur. – cablul de conexiune este trecut prin piuliță în carcasă și nu este puternic îndoit sau blocat.

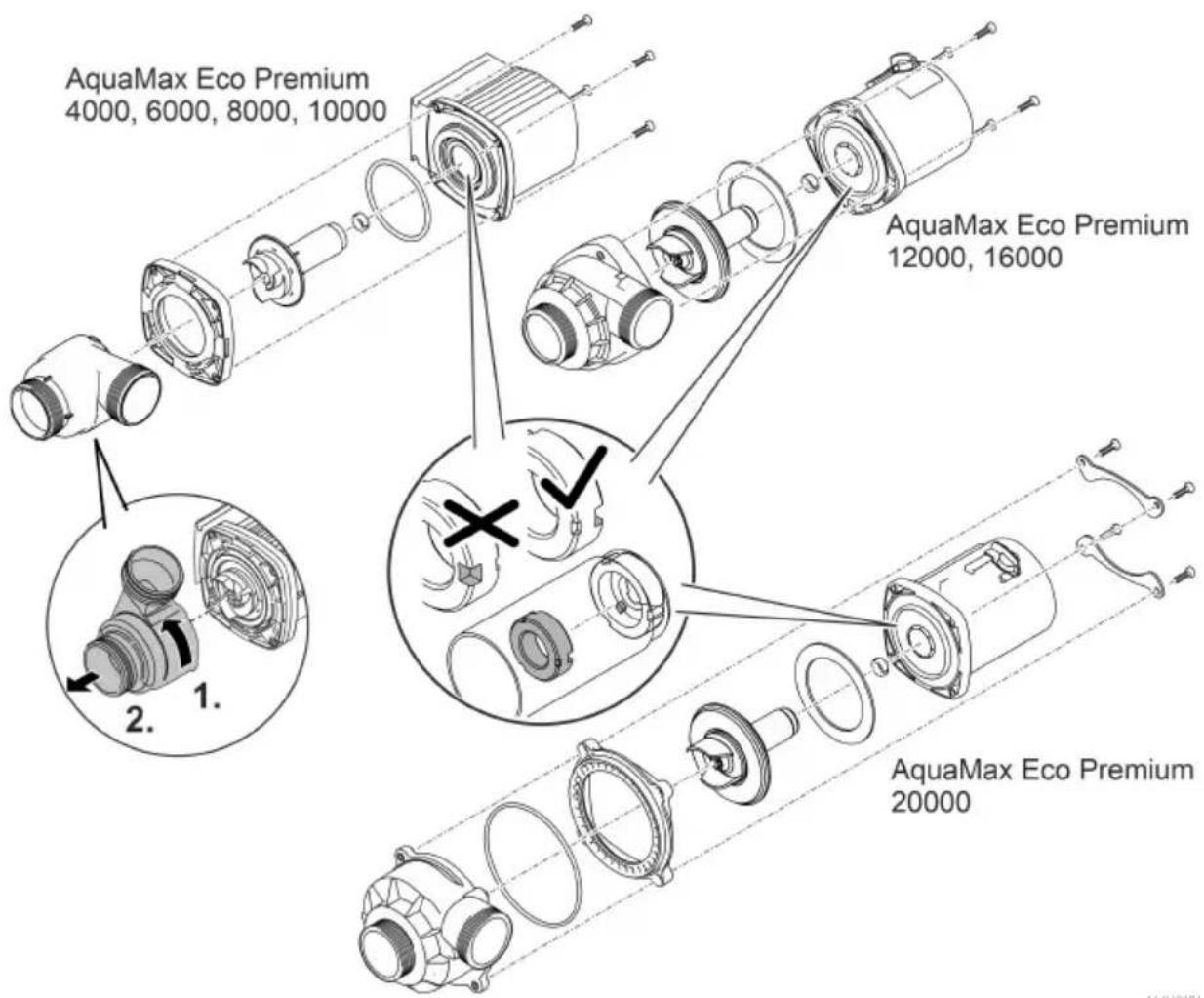

AMX0146320 Curăţaţi/ înlocuiţi unitatea de funcţionare

• Dezasamblați pompa așa cum se arată în figură.

• Curățați componentele cu o perie, sub jet de apă curată.

• Verificați toate piesele să nu prezinte deteriorări. Înlocuiți piesele deteriorate sau uzate.

• Asamblați pompa în ordine inversă. La extragerea unităţii rotorului se poate desface lagărul radial din carcasa motorului. La asamblare, verificați dacă este așezat corect. Dacă este cazul, presaţi lagărul radial cu cane- lura lată în faţă, în locaşul din carcasa motorului.

Depozitare/depozitare pe timp de iarnă Aparatul este rezistent la îngheţ până la minus 20 °C. Dacă depozitaţi aparatul în afara iazului, efectuaţi o curăţare amănunţită cu o perie moale şi apă, verificaţi să nu existe deteriorări şi depo- zitaţi-l imersat sau plin cu apă. Nu introduceţi în apă fişa de alimentare ! Resetarea defecțiunii Defecțiune Cauză Remediere Pompa nu porneşte

Tensiunea de rețea lipsește

Verificați tensiunea de rețea

Plasați conductele fără îndoituri

Verificați/curățați conductele

Eliminați blocajul, verificați rotorul să se poată roti ușor

Cantitate purjată insuficientă

Carcasa filtrului înfundată

Curăţaţi capacul filtrului.

Pierderi prea mari în conductele de aspirație

Scurtați furtunurile la lungimea minimă, eliminați părțile nenecesare ale conexiuni- lor

Rotorul funcționează cu dificul- tate

Verificați funcționarea mecanică ușoară a rotorului

Pompa se deconectează după un timp scurt de funcționare Apa foarte murdară

Eliminați blocajul, verificați rotorul să se poată roti ușor

Pompa a funcționat uscat

Verificați/curățați conductele

Temperatura apei prea ridicată

Respectați temperatura admisibilă ma- ximă a apei. (→  Date tehnice)322 Date tehnice Date despre dispozitiv AquaMax Eco Premium

Tensiune de conexiune

V c.a. 220 … 240 Frecvența rețelei

Înălțime max. de pompare

3,3 3,7 4,1 4,7 Clasă protecție

Dimensiune maximă a granulației murdăriei grosiere

Suprafață de admisie a filtrului cm²

(→ Valori permise ale apei) Scos din funcțiune

20 ... +35 Temperatura ambi- antă (instalare pe us- cat)

În funcționare și convecție

+4 ... +30 În funcțiune și ră- cire forțată

Lungimea cablului de racordare

Tensiune de conexiune V c.a. 220 … 240 220 … 240 220 … 240 Frecvența rețelei

Înălțime max. de pompare

Parte de aspirație Filet

Dimensiune maximă a granulației murdăriei grosiere

Suprafață de admisie a filtrului

Valori permise ale apei) Scos din funcțiune

-20 ... +35 -20 ... +35 -20 ... +35 Temperatura ambi- antă (instalare pe us- cat)

În funcționare și con- vecție

+4 ... +30 +4 ... +30 +4 ... +30 În funcțiune și răcire forțată

Lungimea cablului de racordare

Apă curată, apă de iaz Valoare pH

Duritate °dH 8 … 15 Clor liber mg/l <0,3 Conținut de cloruri mg/l <250 Conținut de sare

• Unitate de funcţionare

• Lagăr în blocul motor Îndepărtarea deşeurilor INDICAȚIE Nu este permisă eliminarea ca deșeu menajer a acestui aparat. Eliminați aparatul prin sistemul de colectare prevăzut în acest scop. În cazul în care aveți întrebări, adresați-vă societăților locale de colectare a deșeurilor. Acolo primiți informații în legătură cu eliminarea corespunzătoare a aparatului. Faceți inutilizabil aparatul prin secționarea cablurilor.BG
