技术规格	详情
最大流量	20000 升/小时
最大扬程	5.5 米
电力消耗	220 瓦
电机类型	交流电机
尺寸	40 x 30 x 25 厘米
重量	6.5 公斤
推荐用途	游泳池、喷泉、池塘
维护	定期清洁过滤器，检查密封圈
安全性	干运转保护，防护等级 IP68
保修	2 年
包含配件	连接器，适配器

常见问题 - AquaMax Eco Premium 20000 OASE

如何安装 OASE AquaMax Eco Premium 20000 泵？

确保安装位置稳定，泵完全浸入水中。连接出水管并检查密封圈，然后将泵连接到电源。

泵无法启动，怎么办？

检查泵是否正确连接到电源。还要确保断路器未跳闸，电气连接良好。

如何清洁泵？

断开泵的电源并将其从水中取出。用软刷清洁预过滤器和网格以去除杂物。不要使用强烈的化学品。

OASE AquaMax Eco Premium 20000 泵的流量是多少？

泵的流量可达每小时 20000 升，具体取决于使用条件。

泵有噪音，正常吗？

一定程度的噪音是正常的，但如果泵发出异常或较大声音，请检查是否正确安装以及是否被杂物堵塞。

冬天可以使用泵吗？

建议在冬季将泵取出并存放在室内，以防冻害。

如何调节泵的流量？

您可以使用出水管上的调节阀来调节流量，从而根据需要控制水流。

OASE AquaMax Eco Premium 20000 泵的保修期是多久？

泵通常提供 2 年保修，但建议购买时确认具体条款。

用户手册 AquaMax Eco Premium 20000 OASE

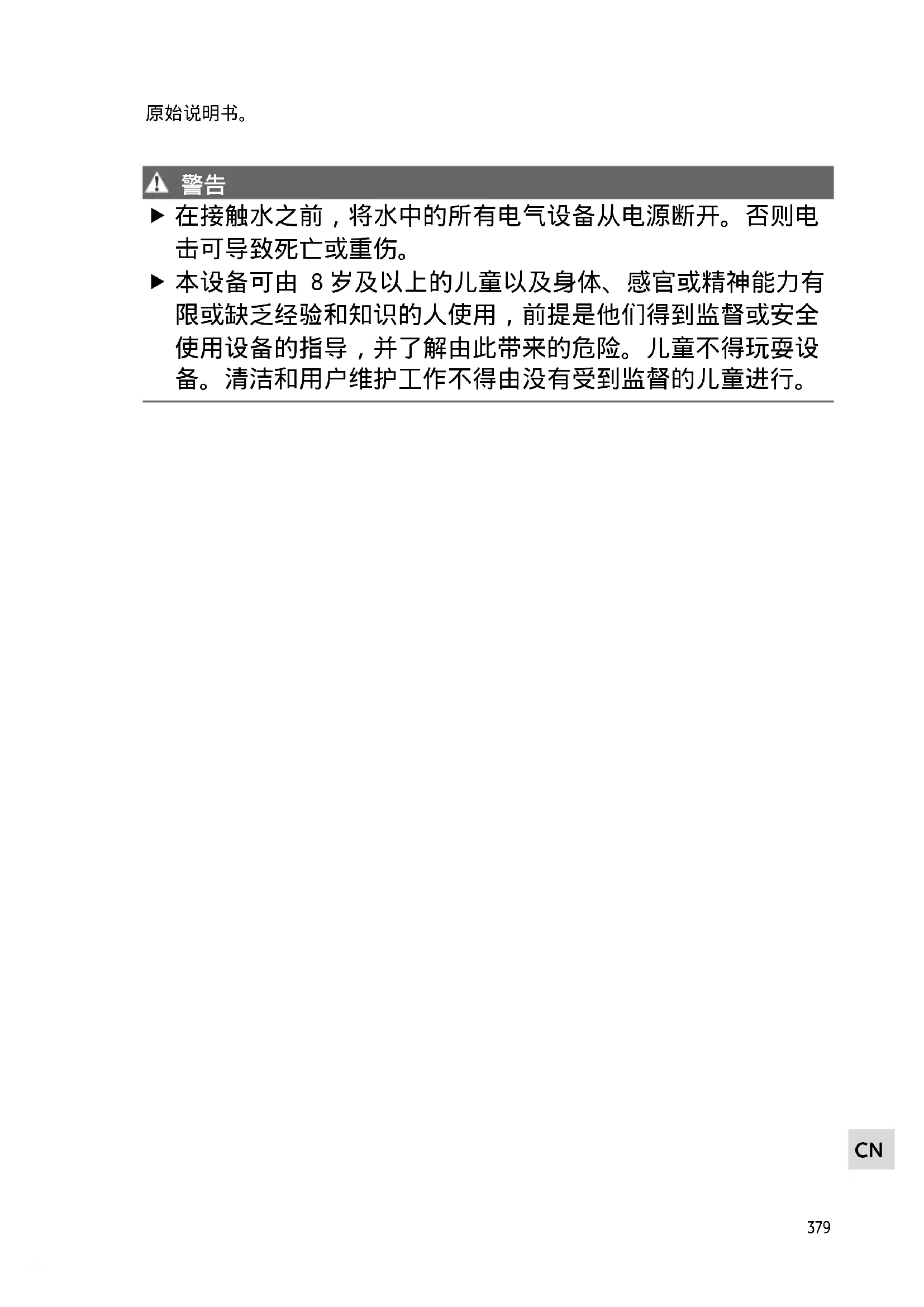

在接触水之前，将水中的所有电气设备从电源断开。否则电击可导致死亡或重伤。
本设备可由8岁及以上的儿童以及身体、感官或精神能力有限或缺乏经验和知识的人使用，前提是他们得到监督或安全使用设备的指导，并了解由此带来的危险。儿童不得玩耍设备。清洁和用户维护工作不得由没有受到监督的儿童进行。

安全提示

电气连接

• 室外区域电气安装遵循特殊规定。电气安装只能由专业电工进行。

• 专业电工因其技术培训、知识和经验而具有相应资质，允许在室外区域进行电气安装。他们能够识别潜在危险，并遵守地区和国家标准、规则和规定。

• 如有疑问或问题，请您咨询专业电工。

• 只有当设备的电气数据和电源的电气数据一致时，才允许连接设备。

• 只能将设备连接到按规定安装的插座上。本设备必须使用故障电流保护装置进行保护，其测量错误电流为最大 30mA 。
• 延长电缆和电源分配器（如接线板）必须适合露天使用（防溅）。
• 请采取保护措施防止裸露的插头和插座受潮。

安全运行

• 当电线或外壳损坏时，请勿使用设备。
• 电源软线不能更换，如果软线损坏，此器具应废弃。
• 设备中的运行单元包括一个具有强磁场的磁铁，它可以影响心脏起搏器或植入的除颤器（ICD）。植入物与磁铁之间的距离至少应为 0.2m 。
• 请勿通过电缆搬运或拉扯设备。
• 敷设电线时保护其不受损坏，并且注意不要绊倒任何人。
• 切勿在设备上进行任何技术更改。
• 只能在设备上进行本说明书中有述的工作。
• 只能使用原装备件和配件。
• 如有问题，请咨询授权客服或OASE。

按照规定的使用

请仅将本说明书中所述的产品用于如下用途：

• 用于抽吸过滤系统、瀑布系统及流道系统中的普通池塘水。
• 遵守技术数据。（ 技术数据）
• 遵守许可的水值。(→允许的水值)

以下限制条件适用于本设备：

• 禁止在游泳池中使用。
• 不可输送除水以外的其他液体。
• 严禁在无水流的情况下运行。
• 禁止与化学物质、食品、易燃或者易爆物质一起使用。
• 不得接在自来水管上。
• 禁止用于商业或者工业目的。
• 根据 EMC（电磁兼容性），这是一个 A 级设备。在居住环境中，该设备可造成无线电干扰。使用者有义务采取合适的应对措施。

产品介绍

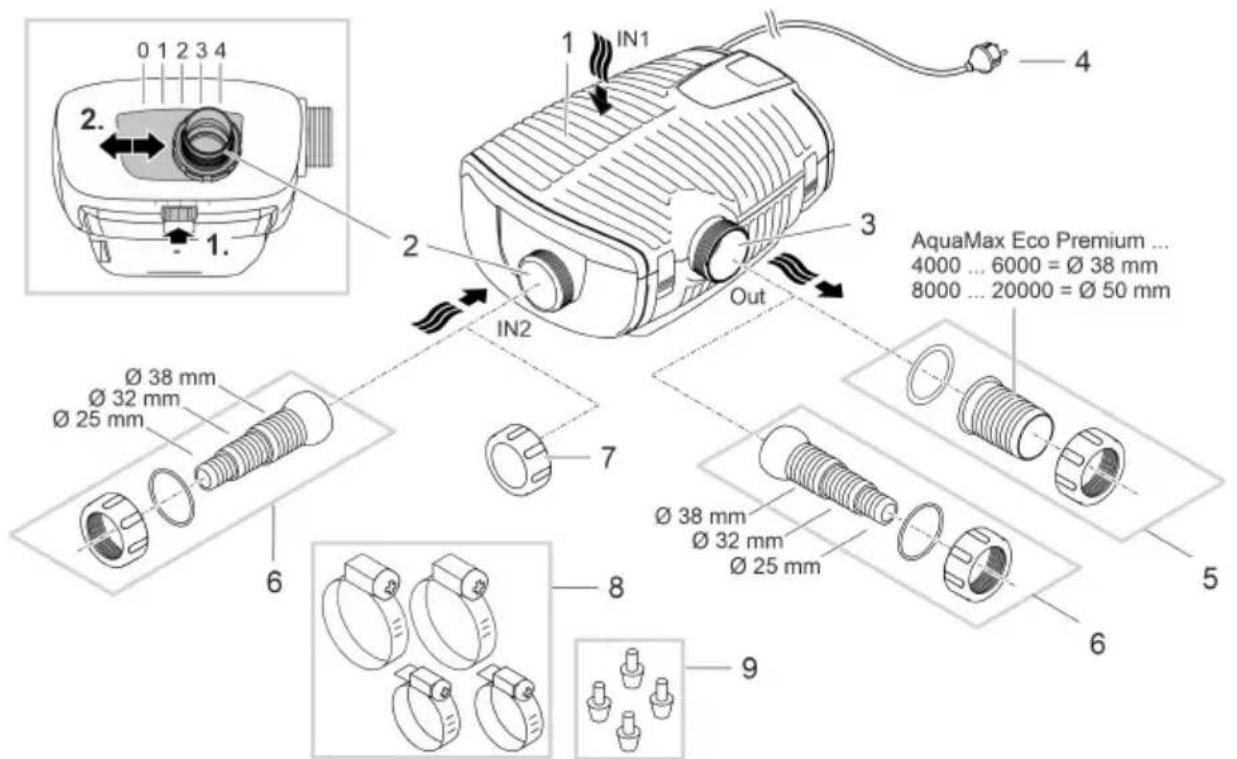

概况

AMX0149

1 入水口1（抽吸端）

• 过滤器外壳

2 入水口2（抽吸端）
- 连接到卫星过滤器或网构。
- 出水口2的流量以及出水口1与2之间的流量比可以进行设置。为此请打开锁定装置并将接口推到下述位置：
-位置0：入水口2关闭，只通过入水口1供水。
- 位置 1 / 2 / 3 ：将入水口2开启约 25 / 50 / 75% ，也就是说以设定的流量比通过入水口1和2进行供水。
- 位置4：入水口1关闭，只通过入水口2供水。
3 出水口（压力端）
- 将回流口放入池塘（比如通过水道）。
4 电缆
5 出水口采用宝塔软管接头（推荐）。
6 入水口2和出水口采用阶梯式宝塔接头（可选）。
7 不使用入水口2时，请用端盖将其盖住。
8 软管卡箍，可将软管固定在宝塔软管接头上。
9 在干燥环境下安装时，泵底座采用橡胶脚座。

设备上的符号

IP68 4.0 m	本设备防尘,最大防水深度为4m。
	对装有心脏起搏器的人员可能存在危险。
	防止设备受到阳光直射。
	请勿按普通生活垃圾废弃处理本设备。
	请阅读使用说明。

安装方式

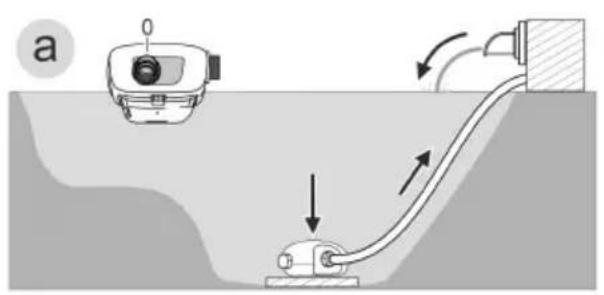

• 方式 (a): 仅通过过滤器壳体（入水口 1）输水。

• 将入水口2设在位置“0”上。

• 用盖子盖住入水口 2.

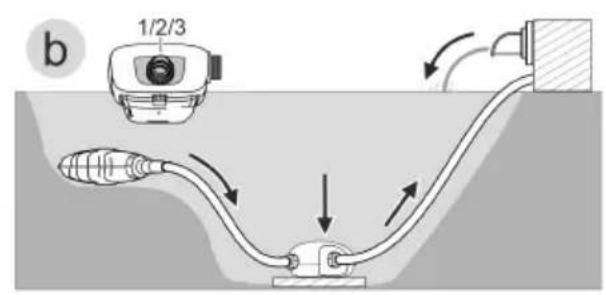

• 方式 (b)：通过过滤器壳体（入水口 1）输水，另外还要经过入水口 2 处的卫星过滤器或撇渣器。

• 将入水口 2 设在位置“1”、“2”或“3”上，具体视所需的流量比而定（25/50/75%）。

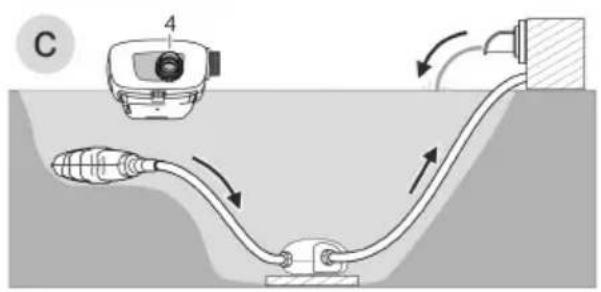

• 方式 (c): 仅通过入水口 2 处的卫星过滤器或撇渣器输水。

• 将入水口2设在位置“4”上。

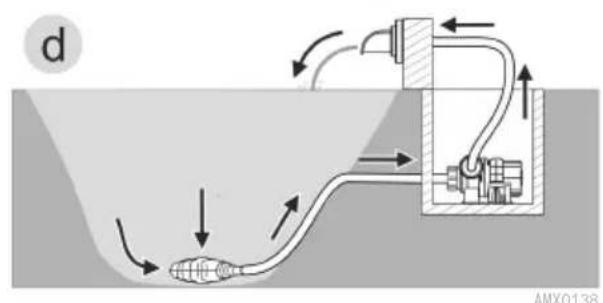

• 情形 (d)：在干燥环境下安装泵。

• 这种情况下安装泵时，切勿不能带上过滤器壳体。

• 泵并非安装在池塘里，但仍处于水平面以下。

Seasonal Flow Control (SFC)

当按季调节功能（SFC）已被启动时，水泵会自动优化调节水量和扬程。水量和扬程可调降至 50% 。按季调节功能（SFC）使得水泵全年配合水池生态状况，通过视温度而定进行的水循环支持水池生物环境（冬季使用，过渡期使用，夏季使用）。

通过水泵上的开关开启或关闭按季调节功能（SFC）。按季调节功能（SFC）可减少水泵的功率消耗，水泵在没有SFC时会总是以最高转速而运行。当水泵安装在陆地时，按季调节功能（SFC）就不起作用。当搭配采用一个撇渣器、卫星式过滤器或OASE InScenio控制器时，视具体设备类型而定建议关闭SFC功能。

安装和连接

此泵既可在水下（即水里）也可在干燥环境下（即水外）安装。

只允许在遵守指定水值条件下使用泵。（ 允许的水值）

警告

在游泳池中运行设备时可导致重伤或死亡。电气设备零件损坏将使水处于危险电压下。

只有在水里无人时才能运行设备。

A 小心

抽水端口和压力端口区域内有转动部件。将肢体伸入端口内存在受伤危险。

特别要注意的是：因超负荷而停止的设备可能会意外启动！

插入电源插头时，请勿将肢体伸入抽水端口和压力端口的开口内。
如果在运行期间端口处于开放状态，比如未连接软管的情况下，请使用一个防触碰装置保护住端口。防触碰装置可作为配件提供。

提示

在输送含泥沙多的水流时，泵的运行单元可能会磨损得更快，必须提前替换。

在装上泵之前，彻底清洁池塘或水槽。
将泵安放高于池塘底的上方处。这样可防止吸入带有淤泥的水。

① 未浸入水中的设备组件请避免阳光直射，否则设备温度可能大幅升高。必要时，使用保护盖。

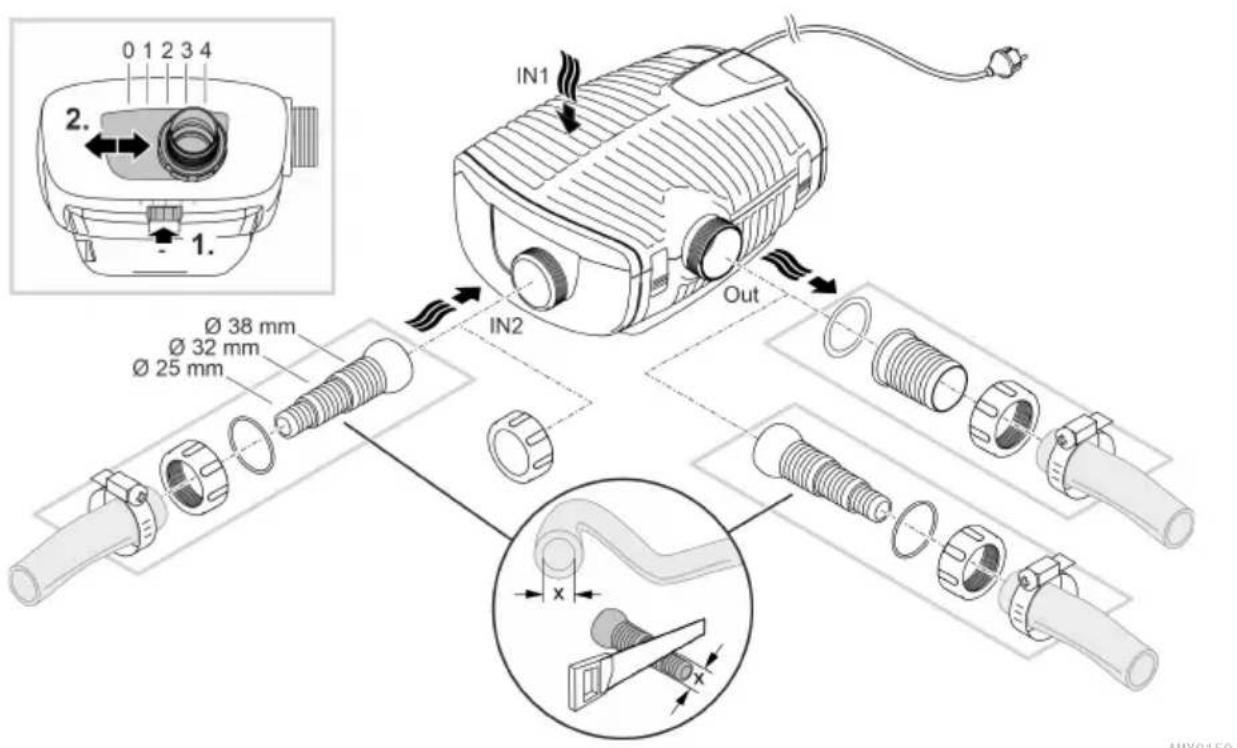

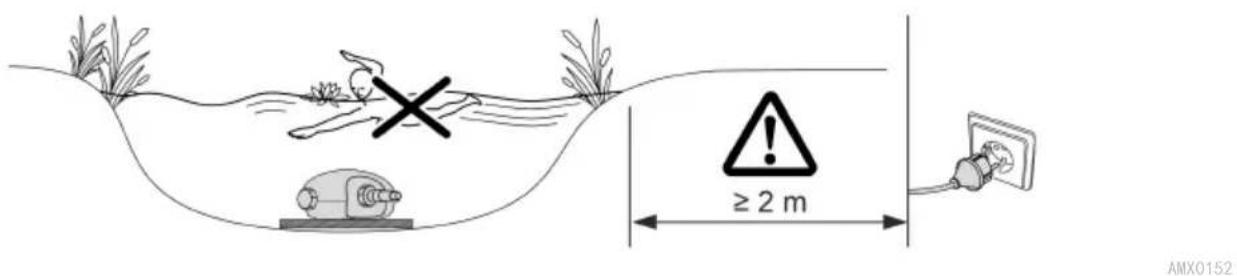

将设备浸入水下安装

连接

按所需的安装形式连接好泵。（ 安装方式）

先不要将电源插头插入插座！

安装

• 将泵水平安放到稳固、无污泥的地基上。
• 确保泵安稳放置。
• 只有在泵完全浸没在水中时才能运行泵。

① 借助缆索将水泵从水中拽出。

• 将缆索穿过过滤器底盘上的圆孔，然后打好结。

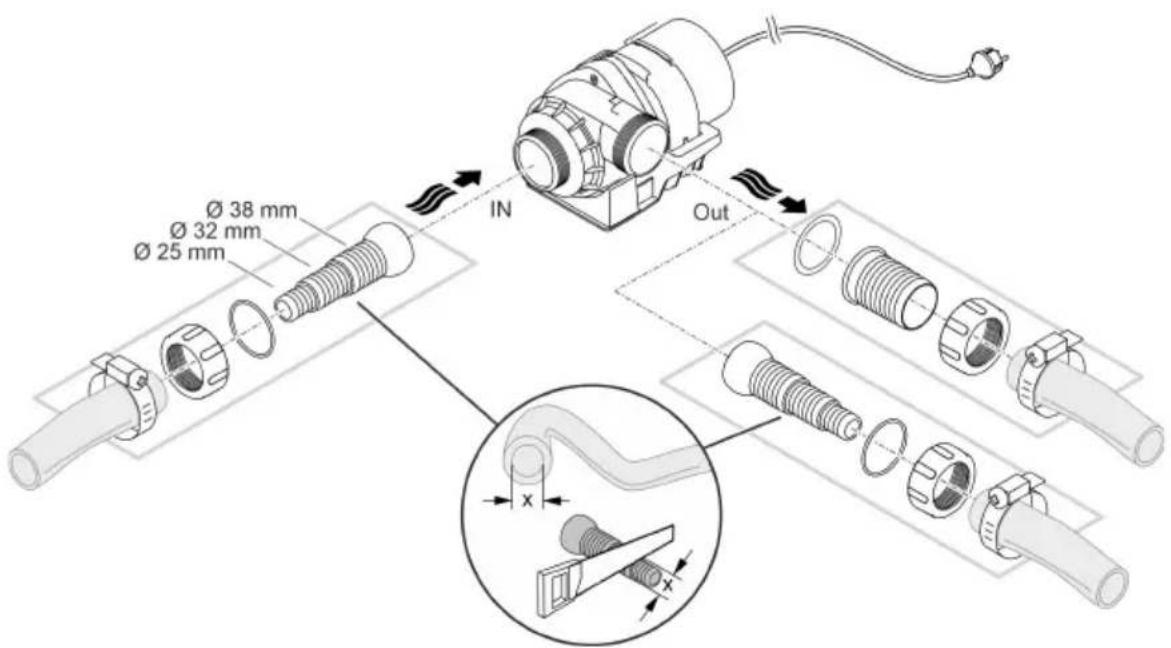

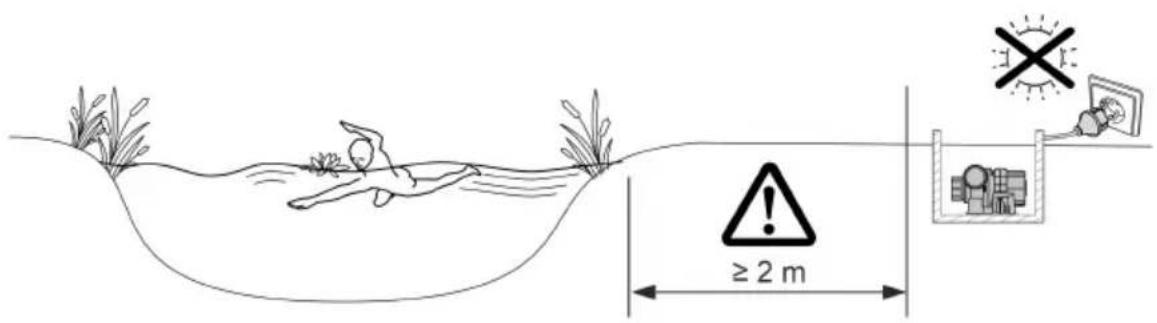

干式安放设备

在干燥环境下安装泵时，切勿不能带上过滤器壳体。

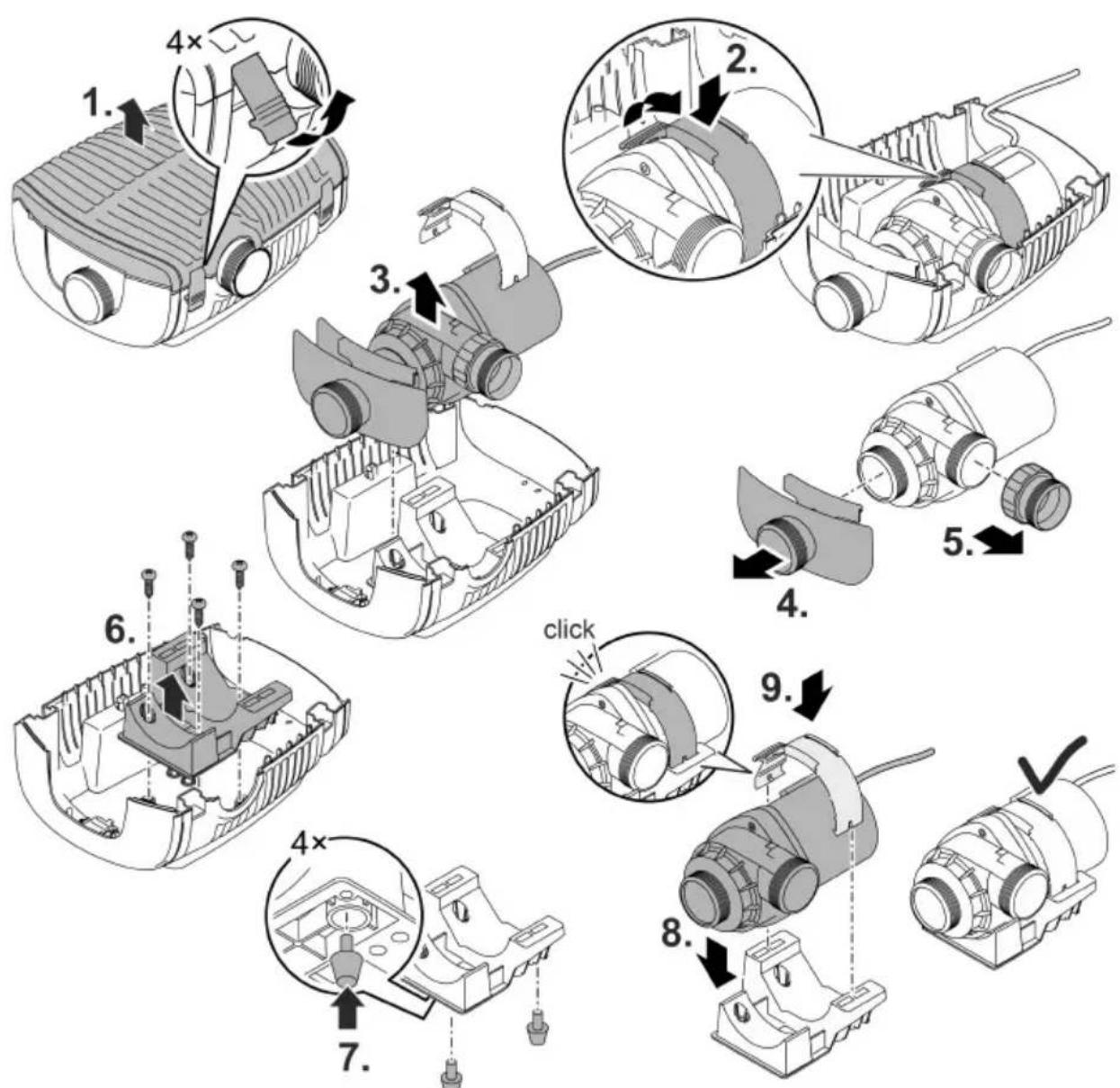

改装

AMXO144

CN

连接

AMX0151

先不要将电源插头插入插座！

安装

AMX0153

• 将泵水平安放到稳固、无污泥的地基上。
• 确保泵安稳放置。

调试

提示

严禁干运行泵。可能会损坏泵。

只有在泵浸入水中或者被水淹没时才能运行泵。

接通 / 关闭

• 接通：将电源插头插入插座。

• 设备会立刻启动。

• 关闭：从插座中拔出电源插头。

泵在启动时自动进行程序预定的自测（环境功能控制（EFC)）。泵识别其本身是否处于干运行/堵塞或者浸入水中状态。如果干运行/堵塞，泵会在60至120秒后自动关闭。在出现故障时，请中断供电，“冲洗泵”或者清除障碍物。之后可以重新运行设备。

A 小心

意外启动可能会造成受伤危险。设备内部监控功能可以自动关闭并重新接通设备。

在设备上作业前，请拔出电源插头。

提示

请勿使用腐蚀性清洁剂或化学溶液。这些用品会损坏外壳，损害设备功能，并且对动植物和环境有害。

尽量使用清水和软刷或海绵清洁设备；污垢顽固时，借助推荐的清洁剂。

清洁设备

① 根据需要清洁设备，但每年至少清洁2次。

• 尤其须清洁泵上的运行单元和泵外壳。
• 对于顽固积垢建议采用的清洁剂：
• OASE 出产的 PumpClean 泵器清洗剂。
• 不含酸和氯的家用清洁剂。
• 清洁完毕后，用清水彻底冲洗所有部件。

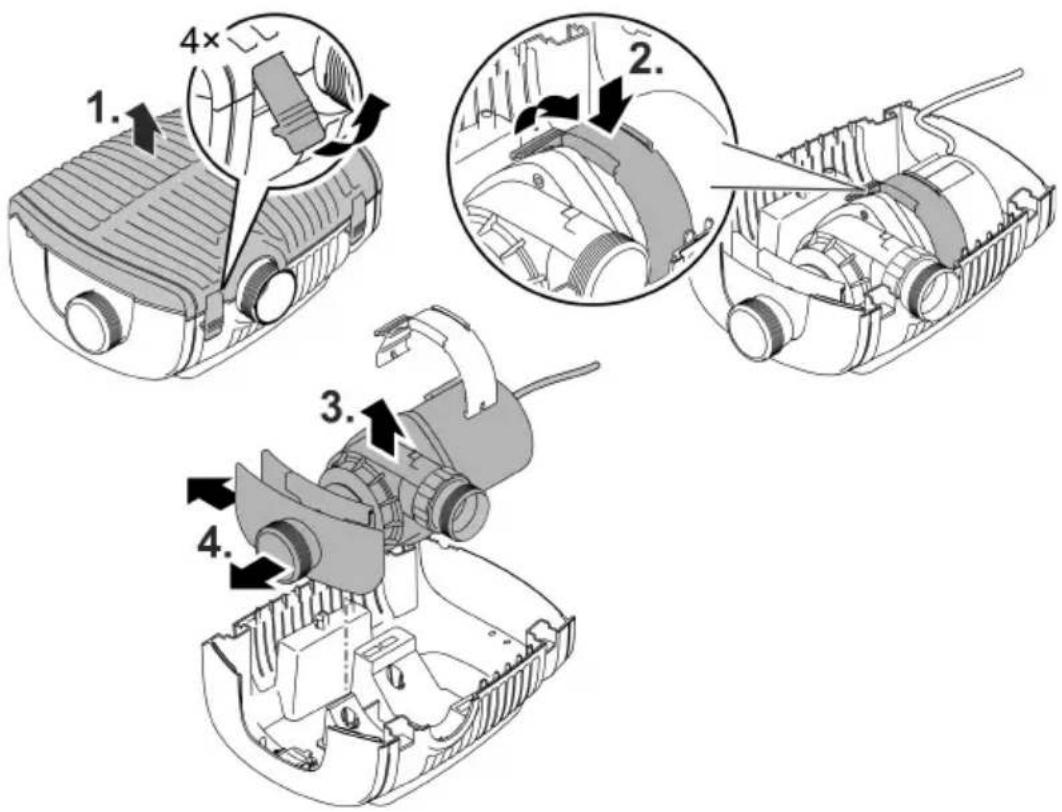

拆卸/清理泵

• 拔下电源插头并移除所有的接口。
• 按图示拆解设备。

AMX0145

• 以相反顺序组装好设备。

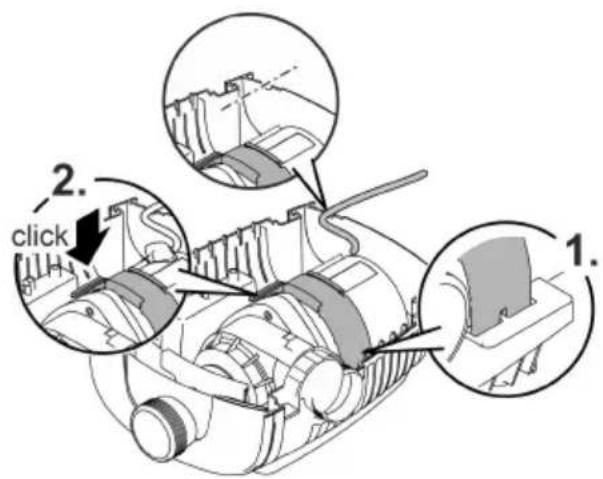

• 组装时请检查

• 将泵固定在托架中的夹子是否牢固锁紧。

• 穿过壳体槽的电源电缆是否没有弯折或挤压。

AMX0146

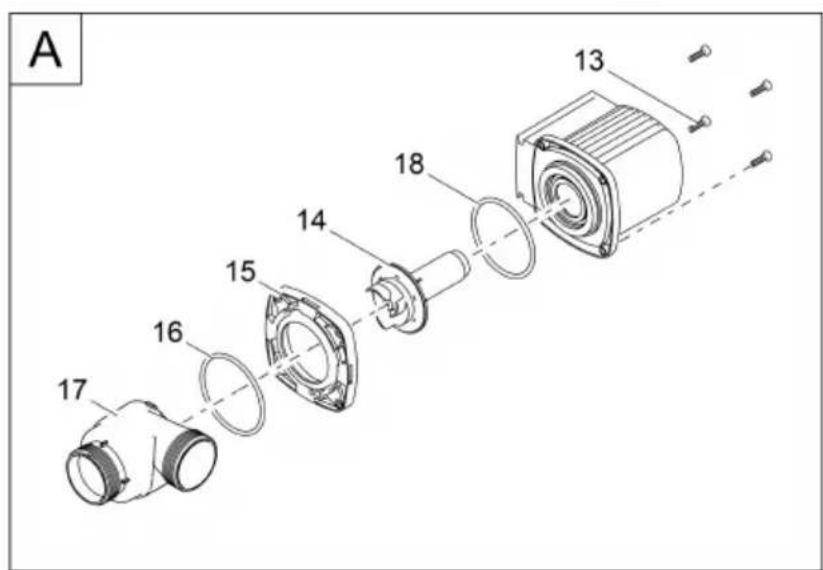

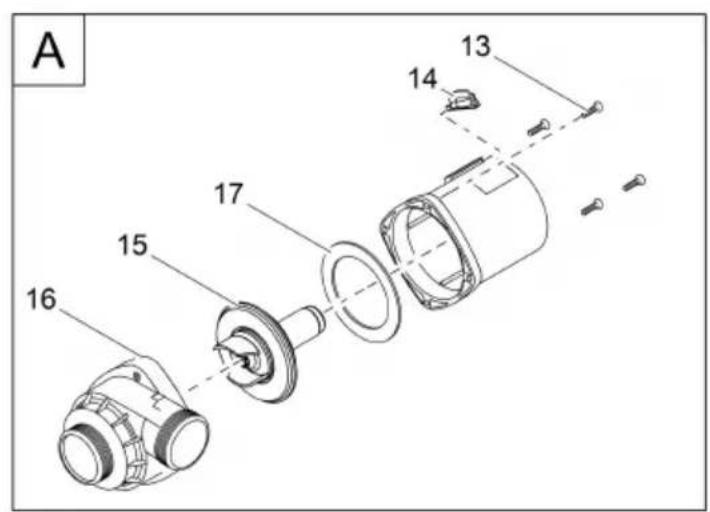

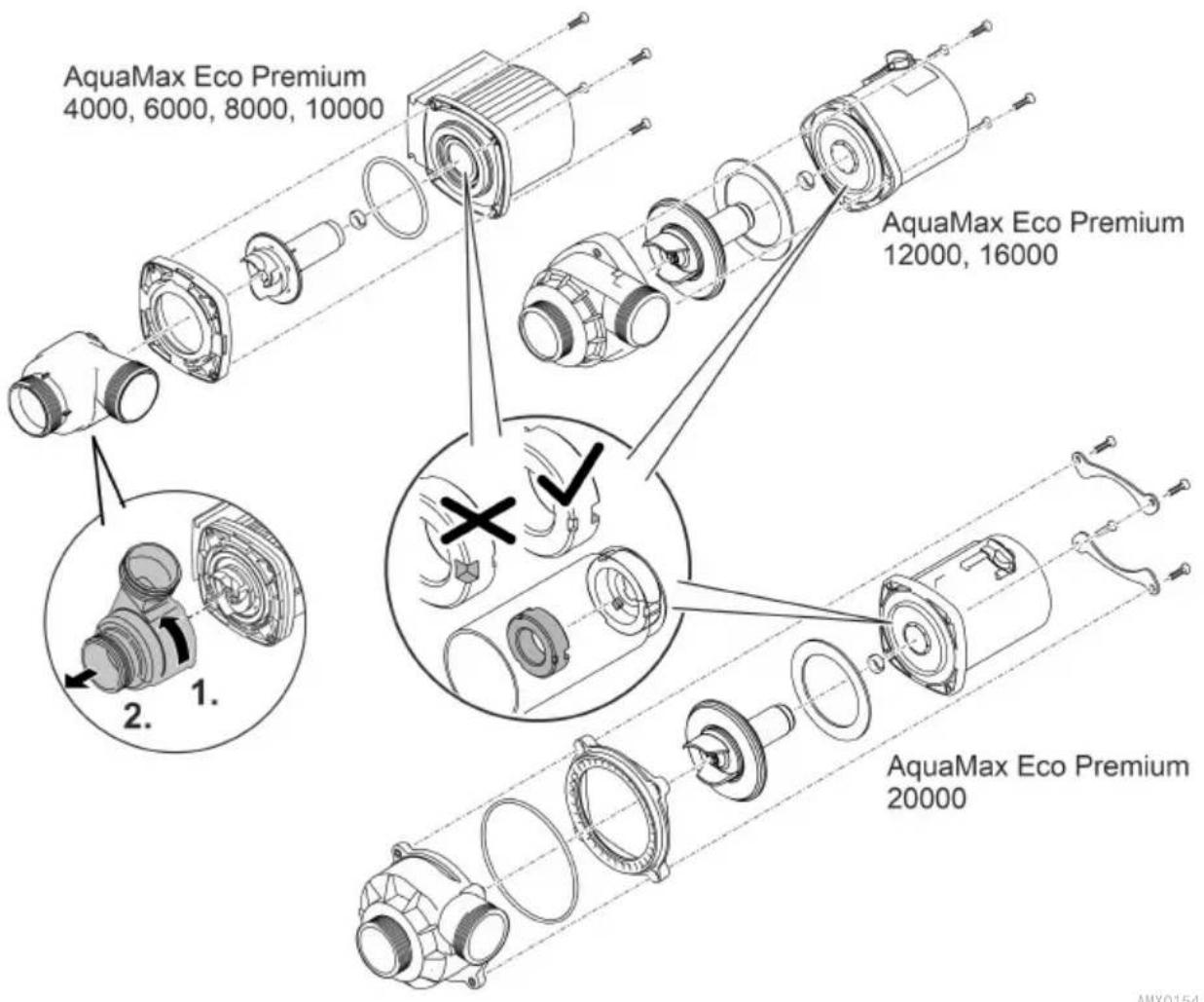

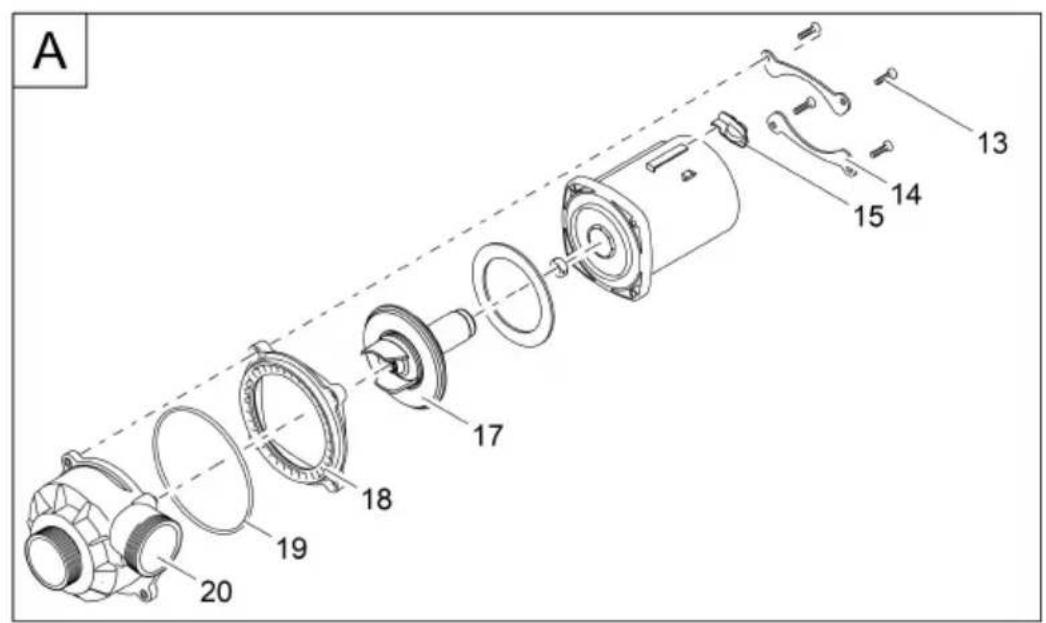

清洁/更换运行单元

• 如图所示，将泵拆卸下来。
• 在清水中用刷子清洗部件。
• 检查所有部件是否损坏。更换损坏或磨损的部件。
• 以相反顺序组装泵。

① 取下叶轮总成后，径向轴承会和电机外壳脱离。组装时请检查安装位置是否正确。如有必要，将带宽槽口的径向轴承塞入电机外壳。

存放/过冬

本设备的防冻极限温度可达零下 20^ 。如要在池塘之外存放本设备，则请用软毛刷彻底清洁一次，检查设备是否有损坏并将其浸没在水中或注满水存放。禁止将电源插头浸没在水中！

故障排除

故障	原因	对策
泵没有启动。	未接电	检查接电
	输送管是否存在弯折	敷设输送管时注意不要弯折
	输送管堵塞	控制/清洁输送管
	运行单元受阻	清理堵塞，检查叶轮总成是否运转自如
泵不供水	过滤器壳体阻塞	清理过滤壳
供水量不足	输送管损失太大	将软管截短至所需的最小长度，并移除无用的连接件
	运行单元运行困难	检查叶轮总成是否运转自如
泵短暂运行后关闭	水质严重脏污	清理泵
	运行单元受阻	清理堵塞，检查叶轮总成是否运转自如
	泵干转	控制/清洁输送管
	水温过高	注意遵守允许的最高水温。(→技术数据)

技术数据

设备数据

AquaMax Eco Premium		4000	6000	8000	10000
连接电压	V° AC	220 ... 240
电源频率	Hz	50/60	50/60	50/60	50/60
最大功率消耗	W	35	45	60	88
最大输送功率	I/h	4000	6000	8000	10000
最大输送高度	m	3.3	3.7	4.1	4.7
防护等级		IP68	IP68	IP68	IP68
最大浸入深度	m	4	4	4	4
吸入侧	螺纹	G2	G2	G2	G2
	连接管	mm	25、32、	25、32、	25、32、
			38	38	38
压力侧	螺纹	G2	G2	G2	G2
	连接管	mm	25、32、	25、32、	25、32、
			38	38	38、50
最大颗粒尺寸粗尘		10	10	10	10
过滤器进给面		cm²	1000	1000	1000
水温（浸入水下安装）	工作温度	°C (→	允许的水值)
	非工作温度	°C	-20...+35	-20...+35	-20...+35
环境温度（干燥环境安装）	工作期间采用对流	°C	+4...+30	+4...+30	+4...+30
	工作期间采用主动降温	°C	+4...+40	+4...+40	+4...+40
尺寸	长度	mm	340	340	340
	宽度	mm	280	280	280
	高度	mm	165	165	165
连接电缆长度		m	10	10	10
重量		kg	5.3	5.3	5.3

AquaMax Eco Premium		12000	16000	20000
连接电压	V° AC	220 ... 240	220 ... 240	220 ... 240
电源频率	Hz	50/60	50/60	50/60
最大功率消耗	W	110	145	180
最大输送功率	I/h	12000	15600	19500
最大输送高度	m	5.0	5.2	5.4
防护等级		IP68	IP68	IP68
最大浸入深度	m	4	4	4
吸入侧	螺纹	G2	G2	G2
	连接管	mm	25、32、38	25、32、38
压力侧	螺纹	G2	G2	G2
	连接管	mm	25、32、38、	25、32、38、
			50	50
最大颗粒尺寸粗尘		11	11	11
过滤器进给面		cm²	1000	1000
水温（浸入水下安装）	工作温度	°C (→	允许的水值)
	非工作温度	°C	-20...+35	-20...+35
环境温度（干燥环境安装）	工作期间采用对流	°C	+4...+30	+4...+30
	工作期间采用主动降温	°C	+4...+40	+4...+40
尺寸	长度	mm	340	340
	宽度	mm	280	280
	高度	mm	165	165
连接电缆长度		m	10	10
重量		kg	5.4	5.4

CN

允许的水值

淡水、池水

pH值		6.8 ... 8.5
硬度	° dH	8 ... 15
游离氯	mg/l	<0.3
氯含量	mg/l	<250
盐含量	%	<0.4
总蒸发残留	mg/l	<50
温度	°C	+4 ... +35

磨损件

• 运转单元
• 马达缸体内的轴承

丢弃处理

提示

本设备不得按生活垃圾进行废弃处理。

通过专门的回收系统废弃处理本设备。
如有疑问，请您咨询当地的垃圾处理公司。您在那里可以获得正确处理设备的信息。
请剪断电线，确保设备无法使用。

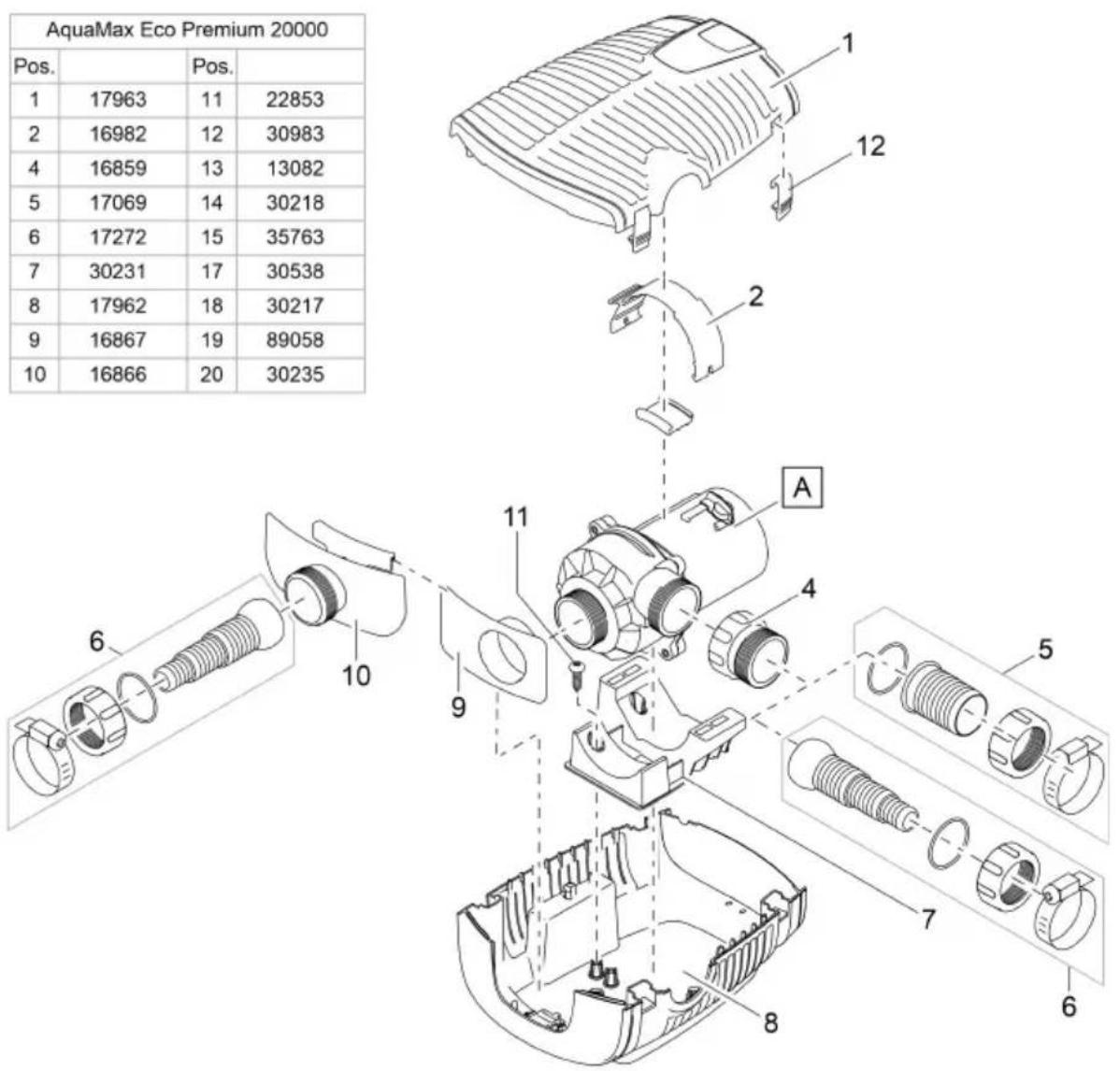

Pos.	AquaMax Eco Premium
	4000	6000	8000	10000
1	17963	17963	17963	17963
2	16978	16978	16978	16978
3	17232	17232	17232	17232
4	16859	16859	16859	16859
5	17064	17064	17069	17069
6	17272	17272	17272	17272
7	16961	16961	16961	16961
8	17962	17962	17962	17962
9	16867	16867	16867	16867
10	16866	16866	16866	16866
11	22853	22853	22853	22853
12	30983	30983	30983	30983
13	6055	6055	6055	6055
14	17964	17964	17964	21459
15	35468	35468	35468	35468
16	28539	28539	28539	28539
17	17966	17967	17968	21460
18	28539	28539	28539	28539

AMX0133

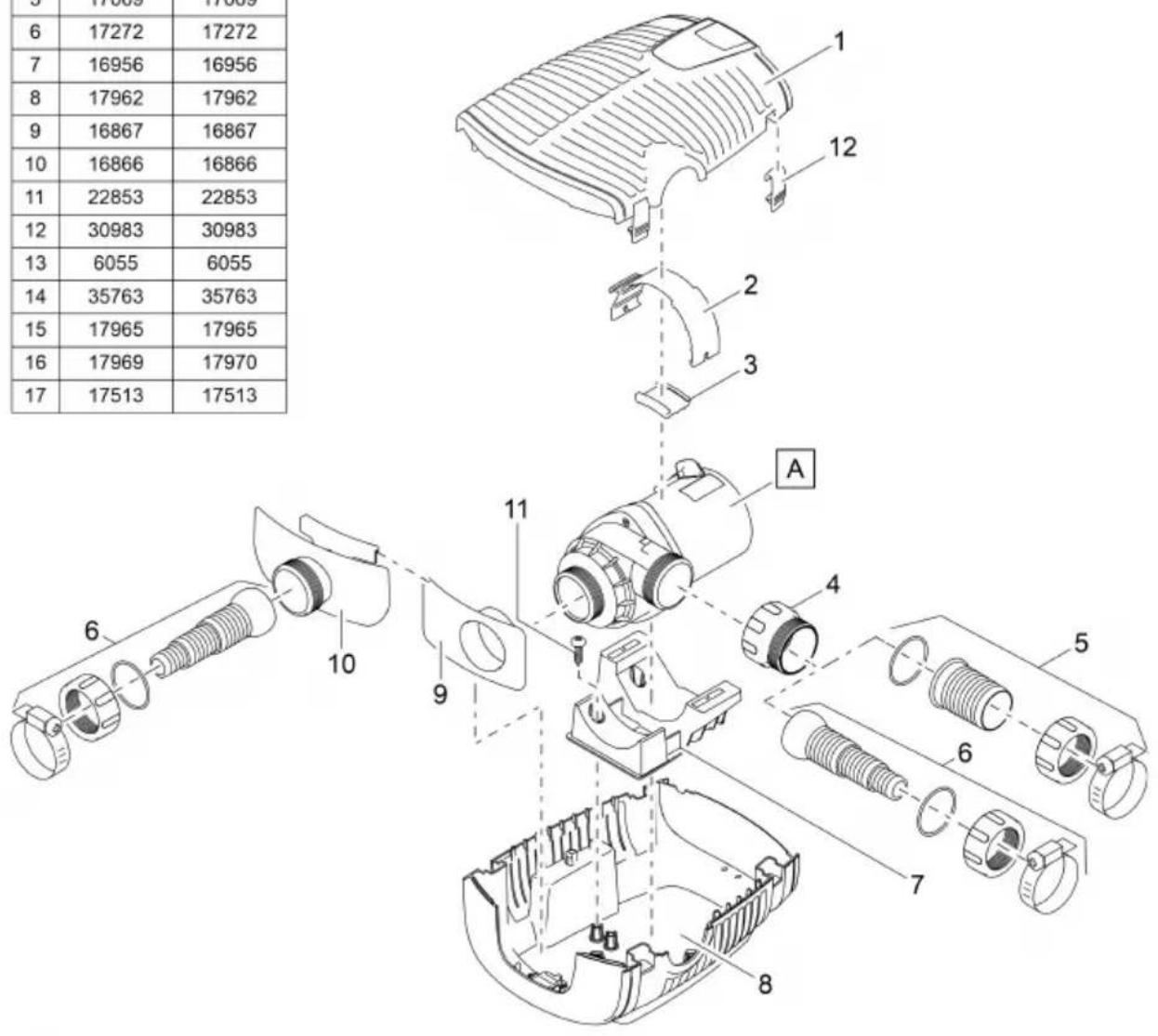

Pos.	AquaMax Eco Premium
	12000	16000
1	17963	17963
2	16982	16982
3	17232	17232
4	16859	16859
5	17069	17069
6	17272	17272
7	16956	16956
8	17962	17962
9	16867	16867
10	16866	16866
11	22853	22853
12	30983	30983
13	6055	6055
14	35763	35763
15	17965	17965
16	17969	17970
17	17513	17513

AMX0134
