AquaMax Eco Premium 20000 - Pompe à eau OASE - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques Techniques	Détails
Débit maximum	20000 L/h
Hauteur de relevage maximale	5,5 m
Consommation électrique	220 W
Type de moteur	Moteur à courant alternatif
Dimensions	40 x 30 x 25 cm
Poids	6,5 kg
Utilisation recommandée	Piscines, fontaines, étangs
Maintenance	Nettoyage régulier du filtre, vérification des joints
Sécurité	Protection contre la marche à sec, classe de protection IP68
Garantie	2 ans
Accessoires inclus	Connecteurs, adaptateurs

FOIRE AUX QUESTIONS - AquaMax Eco Premium 20000 OASE

Comment installer la pompe OASE AquaMax Eco Premium 20000 ?

Assurez-vous que l'emplacement est stable et que la pompe est immergée dans l'eau. Connectez les tuyaux de sortie et vérifiez les joints d'étanchéité avant de brancher la pompe à l'alimentation électrique.

La pompe ne s'allume pas, que faire ?

Vérifiez si la pompe est correctement branchée à une source d'alimentation. Assurez-vous également que le disjoncteur n'a pas sauté et que les connexions électriques sont en bon état.

Comment nettoyer la pompe ?

Débranchez la pompe et retirez-la de l'eau. Nettoyez le préfiltre et les grilles avec une brosse douce pour enlever les débris. Ne pas utiliser de produits chimiques agressifs.

Quelle est la capacité de la pompe OASE AquaMax Eco Premium 20000 ?

La pompe a une capacité de débit allant jusqu'à 20000 litres par heure, selon les conditions d'utilisation.

La pompe fait du bruit, est-ce normal ?

Un certain bruit est normal, mais si la pompe émet des bruits inhabituels ou forts, vérifiez si elle est correctement installée et si elle n'est pas obstruée par des débris.

Puis-je utiliser la pompe en hiver ?

Il est recommandé de retirer la pompe et de la stocker à l'intérieur pendant l'hiver pour éviter les dommages dus au gel.

Comment régler le débit de la pompe ?

Vous pouvez ajuster le débit en utilisant la vanne de régulation sur le tuyau de sortie, ce qui vous permettra de contrôler le flux d'eau selon vos besoins.

Quelle est la garantie de la pompe OASE AquaMax Eco Premium 20000 ?

La pompe est généralement fournie avec une garantie de 2 ans, mais il est conseillé de vérifier les conditions spécifiques lors de l'achat.

MODE D'EMPLOI AquaMax Eco Premium 20000 OASE

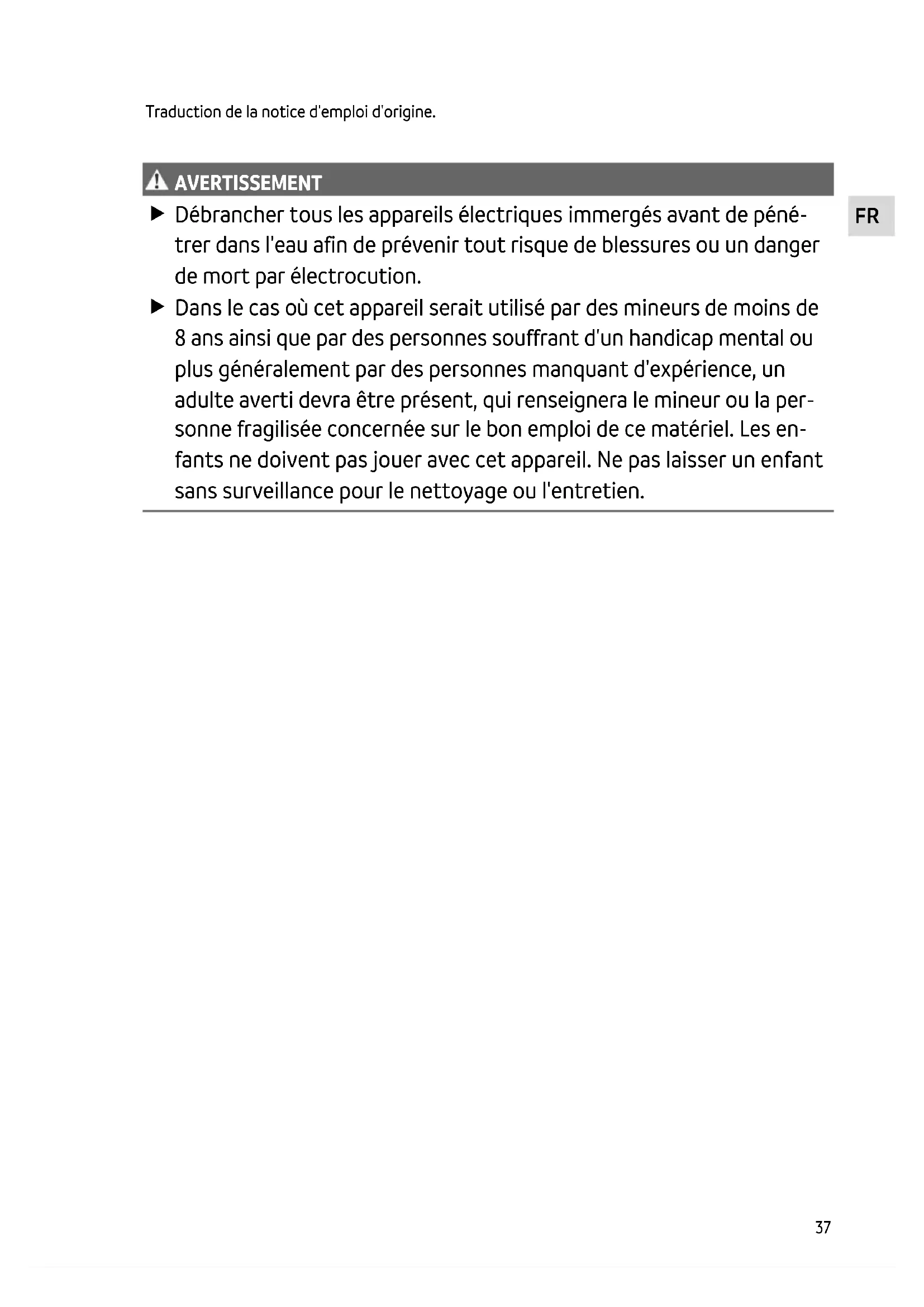

• Débrancher tous les apparèils électriques immergés avant de pénétrer dans l'eau afin de prévenir tout risque de blessures ou un danger de mort par électrocution.
  Dans le cas où cet apparéil serait utilisé par des mineurs de moins de 8 ans ainsi que par des personnes souffrant d'un handicap mental ou plus généralement par des personnes manquant d'expérience, un adulte averti devra être présente, qui renseignera le mineur ou la personne fragilisée concernée sur le bonemploi de ce matériel. Les enfants ne doivent pas journé avec cet apparéil. Ne pas laisser un enfant sans surveillance pour le nettoyage ou l'entretien.

Consignes de sécurité

Raccordement électrique

• Des dispositions particulières s'appliquent aux installations électriques en extérieur. Seul un électricien qualifié peut réaliser l'installation électrique.
• En raison de sa formation professionnelle, de ses connaissances et de son experience, l'électricien qualifié possède les connaissances nécessaires et à le droit de réaliser des installations électriques en extérieur. Il est capable d'identifier d'eventuels dangers et respecte les normes, règlements et dispositions régionaleux et nationaux en vigueur.
  — En cas de questions et de problèmes, prière de vous adresser à un électricien qualifié.
• Ne brancher l'appareil que lorsque les caractéristiques électriques de l'appareil et de l'alimentation correspondent.
• Raccorder l'appareil uniquement à une prise installée de manière réglementaire. Veiller à ce que l'appareil soit absolument protégé par fusible par le biais d'une protection différentielle avec un courant assigné de 30 mA maximum.
• Les câbles de rallonge et le distributeur de courant (p. ex. blocs multiprises) doivent être consus pour une utilisation en extérieur (protégé contre les projections d'eau).
• Protégez les fiches et les douilles ouvertes contre l'humidité.

Exploitation sécurisée

• Ne pas utiliser l'appareil en cas d'endommagement des cables electriques ou du boitier.
• Jetez l'appareil si son cable de raccordement au secteur est endommagé. Le cable de raccordement au secteur ne peut pas être remplaced.
• L'unité de fonctionnement dans l'appareil contient un aimant à champ magnétique puissant qui risque d'avoir un impact sur les stimulateurs cardiaques ou les défibrillateurs implantés (ICD). Maintenir une distance minimale de 0,2 m entre l'implant et l'aimant.
• Ne pas soulever ni tirer l'appareil par le cable électrique.
• Poser les cables de manière à éviter tout risque d'endommagement et de trébuchement.
• Ne jamais procéder à des modifications techniques sur l'appareil.
• Exécuter des travaux sur l'appareil uniquement si ces derniers sont décrits dans la notice d'emploi.
• N'utiliser que des pieces de rechange et des accessoires d'origine.
• En cas de problèmes, adressez-vous au service après-vente autorisé ou contactez OASE.

Utilisation conforme à la finalité

Utilise le produit décrit dans cette notice uniquement de la manière suivante :

• Pour le pompage d'eau normale d'étang pour filtres, cascades et cours d'eau.
• Dans le respect des caractéristiques techniques. ( Caracteristiques techniques)
• Dans le respect des valeurs d'eau admissibles. ( Valeurs admissibles de l'eau)

Les restrictions suivantes sont valables pour l'appareil :

• Ne pas utiliser dans des piscines naturelles.
• Ne jamais utiliser dans d'autres liquides que de l'eau.
• Ne jamais utiliser sans débit d'eau.
• Ne pas utiliser en relation avec des produits chimiques, des produits alimentaires, des matériaux facilement inflammables ou explosives.
• A ne pas raccorder à l'alimentation en eau potable.
• Ne pas utiliser à des fins commerciales ou industrielles.
• Selon la classification de la compatibilité electromagnétique, la pompe est un apparéil de catégorie A. Dans les logements, l' apparéil peut cause des interférences. L'utilisateur doit prendre des mesures appropriées.

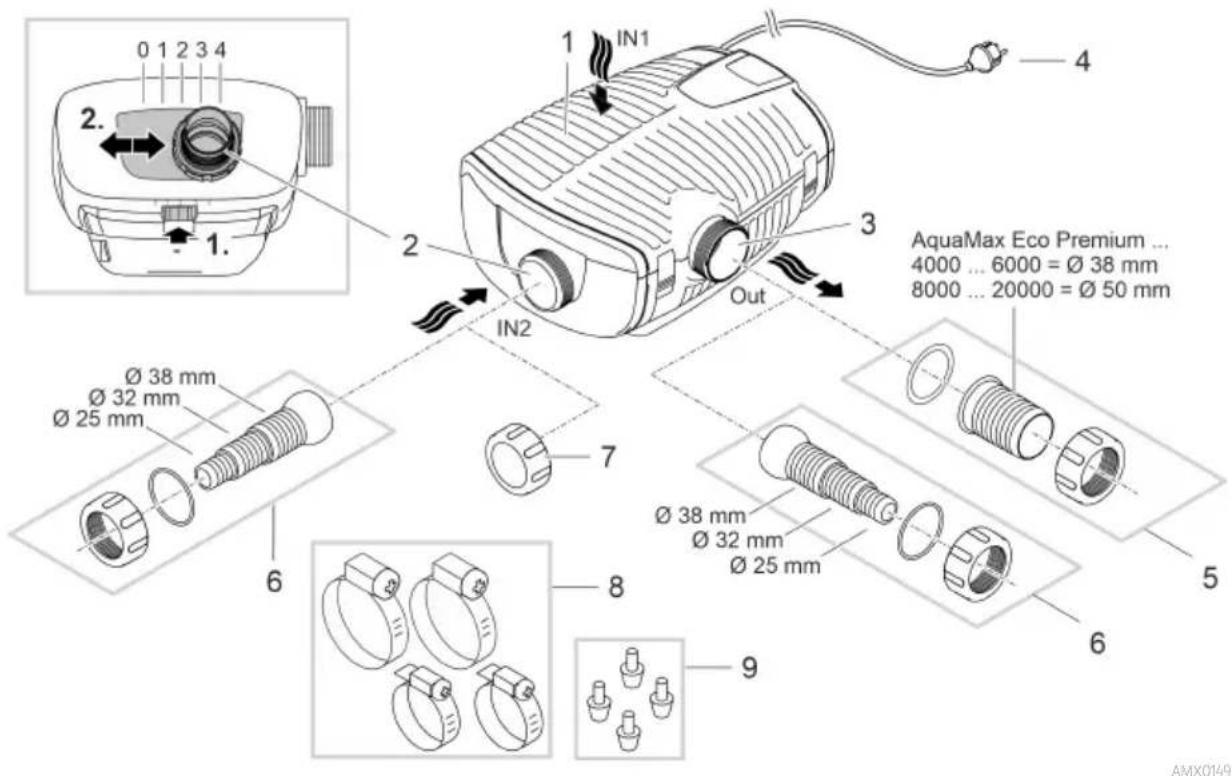

Description du produit Vue d'ensemble

1 Entrée 1(côte aspiration)

Corps de filtré

2 Entrée 2 (côté aspiration)

Raccordement pour fille satellite ou skimmer.
Le débit à l'entrée 2, et donc le rapport de début entre les entrées 1 et 2, est réglaible. Pour cela, desserrez le verrouillage et faites glisser le raccordement sur l'une des positions suivantes :
- Position 0: L'entrée 2 est fermée; l'eau n'est pompée que par l'entrée 1.
- Position 1/2/3: L'entrée 2 est ouverte à environ 25 / 50 / 75% ; cela signifie que le pompage est effectué par les entrées 1 et 2 conformément au rapport de débit régle.
Position 4: L'entrée 1 est fermée; l'eau n'est pompée que par l'entrée 2.

3 Sortie (cote refoulement)

Raccordement de la conduite de retour dans le bassin (par ex. via un cours d'eau).

4 Cable secteur
5 Embout a olive pour la sortie(recommendation).
6 Embout à étages pour l'arrivée 2 et la sortie (alternative).
7 Capuchon pour fermer I'entrée 2 lorsqu'elle n'est pas utilisée.
8 Collier de serrage pour la fixation des tuyaux sur les embouts a olive.
9 Pieds en caoutchouc pour le support de pompe en cas d'installation a sec.

Symboles sur l'appareil

IP68 4.0 m	L'appareil est étanche à la poussière et à l'eau jusqu'à 4m.
	Dangers possibles pour les personnes ayant des stimulateurs cardiaques.
	Ne pas exposer directement l'appareil aux rayons du soleil.
	Ne pas jeter l'appareil avec les déchets menagers courants.
	Lire la notice d'emploi.

Variantes d'installation

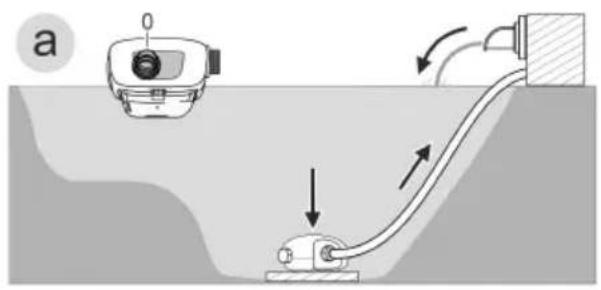

• Variante (a): eau pompée uniquement par le boîtier de filtré (entree 1).

• Reglez l'entrée 2 sur la position « 0 »

• Fermer l'entrée 2 avec le capuchon.

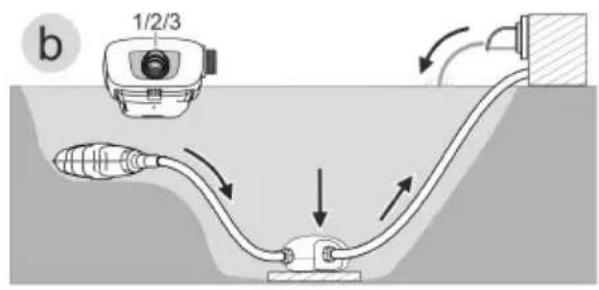

• Variante (b): eau pompée par le boîtier de filtré (entree 1) et en outre par un filtré satellite ou un skimmer au niveau de l'entrée 2.

• Réglez l'entrée 2 sur la position « 1», « 2 » ou « 3 » en fonction du rapport de début souhaité (25/50/75%).

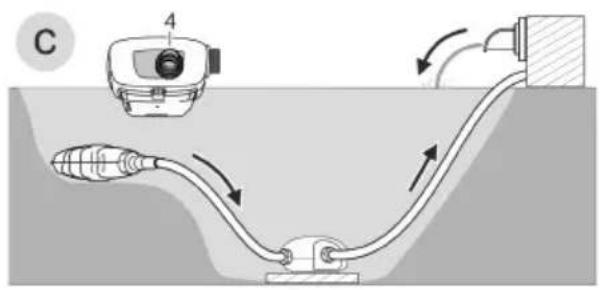

• Variante (c): eau pompée uniquement par un filtré satellite ou un skimmer au niveau de l'entrée 2.

• Reglez l'entrée 2 sur la position « 4 »

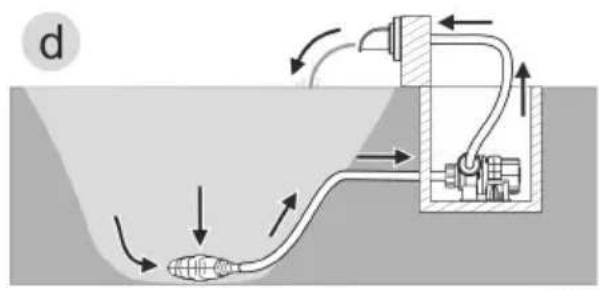

• Variante (d): installer la pompe hors de l'eau.

• Pour cette variante, la pompe doit être installée sans boîtier de filtré.
  — La pompe est placée à l'extérieur du bassin, mais en dessous du niveau de l'eau.

Seasonal Flow Control (SFC)

Lorsque la fonction SFC est activée, la pompe optimise automatiquement la quantité d'eau et la hauteur de refoulement. La quantité d'eau et la hauteur de refoulement sont en l'occurrence réduites de jusqu'à 50 %. Le SFC permet à l'appareil de s'adapter durant toute l'année à l'écologie de bassin/plan d'eau correspondante et d'assister le système biologique aquatique par le biais d'une circulation d'eau liée à la température (mode hivernal, mode mi-saison et mode d'été).

La fonction SFC s'active et se désactive sur la pompe. SFC permet la réduction de la consommation de la pompe, sans SFC la pompe tourne en permanence à régime maximal. SFC ne fonctionne pas en installation à sec. Lors de l'utilisation d'un skimmer, d'un filtré satellite ou d'un appariel de régulation InScenio OASE, il peut être recommendable, en fonction de l'installation, de désactiver la fonction SFC.

Mise en place et raccordement

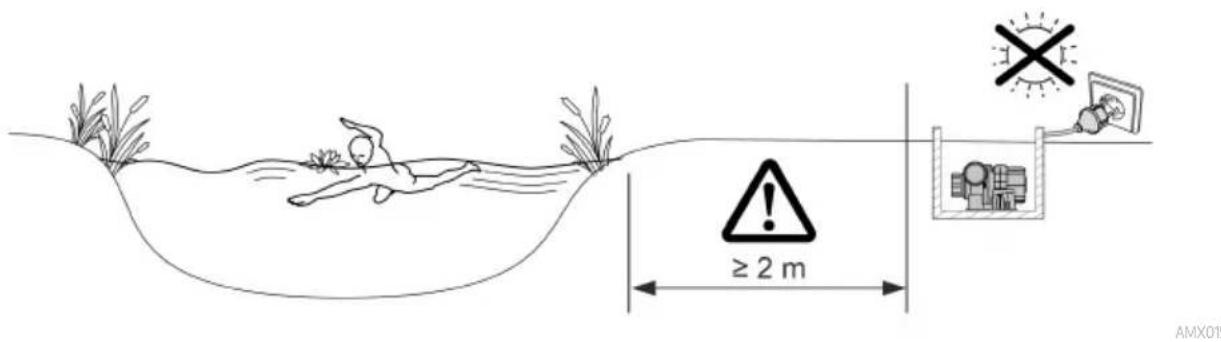

La pompe peut etre installee en immersion (dans I'eau) ou au sec (hors de I'eau).

L'utilisation de la pompe est autorisée uniquement dans le respect des valeurs d'eau admissibles.

(Valeurs admissibles de I'eau)

AVERTISSEMENT

Blessures graves voire mortelles en cas d'utilisation de l'appareil dans un étang de baignade. Les pieces défectueuses d'un apparéil électrique soumettent l'eau à une tension électrique dangereuse.

Ne pas utiliser l'appareil dans une piscine naturelle.

PRUDENCE

Composants rotatifs au niveau de la tubulure d'aspiration et de la tubulure de refoulement. Des blessures sont possibles si vous introduizez vos mains dans les tubulures.

Notez en particulier: Un apparéil arrêté en raison d'une surcharge peut redémarrer de manière inattendue!

N'introduisez pas vos doigts dans l'ouverture de la tubulure d'aspiration ou de refoulement lorsque la fiche de secteur est branchée.
Si les tubulures sont librement accessibles pendant le fonctionnement, par exemple si aucun tuyau n'est raccordé, securisez les tubulures avec une protection contre le contact. La protection contre le contact est disponible dans les accessoires.

REMARQUE

Une eau très envisée peut provoquer l'usure plus rapide de l'unité de marche de la pompe et démander son remplacement prémature.

Nettoyez soigneusement l'etang ou le bassin avant d'insteller la pompe.
- Placez la pompe en hauteur par rapport au fond du bassin. Ceci permet de réduire l'aspiration d'eau boueuse.

① Évitez le rayonnement solaire direct lorsque les composants de l'appareil ne sont pas immergés, car cela peut les faire fortement chauffer. Utilisez eventuellement une couverture de protection.

Mise en place en immergé de l'appareil

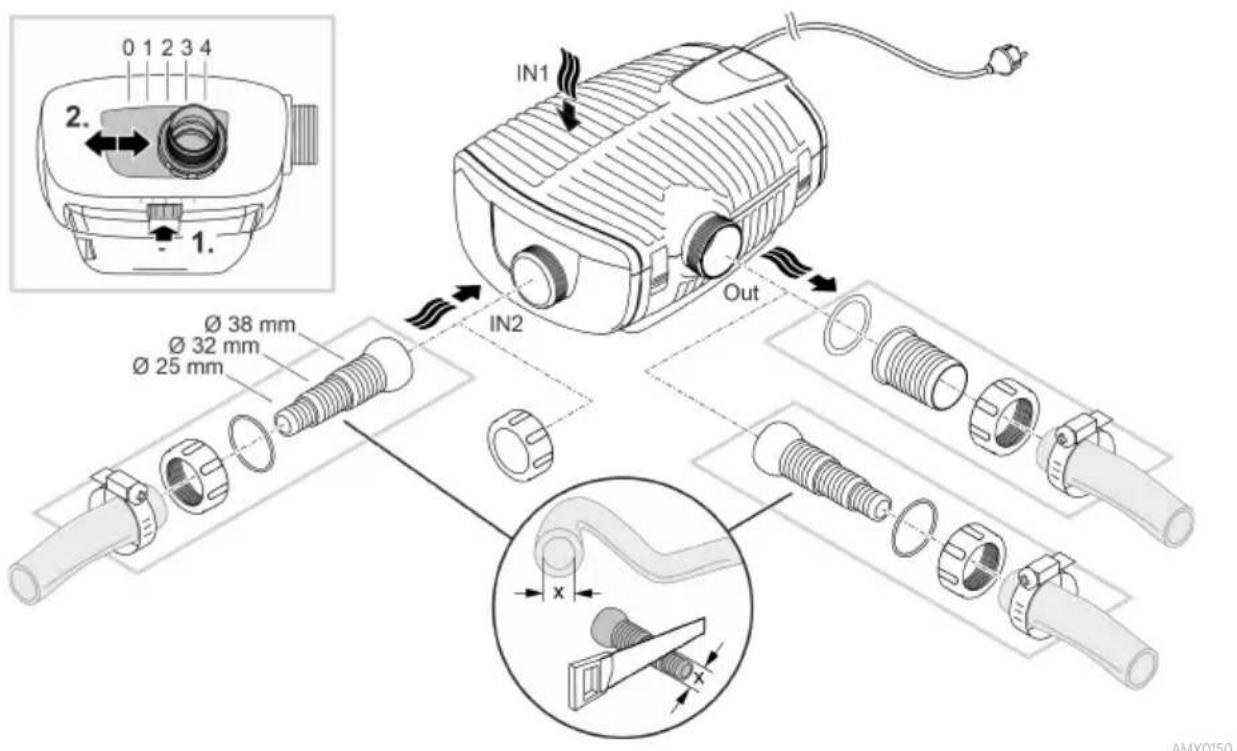

Raccordement

Raccordez la pompe en fonction de la variante d'installation souhaitée. ( Variantes d'installation)

Ne branchez pas encore la fiche de secteur dans la prise de courant!

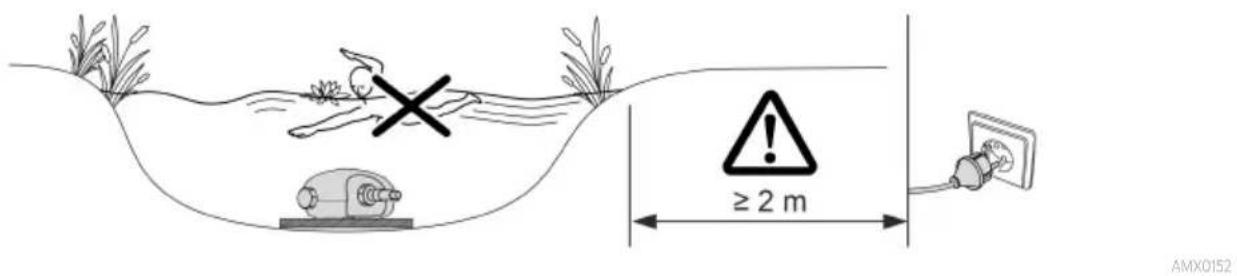

Mise en place

• Placez la pompe à l'horizontale sur un support stable et non boueux.
  Veillez à la bonne stabilité de la pompe.
• Ne faites fonctionner la pompe que lorsqu'elle est complètement immergee dans l'eau.

① Le cable de retrait permet de sortir facilement la pompe de l'eau.

• Faites passer le cable de retrait par les ouvertures rondes de la coque inférieure du filtre et le fixer.

Mise en place de l'appareil au sec

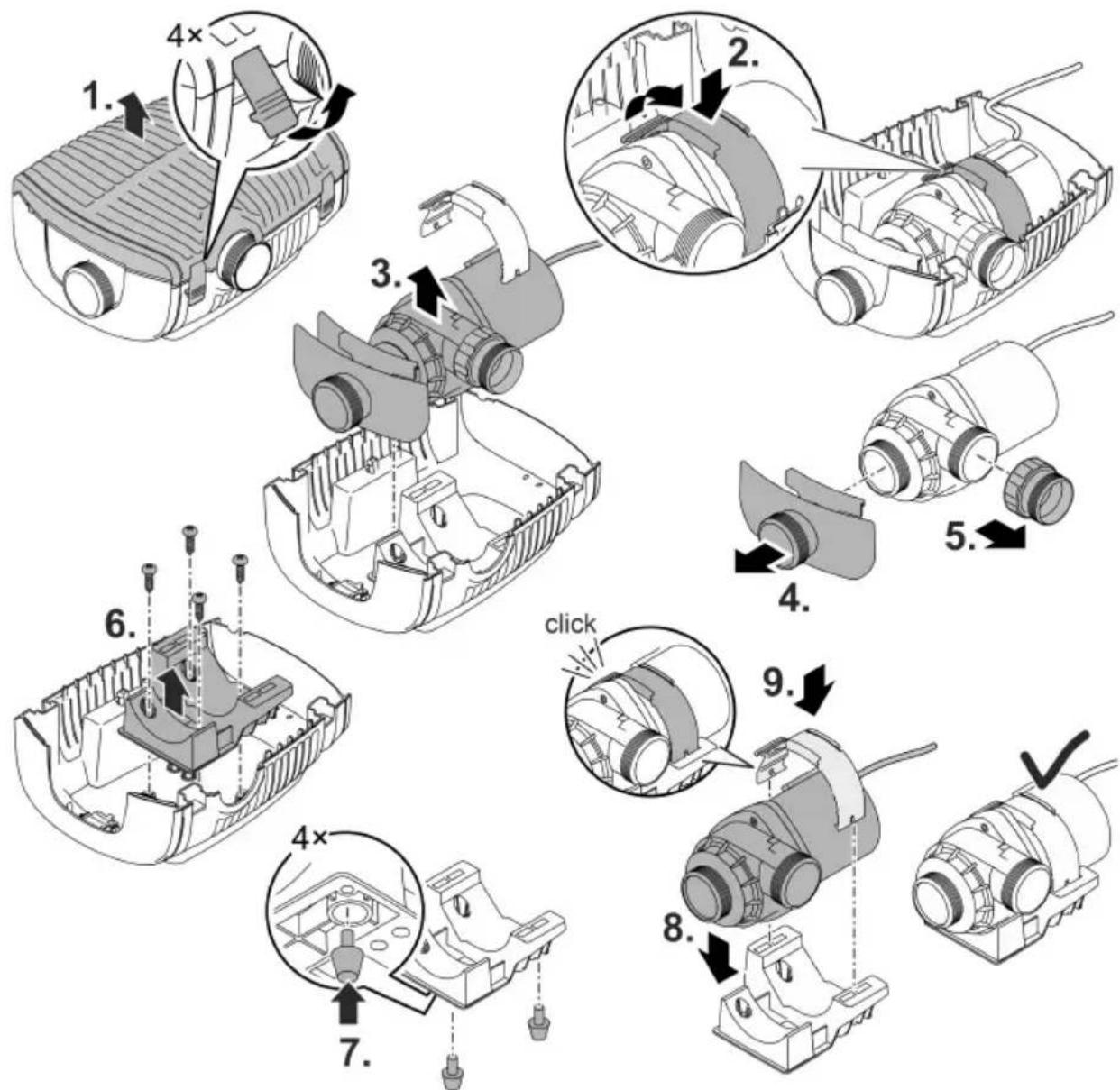

Pour une installation à sec, la pompe doit être installée sans boîtier de filtré.

Conversion

FR

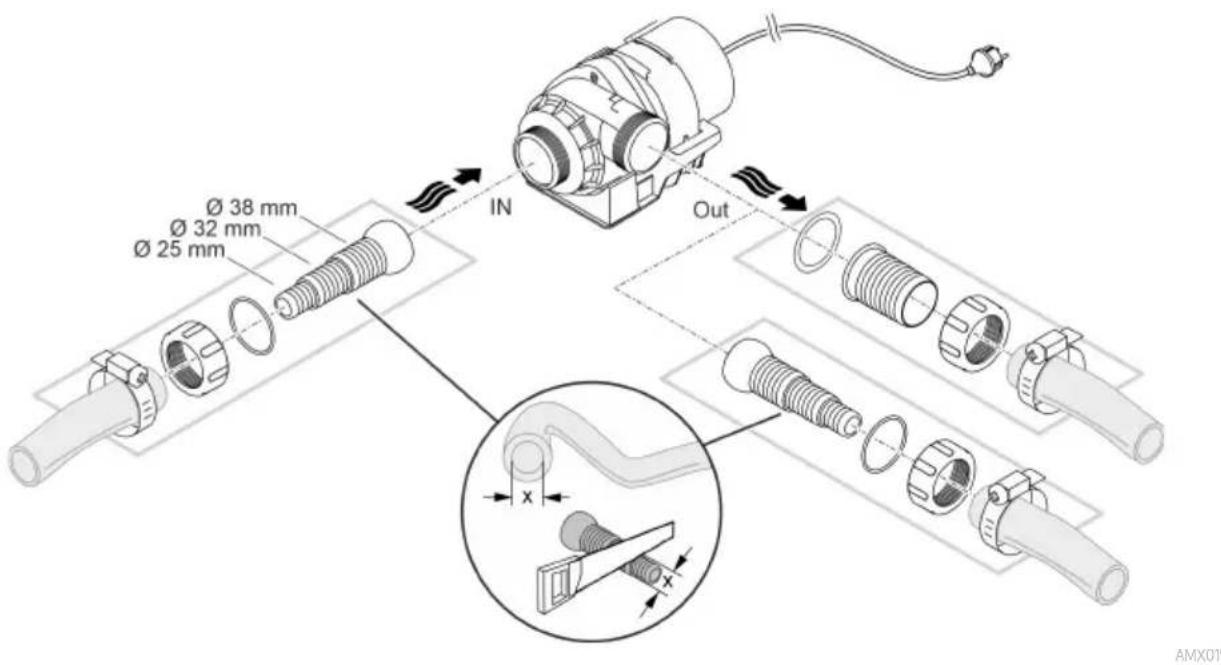

Raccordement

Ne branchez pas encore la fiche de secteur dans la prise de courant!

Mise en place

• Placez la pompe à l'horizontal sur un support stable et non boueux.
  Veillez à la bonne stabilité de la pompe.

REMARQUE

La pompe ne doit pas fonctionner en marche à sec. Le cas contraire risque de détériorer la pompe.

Ne faites fonctionner la pompe que lorsqu'elle est immergee.

Mise en circuit / mise hors circuit

• Mettre en circuit : brancher la fiche secteur dans la prise de courant.
  — L'appareil se met immédiatement en marche.
• Mettre hors circuit : retirer la fiche secteur de la prise de courant.

À sa mise en service, la pompe effectue automatique un auto-controle préprogramme (Environmental Function Control (EFC)). La pompe reconnaît si elle se trouve en marche à sec / à l'état bloqué ou immergé. En cas de marche à sec / de blocage, la pompe se met automatique hors circuit après 60 à 120 secondes. Lors d'un dérangement, interrompez l'alimentation électrique, « immergéz la pompe dans l'eau » ou bien retirez l'obstacle. Vous pouvez ensuite rémettre l'appareil en service.

Nettoyage et entretien

PRUDENCE

Risque de blessure decouant d'un demarrage imprevu. Les fonctions de surveillance internes de l'appareil peuvent I'eteindre puis le rallumer automatiquement.

• Débrancher la prise de secteur avant d'exécuter des travaux sur l'appareil.

REMARQUE

N'utiliser ni produits de nettoyage agressifs ni solutions chimiques. En effet, ces produits peuvent endommager le boîtier, ALTERER le fonctionnement de l'appareil et nuire aux animaux, aux plantes et à l'environnement.

Nettoyez l'appareil si possible avec de l'eau claire et une Brosse douce ou une éponge; pour éliminer des encrasements tenaces, employez les produits de nettoyage recommendés.

Nettoyage de l'appareil

Nettoyez l'appareil selon les besoin et au moins 2 fois par an.

• Nettoyer en particulier l'unité de fonctionnement et le corps de pompe.

• Produits de nettoyage recommandés en cas d'entertrages tenaces :

• Nettoyant pour pompe PumpClean de OASE.
  — Detergents menagers exempts de vinaigre et de chlor.

• Àprous le nettoyage, rincer méticuleusement toutes les pièces à l'eau claire.

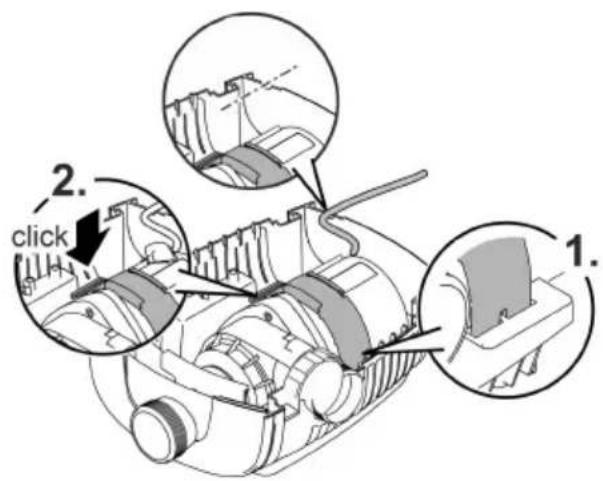

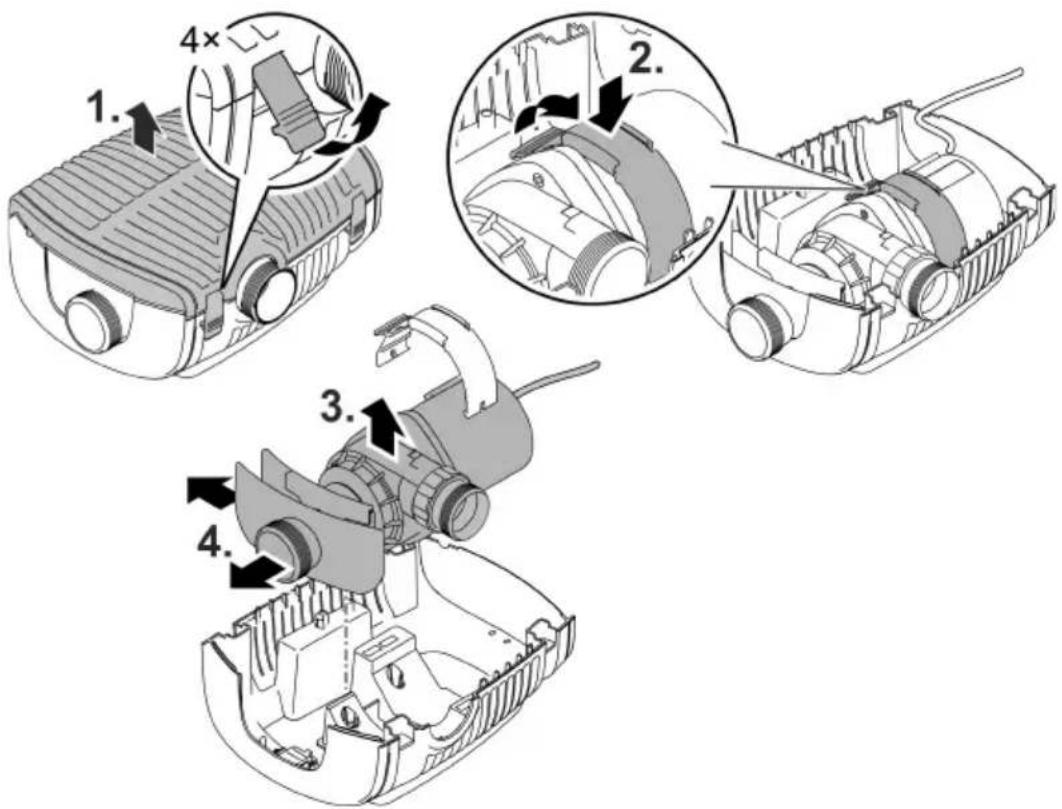

Démonter/nettoyer la pompe

• Debranche la fiche de secteur et déconnectez tous les raccordements.
• Demontez l'appareil comme indiqué sur l'illustration.

FR

• Remontez l'appareil dans l'ordre inverse.
  Lors del'assemblage,verifiez que

• la pince qui fixe la pompe dans le support est bien enclenchée.

• le cable de raccordement sorte par la rainure du boitier et qu'il ne soit pas fortement plie ou coincide.

AMX0146

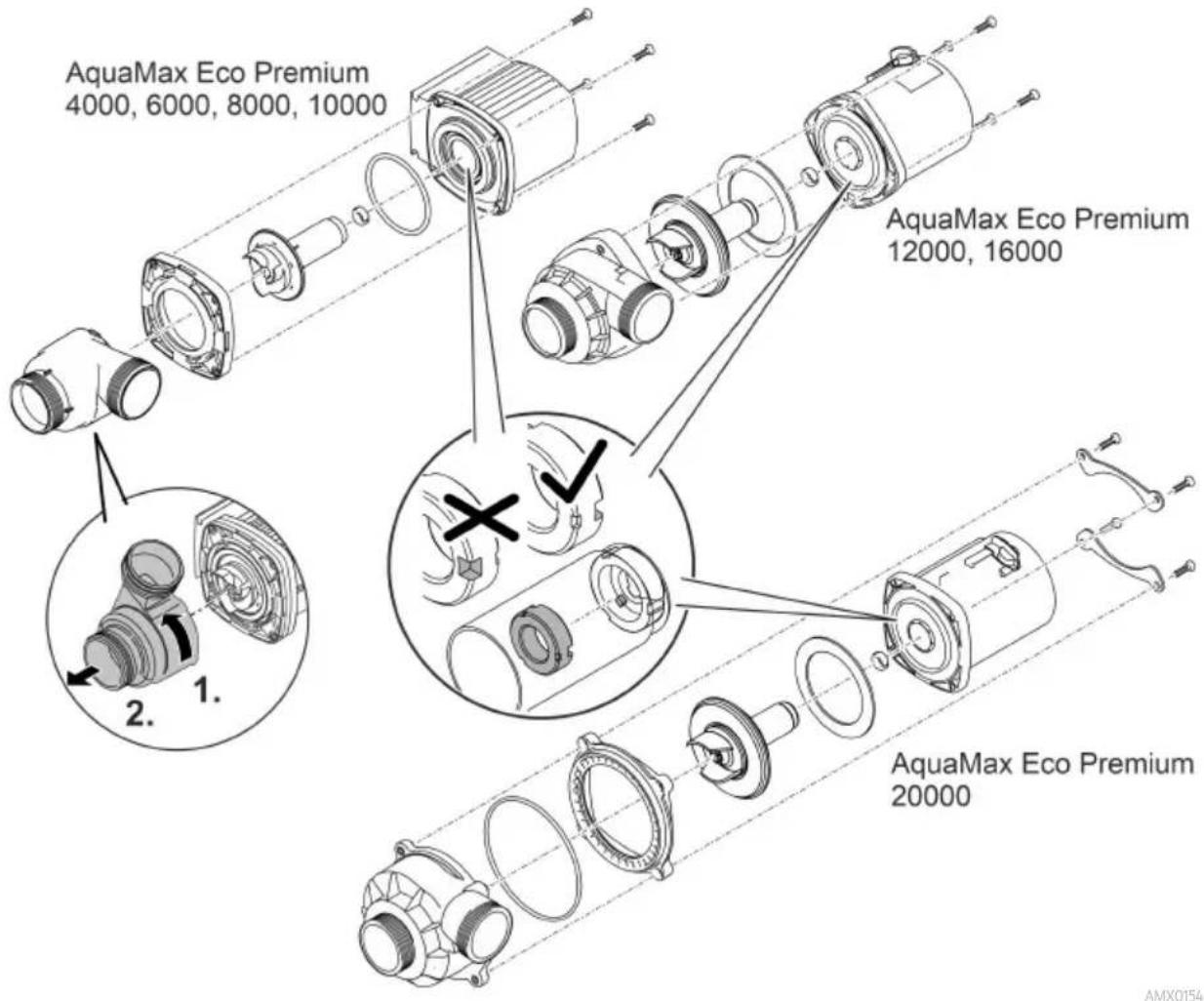

Nettoyage/Remplacement de l'unité de fonctionnement

• Demonter la pompé de la manière indiquée sur l'illustration.
• Nettoyer les composants à l'eau propre avec une brosse.
• Vérifier l'absence d'endommagement de toutes les pièces. Remplacer les pièces endomagées ou usées.
• Remonter la pompe dans l'ordre inverse.

Lors du retrait de l'ensemble turbine, le palier radial peut se detacher dans le carter moteur. Lors du montage, vérifie qu'il est bien en place. Le cas échéant, puisse le palier radial avec les gorges larges dans le carter moteur.

Stockage / entreposage pour l'hiver

L'appareil résiste à des températures allant jusqu'à moins 20^ . Si vous stockez l'appareil en dehors de la pierce d'eau, en effectuer un nettoyage approfondi avec une Brosse douce et de l'eau, contrôler la présence eventuelle de dommages et le conserver immergé dans de l'eau. Ne pas imméger la prise de secteur!

FR

Dépannage

Dérangement	Cause	Solution
La pompe ne démarre pas	Absence de tension secteur	Vérifier la tension secteur
	Conduites d'alimentations pliees	Poser les conduites d'alimentation sans les plier
	Conduites d'alimentation bou-chées	Contrôler/nettoyer les conduites d'alienation
	Le bloc rotor est bloqué	Éliminer le blocage, vérifier la liberté de mouvement du bloc rotor
La pompe ne refoule pasDébit de pompe insuffisant	Corps de filtré colmaté	Nettoyer les enveloppes filtrantes
	Pertes excessives dans les con-duites d'amnéée	Raccourcir les tuyaux au minimum nécess-saire, enlever les raccordements inutiles
	Bloc rotor grippé	Contrôler la liberté de mouvement du bloc rotor
La pompe s'accêté après unecourte période de marche	L'eau est très sale	Nettoyer la pompe
	Le bloc rotor est bloqué	Éliminer le blocage, vérifier la liberté de mouvement du bloc rotor
	La pompe a marché à sec	Contrôler/nettoyer les conduites d'alienation
	Température d'eau excessive	Respecter la température d'eau maximale autorisée. (→ Caractéristiques techniques)

\section*{Caracteristiques techniques}

Données d'appareils

Aquamax Eco Premium		4000	6000	8000	10000
Tension de raccordement		V CA 220 à 240
Fréquence du réseau	Hz	50/60	50/60	50/60	50/60
Puisance max. absorbée	W	35	45	60	88
Capacité maxi. de refoulement	I/h	4000	6000	8000	10000
Hauteur de refoulement max.	m	3,3	3,7	4,1	4,7
Indice de protection		IP68	IP68	IP68	IP68
Profondeur max. d'immersion		m	4	4	4
Côté aspiration	Filetage	G2	G2	G2	G2
	Raccordement au tuyau	mm	25, 32, 38	25, 32, 38	25, 32, 38
Côté refoulement	Filetage	G2	G2	G2	G2
	Raccordement au tuyau	mm	25, 32, 38	25, 32, 38	25, 32, 38, 50
Diamètre des grains maximal des impure-tés grossières		mm	10	10	10
Surface d'entrée du filtre		cm²	1000	1000	1000
Température de l'eau (installation immer-gée)	En service	°C	(→ Valeurs admissibles de l'eau)
	Hors service	°C	-20 ... +35	-20 ... +35	-20 ... +35
Température am-biante (installation à sec)	En service et en convection	°C	+4 ... +30	+4 ... +30	+4 ... +30
	En service et refroi-dissement forcé	°C	+4 ... +40	+4 ... +40	+4 ... +40
Dimensions	Longueur	mm	340	340	340
	Largeur	mm	280	280	280
	Hauteur	mm	165	165	165
Longueur du cable de connexion		m	10	10	10
Poids		kg	5,3	5,3	5,3

Aquamax Eco Premium		12000	16000	20000
Tension de raccordement	V CA	220 à 240	220 à 240	220 à 240
Fréquence du réseau	Hz	50/60	50/60	50/60
Puisance max. absorbée	W	110	145	180
Capacité maxi. de refoulement	l/h	12000	15600	19500
Hauteur de refoulement max.	m	5,0	5,2	5,4
Indice de protection		IP68	IP68	IP68
Profondeur max. d'immersion	m	4	4	4
Côté aspiration	Filetage	G2	G2	G2
	Raccordement au tuyau	mm	25, 32, 38	25, 32, 38
Côté refoulement	Filetage	G2	G2	G2
	Raccordement au tuyau	mm	25, 32, 38, 50	25, 32, 38, 50
Diamètre des grains maximal des impuretés grossières	mm	11	11	11
Surface d'entrée du filtre	cm²	1000	1000	1000
Température de l'eau (installation immer-gée)	En service	°C	(→Valeurs admissibles de l'eau)
	Hors service	°C	-20 ... +35	-20 ... +35
Température am-biante (installation à sec)	En service et en con-vection	°C	+4 ... +30	+4 ... +30
	En service et refroi-dissement forcé	°C	+4 ... +40	+4 ... +40
Dimensions	Longueur	mm	340	340
	Largeur	mm	280	280
	Hauteur	mm	165	165
Longueur du cable de connexion	m	10	10	10
Poids		kg	5,4	6,1

Valeurs admissibles de l'eau

eau douce, eau de bassin

Valeur pH		6,8 ... 8,5
Dureté	°dH	8 ... 15
Chlore libre	mg/l	<0,3
Teneur en chlorure	mg/l	<250
Teneur en sel	%	<0,4
Résidu sec total	mg/l	<50
Température	°C	+4 ... +35

Pièces d'usure

• Unité de fonctionnement
  Palier dans le bloc moteur

Recyclage

REMARQUE

Il est interdit d'éliminer cet apparéil avec les déchets menagers.

Mettre l'appareil au rebut par le biais du systeme de reprise prevu a cet effet.
Prenez contact avec votre entreprise locale de traitement des déchets si vous avez des questions. Elle vous fournira les informations relatives à l'élimination réglementaire de l'appareil.
Mettez l'appareil hors d'usage en sectionnant les câbles.

WAARSCHUWING
