MODE D'EMPLOI AquaMax Eco Expert 21000 OASE

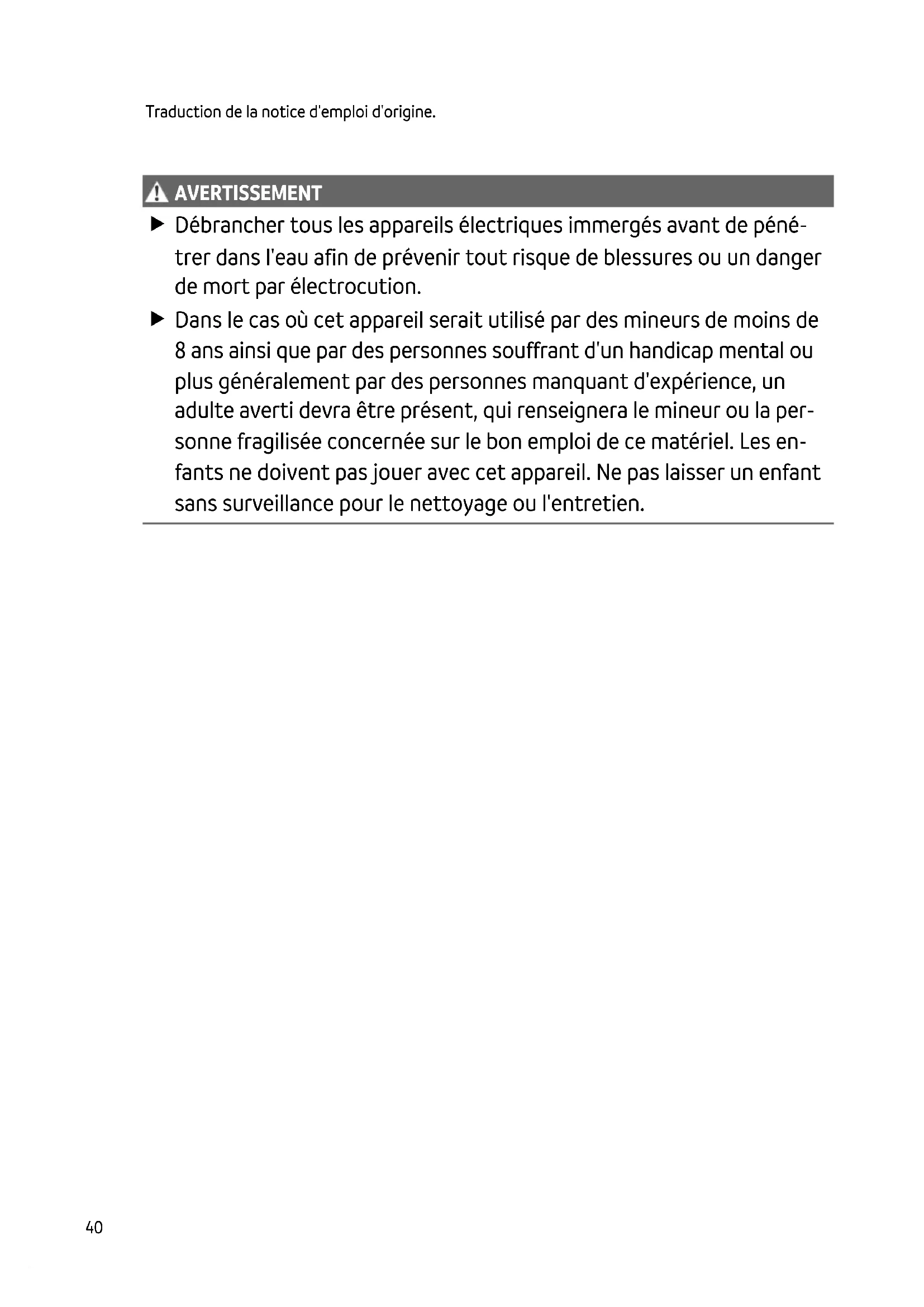

AVERTISSEMENT Débrancher tous les appareils électriques immergés avant de péné- trer dans l'eau afin de prévenir tout risque de blessures ou un danger de mort par électrocution. Dans le cas où cet appareil serait utilisé par des mineurs de moins de 8 ans ainsi que par des personnes souffrant d'un handicap mental ou plus généralement par des personnes manquant d'expérience, un adulte averti devra être présent, qui renseignera le mineur ou la per- sonne fragilisée concernée sur le bon emploi de ce matériel. Les en- fants ne doivent pas jouer avec cet appareil. Ne pas laisser un enfant sans surveillance pour le nettoyage ou l'entretien.FR

Consignes de sécurité Raccordement électrique

• Des dispositions particulières s'appliquent aux installations électriques en extérieur. Seul un électricien qualifié peut réaliser l’installation électrique. – En raison de sa formation professionnelle, de ses connaissances et de son expérience, l'élec- tricien qualifié possède les connaissances nécessaires et a le droit de réaliser des installa- tions électriques en extérieur. Il est capable d’identifier d'éventuels dangers et respecte les normes, règlements et dispositions régionaux et nationaux en vigueur. – En cas de questions et de problèmes, prière de vous adresser à un électricien qualifié.

• Ne brancher l'appareil que lorsque les caractéristiques électriques de l'appareil et de l'alimen- tation correspondent.

• Ne branchez l'appareil que sur une prise de courant installée conformément aux prescriptions.

• L'appareil doit être protégé par un dispositif de protection à courant différentiel-résiduel (RCD) avec un courant différentiel assigné de 30 mA maximum.

• Les câbles de rallonge et le distributeur de courant (p. ex. blocs multiprises) doivent être con- çus pour une utilisation en extérieur (protégé contre les projections d'eau).

• Protégez les fiches et les douilles ouvertes contre l'humidité. Exploitation sécurisée

• Ne pas utiliser l'appareil en cas d'endommagement des câbles électriques ou du boîtier.

• Jetez l'appareil si son câble de raccordement au secteur est endommagé. Le câble de raccor- dement au secteur ne peut pas être remplacé.

• L'unité de fonctionnement dans l'appareil contient un aimant à champ magnétique puissant qui risque d'avoir un impact sur les stimulateurs cardiaques ou les défibrillateurs implantés (ICD). Maintenir une distance minimale de 0,2 m entre l'implant et l'aimant.

• Ne pas soulever ni tirer l'appareil par le câble électrique.

• Poser les câbles de manière à éviter tout risque d'endommagement et de trébuchement.

• Ne jamais procéder à des modifications techniques sur l'appareil.

• Exécuter des travaux sur l'appareil uniquement si ces derniers sont décrits dans la notice d'emploi.

• N’utiliser que des pièces de rechange et des accessoires d’origine.

• En cas de problèmes, adressez-vous au service après-vente autorisé ou contactez OASE.42 Utilisation conforme à la finalité Utilisez le produit décrit dans cette notice uniquement de la manière suivante :

• Pour le pompage d'eau normale d'étang pour filtres, cascades et cours d'eau.

• Dans le respect des caractéristiques techniques. (→ Caractéristiques techniques)

• Dans le respect des valeurs d'eau admissibles. (→ Caractéristiques techniques) Les restrictions suivantes sont valables pour l'appareil :

• Ne pas utiliser dans des piscines naturelles.

• Ne jamais utiliser dans d'autres liquides que de l'eau.

• Ne jamais utiliser sans débit d'eau.

• Ne pas utiliser en relation avec des produits chimiques, des produits alimentaires, des maté- riaux facilement inflammables ou explosifs.

• A ne pas raccorder à l'alimentation en eau potable.

• Ne pas utiliser à des fins commerciales ou industrielles.

• Selon la classification de la compatibilité électromagnétique, la pompe est un appareil de caté- gorie A. Dans les logements, l'appareil peut causer des interférences. L'utilisateur doit prendre des mesures appropriées.FR

Description du produit Vue d'ensemble

Entrée (côté aspiration)

Avec panier de filtration (3) en cas d'installation immergée.

• Avec embout à olive (8) en cas d'installation à sec.

Sortie (côté refoulement)

Raccordement de la conduite de retour dans le bassin (par ex. via un cours d'eau).

La sortie peut être orientée vers le haut grâce à une modification.

Panier de filtration

Avec des trous de montage pour une installation fixe au sol si nécessaire.

Alimentation en électricité de la pompe

La fonction SFC optimise la vitesse de rotation de la pompe et donc le débit d'eau et la hauteur de refoulement en fonction de la température de l'eau.

Raccordement de la commande

La commande permet de réguler le régime de la pompe.

Sans commande, la pompe activée fonctionne en permanence à plein régime.

Embout à olive ∅ 50 mm

Embout à olive ∅ 38 mm

Autre possibilité pour la sortie AquaMax Eco Expert 21000 et 26000.

Collier de serrage pour la fixation des tuyaux sur les embouts à olive.44 Symboles sur l'appareil

L'appareil est étanche à la poussière et à l'eau jusqu'à 4 m.

Dangers possibles pour les personnes ayant des stimulateurs cardiaques.

Ne pas exposer directement l'appareil aux rayons du soleil.

Ne pas jeter l'appareil avec les déchets ménagers courants.

Lire la notice d'emploi.

• Variante (a) : Installer la pompe immergée – La pompe est positionnée dans l’étang ou le bassin. – Pompage d’eau par le panier de filtration.

• Variante (b) : Installer la pompe hors de l’eau – La pompe est placée sans panier de filtration à l'extérieur de l’étang ou du bassin mais en- dessous du niveau de l'eau. – Pompage d’eau par un filtre satellite ou un skimmer.FR

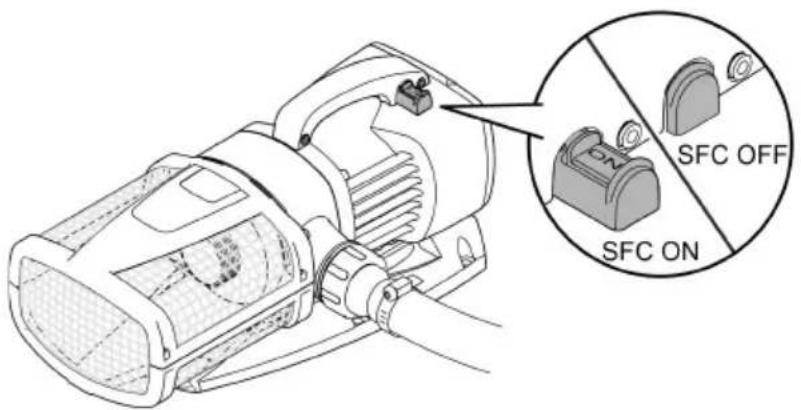

Seasonal Flow Control (SFC) La fonction SFC régule intelligemment le débit d'eau ou la hauteur de refoulement en fonction de la température de l'eau. Ainsi, le rendement de la pompe s'adapte toute l'année à l'écologie du bassin concerné et soutient la biologie du bassin grâce à la circulation de l'eau en fonction de la température (mode hiver, mode intersaison et mode été).

• Lorsque la fonction SFC est active, la pompe fait la distinction entre ... – Mode hiver (température de l'eau inférieure à +10 °C) – Mode intersaison (température de l'eau +10 ... +17 °C) – Mode été (température de l'eau supérieure à +17 °C) Vous trouverez les courbes caractéristiques respectives sur www.oase.com dans la section produits "Pompes pour bassin".

• La fonction SFC ne doit être activée que lorsque l'appareil est immergé !

• En cas d'utilisation d'un skimmer ou d'un filtre satellite, il peut être recommandé de désactiver la fonction SFC en fonction de l'installation.

• La fonction SFC est désactivée à la livraison. Mise sous tension / hors tension

AMX002446 Mise en place et raccordement La pompe peut être installée en immersion (dans l’eau) ou au sec (hors de l’eau). L’utilisation de la pompe est autorisée uniquement dans le respect des valeurs d'eau admissibles. (→ Valeurs admissibles de l’eau)

• L'eau de piscine ou l'eau de mer risquent de nuire à l'aspect de l'appareil. Ces altérations sont exclues de la garantie.

AVERTISSEMENT Blessures graves voire mortelles en cas d’utilisation de l'appareil dans un étang de baignade. Les pièces défectueuses d’un appareil électrique soumettent l'eau à une tension électrique dange- reuse. Ne pas utiliser l'appareil dans une piscine naturelle. PRUDENCE Composants rotatifs au niveau de la tubulure d'aspiration et de la tubulure de refoulement. Des blessures sont possibles si vous introduisez vos mains dans les tubulures. Notez en particulier : Un appareil arrêté en raison d'une surcharge peut redémarrer de manière inattendue ! N'introduisez pas vos doigts dans l'ouverture de la tubulure d'aspiration ou de refoulement lorsque la fiche de secteur est branchée. Si les tubulures sont librement accessibles pendant le fonctionnement, par exemple si aucun tuyau n'est raccordé, sécurisez les tubulures avec une protection contre le contact. La protec- tion contre le contact est disponible dans les accessoires. Tous les composants de l'appareil ne doivent pas être exposés de manière prolongée à la lu- mière directe du soleil, car cela pourrait les endommager. Utilisez éventuellement une cou- verture de protection.FR

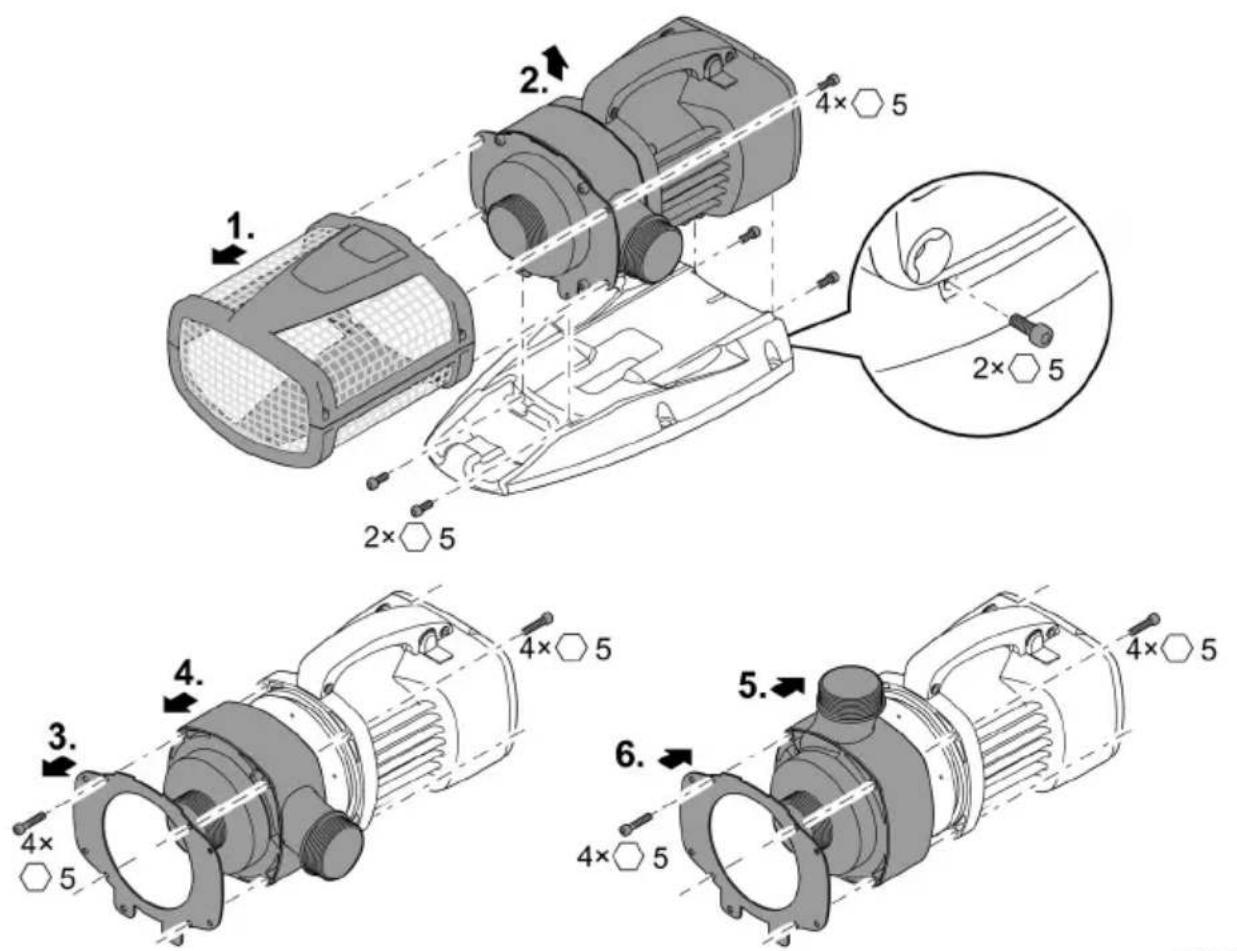

Tourner le corps de la pompe La sortie de la pompe peut être positionnée comme suit :

• horizontalement, orientée vers la droite (standard).

• verticalement, orientée vers le haut (modification nécessaire).

AMX002348 Brancher la commande La pompe peut être utilisée avec ou sans commande.

• La commande permet de réguler le régime de la pompe.

• Sans commande, la pompe activée fonctionne en permanence à plein régime. Commandes compatibles (accessoires) :

• Eco Control Commande intelligente pour une pompe.

• Incenio FM-Master Home/Cloud Garden Controller Home/Cloud Jusqu'à 10 appareils compatibles OASE Control (pompes, filtres, luminaires) peuvent être con- trôlés via l'application "OASE Control". Vous trouverez des informations à ce sujet sur www.oase.com dans la section "Systèmes intel- ligents de commande de jardin et éclairage".

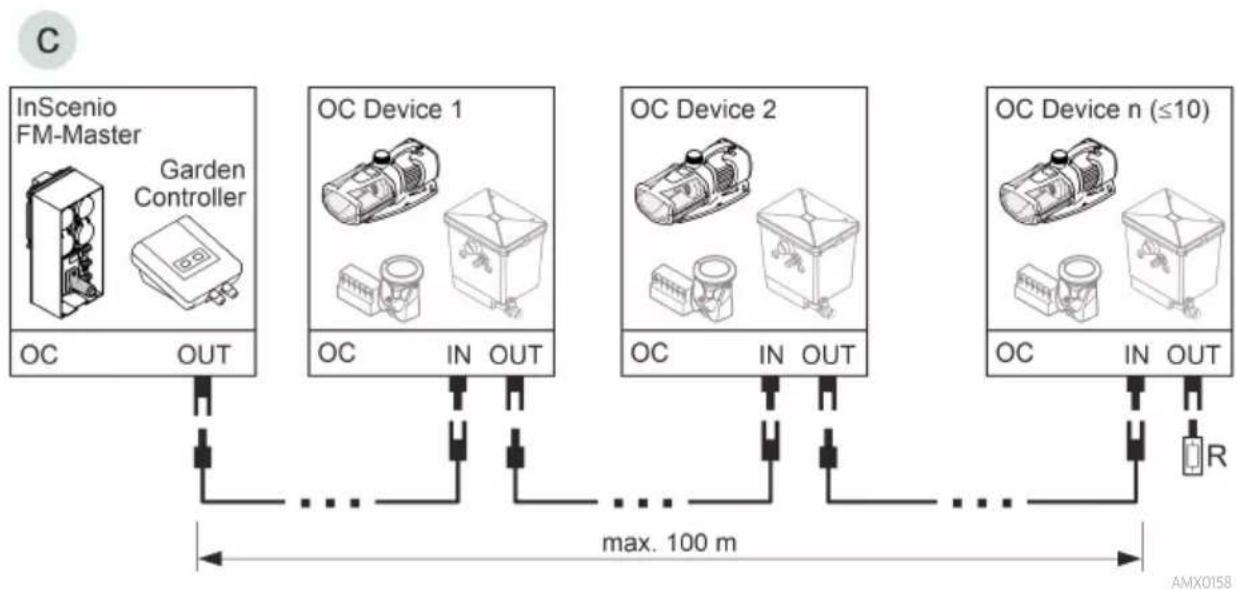

• Un réseau- OASE Control (variante b, c) doit se terminer par la résistance finale R Celle-ci fait partie de la livraison InSenio FM-Master ou Garden Controller est incluse.FR

REMARQUE Une infiltration d'eau dans la fiche de raccordement entraîne un endommagement de l'appareil. Affectez le connecteur ou mettez le capuchon de protection. Le joint en caoutchouc doit être propre et parfaitement en place. Il faut remplacer un joint en caoutchouc endommagé. Si le connecteur est détaché, un joint en caoutchouc ancien (> 2 ans) doit être remplacé. Fixez toujours le connecteur ou le capuchon de protection à l'aide des deux vis.50 Mise en place en immergé de l'appareil Raccordement

Ne branchez pas encore la fiche de secteur dans la prise de courant ! Mise en place

• Installer la pompe à l'horizontale sur un support fixe.

• Veillez à la bonne stabilité de la pompe.

• Nous recommandons de surélever la pompe ou les composants raccordés à l'aspiration (skimmer, filtre satellite, siphon de sol, etc.) en cas d'eau boueuse ou polluée. Cela permet de réduire l'aspiration de particules, ce qui augmente la durée de vie du bloc rotor.

• Ne faites fonctionner la pompe que si elle est recouverte d'au moins 10 cm d'eau. Dans le cas contraire, elle risque d'aspirer de l'air.

Le câble de retrait permet de sortir facilement la pompe de l'eau. − Faites passer le câble de retrait par les ouvertures rondes de la coque inférieure du filtre et le fixer.FR

Mise en place de l'appareil au sec Raccordement

• Des tuyaux ou des tubes peuvent être raccordés à l'entrée (IN) et à la sortie (OUT). – Les raccords pour les tuyaux sont inclus. Leur montage est décrit par la suite.

• La pompe est en mesure de faire passer des particules jusqu'à 11 mm. Si les particules sont plus grosses, la pompe se bloque. Nous recommandons d'installer un filtre ou un skimmer côté as- piration.

Ne branchez pas encore la fiche de secteur dans la prise de courant !52 Mise en place

• Installer la pompe à l'horizontale sur un support fixe.

• Veillez à la bonne stabilité de la pompe.

• La pompe ne doit pas être exposée à la lumière directe du soleil.

• Le lieu d'installation doit être suffisamment aéré pour que la pompe ne surchauffe pas.

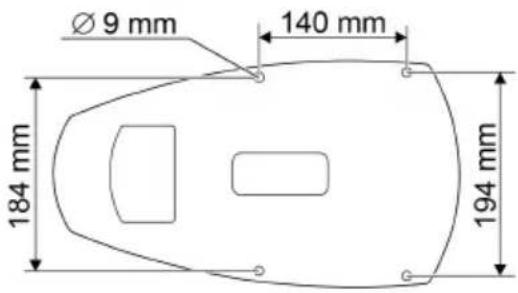

Pour une bonne stabilité, vous pouvez visser l'appareil sur un support approprié.

Mise en service REMARQUE L'appareil est détérioré lorsqu’il est utilisé avec un variateur. Il contient des composants élec- triques fragiles. Ne pas raccorder l'appareil à une alimentation en courant avec variateur. REMARQUE La pompe ne doit pas fonctionner en marche à sec. Dans le cas contraire, la pompe pourrait être détériorée. Ne faites fonctionner la pompe que lorsqu'elle est immergée.

Mise en circuit / mise hors circuit

• Mise en circuit : Branchez la fiche de secteur dans la prise de courant. – L'appareil est allumé après une courte phase de démarrage.

• Mettre hors circuit : retirer la fiche secteur de la prise de courant. Environmental Function Control (EFC) La pompe exécute un test automatique au démarrage, puis tous les 20 ... 40 minutes, la pompe effectue automatiquement un autotest préprogrammé (Environmental Function Control (EFC)). La pompe reconnaît si elle se trouve en marche à sec / à l'état bloqué ou immergé. En cas de marche à sec / de blocage, la pompe se met automatiquement hors circuit après 60 à 120 se- condes. Lors d’un dérangement, interrompez l'alimentation électrique, « immergez la pompe dans l’eau » ou bien retirez l’obstacle. Vous pouvez ensuite remettre l’appareil en service.54 Nettoyage et entretien PRUDENCE Risque de blessure découlant d'un démarrage imprévu. Les fonctions de surveillance internes de l'appareil peuvent l’éteindre puis le rallumer automatiquement. Débrancher la prise de secteur avant d'exécuter des travaux sur l'appareil. REMARQUE N’utiliser ni produits de nettoyage agressifs ni solutions chimiques. En effet, ces produits peu- vent endommager le boîtier, altérer le fonctionnement de l'appareil et nuire aux animaux, aux plantes et à l'environnement. Nettoyez l'appareil si possible avec de l'eau claire et une brosse douce ou une éponge ; pour éliminer des encrassements tenaces, employez les produits de nettoyage recommandés.

• Débranchez la fiche de secteur et déconnectez tous les raccordements.

• Démontez l'appareil comme indiqué sur l'illustration.

Nettoyage de l'appareil Nettoyez l'appareil selon les besoins et au moins 2 fois par an. − Nettoyer en particulier l'unité de fonctionnement et le corps de pompe.

• Produits de nettoyage recommandés en cas d'entartrages tenaces : – Nettoyant pour pompe PumpClean de OASE. – Détergents ménagers exempts de vinaigre et de chlore.

• Après le nettoyage, rincer méticuleusement toutes les pièces à l'eau claire.FR

Nettoyage/Remplacement de l'unité de fonctionnement REMARQUE L'unité de fonctionnement est guidé dans le bloc moteur par un palier. Ce palier est une pièce d'usure et doit être remplacé en même temps que l'unité de fonctionnement. Le remplacement du palier demande des connaissances et des outils spéciaux. Confier le rem- placement du palier au distributeur spécialisé OASE ou envoyer la pompe à OASE. REMARQUE L'unité de fonctionnement contient un puissant aimant qui attire les particules magnétiques (p. ex. les copeaux de fer). Les particules qui restent risquent d'être à l'origine de dommages irrépa- rables sur l'unité de fonctionnement et le bloc moteur. Avant le montage de l’unité de fonctionnement, éliminer soigneusement toutes traces de par- ticules adhérentes.

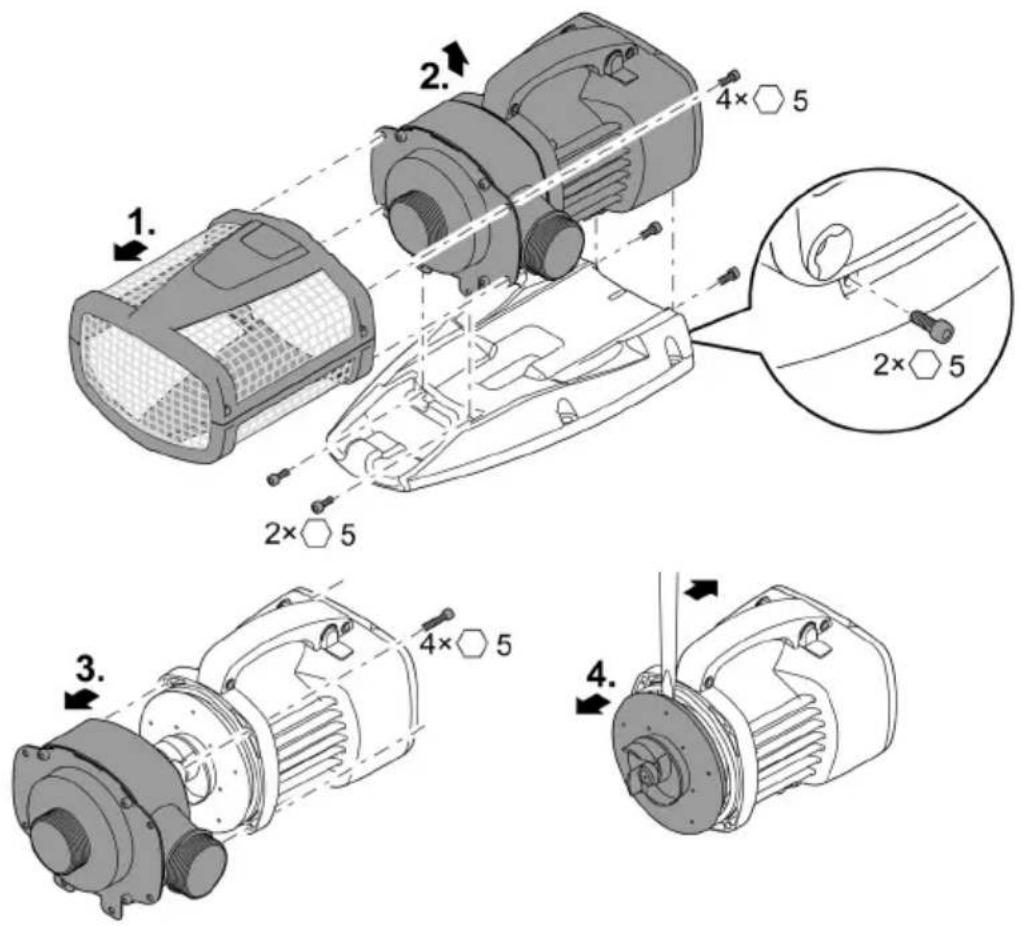

• Démontez le bloc moteur comme indiqué sur l'illustration.

• Nettoyer les composants à l’eau propre avec une brosse.

• Vérifiez l’absence d’endommagement de toutes les pièces. Remplacez les pièces endomma- gées ou usées.

• Remontez le bloc moteur dans l'ordre inverse.

AMX002656 Stockage / entreposage pour l'hiver L'appareil résiste à des températures allant jusqu'à moins 20 °C. Si vous stockez l'appareil en de- hors de la pièce d'eau, en effectuer un nettoyage approfondi avec une brosse douce et de l'eau, contrôler la présence éventuelle de dommages et le conserver immergé dans de l’eau. Ne pas im- merger la prise de secteur ! Dépannage Dérangement Cause Solution La pompe ne démarre pas Absence de tension secteur Vérifier la tension secteur Tension de commande absente (uniquement pour la com- mande externe en option) Vérifiez la connexion à OASE Eco Control ou au réseau OASE Control; mettez la pompe en marche par ce biais si néces- saire. Conduites d'alimentations pliées

Poser les conduites d'alimentation sans les plier

Conduites d'alimentation bou- chées

Contrôler/nettoyer les conduites d'ali- mentation

Le bloc rotor est bloqué

Éliminer le blocage, vérifier la liberté de mouvement du bloc rotor

La pompe ne refoule pas

Débit de pompe insuffisant

Corps de filtre colmaté Nettoyer les enveloppes filtrantes Pertes excessives dans les con- duites d'amenée

Raccourcir les tuyaux au minimum néces- saire, enlever les raccords inutiles, utiliser des tuyaux de plus grand diamètre.

Contrôler la liberté de mouvement du bloc rotor

pompe s'arrête après une courte période de marche

Le bloc rotor est bloqué

Éliminer le blocage, vérifier la liberté de mouvement du bloc rotor

La pompe a marché à sec

Contrôler/nettoyer les conduites d'ali- mentation, augmenter la profondeur d'im- mersion (au moins 10 cm sous la surface de l'eau) Température d'eau excessive

Respecter la température d'eau maximale autorisée. (→  Caractéristiques techniques)FR

Caractéristiques techniques Données d’appareils Description

V CA 220 à 240 Fréquence du réseau

Puissance max. absorbée

Capacité maxi. de refoulement

Hauteur de refoulement max.

IP68 IP68 IP68 IP68 Profondeur max. d'immersion

Côté aspiration Filetage

Diamètre des grains maximal des impure- tés grossières

Surface d’entrée du filtre cm²

Température de l’eau (instal- lation immer- gée)

(→ Valeurs admissibles de l’eau) Hors service

20 ... +30 En service et refroidisse- ment forcé

Longueur du câble de connexion

Valeurs admissibles de l’eau Type

Eau douce Eau de piscine Eau de mer Valeur pH

6,8 … 8,5 7,2 … 8,3 7,5 … 8,5 Dureté

Résidu sec total mg/l <50 <50 <50 Température

+4 à +35 +4 à +30 +4 à +2858 Pièces d'usure

• Unité de fonctionnement

• Palier dans le bloc moteur Recyclage REMARQUE Il est interdit d’éliminer cet appareil avec les déchets ménagers. Mettre l'appareil au rebut par le biais du système de reprise prévu à cet effet. Prenez contact avec votre entreprise locale de traitement des déchets si vous avez des ques- tions. Elle vous fournira les informations relatives à l’élimination réglementaire de l’appareil. Mettez l’appareil hors d’usage en sectionnant les câbles.NL

6,8 … 8,5 7,2 … 8,3 7,5 … 8,5 Tvrdoća
