GEBRUIKSAANWIJZING AquaMax Eco Expert 21000 OASE

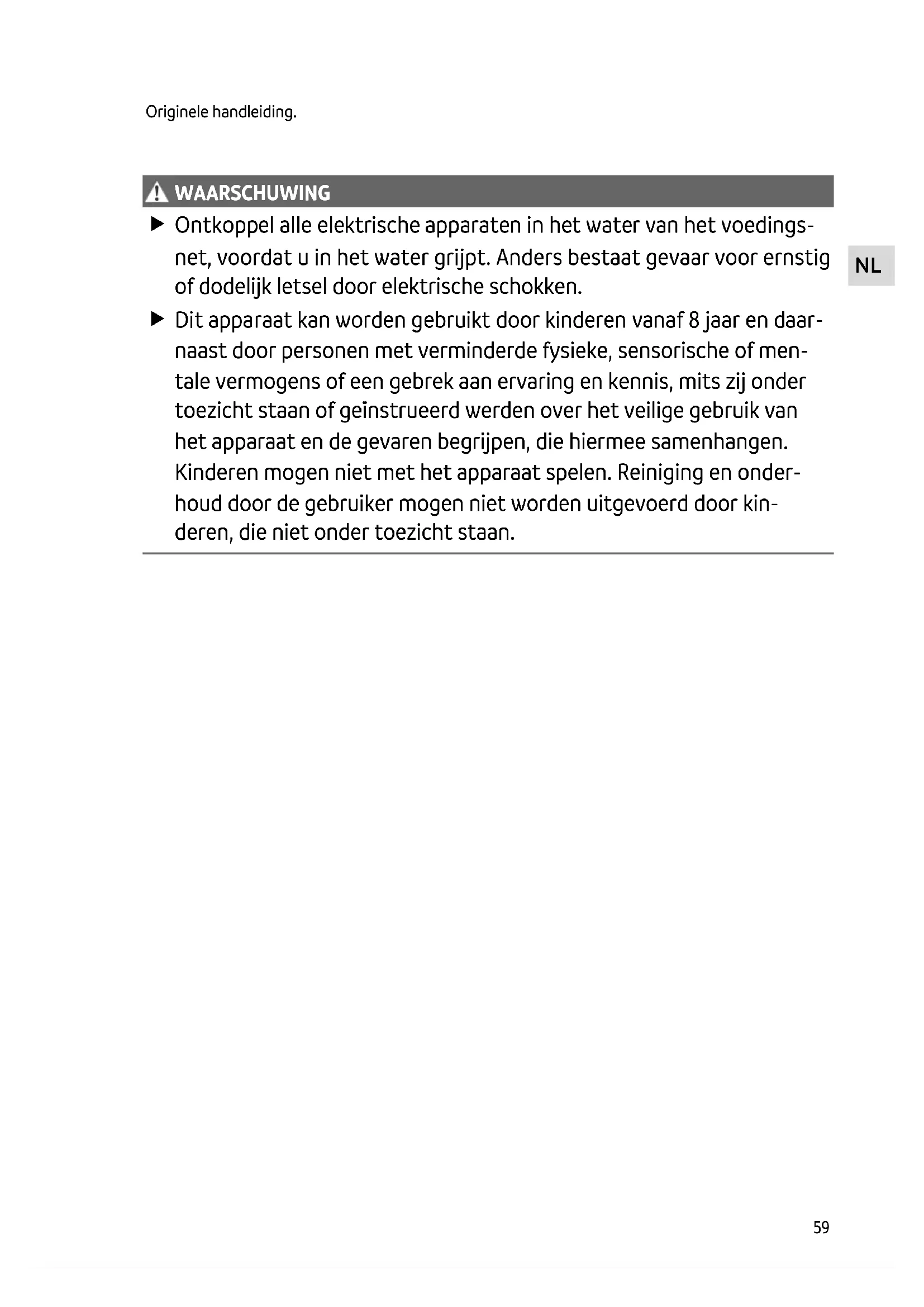

WAARSCHUWING WAARSCHUWING Ontkoppel alle elektrische apparaten in het water van het voedings- net, voordat u in het water grijpt. Anders bestaat gevaar voor ernstig of dodelijk letsel door elektrische schokken. Dit apparaat kan worden gebruikt door kinderen vanaf 8 jaar en daar- naast door personen met verminderde fysieke, sensorische of men- tale vermogens of een gebrek aan ervaring en kennis, mits zij onder toezicht staan of geïnstrueerd werden over het veilige gebruik van het apparaat en de gevaren begrijpen, die hiermee samenhangen. Kinderen mogen niet met het apparaat spelen. Reiniging en onder- houd door de gebruiker mogen niet worden uitgevoerd door kin- deren, die niet onder toezicht staan.60 Veiligheidsinstructies Elektrische aansluiting

• Voor de elektrische installatie in de openlucht gelden speciale voorschriften. De elektrische installatie mag uitsluitend door een professionele elektricien uitgevoerd worden. – De professionele elektricien is krachtens zijn professionele opleiding, kennis en ervaring ge- kwalificeerd en mag elektrische installaties in de openlucht uitvoeren. Hij of zij kan moge- lijke gevaren herkennen en leeft de regionale en nationale normen, voorschriften en bepa- lingen na. – Neem voor uw eigen veiligheid in geval van vragen of problemen contact op met een elektri- cien.

• Sluit het apparaat alleen aan, wanneer de elektrische gegevens van het apparaat en de voeding overeenkomen.

• Gebruik het apparaat uitsluitend op een volgens de voorschriften geïnstalleerde contactdoos.

• Het apparaat moet beveiligd zijn via een aardlekschakelaar (RCD) met een vastgestelde lek- stroom van maximaal 30 mA.

• Verlengkabels en stroomverdelers (bijv. stekkerdelen) moeten voor het gebruik buitenshuis geschikt zijn (spatwaterbestendig).

• Bescherm open stekkers en stopcontacten tegen vocht. Veilig gebruik

• Gebruik het apparaat niet als elektrische snoeren of behuizing beschadigd zijn.

• Voer het apparaat niet af als de stroomkabel beschadigd is. De stroomkabel kan niet worden vervangen.

• De rotor in het apparaat bevat een magneet met een krachtig magneetveld, dat pacemakers of geïmplanteerde defibrillatoren (ICD) kan beïnvloeden. Houd tussen implantaat en magneet een afstand van minimaal 0,2 m aan.

• Het apparaat niet aan de elektrische leiding dragen of aan de leiding trekken.

• Installeer de leidingen zodanig, dat deze tegen beschadigingen zijn beschermd en niemand er- over kan struikelen.

• Breng nooit technische veranderingen aan het apparaat aan.

• Voer uitsluitend die werkzaamheden aan het apparaat uit die in deze gebruiksaanwijzing zijn beschreven.

• Gebruik uitsluitend originele reserveonderdelen en origineel toebehoren.

• Neem bij problemen contact op met de geautoriseerde klantenservice of met OASE.NL

Beoogd gebruik Gebruik het in deze gebruiksaanwijzing beschreven product uitsluitend op de volgende manier:

• Voor het verpompen van normaal vijverwater voor filtersystemen, watervalsystemen en beek- loopinstallaties.

• Met in achtneming van deze technische gegevens. (→ Technische gegevens)

• Onder naleving van de toegestane waterwaarden. (→ Toelaatbare waterwaarden) De volgende inperkingen gelden voor het apparaat:

• Niet gebruiken in zwemvijvers.

• Nooit met andere vloeistoffen dan water gebruiken.

• Nooit gebruiken zonder doorstromend water.

• Niet gebruiken in combinatie met chemicaliën, levensmiddelen, licht brandbare of explosieve stoffen.

• Niet op de drinkwatervoorziening aansluiten.

• Niet gebruiken voor commerciële of industriële doeleinden.

• Qua EMC (elektromagnetische compatibiliteit) is dit een apparaat van klasse A. In woonomge- vingen kan het apparaat radiografische storingen veroorzaken. Het is de verantwoordelijkheid van de gebruiker, passende maatregelen te nemen.62 Productbeschrijving Overzicht

Met filterkorf (3) bij gedompelde opstelling.

• Met slangtule (8) bij droogopstelling.

Aansluiting van de terugloop in de vijver (bijv. via een beekje).

De uitgang kan door een ombouw naar boven worden uitgelijnd.

Met montageboringen voor een vaste installatie op de bodem, indien nodig.

De SFC-functie optimaliseert het toerental van de pomp en daarmee het waterdebiet en de toe- voerhoogte afhankelijk van de watertemperatuur.

Aansluiting besturing

Met de besturing kan het vermogen van de pomp worden gereguleerd.

Zonder besturing draait de ingeschakelde pomp continu op vol vermogen.

Alternatief voor uitgang AquaMax Eco Expert 21000 en 26000.

Slangbeugels voor fixering van slangen op de slangtules.NL

Symbolen op het apparaat

Het apparaat is stofdicht en waterdicht tot 4 m.

Mogelijke gevaren voor personen met een pacemaker.

Bescherm het apparaat tegen direct zonlicht.

Voer het apparaat niet af met het normale huisvuil.

Lees de gebruikershandleiding.

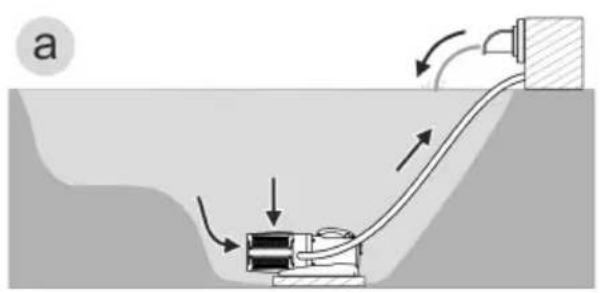

• Variant (a): Pomp ondergedompeld opstellen – De pomp wordt in de vijver resp. het bekken gepositioneerd. – Watertoevoer via de filterkorf.

• Variant (b): Pomp droog opstellen – De pomp wordt zonder filterkorf buiten de vijver resp. het bekken, maar onder de water- spiegel opgesteld. – Watertoevoer via een satellietfilter of skimmer.64 Seasonal Flow Control (SFC) De SFC-functie regelt intelligent de waterhoeveelheid, de debietsnelheid aan de hand van de wa- tertemperatuur. Zo past het pompvermogen zich het gehele jaar aan bij het betreffende ecosys- teem van de vijver en ondersteunt door de temperatuurafhankelijke watercirculatie (winter-, overgangs- en zomerbedrijf).

• Bij ingeschakelde SFC-functie maakt de pomp onderscheidt tussen ... – winterbedrijf (watertemperatuur lager dan +10 °C) – overgangsbedrijf (watertemperatuur tussen +10 ... +17 °C) – zomerbedrijf (watertemperatuur hoger dan +17 °C) De betreffende richtwaarden vindt u op www.oase.com in het productbereik "Dompelpompen".

• De SFC-functie mag alleen worden geactiveerd bij een dompelopstelling!

• Bij gebruik van een skimmer of satellietfilter kan het, afhankelijk van de installatie, aan te beve- len zijn om de SFC-functie uit te schakelen.

• Bij levering is de SFC-functie gedeactiveerd. Inschakelen/uitschakelen

Plaatsen en aansluiten De pomp kan of onder water (ondergedompeld) of droog (niet ondergedompeld) opgesteld wor- den. Het gebruik van de pomp is alleen toegestaan wanneer de gespecificeerde waterwaarden worden aangehouden. (→ Toelaatbare waterwaarden)

• Bassinwater of zout water kunnen de optische onderdelen van het apparaat schaden. Deze schade wordt niet door de garantie gedekt.

WAARSCHUWING Ernstig of dodelijk lichamelijk letsel bij toepassing van het apparaat in een zwemvijver. Door de- fecte elektrische componenten van het apparaat komt het water onder een gevaarlijke elektri- sche spanning te staan. Apparaat alleen toepassen wanneer er zich geen personen in het water ophouden. VOORZICHTIG Draaiende onderdelen in het bereik van de zuigsteunen en de druksteunen. Letsel is mogelijk, als u in de steunen grijpt. Let in het bijzonder op: Een vanwege overlast gestopt apparaat kan onverwacht starten! Grijp niet in de opening van de zuigsteunen of druksteunen, als de netstekker is ingestoken. Als de steunen tijdens het bedrijf vrij toegankelijk zijn, bijv. als er geen slangen aangesloten zijn, borgt u de steunen met een aanraakbescherming. De aanrakingsbescherming is als toebe- horen verkrijgbaar. Stel onderdelen van het apparaat niet gedurende langere tijd bloot aan direct zonlicht, aan- gezien dit schade kan veroorzaken. Gebruik een veiligheidsafdekking.66 Pomphuis draaien De pompuitgang kan als volgt worden uitgelijnd:

• Horizontaal, naar rechts wijzen (standaard).

• Verticaal, naar boven wijzen (ombouw vereist).

Besturing aansluiten De pomp kan met of zonder besturing worden gebruikt.

• Met de besturing kan het vermogen van de pomp worden gereguleerd.

• Zonder besturing draait de ingeschakelde pomp permanent op vol vermogen. Compatibele besturingen (accessoires):

• Eco Control Intelligente besturing voor een pomp.

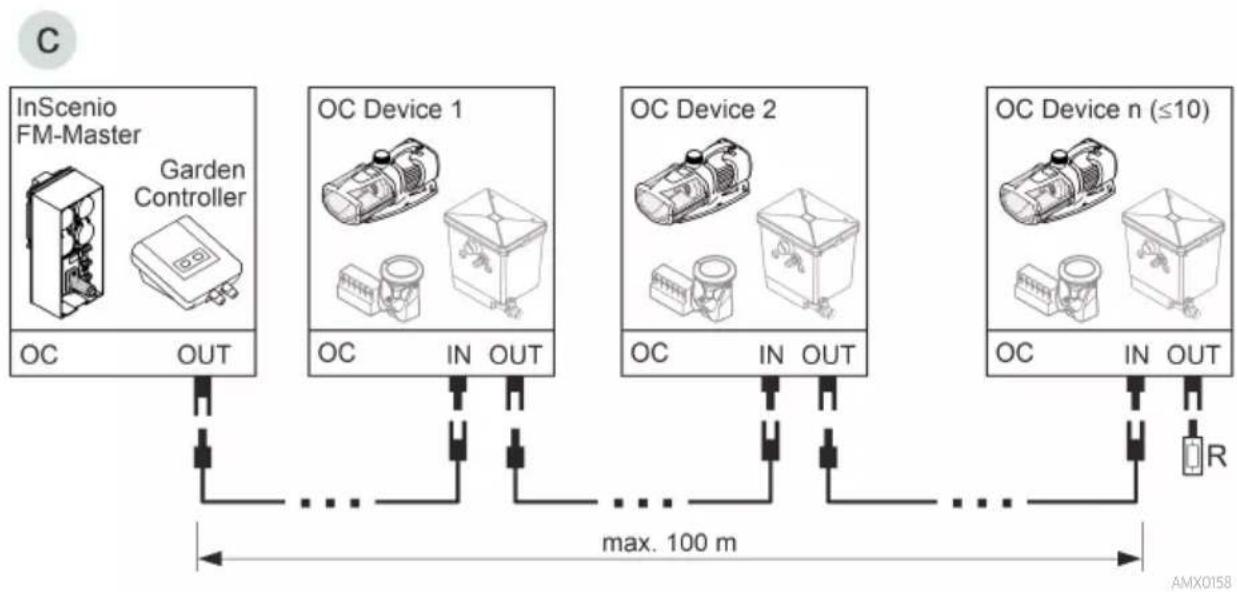

• Incenio FM-Master Home/Cloud Garden Controller Home/Cloud Tot 10 apparaten die geschikt zijn voor OASE Control (pompen, filters, lampen) kunnen via de app "OASE Control" worden aangestuurd. Informatie hiertoe vindt u onder www.oase.com in het bereik "Intelligente tuinbesturing en verlichting".

• Een OASE Control-netwerk (variant b, c) moet zijn aangesloten op eindweerstand R. Deze is in de leveringsomvang InSenio FM-Master of Garden Controller opgenomen.68

OPMERKING Het apparaat wordt beschadigd als er water in de stekkeraansluiting dringt. Gebruik de stekkerverbinding of plaats de beschermkap op de stekkerverbinding. De rubberafdichting moet schoon zijn en goed sluitend zitten. Een beschadigde rubberafdichting moet worden vervangen. Als de stekkerverbinding wordt losgemaakt, moet een oudere rubber afdichting (> 2 jaar) worden vervangen. Borg de stekkerverbinding of de beschermkap altijd met de beide schroeven.NL

Apparaat gedompeld opstellen Aansluiten

Steek de netstekker nog niet in het stopcontact! Plaatsen van het apparaat

• Zet de pomp horizontaal op een vaste ondergrond.

• Zorg ervoor dat de pomp stabiel staat.

• Wij raden aan de pomp of de op de zuigzijde aangesloten onderdelen (skimmer, satellietfilter, vloerafvoer, enz.) hoger dan de vloer te plaatsen wanneer het water modderig of vuil is. Hier- door wordt het aanzuigen van deeltjes verminderd, wat de levensduur van de rotor verlengt.

• Gebruik de pomp uitsluitend als deze ten minste met 10 cm water is bedekt. Anders kan deze lucht aantrekken.

Met een trekkabel kunt u de pomp eenvoudig uit het water trekken. − Trek de trekkabel door de ronde openingen aan de onderste filterschelp en knoop deze vast.70 Apparaat droog plaatsen Aansluiten

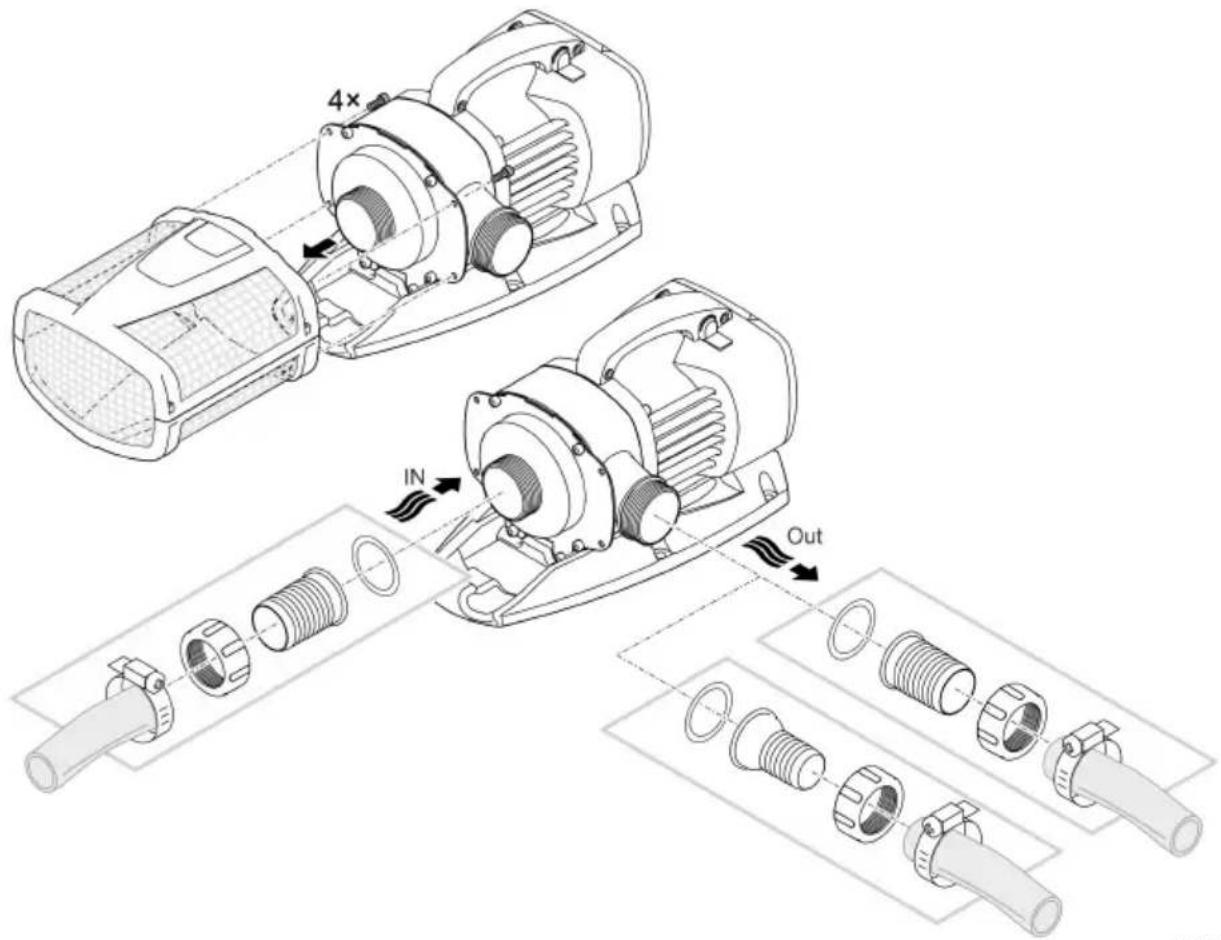

• Op de ingang (IN) en uitgang (OUT) kunnen slangen of buizen worden aangesloten. – Aansluitingen voor slangen zijn bij de levering inbegrepen. De montage hiervan wordt hier- onder beschreven.

• De pomp kan deeltjes tot 11 mm doorvoeren. Bij grotere deeltjes raakt de pomp geblokkeerd. Wij adviseren om aan de zuigzijde een filter of skimmer te installeren.

Steek de netstekker nog niet in het stopcontact!NL

Plaatsen van het apparaat

• Zet de pomp horizontaal op een vaste ondergrond.

• Zorg ervoor dat de pomp stabiel staat.

• De pomp mag niet worden blootgesteld aan direct zonlicht.

• De opstellingslocatie moet voldoende geventileerd zijn, zodat de pomp niet oververhit raakt.

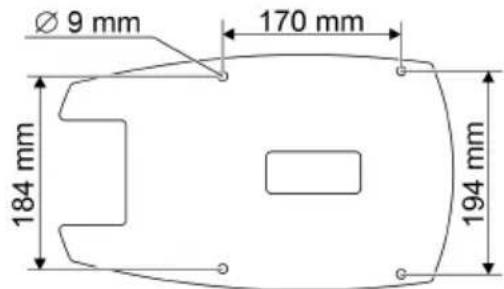

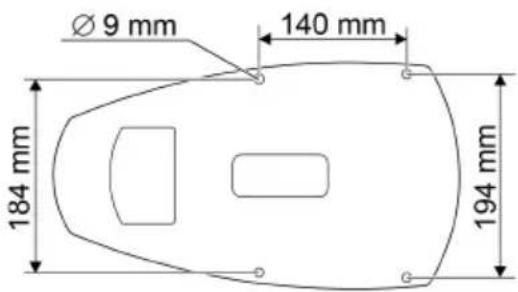

Voor een veilige standplaats kunt u het apparaat op een geschikte ondergrond vastschroe- ven.

AMX016272 Ingebruikname OPMERKING Apparaat wordt onherstelbaar beschadigd als deze met een dimmer wordt gebruikt. Het bevat gevoelige elektrische componenten. Sluit het apparaat niet aan op een dimbare voeding. OPMERKING De pomp mag niet drooglopen. Anders kan de pomp defect raken. Gebruik de pomp alleen, als deze ondergedompeld is.

Inschakelen/uitschakelen

• Inschakelen: Steek de netstekker in het stopcontact. – Het apparaat is na een korte startfase ingeschakeld.

• Uitschakelen: Trek de netstekker uit het stopcontact. Environmental Function Control (EFC) De pomp voert bij het opstarten en aansluitend tijdens het bedrijf elke 20 ... 40 minuten automa- tisch een voorgeprogrammeerde zelftest uit (Environmental Function Control (EFC)). De pomp herkent, of deze droogloopt/geblokkeerd is of is ondergedompeld. Bij drooglopen/blokkeren schakelt de pomp automatisch na 60 tot 120 seconden uit. Onderbreek in geval van storing de voedingsspanning en laat de pomp doorstromen resp. verwijder de hindernis. Vervolgens kunt u het apparaat weer in bedrijf nemen.NL

Reiniging en onderhoud VOORZICHTIG Gevaar voor letsel door onvoorzienbaar starten. Apparaatinterne bewakingsfuncties kunnen het apparaat uitschakelen en zelfstandig weer inschakelen. Trek de stekker uit het stopcontact voordat u aan het apparaat gaat werken. OPMERKING Gebruik geen agressieve reinigingsmiddelen of chemische oplossingen. Deze middelen kunnen de behuizing beschadigen en de werking van het apparaat in het gedrang brengen; ze zijn tevens schadelijk voor dieren, planten en het milieu. Reinig het apparaat zo mogelijk met schoon water en een zachte borstel of een spons; bij hardnekkige vervuiling met behulp van het geadviseerde reinigingsmiddel.

• Verwijder de netstekker en verwijder alle aansluitingen.

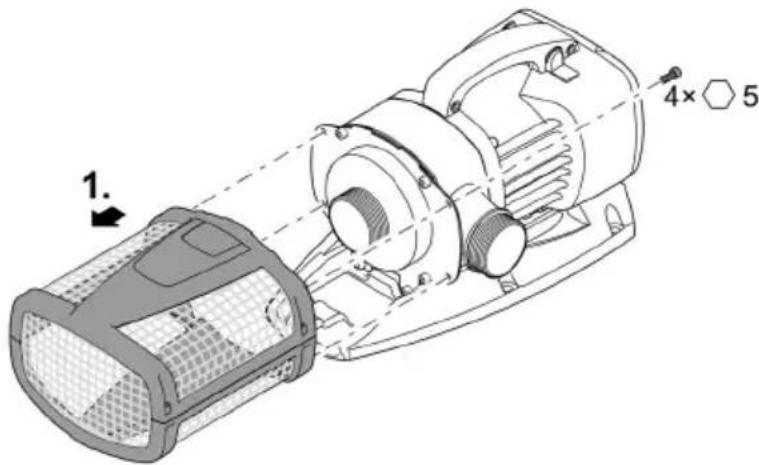

• Demonteer het apparaat, zoals in de afbeelding is weergegeven.

Apparaat reinigen Reinig het apparaat indien nodig, maar minstens 2 maal per jaar. − Aan de pomp vooral de rotor en het pomphuis reinigen.

• Aanbevolen reinigingsmiddelen bij hardnekkige kalkaanslag: – Pompreiniger PumpClean van OASE. – Azijn- en chloorvrije huishoudreiniger.

• Na het reinigen alle delen met schoon water afspoelen.74 Rotor reinigen/vervangen OPMERKING De rotor wordt in het motorblok door een lager gevoerd. Dit lager is een slijtonderdeel en moet tegelijk met de rotor worden vervangen. Het vervangen van het lager vereist bijzondere kennis en gereedschappen. Laat het lager door de OASE-vakhandel vervangen of stuur de pomp naar OASE. OPMERKING De rotor bevat een krachtige magneet, die magnetische deeltjes (bijv. ijzervijlsel) aantrekt. Ach- tergebleven deeltjes kunnen onherstelbare schade aan de rotor en het motorblok veroorzaken. Maak de rotoreenheid vóór het inbouwen zorgvuldig vrij van aanklevende deeltjes.

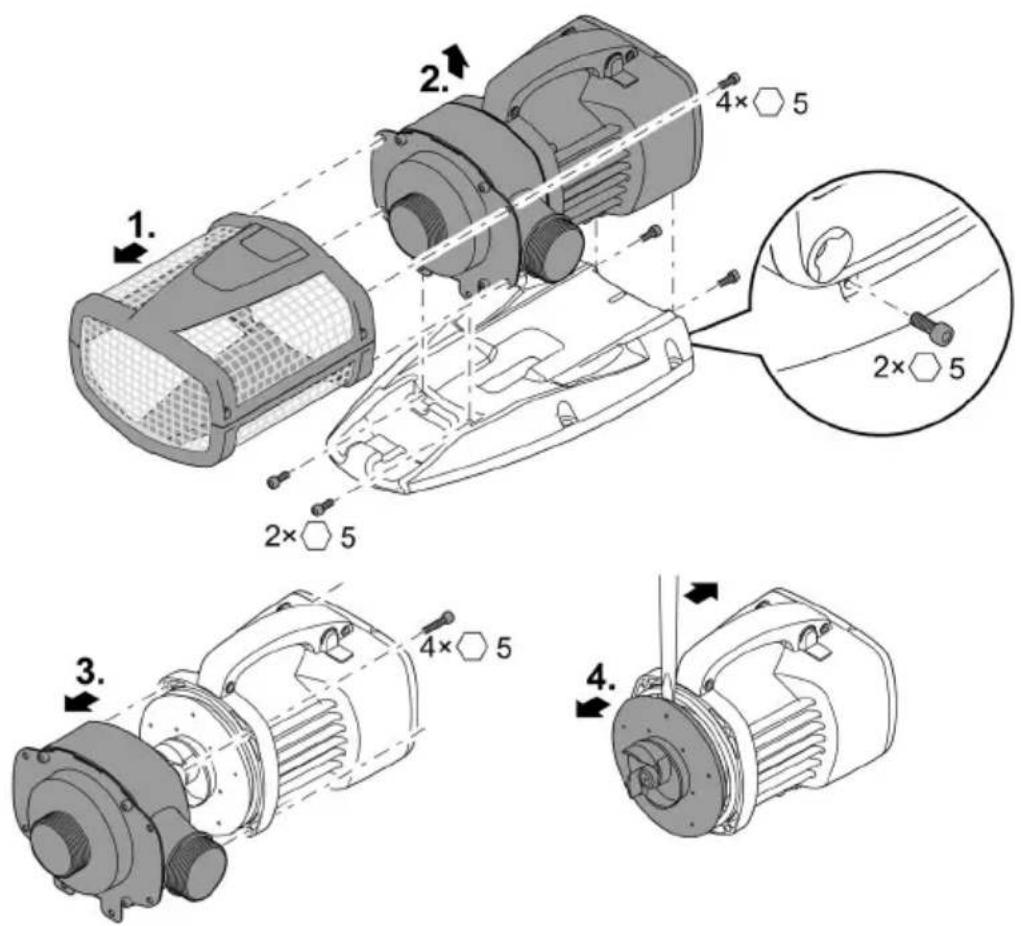

• Demonteer het motorblok, zoals in de afbeelding is weergegeven.

• Reinig de componenten met een borstel onder schoon water.

• Controleer alle onderdelen op beschadiging. Vervang beschadigde of versleten onderdelen.

• Zet het monteer in omgekeerde volgorde weer in elkaar.

Opslag/overwinteren Het apparaat is vorstvast tot minus 20 °C. Indien u het apparaat buiten de vijver opslaat, maak dan het apparaat grondig schoon met behulp van een zachte borstel en water, controleer het ap- paraat op beschadiging en bewaar hem ondergedompeld of met water gevuld. Dompel de net- steker niet in water onder! Storing verhelpen Storing Oorzaak Oplossing De pomp start niet Er is geen netspanning Netspanning controleren Stuurspanning ontbreekt (al- leen bij optionele externe be- sturing) Verbinding met de OASE Eco Control of het OASE Control-netwerk controleren; evt. pomp op deze wijze inschakelen Toevoerleidingen geknikt Toevoerleidingen zonder knikken plaatsen Toevoerleidingen verstopt Toevoerleidingen controleren/reinigen Rotor is geblokkeerd

Blokkade oplossen, loopeenheid op soepel lopen controleren Pomp werkt niet

Oppompvolume onvoldoende

Te hoge verliezen in de toe- voerleidingen

Slangen tot het benodigde minimum in- korten, onnodige verbindingsdelen verwij- deren, grotere slangdiameter gebruiken Rotor draait stroef

Pomp schakelt na korte loop- tijd uit

Water sterk vervuild Pomp reinigen Rotor is geblokkeerd

Toevoerleidingen controleren/reinigen, dompeldiepte vergroten (min. 10 cm onder wateroppervlak) Watertemperatuur te hoog Maximaal toelaatbare watertemperatuur aanhouden. (→ Technische gegevens)76 Technische gegevens Apparaatgegevens Omschrijving

Maximaal opgenomen vermogen

Zuigzijde Schroefdraad

G2½ G2½ Aansluiting slang

Watertemperatuur (ondergedompelde opstelling)

(→ Toelaatbare waterwaarden) Buiten bedrijf

20 ... +35 Omgevingsbedrijf- stemperatuur (droog- opstelling)

In bedrijf en con- vectie

20 ... +30 In bedrijf en gefor- ceerde koeling

Toelaatbare waterwaarden Type

• Lager in het motorblok Afvoer van het afgedankte apparaat OPMERKING Dit apparaat niet met het huishoudelijk afval afvoeren. Verwijder het apparaat via het daartoe bedoelde retourstelsel. Als u vragen heeft, neem dan contact op met uw plaatselijke afvalverwerkingsbedrijf. Hier kunt u informatie inwinnen over het afvoeren van het apparaat conform de voorschriften. Maak het apparaat, door het afsnijden van de kabels, onbruikbaar.78 Instrucciones originales.
