NAVODILA ZA UPORABO AquaMax Eco Expert 21000 OASE

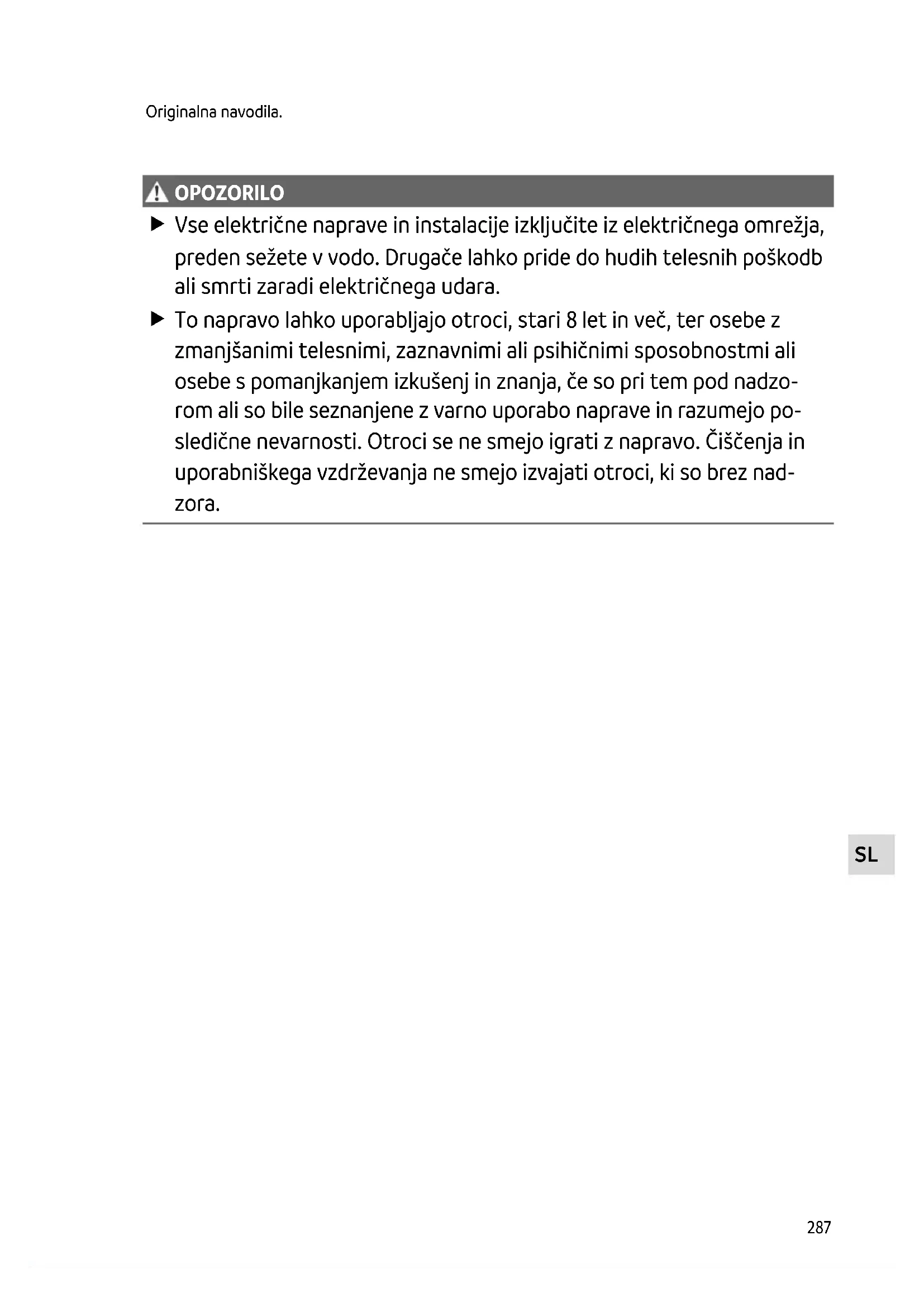

OPOZORI LO OPOZORILO Vse električne naprave in instalacije izključite iz električnega omrežja, preden sežete v vodo. Drugače lahko pride do hudih telesnih poškodb ali smrti zaradi električnega udara. To napravo lahko uporabljajo otroci, stari 8 let in več, ter osebe z zmanjšanimi telesnimi, zaznavnimi ali psihičnimi sposobnostmi ali osebe s pomanjkanjem izkušenj in znanja, če so pri tem pod nadzo- rom ali so bile seznanjene z varno uporabo naprave in razumejo po- sledične nevarnosti. Otroci se ne smejo igrati z napravo. Čiščenja in uporabniškega vzdrževanja ne smejo izvajati otroci, ki so brez nad- zora.288 Varnostna navodila Električna priključitev

• Za zunanjo električno inštalacijo veljajo posebni predpisi. Električno inštalacijo lahko izvede samo električar. – Električar je zaradi svoje strokovne izobrazbe, znanja in izkušenj kvalificiran, da izvaja zuna- nje električne inštalacije. Prepozna lahko možne nevarnosti ter upošteva regionalne in naci- onalne standarde, predpise in določila. – Če imate kakršnakoli vprašanja in probleme, se obrnite na strokovnjaka.

• Priključitev naprave je dovoljena le, če se električni podatki naprave ujemajo s podatki električ- nega napajanja.

• Podaljšek napeljave in električni delilnik (npr. razdelilniki z več vtičnicami) morata biti primerna za uporabo na prostem (zaščitena pred škropljenjem).

• Nepokrite vtiče in vtičnice zaščitite pred vlago. Varna uporaba

• Naprave ne uporabljajte, če so električni kabli ali ohišje poškodovani.

• Napravo odstranite, če je omrežni priključni vod poškodovan. Omrežnega priključnega voda ni možno zamenjati.

• Tekalna enota v napravi vsebuje magnete, ki ustvarjajo močno magnetno polje, to pa lahko vpliva na srčne spodbujevalnike ali vsajene defibrilatorje (ICD). Med vsadkom in magnetom ohranjajte razdaljo najmanj 0,2 m.

• Naprave ni dovoljeno prenašati ali je vleči za omrežni priključni kabel.

• Vode polagajte tako, da so zaščiteni pred poškodbami in da nihče ne more pasti čez njih.

• Pri težavah se obrnite na pooblaščeni servisni center ali družbo OASE.SL

Pravilna uporaba Izdelek, opisan v tem priročniku, uporabljajte le na naslednji način:

• Za črpanje običajne vode iz ribnikov za filtrirne sisteme, sisteme slapov in potočne sisteme.

• Ob upoštevanju tehničnih podatkov. (→ Tehnični podatki)

• Ob upoštevanju dovoljenih vrednosti vode. (→ Dovoljene vrednosti vode) Za napravo veljajo naslednje omejitve:

• Nikoli ne uporabljajte v plavalnih ribnikih.

• Nikoli ne filtrirajte drugih tekočin kot vodo.

• Nikoli ne delajte brez pretoka vode.

• Ne uporabljajte v povezavi s kemikalijami, živili, lahko vnetljivimi ali eksplozivnimi materiali.

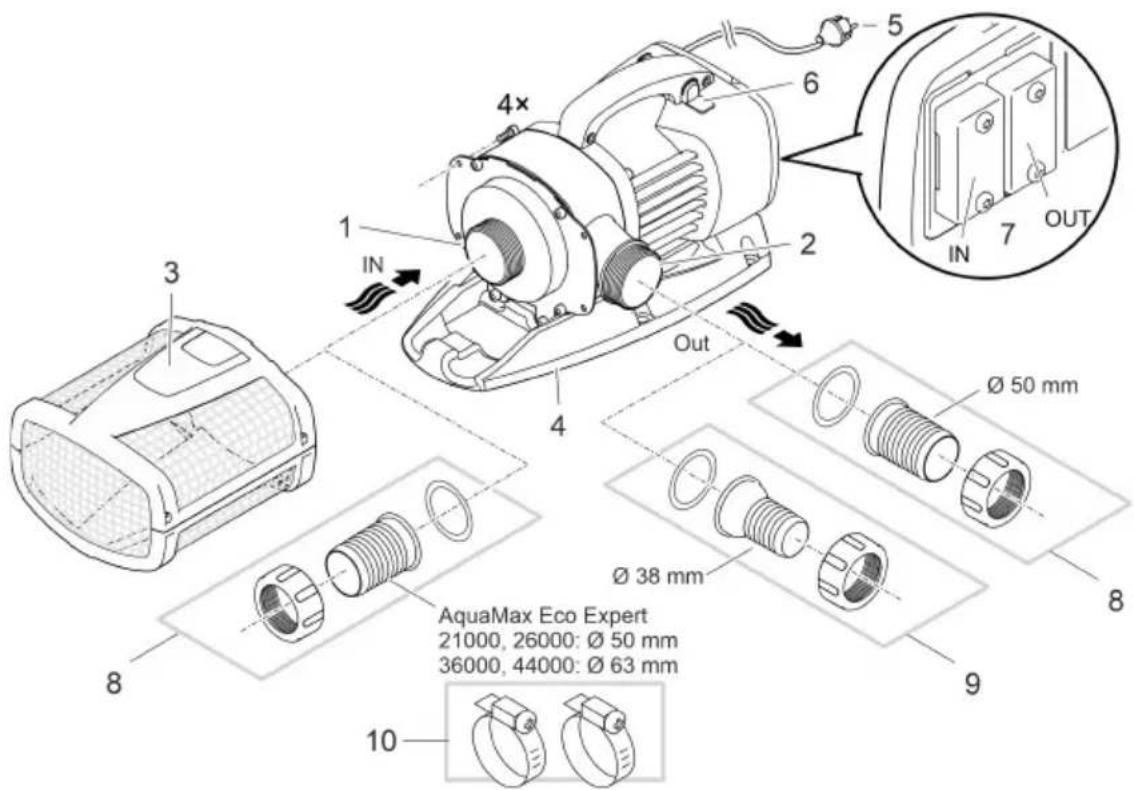

• Glede na EMC (elektromagnetno vzdržljivost) je to naprava razreda A. V bivanjskih okoljih lahko povzroči radijske motnje. Uporabnik je dolžan izvesti ustrezne ukrepe.290 Opis izdelka Pregled

• S cevno šobo (8) za suho namestitev.

Izhod (tlačna stran)

Priključitev povratnega toka v ribnik (npr. preko potoka).

Izhod lahko s predelavo usmerite navzgor.

S krmiljenjem lahko regulirate moč črpalke.

Brez krmiljenja deluje vklopljena črpalka stalno s polno močjo.

Obstaja nevarnost za ljudi s srčnim spodbujevalnikom.

Napravo zaščitite pred neposrednimi sončnimi žarki.

Različice namestitve

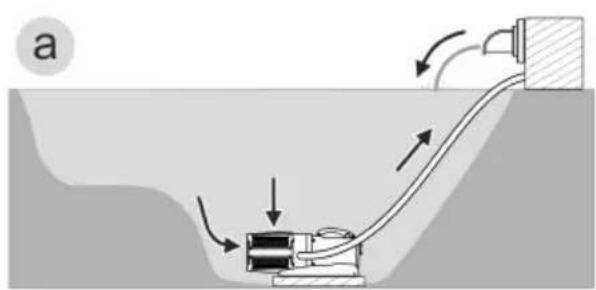

• Različica (a): Potopna namestitev črpalke – Črpalka namestite v ribnik oz. bazen. – Črpanje vode prek filtrirna košare.

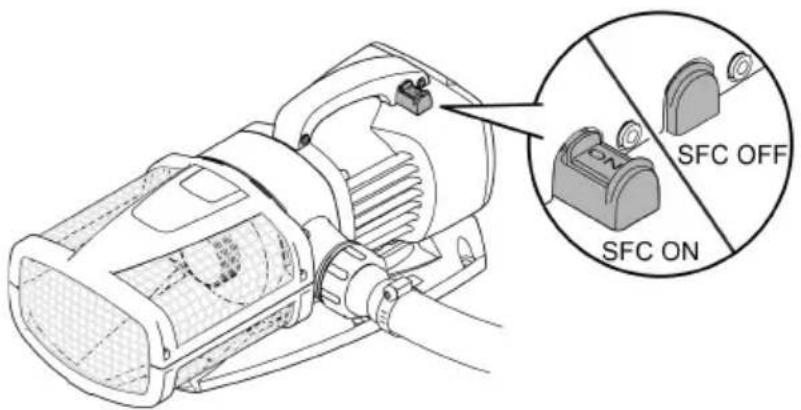

• Različica (b): Suha postavitev črpalke – Črpalka se brez filtrirne košare postavi zunaj ribnika oz. bazena, vendar pod nivojem vode. – Črpanje vode prek satelitska filtra ali skimmerja.292 Seasonal Flow Control (SFC) Funkcija SFC inteligentno regulira vodno količino oz. črpalno višino s temperaturo vode. S tem zagotovi prilagajanje moči črpalke trenutnim ekološkim pogojem v ribniku in s kroženjem vode, ki je odvisno od temperature, podpira biologijo ribnika (obratovanje pozimi, obratovanje v preho- dnem obdobju, obratovanje poleti).

• Če je funkcija SFC aktivna, črpalka razlikuje med... – Zimskim delovanjem (temperatura vode je nižja od +10 °C) – Prehodnim delovanjem (temperatura vode je +10.... +17 °C) – Poletnim delovanjem (temperatura vode je višja od +17 °C) Zadevne karakteristike najdete na spletnem naslovu www.oase.com v razdelku izdelkov »Po- topne črpalke«.

• Funkcijo SFC lahko aktivirate samo pri potopni postavitvi!

• Pri uporabi skimerja ali satelitskega filtra se priporoča, da je treba izključiti funkcijo SFC odvi- sno od naprave.

Postavitev in priklop Črpalko lahko namestite potopljeno (v vodi) ali na suhem (izven vode). Uporaba črpalke je dovoljena le ob upoštevanju navedenih vodnih vrednosti. (→ Dovoljene vre- dnosti vode)

• Bazenska ali slana voda lahko poškodujeta optiko naprave. Tovrstne poškodbe garancija izklju- čuje.

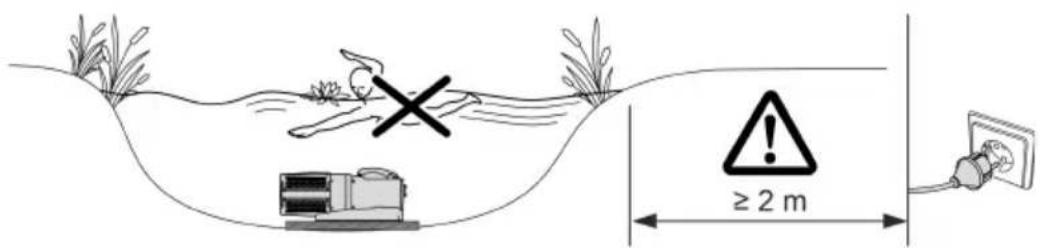

OPOZORILO Če naprava obratuje v kopalnem ribniku, lahko pride do smrti ali hudih telesnih poškodb. Zaradi okvarjenih električnih delov naprave je voda pod nevarno električno napetostjo. Naprava lahko obratuje le, če v vodi ni ljudi. PREVIDNO Vrtljive komponente v območju sesalnega ali tlačnega nastavka. Če segate v nastavke, so možne poškodbe. Še posebej upoštevajte: Naprava, ki se je zaustavila zaradi preobremenitve, se lahko nepričako- vano zažene! Ne segajte v odprtino sesalnega ali tlačnega nastavka, ko je električni vtič priključen. Če so nastavki med delovanjem prosto dostopni, npr. če cevi niso priključene, zavarujte na- stavke z zaščito pred dotikom. Zaščita za stik je na voljo kot dodatna oprema. Nobena od komponent naprave ne sme biti dlje časa izpostavljena neposredni sončni sve- tlobi, ker lahko tako pride do poškodb. Po potrebi uporabite zaščitni pokrov.294 Obračanje ohišja črpalke Izhod črpalke je lahko usmerjen na naslednji način:

• Vodoravno, usmerjeno desno (privzeto).

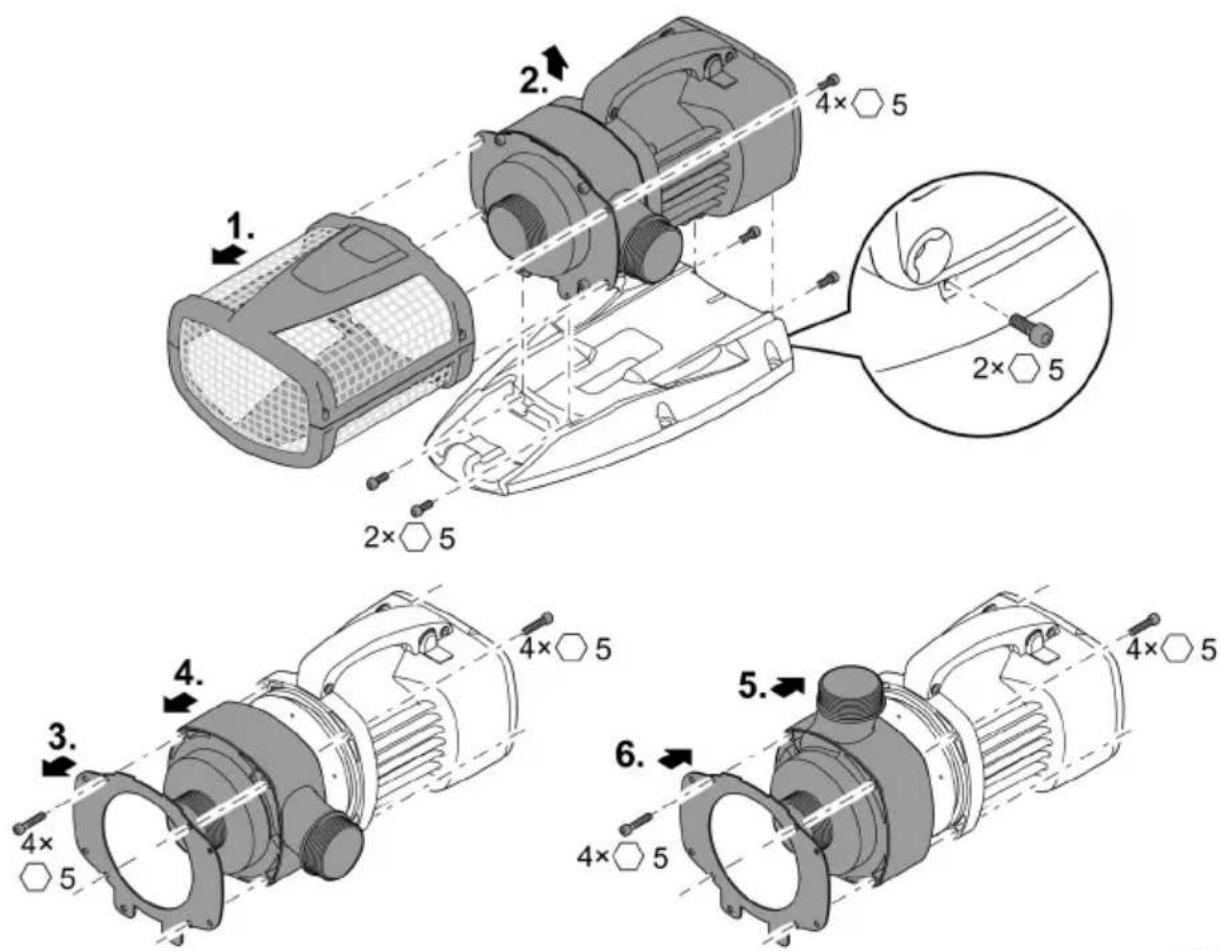

• Navpično, obrnjeno navzgor (potrebna predelava).

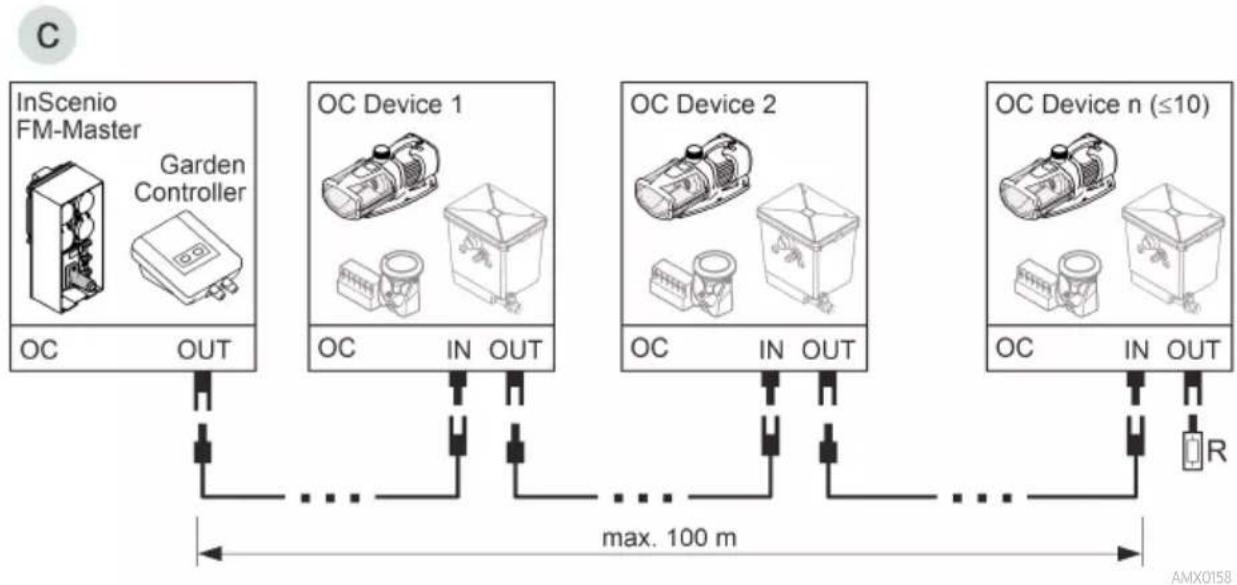

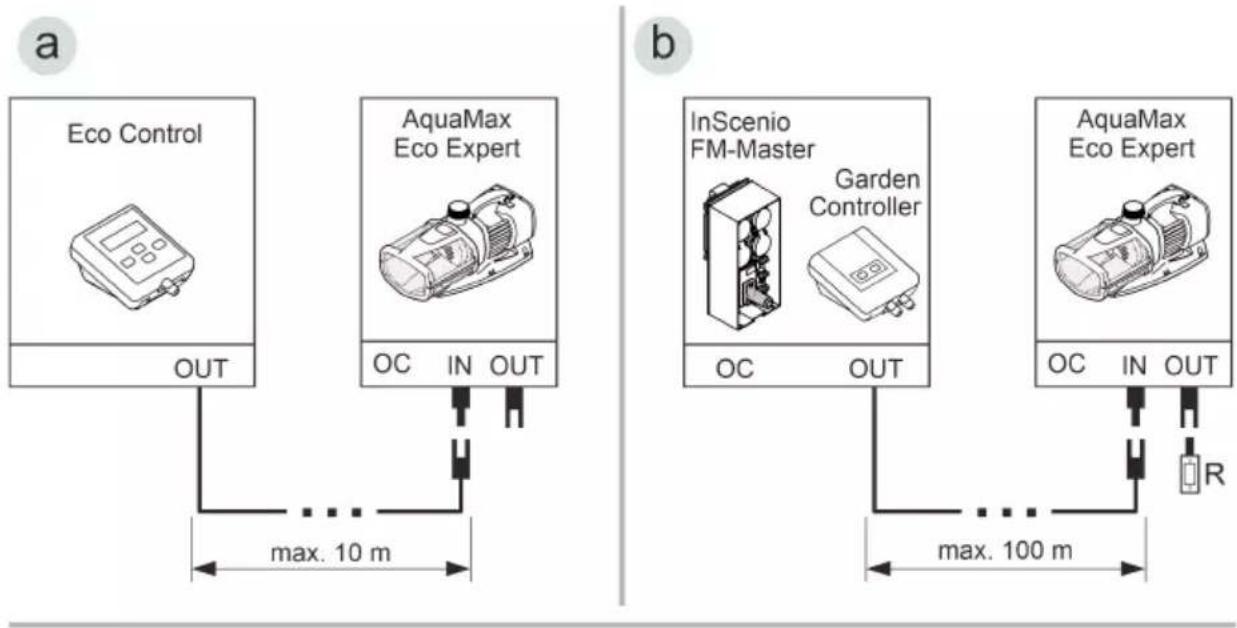

Povezovanje krmiljenja Črpalka lahko deluje s krmiljenjem ali brez njega.

• S krmiljenjem lahko regulirate moč črpalke.

• Brez krmiljenja deluje vklopljena črpalka trajno s polno močjo. Združljiva krmiljenja (opcijsko):

• Eco Control Inteligentno krmiljenje za črpalko.

• Incenio FM-Master Home/Cloud Garden Controller Home/Cloud Prek aplikacije »OASE Control« lahko krmilite do 10 naprav OASE, ki se lahko krmilijo (črpalke, filtri, luči). Informacije o tem lahko najdete na spletnem naslovu www.oase.com v razdelku »Pametno kr- miljenje naprav in osvetlitve«.

NASVET Naprava se poškoduje, če voda vdre v priključek. Zaprite priključek ali nanj namestite zaščitni pokrovček. Gumijasto tesnilo mora biti čisto in mora se točno prilegati. Poškodovano gumijasto tesnilo morate zamenjati. Če se vtična povezava prekine, je treba za- menjati staro gumijasto tesnilo (> 2 leti). Vtično povezavo ali zaščitni pokrov vedno pritrdite z obema vijakoma.SL

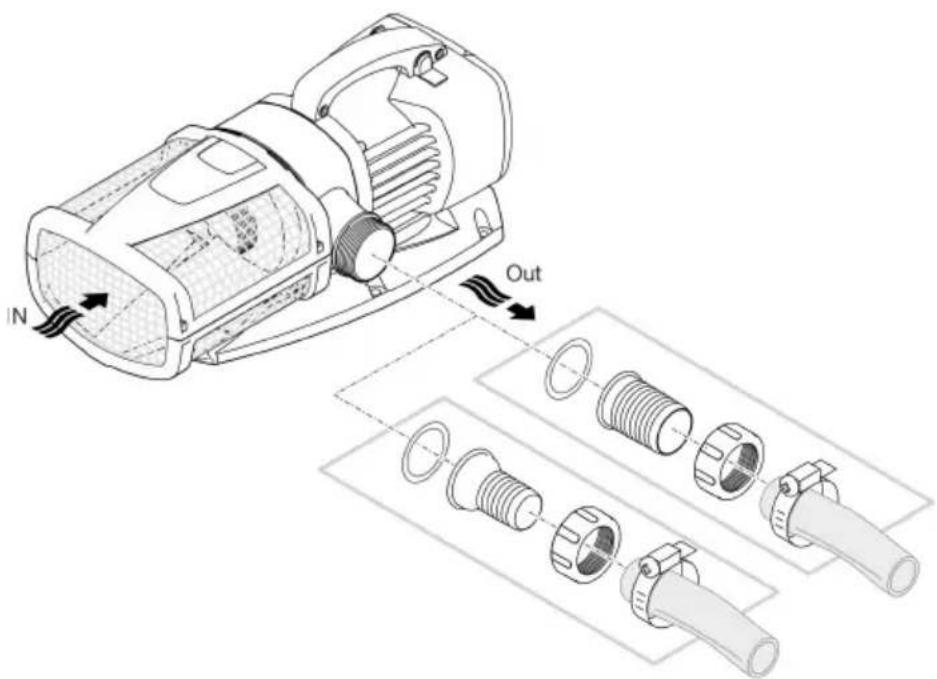

Postavitev naprave pod gladino Priključitev

Vtiča še ne vstavljajte v vtičnico! Postavitev

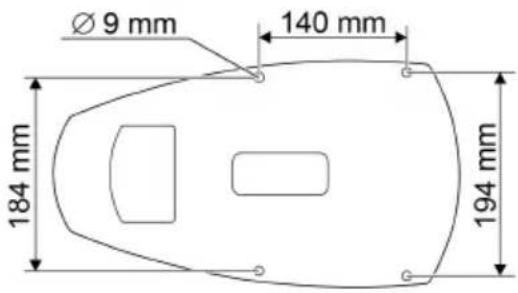

• Črpalko namestite vodoravno na trdni podlagi.

• Poskrbite, da bo črpalka stabilno nameščena.

• Če je voda muljasta oz. umazana, priporočamo, da črpalko oz. komponente, priključene na se- salni strani (skimer, satelitski filter, talni odtok itd.) postavite dvignjene od tal. S tem se zmanjša vsesavanje delcev, kar podaljša življenjsko dobo tekalne enote.

• Črpalko uporabljajte samo, če je prekrita z vsaj 10 cm vode. V nasprotnem primeru lahko vse- sava zrak.

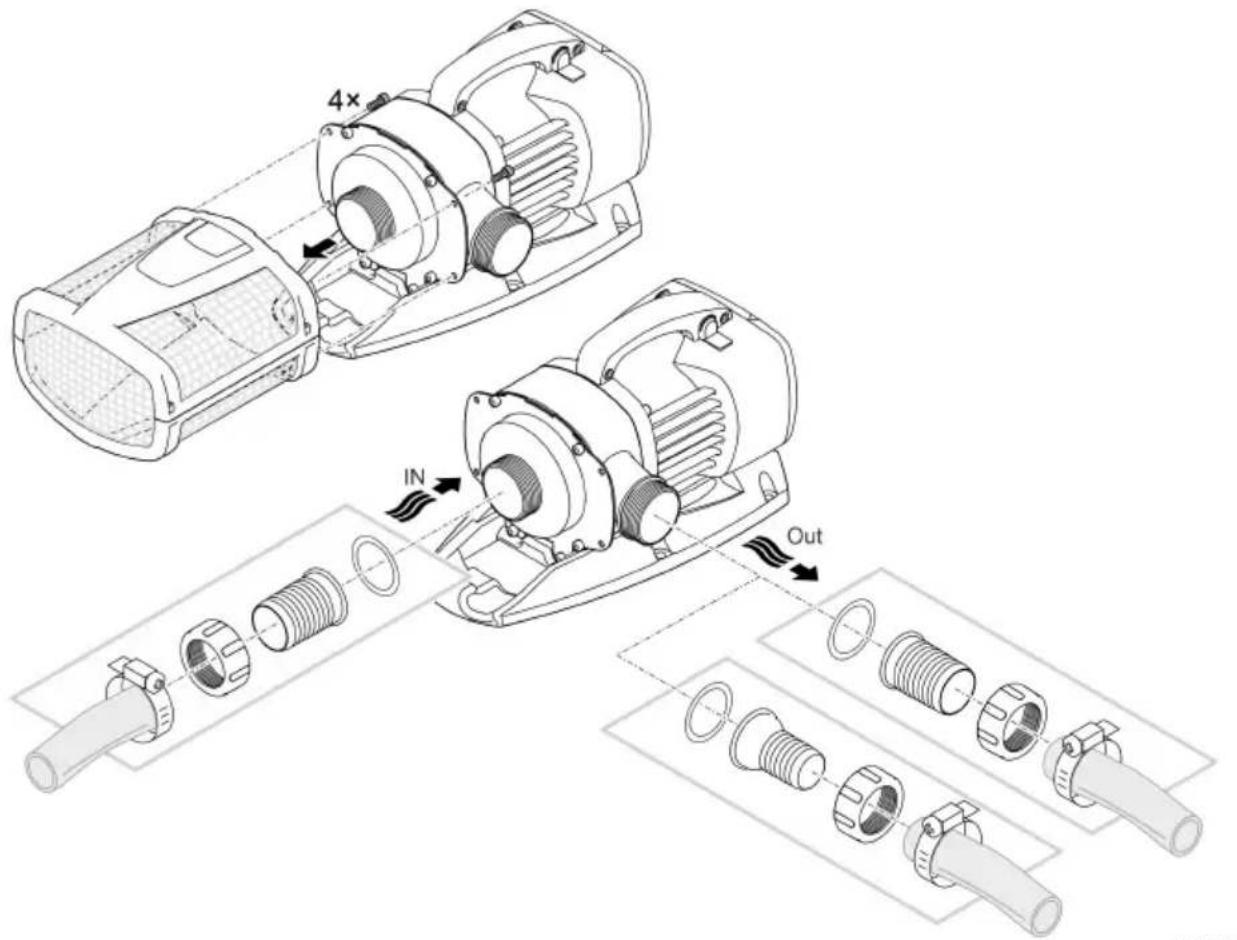

Črpalko lahko enostavno izvlečete iz vode z vlečno vrvjo. − Potegnite vlečno vrv skozi okrogle odprtine na spodnji lupini filtra in jo zavozlajte.298 Postavitev naprave na suhem Priključitev

• Na vhod (IN) in izhod (OUT) lahko priključite gibke ali toge cevi. – Priključki za gibke cevi so vključeni v obseg dobave. Njihova montaža je opisana v nadaljeva- nju.

• Skozi črpalko lahko prehajajo delci, veliki do 11 mm. Če so delci večji, se črpalka zamaši. Priporo- čamo, da na sesalni strani namestite filter ali skimer.

Vtiča še ne vstavljajte v vtičnico!SL

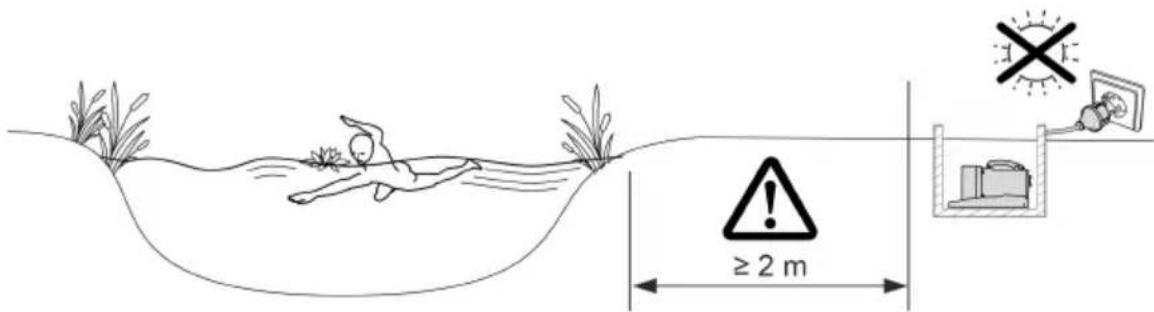

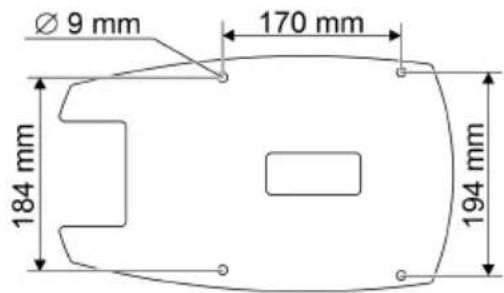

• Črpalko namestite vodoravno na trdni podlagi.

• Poskrbite, da bo črpalka stabilno nameščena.

• Črpalka ne sme biti izpostavljena neposredni sončni svetlobi.

AMX0162300 Zagon NASVET Naprava bo uničena, če jo boste uporabljali s senčnikom. Vsebuje občutljive električne sestavne dele. Naprave ne smete priključiti v senčni priključek. NASVET Črpalka ne sme delovati na suho. V nasprotnem primeru se lahko črpalka okvari. Črpalko uporabljajte samo, ko je potopljena ali poplavljena.

• Izklop: Omrežni vtič izvlecite iz omrežne vtičnice. Environmental Function Control (EFC) Črpalka po zagonu in nato v obratovanju vsakih 20 ... 40 minut predprogramirani samodejni pre- skus delovanja (okoljsko reguliranje – Environmental Function Control (EFC)). Črpalka zazna, ali se nahaja v stanju teka na suho, blokade, oziroma ali je potopljena. V primeru teka na suho ali blo- kade se črpalka samodejno izključi po 60 do 120 sekundah. V primeru motnje prekinite napajanje z električnim tokom in »potopite črpalko« oz. odstranite oviro. Ko odpravite napako, lahko po- novno zaženete napravo.SL

Čiščenje in vzdrževanje PREVIDNO Nevarnost poškodb zaradi nepredvidljivega zagona. Funkcije notranjega nadzora naprave lahko izklopijo napravo in jo samodejno ponovno vklopijo. Pred deli na napravi izvlecite omrežni vtič. NASVET Ne uporabljajte agresivnih čistil ali kemičnih raztopin. Ta sredstva lahko poškodujejo ohišje, vpli- vajo na delovanje naprave in škodujejo živalim, rastlinam ter okolju. Napravo, če je mogoče, čistite samo s čisto vodo in mehko krtačo oz. gobo, pri trdovratni uma- zaniji si pomagajte s priporočenimi čistilnimi sredstvi.

• Izvlecite omrežni vtič in odstranite vse priključke.

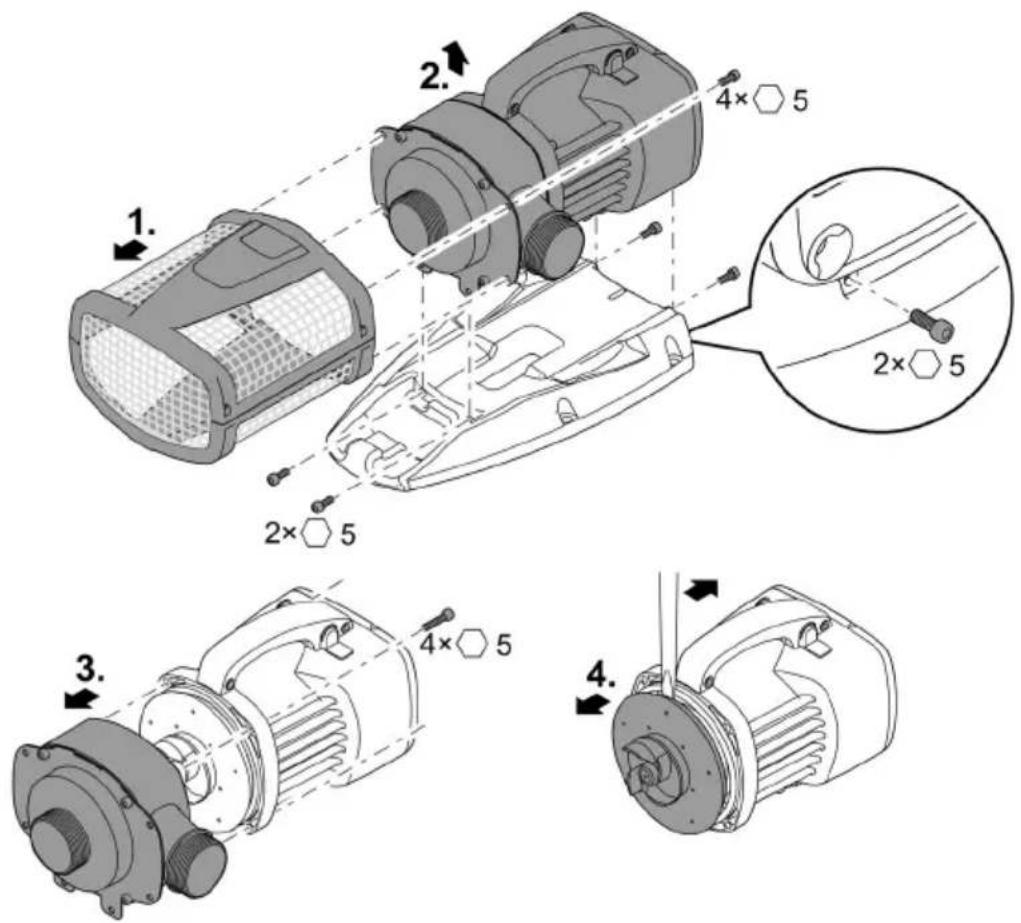

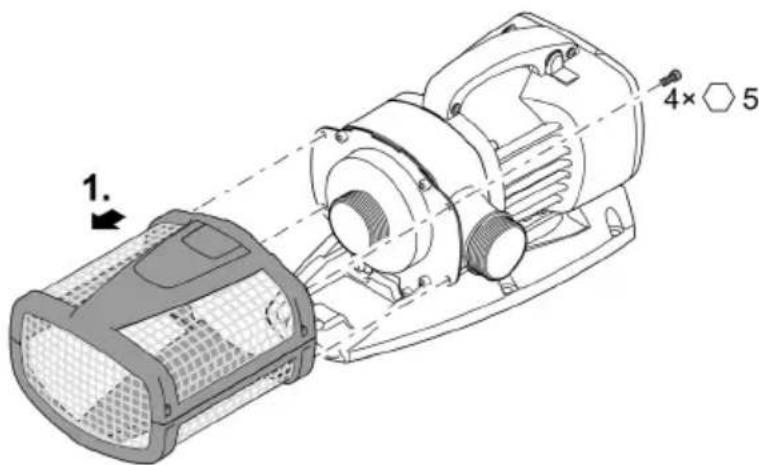

• Napravo razstavite, kot je prikazano na sliki.

Čiščenje naprave Napravo čistite po potrebi, vendar vsaj 2-krat letno. − Na črpalki očistite predvsem tekalno enoto in ohišje črpalke.

• Priporočeno čistilno sredstvo pri trdovratnih poapnitvah: – Čistilo za črpalke PumpClean družbe OASE. – Hišna čistila, ki ne vsebujejo kisa ali klora.

• Po čiščenju morate vse dele temeljito izprati z vodo.302 Čiščenje/zamenjava tekalne enote NASVET Tekalna enota se vpelje v blok motorja skozi ležaj. Ta ležaj je obrabni del in ga je treba zamenjati istočasno s tekalno enoto. Za zamenjavo ležaja so potrebni posebno znanje in orodje. Ležaj dajte zamenjati strokovnjaku družbe OASE ali pa črpalko pošljite družbi OASE. NASVET Tekalna enota vsebuje močne magnete, ki privlačijo magnetne delce (npr. železne opilke). Delci, ki ostanejo sprijeti, lahko povzročijo nepopravljive poškodbe na tekalni enoti in bloku motorja. S tekalne enote pred vgradnjo skrbno odstranite prijete delce.

• Blok motorja razstavite, kot je prikazano na sliki.

Skladiščenje/Prezimovanje Naprava je varna pred zmrzaljo do temperature minus 20 °C. Če nameravate skladiščiti napravo izven območja ribnika, jo predhodno temeljito očistite in preverite glede poškodb ter je hranite potopljeno ali napolnjeno z vodo. Omrežnega vtiča ne potapljajte pod vodno gladino! Odpravljanje motenj Motnja Vzrok Ukrep Črpalka se ne zažene. Ni omrežne napetosti. Preverite omrežno napetost. Ni krmilne napetosti (samo pri opcijskem zunanjem krmiljenju)

Preverite povezavo z omrežjem OASE Eco Control ali OASE Control; po potrebi poleg tega vklopite črpalko Dovodne cevi so prepognjene Dovodne cevi položite brez pregibov Zamašeni dovodi Preverite/očistite dovodne cevi Tekalna enota je blokirana Odpravite blokado, preverite, ali je tekalna enota lahko gibljiva Črpalka ne črpa

Količina črpanja ne zadostuje

Cevi skrajšajte na potrebni minimum, od- stranite nepot rebne povezovalne dele, uporabite cevi z večjimi premeri Tekalna enota težko deluje

Preverite, ali se tekalne enote z lahkoto premikajo Črpalka se po kratkem delova- nju izklopi

Voda je močno onesnažena Očistite črpalko Tekalna enota je blokirana Odpravite blokado, preverite, ali je tekalna enota lahko gibljiva Črpalka je delovala na suho Preverite/očistite dovodne cevi, povečajte višino potopa (najm. 10 cm pod vodno gla- dino)

Upoštevajte najvišjo dovoljeno t empera- turo vode. (→ Tehnični podatki)304 Tehnični podatki Podatki o napravi Opis

Najv. višina črpanja

8,0 8,5 9,0 9,5 Razred zaščite

Med delovanjem in konvekcijo

Dolžina priključnega kabla

• Ležaj v bloku motorja Odlaganje odpadkov NASVET Te naprave ne smete zavreči med gospodinjske odpadke. Napravo odstranite skozi za to predviden sistem sprejemanja odpadkov. Če imate kakršna koli vprašanja, se obrnite na lokalno podjetje za odstranjevanje odpadkov. Tam boste prejeli informacije o tem, kako pravilno odstraniti napravo. Pred tem naredite napravo neuporabno tako, da odrežete kabel.306 Originalni priručnik.
