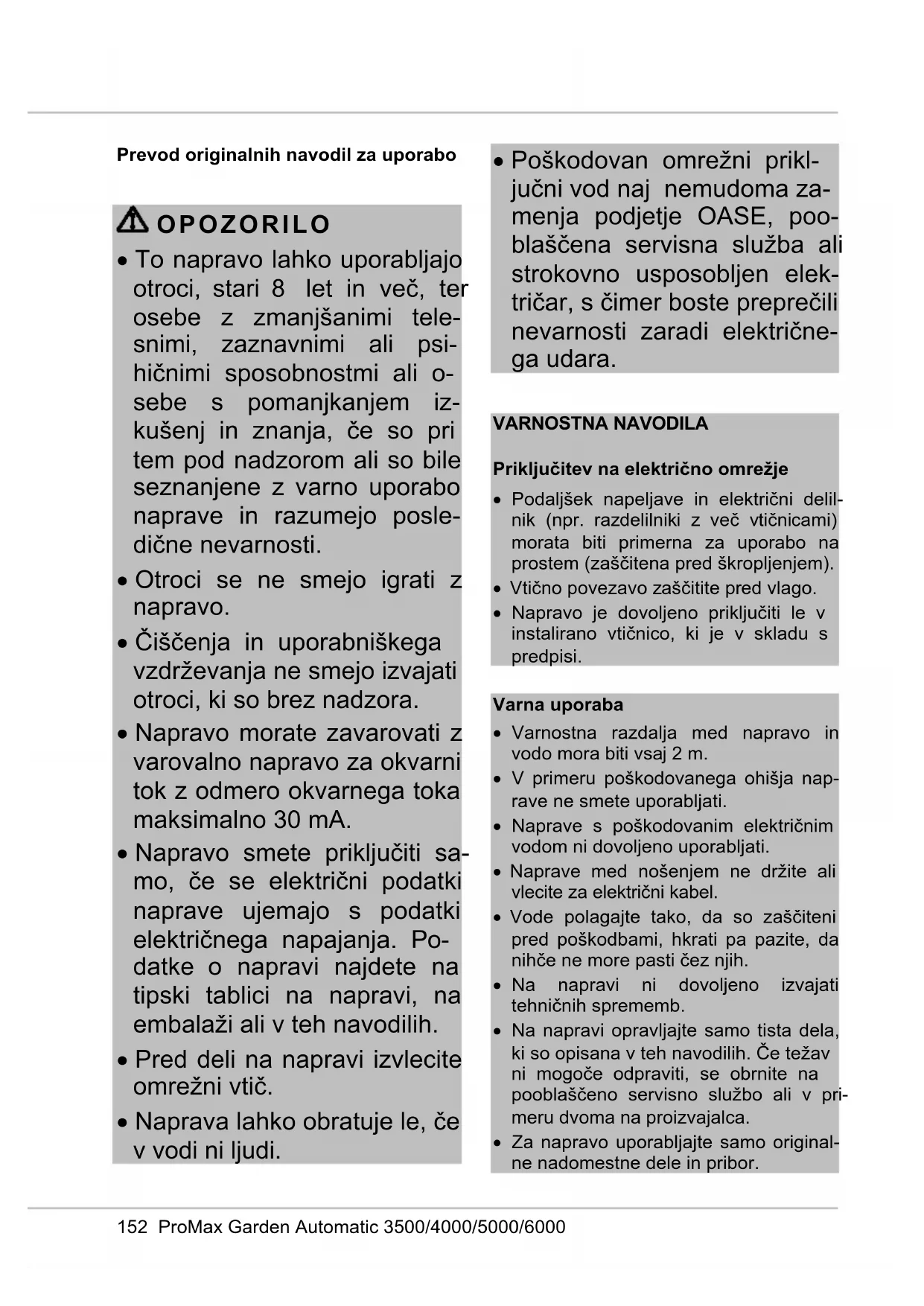

• To napravo lahko uporabljajo otroci, stari 8 let in več, ter osebe z zmanjšanimi tele- snimi, zaznavnimi ali psi- hičnimi sposobnostmi ali o- sebe s pomanjkanjem iz- kušenj in znanja, če so pri tem pod nadzorom ali so bile seznanjene z varno uporabo naprave in razumejo posle- dične nevarnosti.

• Otroci se ne smejo igrati z napravo.

• Čiščenja in uporabniškega vzdrževanja ne smejo izvajati otroci, ki so brez nadzora.

• Naprava lahko obratuje le, če v vodi ni ljudi.

• Poškodovan omrežni prikl- jučni vod naj nemudoma za- menja podjetje OASE, poo- blaščena servisna služba ali strokovno usposobljen elek- tričar, s čimer boste preprečili nevarnosti zaradi električne- ga udara. VARNOSTNA NAVODILA Priključitev na električno omrežje

• Podaljšek napeljave in električni delil- nik (npr. razdelilniki z več vtičnicami) morata biti primerna za uporabo na prostem (zaščitena pred škropljenjem).

• Vtično povezavo zaščitite pred vlago.

• Napravo je dovoljeno priključiti le v instalirano vtičnico, ki je v skladu s predpisi. Varna uporaba

• Varnostna razdalja med napravo in vodo mora biti vsaj 2 m.

• V primeru poškodovanega ohišja nap- rave ne smete uporabljati.

• Vode polagajte tako, da so zaščiteni pred poškodbami, hkrati pa pazite, da nihče ne more pasti čez njih.

• Na napravi ni dovoljeno izvajati tehničnih sprememb.

• Na napravi opravljajte samo tista dela, ki so opisana v teh navodilih. Če težav ni mogoče odpraviti, se obrnite na pooblaščeno servisno službo ali v pri- meru dvoma na proizvajalca.

• Pri neupoštevanju lahko pride do smrti ali hudih telesnih poškodb. OPOMBA Informacije, ki so namenjene boljšemu razumevanju ali preprečevanju morebitne materialne ali okoljske škode. Reference v teh navodilih A Sklic na eno sliko, npr. sliko A.

Nosilni ročaj s tipko za vklop/izklop (13)

Vijak za izpuščanje vode

• Prečrpavanje in izčrpavanje tekočine iz rezervoarjev ali bazena.

• Namakanje in zalivanje.

• Črpanje čiste vode ali deževnice.

• Odstranjevanje vode iz vodnjaka. – Le za namakanje in zalivanje!

• Odstranjevanje vode iz sodov za deževnico ali cistern. – Velikost zrn delcev v vodi: največ 2 mm.

• Obratovanje ob upoštevanju tehničnih podatkov. (→ Tehnični podatki)

• Samo za zasebno uporabo. Morebitna napačna uporaba Za napravo veljajo naslednje omejitve:

• Ne uporabljajte dolgotrajno (npr. trajno vnovično kroženje pri ribniku).

• Ne uporabljajte v povezavi s kemikali- jami, živili, lahko vnetljivimi ali eksplo- zivnimi materiali.

NAPOTEK Če želite zmanjšati hrup črpalke, poveži- te črpalko pri fiksni namestitvi prek prila- godljivih, tlačno odpornih cevovodov s cevno mrežo. OPOMBA Če črpalko uporabljate za ojačanje tlaka, na tlačni strani ne smete preseči najvišjega dovoljenega notranjega tlaka, ki znaša 6 barov.

• Tlak črpalke se prišteva k predtlaku.

• Primer: Predtlak = 1 bar, najv. tlak črpalke = 4,5 barov, skupni tlak = 5,5 barov.

• Črpalko postavite vodoravno na suho območje tako, da je stabilna. – Pri fiksni namestitvi poskrbite, da je mogoče pod izpustni vijak postaviti primerno veliko lovilno posodo za praznjenje črpalke.

• Po možnosti postavite črpalko višje od vodnega rezervoarja, iz katerega je treba črpati. Sicer je treba med črpalko in sesalno cev montirati tlačno odporen ventil.

• Uporabite le za vsesavanje primerne vakuumske cevi na tlačni strani in na sesalni strani. NAPOTEK OASE priporoča: Sesalno cev dodatno pritrdite (npr. povežite z moznikom), da razbremenite črpalko teže.

DELOVANJE Zagon naprave Pred uporabo je treba črpalko napolniti in odzračiti sesalni vod. Odzračevanje se- salnega voda lahko traja nekaj minut. Postopek je naslednji:

3. V odprtino za dolivanje na predfiltru

vlivajte vodo, dokler se ne začne preli- vati. Odpiralo protipovratnega ventila odpirajte toliko časa, dokler voda ne izpodrine zraka, ki je morda še prisoten v filtru.

– Črpalka je pripravljena na uporabo.

6. Vklopite črpalko. (→ Upravljanje)

– Črpalka začne takoj črpati. V vodi, ki odteka, je še nekaj zraka. NAPOTEK Če po 5 minutah ne pride do vsesavanja vode, zažene črpalka zaščito pred tekom na suho.

7. Zaprite pregrado tlačnega voda, takoj

ko v vodi, ki izteka, ni več zraka. Se- salni vod je zdaj odzračen.

Zaustavitev naprave NAPOTEK Po uporabi črpalko sperite s čisto vodo. Postopek je naslednji:

1. Izklopite črpalko

le, vgrajene v sesalni vod. – Po izključitvi lahko preostala voda odteče v cev in izstopi iz črpalke prek sesalne odprtine. Pri popolnem razstavljanju črpalke:

6. Vijak za izpuščanje vode odvijte in

omogočite odtekanje preostale vode tako, da nagnete črpalko.

7. Vijak za izpuščanje vode znova privijte.

• Med delovanjem senzorji nadzorujejo vodni pretok in vodni tlak, da bi črpalko zaščitili npr. pred suhim tekom. Odvis- no od dogodka (črpalna moč je preniz- ka ali pa je vodni tlak nižji od 1,5 barov) črpalka preklopi v obratovalno stanje pripravljenosti ali pa se izklopi.

• Lučke LED na tipki za vklop/izklop signalizirajo posamezno obratovalno stanje s svetenjem ali utripanjem. (→ Obratovalno stanje in pripadajoči prikazi lučk LED) Načini obratovanja Način A (stanje ob dobavi):

• Črpalko povežite z električnim om- režjem. – Ko svetijo vsi indikatorji LED, je črpalka pripravljena na obratovanje (stanje pripravljenosti). (→ Obratovalno stanje in pripadajoči prikazi lučk LED)

• Vklop: Tipko za vklop/izklop držite manj kot 3 sekunde.

• Črpalka se vklopi takoj, ko je povezana z električnim omrežjem. Zamenjava načina

• Tipko za vklop/izklop držite najmanj 10 sekund. – Aktiven je način A: Modri, rumeni in rdeči indikator LED zasvetijo enkrat. – Aktiven je način B: Modri, rumeni in rdeči indikator LED utripajo 3-krat. Ponovni vklop črpalke po okvari Kadar se črpalka izklopi zaradi okvare, svetita rumeni in rdeči indikator LED.

• Tipko za vklop/izklop držite najmanj 3 in največ 6 sekund, da bi vklopili črpalko.

Črpalka je pripravljena na obratovanje Vklopite črpalko

Brez napak, črpalka deluje

Brez napak, črpalka je v stanju pripravljenosti

Črpalka ne črpa vode

pnja zaščite pred tekom na suho Vzdrževanje

1×/sekundo Črpalka ne črpa vode

• 2. stopnja zaščite pred tekom na suho Vzdrževanje

2×/sekundo Črpalka ne črpa vode VzdrževanjeDE

• 3. stopnja zaščite pred tekom na suho

• Na 4. stopnji preklopi črpalka na način čakanja

4. stopnja zaščite pred tekom

na suho. Črpalka je v načinu čakanja 120 sekund, nato se znova začne cikel, še največ 2-krat. Izvedite vzdrževanje ali poiščite vzrok

1×/sekundo Cikel pregleda. Zaščita pred iztekanjem se zažene po 60 min., največ 2 cikla. Vzdrževanje

Ponovni vklop črpalke po okvari Kadar se črpalka izklopi zaradi okvare, svetita rumeni in rdeči indikator LED.

ODPRAVLJANJE MOTENJ Motnja Vzrok Ukrep Črpalka se ne zažene Črpalka je izklopljena Vklopite črpalko Električno napajanje je prekinjeno Preverite električne vtične povezave Sprožila se je varovalna naprava za okvarni tok Izklopite črpalko in izvlecite omrežni vtič. Nato stopite v stik s servisom OASE Črpalka dalj časa ni delovala (npr. zimski premor). Tekalno kolo se je zaskočilo Vstavite izvijač skozi zadnjo servisno odprtino, ga obračajte in tako sprostite tekalno kolo. Črpalka ne črpa ali pa črpanje ni zadost-

Črpalka ni dovolj napolnjena z vodo Napolnite črpalko in se prepričajte, da vlita voda ne odteka na tlačni strani Tlačni vod je zaprt

• Odprite odjemno mesto na tlačni strani

• Tlačno cev položite tako, da ni prepognjena Sesalni vod je zaprt

• Očistite priključno sesal- no stran in sesalni vod

• Sesalno cev položite tako, da ni prepognjena Netesnost na sesalni strani Odpravite netesnost na sesalni strani Tesnilo pokrova filtra je poško- dovano Zamenjajte tesnilo pokrova filtra Filtrirni vložek črpalke je zamašen Očistite ali zamenjajte filter in pokrov filtra Filtrirni vložek črpalke se prehitro zamaši Namestite zunanji, večji predfilter (dodatna oprema) Črpalka se po krat- kem delovanju izklopi Zaščita pred preobremenitvijo je izklopila črpalko zaradi pregrevan-

• Pustite črpalko, da se ohladi Črpalko je izklopila zaščita pred tekom na suho Očistite sesalno odprtino in sesalni vod Zamašitev na sesalni strani Očistite sesalno odprtino in sesalni vod Pretočno kolo se težko vrti ali je blokirano Očistite ali zamenjajte pre- točno kolo. Protipovratni ventil je okvarjen Stopite v stik s servisom OASEDE

OPOZORILO Nevarnost telesnih poškodb zaradi vroče vode! Opekline na telesnih delih.

• Pri okvarjeni elektroniki ali manjka- jočem dovajanju vode na sesalni strani se lahko voda, ki je še v črpalki, močno segreje.

• Preden izvajate dela na napravi, odklopite napravo iz omrežne nape- tosti.

• Črpalko odklopite iz električnega om- režja prek varovalke v hiši ali pa izvle- cite vtič iz vtičnice in pustite vodo, da se ohladi. NAPOTEK Priporočilo za redno čiščenje:

• Napravo čistite po potrebi, vendar vsaj 2-krat letno.

• Ne uporabljajte agresivnih čistil ali kemijskih raztopin, ker lahko poškodu- jejo ohišje ali vplivajo negativno na de- lovanje naprave.

• Po čiščenju morate vse dele temeljito izprati z vodo.

Čiščenje filtra Postopek je naslednji:

1. Izklopite črpalko.

redu. Čiščenje/menjava pretočnega kolesa Postopek je naslednji:

1. Izklopite črpalko.

Naprava ni zaščitena pred zmrzaljo in jo je treba v primeru, da pričakujete zmrzal, odstraniti in shraniti. Napravo pravilno skladiščite takole:

• Izpraznite napravo kolikor je mogoče, jo temeljito očistite in preverite, ali ima kakšno okvaro.

• Izpraznite vse gibke cevi, cevovode in priključke, kolikor je mogoče.

• Napravo temeljito očistite in preverite, ali je poškodovana; poškodovane dele zamenjajte.

• Napravo skladiščite na suhem mestu s temperaturo nad lediščem.

• Odprte konektorje zaščitite pred vlago in umazanijo.

• Tekalno kolo ODLAGANJE ODPADKOV OPOMBA Te naprave ne smete zavreči med gospodinjske odpadke.

• Onemogočite uporabo naprave tako, da prerežete kable in ga predajte službi za odstranjevanje odpadkov.

NADOMESTNI DELI Z uporabo originalnih delov podjetja OASE je naprava še naprej varna in brezhibno deluje.

Naznačena moč največ

5,8 Dovoljen notranji tlak največ bar

Količina črpanja največ l/h

Višina črpanja največ

Višina sesanja največ

Zaščita pred tekom na suho

Senzor Senzor Senzor Senzor Velikost zrn največ

Priključna napeljava Dolžina
