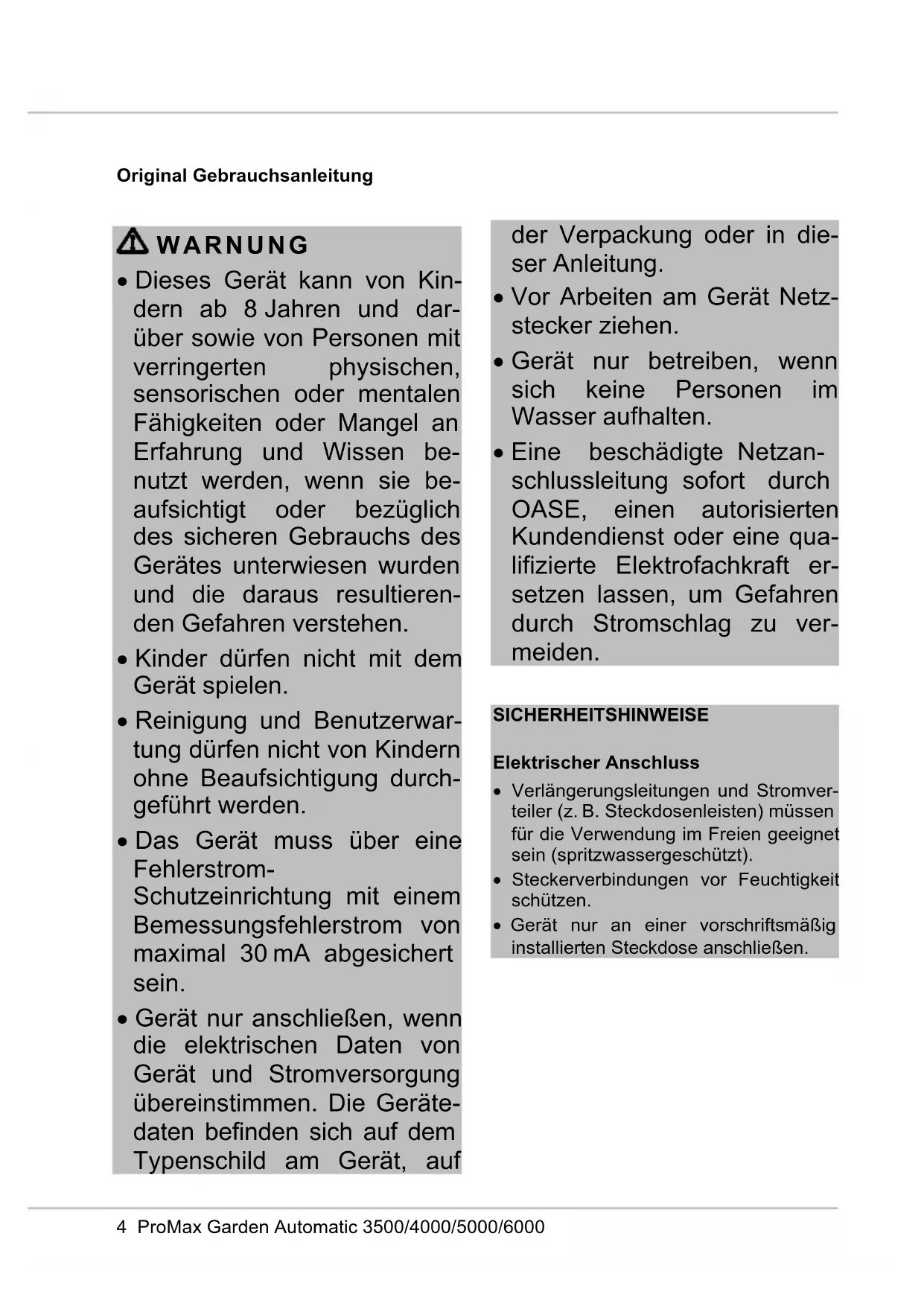

BEDIENUNGSANLEITUNG ProMax Garden Automatic 60005 OASE

Original Gebrauchsanleitung

• Dieses Gerät kann von Kin- dern ab 8 Jahren und dar- über sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen be- nutzt werden, wenn sie be- aufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultieren- den Gefahren verstehen.

• Kinder dürfen nicht mit dem Gerät spielen.

• Reinigung und Benutzerwar- tung dürfen nicht von Kindern ohne Beaufsichtigung durch- geführt werden.

• Das Gerät muss über eine Fehlerstrom- Schutzeinrichtung mit einem Bemessungsfehlerstrom von maximal 30 mA abgesichert sein.

• Gerät nur anschließen, wenn die elektrischen Daten von Gerät und Stromversorgung übereinstimmen. Die Geräte- daten befinden sich auf dem Typenschild am Gerät, auf der Verpackung oder in die- ser Anleitung.

• Vor Arbeiten am Gerät Netz- stecker ziehen.

• Gerät nur betreiben, wenn sich keine Personen im Wasser aufhalten.

• Eine beschädigte Netzan- schlussleitung sofort durch OASE, einen autorisierten Kundendienst oder eine qua- lifizierte Elektrofachkraft er- setzen lassen, um Gefahren durch Stromschlag zu ver- meiden. SICHERHEITSHINWEISE Elektrischer Anschluss

• Verlängerungsleitungen und Stromver- teiler (z. B. Steckdosenleisten) müssen für die Verwendung im Freien geeignet sein (spritzwassergeschützt).

• Steckerverbindungen vor Feuchtigkeit schützen.

• Gerät nur an einer vorschriftsmäßig installierten Steckdose anschließen.5

• Der Sicherheitsabstand des Gerätes zum Wasser muss mindestens 2 m be- tragen.

• Bei defektem Gehäuse darf das Gerät nicht betrieben werden.

• Bei defekter elektrischer Leitung darf das Gerät nicht betrieben werden.

• Gerät nicht an der elektrischen Leitung tragen oder ziehen.

• Leitungen geschützt vor Beschädigun- gen verlegen und darauf achten, dass niemand darüber fallen kann.

• Niemals technische Änderungen am Gerät vornehmen.

• Nur die Arbeiten am Gerät durchfüh- ren, die in dieser Anleitung beschrie- ben sind. Wenn sich Probleme nicht beheben lassen, eine autorisierte Kun- dendienststelle oder im Zweifelsfall den Hersteller kontaktieren.

• Nur Original-Ersatzteile und -Zubehör für das Gerät verwenden. ÜBER DIESE GEBRAUCHSANLEITUNG Mit dem Kauf des Produkts ProMax Garden Automatic 3500/4000/5000/6000 haben Sie eine gute Wahl getroffen. Lesen Sie vor der ersten Benutzung des Gerätes die Anleitung sorgfältig und machen Sie sich mit dem Gerät vertraut. Alle Arbeiten an und mit diesem Gerät dürfen nur gemäß der vorliegenden An- leitung durchgeführt werden. Beachten Sie unbedingt die Sicherheits- hinweise für den richtigen und sicheren Gebrauch. Bewahren Sie diese Anleitung sorgfältig auf. Bei Besitzerwechsel geben Sie bitte die Anleitung weiter. Warnhinweise in dieser Anleitung Warnhinweise Die Warnhinweise in dieser Anleitung sind durch Signalworte klassifiziert, die das Ausmaß der Gefährdung anzeigen. WARNUNG

• Bezeichnet eine möglicherweise gefährliche Situation.

• Bei Nichtbeachtung kann Tod oder schwerste Verletzung die Folge sein. HINWEIS Informationen, die zum besseren Ver- ständnis oder der Vorbeugung möglicher Sach- oder Umweltschäden dienen. Verweise in dieser Anleitung A Verweis auf eine Abbildung, z. B. Abbildung A.

• Verweis auf ein anderes Kapitel. PRODUKTBESCHREIBUNG Übersicht

Tragegriff mit Ein-/Aus-Taste (13)

Anschluss Druckseite

Rückschlagventilöffner

Wasserablass-Schraube

Netzanschlussleitung

Ein-/Aus-Taste mit LED Statusan- zeige6 ProMax Garden Automatic 3500/4000/5000/6000

Bestimmungsgemäße Verwendung Das in dieser Anleitung beschriebene Produkt ausschließlich wie folgt verwen- den:

• Um- und Auspumpen von Behältern oder Becken.

• Bewässern und Gießen.

• Fördern von klarem Wasser oder Re- genwasser.

• Wasserentnahme aus Brunnen. – Nur zum Bewässern und Gießen!

• Wasserentnahme aus Regentonnen oder Zisternen. – Korngröße von Partikeln im Wasser: max. 2 mm.

• Betrieb unter Einhaltung der techni- schen Daten. (→ Technische Daten)

• Nur für private Zwecke verwenden. Möglicher Fehlgebrauch Für das Gerät gelten folgende Ein- schränkungen:

• Nicht im Langzeitbetrieb (z. B. Dau- erumwälzbetrieb am Teich) verwen- den.

• Nicht geeignet für Salzwasser.

• Niemals Schmutzwasser fördern.

• Nicht an die Hauswasserversorgung anschließen.

• Nicht geeignet für Trinkwasser.

• Nicht in Verbindung mit Chemikalien, Lebensmitteln, leicht brennbaren oder explosiven Stoffen einsetzen.

AUFSTELLEN UND ANSCHLIEßEN HINWEIS Um Geräusche der Pumpe zu reduzie- ren, die Pumpe bei einer Festinstallation über flexible druckfeste Schlauchleitun- gen mit dem Rohrnetz verbinden. HINWEIS Wird die Pumpe zur Druckverstärkung verwendet, darf der max. zulässige In- nendruck von 6 bar auf der Druckseite nicht überschritten werden.

• Der Pumpendruck addiert sich zum Vordruck.

• Beispiel: Vordruck = 1 bar, max. Druck der Pumpe = 4,5 bar, Gesamtdruck = 5,5 bar.

• Pumpe waagerecht und standsicher im Trockenen aufstellen. – Bei Festinstallation darauf achten, dass zum Entleeren der Pumpe ein entsprechend großes Auffanggefäß unter die Ablass-Schraube gebracht werden kann.

• Pumpe nach Möglichkeit höher aufstel- len als das Wasserreservoir, aus dem gepumpt werden soll. Andernfalls zwi- schen Pumpe und Saugschlauch ein druckfestes Ventil montieren.

• Nur saugfeste Vakuumschläuche auf der Druckseite und auf der Saugseite verwenden. HINWEIS OASE empfiehlt: Saugschlauch zusätz- lich befestigen (z. B. an einen Holzpflock binden), um die Pumpe von seinem Ge- wicht zu entlasten.

• Saug- bzw. Druckschlauch mit 25,0- mm-Innendurchmesser (1") an An- schlüsse schrauben.7

BETRIEB Inbetriebnahme des Gerätes Vor der Verwendung muss die Pumpe befüllt werden und die Saugleitung entlüf- tet werden. Das Entlüften der Sauglei- tung kann einige Minuten dauern. So gehen Sie vor:

1. Filterdeckel abschrauben. Als Drehhilfe

kann ein Schraubendreher von der Sei- te her in eine der Aussparungen im Deckel eingesetzt werden.

2. Absperrung der Druckleitung öffnen.

3. In die Einfüllöffnung im Vorfilter Was-

ser bis zum Überlaufen füllen. Dabei den Rückschlagventilöffner so lange öffnen, bis das Wasser die im Filter eventuell noch vorhandene Luft ver- drängt hat.

4. Filterdeckel wieder aufschrauben.

5. Netzstecker in die Steckdose stecken.

– Die Pumpe ist betriebsbereit.

6. Pumpe einschalten. (→ Bedienung)

– Die Pumpe beginnt sofort zu fördern. Im austretenden Wasser befindet sich noch Luft. HINWEIS Sollte nach 5 Minuten noch kein Wasser angesaugt werden, beginnt die Pumpe den Trockenlaufschutz.

7. Absperrung der Druckleitung schlie-

ßen, sobald sich im austretenden Wasser keine Luft mehr befindet. Die Saugleitung ist jetzt entlüftet.

Außerbetriebnahme des Geräts HINWEIS Nach dem Einsatz die Pumpe mit klarem Wasser durchspülen. So gehen Sie vor:

1. Pumpe ausschalten

2. Netzstecker ziehen.

3. Druckleitung durch Öffnen von Ent-

nahmestellen drucklos machen.

4. Zusätzlich in die Saugleitung eingebau-

te Rückschlagventile öffnen. – Nach dem Ausschalten kann das Restwasser im Schlauch zurückflie- ßen und durch die Ansaugöffnung der Pumpe austreten. Falls die Pumpe vollständig abgebaut wird:

5. Angeschlossene Schläuche druck- und

saugseitig entfernen.

6. Wasserablass-Schraube ausdrehen

und Restwasser durch Neigen der Pumpe herausfließen lassen.

7. Wasserablass-Schraube wieder ein-

• Während des Betriebs überwachen Sensoren den Wasserfluss und Was- serdruck, um die Pumpe z. B. vor Tro- ckenlauf zu schützen. Je nach Ereignis (die Förderleistung ist zu gering oder der Wasserdruck liegt unter 1,5 bar) wechselt die Pumpe in den Betriebszu- stand Stand-by oder schaltet ab.

• Die LEDs in der Ein-/Aus-Taste signa- lisieren durch Leuchten oder Blinken den jeweiligen Betriebszustand. (→ Betriebszustand und zugehörige LED-Anzeigen) Betriebsarten Modus A (Auslieferungszustand):

• Pumpe mit dem Stromnetz verbinden. – Wenn alle LEDs leuchten, ist die Pumpe betriebsbereit (stand-by). (→ Betriebszustand und zugehörige LED-Anzeigen)

• Einschalten: Ein-/Aus-Taste weniger als 3 s gedrückt halten.

• Ausschalten: Ein-/Aus-Taste erneut betätigen.

Modus B: In diesem Modus kann die Pumpe z. B. über eine Zeitschaltuhr ein- und ausge- schaltet werden.

• Die Pumpe schaltet ein, sobald sie mit dem Stromnetz verbunden wird. Modus wechseln

• Ein-/Aus-Taste mindestens 10 s ge- drückt halten. – Modus A aktiv: Die LEDs blau gelb und rot leuchten einmal auf. – Modus B aktiv: Die LEDs blau gelb und rot blinken 3-mal. Pumpe nach Störung wieder einschal- ten Die LEDs gelb und rot leuchten, wenn sich die Pumpe aufgrund einer Störung ausgeschaltet hat.

• Ein-/Aus-Taste mindestens 3  s, maxi- mal 6 s gedrückt halten, um die Pumpe einzuschalten.

Betriebszustand und zugehörige LED-Anzeigen LED Betriebszustand Benutzer blau gelb rot Blinkfrequenz

Pumpe betriebsbereit Pumpe einschal- ten

Fehlerfrei, Pumpe läuft

4×/Sekunde Fehlerfrei, Pumpe wechselt gleich in Stand-by

Fehlerfrei, Pumpe ist im Stand-by

Pumpe saugt kein Wasser-

1. Stufe Trockenlaufschutz

1×/Sekunde Pumpe saugt kein Wasser

• 2. Stufe Trockenlauf- schutz Warten

2×/Sekunde Pumpe saugt kein Wasser

• 3. Stufe Trockenlauf- schutz Warten9

LED Betriebszustand Benutzer blau gelb rot Blinkfrequenz

• In der 4. Stufe schaltet die Pumpe in den Warte- Modus

3×/Sekunde, jede LED im Wechsel

4. Stufe Trockenlaufschutz.

Pumpe ist im Warte-Modus für 120 s, danach beginnt der Zyklus erneut, maximal noch

Warten oder Ur- sache suchen

Störung, Pumpe hat Zyklus 3× durchlaufen Netzstecker zie- hen, Saugseite prüfen, Netzste- cker wieder ein- stecken

1×/Sekunde Prüfzyklus. Leckageschutz beginnt nach 60 min, max. 2 Zyklen Warten

Störung, 18 erfolglose Start- versuche Netzstecker zie- hen, Druckseite prüfen, Netzste- cker wieder ein- stecken

Pumpe nach Störung wieder einschal- ten Die LEDs gelb und rot leuchten, wenn sich die Pumpe aufgrund einer Störung ausgeschaltet hat.

• Ein-/Aus-Taste mindestens 3  s, maxi- mal 6 s gedrückt halten, um die Pumpe einzuschalten.

STÖRUNGSBESEITIGUNG Störung Ursache Abhilfe Pumpe läuft nicht an Pumpe ist ausgeschaltet Pumpe einschalten Stromversorgung unterbrochen Elektrische Steckverbin- dungen prüfen Fehlerstrom-Schutzeinrichtung hat ausgelöst Pumpe ausschalten und Netzstecker ziehen. Dann OASE-Service kontaktieren Pumpe war längere Zeit außer Betrieb (z.B. Winterpause). Das Laufrad sitzt fest Schraubendreher durch hinteres Serviceloch führen, drehen und so das Laufrad lösen.10 ProMax Garden Automatic 3500/4000/5000/6000

Störung Ursache Abhilfe Pumpe fördert nicht oder fördert ungenü- gend Pumpe nicht ausreichend mit Wasser befüllt Pumpe befüllen und sicher- stellen, dass das eingefüllte Wasser nicht über die Druckseite abfließt Druckleitung verschlossen

• Entnahmestelle auf der Druckseite öffnen

• Druckschlauch knickfrei verlegen Saugleitung verschlossen

• Anschluss Saugseite und Saugleitung reinigen

• Saugschlauch knickfrei verlegen Undichtheit auf Saugseite Undichtheit auf Saugseite beseitigen Filterdeckel-Dichtung defekt Filterdeckel-Dichtung erset- zen Filtereinsatz der Pumpe verstopft Filter und Filterdeckel reini- gen oder ersetzen Filtereinsatz der Pumpe zu schnell verstopft Externen, größeren Vorfilter installieren (optionales Zubehör) Pumpe schaltet nach kurzer Laufzeit ab Überlastschutz hat die Pumpe wegen Überhitzung abgeschaltet

• Anschluss Saugseite und Saugleitung reinigen

• Pumpe abkühlen lassen Trockenlaufschutz hat die Pumpe abgeschaltet Ansaugöffnung und Saug- leitung reinigen Saugseitige Verstopfung Ansaugöffnung und Saug- leitung reinigen Durchflussrad ist schwergängig oder blockiert Durchflussrad reinigen oder ersetzen Rückschlagventil defekt OASE-Service kontaktieren11

REINIGUNG UND WARTUNG

WARNUNG Verletzungsgefahr durch heißes Wasser! Verbrennung von Körperteilen.

• Bei defekter Elektronik oder fehlender saugseitiger Wasserzufuhr kann das noch in der Pumpe vorhandene Was- ser stark erhitzt sein.

• Vor Arbeiten am Gerät Netzspannung abschalten.

• Pumpe über die Haussicherung vom Netz trennen oder Stecker ziehen und Wasser abkühlen lassen. HINWEIS Empfehlung zur regelmäßigen Reini- gung:

• Das Gerät nach Bedarf, aber mindes- tens 2 × jährlich, reinigen.

• Keine aggressiven Reinigungsmittel oder chemische Lösungen verwenden, da sie das Gehäuse beschädigen oder die Funktion des Geräts beeinträchti- gen können.

• Nach dem Reinigen alle Teile mit kla- rem Wasser gründlich abspülen.

Filter reinigen So gehen Sie vor:

1. Pumpe ausschalten.

2. Netzstecker ziehen.

3. Gegebenenfalls alle Absperreinrich-

tungen auf der Saugseite schließen.

4. Deckel der Filterkammer aufschrauben

5. Filtereinsatz herausziehen.

6. Filtereinsatz und Filterdeckel unter

fließendem Wasser mit einer Bürste reinigen.

7. Filter in umgekehrter Reihenfolge wie-

der montieren. – Darauf achten, dass die Filterdeckel- Dichtung vorhanden und unbeschä- digt ist. Andernfalls ersetzen. – Darauf achten, dass der Filterdeckel wieder ordnungsgemäß aufge- schraubt ist.

8. Gerät in umgekehrter Reihenfolge

zusammenbauen. Durchflussrad reinigen/ersetzen So gehen Sie vor:

1. Pumpe ausschalten

2. Netzstecker ziehen.

3. Druckleitung durch Öffnen von Ent-

nahmestellen drucklos machen.

4. Druckleitung und Muffe am Anschluss

der Druckseite abschrauben.

5. Durchflussrad herausziehen.

– Bei festsitzendem Durchflussrad eine Spitzzange verwenden.

6. Durchflussrad mit einer Bürste unter

klarem Wasser reinigen. – Ein verschlissenes oder beschädig- tes Durchflussrad ersetzen.

7. Gerät in umgekehrter Reihenfolge

LAGERN/ÜBERWINTERN Das Gerät ist nicht frostsicher und muss bei zu erwartendem Frost deinstalliert und eingelagert werden. So lagern Sie das Gerät richtig:

• Gerät so weit wie möglich entleeren, eine gründliche Reinigung durchführen und auf Schäden überprüfen.

• Sämtliche Schläuche, Rohrleitungen und Anschlüsse soweit wie möglich entleeren.

• Gerät gründlich reinigen, auf Beschä- digungen prüfen, beschädigte Teile er- setzen.

• Gerät trocken und frostfrei lagern.

• Offene Steckverbindungen vor Feuch- tigkeit und Verschmutzung schützen. VERSCHLEIßTEILE

• Laufrad ENTSORGUNG HINWEIS Dieses Gerät darf nicht als Hausmüll entsorgt werden.

• Gerät durch Abschneiden der Kabel unbrauchbar machen und über das da- für vorgesehene Rücknahmesystem entsorgen. ERSATZTEILE Mit Originalteilen von OASE bleibt das Gerät sicher und arbeitet weiterhin zuver- lässig.

Ersatzteilzeichnungen und Ersatzteile fin- den Sie auf unserer Internetseite.
