BRUKSANVISNING ProMax Garden Automatic 60005 OASE

• Må ikke anvendes til kontinuerlig drift (f.eks. kontinuerlig cirkulation ved bas- sinet).

• Ikke egnet til saltvand.

• Ikke egnet til drikkevand.

3. Fjern trykket i trykledningen ved at

5. Fjern tilsluttede slanger på tryk- og

3. Fjern trykket i trykledningen ved at

• Opbevar apparatet tørt og frostfrit.

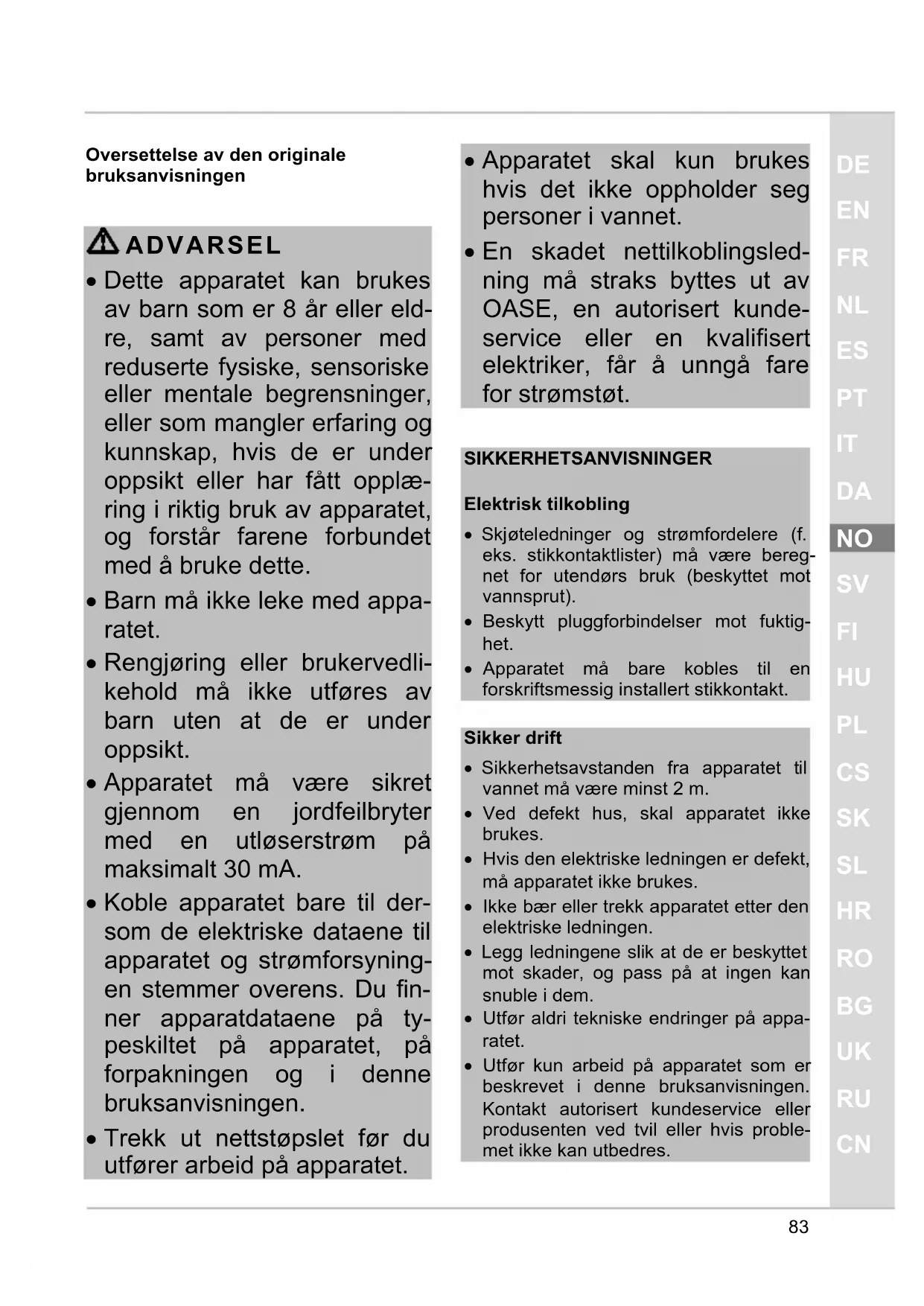

Oversettelse av den originale bruksanvisningen

• Dette apparatet kan brukes av barn som er 8 år eller eld- re, samt av personer med reduserte fysiske, sensoriske eller mentale begrensninger, eller som mangler erfaring og kunnskap, hvis de er under oppsikt eller har fått opplæ- ring i riktig bruk av apparatet, og forstår farene forbundet med å bruke dette.

• Barn må ikke leke med appa- ratet.

• Rengjøring eller brukervedli- kehold må ikke utføres av barn uten at de er under oppsikt.

• Trekk ut nettstøpslet før du utfører arbeid på apparatet.

• Apparatet skal kun brukes hvis det ikke oppholder seg personer i vannet.

• En skadet nettilkoblingsled- ning må straks byttes ut av OASE, en autorisert kunde- service eller en kvalifisert elektriker, får å unngå fare for strømstøt. SIKKERHETSANVISNINGER Elektrisk tilkobling

• Skjøteledninger og strømfordelere (f. eks. stikkontaktlister) må være bereg- net for utendørs bruk (beskyttet mot vannsprut).

• Ved defekt hus, skal apparatet ikke brukes.

• Legg ledningene slik at de er beskyttet mot skader, og pass på at ingen kan snuble i dem.

• Utfør aldri tekniske endringer på appa- ratet.

• Bruk kun originale reservedeler og originalt tilbehør for apparatet. OM DENNE BRUKSANVISNINGEN: Med kjøpet av produktet ProMax Garden Automatic 3500/4000/5000/6000 har du gjort et godt valg. Les denne bruksanvisningen nøye og gjør deg kjent med apparatet før du tar det i bruk første gang. Alt arbeid på og med dette apparatet skal gjennomføres etter de anvisninger som foreligger. Ta hensyn til sikkerhetsanvisningene for riktig og sikker bruk av apparatet. Ta godt vare på denne bruksanvisningen. Hvis apparatet selges skal bruksanvis- ningen følge med. Advarsler i denne bruksanvisningen Advarsler Advarslene i denne bruksanvisningen er klassifisert med signalord som antyder graden av fare. ADVARSEL

• Betegner en potensielt farlig situasjon.

• Å ignorere advarselen kan føre til død eller alvorlig personskade. MERK Informasjon som skal gi bedre forståelse eller som skal bidra til å forebygge even- tuelle materielle skader eller miljøøde- leggelser. Referanser i denne bruksanvisningen A Viser til en illustrasjon, f.eks. Illus- trasjon A.

• Viser til et annet kapittel. PRODUKTBESKRIVELSE Oversikt

Tilkobling trykkside

Tilbakeslagsventilåpner

Av/på-knapp med LED statusindike- ring

Tilsiktet bruk Produktet som er beskrevet i denne an- visnngen skal kun brukes på følgende måte:

• Ompumping og tømming av beholdere eller bassenger.

• Pumping av rent vann eller regnvann.

• Pumping av vann fra brønner. – Bare for vanning.

• Tømming av regntønner eller sisterner. – Størrelse på partikler i vannet: maks. 2 mm.

• Drift ved overholdelse av tekniske data. (→ Tekniske data)

• Må bare brukes til private formål.DE

Mulig feilbruk Følgende restriksjoner gjelder for appara- tet:

• Skal ikke brukes over lengre tid (f.eks. som sirkulasjonspumpe for basseng).

• Ikke koble til husets vannforsyning.

• Ikke egnet for drikkevann.

• Skal ikke brukes i forbindelse med kjemikalier, næringsmidler, lett brenn- bare eller eksplosive stoffer.

MERK For å redusere støy fra pumpen kan pumpen på faste installasjoner kobles til ledningsnettet via trykkbestandige slangeforbindelser. MERK Hvis pumpen brukes til trykkforsterking, skal det maks. tillatte innvendige trykket på 6 bar på trykksiden ikke overskrides.

• Pumpetrykket adderes til fortrykket.

• Eksempel: Fortrykk = 1 bar, maks. trykk til pumpen = 4,5 bar, totaltrykk = 5,5 bar.

• Plasser pumpen vannrett og stabilt på et tørt sted. – Ved faste installasjoner må man sør- ge for at en tilstrekkelig stor oppsam- lingsbeholder til å tømme pumpen kan plasseres under tømmeskruen.

• Still om mulig pumpen opp høyere enn vannreservoaret det skal pumpes ut av. Hvis ikke må man montere en tryk- kfast ventil mellom pumpen og suges- langen.

• Skru suge- og trykkledningen til tilkob- lingene med 25,0 mm innvendig dia- meter (1”).

DRIFT Å ta apparatet i bruk Før bruk må pumpen fylles og sugeled- ningen luftes ut. Utlufting av sugeled- ningen kan ta noen minutter. Slik går du frem:

1. Skru av filterdekselet. Som skruehjelp

kan en skrutrekker settes inn fra siden i en av utsparingene i dekselet.

2. Åpne stengningen på trykkledningen.

3. Fyll på vann gjennom påfyllingsåp-

ningen i forfilteret til det renner over. Hold tilbakeslagsventilen åpen når du gjør det til vannet har fortrengt luften som eventuelt er igjen i filteret.

4. Skru på igjen filterdekselet.

– Pumpen begynner straks å pumpe. Det er fortsatt luft i vannet som kommer ut. MERK Hvis det fortsatt ikke suges inn vann etter 5 minutter, starter pumpen beskyttelse mot tørrkjøring.

Å ta apparatet ut av drift MERK Skyll gjennom apparatet med rent vann etter bruk. Slik går du frem:

3. Gjør trykkledningen trykkløs ved å

åpne inntaksstedene.

4. Åpne dessuten tilbakeslagsventilene i

sugeledningen. – Etter utkobling kan restvannet strømme tilbake i sluket og ut gjen- nom innsugingsåpningen på pum- pen. Dersom pumpen skal avmonteres full- stendig:

restvannet ved å vippe pumpen.

7. Skru vanntappeskruen på igjen.

• Under drift overvåker sensorene vann- strømmen og vanntrykket, for, f.eks., å beskytte pumpen mot tørrkjøring. Av- hengig av hendelsen (mateytelsen er for lav eller vanntrykket er under 1,5 bar), veksler pumpen til driftstil- stand standby eller avslått.

• Trykk på på-/av-knappen i minst 10 sek. – Modus A aktiv: LEDene blå, gul og rød tenner én gang. – Modus B aktiv: LEDene blå, gul og rød blinker 3 ganger. Slå pumpen på igjen etter feil LEDene gul og rød lyser, hvis pumpen på grunn av en feil er blitt utkoblet.

1. trinn beskyttelse mot tørr-

• 2. trinn beskyttelse mot tørrkjøring Vent

• 3. trinn beskyttelse mot tørrkjøring

4. trinn beskyttelse mot tørr-

kjøring. Pumpen befinner seg i ven- temodus i 120 s, deretter begynner syklusen på nytt, maks. 2× Vent eller finn årsaken

Feil, pumpe har gjennomført 3× sykluser Trekk ut støpslet, kontroller sugesi- den, plugg inn støpslet igjen

1×/sekund Testsyklus. Lekkasjebe- skyttelse begynner etter 60 min., maks. 2 sykluser Vent

Feil, 18 mislykkede start- forsøk Trekk ut støpslet, kontroller trykksi- den, plugg inn støpslet igjen

Slå pumpen på igjen etter feil LEDene gul og rød lyser, hvis pumpen på grunn av en feil er blitt utkoblet.

UTBEDREFEIL Feil Årsak Utbedring Pumpen starter ikke Pumpen er slått av Slå på pumpen Strømtilførselen er brutt Kontroller de elektriske tilkoblingene Jordfeilbryteren er utløst Slå av pumpen og trekk ut støpslet. Ta deretter kontakt med OASE-Service Pumpen har vært ute av drift i lengre tid (f.eks. vinterpause). Løpehjulet sitter fast Før en skrutrekker gjennom det bakre servicehullet, og løsne løpehjulet ved å dreie den. Pumpen pumper ikke eller pumper ikke tilstrekkelig Pumpen er ikke tilstrekkelig fylt med vann Fyll pumpen og forsikre deg om at det påfylte vannet ikke flyter ut på trykksiden Trykkledningen er tett

• Åpne uttaksstedet på trykksiden

• Legg trykkslangen uten knekk Sugeledningen er tett

• Rengjør sugeledningen og tilkoblingen på suge- siden

• Legg sugeslangen uten knekk Lekkasje på sugesiden Fjern lekkasjen på sugesi- den Filterdekseltetning defekt Skift filterdekseltetning Filterinnsats i pumpen tilstoppet Rengjør eller skift filteret og filterdekslet Filterinnsats i pumpen tilstoppet for raskt Installer eksternt, større forfilter (valgfritt tilbehør) Pumpen slår seg av etter kort brukstid Overbelastningssikringen kar slått av pumpen på grunn av overopp- heting

• Rengjør sugeledningen og tilkoblingen på suge- siden

• La pumpen bli avkjølt Beskyttelse mot tørrkjøring har slått av pumpen Rengjør sugeledningen og innsugingsåpningen Tilstopping på sugesiden Rengjør sugeledningen og innsugingsåpningen Gjennomstrømmingshjulet er stivt eller blokkert Rengjør eller skift ut gjen- nomstrømmingsrøret Tilbakeslagsventil defekt Ta kontakt med OASE- ServiceDE

• Dersom elektronikken er defekt eller vanntilførsel på sugesiden uteblir, kan vannet som ennå befinner seg i pum- pen være sterkt opphetet.

• For du starter arbeidet må du skru av nettspenningen.

• Skill pumpen fra strømnettet ved å slå av hussikringen eller trekke ut støpse- let, og la pumpen bli avkjølt. MERK Anbefalinger for regelmessig rengjøring:

• Rengjør apparatet ved behov og minst 2 ganger årlig.

• Du må ikke under noen omstendighe- ter bruke aggressive rengjøringsmidler eller kjemiske løsemidler, da dette kan angripe huset eller svekke apparatets funksjoner.

• Skyll av alle deler grundig med klart vann etter rengjøring.

Rengjøre filter Slik går du frem:

4. Skru opp og ta av dekselet til filter-

6. Rengjør filterinnsatsen og filterdekslet

med en børste under rennende vann .

7. Monter filteret igjen i motsatt rekkeføl-

ge. – Pass på at filterdekseltetningen er til stede og uskadet. Erstatt den hvis ikke. – Pass på at filterdekselet er skrudd på igjen på riktig måte.

8. Sett apparatet sammen igjen i omvendt

rekkefølge. Rengjør/skift ut gjennomstrømmings- hjul Slik går du frem:

3. Gjør trykkledningen trykkløs ved å

åpne inntaksstedene.

4. Skru ut trykklinjen og muffen ved tilkob-

lingen på trykksiden.

5. Trekk ut gjennomstrømmingshjulet.

– Bruk en nebbtang hvis gjennom- strømmingshjulet sitter fast.

6. Rengjør gjennomstrømmingshjulet

med børste og rent vann. – Skift ut gjennomstrømmingshjulet hvis det er slitt eller skadet.

7. Sett apparatet sammen igjen i omvendt

• Tøm apparatet så langt det er mulig, gjennomfør en grundig rengjøring og kontroller for skader.

• Samtlige slanger, rørledninger og til- koblinger må tømmes så godt det er mulig.

• Rengjør apparatet grundig, kontroller om det er skadet, skift ut ødelagte de- ler.

• Oppbevar apparatet tørt og frostfritt.

• Beskytt åpne pluggforbindelser mot fuktighet og smuss. SLITEDELER

• Gjør apparatet ubrukelig ved å kutte av kablene og kasser det i retursystemet. RESERVEDELER Med originaldeler fra OASE forblir appara- tet sikkert og fortsetter å arbeie pålitelig.

Reservedeltegninger og reservedeler finner du på vår internettside.

Tilkobling suge-/trykkside innvendige gjenger

5,8 Tillatt innvendig trykk maks bar

Beskyttelse mot tørr- kjøring

1,5 1,5 1,5 1,5 Dimensjoner Lengde
