BRUKSANVISNING ProMax Garden Automatic Switch OASE

1. Sæt pumpens strømstik i stikket på ProMax Garden Automatic Switch.

2. Stik strømstikket på ProMax Garden Automatic Switch i stikkontakten.

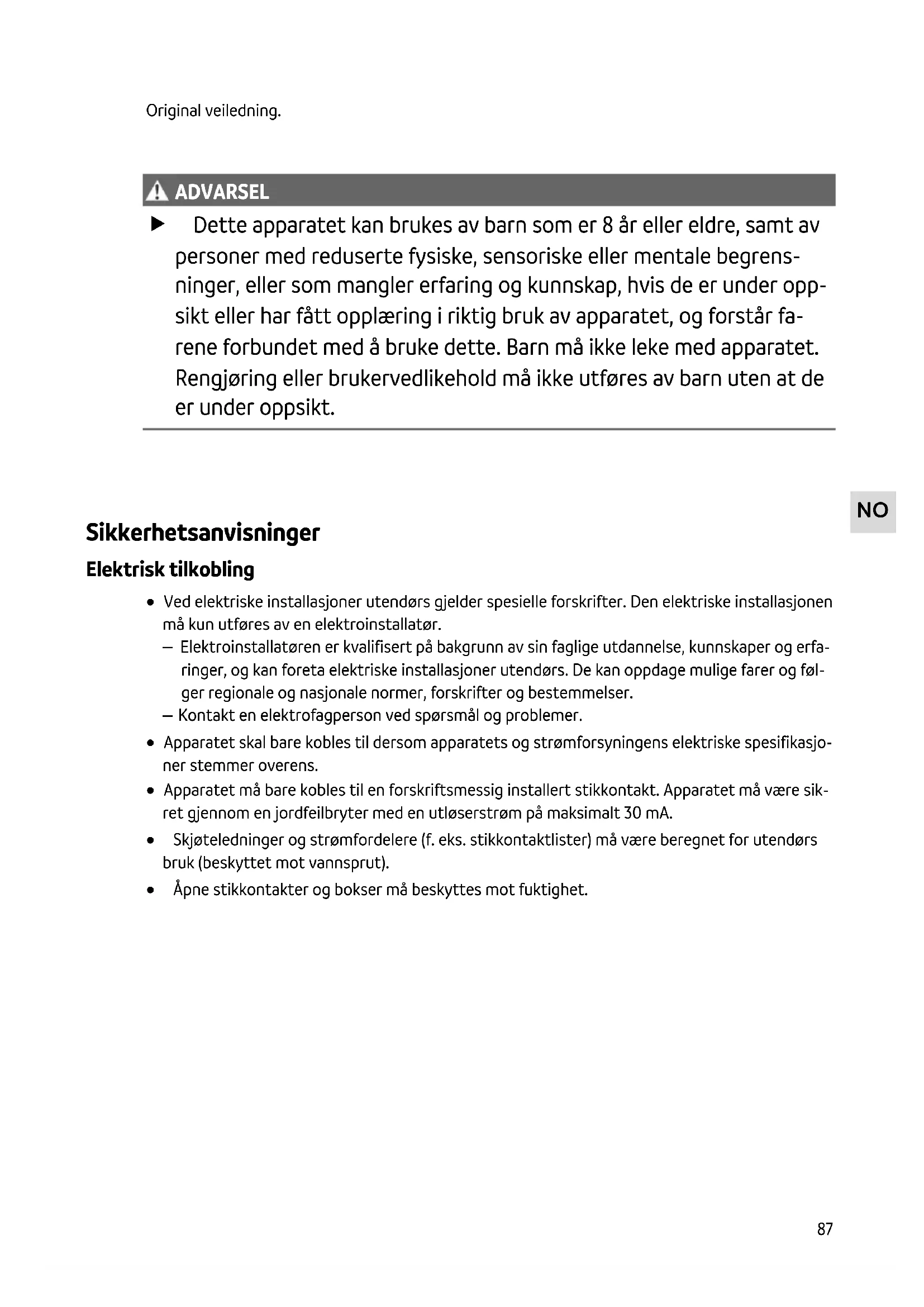

ADVARSEL ADVARSEL Dette apparatet kan brukes av barn som er 8 år eller eldre, samt av personer med reduserte fysiske, sensoriske eller mentale begrens- ninger, eller som mangler erfaring og kunnskap, hvis de er under opp- sikt eller har fått opplæring i riktig bruk av apparatet, og forstår fa- rene forbundet med å bruke dette. Barn må ikke leke med apparatet. Rengjøring eller brukervedlikehold må ikke utføres av barn uten at de er under oppsikt. Sikkerhetsanvisninger Elektrisk tilkobling Ved elektriske installasjoner utendørs gjelder spesielle forskrifter. Den elektriske installasjonen må kun utføres av en elektroinstallatør. – Elektroinstallatøren er kvalifisert på bakgrunn av sin faglige utdannelse, kunnskaper og erfa- ringer, og kan foreta elektriske installasjoner utendørs. De kan oppdage mulige farer og føl- ger regionale og nasjonale normer, forskrifter og bestemmelser. – Kontakt en elektrofagperson ved spørsmål og problemer. Apparatet skal bare kobles til dersom apparatets og strømforsyningens elektriske spesifikasjo- ner stemmer overens. Apparatet må bare kobles til en forskriftsmessig installert stikkontakt. Apparatet må være sik- ret gjennom en jordfeilbryter med en utløserstrøm på maksimalt 30 mA. Skjøteledninger og strømfordelere (f. eks. stikkontaktlister) må være beregnet for utendørs bruk (beskyttet mot vannsprut). Åpne stikkontakter og bokser må beskyttes mot fuktighet.88 Sikker drift Ikke bruk apparatet når elektriske ledninger eller hus er skadet. En skadet nettilkoblingsledning må straks byttes ut av OASE, en autorisert kundeservice eller en kvalifisert elektriker, får å unngå fare for elektrisk støt. Apparatet må aldri bæres eller trekkes ut etter ledningen. Legg ledningene slik at de er beskyttet mot skader, og slik at ingen kan snuble over dem. Foreta aldri tekniske endringer på apparatet. Utfør kun arbeid på dette apparatet som er beskrevet i denne bruksanvisningen. Bruk kun originale reservedeler og originalt tilbehør. Tilsiktet bruk Bruk produktet som er beskrevet i denne anvisningen utelukkende på følgende måte: Automatisk inn- og utkobling av vannpumpen (trykkpumpe) fra vannuttak utstyrt med for- bruksinnretning. Med overholdelse av de tekniske dataene. (→ Tekniske data) Følgende restriksjoner gjelder for apparatet: Ikke egnet for pumper med integrert automatikkstyring. Skal ikke koble til drikkevannsforsyningen. Ikke egnet for drikkevann. Skal ikke brukes for nærings- eller industriformål. Skal ikke brukes i forbindelse med kjemikalier, næringsmidler, lett brennbare eller eksplosive stoffer.NO

Produktbeskrivelse Oversikt POX0045 1 Nettilkobling for pumpe 2 Utgang AG 3 Strømledning 4 Manometer 5 Inngang (dreibar) 6 Adapter 7 Tast START PUMP 8 Kontrollampe tørrkjøring, rød 9 Kontrollampe drift, grønn Symboler på apparatet Apparatet er beskyttet mot inntrengning av vannsprut. Apparatet skal bare brukes innendørs. Ikke kast apparatet med vanlig husholdningsavfall. Les bruksanvisningen.90 Installasjon og tilkobling MERK Et for høyt vanntrykk i systemet skader apparatet. Avstanden til høyeste vanninntak må ikke overstige 15 m. Systemtrykket på 10 bar må ikke overskrides. Vær oppmerksom på maksimalt tillatt trykk for pumpen. Det kan ligge under 10 bar. Du kan koble til apparatet loddrett eller vannrett på et hvilket som helst punkt mellom trykktil- koblingen til en hagepumpe, dypbrønn- eller nedsenkbar trykkpumpe og det første vannuttaks- punktet (f.eks. vaskemaskin). Anbefaling: Montasje direkte på pumpens trykktilkobling. Bruk adapter. POX0048NO

– Sørg for at O-ringen sitter som den skal.

2. Skru apparatet på adapteren.

– Ved monteringen må man påse at pilene på dekslet og utgangen til apparatet peker i den retningen vannet strømmer.

– Kontrollampen ON lyser grønt. – Apparatet er nå klart til bruk.

4. Åpne vannuttakspunktet som befinner seg høyest etter den automatiske utkoblingen av pum-

– Idriftsettingen avsluttes. Hvis det ikke transporteres noe vann: La pumpen gå lengre enn tiden som ProMax Garden Automatic Switch angir. For å gjøre dette holder du inne tasten START PUMP til pumpens oppsugingsprosess er ferdig og vann transporteres. Hvis det fortsatt ikke transporteres noe vann etter omtrent ett minutt: Koble ProMax Garden Automatic Switch fra strømnettet og gjenta idriftsettingen. Avbryte driften og starte på nytt Ved tørrkjøring eller vannmangel slår ProMax Garden Automatic Switch pumpen av, lyser kontrollampen ERROR rødt, blir automatisk innkobling av pumpen forhindret. For å gjenopprette drift: Løs årsaken til utkoblingen. Trykk på tasten START PUMP.NO

Ta apparatet ut av drift ADVARSEL Alvorlige personskader eller dødsfall kan forekomme ved strømstøt. Koble pumpen og ProMax Garden Automatic Switch fra strømnettet før du arbeider på appara- tet. FORSIKTIG Ledningene står under trykk. Fare for skade på grunn av vannstråle som kommer ut. Skade på ap- paratet grunnet vann som kommer ut. Før arbeidet tar til: Åpne vannuttakspunktet slik at trykket kan unnslippe. Tiltak etter at arbeidet er ferdig: Slik går du frem:

1. Trekk ut strømpluggen til ProMax Garden Automatic Switch.

2. Trekk ut strømpluggen til pumpen.

3. Gjør trykkledningen trykkløs ved å åpne uttakspunktet.

4. Åpne også tilbakeslagventilen som er innebygd i sugeledningen.

– Etter utkobling kan restvannet strømme tilbake i sluket og ut gjennom innsugingsåpningen på pumpen. Dersom pumpen skal avmonteres fullstendig: Følg bruksanvisningen til pumpen! Endre innkoblingstrykket ADVARSEL Alvorlige personskader eller dødsfall kan forekomme ved strømstøt. Dette arbeidet skal kun utføres av en elektriker. Koble pumpen og ProMax Garden Automatic Switch fra strømnettet før du arbeider på appara- tet. Tiltak etter at arbeidet er ferdig: Slik går du frem: Ved tilpasning av innkoblingstrykket må man følge karakteristikken.

1. Skru på huset og ta av dekslet.

2. Endre trykkinnstillingen ved å skrue innstillingsskruen. Bruk en skrutrekker. Vær oppmerksom

på trykk-karakteristikken.

3. Monter husdekslet igjen, og ta apparatet i bruk.

4. Les av trykket på manometeret og korriger evt. innstillingen av trykket på nytt.

Utkoblingstrykket kan ikke stilles inn, og avhenger av pumpen som brukes.94 POX0047 POX0049NO

Rengjøring og vedlikehold MERK Ikke bruk noen aggressive rengjøringsmidler eller kjemiske løsemidler. Slike midler kan skade hu- set, redusere funksjonsevnen til apparatet og skade dyr, planter og miljø. Rengjør apparatet kun utenfra, med en fuktig klut. Lagring/overvintring Apparatet er ikke frostsikkert og må demonteres og lagres innendørs hvis man forventer frost. Slik lagrer du apparatet riktig: Tapp ut vann fra apparatet, i slangene, rørledningene og tilkoblingene så godt som mulig. Rengjør apparatet grundig. Kontroller apparatet for skader og skift ev. ut skadde deler. Oppbevar apparatet tørt og frostfritt. Beskytt åpne pluggforbindelser mot fuktighet og smuss. Utbedrefeil Se informasjonen om korrigering av feil i bruksanvisningen til pumpen som brukes. Feil Årsak Utbedring Pumpen starter ikke Apparatet er slått av Slå på apparatet Pumpen er slått av Slå på pumpen Strømtilførselen er brutt Kontroller de elektriske tilkob- lingene Jordfeilbryteren er utløst Slå av apparat og pumpe, og trekk ut nettstøpslet. Kontakt OASE Ser- vice. Apparatet er defekt Apparatet har koblet ut på grunn av vann- mangel. Kontrollampe tørrkjøring lyser rødt. Utbedre årsaken til vannmangelen (f.eks. pumpefeil). Trykk deretter på Start-knappen på apparatet for å starte pumpen på nytt. Den tillatte høydeforskjellen på 15 m mel- lom apparat og vanninntak er overskredet Korriger høydeforskjellen Pumpen pumper ikke eller pumper ikke tilstrekkelig Trykkinnstillingen på apparatet er ikke kor- rekt Korriger trykkinnstillingen på appa- ratet Apparatet er montert mot vannets strøm- ningsretning Utfør monteringen riktig96 Tekniske data ProMax Garden Automatic Switch Merkespenning V AC 230 Nominell frekvens Hz 50 Merkestrøm maks A 12 Beskyttelsestype IPX4 Tilkobling inngang innvendige gjenger 1" Tilkobling utgang utvendige gjenger 1" Driftstrykk maks bar 10 Innkoblingstrykk Forhåndsinnstilt bar 1,5 Innkoblingstrykk Innstillingsområde bar 1,0 … 3,5 Temperatur på pumpet vann min °C 2 Temperatur på pumpet vann maks. °C 35 Slå av/på Knapp

Beskyttelse mot tørrkjøring Sensor

Kornstørrelse pumpet faststoff maks. mm 2 Strømledning Lengde m 1,5 Pumpeforbindelsesledning Lengde m 0,3 Dimensjoner Lengde mm 100 Bredde mm 100 Høyde mm 195 Vekt kg 0,75 Kassering MERK Dette apparatet må ikke kastes i vanlig husholdningsavfall. Apparatet må avhendes i henhold til gjeldende forskrifter via godkjent avfallsmottak. Ved spørsmål kan du ta kontakt med ditt lokale avfallsselskap. Der finner du informasjon om forskriftsmessig deponering av apparatet. Sørg for å gjøre apparatet ubrukelig ved å klippe over kablene.SV
