BRUKSANVISNING AquaMax Eco Classic 12000C OASE

Mulig fare for personer med pacemaker

Sæt ikke netstikket i stikkontakten med det samme! Opstilling

Sæt ikke netstikket i stikkontakten med det samme!142 Opstilling

Når pumpen er slukket vises på displayet "OFF".

Hvis boF vises i displayet, er radioforbindelsen slukket.

• Træk lysnetstikket ud, og fjern alle tilslutninger.

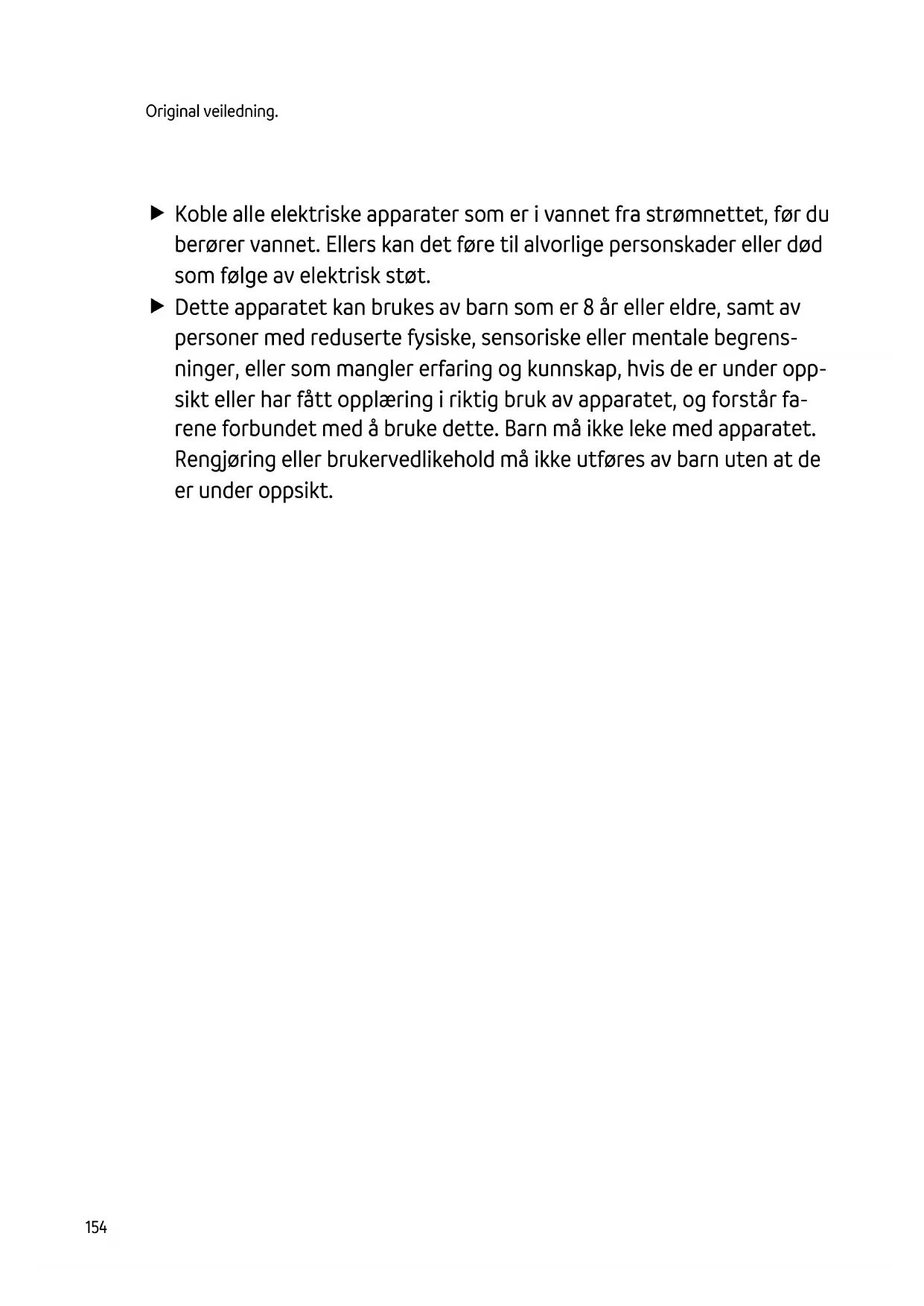

ADVAR SEL ADVARSEL Koble alle elektriske apparater som er i vannet fra strømnettet, før du berører vannet. Ellers kan det føre til alvorlige personskader eller død som følge av elektrisk støt. Dette apparatet kan brukes av barn som er 8 år eller eldre, samt av personer med reduserte fysiske, sensoriske eller mentale begrens- ninger, eller som mangler erfaring og kunnskap, hvis de er under opp- sikt eller har fått opplæring i riktig bruk av apparatet, og forstår fa- rene forbundet med å bruke dette. Barn må ikke leke med apparatet. Rengjøring eller brukervedlikehold må ikke utføres av barn uten at de er under oppsikt.NO

• Ved elektriske installasjoner utendørs gjelder spesielle forskrifter. Den elektriske installasjonen må kun utføres av en elektroinstallatør. – Elektroinstallatøren er kvalifisert på bakgrunn av sin faglige utdannelse, kunnskaper og erfa- ringer, og kan foreta elektriske installasjoner utendørs. De kan oppdage mulige farer og føl- ger regionale og nasjonale normer, forskrifter og bestemmelser. – Kontakt en elektrofagperson ved spørsmål og problemer.

• Apparatet skal bare kobles til dersom apparatets og strømforsyningens elektriske spesifikasjo- ner stemmer overens.

• Skjøteledninger og strømfordelere (f. eks. stikkontaktlister) må være beregnet for utendørs bruk (beskyttet mot vannsprut).

• Åpne stikkontakter og bokser må beskyttes mot fuktighet. Sikker drift

• Apparatet må aldri bæres eller trekkes ut etter ledningen.

• Legg ledningene slik at de er beskyttet mot skader, og slik at ingen kan snuble over dem.

• For pumping av normalt damvann til filtersystemer, vannfallsystemer og bekkeløpsystemer.

• Med overholdelse av de tekniske dataene. (→ Tekniske data)

• Ved overholdelse av de tillatte vannverdiene. (→ Tillatte vannverdier)156 Følgende restriksjoner gjelder for apparatet:

• Skal ikke brukes i svømmebaseng.

• Bruk aldri andre væsker enn vann.

• Skal aldri brukes uten vanngjennomstrømning.

• Skal ikke brukes i forbindelse med kjemikalier, næringsmidler, lett brennbare eller eksplosive stoffer.

• Ikke koble til husets vannforsyning.

• Skal ikke brukes for nærings- eller industriformål.

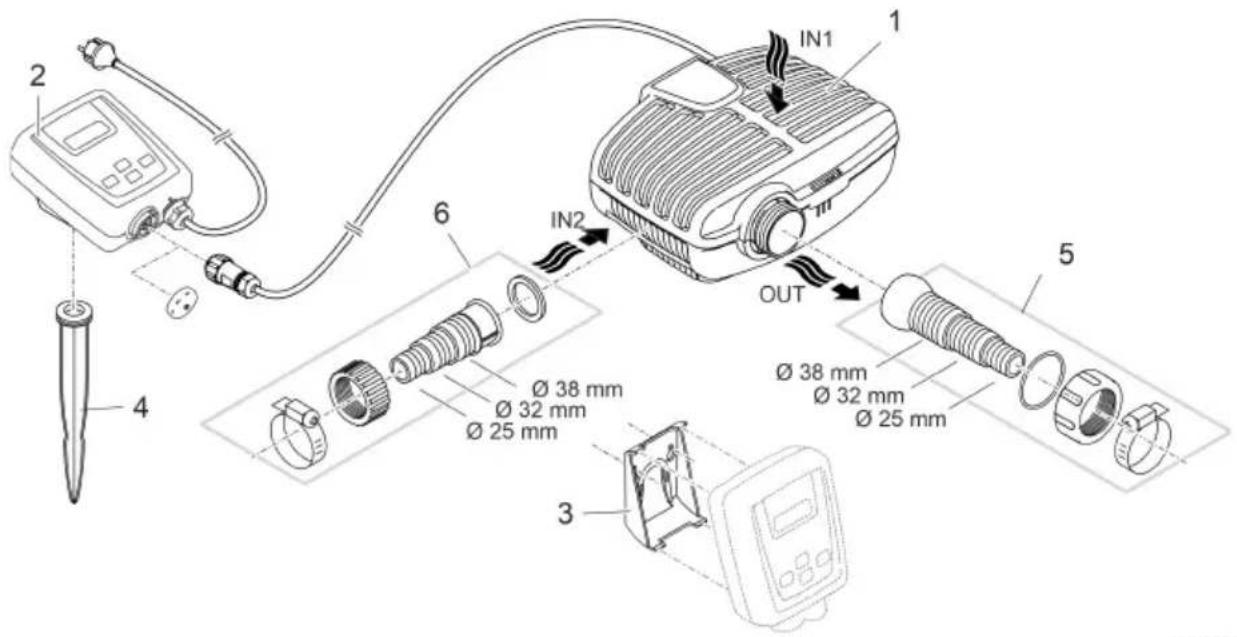

Kontrollenhet for turtallsstyring av filterpumpen

Festeramme for veggmontering av kontrollenheten

Jordingskontakt for oppstilling av kontrollenheten

Slangemunnstykke med kuleledd, pakning, overfalsmutter og slangeklemme

Slangemunnstykke med overfalsmutter og slangeklemmeNO

Installasjonsvarianter

• Variant (b): Plassere pumpe tørt – Pumpen plasseres uten filterkurv utenfor dammen eller bekken, men under vannoverflaten. – Vanninntak via et satellittfilter eller skimmer.158 Installasjon og tilkobling Pumpen kan senkes ned (i vannet) eller plasseres tørt (utenfor vannet).

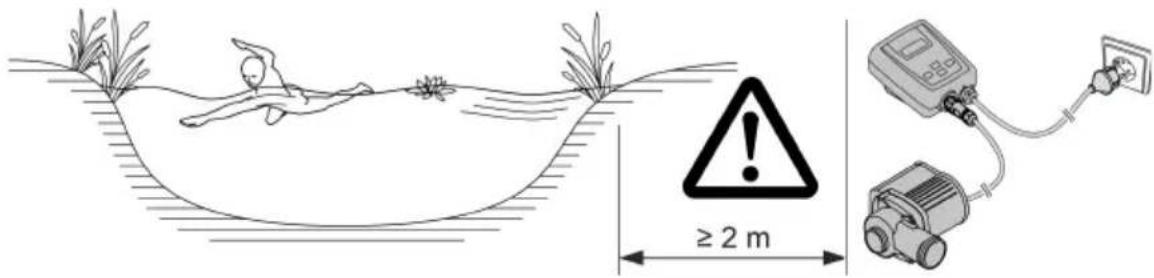

ADVARSEL Død eller alvorlig personskade ved bruk av dette apparatet i badedammer. Defekte elektriske de- ler av apparatet setter vannet under farlig elektrisk spenning. Apparatet skal kun brukes hvis det ikke oppholder seg personer i vannet. FORSIKTIG Snurrende komponenter rundt sugestussen og trykkstussen. Fare for personskade når du griper inn i stussene. Vær spesielt oppmerksom på: Et apparat som har stanset på grunn av overbelastning, kan starte uventet opp igjen! Du må ikke gripe inn i åpningen til sugestussen eller trykkstussen dersom pluggen fortsatt er plugget i strøm. Dersom stussene ved drift er fritt tilgjengelige, f.eks. når ingen slanger er koblet til, sikrer du stussene med en berøringsbeskyttelse. Berøringsbeskyttelse er tilgjengelig som tilbehør. Alle apparatkomponenter må ikke utsettes for direkte sollys over lengre tid, da dette kan føre til skade. Bruk en sikkerhetsdeksel om nødvendig.NO

Ikke sett strømpluggen inn i stikkontakten enda! Oppstilling

• Hvis vannet er gjørmete eller skittent, anbefaler vi å installere pumpen eller komponentene som er koblet til sugesiden (skimmer, satellittfilter, gulvavløp osv.) høyere enn gulvet. Dette reduserer innsugingen av partikler, noe som øker levetiden til løpeenheten.

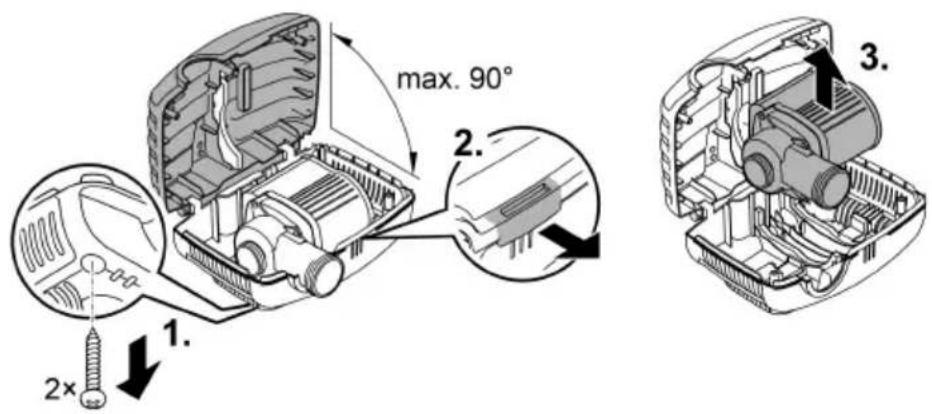

Ved hjelp av en trekkabel kan du trekke pumpen lett ut av vannet. − Før trekkabelen gjennom åpningene på underdelen av filterhuset og knytt sammen.160 Apparatet skal være tørt når det settes opp. Ved installasjon på tørt må pumpen settes opp uten filterhus. Ombygging

• Jo større slangediameter, jo mindre friksjonstap i ledningene og bedre gjennomstrømnings- mengde.

Ikke sett strømpluggen inn i stikkontakten enda!NO

• Installasjonsstedet må være tilstrekkelig ventilert for å forhindre at pumpen overopphetes. Tillatte omgivelsestemperaturer (→ Tekniske data)

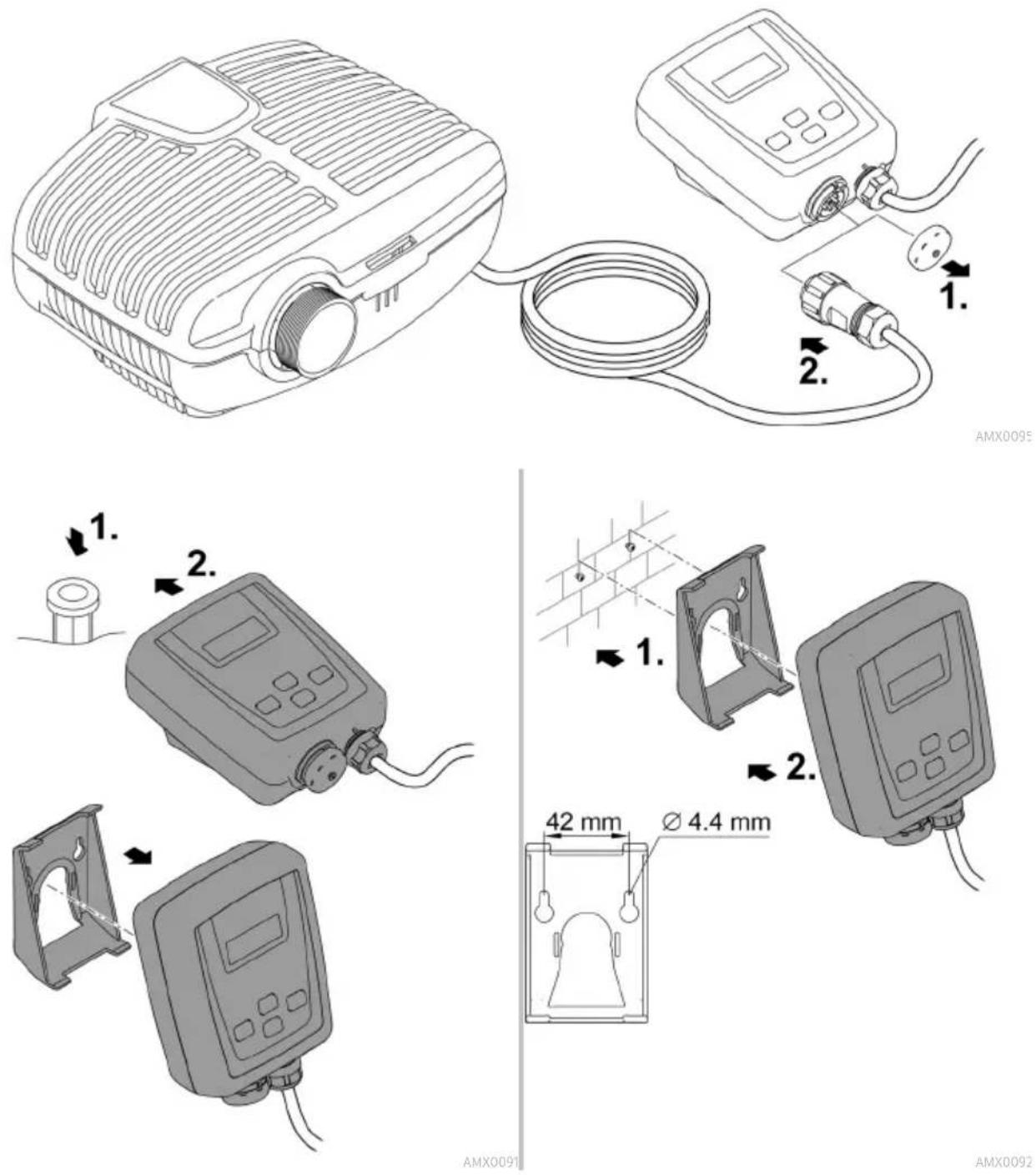

AMX0089162 Tilkobling av kontrollenheten

Igangsetting MERK Apparatet blir ødelagt når det brukes med en dimmer. Den inneholder ømfintlige elektriske kom- ponenter. Apparatet må ikke kobles til en trinnløs, innstillbar strømforsyning. MERK Pumpen må ikke tørrkjøres. Hvis ikke kan pumpen bli ødelagt. Pumpen må kun drives, når den er nedsenket eller oversvømmet.

• Først forbindes kontrollenheten med strømnettet, deretter blir pumpen på kontrollenheten slått på. Slå av

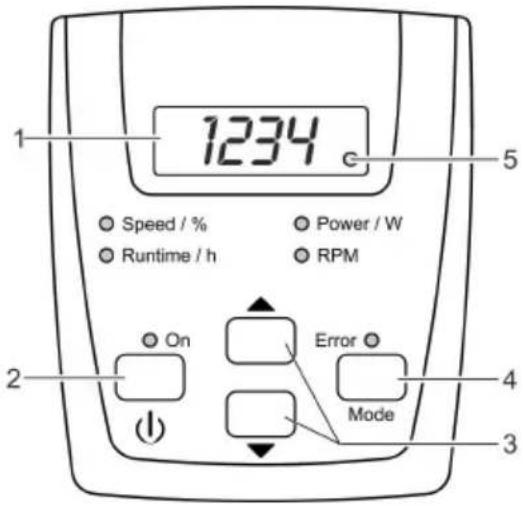

• Slå av pumpen på kontrollenheten. – Kontrollenheten må kobles fra strømnettet ved arbeider på apparatet. Environmental Function Control (EFC) Under oppstart og deretter under drift, fullfører pumpen hver 20 ... 40 minutter automatisk en forprogrammert selvtest (Environmental Function Control (EFC)). Pumpen oppdager om den tørrkjøres/blokkeres eller om den befinner seg nedsenket i vann. I tilfelle tørrkjøring/blokkering slår pumpen seg automatisk av etter ca. 60 til 120 sekunder. Avbryt ved feil avbryt strømtilfør- selen, kjør vann gjennom pumpen eller fjern blokkeringen. Deretter kan apparatet settes i drift igjen.164 Bruk Oversikt over kontrollenheten

Lysdioden lyser ved innkoblet radioforbindelse.

Lysdioden lyser ved innkoblet pumpe.

Trykk kjapt på knappen for å slå på eller av pumpen.

Når pumpen er slått av, vises «OFF» på displayet.

Trykk flere ganger på ønsket tast, el- ler hold den trykket, for prosentvis endring av turtallet.

Innstilling er kun mulig i modusen "Speed / %" eller "Power / W".

Ved å trykke på en tast vil kontrollenheten auto- matisk veksle til modusen "Speed / %".

Etter 15 s uten betjening vil kontrollenheten automa- tisk veksle til modusen "Power / W".

Trykk kjapt på tasten for å velge neste modus.

Etter 15 s uten betjening vil kontrollenheten automa- tisk veksle til modusen "Power / W".166 Slå på/av radioforbindelsen Slik går du frem Info

Trykk knappen i mer enn 10 sekun- der.

Vises boF på displayet, er radioforbindelsen slått av.

Etter 15 s uten betjening vil kontrollenheten automa- tisk veksle til modusen "Power / W".

Last ned og installer OASE-appen "Easy Switch" på smarttelefonen/nettbrettet. OASE-appen er tilgjengelig for iOS (Appstore) og Android (Playstore).

Start appen "Easy Switch" . Etter et kjapt søk blir tilgjengelige produkter oppført.

Rengjøring og vedlikehold FORSIKTIG Fare for personskader ved uventet oppstart. Overvåkingsfunksjoner i apparatet kan slå av appa- ratet og slå det på igjen automatisk. Trekk ut nettstøpslet før du utfører arbeid på apparatet. MERK Ikke bruk noen aggressive rengjøringsmidler eller kjemiske løsemidler. Slike midler kan skade hu- set, redusere funksjonsevnen til apparatet og skade dyr, planter og miljø. Rengjør apparatet helst med rent vann og en myk børste eller svamp; ved krevende smuss med hjelp av et anbefalt rengjøringsmiddel. Demontere apparatet

• Trekk ut strømpluggen og fjern alle tilkoblinger.

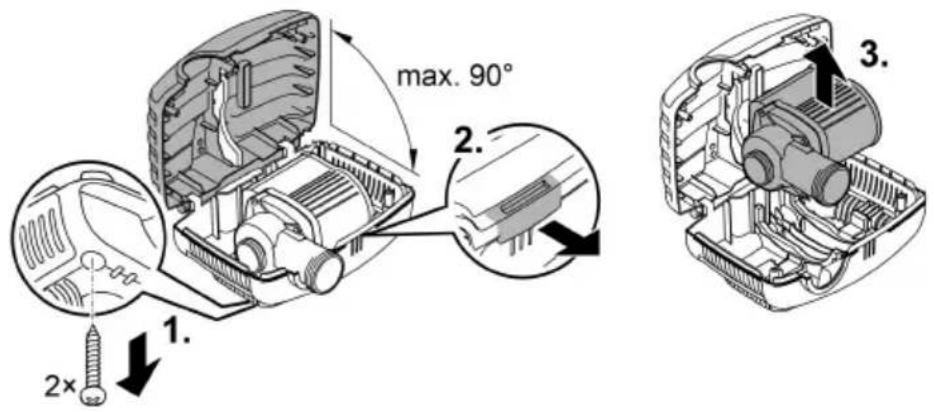

• Demonter apparatet som vist på illustrasjonen.

• Monter apparatet i omvendt rekkefølge.

• Ved montering sjekk at – pumpen er fiksert i holderen. – nettkabelen føres gjennom sporet på huset og at den ikke får en kraftig knekk eller blir klemt. Rengjøre apparatet Rengjør apparatet ved behov, men minst 2 ganger årlig. − Spesielt løpehjulenheten og pumpehuset må rengjøres på pumpen.

• Anbefalt rengjøringsmiddel ved hårdnakkede forkalkninger: – Pumperengjøringsmiddel PumpClean fra OASE. – Eddik- og klorfritt husholdningsrengjøringsmiddel.

• Skyll av alle deler grundig med klart vann etter rengjøring.168 Skifte pumpehjul MERK Løpehjulet inneholder en sterk magnet som tiltrekker seg magnetiske partikler (f.eks. jernspon). Partikler som ikke fjernes kan forårsake ugjenopprettelige skader på løpehjul og motorblokk. Før montering må klebende partikler fjernes grundig fra løpehjulenheten.

• Demonter motorblokken som vist på illustrasjonen.

• Rengjør komponentene med en børste under rent vann.

• Kontroller alle deler med hensyn til skade. Skadde eller slitte deler må skiftes ut.

• Monter motorblokken i omvendt rekkefølge.

• Rengjør apparatet grundig.

• Kontroller apparatet for skader og skift ev. ut skadde deler.

Rengjør pumpen. Når motoren er kjølt ned slår pumpen seg automa- tisk på igjen. Pumpen er regulert ned for mye Øk turtallet hos pumpen på kon- trollenheten Løpeenheten er blokkert Trekk ut kontakten og fjern blokke- ringen. Deretter slår du pumpen på igjen. Pumpekapasitet for lav

Filterhus tilstoppet Rengjør filterhus For høyt tap i tilførselsledningen

Gjør slangen så kort som mulig

Unngå unødvendige forbindel- sesdeler Pumpen er regulert ned for mye Øk turtallet hos pumpen på kon- trollenheten Pumpen slår seg av etter kort brukstid

Kraftig vanntilsmussing Rengjør pumpen. Når motoren er kjølt ned slår pumpen seg automa- tisk på igjen.

Løpeenheten er blokkert

Trekk ut kontakten og fjern blokke- ringen. Deretter slår du pumpen på igjen.

Pumpen har kjørt tørr Fyll opp pumpen med vann. Dykk apparatet helt under når det bru- kes i dammen.170 Feilmeldinger Etter at en feil er rettet vil feilmeldingen automatisk bli tilbakestilt. Feilmelding

Koble til pumpen på kontrollenheten Er2 Kommunikasjonsfeil kontrollenhet

Kontroller at løpeenheten er smidig og lett − Med treg løpeenhet trenger pumpen for mye effekt

• For høy omgivelsestemperatur Er4 Overstrøm Kontroller at løpeenheten er smidig og lett

Med treg løpeenhet trenger pumpen for mye effekt Er5 Pumpen blokkert Kontroller pumpen og fjern blokkeringen Er6

Sørg for vanntilførsel ved tørrmonte- ring Er7 Overspenning

Pumpen skal bare brukes med korrekt nettspenning

Apparatet er ikke egnet for det tilgjeng- elige nettspenningsområdet Er8

Strømledningslengde kon- trollenhet

<0,4 Total tørkerest

• Løpehjul Kassering MERK Dette apparatet må ikke kastes i vanlig husholdningsavfall. Apparatet må avhendes i henhold til gjeldende forskrifter via godkjent avfallsmottak. Ved spørsmål kan du ta kontakt med ditt lokale avfallsselskap. Der finner du informasjon om forskriftsmessig deponering av apparatet. Sørg for å gjøre apparatet ubrukelig ved å klippe over kablene.SV

Visning av pumpens totala drifttid
