BEDIENUNGSANLEITUNG ProMax Garden Automatic Switch OASE

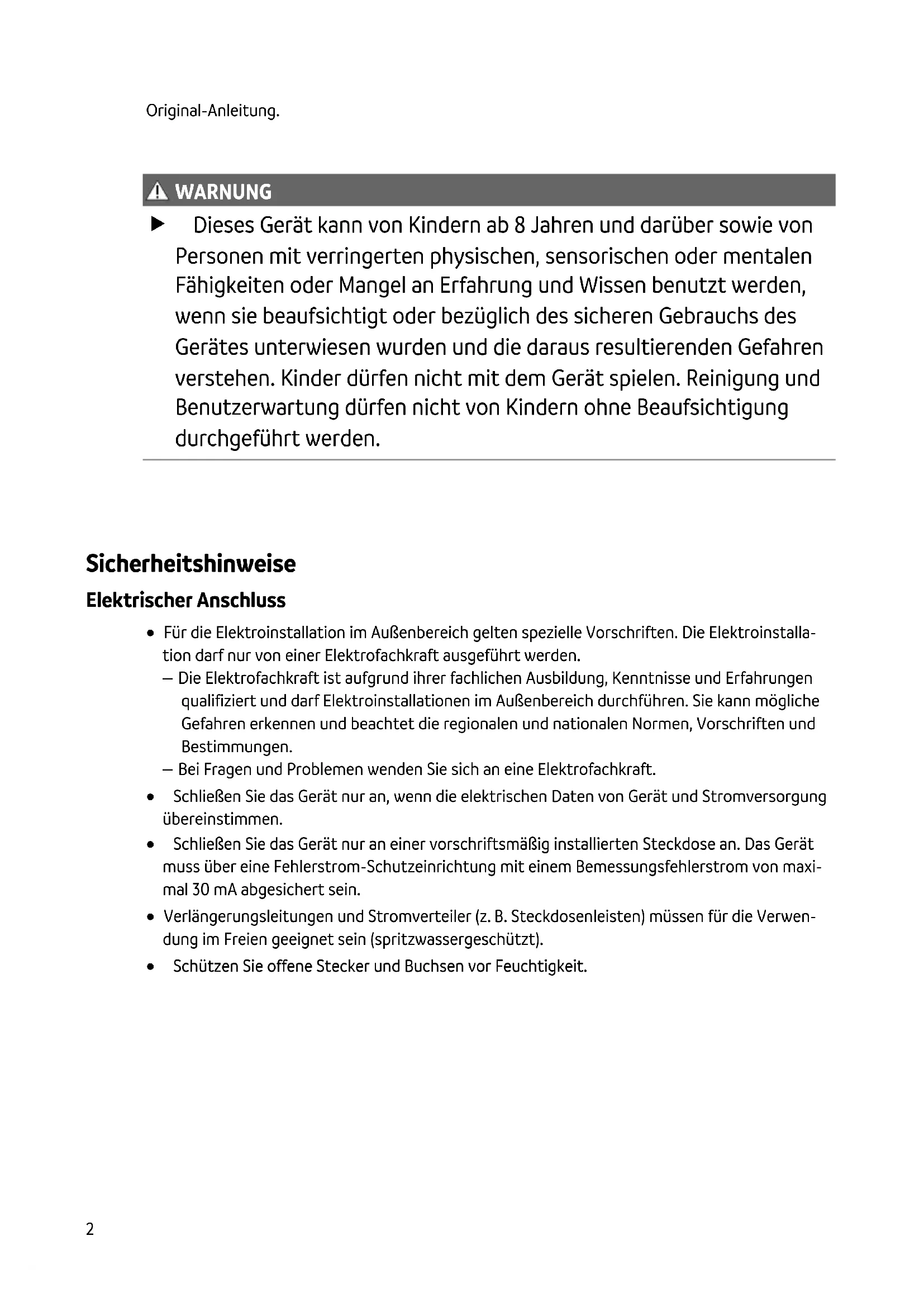

WARNUNG WARNUNG Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden. Sicherheitshinweise Elektrischer Anschluss Für die Elektroinstallation im Außenbereich gelten spezielle Vorschriften. Die Elektroinstalla- tion darf nur von einer Elektrofachkraft ausgeführt werden. – Die Elektrofachkraft ist aufgrund ihrer fachlichen Ausbildung, Kenntnisse und Erfahrungen qualifiziert und darf Elektroinstallationen im Außenbereich durchführen. Sie kann mögliche Gefahren erkennen und beachtet die regionalen und nationalen Normen, Vorschriften und Bestimmungen. – Bei Fragen und Problemen wenden Sie sich an eine Elektrofachkraft. Schließen Sie das Gerät nur an, wenn die elektrischen Daten von Gerät und Stromversorgung übereinstimmen. Schließen Sie das Gerät nur an einer vorschriftsmäßig installierten Steckdose an. Das Gerät muss über eine Fehlerstrom-Schutzeinrichtung mit einem Bemessungsfehlerstrom von maxi- mal 30 mA abgesichert sein. Verlängerungsleitungen und Stromverteiler (z. B. Steckdosenleisten) müssen für die Verwen- dung im Freien geeignet sein (spritzwassergeschützt). Schützen Sie offene Stecker und Buchsen vor Feuchtigkeit.DE

Sicherer Betrieb Verwenden Sie das Gerät nicht, wenn elektrische Leitungen oder Gehäuse beschädigt sind. Eine beschädigte Netzanschlussleitung sofort durch OASE, einen autorisierten Kundendienst oder eine qualifizierte Elektrofachkraft ersetzen lassen, um Gefahren durch Stromschlag zu vermeiden. Tragen oder ziehen Sie das Gerät nicht an der elektrischen Leitung. Verlegen Sie Leitungen so, dass sie vor Beschädigungen geschützt sind und dass niemand dar- über fallen kann. Nehmen Sie niemals technische Änderungen am Gerät vor. Führen Sie nur die Arbeiten am Gerät durch, die in dieser Anleitung beschrieben sind. Verwenden Sie nur Original-Ersatzteile und -Zubehör. Bestimmungsgemäße Verwendung Verwenden Sie das in dieser Anleitung beschriebene Produkt ausschließlich wie folgt: Automatisches Ein- und Ausschalten einer Wasserpumpe (Druckpumpe) bei Wasserentnahme durch eine angeschlossene Verbrauchseinrichtung. Unter Einhaltung der technischen Daten. (→ Technische Daten) Für das Gerät gelten folgende Einschränkungen: Nicht geeignet für Pumpen mit einer integrierten Automatiksteuerung. Nicht an die Trinkwasserversorgung anschließen. Nicht geeignet für Trinkwasser. Nicht für gewerbliche oder industrielle Zwecke verwenden. Nicht in Verbindung mit Chemikalien, Lebensmitteln, leicht brennbaren oder explosiven Stof- fen einsetzen.4 Produktbeschreibung Übersicht POX0045 1 Netzanschluss für Pumpe 2 Ausgang AG 3 Netzanschlussleitung 4 Manometer 5 Eingang (drehbar) 6 Adapter 7 Taste START PUMP 8 Kontrollleuchte Trockenlauf, rot 9 Kontrollleuchte Betrieb, grün Symbole auf dem Gerät Das Gerät ist geschützt gegen das Eindringen von Spritzwasser. Verwenden Sie das Gerät nur in Innenräumen. Entsorgen Sie das Gerät nicht mit dem normalen Hausmüll. Lesen Sie die Gebrauchsanleitung.DE

Aufstellen und Anschließen HINWEIS Ein zu hoher Wasserdruck im System beschädigt das Gerät. Der Abstand zur höchstgelegenen Wasserentnahmestelle darf 15 m nicht überschreiten. Der Systemdruck von 10 bar darf nicht überschritten werden. Beachten Sie den maximal zulässigen Druck der Pumpe. Er kann unterhalb 10 bar liegen. Sie können das Gerät waagerecht oder senkrecht an beliebiger Stelle zwischen dem Druckan- schluss einer Gartenpumpe, Tiefbrunnen- oder Tauchdruckpumpe und der ersten Wasserentnah- mestelle (z. B. Waschmaschine) anschließen. Empfehlung: Montage direkt auf den Druckanschluss der Pumpe. Adapter verwenden. POX00486 So gehen Sie vor:

1. Adapter auf Pumpe schrauben.

– Auf korrekten Sitz des O-Rings achten.

2. Gerät auf den Adapter schrauben.

– Bei der Montage darauf achten, dass die Pfeile auf Deckel und Ausgang des Geräts in die Fließrichtung des Wassers zeigen.

3. Gerät mit weiterführender Leitung verbinden.

HINWEIS Alle Anschlussleitungen müssen absolut dicht sein, da undichte Leitungen die Funktionsfähigkeit des Systems beeinträchtigen und zu Schäden führen können. Die Gewinde der Leitungen und die Verbindung zur Pumpe mit geeignetem Dichtmittel abdich- ten. Zu festes Anziehen von Kunststoffverschraubungen kann zu Beschädigungen führen. Übermä- ßige Kraft vermeiden. POX0046DE

Betrieb Gerät in Betrieb nehmen Vor der Verwendung muss die Pumpe befüllt werden und die Saugleitung entlüftet werden. Das Entlüften der Saugleitung kann einige Minuten dauern. So gehen Sie vor: Pumpe und Saugleitung komplett befüllen. ( Bedienungsanleitung der Pumpe)

1. Stecken Sie den Netzstecker der Pumpe in die Steckdose des ProMax Garden Automatic

2. Stecken Sie den Netzstecker des ProMax Garden Automatic Switch in die Steckdose.

– Die Kontrollleuchte ON leuchtet grün. – Das Gerät ist betriebsbereit.

3. Schalten Sie die Pumpe ein und drücken Sie am ProMax Garden Automatic Switch den Knopf

START PUMP. – Der ProMax Garden Automatic Switch aktiviert die Pumpe für ca. 15 Sekunden.

4. Öffnen Sie nach der automatischen Abschaltung der Pumpe die höchst gelegene Wasserent-

nahmestelle. – Der ProMax Garden Automatic Switch schaltet die Pumpe erneut ein.

5. Schließen sie die Wasserentnahmestelle, wenn das Wasser gleichmäßig ausströmt.

– Die Inbetriebnahme beendet. Wenn kein Wasser gefördert wird: Lassen Sie die Pumpe länger laufen, als die durch ProMax Garden Automatic Switch vorge- gebene Zeit. Halten Sie dazu die Taste START PUMP gedrückt, bis der Ansaugvorgang der Pumpe abgeschlossen ist und Wasser gefördert wird. Falls nach etwa einer Minute immer noch kein Wasser gefördert wird: Trennen Sie ProMax Garden Automatic Switch vom Stromnetz und wiederholen Sie die Inbetriebnahme. Unterbrechung des Betriebs und Wiederaufnahme Bei Trockenlauf bzw. Wassermangel schaltet der ProMax Garden Automatic Switch die Pumpe ab, leuchtet die Kontrollleuchte ERROR rot, wird die automatische Einschaltung der Pumpe verhindert. Um den Betrieb wiederherzustellen: Beseitigen Sie die Ursache der Abschaltung. Betätigen Sie die Taste START PUMP.8 Gerät außer Betrieb nehmen WARNUNG Schwere Verletzungen oder Tod durch Stromschlag sind möglich. Trennen Sie Pumpe und ProMax Garden Automatic Switch vom Stromnetz, bevor Sie am Gerät arbeiten. VORSICHT Die Leitungen stehen unter Druck. Verletzungsgefahr durch austretenden Wasserstrahl. Schäden am Gerät durch entweichendes Wasser. Vor Beginn der Arbeiten: Öffnen Sie eine Wasserentnahmestelle, damit der Druck entweichen kann. Maßnahme nach Abschluss der Arbeiten: So gehen Sie vor:

1. Ziehen Sie den Netzstecker des ProMax Garden Automatic Switch.

2. Ziehen Sie den Netzstecker der Pumpe.

3. Machen Sie die Druckleitung durch Öffnen einer Entnahmestellen drucklos.

4. Öffnen Sie zusätzlich in die Saugleitung eingebaute Rückschlagventile.

– Nach dem Ausschalten kann das Restwasser im Schlauch zurückfließen und durch die An- saugöffnung der Pumpe austreten. Falls die Pumpe vollständig abgebaut wird: Nach Gebrauchsanleitung der Pumpe verfahren! Änderung des Einschaltdrucks WARNUNG Schwere Verletzungen oder Tod durch Stromschlag sind möglich. Diese Arbeit darf nur eine Elektrofachkraft durchführen. Trennen Sie Pumpe und ProMax Garden Automatic Switch vom Stromnetz, bevor Sie am Gerät arbeiten. Maßnahme nach Abschluss der Arbeiten: So gehen Sie vor: Bei der Anpassung des Einschaltdrucks die Kennlinie beachten.

1. Gehäuse aufschrauben und Deckel entfernen.

2. Druckeinstellung mit Schraubendreher durch Drehen Einstellschraube ändern. Druck-Kennlinie

3. Gehäusedeckel wieder montieren und Gerät in Betrieb nehmen.

4. Druck am Manometer ablesen und Druckeinstellung ggf. erneut korrigieren.

Der Abschaltdruck ist nicht einstellbar und ist abhängig von der verwendeten Pumpe.DE

POX0047 POX004910 Reinigung und Wartung HINWEIS Verwenden Sie keine aggressiven Reinigungsmittel oder chemische Lösungen. Diese Mittel kön- nen das Gehäuse beschädigen, die Funktion des Geräts beeinträchtigen und sie schaden den Tie- ren, Pflanzen und der Umwelt. Reinigen Sie das Gerät nur von außen mit einem feuchten Tuch. Lagern/Überwintern Das Gerät ist nicht frostsicher und muss bei zu erwartendem Frost deinstalliert und eingelagert werden. So lagern Sie das Gerät richtig: Lassen Sie Wasser im Gerät, in den Schläuchen, Rohrleitungen und Anschlüssen so weit wie möglich ab. Reinigen Sie das Gerät gründlich. Prüfen Sie das Gerät auf Beschädigungen und ersetzen Sie ggf. beschädigte Teile. Gerät trocken und frostfrei lagern. Offene Steckverbindungen vor Feuchtigkeit und Verschmutzung schützen.DE

Störungsbeseitigung Beachten Sie auch die Störungsbeseitigung in der Gebrauchsanleitung der eingesetzten Pumpe. Störung Ursache Abhilfe Pumpe läuft nicht an Gerät ist ausgeschaltet Gerät einschalten Pumpe ist ausgeschaltet Pumpe einschalten Stromversorgung unterbrochen Elektrische Steckverbindungen prüfen Fehlerstrom-Schutzeinrichtung hat ausge- löst Gerät und Pumpe ausschalten und Netzstecker ziehen Dann OASE- Service kontaktieren Gerät ist defekt Gerät hat wegen Wassermangels abge- schaltet. Kontrollleuchte Trockenlauf leuchtet rot. Ursache des Wassermangels besei- tigen (z.B. Pumpenstörung). Da- nach Start-Knopf am Gerät drü- cken um Pumpe neu zu starten. Zulässiger Höhenunterschied von 15 m zwi- schen Gerät und Wasserentnahmestelle ist überschritten Höhenunterschied korrigieren Pumpe fördert nicht oder fördert ungenügend Druckeinstellung im Gerät nicht korrekt Druckeinstellung im Gerät korrigie- ren Gerät ist entgegen der Fließrichtung des Wassers montiert Montage korrekt ausführen12 Technische Daten ProMax Garden Automatic Switch Bemessungsspannung V AC 230 Bemessungsfrequenz Hz 50 Bemessungsstrom maximal A 12 Schutzart IPX4 Anschluss Eingang Innengewinde 1" Anschluss Ausgang Außengewinde 1" Betriebsdruck maximal bar 10 Einschaltdruck voreingestellt bar 1,5 Einschaltdruck Einstellbereich bar 1,0 … 3,5 Temperatur des gepumpten Wassers min °C 2 Temperatur des gepumpten Wassers max °C 35 Einschalten/Ausschalten Taste

Trockenlaufschutz Sensor

Korngröße gepumpter Festkörper max mm 2 Netzanschlussleitung Länge m 1,5 Pumpenanschlussleitung Länge m 0,3 Abmessungen Länge mm 100 Breite mm 100 Höhe mm 195 Gewicht kg 0,75 Entsorgung HINWEIS Dieses Gerät darf nicht als Hausmüll entsorgt werden. Entsorgen Sie das Gerät über das dafür vorgesehene Rücknahmesystem. Bei Fragen wenden Sie sich an Ihr örtliches Entsorgungsunternehmen. Dort erhalten Sie Infor- mationen über die ordnungsgemäße Entsorgung des Geräts. Machen Sie das Gerät durch Abschneiden der Kabel unbrauchbar.EN
