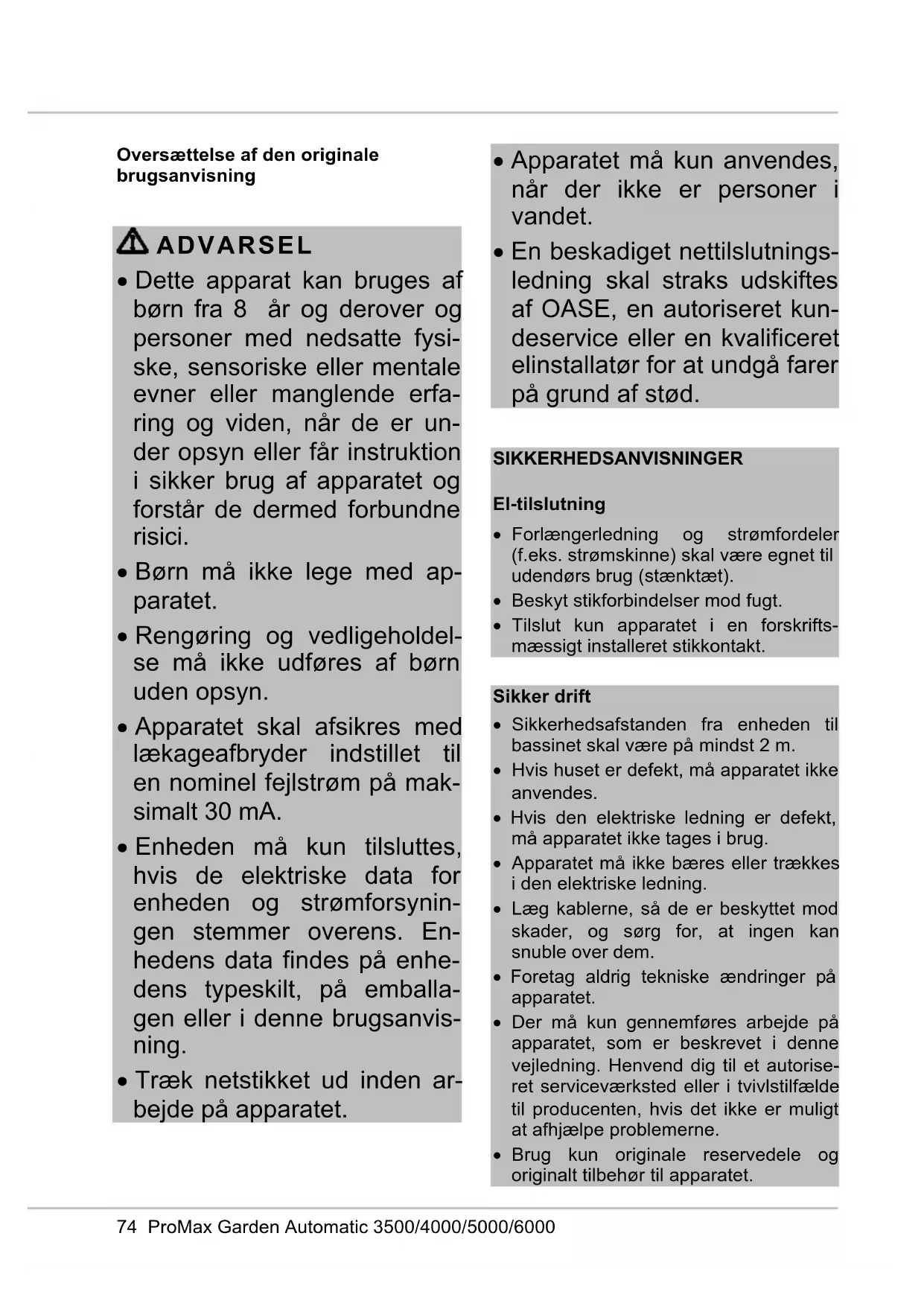

BRUGSANVISNING ProMax Garden Automatic 60005 OASE

Oversættelse af den originale brugsanvisning

• Dette apparat kan bruges af børn fra 8 år og derover og personer med nedsatte fysi- ske, sensoriske eller mentale evner eller manglende erfa- ring og viden, når de er un- der opsyn eller får instruktion i sikker brug af apparatet og forstår de dermed forbundne risici.

• Børn må ikke lege med ap- paratet.

• Rengøring og vedligeholdel- se må ikke udføres af børn uden opsyn.

• Apparatet skal afsikres med lækageafbryder indstillet til en nominel fejlstrøm på mak- simalt 30 mA.

• Enheden må kun tilsluttes, hvis de elektriske data for enheden og strømforsynin- gen stemmer overens. En- hedens data findes på enhe- dens typeskilt, på emballa- gen eller i denne brugsanvis- ning.

• Træk netstikket ud inden ar- bejde på apparatet.

• Apparatet må kun anvendes, når der ikke er personer i vandet.

• En beskadiget nettilslutnings- ledning skal straks udskiftes af OASE, en autoriseret kun- deservice eller en kvalificeret elinstallatør for at undgå farer på grund af stød. SIKKERHEDSANVISNINGER El-tilslutning

• Forlængerledning og strømfordeler (f.eks. strømskinne) skal være egnet til udendørs brug (stænktæt).

• Beskyt stikforbindelser mod fugt.

• Tilslut kun apparatet i en forskrifts- mæssigt installeret stikkontakt. Sikker drift

• Sikkerhedsafstanden fra enheden til bassinet skal være på mindst 2 m.

• Hvis huset er defekt, må apparatet ikke anvendes.

• Hvis den elektriske ledning er defekt, må apparatet ikke tages i brug.

• Apparatet må ikke bæres eller trækkes i den elektriske ledning.

• Læg kablerne, så de er beskyttet mod skader, og sørg for, at ingen kan snuble over dem.

• Foretag aldrig tekniske ændringer på apparatet.

• Der må kun gennemføres arbejde på apparatet, som er beskrevet i denne vejledning. Henvend dig til et autorise- ret serviceværksted eller i tvivlstilfælde til producenten, hvis det ikke er muligt at afhjælpe problemerne.

Med dit køb af ProMax Garden Automa- tic 3500/4000/5000/6000 har du truffet et godt valg. Inden du bruger apparatet første gang, er det vigtigt, at du læser brugsanvisningen grundigt igennem og gør dig fortrolig med apparatet. Alle arbejder på og med dette apparat må kun udføres iht. foreliggende vejledning. Sikkerhedshenvisningerne skal ubetinget overholdes for korrekt og sikker anven- delse. Opbevar denne brugsanvisning omhyg- geligt. Ved ejerskifte, videregiv venligst brugsanvisningen. Advarselshenvisninger i denne vejledning Advarsler Advarslerne i denne vejledning er klassi- ficeret med signalord, der angiver farens omfang. ADVARSEL

• Betegner en muligvis farlig situation.

• Manglende overholdelse kan medføre død eller alvorlige kvæstelser. OBS! Oplysninger der medvirker til bedre for- ståelse eller til forebyggelse af mulige materielle skader eller miljøskader. Henvisninger i denne vejledning A Henvisning til en figur, f.eks. fi- gur A.

• Henvisning til et andet kapitel. PRODUKTBESKRIVELSE Oversigt

Bærehåndtag med tænd-/slukknap (13)

Tilslutning, trykside

Tænd-/slukknap med LED- statusvisning

Anvendelse i henhold til bestemmel- ser Brug kun det produkt, der er beskrevet i denne vejledning, på følgende måde:

• Recirkulationspumpning og tømning af beholdere eller bassiner.

Mulig forkert brug Der gælder følgende restriktioner for apparatet:

• Må ikke anvendes til transport af spil- devand.

• Tilslut ikke til husets vandforsyning.

• Ikke egnet til drikkevand.

• Må ikke sættes i forbindelse med ke- mikalier, levnedsmidler, let brændbare eller eksplosive stoffer.

BEMÆRK Ved en fast installation forbindes pumpen med rørnettet med fleksible slanger for at mindske støj fra pumpen. OBS! Anvendes pumpen til trykforstærkning, må det maksimalt tilladte indvendige tryk på 6 bar på tryksiden ikke overskrides.

• Pumpetrykket lægges til fortrykket.

• Eksempel: Fortryk = 1 bar, maks. tryk for pumpen = 4,5 bar, samlet tryk = 5,5 bar.

• Opstil pumpen vandret og stabilt på et tørt sted. – Sørg ved fast installation for, at der er plads til at stille et tilstrækkelig stort opsamlingskar under aftap- ningsskruen til tømning af pumpen.

• Opstil om muligt pumpen højere end det vandreservoir, der skal pumpes fra. Ellers skal der monteres en trykfast ventil mellem pumpe og sugeslange.

• Anvend kun sugefaste vakuumslanger på tryksiden og sugesiden. OBS! OASE anbefaler: Fastgør også suges- langen (f.eks. til en træpløk) for at aflaste vægten.

DRIFT Idrifttagning af apparatet Inden brug skal pumpen fyldes og suge- ledningen udluftes. Udluftning af suge- ledningen kan tage nogle minutter. Sådan gør du:

1. Skru filterdækslet af. Du kan lettere

skrue dækslet løs med en skruetræk- ker, som du sætter i en af udsparinger- ne i dækslet.

2. Åbn spærrehanen til trykledningen.

3. Hæld vand i påfyldningsåbningen i

forfilteret, til vandet løber over. Åbn kontraventilen, indtil vandet har for- trængt al luft i filteret.

4. Skru filterdækslet på igen.

5. Anbring netstikket i stikdåsen.

– Pumpen er klar til brug.

6. Tænd pumpe. (→ Betjening)

– Pumpen begynder at arbejde med det samme. Der er stadig luft i van- det, der kommer ud. HENVISNING Hvis der efter 5 minutter stadig ikke su- ges vand ind, starter pumpen tørløbsbe- skyttelsen.

7. Luk spærrehanen til trykledningen, når

der ikke længere er luft i vandet, der løber ud. Sugeledningen er nu udluftet.DE

Afmontering af apparatet OBS! Skyl pumpen godt igennem med rent vand efter brug. Sådan gør du:

1. Frakobling af pumpen

2. Træk netstikket ud.

4. Åbn også kontraventiler indbygget i

sugeledningen. – Efter frakoblingen kan restvandet i slangen løbe tilbage og komme ud igennem pumpens indsugningsåb- ning. Hvis pumpen adskilles helt:

restvandet løbe ud ved at hælde pum- pen.

• Dioderne i tænd-/slukknappen viser den pågældende driftstilstand ved at lyse eller blinke. (→ Driftstilstand og tilførende diodevisning) Driftstyper Modus A (leveringstilstand):

• Forbind pumpen med el-nettet. – Når alle dioder lyser, er pumpen klar til drift (standby). (→ Driftstilstand og tilførende diodevisning)

• Tænde: Hold tænd-/slukknappen inde i mindre end 3 sekunder.

• Slukke: Tryk på tænd-/slukknappen igen.

Modus B: I denne modus kan pumpen f.eks. tændes og slukkes via en timer.

• Pumpen slår til, når den forbindes med el-nettet. Skift modus

• Hold tænd-/slukknappen inde i mindst 10 sekunder. – Modus A aktiv: Dioderne blå, gul og rød lyser en enkelt gang. – Modus B aktiv: Dioderne blå, gul og rød blinker 3 gange. Tænd for pumpen igen efter fejl Dioderne gul og rød lyser, hvis pumpen er slået fra på grund af en fejl.

Driftstilstand og tilførende diodevisning LED Driftstilstand Bruger blå gul rød Blinkfrekvens

Fejlfri, pumpen er i gang

Fejlfri, pumpen er i standby

Pumpen suger ikke vand

1. trin i tørløbsbeskyttelsen

1×/sekund Pumpen suger ikke vand

• 2. trin i tørløbsbeskyttel- sen Vent

2×/sekund Pumpen suger ikke vand

• 3. trin i tørløbsbeskyttel- sen

4. trin i tørløbsbeskyttelsen.

Pumpen er i ventemodus i 120 sekunder, derefter be- gynder cyklussen igen, dog maksimalt 2× Vent, eller søg efter årsagen

Fejl, pumpen har gennemlø- bet cyklussen 3× Træk netstikket ud, kontroller sugesiden, sæt netstikket i igen

1×/sekund Kontrolcyklus. Lækagebe- skyttelsen begynder efter 60 minutter, maks. 2 cykler Vent

Fejl, 18 startforsøg uden resultat Træk netstikket ud, kontroller tryksiden, sæt netstikket i igen

Tænd for pumpen igen efter fejl Dioderne gul og rød lyser, hvis pumpen er slået fra på grund af en fejl.

• Hold tænd-/slukknappen inde i mindst 3 sekunder, maks. 6 sekunder for at tænde pumpen.DE

FEJLAFHJÆLPNING Fejl Årsag Afhjælpning Pumpen starter ikke Pumpen er slået fra Tilkobling af pumpen Strømforsyning er afbrudt Kontroller de elektriske stikforbindelser Fejlstrømrelæ er udløst Sluk for pumpen, og træk netstikket ud. Kontakt OASE-service Pumpen har været ude af drift gennem længere tid (f.eks. vinter- pause). Løbehjulet sidder fast Stik en skruetrækker gen- nem bageste servicehul, drej den, så løbehjulet løs- nes. Pumpen pumper ikke eller med utilstrække- lig kapacitet Pumpen er ikke tilstrækkelig fyldt med vand Fyld pumpen og sørg for, at det påfyldte vand ikke løber ud via tryksiden Trykledning lukket

• Åbn udtagningsstedet på tryksiden

• Læg trykslangen uden knæk Sugeledning lukket

• Rengør tilslutningen på sugesiden og sugeled- ningen

• Læg sugeslangen uden knæk Utæthed på sugesiden Afhjælp utæthed på sugesi- den Filterdækseltætning defekt Udskift filterdækseltætning Pumpens filterindsats er tilstoppet Rengør eller udskift filteret og filterdækslet Pumpens filterindsats stopper for hurtigt til Installer ekstern, større forfilter (ekstraudstyr) Pumpen slår fra efter kort tids drift Overbelastningssikringen har frakoblet pumpen på grund af overophedning

• Rengør tilslutningen på sugesiden og sugeled- ningen

• Lad pumpen køle af Tørløbsbeskyttelsen har slået pumpen fra Rengør indsugningsåbning og sugeledning Tilstopning på sugesiden Rengør indsugningsåbning og sugeledning Gennemstrømningshjulet går trægt eller er blokeret Rengør eller udskift gen- nemstrømningshjulet Kontraventil defekt Kontakt OASE-service80 ProMax Garden Automatic 3500/4000/5000/6000

ADVARSEL Risiko for kvæstelser op grund af varmt vand! Forbrænding af legemsdele.

• Ved defekt elektronik eller manglende vandtilførsel på sugesiden kan vandet i pumpen blive kraftigt opvarmet.

• Sluk for apparatet før du arbejder på det.

• Afbryd pumpens forbindelse til nettet med sikringen, eller træk stikket ud, og lad vandet køle af. OBS! Anbefaling vedrørende regelmæssig rengøring:

• Rengør enheden efter behov, dog mindst 2 gange om året.

• Brug ingen aggressive rengøringsmid- ler eller opløsningsmidler, da disse kan beskadige huset eller forringe appara- tets funktion.

• Skyl alle dele med rent vand efter ren- gøring.

Rens filteret Sådan gør du:

2. Træk netstikket ud.

3. Luk evt. alle spærreanordninger på

4. Skru dækslet til filterkammeret af.

5. Træk filterindsatsen ud.

6. Rengør filterindsats og filterdæksel

under rindende vand med en børste.

7. Monter filteret igen i omvendt række-

følge. – Sørg for, at tætningen til filterdækslet er sat i, og at den er ubeskadiget. Hvis ikke, skal den udskiftes. – Sørg for, at filterdækslet skrues rig- tigt på igen.

8. Sæt apparatet sammen i omvendt

rækkefølge. Rengøring/udskiftning af gennem- strømningshjul Sådan gør du:

2. Træk netstikket ud.

4. Skru trykledningen og muffen af tilslut-

ningen på tryksiden.

5. Tag gennemstrømningshjulet ud.

– Hvis gennemstrømningshjulet sidder fast, kan man anvende en spidstang.

6. Rengør gennemstrømningshjulet med

en børste under rindende rent vand. – Udskift et slidt eller beskadiget gen- nemstrømningshjul.

OPBEVARING/OVERVINTRING Apparatet er ikke frostsikkert og skal afmonteres og sættes til opbevaring, hvis der ventes frostvejr. Sådan opbevares apparatet korrekt:

• Tøm apparatet så godt som muligt, rengør det grundigt og kontroller for skader.

• Tøm så vidt muligt alle slanger, rørled- ninger og tilslutninger.

• Rengør apparatet grundigt, kontrollér for beskadigelser, og udskift beskadi- gede dele.

• Opbevar apparatet tørt og frostfrit.

• Beskyt åbne stikforbindelser mod fugt og snavs. LUKKEDELE

• Løbehjul BORTSKAFFELSE OBS! Dette apparat må ikke bortskaffes som husholdningsaffald.

• Apparatet gøres ubrugeligt ved at skæ- re kablet af og bortskaffes via det dertil beregnede genbrugssystem. RESERVEDELE Med originale reservedele fra OASE forbli- ver apparatet sikkert og fortsætter med at arbejde pålideligt.

Tilslutning suge-/trykside indvendigt gevind

Pumpemængde mak- simum l/t

Pumpehøjde mak- simum

Opsugningshøjde mak- simum

Pumpens løbeværk Jet

Nettilslutningsledning Længde

1,5 1,5 1,5 1,5 Dimensioner Længde
