РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ ProMax Garden Automatic 60005 OASE

• При дефектен корпус не експлоати- райте уреда.

8. Сглобете уреда в обратна последо-

Процедирайте по следния начин:

7. Сглобете уреда в обратна последо-

5. Вставити вилку в розетку.

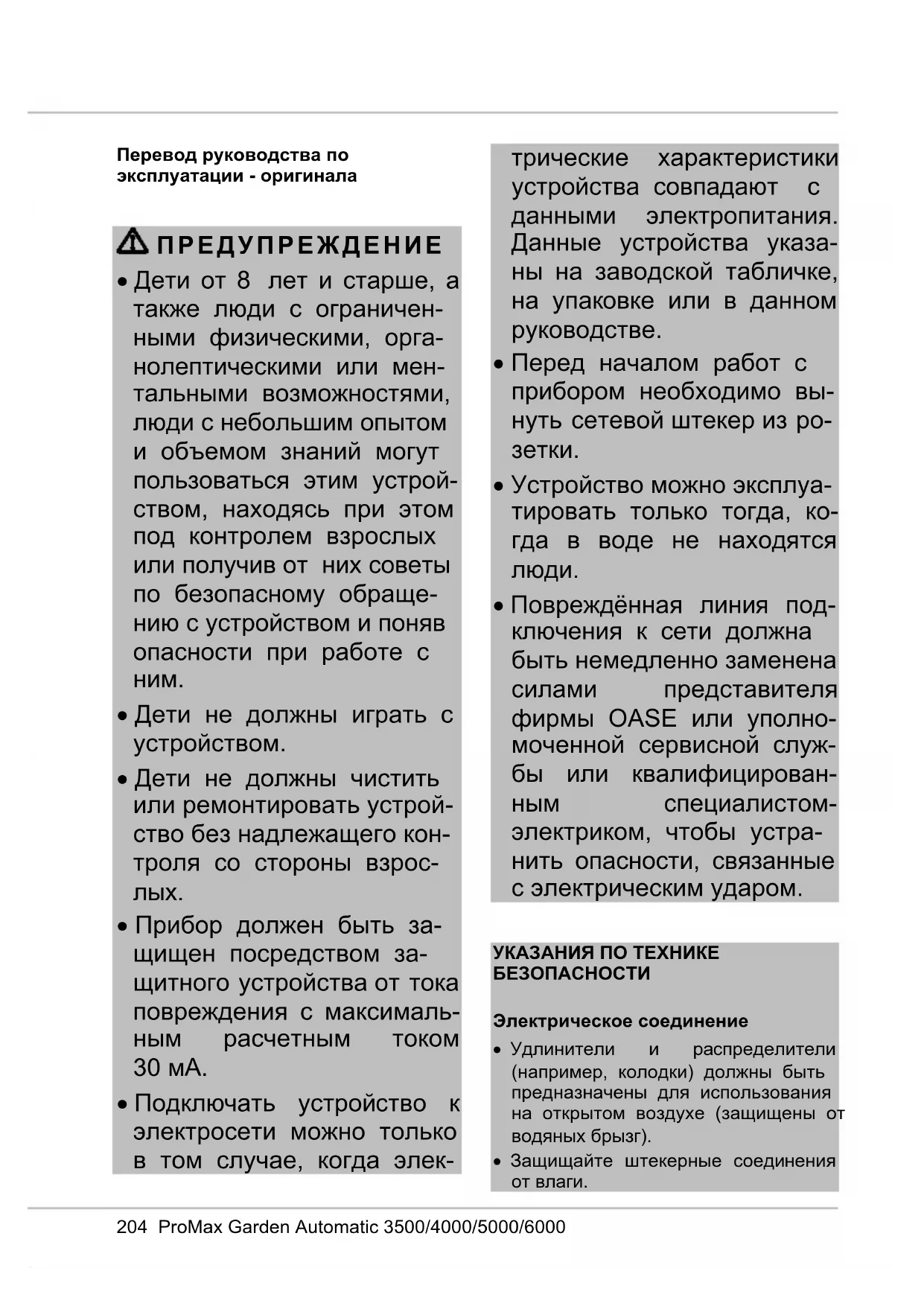

Перевод руководства по эксплуатации - оригинала

• Дети от 8 лет и старше, а также люди с ограничен- ными физическими, орга- нолептическими или мен- тальными возможностями, люди с небольшим опытом и объемом знаний могут пользоваться этим устрой- ством, находясь при этом под контролем взрослых или получив от них советы по безопасному обраще- нию с устройством и поняв опасности при работе с

• Дети не должны играть с устройством.

• Дети не должны чистить или ремонтировать устрой- ство без надлежащего кон- троля со стороны взрос-

• Прибор должен быть за- щищен посредством за- щитного устройства от тока повреждения с максималь- ным расчетным током 30 мА.

• Подключать устройство к электросети можно только в том случае, когда элек- трические характеристики устройства совпадают с данными электропитания. Данные устройства указа- ны на заводской табличке, на упаковке или в данном руководстве.

• Перед началом работ с прибором необходимо вы- нуть сетевой штекер из ро-

• Устройство можно эксплуа- тировать только тогда, ко- гда в воде не находятся

• Повреждённая линия под- ключения к сети должна быть немедленно заменена силами представителя фирмы OASE или уполно- моченной сервисной служ- бы или квалифицирован- ным специалистом- электриком, чтобы устра- нить опасности, связанные с электрическим ударом. УКАЗАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ Электрическое соединение

• Удлинители и распределители (например, колодки) должны быть предназначены для использования на открытом воздухе (защищены от водяных брызг).

• Защищайте штекерные соединения от влаги.DE

• Устройство нужно подключать толь- ко к правильно установленной ро-

Безопасная эксплуатация

• Безопасное расстояние от прибора до воды должно составлять не ме- нее 2 м.

• В случае неисправного корпуса экс- плуатация устройства запрещена.

• В случае неисправного электрокабе- ля эксплуатация устройства запре-

• Запрещается носить или тянуть устройство за кабель

• Прокладку кабеля выполняйте с защитой от повреждений и так, что- бы через него нельзя было спо-

• Выполнять технические изменения на устройстве запрещается.

• В устройстве нужно выполнять толь- ко те работы, которые описаны в настоящем руководстве по эксплуа- тации. Если трудности в работе устройства не устраняются, тогда просим обратиться в авторизован- ную сервисную службу или в случае сомнения прямо к изготовителю.

• Используйте для устройства только оригинальные запасные части и ори- гинальные принадлежности. О ДАННОМ РУКОВОДСТВЕ ПО ЭКСПЛУАТАЦИИ Приобретя данную продукцию ProMax Garden Automatic 3500/4000/5000/6000, Вы сделали хороший выбор. Перед первым использованием при- бора тщательно прочитайте инструк- цию по эксплуатации и ознакомьтесь с прибором. Все работы с данным при- бором и на нем разрешается прово- дить только при соблюдении условий данного руководства по эксплуатации. Для обеспечения правильной и без- опасной эксплуатации обязательно соблюдайте инструкции по технике безопасности. Тщательно храните данную инструк- цию по эксплуатации. В случае изме- нения владельца, передайте ему так- же и инструкцию по эксплуатации. Предупреждающие указания в дан- ном руководстве Предупредительные указания Классификация предупредительных указаний в данном руководстве проис- ходит сигнальными словами, которые отображают степень опасности. ПРЕДУПРЕЖДЕНИЕ

• Обозначает возможную опасную

• Несоблюдение может привести к смерти или тяжелым травмам.

Информация, служащая для лучшего понимания, а также для предотвраще- ния возможного материального ущер- ба или вредного воздействия на окру- жающую среду. Ссылки с данном руководстве A Ссылка на рисунок, напр. рис. A.

• Ссылка на другую главу.206 ProMax Garden Automatic 3500/4000/5000/6000

Ручка для переноски с кнопкой включения/выключения (13)

Подключение напорной стороны

Крышка фильтра предварительной чистки

Подключение на стороне

Корпус фильтра предварительной

Размыкающий контакт возвратного клапана

Резьбовая пробка для выпуска

Кабель сетевого питания

Кнопка включения/выключения со светодиодным индикатором со-

Использование прибора по назна-

Описанный в данном руководстве по эксплуатации продукт разрешается использовать только следующим об-

• Перекачивание и выкачивание воды из емкостей или бассейнов.

• Подача чистой или дождевой воды.

• Забор воды из колодцев. – Только для орошения и полива!

• Забор воды из емкостей для дожде- вой воды и цистерн. – Размер частиц в воде: макс. 2 мм.

• Эксплуатация при соблюдении тех- нических данных. (→ Технические

• Для использования только в частном

Возможное неправильное исполь-

На прибор распространяются следу- ющие ограничения:

• Не использовать длительное время (напр., для длительной циркуляции в

• Не предназначен для соленой воды.

• Подача грязной воды запрещена.

• Не подключайте к домашнему водо-

• Не предназначено для питьевой

• Не использовать в контакте с хими- катами, пищевыми продуктами, лег- ковоспламеняющимися или взрыв- чатыми материалами.DE

УСТАНОВКА И ПОДСОЕДИНЕНИЕ

Для уменьшения шумов в насосе со- единить насос в месте стационарного монтажа с трубопроводной сетью эла- стичными герметичными шланговыми

Если насос используется для усиления давления, то в этом случае нельзя превышать максимально допустимое давление в 6 бар на напорной сто-

• Давление насоса суммируется с давлением на входе.

• Пример: Давление на входе = 1 бар, макс. давление насоса = 4,5 бар, общее давление = 5,5 бар.

• Установить насос в горизонтальном устойчивом положении в сухом ме-

– При стационарном монтаже про- следить за тем, чтобы при опо- рожнении насоса под сливную резьбовую пробку была поставле- на приемная емкость соответ- ствующего объема.

• По возможности установить насос выше резервуара для воды, из кото- рого будет происходить процесс от- качки. В ином случае смонтировать герметичный клапан между насосом и всасывающим шлангом.

• Использовать только напорно- всасывающие вакуумные шланги на напорной стороне и на стороне вса-

Фирма OASE рекомендует: чтобы ослабить нагрузку от веса насоса, всасывающий шланг следует дополни- тельно закрепить (напр., подвязать к деревянному колышку).

• Ввинтить всасывающий и/или напорный шланг с внутренним диа- метром 25,0 мм (1") к месту подсо-

ЭКСПЛУАТАЦИЯ Ввод прибора в эксплуатацию Перед эксплуатацией необходимо заполнить насос и удалить воздух из всасывающей линии Удаление возду- ха из всасывающей линии может длиться несколько минут. Необходимо выполнить следующие

1. Открутить крышку фильтра. Для

помощи в откручивании можно вста- вить отвертку со стороны в одну из выемок в крышке.

2. Открыть блокировку напорной

3. Налить в заливное отверстие филь-

тра грубой очистки воду до перели- вания через край. При этом открыва- тель обратного клапана открывать до тех пор, пока вода вытеснит еще возможно содержащийся воздух из

4. Снова закрутить крышку фильтра.

5. Вставить сетевой штекер в розетку.

– Насос готов к работе.

6. Включить насос. (→ Обслуживание)

– Насос сразу начинает перекачива- ние. В выходящей воде еще при- сутствует воздух.

Если через 5 минут вода еще не вса- сывается, то в насосе сработает защи- та от работы всухую.

7. Как только в выходящей воде уже не

окажется воздуха, закрыть перекры- тие напорного трубопровода. Из208 ProMax Garden Automatic 3500/4000/5000/6000

всасывающего трубопровода воздух теперь удален.

Вывод прибора из эксплуатации

После эксплуатации насоса промыть все детали чистой водой. Необходимо выполнить следующие

1. Выключение насоса

2. Вынуть сетевой штекер из розетки.

3. Снять давление с напорной линии

путем открытия мест водозабора.

4. Также следует открыть обратный

клапан, установленный во всасыва- ющей линии. – После отключения возможно выте- кание остатков воды через шланг из входного отверстия насоса. Если насос будет полностью демонти-

5. Снять подсоединенные шланги на

напорной и всасывающей сторонах.

6. Выкрутить резьбовую пробку для

выпуска воды и слить остатки воду, наклонив насос.

7. Вкрутить резьбовую пробку для

выпуска воды на место.DE

Светодиодный индикатор синего цвета

Светодиодный индикатор желтого цвета

Светодиодный индикатор красного цвета

включения/выключения

• Во время работы датчики контроли- руют поток и давление воды, чтобы защитить насос напр. от работы всухую. В зависимости от возникшей ситуации (уменьшилась производи- тельность насоса или давление во- ды опустилось ниже 1,5 бар) насос переходит в другое рабочее состоя- ние - в режим ожидания или отклю-

• Светодиодные индикаторы на кноп- ке включения/выключения сигнали- зируют о соответствующем режиме работы постоянным свечением или миганием. (→ Режим работы и соот- ветствующей индикацией светодио-

Режимы работы Режим A (настройки в составе постав-

• Подсоединить насос к электросети. – Когда светятся все светодиоды, тогда насос готов к работе (режим ожидания). (→ Режим работы и соответствующей индикацией све-

• Включить: Нажмите клавишу вкл / выкл и держите ее нажатой менее 3 сек.

• Выключить: повторно задействовать клавишу «Вкл/выкл».

Режим B В этом режиме насос можно включать и выключать с помощью напр. тайме-

• Насос включается, как только его подключают к электросети. Смена режима работы

• Нажмите на клавишу «Вкл/выкл» и удерживайте минимум 10 с. – Режим работы A активирован: Светодиоды синий, желтый и красный загораются светом один

– Режим работы В активирован: Светодиоды синий, желтый и красный загораются светом 3 раза. Снова включить насос после неис-

Светодиоды желтый и красный све- тятся, когда насос отключился по при- чине неисправности.

• Клавишу вкл / выкл нажать и дер- жать нажатой как минимум 3  сек и как максимум 6 сек, чтобы снова включить насос.

Режим работы и соответствующей индикацией светодиодов Светодиодный индикатор Режим работы Пользователь

Светодиодный индикатор Режим работы Пользователь

Насос готов к работе Включить насос

Неисправностей нет, насос

Неисправностей нет, насос переходит в режим ожида-

Неисправностей нет, насос находится в режиме ожи-

Насос не всасывает во-

1. ступень защиты от рабо-

Насос не всасывает воду

• 2. ступень защиты от работы всухую

Насос не всасывает воду

• 3. ступень защиты от работы всухую

• При 4-й ступени насос переключается в режиме

3 раза в се- кунду, пооче-

дый светоди- одный инди-

4. ступень защиты от рабо-

Насос находится в режиме ожидания 120 секунд, за- тем цикл запускается зано- во, еще максимально 2 раза Подождать или найти причину

Неисправность, насос вы- полнил цикл 3 раза Отключить сете- вой штекер, про- верить сторону всасывания, подключить по- вторно сетевой

Цикл проверки. Защита от утечки запускается через 60 мин., макс. 2 цикла

Неисправность, 18 неудачных попыток

Отключить сете- вой штекер, про- верить напорную сторону, подклю-DE

Светодиодный индикатор Режим работы Пользователь

чить повторно сетевой штекер

Светодиодная индикатор

Светодиодный индикатор

Светодиодный индикатор мигает

Снова включить насос после неис-

Светодиоды желтый и красный све- тятся, когда насос отключился по при- чине неисправности.

• Клавишу вкл / выкл нажать и дер- жать нажатой как минимум 3  сек и как максимум 6 сек, чтобы снова включить насос.212 ProMax Garden Automatic 3500/4000/5000/6000

ИСПРАВЛЕНИЕ НЕИСПРАВНОСТИ Неисправность

запускается Насос выключен Включите насос Электропитание прервано Проверить разъемные

Сработало предохранительное устройство, действующее при появлении тока утечки Выключить насос и отсо- единить от электросети Связаться с сервисной службой фирмы OASE Насос долгое время не работал (например, зимняя пауза). Рабочее колесо зажато Ввести отвертку через нижнее сервисное отвер- стие, повернуть и таким образом отпустить рабо-

Насос не качает или качает недостаточ-

Недостаточное заполнение насоса водой Заполнить насос и убе- диться, что залитая вода не вытекает на напорной

Напорная линия перекрыта

• Открыть место водоза- бора на напорной сто-

• Проложить напорный шланг без изгибов Всасывающая линия перекрыта

• Очистить подсоедине- ние на стороне всасы- вания и всасывающую

• Проложить всасываю- щий шланг без изгибов Негерметичность на стороне

Устранить негерметич- ность на стороне всасы-

Дефектное уплотнение крышки

Заменить уплотнение крышки фильтра Забился фильтрующий элемент

Почистить или заменить фильтр и крышку фильтра Слишком быстро забился филь- трующий элемент насоса Установить внешние большие фильтры грубой очистки (опциональное оборудование) После непродолжи- тельной работы насос отключается Устройство защиты от перегруз- ки выключило насос в результа- те перегрева

• Очистить подсоедине- ние на стороне всасы- вания и всасывающую линиюDE

Защита от работы всухую вы- ключила насос Очистить входное отвер- стие и всасывающую

Засорение на стороне

Очистить входное отвер- стие и всасывающую

Крыльчатка движется с трудом или ее движение заблокирова-

Почистите крыльчатку или замените ее Обратный клапан поврежден Связаться с сервисной службой фирмы OASE

ОЧИСТКА И УХОД ПРЕДУПРЕЖДЕНИЕ Опасность травмирования горячей

Можно получить ожог.

• Если электроника неисправна или отсутствует подача воды со стороны всасывания, то имеющаяся в насосе вода может сильно нагреться.

• До проведения работ на устройстве отключить сетевое питание.

• С помощью главного предохраните- ля отсоединить насос от сети или вытянуть штекер и дать воде остыть.

Рекомендации по регулярной очистке:

• чистку прибора осуществлять по необходимости, но не реже 2 раз в

• Ни в коем случае не применять агрессивные моющие средства или химические растворы, так как они могут разрушить корпус или отрица- тельно воздействовать на функцио- нирование прибора.

• После очистки тщательно промыть все детали чистой водой.214 ProMax Garden Automatic 3500/4000/5000/6000

Прочистить фильтр Необходимо выполнить следующие

2. Вынуть сетевой штекер из розетки.

3. В случае необходимости, закрыть

все запорные устройства на стороне всасывания.

4. Навинтить и снять крышку фильтро-

5. Извлечь фильтрующий элемент.

6. Почистите фильтрующий элемент и

крышку фильтра под проточной во- дой с помощью щетки.

7. Снова собрать фильтр в обратной

последовательности. – Проследите, чтобы уплотнение крышки фильтра было на месте и не было повреждено. В противном случае заменить. – Проследите, чтобы крышка филь- тра была навинчена обратно надлежащим образом.

8. Собрать прибор в обратной после-

довательности. Почистить / заменить крыльчатку Необходимо выполнить следующие

2. Выньте сетевой штекер из розетки.

3. Сбросьте давление из напорного

трубопровода, открыв место для за-

4. Открутите напорный трубопровод и

муфту в месте подключения с напорной стороны.

5. Выньте крыльчатку.

– Если крыльчатка сидит прочно, воспользуйтесь острогубцами.

6. Почистите крыльчатку щеткой в

чистой воде. – Если крыльчатка повреждена или изношена, замените ее на новую.

7. Собрать прибор в обратной после-

ХРАНЕНИЕ НА СКЛАДЕ/ХРАНЕНИЕ В ЗИМНЕЕ ВРЕМЯ Устройство не устойчиво к низким температурам, при ожидаемых замо- розках его нужно демонтировать и убрать на хранение. Правильное хранение устройства:

• Максимально опорожнить устрой- ство, основательно прочистить и проверить на наличие повреждений.

• Максимально опорожнить шланги, трубопроводы и соединения.

• Тщательно очистить устройство, проверить на наличие повреждений, заменить поврежденные детали.

• Хранить прибор в сухом виде, не допуская его замерзания.

• Открытые штекерные соединения защитить от влаги и грязи. ИЗНАШИВАЮЩИЕСЯ ДЕТАЛИ

Не утилизировать данный прибор вместе с домашним мусором!

• Выведите устройство из работы, обрезав его кабель, и утилизируйте через предусмотренную для этого систему возврата.

Благодаря оригинальным запчастям

OASE устройство безопасно и надежно в работе.

Рисунки и списки запчастей вы найдете на нашей интернет

6000/5 Расчетное напряжение

Подсоединение на стороне всасывания / напорной стороне Внутренняя резьба

Светодиодный индикатор состояния
