BRUKSANVISNING ProMax Garden Automatic 60005 OASE

7. Lukk avstengingen av trykkledningen

• Slå på: Hold av/på-knappen inne mind- re enn 3 s.

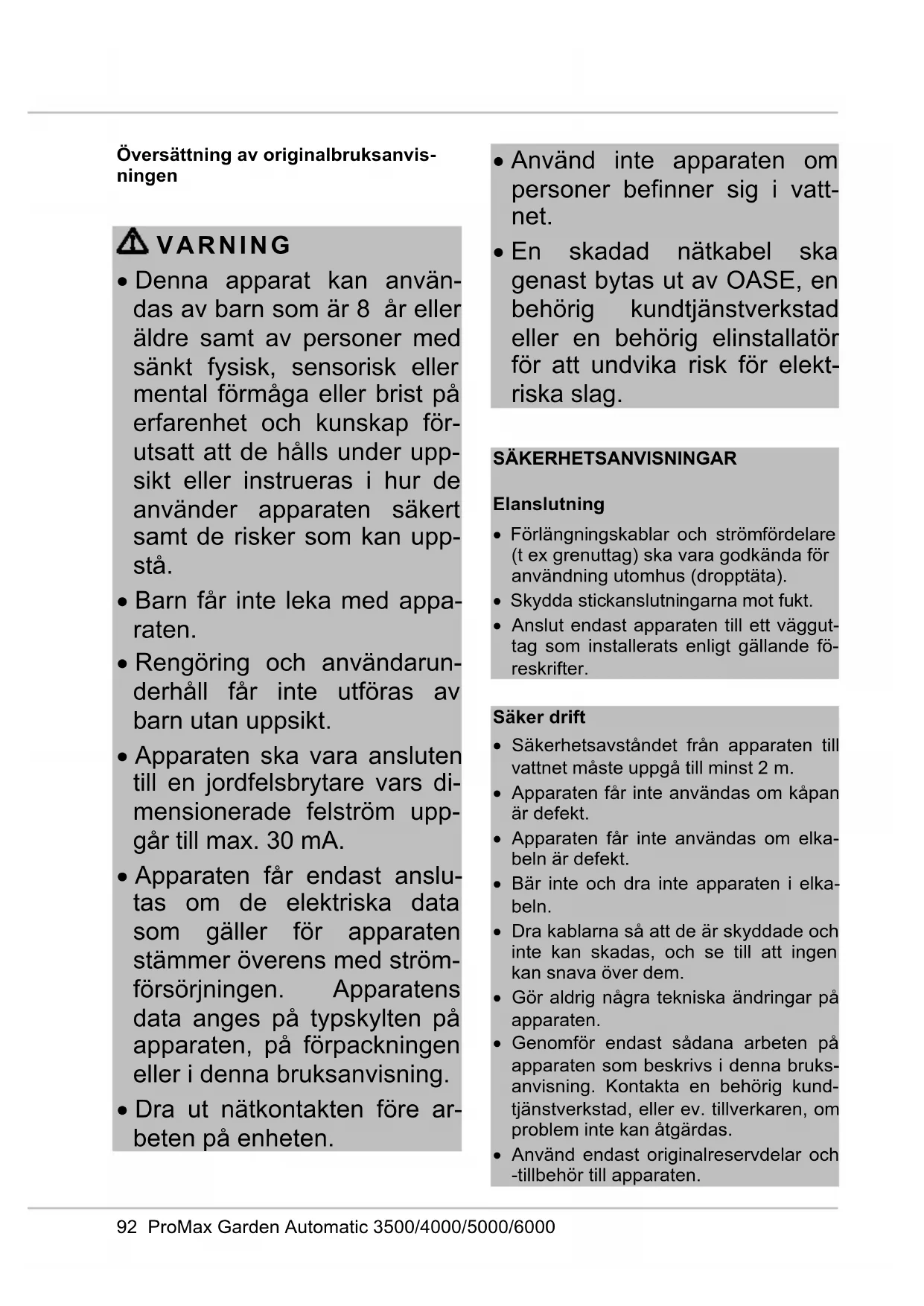

Översättning av originalbruksanvis- ningen

• Denna apparat kan använ- das av barn som är 8 år eller äldre samt av personer med sänkt fysisk, sensorisk eller mental förmåga eller brist på erfarenhet och kunskap för- utsatt att de hålls under upp- sikt eller instrueras i hur de använder apparaten säkert samt de risker som kan upp- stå.

• Barn får inte leka med appa- raten.

• Rengöring och användarun- derhåll får inte utföras av barn utan uppsikt.

• Apparaten ska vara ansluten till en jordfelsbrytare vars di- mensionerade felström upp- går till max. 30 mA.

• Apparaten får endast anslu- tas om de elektriska data som gäller för apparaten stämmer överens med ström- försörjningen. Apparatens data anges på typskylten på apparaten, på förpackningen eller i denna bruksanvisning.

• Dra ut nätkontakten före ar- beten på enheten.

• Använd inte apparaten om personer befinner sig i vatt- net.

• En skadad nätkabel ska genast bytas ut av OASE, en behörig kundtjänstverkstad eller en behörig elinstallatör för att undvika risk för elekt- riska slag. SÄKERHETSANVISNINGAR Elanslutning

• Förlängningskablar och strömfördelare (t ex grenuttag) ska vara godkända för användning utomhus (dropptäta).

• Skydda stickanslutningarna mot fukt.

• Anslut endast apparaten till ett väggut- tag som installerats enligt gällande fö- reskrifter. Säker drift

• Säkerhetsavståndet från apparaten till vattnet måste uppgå till minst 2 m.

• Apparaten får inte användas om kåpan är defekt.

• Apparaten får inte användas om elka- beln är defekt.

• Bär inte och dra inte apparaten i elka- beln.

• Dra kablarna så att de är skyddade och inte kan skadas, och se till att ingen kan snava över dem.

• Gör aldrig några tekniska ändringar på apparaten.

• Genomför endast sådana arbeten på apparaten som beskrivs i denna bruks- anvisning. Kontakta en behörig kund- tjänstverkstad, eller ev. tillverkaren, om problem inte kan åtgärdas.

• Använd endast originalreservdelar och -tillbehör till apparaten.DE

Med din nya produkt ProMax Garden Automatic 3500/4000/5000/6000 har du gjort ett bra val. Läs igenom bruksanvisningen noggrant före första användningstillfället och ta reda på hur apparaten fungerar. Alla slags arbeten som utförs på denna appa- rat får endast genomföras enligt förelig- gande instruktioner. Beakta noga säkerhetsanvisningarna, de är en förutsättning för korrekt och säker användning. Förvara denna bruksanvisning på ett säkert ställe. Om apparaten byter ägare måste även bruksanvisningen följa med. Varningsanvisningar i denna bruksan- visning Varningsanvisningar Varningsanvisningarna i denna bruksan- visning är indelade med signalord som visar omfattningen av faran. VARNING

• Beskriver en möjligtvis farlig situation.

• Om detta inte beaktas kan detta leda till dödsolyckor eller allvarliga person- skador. ANVISNING Information som ska ge bättre förståelse eller förebygga ev. sak- eller miljöskador. Referenser i denna bruksanvisning A Referens till en bild, t ex bild A.

• Referens till ett annat kapitel. PRODUKTBESKRIVNING Översikt

Anslutning på trycksidan

Ändamålsenlig användning Använd produkten såsom beskrivs i den här handboken samt endast på följande sätt:

• Om- och utpumpning av behållare eller bassänger.

• Påfyllning och bevattning.

• Pumpning av klart vatten eller regnvat- ten.

• Vattenuttag från brunnar – Endast för bevattning!

• Vattenuttag från regnvattentunnor eller cisterner. – Kornstorlek för partiklar i vattnet: max. 2 mm.

• Drift under iakttagande av tekniska data. (→ Tekniska data)

• Får endast användas för privata ända- mål.94 ProMax Garden Automatic 3500/4000/5000/6000

Möjlig felaktig användning För apparaten gäller följande begräns- ningar:

• Får inte användas i långtidsdrift (t ex för kontinuerlig cirkulation i dammar).

• Inte lämplig för saltvatten.

• Pumpa aldrig smutsvatten.

• Anslut den inte till husets vattentilled- ning.

• Inte lämplig för dricksvatten.

• Använd inte kombination med kemika- lier, livsmedel eller lättantändliga eller explosiva ämnen.

ANVISNING! För att reducera bullret från en fast instal- lerad pump ska denna anslutas till rörnä- tet via flexibla tryckfasta slangledningar. ANVISNING Om pumpen används för att höja trycket, får max. tillåtet innertryck (6 bar) på trycksidan inte överskridas.

• Pumptrycket adderas till initialtrycket.

• Exempel: Initialtryck = 1 bar, max. tryck från pumpen = 4,5 bar, totaltryck = 5,5 bar.

• Placera pumpen vågrätt och stabilt på en torr plats. – Beakta vid en fast installation att en tillräcklig stor behållare kan ställas in under avtappningsskruven när pum- pen ska tömmas.

• Placera pumpen om möjligt högre än vattenreservoaren varifrån vattnet ska pumpas. I annat fall ska en tryckfast ventil monteras mellan pump och sugslang.

• Använd endast sugfasta vaku- umslangar på trycksidan och sugsidan. ANVISNING! OASE rekommenderar: Fäst dessutom sugslangen (kan t ex bindas fast vid en träpåle) så att pumpen avlastas från denna vikt.

ANVÄNDNING Ta apparaten i drift Innan pumpen används ska den fyllas på och sugledningen avluftas. Avluftningen av sugledningen kan ta några minuter. Gör så här:

1. Skruva av filterlocket. För att underlätta

när locket skruvas av kan en skruvmej- sel sättas in i en av öppningarna i lock- et.

2. Öppna avspärrningen i tryckledningen.

3. Fyll på vatten i förfiltrets påfyllnings-

öppning tills det rinner över. Håll back- ventilen öppen tills vattnet har trängt undan ev. luft som finns fortfarande finns i filtret.

4. Skruva på filterlocket igen.

5. Anslut stickkontakten till stickuttaget.

– Pumpen är driftklar.

6. Slå på pumpen. (→ Användning)

– Pumpen börjar genast pumpa. Det finns fortfarande luft i vattnet som pumpas ut. ANVISNING! Om inget vatten har sugits in inom 5 minuter, kommer pumpens torrkörnings- skydd att starta.

7. Stäng avspärrningen i tryckledningen

när ingen luft längre finns i vattnet som rinner ut. Sugledningen har nu avluft- ats.DE

Ta apparaten ur drift ANVISNING! Spola igenom pumpen med klart vatten efter att den har använts. Gör så här:

3. Töm tryckledningen på tryck innan

uttagsställena öppnas.

4. Öppna dessutom backventilerna som

monterats in i sugledningen. – Efter att apparaten har slagits ifrån kan restvattnet i slangen rinna till- baka och lämna pumpen genom in- sugningsöppningen. Om pumpen ska demonteras komplett:

5. Ta bort anslutna slangar på tryck- och

6. Skruva ut vattenavtappningsskruven

och låt restvattnet rinna ut genom att tippa pumpen.

7. Skruva in vattenavtappningsskruven

• Under drift övervakar sensorerna vat- tenflödet och vattentrycket så att pum- pens skyddas, t ex mot torrkörning. Be- roende på vilken händelse som har in- träffat (för låg matningsprestanda eller vattentryck under 1,5 bar) skiftar pum- pen till driftstatus Stand-by eller slås ifrån.

• Lysdioderna i strömbrytaren som an- tingen lyser kontinuerligt eller blinkar indikerar aktuell driftstatus. (→ Driftstatus och tillhörande LED- indikeringar) Driftslag Läge A (leveransskick):

• Anslut pumpen till elnätet. – När alla lysdioder är tända är pum- pen driftklar (stand-by). (→ Driftstatus och tillhörande LED- indikeringar)

• Slå på apparaten: Håll strömbrytaren intryckt kortare än 3 s.

• Slå ifrån apparaten: Tryck på strömbry- taren igen.

Läge B: I detta läge kan pumpen slås på eller ifrån t ex med en timer.

• Pumpen slås på när den ansluts till elnätet. Skifta läge

• Håll strömbrytaren intryckt i minst 10 s. – Läge A aktivt: Lysdioderna blå, gul och röd tänds kort en gång. – Läge B aktivt: Lysdioderna blå, gul och röd blinkar 3 ggr. Slå på pumpen igen efter störning: Lysdioderna gul och röd lyser när pum- pen har slagits ifrån efter en störning.

• Håll strömbrytaren intryckt i minst 3 s, högst 6 s, för att slå på pumpen.96 ProMax Garden Automatic 3500/4000/5000/6000

Driftstatus och tillhörande LED-indikeringar LED Driftstatus Användare blå Gul röd Blinkfrekvens

Felfri, pumpen är i standby

Pumpen suger inget vatten -

1. nivå torrkörningsskydd

Pumpen suger inget vatten

• 2. nivå torrkörningsskydd Vänta

Pumpen suger inget vatten

• 3. nivå torrkörningsskydd

• På 4:e nivån skiftar pum- pen till väntläge Vänta

4. nivå torrkörningsskydd.

Pumpen står i väntläge i 120 s, därefter börjar förlop- pet på nytt, max. ytterligare 2 ggr Vänta eller loka- lisera orsaken

Störning, pumpen hör kört igenom förloppet 3 ggr Dra ut stickkon- takten, kontrollera sugsidan, anslut stickkontakten igen

Testförlopp. Läckskydd bör- jar efter 60 min, max. 2 förlopp Vänta

Störning, 18 misslyckade startförsök Dra ut stickkon- takten, kontrollera trycksidan, anslut stickkontakten igen

Slå på pumpen igen efter störning: Lysdioderna gul och röd lyser när pum- pen har slagits ifrån efter en störning.

• Håll strömbrytaren intryckt i minst 3 s, högst 6 s, för att slå på pumpen.DE

FELAVHJÄLPNING Störning Orsak Åtgärd Pumpen startar inte Pumpen har slagits ifrån Slå på pumpen Strömförsörjningen har brutits Kontrollera kontaktdonen Jordfelsbrytaren har löst ut Slå ifrån pumpen och dra ut stickkontakten. Kontakta därefter OASE-service Pumpen har inte använts under längre tid (t ex vinteruppehåll). Pumphjulet sitter fast För in skruvmejseln i den bakre serviceöppningen, vrid runt och lossa på pumphjulet. Pumpen matar inte eller har otillräcklig kapacitet Pumpen är inte tillräckligt fylld med vatten. Fyll på pumpen och se till att det påfyllda vattnet inte rinner ut på trycksidan Tryckledningen är tilltäppt

• Öppna uttagsstället på trycksidan

• Lägg tryckslangen utan veck Sugledningen är tilltäppt

• Rengör anslutningen på sugsidan samt sugled- ningen

• Lägg sugslangen utan veck Otäthet på sugsidan Åtgärda otätheten på sug- sidan Packningen i filterlocket är defekt Byt ut packningen i filter- locket Filterinsatsen i pumpen är tilltäppt Rengör eller byt ut filtret och filterlocket Filterinsatsen i pumpen täpps snabbt till Installera ett externt, större förfilter (optionalt tillbehör) Pumpen slår ifrån efter kort tids drift Överlastskyddet har slagit ifrån pumpen pga överhettning

• Rengör anslutningen på sugsidan samt sugled- ningen

• Låt pumpen svalna Torrkörningsskyddet har slagit ifrån pumpen Rengör insugningsöppnin- gen och sugledningen Blockering på sugsidan Rengör insugningsöppnin- gen och sugledningen Flödeshjulet är styvt eller blocke- rat Rengör eller byt ut flö- deshjulet Backventilen är defekt Kontakta OASE-service98 ProMax Garden Automatic 3500/4000/5000/6000

VARNING Risk för skållskador av hett vatten. Brännskador på kroppsdelar

• Om elektroniken är defekt eller vatten- matning saknas på sugsidan är det möjligt att vattnet som fortfarande finns i pumpen är mycket hett.

• Innan man utför arbeten på apparaten ska nätspänningen kopplas ur.

• Koppla loss pumpen från elnätet med hjälp av byggnadens säkring, eller dra ut stickkontakten, och låt därefter vatt- net svalna. ANVISNING! Rekommendation för regelbunden rengö- ring:

• Rengör apparaten vid behov, men minst 2 ggr/år.

• Använd inga aggressiva rengörings- medel eller kemiska lösningar då dessa kan angripa apparatens kåpa eller leda till att apparatens funktion försämras.

• Efter rengöringen ska alla delar sköljas av noggrant med klart vatten.

Rengöra filter Gör så här:

1. Slå ifrån pumpen.

4. Skruva loss locket filterkammaren och

6. Rengör filterinsatsen och filterlocket

med en borste under rinnande vatten.

7. Montera filtret i omvänd ordningsföljd.

– Se till att packningen ligger i filter- locket och att den är intakt. I annat fall ska den bytas ut. – Se till att filterlocket har skruvats fast på avsett vis.

8. Sätt ihop apparaten i omvänd ord-

ningsföljd. Rengör/byt ut flödeshjulet Gör så här:

3. Töm tryckledningen på tryck innan

uttagsställena öppnas.

4. Skruva loss tryckledning och hylsan

som sitter på den trycksatta sidans an- slutning.

5. Dra ut flödeshjulet.

– Om flödeshjulet sitter fast kan du låsa det med hjälp av en spetstång.

6. Rengör flödeshjulet under rinnande

rent vatten med en borste. – Byt ut ett slitet eller skadat flödeshjul.

7. Sätt ihop apparaten i omvänd ord-

VINTERN Apparaten är inte frostsäker och ska avinstalleras och läggas undan för förva- ring om frost förväntas. Förvara apparaten så här:

• Töm enheten så gott som möjligt, ren- gör den noggrant och kontrollera om den har skadats.

• Töm samtliga slangar, rörledningar och anslutningar så gott som möjligt.

• Rengör apparaten noggrant, kontrol- lera om den har skadats och byt ut skadade delar vid behov.

• Förvara apparaten torrt och frostfritt.

• Skydda öppna kontaktdon mot fukt och smuts. SLITAGEDELAR

• Pumphjul AVFALLSHANTERING ANVISNING Den här apparaten får inte kastas i hus- hållssoporna!

• Gör apparaten obrukbar genom att klippa av kablarna och lämna därefter in den till en återvinningscentral.

RESERVDELAR Apparaten arbetar säkert med originaldelar från OASE.

Reservdelsritningar och reservdelar finns på vår intenetsida.

Anslutning sug-/trycksida innergänga

Uppfordringshöjd max.

1-stegs 1-stegs 1-stegs 5-stegs Sätta på/stänga av Knapp

1,5 1,5 1,5 1,5 Mått Längd
