GEBRUIKSAANWIJZING AquaMax Eco Premium 20000 OASE

• Ontkoppel alle elektrische apparaten in het water van het voedingsnet, voordat u in het water grijpt. Anders bestaat gevaar voor ernstig of dodelijk letsel door elektrische schokken.
  Dit apparaat kan worden gebruikt door kinderen vanaf 8aar en daarnaast door Personen met verminderde fysieke, sensorische of mentale vermogens of een gebrek aan ervaring en kennis, mits zij onder toezicht staan of geinstrueerd werden over het veilige gebruik van het apparaat en de gezaren begrijpen, die hiermee samenhangen. Kinderen mogen Niet met het apparaat spelen. Reiniging en onderhoud door de gebruiker mogen Niet worden uitgevoerd door kinderen, die nicht onder toezicht staan.

Veiligheidsinstructies

Elektrische aansluiting

• Voor de elektrische installmentie in de openlucht gelden speciale voorschriften. De elektrische installmentie mag uitsluitend door een professionele elektricien uitgevoerd worden.
• De professionele elektricien is krachtens zijn professionele opleiding, kennis en ervaring gekwalificeerd en mag elektrische installaties in de openluchtuitvoeren. Hij of zich kan mogelijke gezaren herkennen en leeft de regionale en nationale normen, voorschriften en bepalingen na.
• Neem voor uw eigenveiligheid in geval van vragen of problemen contact op met een elektriekien.
• Sluit het apparaat alleen aan, wanner de elektrische gegevens van het apparaat en de voeding overeenkomen.
• Gebruik het apparaat uitsluitend op een volgens de voorschriften geinstallerde contactdoos. Het apparaat要去 beweilgijd因其 via een aardlekschakelaar met een vastgestelde lekstroom van maximaal 30mA .
• Verlengkabels en stroomverdelers (bijv. stekkerdelen)要去en voor het gebruik buitenshuis geschikt�n (spatwaterbestendig).
• Bescherm open stekkers en stopcontacten gegen vocht.

Veilig gebruik

• Gebruik het apparaat Niet als elektrische snoeren of behuizing beschadigd়n.
• Voer het apparaat Niet af als de stroomkabel beschadigd is. De stroomkabel kan nicht worden verrangen.
• De rotor in het apparaat bevat een magneeet met een krachtig magneetveld, dat pacemakers of geimplanteerde defibrillatoren (ICD) kan beinvloeden. Houdussen implantaat en magneeet een afstand van minimaal 0,2 m aan.
• Het apparaat Niet aan de elektrische leiding dragen of aan de leiding trekken.
• Installer de leidingen zodanig, dat deze gegen beschadigingen zijn beschermd en niemand er-over kan struikelen.
• Breng nooit technische veranderingen aan het apparatus aan.
• Voer uitsluitend die werkzaamheden aan het apparaat uit die in deze gebruiksaanwijzing zijn beschreiben.
• Gebruik uitsluitend originele reserveonderdelen en origineel toebehoren.
• Neem bij problemen contact op met de geauthoriseerde klantenservice of met OASE.

Beoogd gebruik

Gebruik het in deze gebruiksaanwijzing beschreiben product uitsluitend op de volgende manier:

• Voor het verpompen van normal aan vijverwater voor filtersystemen, watervalsystemen en beek-loopinstallaties.
• Met in achtneming van deze technische gegevens. ( Technische gegevens)
• Onder naleving van de toegestane waterwaarden. ( Toelaatbare waterwaarden)

De volgende inperkingen gelden voor het apparaat:

• Niet gebruiken in zwemvijvers.
• Nooit met andere vloeistoffen dan water gebruiken.
• Nooit gebruiken zonder doorstromend water.
• Niet gebruiken in combinatie met chemicaliën, levensmiddelen, Licht brandbare of explosieve stoffen.
• Niet op de drinkwatervoorzieening aansluiten.
• Niet gebruiken voor commerciele of industriuele doeleinden.
• Qua EMC (elettromagnetische compatibiliteit) is dit een apparaat van klasse A. In woonomgevingen kan het apparaat radiografische storingen veroorzaken. Het is de verantwoordelijkheid van de gebruiker, passende maatregelen te nemen.

Productbeschrijving

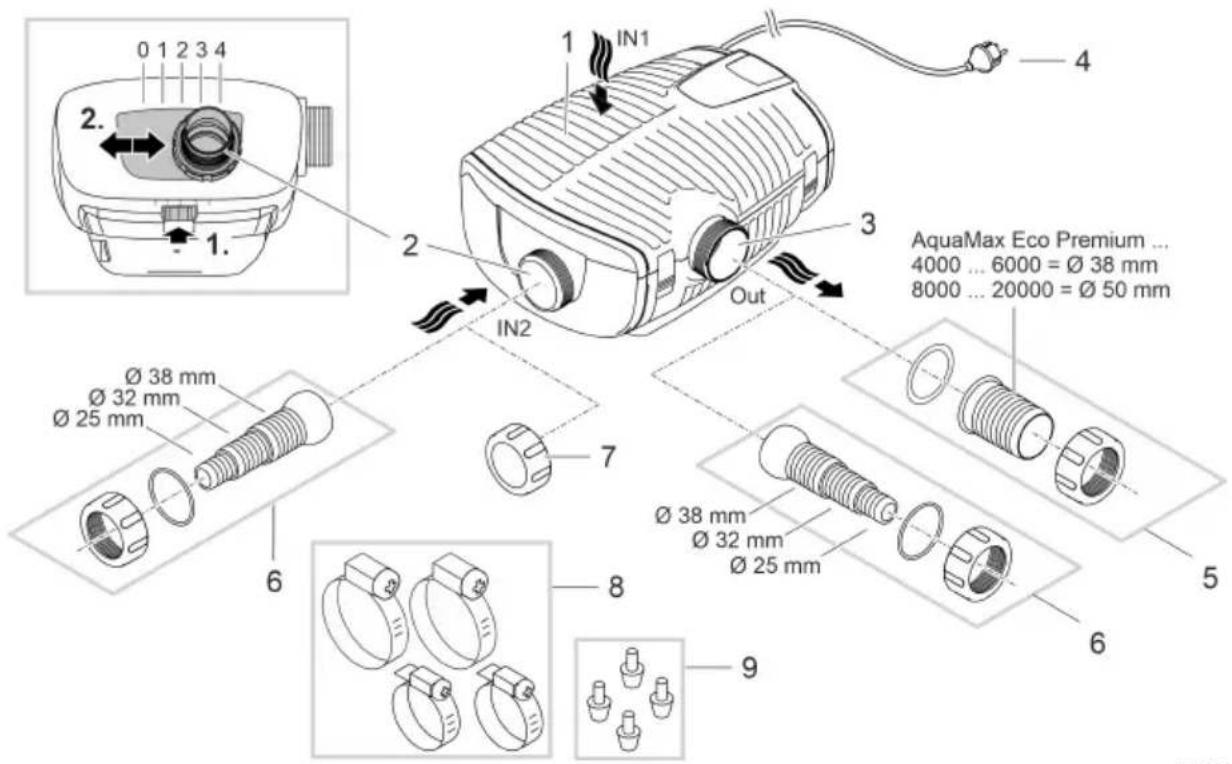

Overzicht

1 Ingang 1 (zuigzijde)

Filterbehuzing

2 Ingang 2 (zuigzijde)

• Aansluiting aan het satellietfilter of de skimmer.

• De debiethoeveelheid aan ingang 2 en daarmee het debietgedrag:tussen ingang 1 en 2 kan worden ingesteld. Maak daartoe de vergrendeling los en schuif de aansluiting op een van de vol-gende posities:

• Positie 0: Ingang 2 is gesloten; watertoevoer alleen via ingang 1.

• Positie 1/2/3: Ingang 2 is ca. 25/50/75% geopend; dat betekent watertoevoer via ingang 1 en 2 conform het ingestelde debietgedrag.
• Positie 4: Ingang 1 is gesloten; watertoevoer alleen via ingang 2.

3 Uitgang (drukzijde)
- Aansluiting van de terugloop in de vrij (bijv. via een beekje).
4 Netspanningskabel
5 Slangtule voor uitgang (aanbeveling).
6 Getrapte slangtule oor ingang 2 en uitgang (alternatif).
7 Afdekkap voor het sluiten van ingang 2, als deze Niet worden gebruikt.
8 Slangbeugels voor fixering van slangen op de slangtules.
9 Rubberen voet voor pomphouder bij droogopstelling.

Symbolen op het apparaat

Het apparaat is stofdicht en waterdicht tot 4m

Mogelijkke geziven voor personen met een pacemaker.

Voer het apparaat Niet af met het normale huisvuil.

Lees de gebruikershandleiding.

Installievarianten

AMX0138

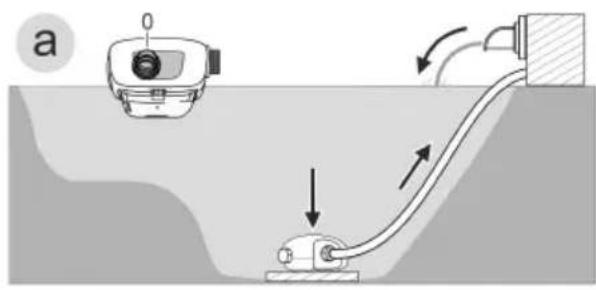

• Variant (a): Watertoevoer alleen via het filterhuis (ingang 1).

Stel ingang 2 in op positie "0".

• Sluit ingang 2 met de afdekkap.

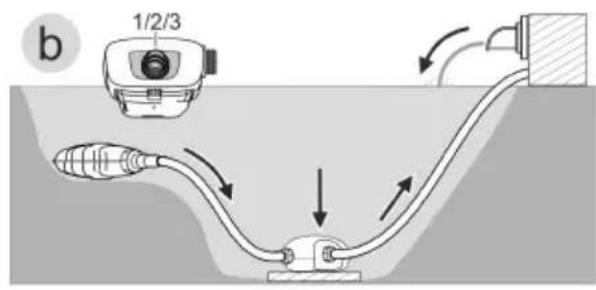

• Variant (b): Watertoevoer via het filterhuis (ingang 1) en aanvullend via een satellietfilter of een skimmer op ingang 2.

• Stel ingang 2 in op positie "1", "2" of "3", afhankelijk van de gewenste debiethoeveelheid (25/50/75%).

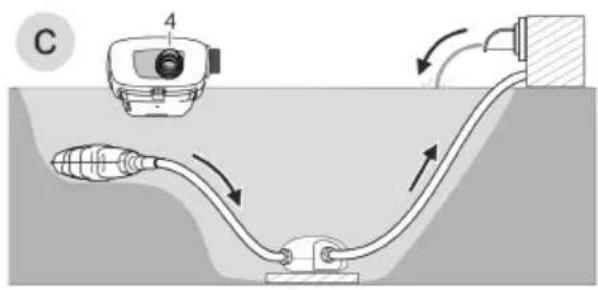

• Variant (c): Watertoevoer via een satellietfilter of een skimmer op ingang 2. - Stel ingang 2 in op positie "4".

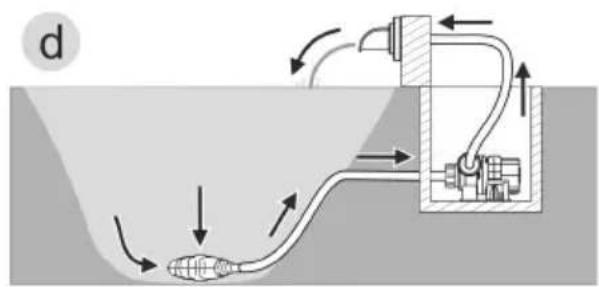

• Variant (d): Pomp droog opstellen.

• Voor deze variant要去 de pomp zonder filterbehuzing worden opgesteld.
• De pomp worden buiten de vrij, maar onder de waterspiegel opgesteld.

Seasonal Flow Control (SFC)

Bij ingeschakelde SFC-functie optimiseert de pomp het watervolume en de oppomphooegt zelfstandig. Daar bij worden het watervolume en de oppomphooegt tot 50% gereduceerd. Met SFC past het apparaat zich het gehele Jaar aan bij het betreffende ecosysteme van de vijver en ondersteunt door de temperatuurafhankelijk watercirculatie (winter-, overgangs- en zomerbedrijf).

De SFC-functie worden op de pomp in- enuitgeschakeld. Met SFC vermindert het stroomverbruik van de pomp. Zonder SFC loopt de pomp permanent met het maximale toerental. SFC werkst Niet in de droge opstelling. Bij toepassing van een skimmer, satellietfilter of OASE-InScenio regelapparatuur kan het, afhankelijk van het totale system, aan te bevelen zichn om het SFC-functie uit te schakelen.

Plaatsen en aansluten

De pomp kan of onder water (ondergedompeld) of droog (niet ondergedompeld) opgesteld worden.

Het gebruik van de pomp is alleen toegestaan wanneer de gespecificierde waterwaarden worden aangehouden. ( Toelaatbare waterwaarden)

WAARSCHUWING

Ernstig of dodelijk lichamelijk letsel bij toepassing van het apparaat in een zwemvijver. Door defecte elektrische componenten van het apparaat komt het water onder een gevaarlijke elektrische spanning te staan.

Apparaat alleen toepassen wanner er zich geen personen in het water ophouden.

VOORZICHTIG

Draaiende onderdelen in het bereik van de zuigsteunen en de druksteunen. Letsel is möglichk, als u in de steunen grijpt.

Let in het bijzonder op: Een vanwege overlast gestopt apparatusat kan onverwacht starten!

Grijp Niet in de opening van de zuigsteunen of druksteunen, als de netstekker is ingestoken.
Als de steunenijdens het bedrijf vrij toegankelijk zijn, bijv. als er geen slangen aangesloten maar, borgt u de steunen met een aanraakbescheming. De aanrakingsbescheming is als toebehoren verkrijgbaar.

OPMERKING

Bij het aanvoeren van zeer modderig water kan de rotor van de pomp eventueel sneller verslijten en moet deze vroegtijdig verrangen worden.

Reinig de vijver of het bekken grondig alvorens de pomp op te stellen.
Stel de pomp verhoogd boven de vrijverbodem op. Hierdoor wordt het aanzuigen van slijkerig water verhinderd.

① Vermijd direct zonlicht bij nicht ondergedompelde apparaatcomponenten,,ondat deze daardoor sterk konnen verhitten. Gebruik een veiligheidsafdekking.

Apparaat gedompeld opstellen

Aansluiten

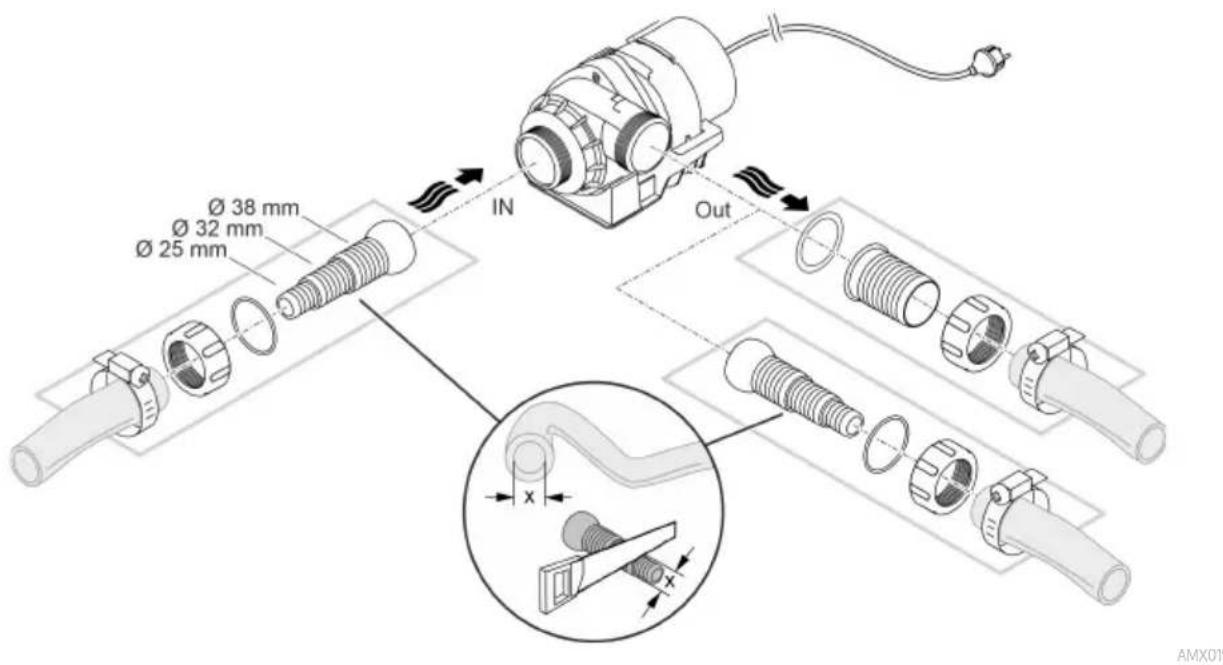

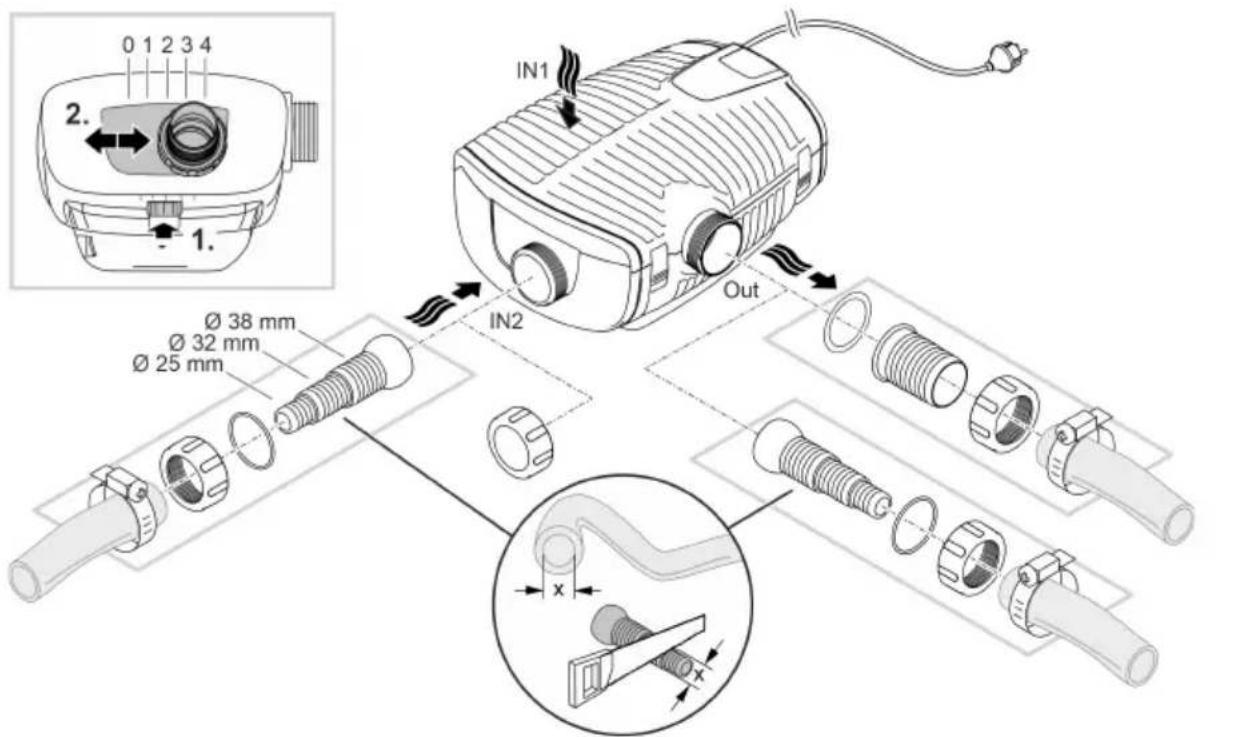

Sluit de pomp overeenkomstig de gewenste installmentievariant aan. ( Installatievarianten)

Steek de netstekker nog nicht in het stopcontact!

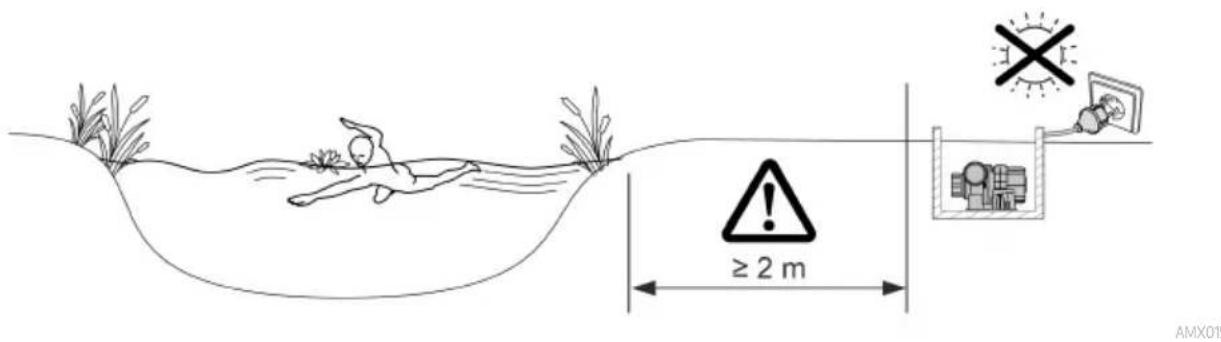

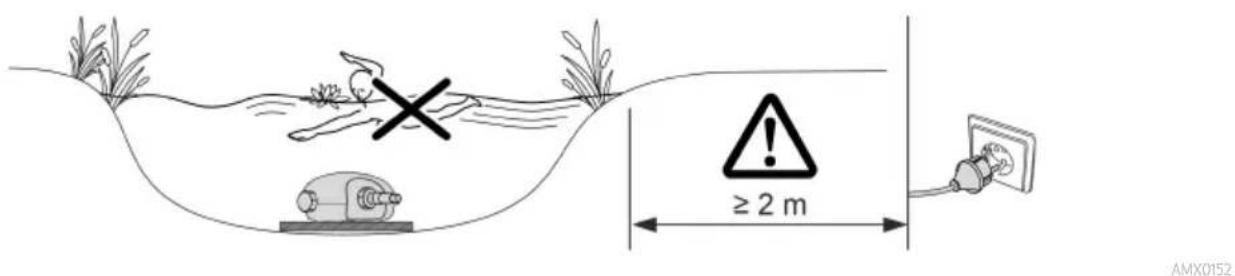

Plaatsen van het apparatus

• Plaats de pomp horizontal op een vaste ondergrond, vrij van modder.
• Zorg ervoor dat de pomp stabel staat.
• Gebruik de pompuitsuitend indien ze volledig onder water gedompeld is.

① Met een trekkabel kut u de pomp eenvoudig uit het water trekken.

Trek de trekkabel door de Ronde openings aan de onderste filterschelp en knoop deze vast.

Apparaat droog plaatsen

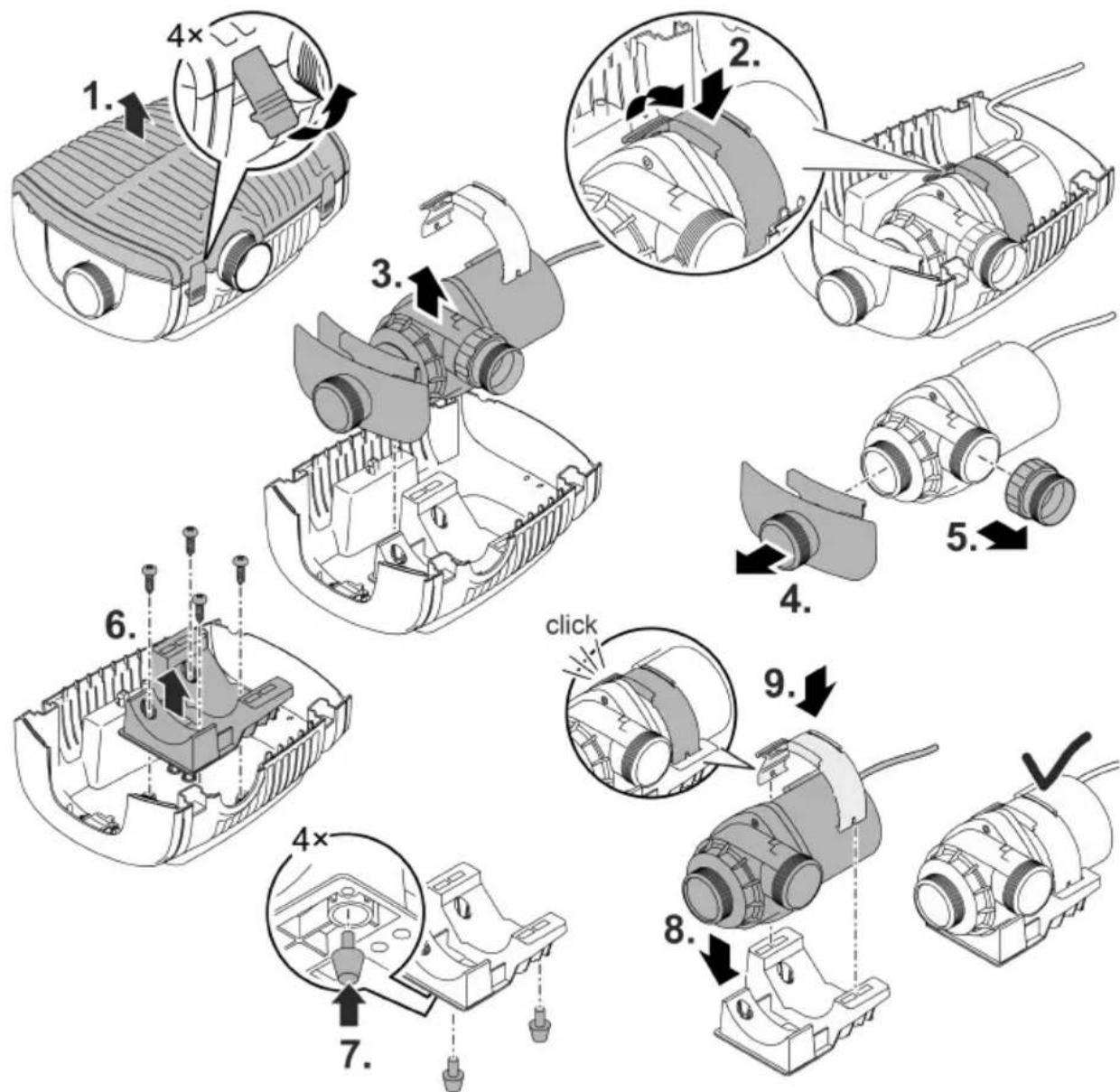

Voor droogopstelling要去pomp zonder filterbehuzing worden opgesteld.

Ombouwen

AMX0144

Aansluiten

Steek de netstekker nog Niet in het stopcontact!

Plaatsen van het apparatus

• Plaats de pomp horizontal op een vaste ondergrond, vrij van modder.
• Zorg ervoor dat de pomp stabel staat.

OPMERKING

De pomp mag nicht drooglopen. Anders worden de pomp vermietigd.

Inschakelen/uitschakelen

• Inschakelen: Steek de netstekker in het stopcontact.
  — Het apparaat schakelt onmiddelijk aan.
• Uitschakelen: Trek de netstekker uit het stopcontact.

De pomp voert bij het opstarten automatisch een voorgeprogrammeerde zichtest uit (Environmental Function Control (EFC)). De pomp herkent, of deze droogloopt/geblokkeerd is of is ondergedompeld. Bij drooglopen/blokken schakelt de pomp automatisch na 60 tot 120 secondenuit. Onderbreek in geval van storing de voedingsspanning en LAST de pomp doorstromen resp. verwijder de hindernis. Vervolgens kut u het apparaat weein bedrijf nemen.

Reiniging en onderhoud

VOORZICTHIG

Gevaar voor letsel door onvoorzienbaar starten. Apparaatinterne bewakingsfuncties konnen het apparaat uitschakelen en zichstandig wee inschakelen.

Trek de stekker uit het stopcontact voordat u aan het apparaat gaat werken.

OPMERKING

Gebruik geen agressieve reinigingsmiddlesen of chemische oplossingen. Deze middelen konnen de behuizing beschadigen en de werking van het apparaat in het gedrang brengen; ze zijn tevens schadelijk voor dieren, planten en het milieu.

Reinig het apparaat zo möglichk met schoon water en een zachte borstel of een spons; bij hardnekkige verruiling met behulp van het geadviseerde reinigingsmiddel.

Apparaat reinigen

① Reinig het apparaat indien nodig, maar minstens 2 maal peraar.

• Aan de pomp vooral de rotor en het pomphuis reinigen.
• Aanbevolen reinigingsmiddelen bij hardnekkige kalkaanslag:

Pompreiniger PumpClean van OASE.
-Azijn- en chloorvrije huishoudreiniger.
- Na het reinigen alle delen met schoon water afspoelen.

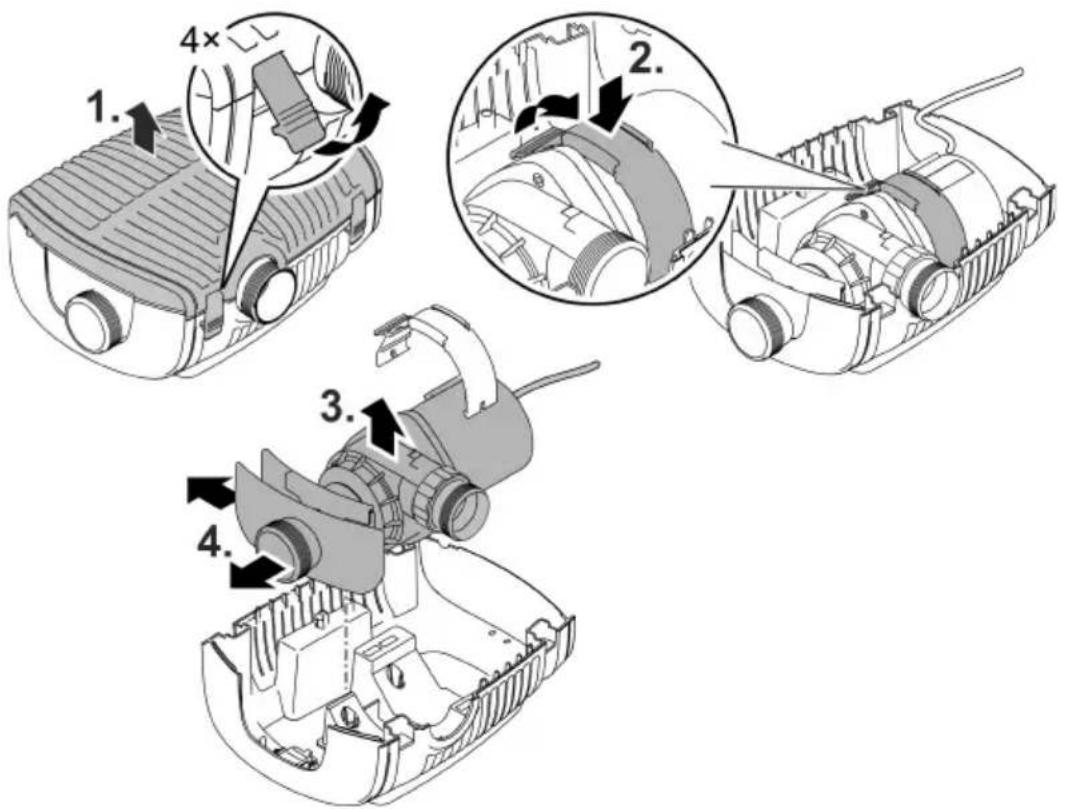

Pomp demonteren/reinigen

• Verwijder de netstekker en verwijder alle aansluitingen.

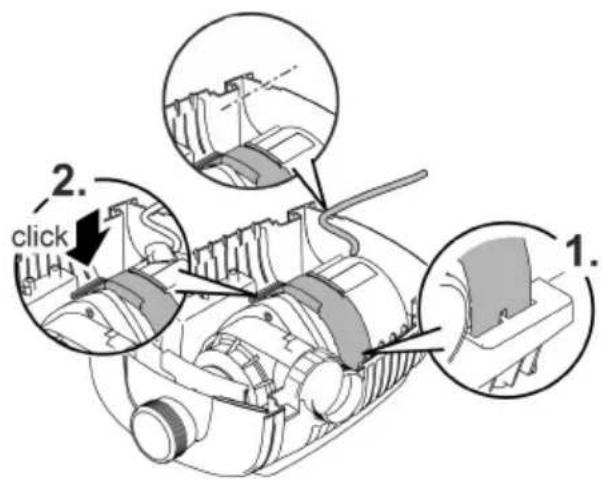

• Demonteer het apparaat, zoals in de afbeelding is weergegeven.

NL

• Monteer het apparaat waar in omgekeerde volgorde.
• Controller bij het samenstellen of

— de klem, die de pomp in de houder fixeert, goed is vergrendeld.
- de aansluitkabel door de groef op de behuizing maar buiten worden geleid en dat deze Niet geknikt of vastgeklemd worden.

AMX0146

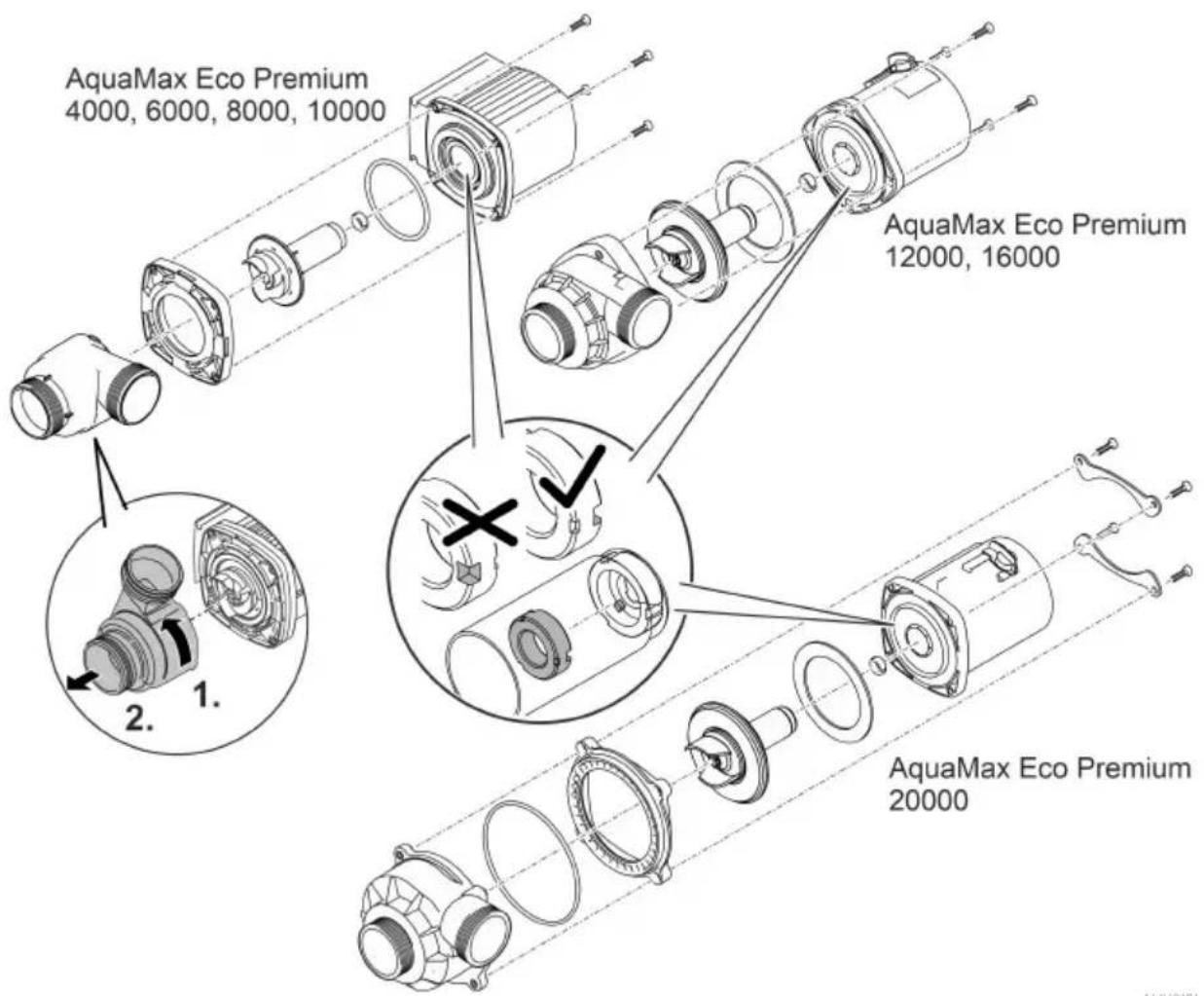

Rotor reinigen/ervangen

• Demonteer de pomp Zoals in de afbeelding weergegeven.
• Reinig de componenten met een borstel onder schoon water.
• Controller alle onderdelen op beschadiging. Vervang beschadigde of versleten onderdelen.
• Monteer de pomp in omgekeerde volgorde.

Bij het uittrekken van de rotor kan het radiale lager in het motorhuis loskomen. Controller bij het samenstellen of deze correct zit. Evt. het radiale lager met de brede groeven vooraan in het motorhuis drukken.

Opslag/overwinteren

Het apparaat is vorstvast tot minus 20^ . Indien u het apparaat buiten de vrij opslaat, kaak dan het apparaat grondig schoon met behulp van een zachte borstel en water, controllerer het apparaat op beschadiging en bewaar hem ondergedompeld of met water bevuld. Dompel de netsteker Niet in water onder!

Storingverhelpen

Storing	Oorzaak	Oplossing
De pomp start nicht	Er is geen netspanning	Netspanning controleren
	Toevoerleidingen geknikt	Toevoerleidingen zonder knikkenplaatsen
	Toevoerleidingen verstopt	Toevoerleidingen controleren/reinigen
	Rotor is geblokkeerd	Blokkade oplossen, loopeenheid op soepel lopen controleren
Pomp werkt nicht Oppompvolume onvoldoende	Filterhuis verstopt	Reinig de filterschalen
	Te hoge verliezen in de toe-voerleidingen	Slangen tot het benodigde minimum in-korten, onnodie verbinderingsdelen verwij-deren
	Rotor draait stroef	Controleren of rotor soepel loopt
Pomp schakelt na korte loop-tijd UIT	Water sterk verruild	Pomp reinigen
	Rotor is geblokkeerd	Blokkade oplossen, loopeenheid op soepel lopen controleren
	Pomp is drooggelopen	Toevoerleidingen controleren/reinigen
	Watertemperatuur te hoog	Maximaal toelaatbare watertemperatuuur aanhouden. (→Technische gegevens)

Technische gegevens

Apparaatgegevens

AquaMax Eco Premium		4000	6000	8000	10000
Aansluitspanning	V AC 220 ... 240
Netfrequentie	Hz	50/60	50/60	50/60	50/60
Maximaal opgenomen vermogen	W	35	45	60	88
Max. capaciteit	I/h	4000	6000	8000	10000
Max. toevoerhoogte	m	3,3	3,7	4,1	4,7
Beschermingsgraad		IP68	IP68	IP68	IP68
Max. dompeldiepte	m	4	4	4	4
Zuigzijde	Schroefdraad	G2	G2	G2	G2
	Aansluiting slang	mm	25, 32, 38	25, 32, 38	25, 32, 38
Drukzijde	Schroefdraad	G2	G2	G2	G2
	Aansluiting slang	mm	25, 32, 38	25, 32, 38	25, 32, 38, 50
Max. korrelgrootte grof vuil		mm	10	10	10
Filterinlaatoppervlak		cm²	1000	1000	1000
Watertemperatuur (ondergedompelde opstelling)	In bedrijf	°C	(→Toelaatbare waterwaarden)
	Buiten bedrijf	°C	-20 ... +35	-20 ... +35	-20 ... +35
Omgevingsbedrijf-stemperatuur (droog-opstelling)	In bedrijf en con-vectie	°C	+4 ... +30	+4 ... +30	+4 ... +30
	In bedrijf en gefor-ceerde koeling	°C	+4 ... +40	+4 ... +40	+4 ... +40
Afmetingen	Lengte	mm	340	340	340
	Breedte	mm	280	280	280
	Hoogte	mm	165	165	165
Aansluitkabelngthe		m	10	10	10
Gewicht		kg	5,3	5,3	5,3

AquaMax Eco Premium		12000	16000	20000
Aansluitspanning	VAC	220 ... 240	220 ... 240	220 ... 240
Netfrequentie	Hz	50/60	50/60	50/60
Maximaal opgenomen vermogen	W	110	145	180
Max. capaciteit	l/h	12000	15600	19500
Max. toevoerhoogte	m	5,0	5,2	5,4
Beschermingsgraad		IP68	IP68	IP68
Max. dompeldiepte	m	4	4	4
Zuigzijde	Schroefdraad	G2	G2	G2
	Aansluiting slang	mm	25, 32, 38	25, 32, 38
Drukzijde	Schroefdraad	G2	G2	G2
	Aansluiting slang	mm	25, 32, 38, 50	25, 32, 38, 50
Max. korrelgrootte grof vuil	mm	11	11	11
Filterinlaatoppervlak	cm²	1000	1000	1000
Watertemperatuur (ondergedompelde opstelling)	In bedrijf	°C	(→Toelaatbare waterwaarden)
	Buiten bedrijf	°C	-20 ... +35	-20 ... +35
Omgevingsbedrijf-stemperatuur (droog-tie opstelling)	In bedrijf en convec-°C	+4 ... +30	+4 ... +30	+4 ... +30
	In bedrijf ergefor-ceerde koeling	°C	+4 ... +40	+4 ... +40
Afmetingen	Lengte	mm	340	340
	Breedte	mm	280	280
	Hoogte	mm	165	165
Aansluitkabelengte		m	10	10
Gewicht		kg	5,4	5,4

Toelaatbare waterwaarden

Leidingwater,vijverwater

pH-waarde		6.8 ... 8.5
Hardheid	°dH	8 ... 15
Vrij chloor	mg/l	<0,3
Chlorideniveau	mg/l	<250
Zoutgehalte	%	<0,4
Totaal droog residu	mg/l	<50
Temperatuur	°C	+4 ... +35

Slijtagedelen

• Rotor
  Lager in het motorblok

Afvoer van het afgedankte apparaat

OPMERKING

Dit apparaat Niet met het huishoudelijk afval afvoeren.

Verwijder het apparaat via het daartoe bedoelde retourstelsel.
Als u vragen heeft, neem dan contact op met uwplaatselijke afvalverwerkingsbedrijf. Hier kunt u informatatie inwinnen over het afvoeren van het apparaat conform de voorschriften.
Maak het apparaat, door het afsnijden van de kabels, onbruikhaar.

ADVERTENCIA

1 Intrare 1(partea de aspiratie)

• Carcasà filtru

2 Intrare 2 (partea de aspiratie)
