ПОСІБНИК КОРИСТУВАЧА AquaMax Eco Premium 20000 OASE

Посібник з експлуатації

Оригінальний посібник з експлуатації.

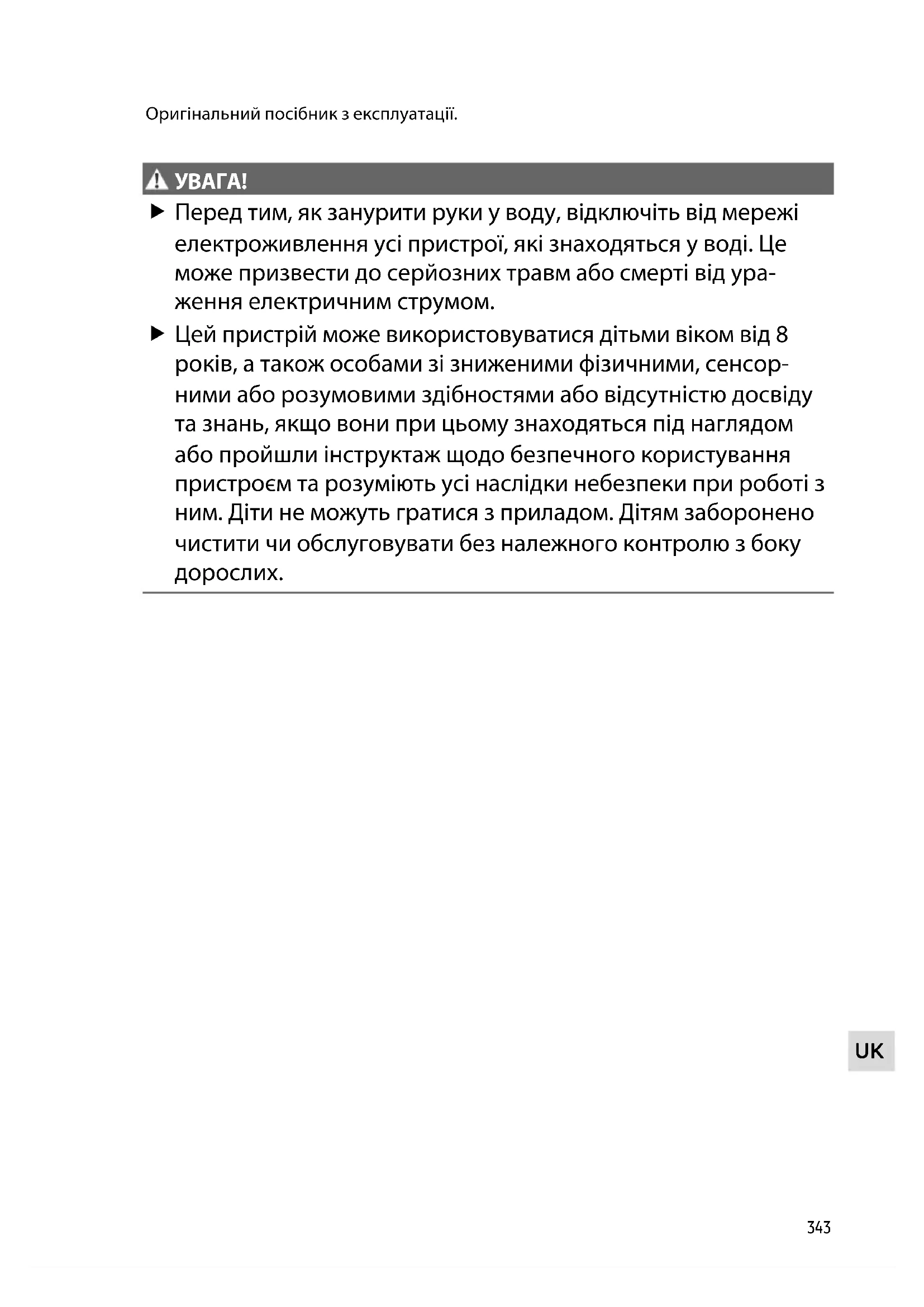

Перед тим, як занурити руки у воду, відключіть від мережі електроживлення усі пристрої, які знаходяться у воді. Це може призвести до серйозних травм або смерті від ура- ження електричним струмом. Цей пристрій може використовуватися дітьми віком від 8 років, а також особами зі зниженими фізичними, сенсор- ними або розумовими здібностями або відсутністю досвіду та знань, якщо вони при цьому знаходяться під наглядом або пройшли інструктаж щодо безпечного користування пристроєм та розуміють усі наслідки небезпеки при роботі з ним. Діти не можуть гратися з приладом. Дітям заборонено чистити чи обслуговувати без належного контролю з боку дорослих.344 Інструкція з техніки безпеки Електричне приєднання

• Для електричних пристроїв на відкритому повітрі застосовуються спеціальні пра- вила. Електромонтажні роботи може виконувати лише кваліфікований електрик. – Електрик повинен мати відповідну кваліфікацію, знання та досвід, і мати дозвіл проводити електромонтажні роботи на вулиці. Він повинен усвідомлювати мо- жливу небезпеку та дотримуватися регіональних та національних стандартів, правил та норм. – У разі виникнення питань і проблем звертайтеся до кваліфікованого електрика.

• Під’єднуйте пристрій лише у випадку, якщо його електричні характеристики збіга- ються з даними джерела живлення.

• Підключайте пристрій тільки до правильно встановленої розетки. Обладнання по- винно бути захищено за допомогою пристрою захисного вимкнення з максималь- ним розрахунковим струмом 30 мА.

• Подовжувачі й розподільники (наприклад, колодки) повинні бути призначені для використання на відкритому повітрі (захищені від водяних бризок).

• Захистіть відкриті штекери та роз’єми від вологи. Безпечна експлуатація

• Не використовуйте пристрій у разі пошкодження електричних з'єднань або кор-

• Утилізуйте пристрій, якщо мережевий з’єднувальний кабель пошкоджено. Мере- жевий з’єднувальний кабель замінити неможливо.

• Турбіна пристрою містить у своїй конструкції магніт із сильним магнітним полем, що може вплинути на роботу кардіостимулятора або імплантованого дефібриля- тора (ICD). Зберігайте відстань не менше 0,2 м між імплантатом і магнітом.

• Не переносьте і не тягніть пристрій за електричний кабель.

• Кабелі слід прокладати так, щоб захистити їх від пошкоджень і не створювати не- безпеку падіння для людей.

• Не здійснюйте технічних змін у пристрої.

• Проводьте з пристроєм тільки ті роботи, які описані в цій інструкції.

• Використовуйте тільки оригінальні запасні частини і оригінальні комплектуючі.

• Якщо виникли проблеми, зверніться до уповноваженої служби обслуговування клієнтів або в компанію OASE.UK

Використання пристрою за призначенням Використовуйте пристрій, описаний у цій інструкції, лише наступним чином:

• Для перекачування звичайної ставкової води для фільтрів, водоспадів та штучних

• Відповідно до технічних характеристик. (→ Технічні характеристики)

• З дотриманням дозволених параметрів якості води. (→ Допустимі характеристики

На прилад поширюються наступні обмеження:

• Не використовувати у ставку, призначеному для плавання.

• Ніколи не перекачуйте іншу рідину, крім води.

• Ніколи не експлуатувати без подачі води.

• Не допускати контакту з хімікатами, харчовими продуктами, легкозаймистими та вибуховими матеріалами

• Не підключати до водопроводу в будинку.

• Не для комерційного або промислового використання.

• Відповідно до норм електромагнітної сумісності (EMC) - це пристрій класу А. У жи- тлових районах пристрій може спричиняти радіоперешкоди. Користувач повинен вжити належних заходів.346 Опис виробу

Вхід 1 (сторона всмоктування)

Вхід 2 (сторона всмоктування)

Патрубок супутнього фільтру або скімеру.

Витрата на вході 2, а, отже, режим витрати між входами 1 і 2 є регульованим. Для цього треба послабити затискування й пересунути патрубок в одне з наступних по-

− Положення 0: Вхід 2 закрито; подавання води тільки через вхід 1. − Положення 1/2/3: Вхід 2 відкрито приблизно на 25/50/75 %; це означає пода- вання води через вхід 1 і 2 відповідно до налаштованого режиму витрати. − Положення 4: Вхід 1 закрито; подавання води тільки через вхід 2.

Вихід (сторона нагнітання)

• Патрубок зливного шлангу у ставок (напр., через течію струмка).

Наконечник шланга для виходу (рекомендація).

Східчастий шланговий наконечник для входу 2 та виходу (альтернатива).

Кришка для закривання входу 2, якщо він не використовується.

Шлангові хомути для фіксації шлангів на наконечниках для шлангів.

Гумові ніжки для тримача насосу при встановленні на суху.UK

Пристрій водонепроникний до 4 м і має захист від пилу.

Небезпечно для осіб з кардіостимулятором.

Захистіть пристрій від попадання прямих сонячних променів.

Заборонено утилізувати пристрій із звичайним побутовим сміттям.

Прочитайте інструкцію з експлуатації.

Варіанти встановлення

• Варіант (a): Подавання води через корпус фільтра (вхід 1). – Переставте вхід 2 в положення «0». – Перекрийте вхід 2 кришкою.

• Варіант (b): Подавання води через корпус фільтра (вхід 1) і додатково через сателітний фільтр або скімер на вході 2. – Встановіть вхід 2 в положення «1», «2» або «3», залежно від потрібного режиму витрати (25/50/75 %).

• Варіант (с): Подавання води тільки через через сателітний фільтр або скімер на вході 2. – Переставте вхід 2 в положення «4».

• Варіант (d): Встановіть насос у сухому стані. – Для цього варіанту насос повинен встановлюватись без корпуса фільтра. – Насос встановлюється поза межами ставка але нижче рівня поверхні води.348 Seasonal Flow Control (SFC) Nur AquaMax Eco Premium 12000, 16000 und 20000.

При увімкненні функції SFC насос автоматично оптимізує витрату та напір води. При цьому кількість води та напору зменшуються на 50 %. Пристрій впродовж усього року пристосовується до відповідної екології ставка, підтримує біологію ставка за допомогою циркуляції води, яка залежить від температури (зимовий, міжсезонний та літній режими). Функція SFC вмикається й вимикається в насосі. За допомогою SFC знижується енер- госпоживання насоса, без SFC насос працює постійно на максимальній швидкості. SFC не працює при сухому встановленні. При використанні механічної лопати-струг, фільтра супутника або пристрою управління OASE InScenio рекомендується, в зале- жності від виду пристрою, вимкнути функцію SFC.UK

Встановлення та підключення Насос можна встановлювати безпосередньо зануреним (у воді) або в сухому місці (поза водою). Експлуатація насоса дозволена тільки з дотриманням вказаного об’єму води. (→ Допустимі характеристики води)

Пристрій може стати причиною серйозних травм або смерті, якщо він використову- ється в плавальному ставку. У воді може виникати небезпечна електрична напруга через несправні електричні деталі пристрою. Використовуйте прилад тільки якщо в воді немає людей.

Деталі, що обертаються в зоні всмоктувального патрубка та напірного патрубка. Мо- жливе отримання травм, якщо братись руками за патрубки. Зверніть особливу увагу: Через перевантаження, пристрій що зупинився може ра- птово запуститися! Не торкайтесь отвору всмоктувального патрубка та напірного патрубка, коли ме- режевий штекер вставлений в розетку. Якщо під час експлуатації доступ до патрубків відкритий, напр., якщо не під'єднані шланги, то патрубки необхідно закрити засобами захисту від торкання. Засоби за- хисту від пропонуються як додаткове обладнання.

У разі подачі сильно замуленої води зношування насоса може відбуватися швидше, тому його необхідно вчасно замінювати. Ретельно почистіть ставок або водойму перед встановленням насоса. Встановіть насос вище над дном ставка. Це дозволяє уникнути засмоктування

Уникайте прямих сонячних променів на компоненти пристрою, які не занурені у воду, оскільки це може призвести до їх сильного нагрівання. При необхідності використовуйте захисне покриття.350 Занурення пристрою Підключення Підключайте насос відповідно до бажаного варіанту інсталяції. (→ Варіанти встанов-

Поки не вставляйте мережевий штекер в розетку! Встановлення

• Помістіть насос горизонтально на тверду поверхню, що не містить мулу.

• Переконайтесь, що насос знаходиться в безпечному положенні.

• Експлуатуйте насос лише тоді, коли він повністю занурений у воду. За допомогою тросу при потребі можна легко витягнути насос із води. − Протягніть трос через круглі отвори на нижній оболонці фільтру та зав'яжіть на ньому вузол.UK

Установка пристрою в сухому місті Для варіанту встановлення в сухому місці насос повинен встановлюватись без кор- пуса фільтра. Переобладнання

AMX0144352 Підключення

Поки не вставляйте мережевий штекер в розетку! Встановлення

• Помістіть насос горизонтально на тверду поверхню, що не містить мулу.

• Переконайтесь, що насос знаходиться в безпечному положенні.UK

Введення в експлуатацію

Не допускати роботу насоса в сухому стані. Інакше насос руйнується. Експлуатувати насос, тільки коли він занурений чи вкритий водою.

• Увімкнення: Вставте штекер в розетку. – Пристрій вмикається одразу.

• Вимкнення: Витягніть штекер із розетки. Environmental Function Control (EFC) При запуску насос автоматично проводить попередньо запрограмовану самодіаг- ностику (Environmental Function Control (EFC)). Насос визначає, в якому стані він знаходиться: без води / в заблокованому чи в зануреному стані. У випадку роботи на суху/блокування насос автоматично вимикається через 60 - 120 секунд. У разі ви- никнення помилки, відключіть насос від електромережі і занурте насос у воду або видаліть перешкоду. Після цього пристроєм знову можна користуватися.354 Чистка і догляд

Небезпека травмування через непередбачуваний запуск. Функції внутрішнього кон- тролю пристрою можуть вимикати пристрій і автоматично вмикати знову. Перед проведенням робіт на пристрої витягнути вилку з розетки.

Не використовуйте агресивні миючі засоби або хімічні розчини. Ці засоби можуть пошкодити корпус, погіршити функціонування пристрою та завдати шкоди твари- нам, рослинам та навколишньому середовищу. По можливості очищайте пристрій чистою водою та м’якою щіткою або губкою. При стійкому забрудненні використовуйте рекомендовані миючі засоби.

Очищення пристрою Очищайте пристрій у разі необхідності, але щонайменше 2 рази на рік.

• Особливо ретельно почистіть робоче колесо насоса і корпус насоса.

• Рекомендовані засоби для чищення при стійкому вапняному відкладенні: – Фільтр насоса PumpClean від OASE. – Побутові засоби для чищення на основі оцтової кислоти та хлору.

• Ретельно промити всі деталі чистою водою після чистки.UK

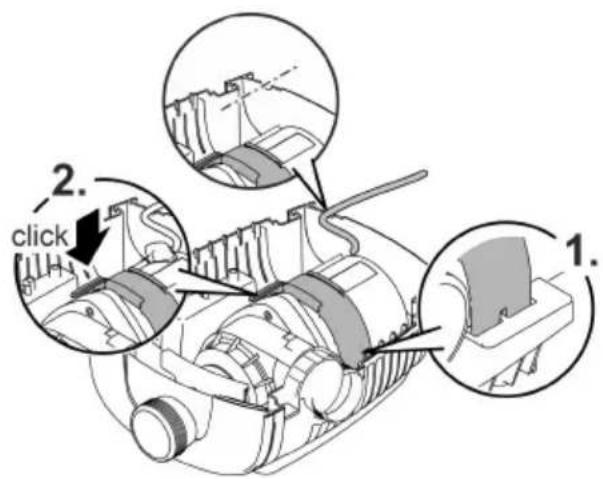

Демонтаж/очищення насосу

• Витягніть штекер та від'єднайте усі підключення.

• Розберіть пристрій, як показано на малюнку.

• Зберіть пристрій у зворотній послідовності.

• Під час збирання перевірте, щоб – затискувачі, які фіксують насос в утримувачі, надійно защепнулися. – з'єднувальний кабель був проведений через канавку у корпусі та не був пере- ламаний або перетиснутий.

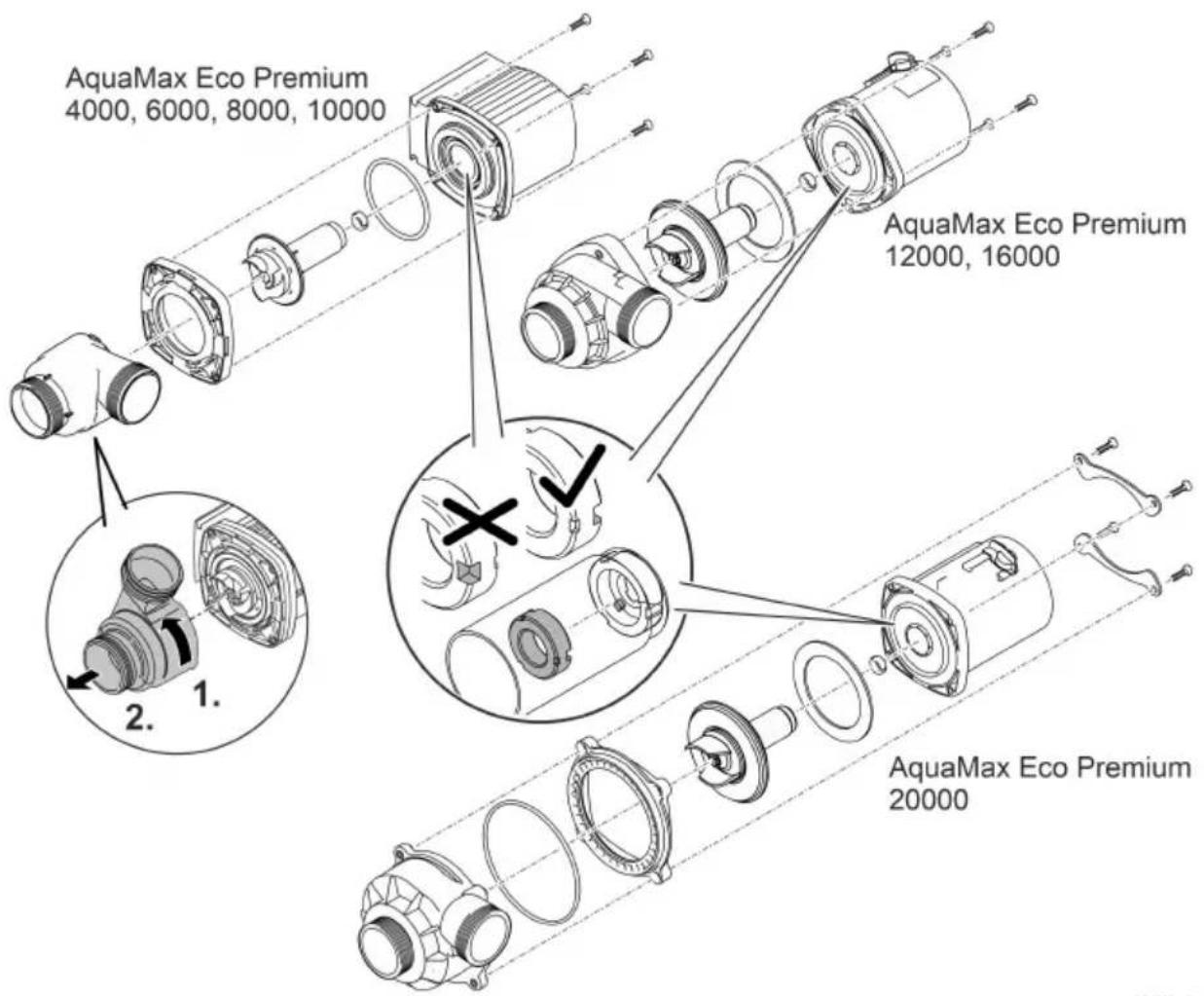

AMX0146356 Очищення/заміна турбіни

• Розберіть насос, як показано на малюнку.

• Очистіть компоненти щіткою та чистою водою.

• Перевірте відсутність пошкоджень на усіх деталях. Замініть пошкоджені або зно- шені деталі.

• Зберіть насос у зворотній послідовності. При вийманні турбіни може ослабитись радіальний підшипник в корпусі дви- гуна. Під час збирання перевірте, чи правильно його встановлено. За потреби притисніть радіальний підшипник широкими пазами вперед у корпус двигуна.

Зберігання пристрою, в т. ч. взимку Пристрій здатен витримувати морози до -20°C. У випадку зберігання за межами ста- вка пристрій слід ретельно почистити водою та м'якою щіткою, перевірити на наяв- ність пошкоджень і зберігати у зануреному або заповненому стані. Ніколи не зану- рюйте штекер для підключення до електромережі у воду! Усунення несправностей Несправність

Насос не запускається

Відсутня напруга у елект- ричній мережі Перевірити напругу в мережі Лінії підведення перела-

Прокласти лінії підведення без пере-

Лінії підведення засмічені

Перевірити/прочистити лінії підве-

Усунути блокування, перевірити вільне обертання турбіни Насос не працює Недостатня потужність

Корпус фільтра заблокова-

Почистити частини фільтра Надто великі втрати в тру-

Вкоротити шланги на необхідну міні- мальну довжину, видалити непотрі- бні з'єднувальні деталі Робоче колесо погано ру-

Перевірте легкість ходу робочого ву-

Через короткий проміжок

вимикається Вода дуже забруднена Очистити насос Турбіна заблокована

Усунути блокування, перевірити вільне обертання турбіни Насос працював без води

Перевірити/прочистити лінії підве-

Занадто висока темпера-

Дотримуватись максимально дозво- ленної температури води. (→ Технічні характеристики)358 Технічні характеристики Технічні данні пристрою AquaMax Eco Premium

Напруга мережі живлення

220 … 240 Частота мережі

50/60 50/60 50/60 50/60 Макс. споживана потужність

Макс. потужність подачі

3,3 3,7 4,1 4,7 Ступінь захисту

IP68 IP68 IP68 IP68 Макс. глибина занурення

25, 32, 38 25, 32, 38 25, 32, 38 25, 32, 38 Сторона нагнітання

25, 32, 38, 50 Макс. розмір частинок бруду

Підвідна площа фільтра

(→ Допустимі характеристики води) Поза експлуата-

-20 ... +35 -20 ... +35 -20 ... +35 -20 ... +35 Температура на- вколишнього сере- довища (встанов- лення в сухому мі-

При експлуатації та конвекції

+4 ... +30 При експлуатації та примусовому охолодженні

Довжина з'єднувального кабелю

Напруга мережі живлення

220 … 240 220 … 240 220 … 240 Частота мережі

50/60 Макс. споживана потужність

Макс. потужність подачі

IP68 Макс. глибина занурення

25, 32, 38 Сторона нагні-

25, 32, 38, 50 Макс. розмір частинок бруду

Підвідна площа фільтра

(→ Допустимі характеристики води) Поза експлуата-

-20 ... +35 -20 ... +35 -20 ... +35 Температура на- вколишнього се- редовища (встано- влення в сухому

При експлуатації та конвекції

+4 ... +30 При експлуатації та примусовому охолодженні

Довжина з'єднувального кабелю

5,4 5,4 6,1360 Допустимі характеристики води

Питна вода, ставкова вода Значення pH

°dH 8 … 15 Вільний хлор

<0,4 Загальний сухий залишок

Деталі, що швидко зношуються

• Підшипник у блоці двигуна

Цей пристрій заборонено утилізувати разом із побутовими відходами. Утилізуйте пристрій тільки через передбачену для цього систему повернення від- ходів для переробки. У разі виникнення питань звертайтеся до місцевого підприємства з утилізації від- ходів. Там Вам нададуть усю інформацію щодо належної утилізації приладу. Попередньо необхідно відрізати кабель живлення, щоб зробити пристрій непри- датним для використання.RU
