BEDIENUNGSANLEITUNG AquaMax Eco Premium 20000 OASE

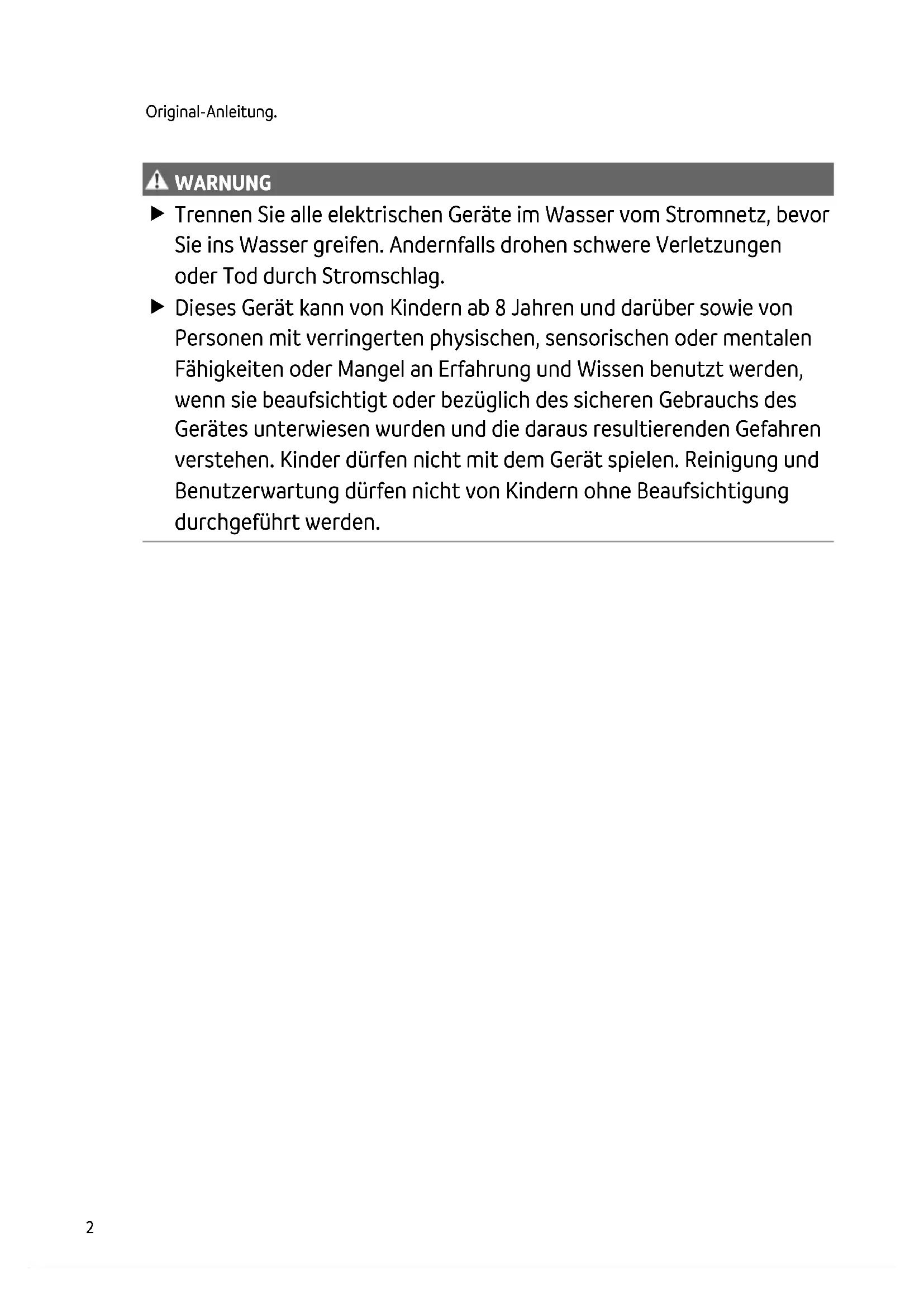

WARNUNG WARNUNG Trennen Sie alle elektrischen Geräte im Wasser vom Stromnetz, bevor Sie ins Wasser greifen. Andernfalls drohen schwere Verletzungen oder Tod durch Stromschlag. Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.DE

Sicherheitshinweise Elektrischer Anschluss

• Für die Elektroinstallation im Außenbereich gelten spezielle Vorschriften. Die Elektroinstalla- tion darf nur von einer Elektrofachkraft ausgeführt werden. – Die Elektrofachkraft ist aufgrund ihrer fachlichen Ausbildung, Kenntnisse und Erfahrungen qualifiziert und darf Elektroinstallationen im Außenbereich durchführen. Sie kann mögliche Gefahren erkennen und beachtet die regionalen und nationalen Normen, Vorschriften und Bestimmungen. – Bei Fragen und Problemen wenden Sie sich an eine Elektrofachkraft.

• Schließen Sie das Gerät nur an, wenn die elektrischen Daten von Gerät und Stromversorgung übereinstimmen.

• Schließen Sie das Gerät nur an einer vorschriftsmäßig installierten Steckdose an. Das Gerät muss über eine Fehlerstrom-Schutzeinrichtung mit einem Bemessungsfehlerstrom von maxi- mal 30 mA abgesichert sein.

• Verlängerungsleitungen und Stromverteiler (z. B. Steckdosenleisten) müssen für die Verwen- dung im Freien geeignet sein (spritzwassergeschützt).

• Schützen Sie offene Stecker und Buchsen vor Feuchtigkeit. Sicherer Betrieb

• Verwenden Sie das Gerät nicht, wenn elektrische Leitungen oder Gehäuse beschädigt sind.

• Entsorgen Sie das Gerät, wenn seine Netzanschlussleitung beschädigt ist. Die Netzanschluss- leitung kann nicht ersetzt werden.

• Die Laufeinheit im Gerät enthält einen Magneten mit starkem Magnetfeld, das Herzschrittma- cher oder implantierte Defibrillatoren (ICD) beeinflussen kann. Halten Sie zwischen Implantat und Magnet einen Abstand von mindestens 0,2 m ein.

• Tragen oder ziehen Sie das Gerät nicht an der elektrischen Leitung.

• Verlegen Sie Leitungen so, dass sie vor Beschädigungen geschützt sind und dass niemand dar- über fallen kann.

• Nehmen Sie niemals technische Änderungen am Gerät vor.

• Führen Sie nur die Arbeiten am Gerät durch, die in dieser Anleitung beschrieben sind.

• Verwenden Sie nur Original-Ersatzteile und -Zubehör.

• Wenden Sie sich bei Problemen an den autorisierten Kundendienst oder an OASE.4 Bestimmungsgemäße Verwendung Verwenden Sie das in dieser Anleitung beschriebene Produkt ausschließlich wie folgt:

• Zum Pumpen von normalem Teichwasser für Filtersysteme, Wasserfallsysteme und Bach- laufsysteme.

• Unter Einhaltung der technischen Daten. (→ Technische Daten)

• Unter Einhaltung der zulässigen Wasserwerte. (→ Zulässige Wasserwerte) Für das Gerät gelten folgende Einschränkungen:

• Nicht in Schwimmteichen verwenden.

• Niemals mit anderen Flüssigkeiten als Wasser betreiben.

• Niemals ohne Wasserdurchfluss betreiben.

• Nicht in Verbindung mit Chemikalien, Lebensmitteln, leicht brennbaren oder explosiven Stof- fen einsetzen.

• Nicht an die Hauswasserversorgung anschließen.

• Nicht für gewerbliche oder industrielle Zwecke verwenden.

• Nach EMV (Elektromagnetische Verträglichkeit) ist dies ein Gerät der Klasse A. In Wohnumge- bungen kann das Gerät Funkstörungen verursachen. Es obliegt dem Anwender, angemessene Maßnahmen zu ergreifen.DE

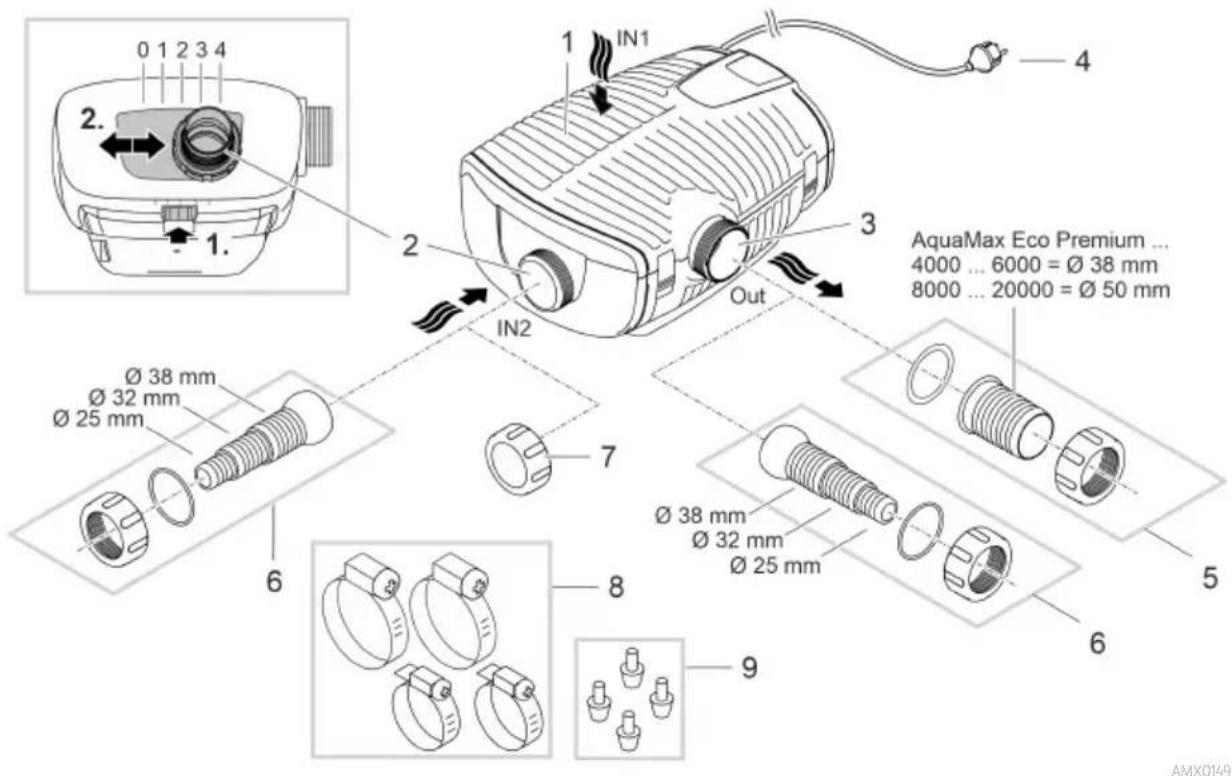

Produktbeschreibung Übersicht

Eingang 1 (Saugseite)

Eingang 2 (Saugseite)

Anschluss eines Satellitenfilters oder Skimmers.

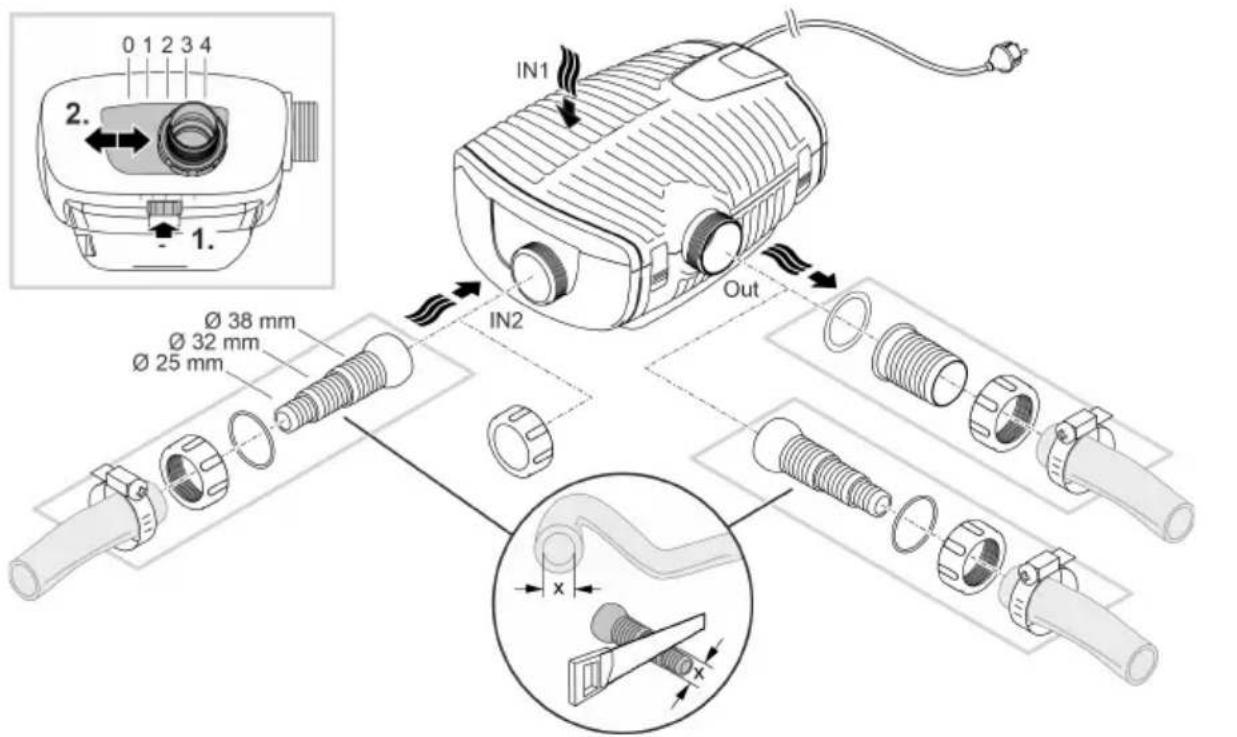

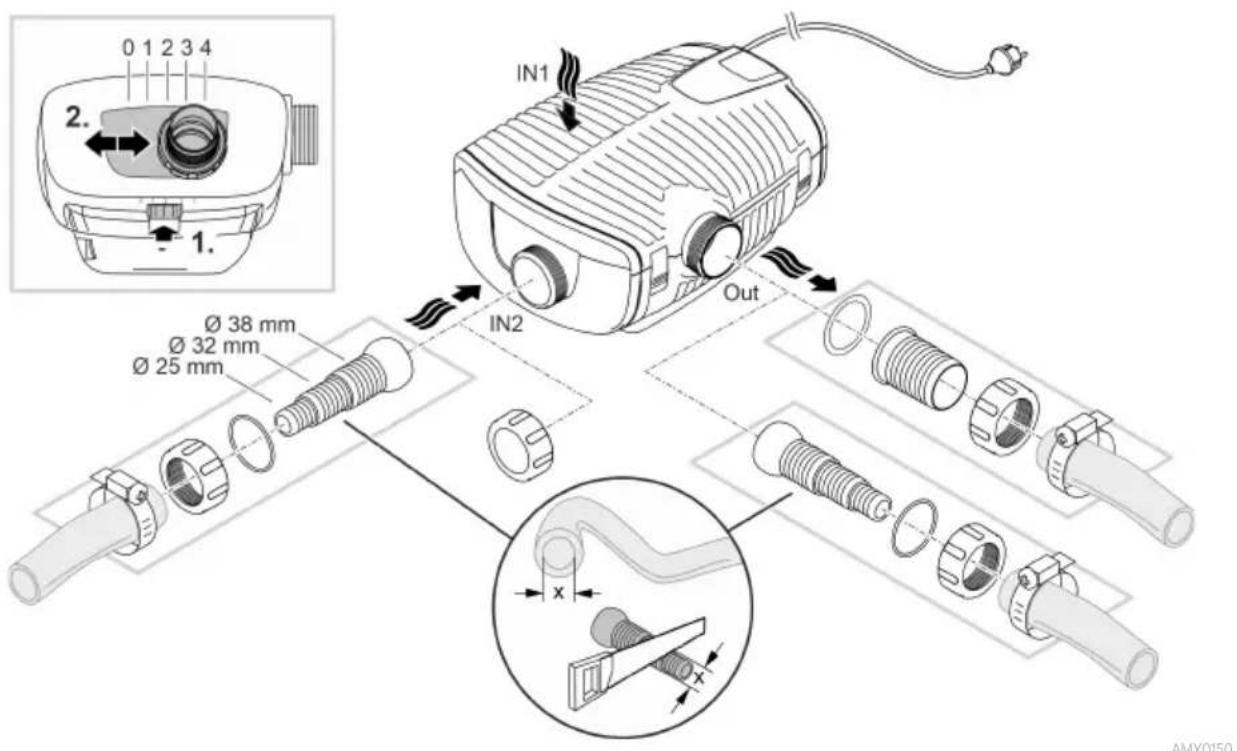

Die Durchflussmenge an Eingang 2 und damit das Durchflussverhältnis zwischen Eingang 1 und 2 ist einstellbar. Lösen Sie dazu die Verriegelung und schieben Sie den Anschluss auf eine der nach- folgenden Positionen: − Position 0: Eingang 2 ist geschlossen; Wasserförderung nur über Eingang 1. − Position 1/2/3: Eingang 2 ist ca. 25/50/75 % geöffnet; das heißt Wasserförderung über Ein- gang 1 und 2 gemäß des eingestellten Durchflussverhältnisses.

Position 4: Eingang 1 ist geschlossen; Wasserförderung nur über Eingang 2.

Ausgang (Druckseite)

Anschluss des Rücklaufs in den Teich (z. B. über einen Bachlauf).

Schlauchtülle für Ausgang (Empfehlung).

Stufenschlauchtülle für Eingang 2 und Ausgang (Alternative).

Abdeckkappe zum Verschließen von Eingang 2, wenn dieser nicht verwendet wird.

Schlauchschellen zur Fixierung von Schläuchen auf den Schlauchtüllen.

Gummifüße für Pumpenhalter bei Trockenaufstellung.6 Symbole auf dem Gerät

Das Gerät ist s taubdicht und wasserdicht bis 4 m.

Mögliche Gefahren für Personen mit Herzschrittmacher

Schützen Sie das Gerät vor direkter Sonneneinstrahlung.

ntsorgen Sie das Gerät nicht mit dem normalen Hausmüll.

Lesen Sie die Gebrauchsanleitung.

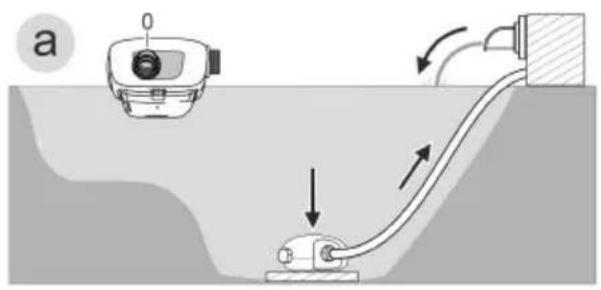

• Variante (a): Wasserförderung nur über das Filtergehäuse (Eingang 1). – Stellen Sie Eingang 2 auf Position "0". – Verschließen Sie Eingang 2 mit der Abdeckkappe.

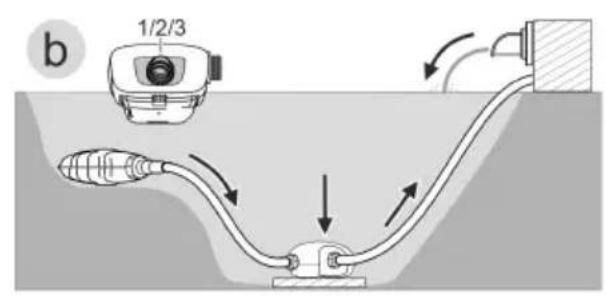

• Variante (b): Wasserförderung über das Filtergehäuse (Eingang 1) und zusätzlich über ei- nen Satellitenfilter oder einen Skimmer an Eingang 2. – Stellen Sie Eingang 2 auf Position "1", "2" oder "3", je nach gewünschtem Durchflussverhältnis (25/50/75 %).

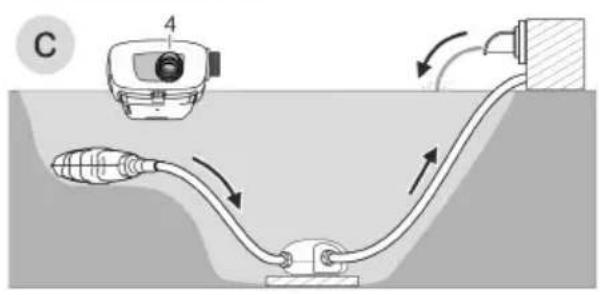

• Variante (c): Wasserförderung nur über einen Satellitenfilter oder einen Skimmer an Ein- gang 2. – Stellen Sie Eingang 2 auf Position "4".

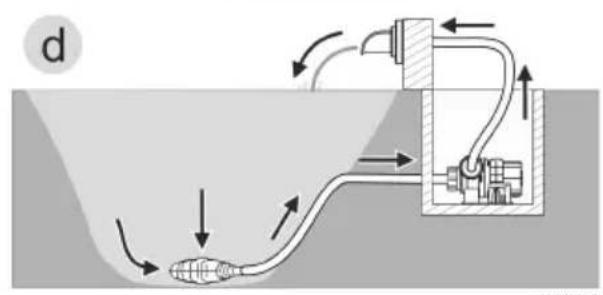

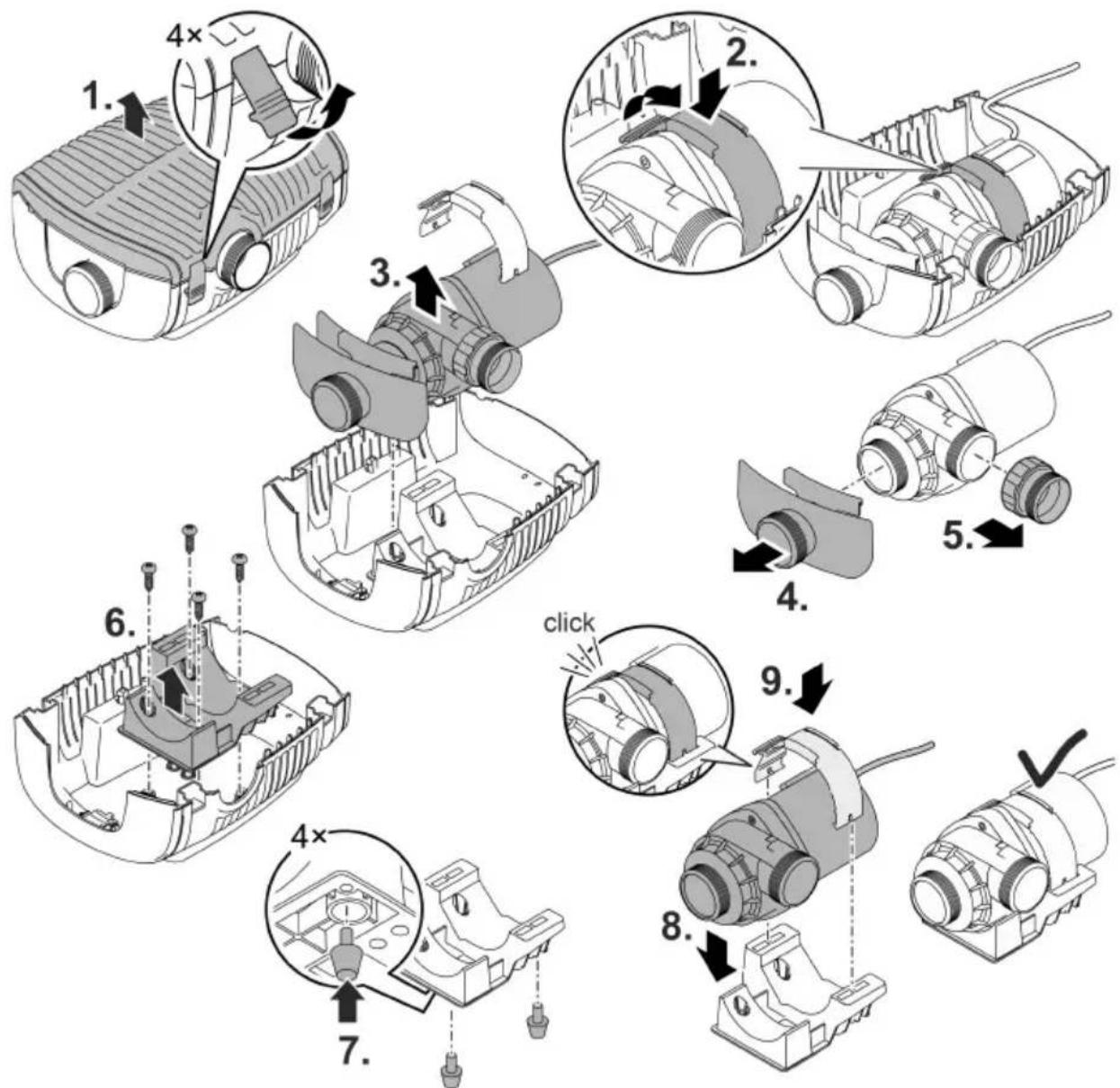

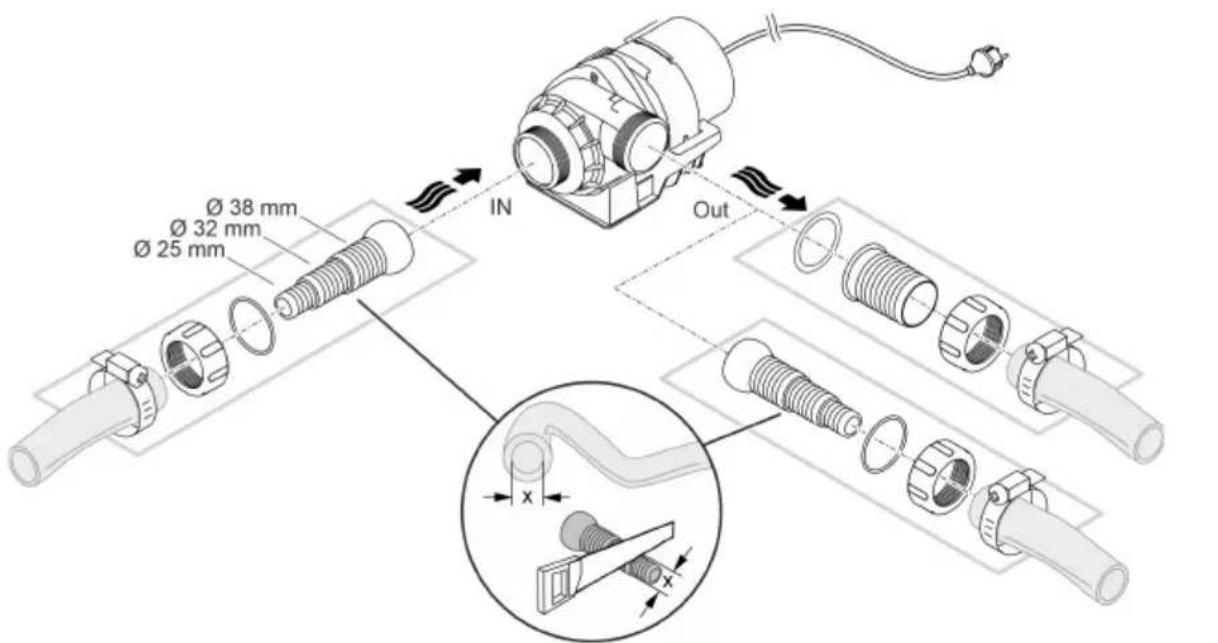

• Variante (d): Pumpe trocken aufstellen. – Für diese Variante muss die Pumpe ohne Filtergehäuse aufgestellt werden. – Die Pumpe wird außerhalb des Teiches aber unterhalb des Wasserspiegels aufgestellt.DE

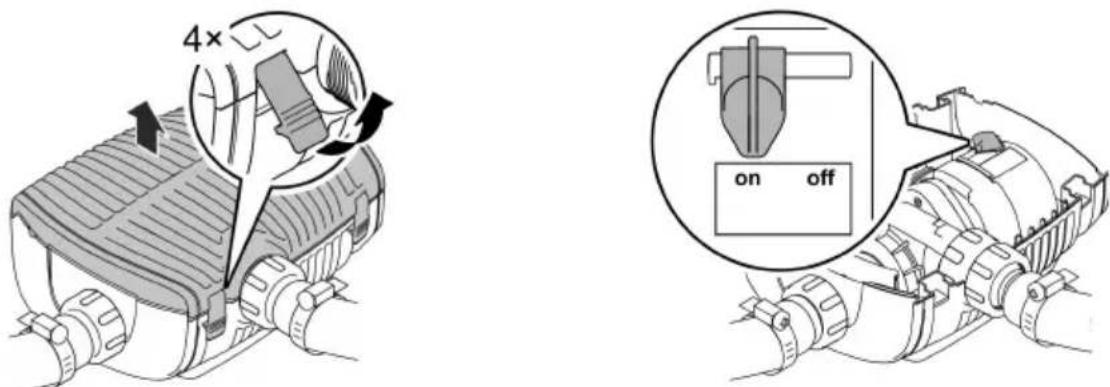

Bei eingeschalteter SFC-Funktion optimiert die Pumpe selbständig die Wassermenge und Förder- höhe. Dabei werden Wassermenge und Förderhöhe bis zu 50 % reduziert. Mittels SFC passt sich das Gerät ganzjährig der jeweiligen Teichökologie an und unterstützt durch die temperaturab- hängige Wasserzirkulation die Teichbiologie (Winterbetrieb, Übergangsbetrieb und Sommerbe- trieb). Die SFC-Funktion wird an der Pumpe ein- und ausgeschaltet. Mit SFC verringert sich die Leis- tungsaufnahme der Pumpe, ohne SFC läuft die Pumpe permanent mit maximaler Drehzahl. SFC funktioniert nicht in der Trockenaufstellung. Bei Einsatz eines Skimmers, Satellitenfilters oder OASE InScenio-Steuergeräts kann es anlagenbedingt empfehlenswert sein, die SFC-Funktion aus- zuschalten.8 Aufstellen und Anschließen Die Pumpe kann getaucht (im Wasser) oder trocken (außerhalb vom Wasser) aufgestellt werden. Die Verwendung der Pumpe ist nur unter Einhaltung der angegebenen Wasserwerte zulässig. (→ Zulässige Wasserwerte)

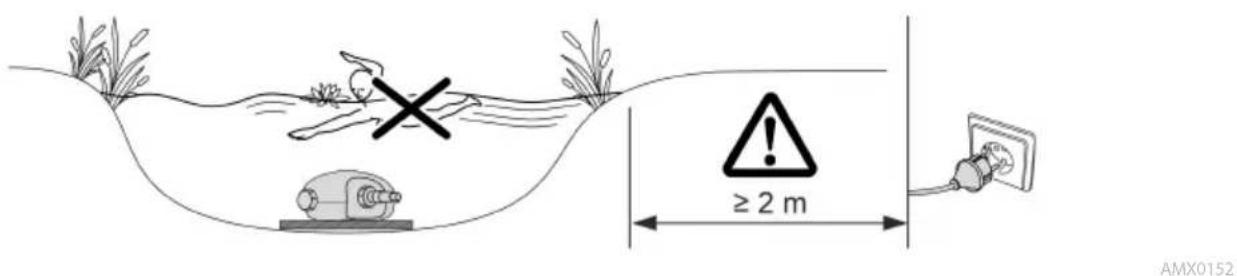

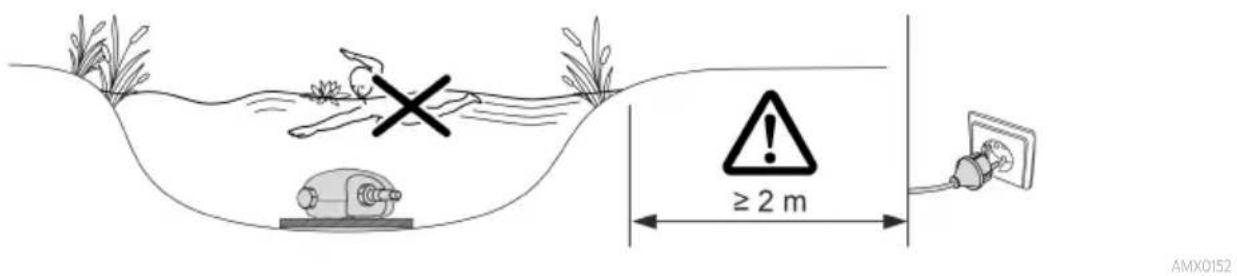

WARNUNG Schwere Verletzungen oder Tod beim Betrieb des Geräts in einem Schwimmteich. Durch defekte elektrische Geräteteile wird das Wasser unter gefährliche elektrische Spannung gesetzt. Gerät nicht im Schwimmteich verwenden.

VORSICHT Drehende Bauteile im Bereich des Saugstutzens und des Druckstutzens. Verletzungen sind mög- lich, wenn Sie in die Stutzen hineingreifen. Beachten Sie insbesondere: Ein aufgrund Überlast gestopptes Gerät kann unerwartet anlaufen! Fassen Sie nicht in die Öffnung des Saugstutzens oder Druckstutzens, wenn der Netzstecker gesteckt ist. Wenn die Stutzen im Betrieb frei zugänglich sind, z. B. wenn keine Schläuche angeschlossen sind, sichern Sie die Stutzen mit einem Berührschutz. Der Berührschutz ist als Zubehör erhält- lich.

HINWEIS Beim Fördern von stark verschlammtem Wasser verschleißt die Laufeinheit der Pumpe ggf. schneller und muss vorzeitig ersetzt werden. Reinigen Sie den Teich bzw. das Becken gründlich, bevor Sie die Pumpe aufstellen. Stellen Sie die Pumpe erhöht über den Teichboden auf. Dadurch wird das Ansaugen von ver- schlammtem Wasser verringert.

Vermeiden Sie direkte Sonneneinstrahlung bei nicht getauchten Gerätekomponenten, da diese sich dadurch stark aufheizen können. Verwenden Sie ggf. eine Schutzabdeckung.DE

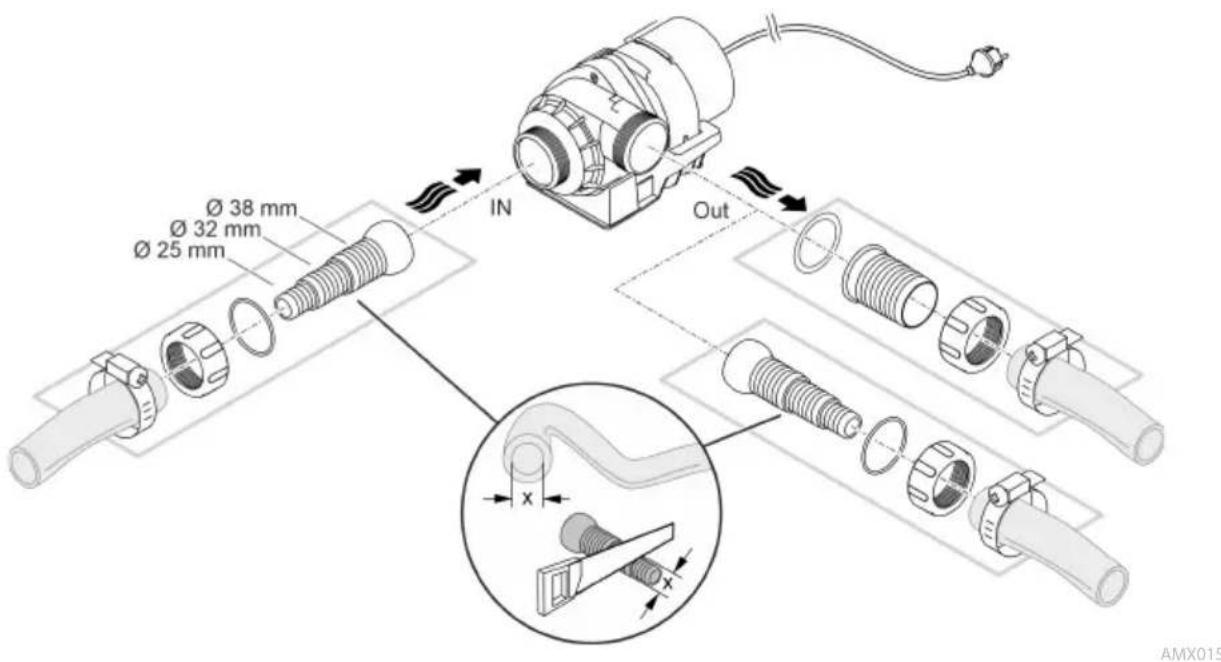

Gerät getaucht aufstellen Anschließen Schließen Sie die Pumpe entsprechend der gewünschten Installationsvariante an. (→ Installationsvarianten)

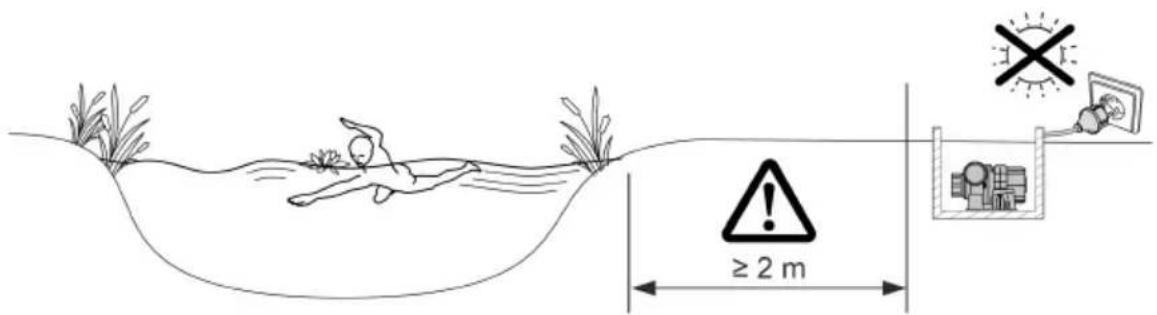

Stecken Sie noch nicht den Netzstecker in die Steckdose! Aufstellen

• Stellen Sie die Pumpe waagerecht auf einem festen, schlammfreien Untergrund auf.

• Sorgen Sie für einen sicheren Stand der Pumpe.

• Betreiben Sie die Pumpe nur, wenn sie vollständig unter Wasser getaucht ist. Mittels Zugseil können Sie die Pumpe einfach aus dem Wasser ziehen. − Ziehen Sie das Zugseil durch die runden Öffnungen an der Filterunterschale und verkno- ten es.10 Gerät trocken aufstellen Für die Trockenaufstellung muss die Pumpe ohne Filtergehäuse aufgestellt werden. Umrüsten

Stecken Sie noch nicht den Netzstecker in die Steckdose! Aufstellen

• Stellen Sie die Pumpe waagerecht auf einem festen, schlammfreien Untergrund auf.

• Sorgen Sie für einen sicheren Stand der Pumpe.12 Inbetriebnahme HINWEIS Die Pumpe darf nicht trockenlaufen. Andernfalls wird die Pumpe zerstört. Betreiben Sie die Pumpe nur, wenn sie getaucht bzw. geflutet ist.

Einschalten / Ausschalten

• Einschalten: Stecken Sie den Netzstecker in die Steckdose. – Das Gerät schaltet sich sofort ein.

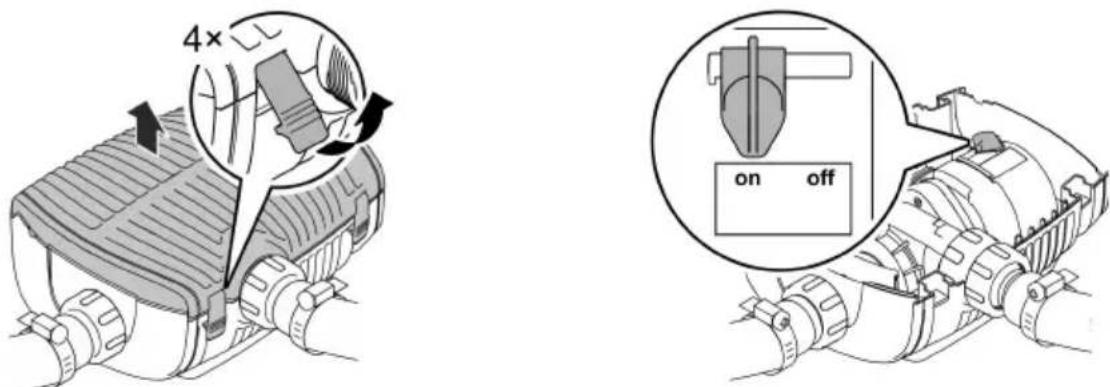

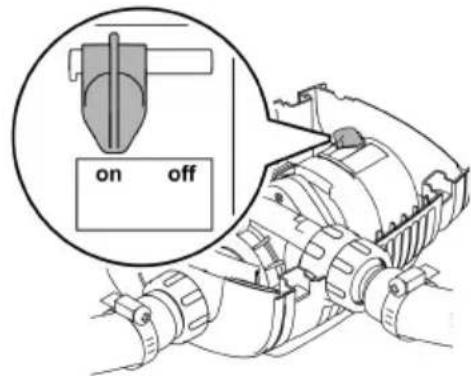

• Ausschalten: Ziehen Sie den Netzstecker aus der Steckdose. Environmental Function Control (EFC) Die Pumpe vollzieht bei Inbetriebnahme automatisch einen vorprogrammierten Selbsttest (En- vironmental Function Control (EFC)). Die Pumpe erkennt, ob sie sich im Trockenlauf/Blockierung oder im getauchten Zustand befindet. Im Falle von Trockenlauf/Blockierung schaltet die Pumpe automatisch nach 60 bis 120 Sekunden aus. Unterbrechen Sie im Störfall die Stromzufuhr und "fluten Sie die Pumpe" bzw. entfernen Sie das Hindernis. Danach können Sie das Gerät wieder in Betrieb nehmen.DE

Reinigung und Wartung VORSICHT Verletzungsgefahr durch unvorhersehbares Anlaufen. Geräteinterne Überwachungsfunktionen können das Gerät abschalten und selbsttätig wieder einschalten. Vor Arbeiten am Gerät Netzstecker ziehen.

HINWEIS Verwenden Sie keine aggressiven Reinigungsmittel oder chemische Lösungen. Diese Mittel kön- nen das Gehäuse beschädigen, die Funktion des Geräts beeinträchtigen und sie schaden den Tie- ren, Pflanzen und der Umwelt. Reinigen Sie das Gerät möglichst mit klarem Wasser und einer weichen Bürste oder einem Schwamm; bei hartnäckigen Verschmutzungen unter Zuhilfenahme der empfohlenen Reini- gungsmittel.

Gerät reinigen Reinigen Sie das Gerät nach Bedarf, aber mindestens 2-mal jährlich.

• Reinigen Sie an der Pumpe besonders die Laufeinheit und das Pumpengehäuse.

• Empfohlene Reinigungsmittel bei hartnäckigen Verkalkungen: – Pumpenreiniger PumpClean von OASE. – Essig- und chlorfreien Haushaltsreiniger.

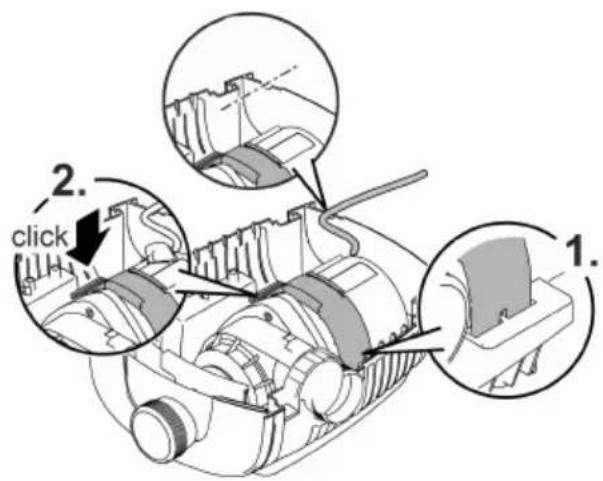

• Nach dem Reinigen alle Teile mit klarem Wasser gründlich abspülen.14 Pumpe ausbauen/reinigen

• Ziehen Sie den Netzstecker und entfernen Sie alle Anschlüsse.

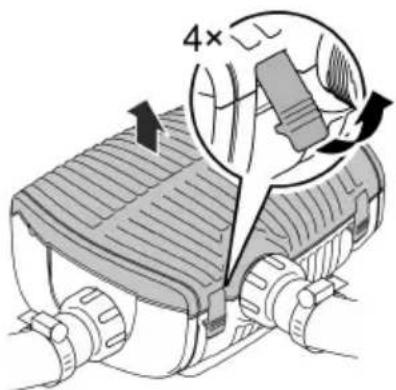

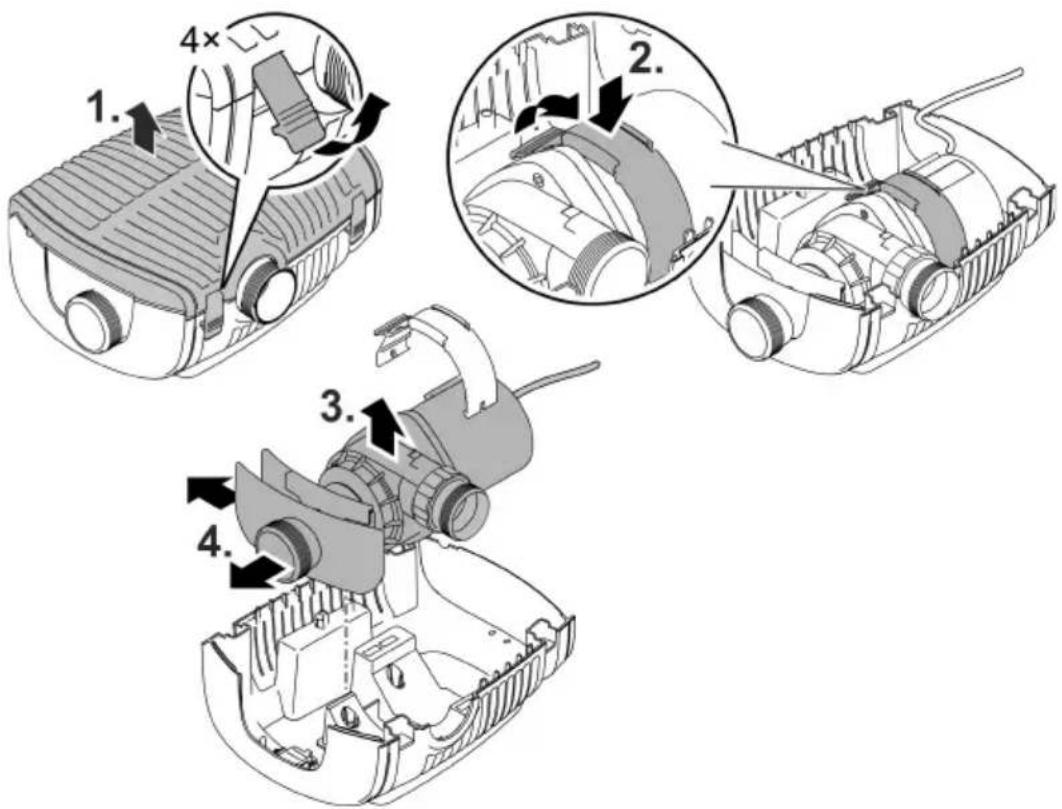

• Zerlegen Sie das Gerät wie in der Abbildung gezeigt.

• Bauen Sie das Gerät in umgekehrter Reihenfolge zusammen.

• Prüfen Sie beim Zusammenbauen, dass – die Klammer, die die Pumpe in der Halterung fixiert, sicher eingerastet ist. – das Anschlusskabel durch die Nut am Gehäuse herausgeführt wird und dass es nicht stark geknickt oder eingeklemmt wird.

Laufeinheit reinigen/ersetzen

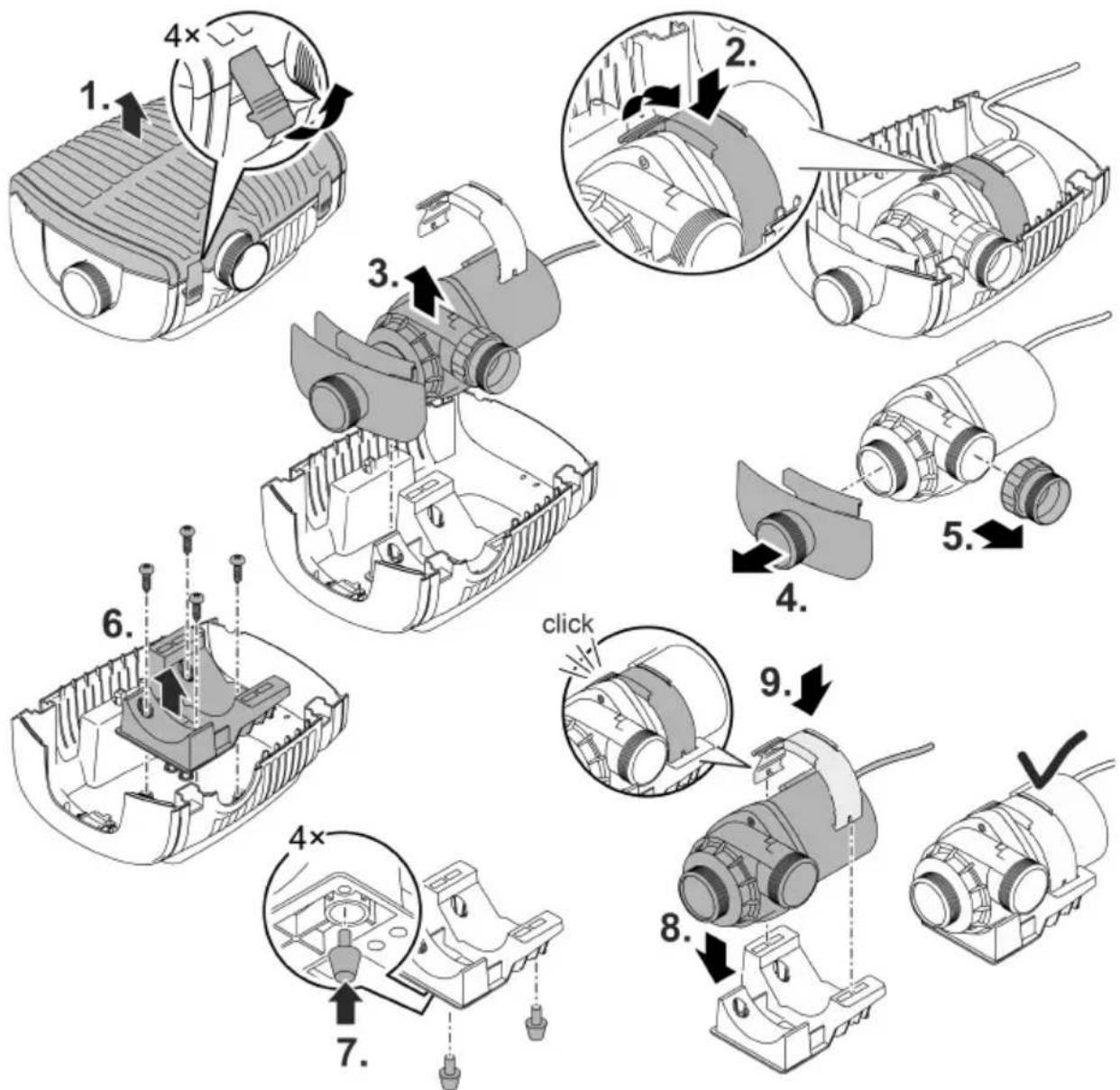

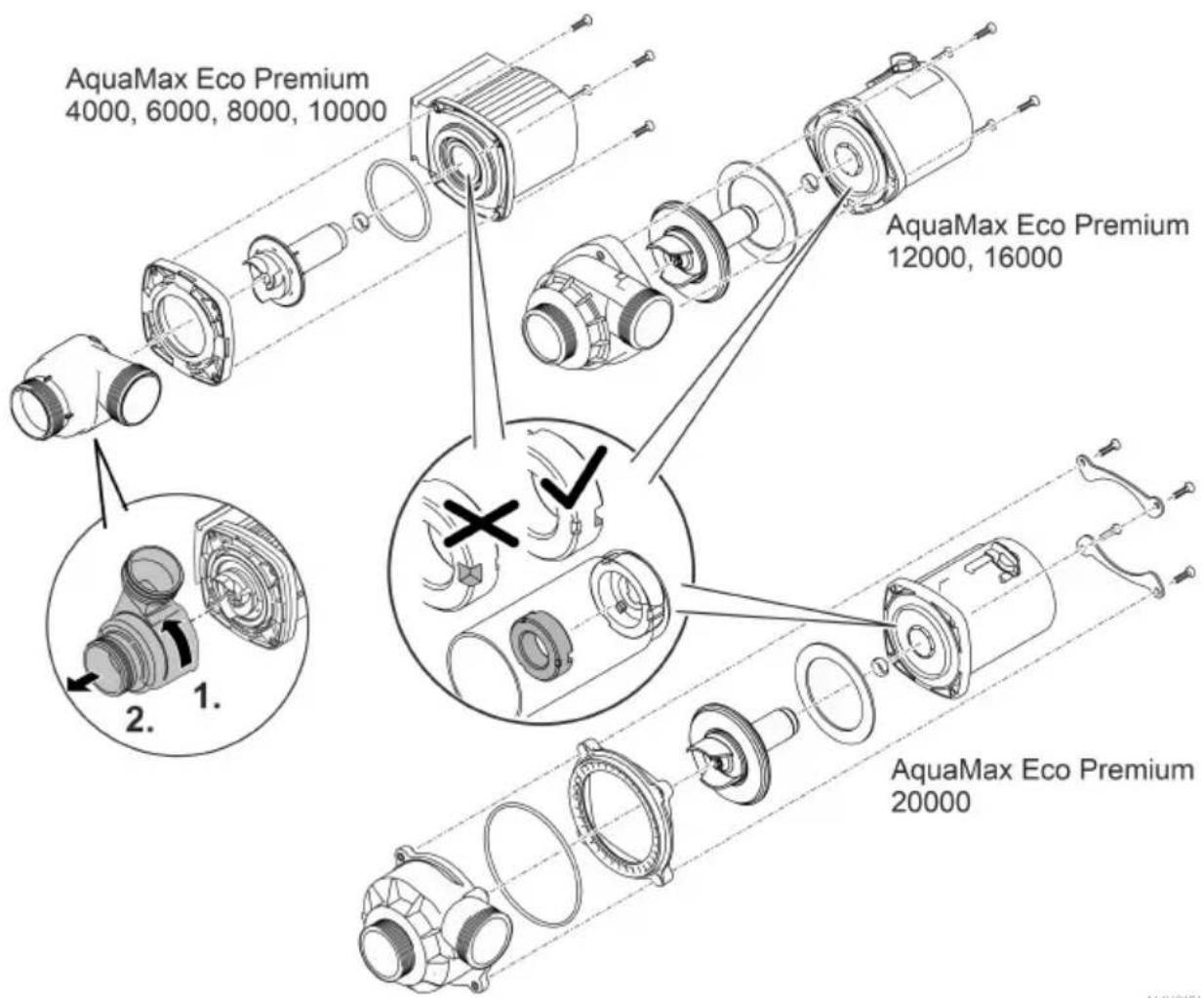

• Zerlegen Sie die Pumpe wie in der Abbildung gezeigt.

• Reinigen Sie die Komponenten mit einer Bürste unter klarem Wasser.

• Prüfen Sie alle Teile auf Beschädigung. Erneuern Sie beschädigte oder verschlissene Teile.

• Bauen Sie die Pumpe in umgekehrter Reihenfolge zusammen. Beim Herausziehen der Laufeinheit kann sich das Radiallager im Motorgehäuse lösen. Kon- trollieren Sie beim Zusammenbau, dass es korrekt sitzt. Ggf. das Radiallager mit den breiten Nuten voran in das Motorgehäuse drücken.

AMX015416 Lagern/Überwintern Das Gerät ist frostsicher bis minus 20 °C. Sollten Sie das Gerät außerhalb des Teiches lagern, füh- ren Sie eine gründliche Reinigung mit weicher Bürste und Wasser durch, prüfen Sie es auf Beschä- digung und bewahren es getaucht oder mit Wasser befüllt auf. Den Netzstecker nicht ins Wasser tauchen! Störungsbeseitigung Störung Ursache Abhilfe Die Pumpe läuft nicht an

Netzspannung überprüfen

Zuleitungen geknickt

Zuleitungen knickfrei verlegen Zuleitungen verstopft

Zuleitungen kontrollieren /reinigen Laufeinheit ist blockiert

Blockade beseitigen, Laufeinheit auf Leichtgängigkeit prüfen Pumpe fördert nicht

Fördermenge ungenügend

Filtergehäuse verstopft Filterschalen reinigen Zu hohe Verluste in den Zulei- tungen Schläuche auf nötiges Minimum kürzen, unnötige Verbindungsteile entfernen Laufeinheit ist schwergängig Laufeinheit auf Leichtgängigkeit prüfen Pumpe schaltet nach kurzer Laufzeit ab

Wasser stark verschmutzt Pumpe reinigen Laufeinheit ist blockiert Blockade beseitigen, Laufeinheit auf Leichtgängigkeit prüfen Pumpe ist trocken gelaufen Zuleitungen kontrollieren/reinigen Wassertemperatur zu hoch Maximal zulässige Wassertemperatur ein- halten. (→ Technische Daten)DE

Technische Daten Gerätedaten AquaMax Eco Premium

V AC 220 … 240 Netzfrequenz

Max. Leistungsaufnahme

Max. Förderleistung l/h

Max. Korngröße Grobschmutz

Filterzulauffläche cm²

Wassertemperatur (Getauchte Aufstel- lung) In Betrieb

(→ Zulässige Wasserwerte) Außer Betrieb

20 ... +35 Umgebungstempera- tur (Trockenaufstel- lung)

In Betrieb und Kon- vektion

In Betrieb und Zwangskühlung

Anschlussspannung V AC 220 … 240 220 … 240 220 … 240 Netzfrequenz

50/60 50/60 50/60 Max. Leistungsaufnahme

Max. Förderleistung l/h

Max. Korngröße Grobschmutz

Wassertemperatur (Getauchte Aufstel- lung)

(→ Zulässige Wasserwerte) Außer Betrieb

In Betrieb und Kon- vektion

In Betrieb und Zwangskühlung

Zulässige Wasserwerte

Frischwasser, Teichwasser

Chloridgehalt mg/l <250 Salzgehalt

<0,4 Gesamttrockenrückstand mg/l <50 Temperatur

• Lager im Motorblock Entsorgung HINWEIS Dieses Gerät darf nicht als Hausmüll entsorgt werden. Entsorgen Sie das Gerät über das dafür vorgesehene Rücknahmesystem. Bei Fragen wenden Sie sich an Ihr örtliches Entsorgungsunternehmen. Dort erhalten Sie Infor- mationen über die ordnungsgemäße Entsorgung des Geräts. Machen Sie das Gerät durch Abschneiden der Kabel unbrauchbar.20 Original manual.
