РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ AquaMax Eco Classic 55000 OASE

Упътване за употреба

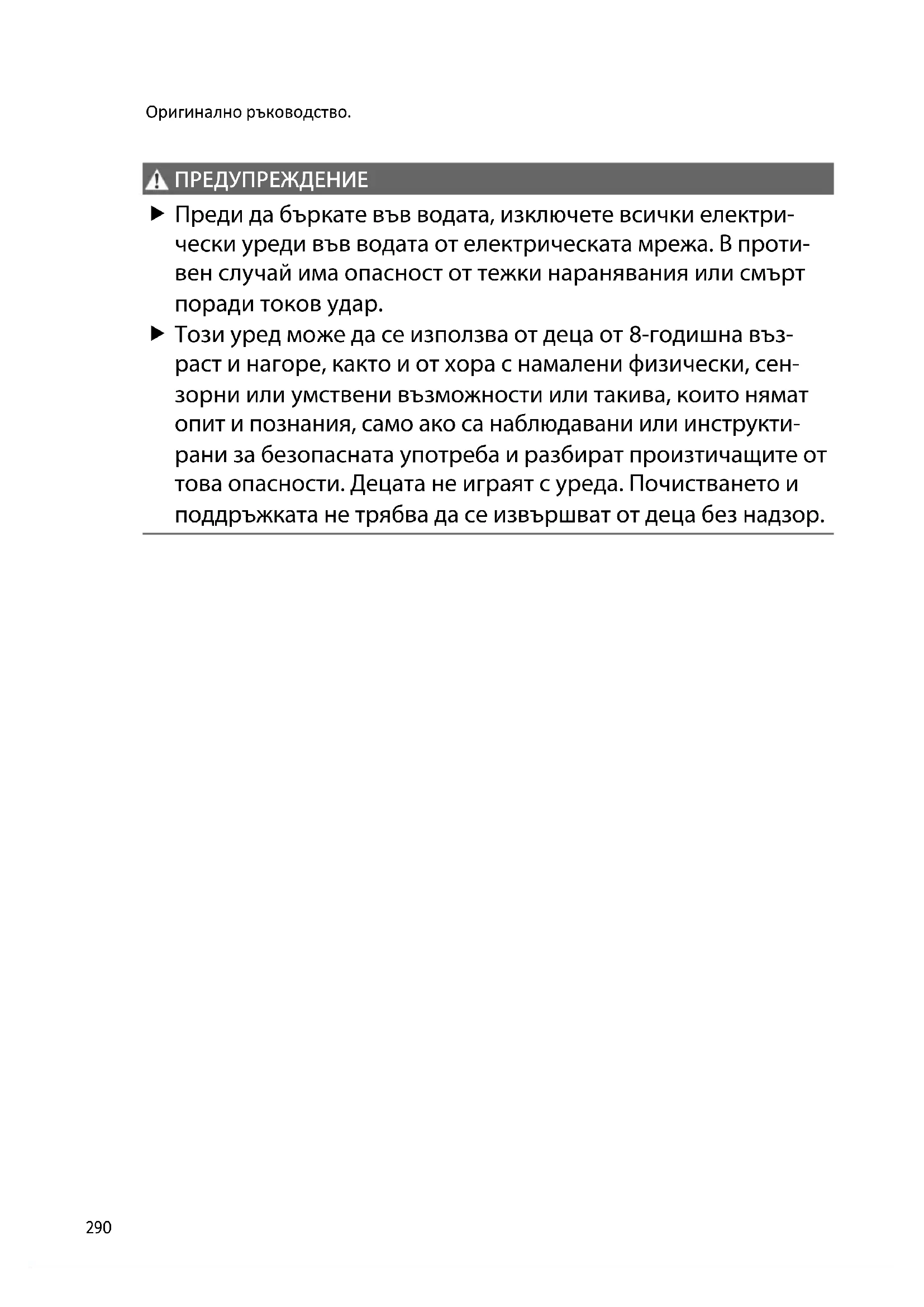

ПРЕДУП РЕЖДЕН ИЕ ПРЕДУПРЕЖДЕНИЕ Преди да бъркате във водата, изключете всички електри- чески уреди във водата от електрическата мрежа. В проти- вен случай има опасност от тежки наранявания или смърт поради токов удар. Този уред може да се използва от деца от 8-годишна въз- раст и нагоре, както и от хора с намалени физически, сен- зорни или умствени възможности или такива, които нямат опит и познания, само ако са наблюдавани или инструкти- рани за безопасната употреба и разбират произтичащите от това опасности. Децата не играят с уреда. Почистването и поддръжката не трябва да се извършват от деца без надзор.BG

Указания за безопасност Електрическа връзка

• По отношение на електрическата инсталация на открито важат специални пра- вила. Електрическата инсталация трябва да се изпълнява само от електротехник. – Електротехникът е квалифициран въз основа на своето професионално обра- зование, знания и опит, и има право да изпълнява електрически инсталации на открито. Той може да разпознава възможни опасности и спазва регионалните и националните стандарти, правила и предписания. – При въпроси и проблеми се обръщайте към електроспециалист.

• Свързвайте уреда само ако електрическите данни на уреда и електрозахранва- нето съвпадат.

• Свързвайте уреда само към инсталирана според предписанията контактна кутия.

• Уредът трябва да е обезопасен с дефектнотокова защита (RCD) с номинален ток на утечка от максимум 30 mA.

• Удължаващи кабели и токови разпределители (напр. многогнездови контакти) трябва да са подходящи за използване на открито (защитени от пръски вода).

• Защитете отворените щепсели и контакти от влага. Безопасна експлоатация

• Не използвайте уреда, ако електрическите проводници или корпусът са повре-

• Изхвърлете уреда, ако захранващият кабел е повреден. Захранващият кабел не може да се сменя.

• Работният елемент в уреда съдържа магнит със силно магнитно поле, което може да окаже влияние върху пейсмейкъри или имплантирани дефибрилатори (ICD). Между имплантанта и магнита спазвайте минимално разстояние от 0,2 m ein.

• Не носете, съответно не теглете уреда за електрическия проводник.

• Полагайте проводниците така, че да са защитени от повреди и никой да не се спъва в тях.

• Никога не извършвайте технически промени по уреда.

• По уреда извършвайте само работите, които са описани в настоящото ръководс-

• Използвайте само оригинални резервни части и аксесоари.

• При проблеми се обърнете към оторизирания сервиз или към OASE.292 Употреба по предназначение Използвайте продукта, описан в това ръководство, само както следва:

• За изпомпване на обикновена езерна вода за филтрационни системи, водопади и каскадни системи.

• При спазване на техническите данни. (→ Технически данни)

• При спазване на допустимите стойности на водата. (→ Допустими стойности на

За уреда са валидни следните ограничения:

• Не използвайте уреда в плувни басейни.

• Никога не използвайте други течности, освен вода.

• Никога не използвайте уреда без вода.

• Не използвайте уреда заедно с химикали, хранителни продукти, лесно запалими или взривоопасни вещества.

• Не свързвайте към водоснабдяването на къщата.

• Не използвайте уреда за производствени или промишлени цели.

• По отношение на ЕМС (електромагнитна съвместимост) това е уред от клас A. В жилищна среда уредът може да причини радиосмущения. Потребителят трябва да предприеме подходящи мерки.BG

Свързване на подаването от езерото при сух монтаж.

• При сух монтаж помпата трябва да се монтира без корпуса на филтъра.

Изход (напорна страна)

• Присъединяване на обратния поток към езерото (напр. през поточе).

Стъпаловиден накрайник за маркуч със сферичен шарнир за изхода.

Скоби за маркуч за фиксиране на маркучи върху накрайника за маркучи.

Уредът е прахо- и водонепроницаем до 4 m.

Възможен риск за хора с пейсмейкъри.

Пазете уреда от пряка слънчева светлина.

Не изхвърляйте уреда с обичайните битови отпадъци.

Прочетете ръководството за експлоатация.294 Варианти за монтаж

• Вариант (a): Потопен монтаж на помпата – Помпата се позиционира в езерото, респ. басейна. – Подаването на вода е през филтърната кошница.

• Вариант (b): Сух монтаж на помпата – Помпата се монтира без филтърна кошница извън езерото, респ. басейна, но под нивото на водата. – Подаването на вода е през сателитен филтър или скимер.BG

Монтаж и свързване Помпата може да бъде монтирана потопена (във водата) или на сухо (извън водата).

ПРЕДУПРЕЖДЕНИЕ Тежки наранявания или смърт при експлоатация на уреда в плавателен водоем. Де- фектни електрически компоненти на уреда поставят водата под опасно електри- ческо напрежение. Използвайте уреда само ако във водата няма хора.

Въртящи се компоненти в зоната на засмукващия накрайник и напорния накрай- ник. Възможни са наранявания, ако бръкнете в накрайниците. Обърнете по-специално внимание на: Спрял поради претоварване уред може не- очаквано да се стартира! Не бъркайте в отвора на засмукващия или напорния накрайник, ако мрежовият адаптер е включен. Ако по време на работа накрайниците са свободно достъпни, напр. ако няма свързани маркучи, трябва да обезопасите накрайниците, за да ограничите въз- можността за допир до тях. Защитата от допир се предлага като принадлежност. Всички компоненти на уреда не бива да бъдат подлагани за дълго време на пряка слънчева светлина, тъй като това може да доведе до повреда. За целта използвайте предпазен капак.296 Монтирайте уреда потопен

• Колкото по-голям е диаметърът на маркуча, толкова по-малки са загубите от три- ене в линиите и толкова по-добър е дебитът.

• Диаметърът на маркуча не бива да бъде ограничаван ненужно с накрайник. Скъ- сете накрайника на маркуча, ако е необходимо в съответствие с диаметъра на

• Поставете помпата в хоризонтално положение върху устойчива основа.

• Осигурете стабилно положение на помпата.

• Препоръчваме, при затлачена или замърсена вода помпата, респективно свърза- ните от страната на засмукването компоненти (скимер, сателитен филтър, дънен сифон и т.н.) да бъдат инсталирани повдигнато над дъното. По този начин се на- малява засмукването на частици, което увеличава експлоатационния живот на ходовия модул.

• Използвайте помпата само когато е покрита с най-малко 10 cm вода. В противен случай тя може да изтегли въздух.

Чрез въжето можете просто да изтеглите помпата от водата. − Изтеглете въжето през кръглите отвори върху долната скоба на филтъра и го завържете на възел.BG

Поставете уреда сух При сух монтаж помпата трябва да се монтира без корпуса на филтъра. Преоборудване

• На входа (IN) и на изхода (OUT) могат да бъдат свързани маркучи или тръби. – Накрайниците за маркучи са включени в доставката. Техният монтаж е описан по-нататък.

• Маркучът от страната на засмукване (IN) не бива да бъде с по-малък диаметър от маркуча от страната на налягането (OUT).

• Колкото по-голям е диаметърът на маркуча, толкова по-малки са загубите от три- ене в линиите и толкова по-добър е дебитът.

• Диаметърът на маркуча не бива да бъде ограничаван ненужно с накрайник. Скъ- сете накрайника на маркуча, ако е необходимо в съответствие с диаметъра на

• Помпата може да проведе частици до 8 mm. При по-големи частици помпата ще блокира. Препоръчваме инсталиране на филтър или скимер от страната на зас-

• Поставете помпата в хоризонтално положение върху устойчива основа.

• Осигурете стабилно положение на помпата.

• Помпата не бива да бъде излагана на пряка слънчева светлина.

• Мястото на разполагане трябва да бъде с достатъчно проветряване, за да не прегрее помпата.

Уредът се поврежда, когато се работи с димер. Съдържа чувствителни електри- чески компоненти. Не свързвайте уреда към електрозахранване с димер.

Помпата не трябва да работи без вода. В противен случай помпата ще може да бъде

Използвайте помпата само когато тя е потопена или наводнена.

Включване / Изключване

• Включване: Включете щепсела в контакта. – Уредът се включва след кратка фаза на стартиране.

• Изключване: Извадете щепсела от контакта. Environmental Function Control (EFC) При пускане в действие и в последствие по време на експлоатация помпата автома- тично изпълнява на всеки 20 ... 40 минути тест ( Environmental Function Control – контрол на екологичните функции (EFC)). При него помпата разпознава дали е в режим на работа на сухо / блокировка или в потопено състояние. В случай на ре- жим на работа на сухо / блокировка помпата се изключва автоматично след около 60 до 120 секунди. В случай на повреда прекъснете електрозахранването и „навод- нете помпата“, съответно отстранете проблема. След това отново можете да експ- лоатирате уреда.300 Почистване и поддръжка

Опасност от нараняване поради неволно стартиране. Вътрешните за уреда конт- ролни функции могат да изключат уреда и да го включат отново самостоятелно. Преди работа по уреда извадете щепсела от контакта.

Не използвайте агресивни почистващи препарати или химически разтвори. Тези средства могат да повредят корпуса, да нарушат функционирането на уреда и са вредни за животните, растенията и околната среда. Почистете уреда по-възможност с чиста вода и мека четка или гъба; при упорити замърсявания с помощта на препоръчаните почистващи препарати.

Разглобяване на уреда

• Изключете мрежовия адаптер и разединете всички връзки.

• Разглобете уреда, както е показано на изображението.

• Сглобете уреда в обратна последователност.

• След сглобяване проверете дали: – помпата е захваната в държача. – мрежовият кабел е изкаран през жлеба в корпуса и не е силно прегънат или за-

Почистете уреда Почиствайте уреда при необходимост, но най-малко 2 пъти годишно. − На помпата почиствайте особено работния елемент и корпуса.

• Препоръчани почистващи препарати при упорити варовикови отлагания: – Почистващ препарат за помпата PumpClean от OASE. – Домакински почистващ препарат без съдържание на оцет и хлор.

• След почистването изплакнете основно всички части с чиста вода.BG

Работният елемент в двигателния блок се води от лагер. Този лагер е износваща се част и трябва да се сменя едновременно с работния елемент. Смяната на лагера изисква специални познания и инструменти. Възложете смя- ната на лагера на дистрибутора на OASE или изпратете помпата на OASE.

Работният елемент съдържа силен магнит, който привлича магнитни частици (напр. железни стружки). Останалите частици могат да предизвикат непоправими щети по работния елемент и двигателния блок. Преди монтирането старателно почистете работния елемент от полепнали час-

• Разглобете двигателния блок, както е показано на изображението.

• Почистете компонентите с четка под чиста вода.

• Проверете всички части за повреда. Сменете повредените или износените части.

• Сглобете двигателния блок в обратна последователност.

AMX0176302 Съхранение/Зазимяване Изведете уреда от употреба при температури на водата под +4°C или най-късно при очаквани минусови температури.

• Съхранявайте помпата потопена под или напълнена с вода в защитена от замръз- ване среда. Не потапяйте щепсела във водата! Отстраняване на неизправности Неизправност

Помощ за отстраняване Помпата не се задейства Липсва напрежение в мре-

Проверете напрежението в мрежата

Захранващите тръби са

Прекарайте захранващите тръби без

Захранващите тръби са за-

Ходовият модул е блоки-

Отстранете блокирането, проверете дали ходовият модул се движи лесно

Помпата не изпомпва Недостатъчен дебит

Корпусът на филтъра е зад-

В захранващите тръбопро- води има прекалено много

Скъсете маркучите до необходимия минимум, отстранете ненужните свързващи части , използвайте по-го- леми диаметри на маркучите Движението на ходовия модул е затруднено Проверете дали ходовият модул се движи лесно

Помпата се изключва след кратко време на работа

Водата е силно замърсена Почистете помпата Ходовият модул е блоки-

Отстранете блокирането, проверете дали ходовият модул се движи лесно

Помпата е работила на

Контролирайте/почистете захранва- щите тръби, увеличете дълбочината на потапяне (мин. 10 cm под водната повърхност)

Спазвайте максимално допустимата температура на водата. (→ Технически данни)BG

Захранващо напрежение V AC 220 … 240

Макс. консумация на енергия

Макс. мощност на изпомпване l/h

Макс. височина на изпомпване

IP68 IP68 IP68 IP68 Макс. дълбочина

G1½ G1½ Свързващ мар-

Макс. размер на частиците при едри замърсявания

Подаваща площ на филтъра cm²

+4... +35 +4... +35 +4... +35 +4... +35 Извън експлоа-

В експлоатация и с принуди- телно охлаж-

Дължина на свързващ кабел

Захранващо напрежение V AC 220 … 240

Макс. консумация на енергия

Макс. мощност на изпомпване l/h

Макс. височина на изпомпване

IP68 IP68 IP68 Макс. дълбочина

G1½ G1½ G1½ Свързващ мар-

Макс. размер на частиците при едри замърсявания

Подаваща площ на филтъра cm²

Температура на околната среда (сух

+4 ... +30 +4 ... +30 +4 ... +30 В експлоатация и с принуди- телно охлаж-

Дължина на свързващ кабел

Допустими стойности на водата

Чиста вода, вода от воден басейн pH-стойност

°dH 8 … 15 Свободен хлор mg/l <0,3 Хлоридно съдържание mg/l <250 Съдържание на сол

Общ сух остатък mg/l <50

Бързо износващи се части

Този уред не бива да се изхвърля като битов отпадък. Изхвърлете уреда чрез предвидената за тази цел система за обратно приемане. При въпроси се обърнете към местен пункт за събиране на отпадъци. Там ще по- лучите информация за правилното изхвърляне на уреда. Направете уреда негоден за употреба, като отрежете кабелите.306 Оригінальний посібник з експлуатації.
