BRUKSANVISNING PondoVac Premium OASE

7 Rengøring og vedligeholdelse

Oversettelse av den originale bruksanvisningen

1 Merknader til denne bruksanvisningen Velkommen til Oase Living Water. Med kjøpet av produktet PondoVac Premium har du gjort et godt valg. Les denne bruksanvisningen nøye og gjør deg kjent med apparatet før du tar det i bruk første gang. Alt arbeid på og med dette apparatet skal gjennomføres etter de anvisninger som foreligger. Ta hensyn til sikkerhetsanvisningene for riktig og sikker bruk av apparatet. Ta godt vare på denne bruksanvisningen. Hvis apparatet selges skal bruksanvisningen følge med.

Viktige anvisninger for feilfri funksjon.

A Det vises til en eller flere illustrasjoner. I dette eksempelet: Det vises til illustrasjon A.

2.1 Apparatets oppbygning

4 × vannivå-sensor − Slår på tømmepumpen automatisk. 16 Tilbakeslagsspjeld − Hindrer at vannet strømmer tilbake fra avløpsslangen (6) − Genererer sugevakuum 17 Tilkobling for sugeslange − ∅ 50 mm 18 Filterstøttekurv − Integrert flottør beskytter elektronikken mot inntrenging av vann når maks. vannhøyde overskrides 19 Filtersil VA − Beskytter elektronikk mot inntrenging av smusspartikler 20 Betjeningsenhet 21 Strømkabel − Kabellengde ca. 7,50 m 22 Kabelholder- NO -

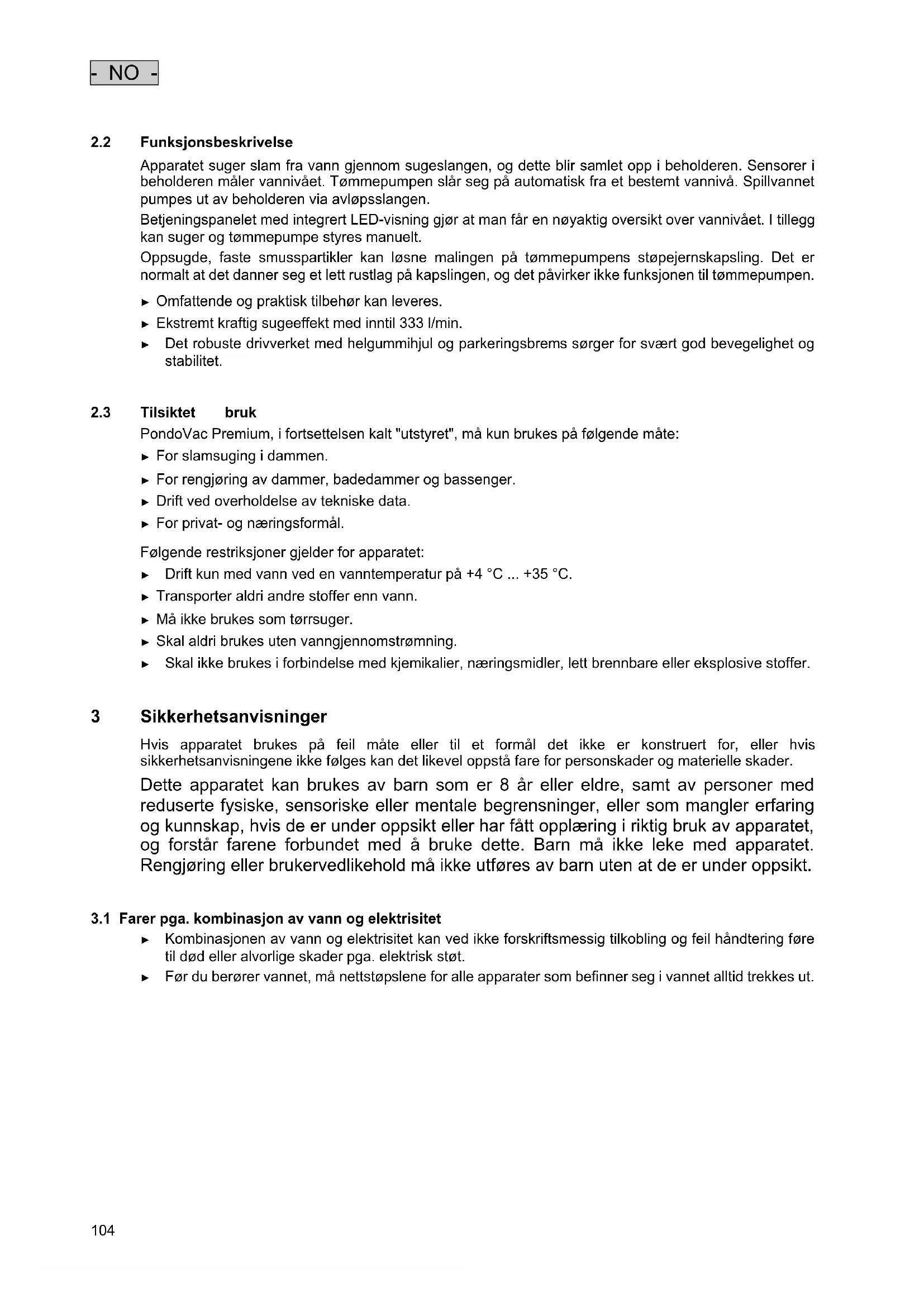

2.2 Funksjonsbeskrivelse

Apparatet suger slam fra vann gjennom sugeslangen, og dette blir samlet opp i beholderen. Sensorer i beholderen måler vannivået. Tømmepumpen slår seg på automatisk fra et bestemt vannivå. Spillvannet pumpes ut av beholderen via avløpsslangen. Betjeningspanelet med integrert LED-visning gjør at man får en nøyaktig oversikt over vannivået. I tillegg kan suger og tømmepumpe styres manuelt. Oppsugde, faste smusspartikler kan løsne malingen på tømmepumpens støpejernskapsling. Det er normalt at det danner seg et lett rustlag på kapslingen, og det påvirker ikke funksjonen til tømmepumpen. ► Omfattende og praktisk tilbehør kan leveres. ► Ekstremt kraftig sugeeffekt med inntil 333 l/min. ► Det robuste drivverket med helgummihjul og parkeringsbrems sørger for svært god bevegelighet og stabilitet.

PondoVac Premium, i fortsettelsen kalt "utstyret", må kun brukes på følgende måte: ► For slamsuging i dammen. ► For rengjøring av dammer, badedammer og bassenger. ► Drift ved overholdelse av tekniske data. ► For privat- og næringsformål.

Følgende restriksjoner gjelder for apparatet: ► Drift kun med vann ved en vanntemperatur på +4 °C ... +35 °C. ► Transporter aldri andre stoffer enn vann. ► Må ikke brukes som tørrsuger. ► Skal aldri brukes uten vanngjennomstrømning. ► Skal ikke brukes i forbindelse med kjemikalier, næringsmidler, lett brennbare eller eksplosive stoffer.

3 Sikkerhetsanvisninger Hvis apparatet brukes på feil måte eller til et formål det ikke er konstruert for, eller hvis sikkerhetsanvisningene ikke følges kan det likevel oppstå fare for personskader og materielle skader. Dette apparatet kan brukes av barn som er 8 år eller eldre, samt av personer med reduserte fysiske, sensoriske eller mentale begrensninger, eller som mangler erfaring og kunnskap, hvis de er under oppsikt eller har fått opplæring i riktig bruk av apparatet, og forstår farene forbundet med å bruke dette. Barn må ikke leke med apparatet. Rengjøring eller brukervedlikehold må ikke utføres av barn uten at de er under oppsikt.

3.1 Farer pga. kombinasjon av vann og elektrisitet

► Kombinasjonen av vann og elektrisitet kan ved ikke forskriftsmessig tilkobling og feil håndtering føre til død eller alvorlige skader pga. elektrisk støt. ► Før du berører vannet, må nettstøpslene for alle apparater som befinner seg i vannet alltid trekkes ut.- NO -

► Elektriske installasjoner må tilsvare nasjonale installasjonsforskrifter og må kun gjennomføres av en fagperson. ► En person teller som elektrofagperson, hvis vedkommende på grunn av faglig utdanning, kunnskap og erfaring er skikket og berettiget til å vurdere og utføre arbeidene vedkommende får tildelt. Arbeidet som fagperson omfatter også å oppdage mulige farer og følge gjeldende regionale og nasjonale normer, forskrifter og bestemmelser. ► Kontakt en elektrofagperson ved spørsmål og problemer. ► Tilkoblingen av apparatet er bare tillatt når de elektriske dataene til apparatet og strømforsyningen stemmer overens. Apparatdataen finner du på typeskiltet på apparatet, på forpakningen og i denne bruksanvisningen. ► Apparatet må være sikret gjennom en jordfeilbryter med en utløserstrøm på maksimalt 30 mA. ► Skjøteledninger og strømfordelere (f. eks. stikkontaktspredere) må disse være beregnet for utendørs bruk (beskyttet mot vannsprut).

4 Installasjon og tilkobling B, C

OBS! Farlig elektrisk spenning. Mulige konsekvenser: Død eller alvorlig personskade ved drift av elektriske apparater eller installasjoner i eller ved vann. Forholdsregler: ► Apparatet må minst plasseres i en avstand på 2 meter fra vannet. ► Velg et plant, fast underlag for å unngå velting. ► Lås parkeringsbremsen for å unngå utilsiktet start under drift. ► Følg nasjonale og regionale forskrifter.

Apparatet må kun settes opp og brukes over vannoverflaten. Mulige følger når apparatet brukes under vannoverflaten: ► Vannet renner inn i beholderen av seg selv. Feil på suging. ► Når apparatet er slått av, renner vannet gjennom beholderen av seg selv. Dammen / bekken blir tømt.

Transportere og sette opp apparatet. ► Bruk understellet til apparatet. ► Ikke løft apparatet etter grepet. ► Apparatet veier mer enn 40 kg. Bruk egnede løftehjelpemidler til å løfte med.

OBS! Farlig elektrisk spenning! Mulige konsekvenser: Død eller alvorlige personskader. Forholdsregler: Før du tar apparatet i bruk, må du slå av nettspenningen til alle apparatene som befinner seg i vannet.

Merk! Elektronikken blir ødelagt. Bruk aldri apparatet uten filterelement!

► Senk teleskopstang med sugeslange og dyse ned i vannet og sug opp fra bunnen av dammen-/bassenget. ► De grønne lysdiodene på betjeningsenheten viser vannivået i beholderen ved å lyse/blinke − • ... ••: Tømmepumpen slås på automatisk og transporterer spillvannet ut av beholderen. − •• … •••: Maks. vannivå nås. Det har samlet seg opp mye smuss i bunnen av beholderen, tømmepumpen er ikke lenger i stand til å transportere spillvannet. ► Ved behov kan sugeren slås av manuelt med "Vac OFF". ► Ved behov kan tømmepumpen slås på manuelt med "Pump ON". − Anbefaling: Tøm beholderen for å redusere vekten. Det blir lettere å flytte apparatet. − For å slå av sugeren under tømmingen trykker du "Pump ON" og "Vac OFF" samtidig. ► Før rengjøring og vedlikehold må beholderen tømmes ved hjelp av tømmepumpen. − Anbefaling: Sug opp rent vann og tøm på nytt. Smusspartikler blir oppløst og transportert bort. ► Rengjør apparatet hver gang etter bruk. (→ Rengjøring og vedlikehold)- NO -

6 Feilretting Feil Årsak Utbedring Apparatet slår seg ikke på Ingen nettspenning Slå på nettspenning Sugeren starter ikke Kullbørstene er slitt Sørg for å få byttet kullbørstene (→ Bytte kullbørster) Sugeeffekten avtar Teleskopstang med sugepåsats er senket for dypt Overhold maks. nedsenkingsdybde på 2,60 m Sugeslange eller sugepåsats er skitten Rengjør Tømmepumpen er slått av og tilbakeslagsspjeldet er blokkert Rengjør − Sug inn vann med avløpsslange til ventilen er spylt ren − Rengjør tilbakeslagsventilen Suger slår seg på og av Inntreffer ved tom beholder etter påslåing Normal hendelse − Suger og tømmepumpe må innreguleres= Maks. vannivå er overskredet. − Tøm beholderen − Rengjør tømmepumpen − Legg avløpsslangen uten knekk Tømmepumpen pumper knapt eller ikke i det hele tatt Motorvernbryteren har slått ut − Tøm beholderen − Rengjør pumpen − Trykk på opplåsingsknappen Pumpeinngangen er tilstoppet Rengjør Avløpsslangen medfører oppsamling av vann Legg avløpsslangen uten knekk Tømmepumpen starter ikke automatisk Vannivå-sensorene er skitne Rengjør Pluggforbindelsene er ikke korrekt tilkoblet Koble til, skru fast overfalsmutrene

• • … ••• lysdioder lyser Vannivået er for høyt − Tøm beholderen. − Rengjør tømmepumpen − Legg avløpsslangen uten knekk Vannivå-sensorene er skitne − Rengjør Tømmepumpen er tilstoppet − Rengjør- NO -

7 Rengjøring og vedlikehold

Ger Grunnleggende betingelser som må overholdes: ► Pluggforbindelsene til spiralkabelen er tilkoblet ved levering. − Pluggforbindelsen må ikke løsnes ved rengjøring og vedlikehold. ► Slå av apparatet før hver åpning og trekk ut nettstøpslet. ► Ikke løft tømmepumpen ut av beholderen. Tilkoblingskabelen kan bli skadet. ► Legg aldri sugehodet på filterelementet, dette for å unngå skader. Legg sugehodet på siden eller grepet.

7.1 Rengjør beholderen.

3. Rengjør følgende deler med rent vann og en myk børste:

− Vannivåsensor − Pumpeinngang − Fast kobling C-Storz 2 − Beholder innenfra

4. Sett apparatet sammen igjen i omvendt rekkefølge.

7.2 Rengjøre tilbakeslagsspjeld

Forutsetning: Sugehode med adapterring er tatt av.

1. Løsne klemmen på tilkoblingen og trekk av pumpen.

2. Skru av tilbakeslagsspjeldet mot urviseren.

3. Rengjør med rent vann og en myk børste.

4. Sett delene sammen igjen i motsatt rekkefølge.

Forutsetning: Sugehode med adapterring er tatt av.

2. Trekk av filterstøttehode og filter og rengjør med rent vann og en myk børste.

3. Kontroller flottøren i filterstøttekurven. Flottøren må kunne bevege seg fritt.

4. Sett delene sammen igjen i motsatt rekkefølge.- NO -

pparatet skal ikke kasseres som husholdningsavfall! Bruk de fastsatte ordninger for tilbakelevering. Gjør først apparatet ubrukelig ved å kutte av kabelen.- NO -

11 Tekniske data PondoVac Premium Merkespenning V AC 230 Nettfrekvens Hz 50 Strømforbruk tømmepumpe W 800 Strømforbruk suger W 1500 Maks. strømforbruk W 2300 Smeltesikring 5 × 20 mm, 250 V A T8 Lengde nettkabel m 7,50 Tillatt vanntemperatur °C +4 … +35 Maks. fyllevolum beholder l 95 Luftstøyutslipp dB(A) <60 Dimensjoner L x B x H mm 580 × 605 × 970 Vekt uten vann kg 44 med vann kg 140 Tømmepumpe Maks. ytelse l/min 450 Maks. transporthøyde m 8,3 Maks. kornstørrelse mm ∅ 50 Suger Maks. ytelse l/min 333 Maks. transporthøyde (nedsenkingsdybde sugeslange) m 2,60 Smussutløp Antall ST 1 Tilkobling avløpsslange C-Storz 2"‘ Maks. lengde avløpsslange m 30
