LSP4 - Diktiergerät OLYMPUS - Kostenlose Bedienungsanleitung

Produkttyp	Digitaler Sprachrekorder
Marke	Olympus
Modell	LS-P4
Abmessungen	108,9 x 39,6 x 14,4 mm (ohne Überstände)
Gewicht	75 g (mit Batterien)
Stromversorgung	1 AAA-Alkalibatterie (LR03) oder wiederaufladbare Ni-MH Olympus BR404; Aufladung über USB
Interner Speicher	8 GB NAND-Flash
Externer Speicher	microSD / microSDHC-Karte bis 32 GB
Aufnahmeformate	Linear PCM, FLAC (nur Modell LS-P4), MP3
Wiedergabeformate	WAV, FLAC (LS-P4), MP3
Mikrofon	Integriertes zentrales Mikrofon + integrierte Stereomikrofone (L und R)
Lautsprecher	Integrierter runder dynamischer Lautsprecher Ø 18 mm
Konnektivität	USB (versenkbarer Stecker), Bluetooth 2.1+EDR (nur Modell LS-P4)
Mikrofonanschluss	3,5 mm Durchmesser, Impedanz 2 kΩ
Kopfhöreranschluss	3,5 mm Durchmesser, Impedanz mindestens 8 Ω
Hauptfunktionen	Aufnahme mit Pegelsteuerung, Wiedergabe mit variabler Geschwindigkeit (0,5x bis 3,5x), Dateilöschung, Sprachführung, Energiesparmodus, Auswahl von Aufnahmeszenen
Bluetooth (LS-P4)	Profile A2DP, AVRCP; Klasse 2; Reichweite ca. 10 m
Betriebstemperatur	0 °C bis 42 °C
Wartung und Reinigung	Mit einem weichen Tuch abwischen; Feuchtigkeit, Sand und Stöße vermeiden; nicht zerlegen
Sicherheit	Nicht in explosionsgefährdeter Atmosphäre verwenden; nicht Wasser aussetzen; außerhalb der Reichweite von Kindern aufbewahren; FCC- und CE-Warnhinweise beachten
Ersatzteile und Reparierbarkeit	Kontaktieren Sie den Olympus-Kundendienst; spezifischer wiederaufladbarer Akku BR404; optionales Netzteil A514
Allgemeine Informationen	Vollständige Anleitung im Ordner [OL_manual] auf dem Gerät oder auf der Olympus-Website verfügbar

Häufig gestellte Fragen - LSP4 OLYMPUS

Wie installiere ich die Batterie im Olympus LSP4?

Drücken Sie die Verriegelungstaste der Abdeckung des Batterie-/Kartenfachs und schieben Sie die Abdeckung zum Öffnen. Setzen Sie eine AAA-Batterie ein, wobei Sie auf die positiven und negativen Pole achten (zuerst den Minuspol). Schließen Sie die Abdeckung, indem Sie sie vollständig zuschieben.

Wie lade ich den wiederaufladbaren Akku auf?

Setzen Sie den wiederaufladbaren Ni-MH-Akku Olympus (Modell BR404) ein und stellen Sie die Einstellung Batterie auf Ni-MH. Schließen Sie den Rekorder über USB an einen Computer an; die Meldung 'OK-Taste zum Laden' erscheint. Drücken Sie OK, um den Ladevorgang zu starten. Die Anzeige zeigt die vollständige Ladung durch [G] an.

Wie stelle ich Datum und Uhrzeit ein?

Drücken Sie im Stopp-Modus die STOP-Taste (■), um den Bildschirm Uhrzeit und Datum anzuzeigen. Verwenden Sie die Tasten ▲/▼, um das einzustellende Element auszuwählen, dann + oder - zum Ändern. Drücken Sie OK zum Speichern.

Welche Aufnahmeformate sind verfügbar?

Der Olympus LS-P4 unterstützt die Formate Linear PCM, FLAC (nur auf diesem Modell) und MP3. Sie können das Format über die Aufnahmeeinstellungen wählen.

Wie lösche ich eine Datei?

Wählen Sie die Datei im Stopp-Modus aus und drücken Sie dann die ERASE-Taste. Wählen Sie Löschen im Ordner (alle Dateien im Ordner löschen) oder Datei löschen. Bestätigen Sie durch Auswahl von Start und drücken Sie OK.

Wie verwende ich die Sprachführung?

Die Sprachführung ist beim Modell LS-P4 verfügbar. Wählen Sie bei der Ersteinrichtung Ein, um die Sprachführung zu aktivieren. Sie können sie später auch in den Einstellungen ändern.

Welche Speicherkartentypen werden unterstützt?

Der Rekorder akzeptiert microSD- und microSDHC-Karten von 2 GB bis 32 GB. Setzen Sie die Karte in den dafür vorgesehenen Schlitz unter der Abdeckung des Batterie-/Kartenfachs ein.

Wie stelle ich die Wiedergabegeschwindigkeit ein?

Drücken Sie während der Wiedergabe OK, dann verwenden Sie die Tasten + oder -, um die Geschwindigkeit von x0,5 bis x3,5 in Schritten von 0,1 anzupassen. Drücken Sie OK zum Bestätigen.

Was tun, wenn sich der Rekorder nicht einschaltet?

Überprüfen Sie, ob die Batterie richtig eingelegt ist (Pole beachtet) und ob sich der POWER/HOLD-Schalter in der Position Ein befindet. Wenn das Problem weiterhin besteht, versuchen Sie, die Batterie zu ersetzen, oder kontaktieren Sie den Olympus-Kundendienst.

Wie übertrage ich Musikdateien auf den Rekorder?

Schließen Sie den Rekorder über den versenkbaren USB-Stecker an einen Computer an. Das Gerät wird als Wechseldatenträger angezeigt. Kopieren Sie die Musikdateien (WAV, FLAC, MP3) in den Ordner Music oder einen Ordner Ihrer Wahl.

BEDIENUNGSANLEITUNG LSP4 OLYMPUS

När der er valgt [Musik]:

Sendeffektniveau: Klasse 2

Kommunikationsafstand: Lige linje ca. 10m^*2 (maks.)

Driften er unterlagt de to folgende.
betingelser:

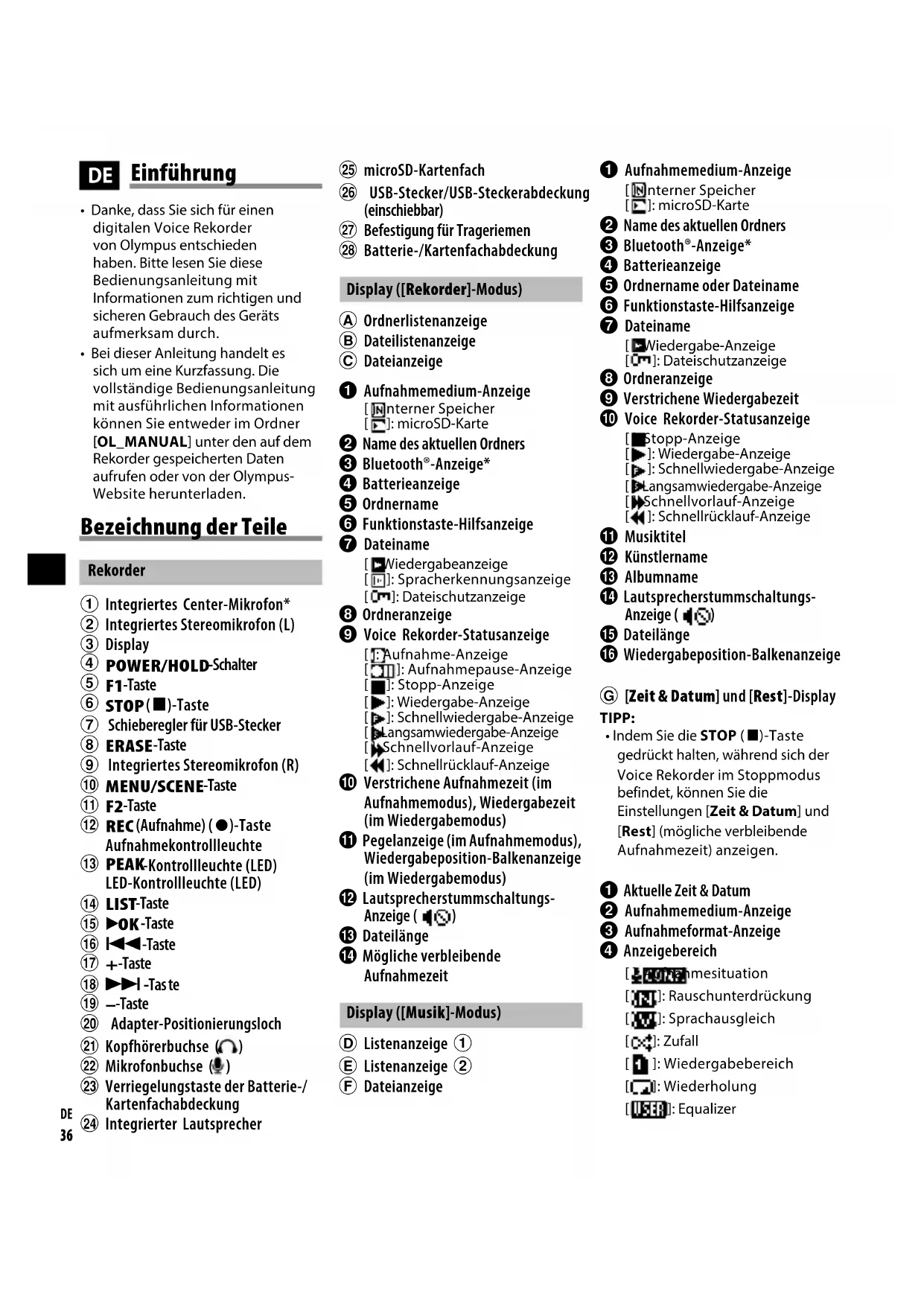

• Danke, dass Sie sich für einen digitalen Voice Rekorder von Olympus entschieden haben.itte lessen Sie diese Bedienungsanleitung mit Informationen zum richtigen und sicheren Gebrauch des Geräts aufmerksam durch.
• Bei dieser Anleitung handelt es sich um eine Kurzfassung. Die vollständige Bedienungsanleitung mit ausfuhrlichen Informationen können Sie entweder im Ordner [OL_manual] unter den auf dem Rekorder gespeicherten Daten aufrufen oder von der Olympia-Website herunterlagen.

Bezeichnung der Teile

Rekorder

① Integrieres Center-Mikrofon*
② Integrieres Stereomikrofon (L)
③ Display
4 POWER/HOLD-Schalter
⑤ F1-Taste
⑥ STOP(■)-Taste
⑦ Schieberegler für USB-Stecker
⑧ ERASE-Taste
Integrieres Stereomikrofon (R)
10 MENU/SCENE-Taste
1 F2-Taste
12 REC(Aufnahme) (●)-Taste Aufnahmekontrolleuche
13 PEAK-Kontrollleuche (LED) LED-Kontrollleuche (LED)
14 LIST-Taste
15 0K -Taste
16 Taste
17 +Taste
18▶▶-Taste
19--Taste
20 Adapter-Positionierungsloch
②1 Kopfhorerbuchse ()
② Mikrofonbuchse
23 Verriegelungstaste der Batterie-/ Kartenfachabdeckung
24 Integrierter Laatsprecher

② microSD-Kartenfach
26 USB-Stecker/USB-Steckerabdeckung (einschiebbar)
27 Befestigung fur Trageriemen
28 Batterie-/Kartenfachabdeckung

Display ([Rekorder]-Modus)

A Ordnerlistenanzeige
B Dateilistenanzeige
Dateianzeige

Aufnahmemedium-Anzeige
[nterner Speicher

2 Name des aktuellen Ordners
3 Bluetooth®-Anzeige*
4 Batterieanzeige
5 Ordername
Funktionstaste-Hilfsanzeige
Datum

Wiedergabeanzeige

Ordneranzeige

Voice Reorder-Statusanzeige

[ Aufnahme-Anzeige

[>: Schnellwiedergabe-Anzeige
[Langsamwiedergabe-Anzeige]
1 Schnellvorlauf-Anzeige

10 Verstrichene Aufnahmezeit (im Aufnahmemodus), Wiedergabezeit (im Wiedergabemodus)

10 Pegelanzeige (im Aufnahmehodus), Wiedergabeposition-Balkenanzeige (im Wiedergabemodus)
Lautsprecherstummschaltungs-Anzeige (
13 Dateilange
14 Mögliche verbleibende Aufnahmeweit

Display ([Musik]-Modus)

D Listenanzeige ①
E Listenanzeige ②
F Dateianzeige

1 Aufnahmemedium-Anzeige

[nterner Speicher : microSD-Karte

2 Name des aktuellen Ordners
3 Bluetooth-Anzeige*
4 Batterieanzeige
5 Ordname oder Datename
Funktionstaste-Hilfsanzeige
Datum

Wiedergabe-Anzeige:Dateischutzanzeige

8 Ordneranzeige
9 Verstrichene Wiedergabezeit
Voice Reorder-Statusanzeige

[Stopp-Anzeige

[>: Schnellwiedergabe-Anzeige
[Langsamwiedergabe-Anzeige
[ Schnellvorlauf-Anzeige

Musiktitel
12 Künstlername
13 Albumname
14 Lautsprecherstummschaltungs-Anzeige (

15 Dateilange
Wiedergabeposition-Balkenanzeige

[Zeit & Datum] und [Rest]-Display TIPP:

• Indem Sie die STOP (■)-Taste gedrückt halten, während sich der Voice Rekorder im Stoppmodus befindet, können Sie die Einstellungen [Zeit & Datum] und [Rest] (mögliche verbleibende Aufnahmezeit) anzeigen.

1 Aktuelle Zeit & Datum
2 Aufnahmemedium-Anzeige
3 Aufnahmeformat-Anzeige
Anzeigebereich

LOKsmesituation

[Spachwiedergabe

Sync: V-Sync. Rec
[ ]: Low Cut Filter
:Zoom Mic

10: Sprache erkennen

5 Batterieanzeige

[NI-MH

6Mogliche Aufnahmezeit

7 Verflügbarer freier Speicher

* nur Modell LS-P4

Einrichten

Einsetzender Batterie (Abb. 1)

Bevor Sie den Voice Rekorders verwenden, legen Sie die Batterie in das Batteriefach des Voice Rekorders ein.

1 Halten Sie die Verriegelungstaste der Batterie-/Kartenfachabdeckung gedrück und öffnen Sie dann durch Schieber die Batterie-/ Kartenfachabdeckung.
2 Legen Sie eine AAA-Batterie ein und achten Sie darauf auf die richtige Ausrichtung von Plusund Minuspol.
a Legen Sie zuerst den Minuspol der Batterie ein.
3 Schlieben Sie durch Schieben die Batterie-/Kartenfachabdeckung vollständig.

Einschalten des Geräts (Abb. 2)

1 Schieber den POWER/HOLD-Schalter bei ausgeschaltetem Rekorder in Pfeilrichtung.

Auswahlen der Batterieeinstellung (Abb. 3)

1 Drücken Sie die + oder --Taste, um den eingelegten Batterietyp auszuwahlen.

[Ni-MH]:

Wahlen Sie diese Option,
wenn Sie einen Nickel-Metallhydrid-Akku von Olympus (Modell BR404) eingelegt haben.

[Alkaline]:

Wahlen Sie diese Option, wenn Sie eine Alkaline-Batterie eingelegt haben.

2 Drücken Sie die OK-Taste, um die Einstellung zu speichern.

Einstellen von Zeit/Datum (Abb. 4)

1 Drücken Sie die oder -Taste, um das einzustellende Element auszuwahlen.
2 Drücken Sie die + oder --Taste, um die Zahl zuändern.
Um die Einstellung eines anderen Elements zu ändern, drücken Sie die▶ oder Taste, um den blinkenden Cursor zu verschiben, und drücken Sie dann die + oder --Taste, um die Zahl zu ändern.
3 Drücken Sie die OK-Taste, um die Einstellung zu speichern.

Einstellen der Sprachführung

nur Modell LS-P4

1 Drücken Sie die + oder --Taste, um [Ein] oder [Aus] auszuwahlen.

[Ein]:

Die Sprachführung wird aktiviert.

[Aus]:

Die Sprachführung wird deaktiviert.

2 Drücken Sie die OK-Taste, um die Einstellung zu speichern.

Aufladen des Akkus durch Anschlieben an einen PC mit USB-Anschluss (Abb. 5)

HINWEIS:

• Bevor Sie den Akku aufladen, legen Sie den im Lieferumfang enthalten den Akku ein und wahlen Sie unter [Batterie] die Option [Ni-MH] aus.
  Laden Sie niemals Alkaline-Batterien, Lithium-Batterien oder andere Primärbatterien auf. Ein Auslaufen oder Erhitzen der Batterie kann zu Fehlfunktionen des Rekorders führen.

1 Starten Sie den PC.

2 Schieben Sie den Schieberegler für den USB-Stecker in Pfeilrichtung.
3 Achten Sie darauf, dass der Rekorder gestopt ist, bevor Sie seinen USB-Stecker mit dem USB-Port des PCs verbinden.
4 Drücken Sie die OK-Taste, um mit dem Aufladen des Akkus zu beginnen.

• Wenn [Batterie] auf [Ni-MH] eingestellt ist, wird die Meldung [OK drucken für Ladestart] auf dem Display angezeigt. Drucken Sie die OK-Taste, während diese Meldung blinkt.

5 Der Ladevorgang ist beendet,
wenn sich das Symbol der Batterieanzeige zu [ ]ändert.

Ausschalten des Geräts

1 Schieber den POWER/HOLD-Schalter mindestens eine halbe Sekunde lang in Pfeilrichtung.

Energiesparbetrieb

Wird der eingeschaltete Voice Rekorder 10 Minuten oder länger nicht verwendet, wird das Display ausgescheltet und der Voice Rekorder schaltet auf Energiesparbetrieb um.

• Durch Drücken einer beliebigen Taste wird der Energiesparbetrieb beendet.

Auswahlen des Modus (Abb. 6)

1 Drücken Sie, während sich der Voice Rekorder im Stoppmodus befindet, die F1 (HOME)-Taste, um den Bildschirm [Hauptmenu] anzuzeigen.
2 Drücken Sie die oder -Taste, um den gewünschten Modus auszuwahlen.
3 Drücken Sie die OK-Taste.

Bei der Wahl von [Rekorder]: Der Voice Rekorder wechsel in den Modus [Rekorder]. Über das integrierte Mikrofon konnen Audioaufnahmen aufgezeichnet werden. Über das integrierte Mikrofon aufgezeichnete Dateien konnen auch wiedergegeben werden.

Beider Wahl von [Musik]: Der Voice Rekorder wechseln in den Modus [Musik].In thisem Modus konnen an den Voice Rekorder übertragene Musikdateien wiedergegeben werden.

Bei der Wahl von [Kalender suchen]: Der Voice Rekorder schaltet in den Modus [Kalender suchen]. In this Modus kann nach Dateien anhand des Aufnahmedatums gesucht werden.

Aufnahme

Grundlegende Aufnahmeschritte (Abb. 7)

1 Drücken Sie die▶ oder |▶-Taste im Bildschirm [Hauptmenu] und wahlen Sie [Rekorder] aus.
2 Drücken Sie die OK-Taste.
3 Drücken Sie die + oder --Taste, um den Ordner auszuwahlen, in dem die Aufnahme gespeichert werden soll.
4 Drucken Sie die REC(●)-Taste, um die Aufnahme vorzubereiten. Die Aufnahmekontrolleucht blinkt.
5 Richten Sie das integrierte Mikrofon auf die aufzunehmende Tongquelle.

6 Drücken Sie die▶▶l oderl-▶-Taste, um den Aufnahmepegel anzupassen.

(a) Aufnahmepegel
Pegelanzeige (ändert sich entsprechend der Aufnahmelautstärke und der Aufnahmefunktionseinstellung)

HINWEIS:

• Passen Sie den Aufnahmepegel so an, dass der Spitzenwert der Pegelanzeige nicht übersritten wird, während Sie auf die Anzeige achten. Wird der Spitzenwert der Pegelanzeige übersritten, leuchtet die PEAK-Kontrolleuchte und das aufgenommene Audiomaterial weist möglicherweise Verzerrungen auf.

7 Drucken Sie die REC(●)-Taste zum Starten der Aufnahme.

Verstrichene Aufnahmezeit
dMogliche verbleibende Aufnahmeweit
Die Aufnahmekontrolleuchte leuchtet.

8 Drucken Sie die STOP(■)-Taste zum Stoppen der Aufnahme.

Dateilange

Ändern der Aufnahmesituation (Abb. 8)

Der Voice Rekorder verfügbar über voreingestelle Vorlagen mit optimalen Einstellungen für verschiedene Aufnahmesituationen wie Vorlesungen und Diktate. Bei der Auswahl einer Vorlage konnen Sie mit nur einem Bedienschnitt die empfohlenen verschiedenen Einstellungen für ihre entsprechende Aufnahmesituation übernehmen.

1 Halten Sie, während sich der Voice Rekorder im Stoppmodus befindet, die MENU/SCENE-Taste gedrückt.
2 Drücken Sie die + oder --Taste, um die gewünschte Aufnahmesituation auszuwahlen.
3 Drücken Sie die OK-Taste, um die Einstellung zu speichern.
4 Drücken Sie die STOP (■)-Taste, um den Auswahlbildschirm zu verlassen.

Wiedergabe

Zusätzlich zu Dateien, die mit dem Voice Rekorder aufgezeichnet wurden, können Sie ebenfalls von einem PC übertragene Dateien in den Formaten WAV, FLAC (nur Modell LS-P4) oder MP3 abspielen.

Grundlegende Wiedergabeschritte (Abb. 9)

1 Wahlen Sie die wiederzugebende Datei aus dem Ordner aus, in dem sie abgelegt ist.
2 Drucken Sie zum Starten der Wiedergabe die OK-Taste.

Ordneranzeige/Dateiname
Verstrichene Wiedergabezeit/ Dateilänge
Wiedergabeposition-Balkenanzeige

3 Drücken Sie die + oder --Taste, um die gewünschte Lautstärke einzustellen.

Die Lautstärke kann in einem Bereich von [00] bis [30] angepasst werden. Je hohen die Zahl, desto lauter der Ton.
- Wird eine zu hohe Lautstärke eingestellt, wird möglicherweise ein Warnhinweis angezeigt.

4 Drucken Sie zum Stoppen der Wiedergabe die STOP(■)-Taste.

Andern der Wiedergabegeschwindigkeit (Abb.10)

1 Drucken Sie während der Wiedergabe die OK-Taste.
2 Drucken Sie die + oder --Taste.

Die Wiedergabegeschwindigkeit kann in einem Bereich von [x0.5 Play] bis [x3.5 Play] in Schritten von 0,1 angepasst werden.

3 Drücken Sie die OK-Taste, um die Einstellung zu speichern.

Beschränkungen der Schnellwiedergabe

Je nach Abtastfrequenz und Bitrate konnen bestimmte Dateien nicht normal wiedergegeben werden. Verringern Sie in solch einem Fall die Wiedergabegeschwindigkeit.

Löschen von Dateien (Abb. [11])

1 Wahlen Sie die Datei aus, die Sie löschen möchten.
2 Wenn der Dateianzeigebildschirm angezeigt wird, drücken Sie die ERASE-Taste, während sich der Voice Rekorder im Stoppmodus befindet.
3 Drücken Sie die + oder --Taste, um [Löschen i Ordner] oder [Datei进展情况] auszuwahlen.
4 Drucken Sie die OK-Taste.
5 Drucken Sie die ++Taste, um [Start] auszuwahlen.
6 Drucken Sie die OK-Taste.

• [Löschen!] wird im Display angezeigt und der Löschvorgang beginnnt. [Löschen erfolgreich] wird angezeigt, wenn der Vorgang abgeschlossen wurde.

Verwendung mit einem PC

PC-Betriebsumgebung

Windows

Betriebssystem:

Microsoft Windows 7/8/8.1/10 in der Standardinstallation

Macintosh

Betriebssystem:

Mac OS X 10.8 bis MacOS Sierra 10.12 Standardinstallation

Informationen zu Urheberrecht und Markenzeichen

Die Informationen in thisem Dokument unterliegen zukünftigen Änderungen ohne Ankündigung. Wenden Sie sich an den Olympus-Kundendienst für die aktuellsten Informationen zu Produktnamen, Modellnummern und sonstigen Aspekten.
Die Anzeigen und Abbildungen des Voice Rekorders, die in thisem Handbuch verwendet werden, konnen vom aktuellen Produkt abweichen. Obwohl theses Handbuch mit groBter Sorgfalt bezüglich seiner Genauigkeit erstellt wurde, konnen sich dennoch gelegentlich Fehler ergebn. Jegliche Fragen oder Bedeken bezüglich fragwürdiger Informationen, möglicher Fehler oder Auslassungen richten Sieitte direkt an den Olympus-Kundendienst.
Die Olympus Corporation ist Urheberrechtsinhaber ceses Handbuchs. Das Urheberrecht verbietet eine nicht autorisierte Reproduktion deses Handbuchs oder eine nicht autorisierte Weitergabe derartiger Reproduktionen.
- Beachten Sie, dass Olympia keine Haftung im Fall von Schäden, entgangenen Gewinnen oder Forderungen Dritter aufgrund einer falschen Verwendung dieser Produktus übernimmt.

Markenzeichen und eingetragene Markenzeichen

• IBM und PC/AT sind Markenzeichen oder eingetragene Markenzeichen der International Business Machines Corporation.
• Microsoft und Windows sind eingetragene Markenzeichen der Microsoft Corporation.
• microSD und microSDHC sind Markenzeichen der SD Card Association.
• Macintosh ist ein Markenzeichen der Apple Inc.
• Dieses Produkt verwendet Spracherkennungstechnologie unter Lizenz von NTT Electronics Corporation.
  Android und Google Play sind

Markenzeichen oder eingetragene Markenzeichen von Google Inc.

Die Bluetooth® Wortmarke und die Logos sind im Besitz von Bluetooth SIG, Inc. und jegliche Verwendung dieser Marken durch die OLYMPUS Corporation erfolgt unter Lizenz. Andere ausgewiesene Marken und Markennamen gehoren ihren jeweiligen Eigentümern.
Alle anderen in thisem Handbuch genannten Produkt- oder Markennamen sind Markenzeichen oder eingetragene Markenzeichen der jeweiligen Urheberrechtsinhaber.

Hinweise

WARNING

Schalten Sie den Voice Rekorder in einem Krankenhaus oder in der Naze von medizinischen, elektrischen Geräten aus. Elektrische Wellen des Voice Rekorders konnten die medizinischen, elektrischen Geräte beeinträchtigen und zu Unfallen aufgrund von Fehlfunktionen führen.
- Halten Sie einen Mindestabstand von 22 cm zu Personen mit einem Herzschrittmacher ein. Elektrische Wellen des Voice Rekorders konnten die Funktionsfähigkeit eines Herzschrittmachers beeinträchtigen.
Schalten Sie den Voice Rekorder an Bord von Flugzeugen aus. Die Verwendung von drahtlosen Geräten an Bord konnte die sichere Steuerung des Flugzeugs beeinträchtigen.

Dieses Produkt enthalt Software, die von einem Drittanbieter erstellt wurde. Die Drittanbieter-Software wird auf der Grundlage der durch den Eigentümer oder Copyright-Inhaber vorgeschreibennen Auflagen an Sie vertrieben. Diese Bedingungen sind nachstehend aufgeführrt.

libFLAC - Free Lossless Audio Codec library

Damit stets ein{sicherer und korrekter Betrieb gewährleistet ist, machen Sie sichittevor der Inbetriebnahme des Voice Rekorders grundlich mit dem Inhalt dieser Bedienungsanleitung vertraut.Bewahren Sie außerdem die Bedienungsanleitung nach dem Lesen stets griffbereit fur späteres Nachschlagen auf.

Wichtige Sicherheitshinweise

Wichtige Sicherheitshinweise in dieser Anleitung werden anhand der folgenden Symbole und Bezeichnungen gekennzeichnet. Zum Schutz der eigenen Person und anderer vor Verletzungen und Sachschäden ist es ausschlaggebend, dass Sie stets die Warnhinweise und Vorsichtsmaßnahmen beachten.
- Nachfolgend finden Sie die Bedeutung des jeweiligen Warnsymbols.

GEFAHR

Verweist auf eine drohende Gefahr, die zu schweren oder tödlichen Verletzungen führen können, wenn das Gerät falsch gehandhabt wird.

!WARNUNG

Verweist auf eine Situation, die voraussichtlich zu schweren oder tödlichen Verletzungen führen könnte, wenn das Gerät falsch gehandhabt wird.

VORSICH

Verweist auf eine Situation, die voraussichtlich zu Verletzungen oder Sachbeschädigungen führen können, wenn das Gerät falsch gehandelt wird.

Sicherheitshinweise für den Voice Rekorder

WARNING

• Verwenden Sie den Voice Rekorder nicht an einem Ort, an dem entzündliche oder explosive Gase vorkommen. Dies konnte zu einem Brand oder einer Explosion führen.
  Versuchen Sie keinesfalls, das Gerät zu zerlegen, zu reparieren oder zu modifizieren. Dies konnte zu einem Stromschlag oder Verletzungen führen.
  Bedieren Sie den Voice Rekorder nicht beim Steuern eines Fahrzeugs (z. B. Fahrrad, Motorrad oder Auto). Dies konnte zu Verkehrsunfällen führen.
• Lassen Sie den Voice Rekorder nicht an einem Ort, den Kinder oder Kleinkinder erreichen können. Seien Sie besonderss vorsichtig, wenn Sie den Voice Rekorder in der Höhe von Kleinkindern oder Kindern verwenden und halten Sie das Gerät nicht unbe

aufsichtigt. Kleinkinder und Kinder verstehen die Sicherheitschinweise des Voice Rekorders nicht und es bestehen unter anderem die folgenden Unfallrisiken:

• Strangulierungsgefahr durch ein versehentliches Verwickeln des Kopfhörerkabels um den Hals.

• Verletzungen oder Stromschäge aufgrund von Betriebsfehlern.

• Wenn Sie beim Rekorderunggewöhnliche Gerausche, Brandgeruch oder eine andere Geruchs-, Hitze- oder Rauchentwicklung bemerken:

① Entnehmen Sie sofort die Batterie und trennen Sie die USB-Verbindung; achten Sie darauf, sich nicht zu verletzen. Wenn das Gerät weiterhin verwendet wird, kann es zu einem Brand oder Verbrennungen kommt. (Fassen Sie das Produkt nicht mit bloßen Händen an, wenn es überhitzt.)
② Wenden Sie sich an ihren Handler oder ein Servicecenter von Olympus.

• Verwenden Sie das USB-Netzteil nicht bei Buchsen von KFZ-Zigarettenanzündern und verwenden Sie keine umgebauten Netzteile. Dies können zu Überhitzen, einem Brand, einem Stromschlag oder Fehlfunktionen führen.
• Verwenden Sie nur microSD/microSD-HC-Speicherkarten. Legen Sie niemals einen anderen Kartentyp in den Voice Rekorder ein.

Wenn Sie versehentlich einen anderen Kartentyp in den Voice Re-korder eingelegt haben, versuchen Sie nicht, diese Karte mit Gewalt herauszuziehen. Wenden Sie sich an ein Reparatur- oder Servicecenter von Olympus.

• Wenn der Voice Rekorder in Wasser fallen gelassen wurde oder wenn Wasser, Metallteile oder entzündliche Fremdkörper in das Geräteinnere gelangt sind:

① Entnahmen Sie sofort die Batterie.
② Wenden Sie sich an ihren Handler oder ein Servicecenter von Olympus für Reparaturen. Wenn das Gerät weiterhin verwendet wird, kann es zu einem Brand oder Stromschlag kommt.

• Verwenden Sie den Voice Rekorder nicht in Flugzeugen, Krankenhausern oder an anderen Orten, an denen die Verwendung von elektronischen Geräten beschrankt ist, bzw. nur unter Bechtung der entsprechenden Anweisungen.
• Stellen Sie den Betrieb des Rekorders ein, wenn Sie ungewöhnliche Gerausche bzw. Geruchs- oder Rauchentwicklung bemerken. Dies können zu einem Brand oder Verbrennungen führen. Entnahmen Sie sollen die Batterie und achten Sie darauf, sich nicht zu verbrennen. Wenden Sie sich an ihren Handlcr oder ein Service- oder Reparaturcenter von Olympus. (Berühren Sie die Batterie beim Entnahmen nicht mit bloßen Händen. Entnahmen Sie die Batterie im Freien und nicht in der Höhe entzündlicher Objekte.)
• Wenn Sie den Voice Rekorder an seinem Trageriemen tragen, achten Sie daraufuf, dass dieser sich nicht an anderen Gegenständen verfügt.

VORSICHT

• Erhöhen Sie die Lautstärke nicht, bevor Sie einen Bedienschritt vornehmen. Dies könnte zu Gehörschäden oder Hörverlust führen.

Batterien/Akkus

GEFAHR

• Bringen Sie die Batterie nicht in die Höhe einer Zündquelle.
• Verbrennen, erhitzen oder demontieren Sie die Batterie niemals. Schlieben Sie die positiven und negativen Elektroden der Batterie nicht kurz. Anderenfalls kann es zu einem Brand, Platzen, Entzünden oder Überhitzen kommt.
• Loten Sie keine Verbindungen direkt an die Batterie. Verformen, modifizieren oder demontieren Sie die Batterie niemals.
• Verbinden Sie nicht den Plus- und Minuspol der Batterie miteinander. Dies konnte zu Überhitzen, Stromschlagen oder einem Brand führen.
• Transportieren oder bewahren Sie die Batterie immer in einer Höhe auf, um ihre Anschlüsse zu schätzen. Transportieren oder bewahren Sie die Batterie niemals zusammen mit Edelmetallgegenständen wie Schlüsselringen auf.

Dies konnte zu Überhitzen, Stromschlagen oder einem Brand führen.

Schlieben Sie die Batterie nicht direkt an eine Steckdose oder den Zigarettenanzünder eines Autos an.
- Verwenden oder halten Sie die Batterie niemals an einem bereits Ort, wie in direktem Sonnenlicht, in einem Fahrzeug an einem bereits Tag oder in der Höhe einer Heizung. Dies konnte zu einem Brand, Verbrennungen oder Verletzungen aufgrund eines Auslaufens, Überhitzens oder Aufplatzens führen.

WARNING

• Berühren oder halten Sie die Batterie nicht mit nassen Händen. Dies könnte zu einem Stromschlag oder Fehlfunktionen führen.

• Verwenden Sie keine Batterie mit einem verkratzten oder beschädigten Gehäuse. Dies können zu einem Aufplatzten oder Überhitzen führen.

• Legen Sie die Batterie nicht mit falscher Ausrichtung des Plus-/ Minuspols ein. Dies können zu einem Auslaufen, Überhitzen, Entzüden oder Aufplatz- zen führen.

• Verwenden Sie keine Batterie mit einem zerrissenen Gehäusesiegel (Isolierungsbdeckung).

• Entnahmen Sie die Batterie immer, wenn der Voice Rekorder für längerere Zeit nicht verwendet werden soll.
• Entsorgen Sie verbrauchte Batterien, indem Sie ihre Kontakte mit Klebeband abdecken und beachten Sie bei der Entsorgung die örtlich geltenden Vorschriften.
• Entnehmen Sie die Batterie aus dem Voice Rekorder, sobald sie nicht mehr verwendbar ist. Anderenfalls konnte dies zu einem Auslaufen der Batterieflüssigkeit führen.
  Gelangt Batterieflüssigkeit in die Augen, kann dies zum Erblinden führen. Sollte Batterieflüssigkeit in die Augen gelangen, reiben Sie sie nicht. Spülen Sie sie stattdessen sofort gründlich mit Leitungswasser oder anderen sauberen Wasser aus. Suchen Sie unverzüglich einen Arzt auf.
• Versuchen Sie nicht, Alkali-, Lithium-oder andere nicht aufladbare Batterien aufzuladen.

Bewahren Sie die Batterie für Kleinkinder und Kinder unzugänglich auf. Die Batterie konnte von einem Kleinkind oder Kind verschlucht werden. Sollte eine Batterie verschlucht worden sein, suchen Sie sofort einen Arzt auf.
- Tauchen Sie die Batterie nicht in Süß-oder Salzwasser und verhindern Sie, dass die Kontakte Nass werden.
- Verwenden Sie die Batterie nicht länger, wenn Probleme wie Auslaufender Batterieflüssigkeit, Verfürbungen oder Verformungen auftreten.
- Beenden Sie den Ladevorgang des Akkus, wenn er nach der angegebenen Ladedauer nicht vollständig aufgeladen wurde.
- Batterieflüssigkeit auf Kleidung oder der Haut kann zu Beschädigungen bzw. Verletzungen führen. Spüssen Sie Batterieflüssigkeitsofar mit Leitungs-oder anderem sauberen Wasser ab.

VORSICH

• Werfen Sie die Batterie nicht und setzen Sie sie keinen starken Stöhen aus.
• Akkus mussen vor dem ersten Gebrauch oder nach längerer Lagerung vollständig aufgeladen werden.
• Akkus haben eine begrenzte Lebensdauer. Sollte die Betriebszeit des Voice Rekorders deutlich kürzer werden, obwohl der Akku vorschrittsmäßig und vollständig geladen wurde, so tauschen Sieihn aus, da seine Lebensdauer abgelaufen ist.
• Es besteht das Risiko einer Explosion, wenn Sie die Batterie mit einem ungeeigneten Batterietyp ersetzen. Beachten Sie beim Entsorgen verbrauchter Batterien die Anweisungen.itte achten Sie auf eine ordnungsgemäße Recycling-Entsorgung von Akkus, um die Ressourcen unseres Planeten zu schonen. Ehe Sie verbrauchte Akkus oder Batterien entsorgen,decken Sie die Kontakte mit Klebeband ab. Beachten Sie stets die jeweils gultigen Gesetze und Verordnungen zur Entsorgung von Akkus oder Batterien.

Entsorgen aufladbarer Akkus

Das Recyclen von Akkus hilft damit, Ressourcen zu schonen. Decken Sie beim Entsorgen von verbrauchten Akkus immer die Kontakte mit Klebeband ab. Beachten Sie stets die jeweils geltenden Gesetze und Verordnungen zur Entsorgung von Akkus.

Hinweise zum Betrieb

• Lassen Sie den Voice Rekorder nicht an einem freißen oder feuchten Ort, wie in direktem Sonnenlicht im Inneren eines Fahrzeugs oder an einem Strand im Sommer.
  Lagern Sie den Voice Rekorder nicht an einem feuchten oder staubigen Ort.
• Wenn der Voice Rekorder nass oder feucht wird, wischen Sie die Feuchigkeit sofort mit einem trockenen Tuch ab. Es sollte insbesondere ein Kontakt mit Salzwasser vermieden werden.
• Legen Sie den Voice Rekorder nicht auf oder in die Höhe eines Fernsehgeräts, Kühlschranks oder eines anderen elektrischen Geräts.
• Verhindern Sie, dass Sand oder Schlamm auf den Voice Rekorder gelangt. Dies konnte zu einer nicht reparierbaren Produktbeschädigung führen.
• Setzen Sie den Voice Rekorder keinen starken Vibrationen oder Schlagen aus.
• Verwenden Sie den Voice Rekorder nicht an einem feuchten Ort.
• Wenn eine Magnetkarte (wie eine Geldkarte) in die Höhe des Lautspechers oder der Kopfhörer gelegt wird, kann dies zu Fehlern der auf der Magnetkarte gespeicherten Daten führen.
• Es kann zu Rauschenkommen, wenn sich der Voice Rekorder während der Aufnahme oder Wiedergabe in der Nähe einer elektrischen Lampenleitung, einer Leuchtstofflampe oder eines Mobiltelefons befindet.

• Durch Bedienfehler, Gerätestörungen oder Reparaturmaßnahmen werden u. U. die gespeicherten Aufzeichnungen im internen Speicher und auf der microSD-Karte zerstört oder gelöscht.
• Wenn Inhalte darüber hinaus für lange Zeit im Speicher gespeichert bleiben oder wiederholt verwendet werden, sind Vorgänge wie das Schreiben, Lesen oder Löschen von Daten eventuell nicht mehr möglich.
• Für wichtige Inhalte wird in jedem Fall die Erstellung einer Sicherungskopie auf einer PC-Festplatte oder einem anderen Speichermedium empfohlen.
  Von Olympus vom Garantieanspruch ausgeschlossen sind Schäden oder Gewinnverluste aufgrund von Beschädigungen oder Verlusten der aufgezeichneten Daten unabhängig von ihrer Natur oder Ursache.

• Olympus übernimmt keine Haftung für aufgezeichnete Dateien, die aufgrund eines Ausfalls des Voice Re-korders oder PCs gelöscht oder nicht mehr abgespielt werden können.
• Das Aufzeichnen von urheberrechtlich geschützten Inhalten ist erlaubt, wenn dies nur zu ihren persönlichen Zwecken dient. Jeglicher anderer Verwendungszweck ist ohne Erlaubnis des Inhabers der jeweiligen Rechte durch gesetzliche Regelungen zum Urheberrecht untersagt.

• Selfbet beim Formatieren oder Löschen von Daten werden nur die Dateiverwaltungsinformationen im internen Speicher und/oder auf der microSD-Karteactualisiert und die aufgezeichneten Daten werden nicht vollständig gelöscht. Damit beim Entsorgen des Voice Rekorders oder einer microSD-Karte keine persönlichen Daten mehr gespeichert sind, sollte die Karte in jedem Fall zerstört werden, nach einer Formatierung bis zum Ende der Aufnahmezeit Stille aufgezeichnet werden oder ein ähnlicher Vorgang durchgeführt werden.

Technische Daten

Aufnahmeformate

Lineares PCM-Format

FLAC*-Format

MP3-Format

• nur Modell LS-P4

Eingangspegel

-60 dBv

Maximale Ausgangsleistung

150 mW (8-Ω-Lautsprecher)

Maximale Ausgangsspannung

Rekorder: ≤ 150mV (nach EN 50332-2)

Aufnahmedium*

Internet NAND FLASH-Speicher:

LS-P4:8GB

LS-P1:4GB

microSD-Karte:

(Unterstutz Kartenkapazitäten von 2 bis 32 GB.)

• Eine gewisse Menge an Speicherplatz auf dem Aufnahmemedium wird für Verwaltungszwecke genutzt. Deshalb ist die tatsächlich verfügbar Kapazität etwas geringer als die angezeigte Gesamtkapazität.

Bluetooth®-Daten*

Standard:

Unterstutzung von

Version 2.1 + EDR

Sendeleistung: Klasse 2

Reichweite:

Sichtlinie ca. 10m^*2 (max.)

Betriebsfrequenzband:

2,4 GHz bis 2,4835 GHz

2 mW oder weniger

Modulationsverfahren: FHSS

Firmware Ver. 1.0 oder higher

Ko m p a t i b l e P r o f i e:

1 nur Modell LS-P4
2 Bei den Angaben zur Reichweite handelt es sich um Richtwerte. Die tatsächliche Reichweite kann in Abhängigkeit von Umgebungsbedingungen variieren.

Lautsprecher

Integrierter runder Dynamiklautsprecher, Durchmesser 18 mm

■ Mikrofonbuchse

Durchmesser von 3,5 mm; Impedanz: 2 kΩ

Kopfhörerbuchse

Durchmesser von 3,5 mm; Impedanz: mindestens 8Ω

Stromversorgung

Standardspannung: 1,5 V Batterie: Eine AAA-Trocken-batterie (Modell LR03) oder ein Nickel-Metallhydrid-Akku von Olympus (verwenden Sie für den Rekorder immer eine Olympus BR404 zum Aufladen)

External Stromversorgung: Netzeil mit USB-Verbindung (Modell A514; 5 V Gleichspannung)

Außenabmessungen

108,9× 39,6× 14,4mm (ohne vorstehende Teile)

Gewicht

75 g (einschließlich Batterie)

Betriebstemperatur

0 bis 42^

Beachten Sie, dass die technischen Daten und das Erscheinungsbild des Voice Rekorders aus Gründen der Leistungsverbesserung oder anderer Aktualisierungen unangekündigten Änderungen unterliegen.

Für Kunden in Nordund Südamerika

FCC-Hinweis

Die Typenüberprüfung ergab, dass这点 Gerät den Auflagen für Digitalgeräte der Klasse B gemäß Absatz 15 der FCC-Bestimmungen entspricht. Die Einhaltung dieser Bestimmungen gewährleistet ausreichenden Schutz gegen funktechnische Störungen in Wohngebieten.
- Dieses Gerät erzeugt, arbeitet mit und strahlt Funkfrequenzenergie ab und kann bei nicht sachgemäßer Installation und Nutzung, funktechnische Störungen des Radio- und Fernsehempfangs verursachen.
- Es kann nicht ausgeschlossen werden, dass in einzelnen Fällen auch bei sachgemäßem Gebrauch these Geräts Störungen auftreten. Falls these Gerät Funkstörungen im Radio-oder Fernsehempfang verursacht (überprüfen Sie dies durch Ein- und Ausschalten des Geräts), können Sie diese Funkstörungen möglicherweise wie folgt begeben:

• Richten Sie die Empfangsantenne neu aus oder installmenten Sie sie an anderer Stelle.
• Vergroßern Sie den Abstand zwischen dem Gerät und dem Empfänger.
• Schließen Sie das Gerät nicht an die gleiche Steckdose an, die den Empfänger versorgt.
  Wenden Sie sich zur Unterstützung an ihren Fachhändler/Fernsehtechniker.
  Zum Anschlieben these Gerats an ein externes Gerät oder eine Steckdose dürfen ausschließlich von Olympus gefelte Kabel und Netzeleire verwendet werden.

FCC-WARNING

Werden an thisem Gerät Änderungen und Umbauten ohne ausdrückliche Genehmigung des Herstellers vorgenommen, erlischt die Betriebserlaubnis für diese Gerät.

Dieser Senderarfndichtzusammen mit anderen Antennen oder Sendern eingebautoderbetriebenwerden. Dieses Gerat erfuft die Strahlungsexpositionsgrenzwerte gemäß FCC fur eine unkontrollierte Umgebung und entspricht denStrahlenschutz-Richtlinien gemäß FCCdes NachtragsC,OET65und RSS-102 der IC Strahlenschutz-Richtlinien.Dieses Gerat strahlt eine auBerst schwache hochfrequente Strahlung (RF) aus und es wird davon ausgegangen,dasseden Anforderungen ohne die Prufung der spezifischen Absorptionsrate (SAR) entspricht.

FürKundenindenUSA

Konformitätserklarung

Modellnummer:LS-P4/LS-P1

Handelsbezeichnung: OLYMPUS

Verantwortlicher Hersteller: OLYMPUS AMERICA INC.

Auf Übereinstimmung mit den FCC-Bestimmungen geprüft FÜR DEN HEIM- UND BÜROGEBRAUCH

Dieses Gerät entspricht dem Absatz 15 der FCC-Bestimmungen und erfüllt den Standard RSS von Industry Canada. Der Betrieb des Gerätes ist unter den beiden folgenden Bedingungen zulässig:

(1) Das Gerätarf keine funktechnischen Störungen verursachen und
(2) Dieses Gerät muss unempfindlich gegen alle einwirkenden Störungen sein, einschließlich solcher Störungen, die den Betrieb these Geräts unerwänscht beeinflussen konnten.

Für Kunden in KANADA

CANICES-3(B)/NMB-3(B)

Für Kunden in Europa

Das,CE"-Zeichen bestätigt,dassieses Produkt mit den europäischen

Bestimmungen für Sicherheit, Gesundheit, Umweltschutz und Personenschutz übereinstimmt. Produkte mit CE-Zeichen sind für den Verkauf in Europa bestimmt.

Dieses Symbol [durchgestrichene Mülltonne nach WEEE Anhang IV] weist auf die getrennte Rücknahme elektrischer und elektronischer Geräte

in EU-Ländern hin.itte werfen Sie das Gerät nicht in den Hausmull. Informieren Sie sich über das in Ihrem Land gultige Rücknahmesystem und nutzen thesez zur Entsorgung.

Dieses Symbol [durchgestrichene Mulltonne nach Direktive 2006/66/EU Anhang II] weist

auf die getrennte Rücknahme von Batterien und Akkumulatoren in EU-Ländern hin.itte werfen Sie Batterien und Akkumulatoren nicht in den Hausmull. Informieren Sie sich über das in Ihrem Land gültige Rücknahmesystem und nutzen Sie diesen zur Entsorgung.

Um möglichhe
Gehörschäden zu
vermeiden, setzen Sie
Ihr Gehör nicht über
langere Zeit einer
hohen Lautstärke aus.

Die Olympus Corporation erklärt hiermit, dass das Funkerat des Typs LS-P4 der Richtlinie 2014/53/EU entspricht.

Den vollständigen Text der EU-Konformitäserklung finden Sie unter folgender Internetadresse: http://www.olympus-europa.com/

EL Eioaywyn

Zac euxapiotouyia tnyayopa autou tou ynpiakou kataypapea qwnc tnc Olympus. AiaaboTe autec tic oynieyia nnpopopiecxetiká μe tn owotn kal aqaaXpnon Tou npoiovtoc.
Autéivai μia ouovontkékdoon Tou éyxeipidiou. AvatpeTe OTnv πλnpékdoon Tou eyyeipidiou Tn Oonoia θa βpeite σta δedoéva nou εivai anoθηκεμεva OTov φakeλo [OL_manual] Tou kataypaéa n OTnv iotooελiδa TNC OLYMPS KAI εivai δiaθεoiŋ γia ληψη.

Ovopaoic Twv aptnmuatwv

Kataypaéac

Energiassäusturezlim

Kui diktofoni ei ole pārast sisselūlitamist vāhemalt 10 minutit kasutatud, kustub ekraan ja diktofon laheb automaatsetl energiasästurežiimi.

Standardpinge: 1,5 V

Aku: uks kuivelemendiga

AAAaku (mudel LR03)

Niveau zendennergie:klasse 2

Setarea datei/orei(Fig.4)

HFP (Profil Mäni Libeere)

SPP (Profil Port Serial)

Kommunikationsavstand

Avstand cirka 10m^*2 (max)

2 asill: jllj lalb s sinn

Jai

2^ * = 10 80

( x - 1) ( x + 3) = 0

j 1

2.4835 2.4

[{\left( 2a + b\right) }^{2} - {4a} + 8 = 0]

aoll 1

(FHSS)

1.0

（）A2DP

AVRCP

（）

(1)HSP

(4a) HFP

(1) SPP

LS-P4 jbj1

a 2

bi jiu yilai hao cali xià shi

a#

Olympus

j 1

J 1
