BEDIENUNGSANLEITUNG DS9000 OLYMPUS

Kommunikationsstatus

3 Batteristatusindikator
4 Filstatus*

[ ]: Afventende optagelse
[ ]: Transskripton i gang
[ ]: Transsskription aflsuttet
[S]: Talegenkendelse aflsuttet

Wi-Fi-funktion (gelder DS-9500)

Dette Produkt unterstotter WLAN.

• Wir bedanken uns für den Kauf eines digitalen Voice Rekorders von Olympus.itte lessen Sie diese Anleitung mit Informationen zur ordnungsgemäßen und sicheren Verwendung des Produkts.

• Damit Sie gute Aufnahmeergebnisse erzielen, empfeihlt es sich, die Aufnahmefunktion und die Lautstärkeeinstellung vor dem Gebrauch zu testen.

• Werden Funktionen durch Firmware-Updates hinzufugt und/oder geändert, können die Inhalte abweichen. Die neuesten Informationen finden Sie auf der Olympus Website.

• These Anleitung enthalt grundlegende Informationen. Die vollständige Anleitung mit ausfuhrlichen Informationen finden Sie als Download auf der Website von OLYMPUS.

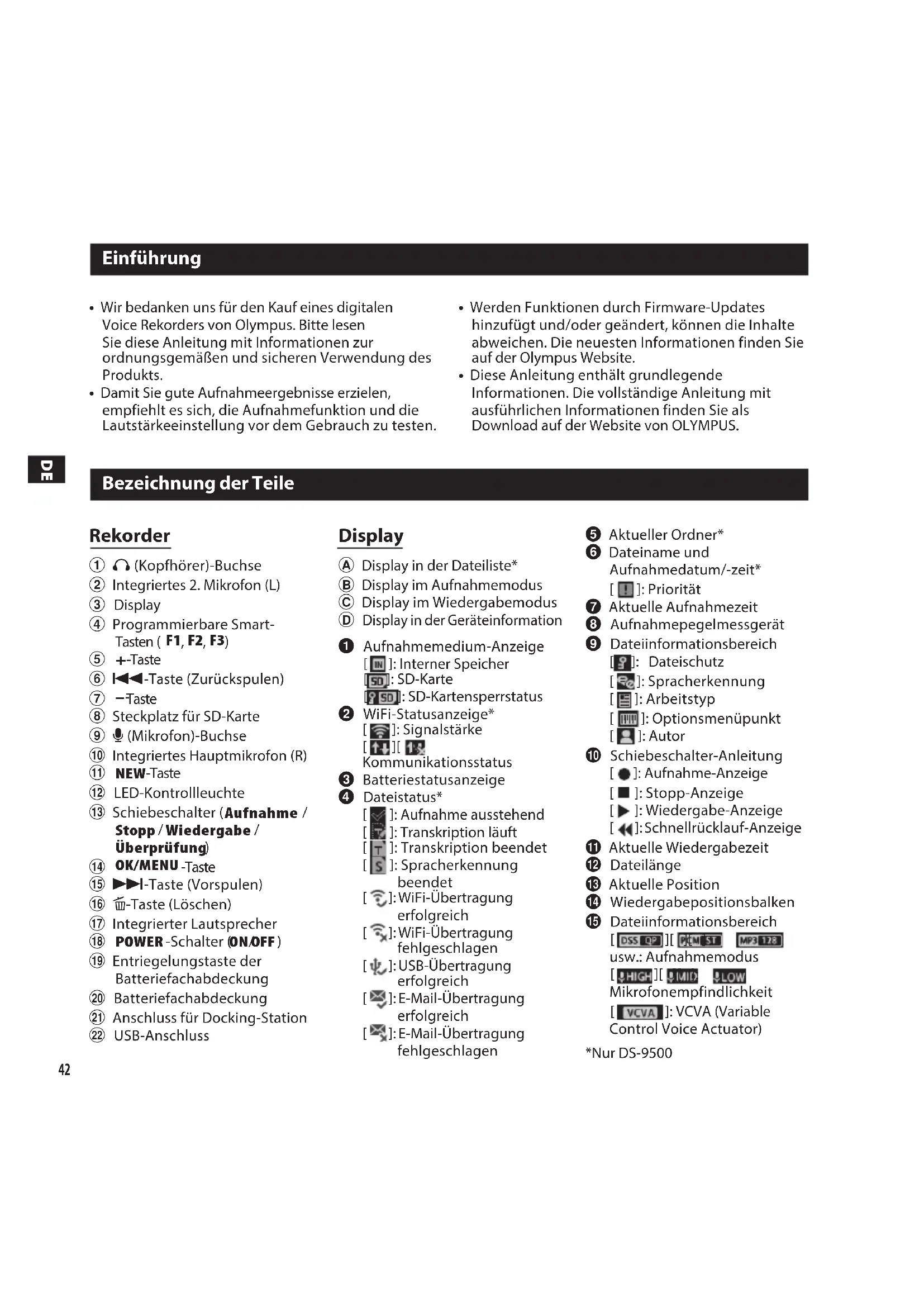

Bezeichnung der Teile

Rekorder

① (Kopfhorer)-Buchse
② Integriertes 2. Mikrofon (L)
③ Display
④ Programmierbare Smart-Tasten (F1, F2, F3)
⑤ +-Taste
⑥ Taste (Zurückspulen)
⑦ -Taste
⑧ Steckplatz fur SD-Karte
(9) (Mikrofon)-Buchse
10 Integrieres Hauptmikrofon (R)
1 NEW-Taste
⑫ LED-Kontrolleuche
13 Schiebeschalter (Aufnahme / Stopp/Wiedergabe/ Überprüfung)
14 OK/MENU-Taste
15▶▶I-Taste (Vorspulen)
16 Taste (Loschen)
17 Integrierter Laufsprecher
18 POWER-Schalter (ON/OFF)
19 Entriegelungstaste der Batteriefachabdeckung
20 Batteriefachabdeckung
2 Anschluss fur Docking-Station
22 USB-Anschluss

Display

Display in der Dateiliste
Display im Aufnahmehodus
Display im Wiedergabemodus
Display in der Geräteinformation

1 Aufnahmemedium-Anzeige
[ ]: Internet Speicher

SD: SD-Kartensperrstatus
WiFi-Statusanzeige*

[14][15]
Kommunikationsstatus
3 Batteriestatusanzeige
Datestatus*
[ ]: Aufnahme ausstehend.
[ ]: Transkription lauft
[Transkription beendete] [Spracherkennung]
beendet
[ ]:WiFi-Übertragung erfolgreich
[ ]:WiFi-Übertragung fehlgeschlagen
[电]:USB-Übertragung erfolgreich
[ ]: E-Mail-Übertragung erfolgreich
E-Mail-Übertragung, fehlgeschlagen

Aktueller Ordner
Datum und Aufnahmedatum/-zeit

7 Aktuelle Aufnahmezeit

Aufnahmepegelmessgerät

9 Dateiinformationsbereich

Dateischutz

10 Schiebeschalter-Anleitung

Aktuelle Wiedergabezeit
12 Dateilange
13 Aktuelle Position
Wiedergabepositionsbalken
15 Dateiinformationsbereich

[0SSQ]

MP3128

usw.: Aufnahmemodus

[high]

W

Mikrofonempfindlichkeit

VCVA:

VCVA (Variable)

Control Voice Actuator)

*Nur DS-9500

1. Verwendung Ihres Rekorders

Erste Schritte

Aufladen des Akkus

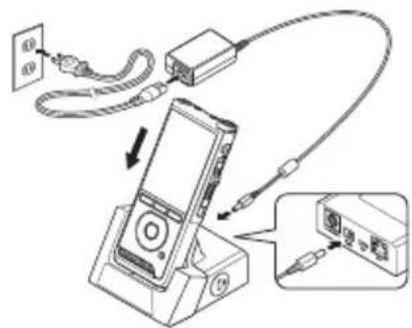

Aufladen unter Verwendung der Dockingstation

Steen den Netzadapter in eine Haushaltssteckdose und schreiben Sie den Netzstecker über die Dockingstation an den Rekorder an. Schalten Sie den Rekorder vor dem Anschluss der Stromversorgung immer aus.

Die Dockingstation und der Netzadapter sind beim DS-9500 im Lieferumfang inbegriffen, für den DS-9000 sind sie separat erhältlich.

Aufladen unter Verwendung des USB-Kabels

Stellen Sie sicher, dass sich der Rekorder im Stoppmodus befindet. Verbinden Sie das USB-Kabel mit dem Rekorder.

Schalten Sie das Gerät ein

Bewegen Sie den POWER-Schalter in die ON-Position, um den Rekorder zu aktivieren.

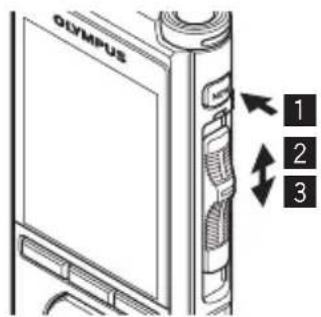

Aufnahme

1 Drücken Sie die NEW-Taste, um eine neue Datei zu erstehen.
2 Bewegen Sie den Schiebeschalter in die REC-Position, um mit der Aufnahme zu beginnen.
3 Bewegen Sie den Schiebeschalter in die STOP-Position zum Stoppen der Aufnahme.

2. Empfohlene Einstellungen der Mikrofonmodi

Um qualitativ hochwertige Audioaufnahmen zu erzielen, sollen den drei Mikrofonmodi den auswahlen, der am besten zu Ihrrem Verwendungszweck oder zur Umgebung passt.

Diktat 1 wird für Aufnahmen in ruhiger Umgebung empfohlen. Diktat 2 verstärkt die Direktionalität der Aufnahme, um die Stimme des Sprechers zu erfassen. Dies ist bei Aufnahmen in lauter Umgebung effektiv. Der Konferenzmodus zeichnet in hochwertiger Stereoqualität auf, was bei der Aufnahme von mehreren Benutzern in einem Konferenzraum nützlich ist.

Mikrofon-Modus Umgebung Empfohlen der Aufnahmestil			Mikrofonempfindlichkeit (Mic Empf)
Dikkat 1 Ruhige Umgebung	Freestyle (einschließlich klassischem Diktierstil)	Variabel
Dikkat 2 Laute Umgebung	Klassischer Diktierstil	Variabel
Konferenz Konferenzraum Auf dem Tisch liegend Intelligente Automatik

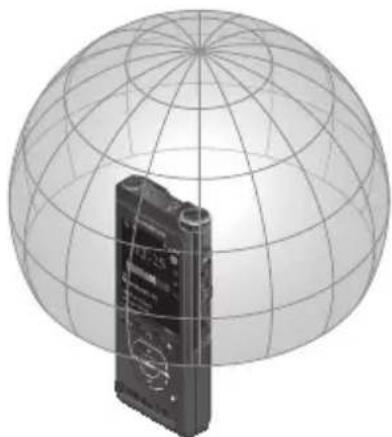

Freestyle

Der Rekorder kann auf beliebige Weise gehalten werden, jedoch sollte der Abstand vom Mikrofon zum Mund innerhalb des im Diagramm gezeugten Bereichs bleiben.

Klassischer Diktierstil

Halten Sie den Rekorder wie in der Abbildung zu sehen und sprechen Sie in das Hauptmikrofon.

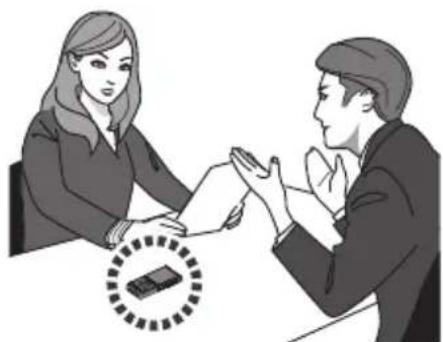

Auf dem Tisch liegend

Legen Sie den Rekorder auf den Tisch, um eine Konferenzaufzeichnung zu machen. Richten Sie das Mikrofon auf den Sprecher.

Hinweis:

Wenn der Mikrofon-Modus auf den Konferenzmodus eingestellt ist, wird die Mikrofonempfindlichkeit auf den Modus "Intelligente Automatik" fixiert. In this sem Modus werden die Aufnahmepegel automatisch an die Lautstärke der Tonquelle angepasst. Wenn der Input laut ist, reduziert der Rekorder den Eingangsgegel, und umgekehrt für einen niedrigeren Eingangsgegel, um immer ein gleichmäßiges Volumen zu gewährleisten.

3. So teilen Sie die Diktatdatei via WiFi (Nur DS-9500)

Teilen von Diktatdeteien via WiFi

Durch die Verwendung von WiFi konnen Sie Diktatdateien mit Transkrptionisten jederzeit und überall teilen, ohne erst ins Buro zurückgehen zu müssen.

Mittels einer Verbindung zu einem Wireless LAN Access Point in Ihrm Buro konnen Sie Diktatdateien an einen lokalen Ordner auf Ihrm eigenen PC senden.

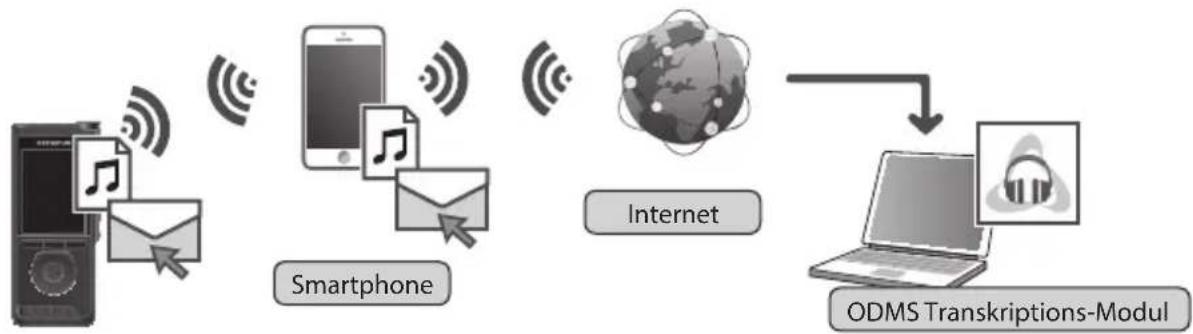

Wenn Sie außerhalb Ihres Buros unterwegs sind, können Sie sich mit Ihrer Smartphone über Tethering verbinden und ihre Diktatdaten als angehängte Datei an ihre E-Mail-Adresse schicken.

Netzwerkeinstellungen

Um den Recorder mit einem Wireless LAN Access Point oder Smartphone zu verbinden, müssen Sie die Netzwerkeinformationen im ODMS* im Voraus konfigurieren. Folgen Sie den Anweisungen im ODMS Setup Wizard, um die Einstellungen zu konfigurieren.

*Einzelheiten finden Sie unter "4. Olympus Dictation Management System (ODMS)"

3. So halten Sie die Diktatdatei via WiFi (Nur DS-9500)

Diktatdatei schicken

Schalten Sie das WiFi des Rekorders auf [An]

Wahlen Sie im [Gerätemenu] > [WiFi] > [An / Aus] die Option [An] aus.

• Beachten Sie, dass WiFi Batteriekapazität verbraucht. Wenn es nicht in Gebrauch ist, sollen den Sie es auf [Aus] schalten.

Wahlen Sie den Access Point aus

Wahlen Sie im [Gerätemenu] > [WiFi] > [Netzwerk auswahlen] den Access Point aus, mit dem Sie sich verbinden sollen.

• In ODMS konfigurierte Access Points und Access Points, die für eine Verbindung zur Verfugung stehen, werden angezeigt.
• Geben Sie das Password ein, falls das Password für den ausgewählten Access Point noch nicht gesetzt wurde.
• Beachten Sie bei Verbindungen mit einem Smartphone, dass zunachst auf dem Smartphone die Tethering-Funktion aktiviert werden muss.

Die Diktatdatei senden

1 Nach Abschluss des Diktats drücken Sie die F3-Taste (SENDEN).

F3-Taste (SENDEN)

3. So halten Sie die Diktatdatei via WiFi (Nur DS-9500)

2 Wahlen Sie [in einen Ordner] oder [per E-Mail] aus.

• Wenn Sie [in einen Ordner] auswahlen, wird die Diktatdatei in den in ODMS spezifizierten Ordner gesendet.

• Wenn Sie [per E-Mail] auswahlen, werden die zuvor eingetragenen Adressen angezeigt. Wahlen Sie die Adresse aus, an die Sie senden wollen. E-Mail-Adressen können in ODMS eingetragen werden, oder auch vom Rekorder aus, indem Sie im [Gerätemenu] > [per E-Mail] > [Lieferadresse] die Option [Hinzufügen] auswahlen.

3 Wahlen Sie zum Bestätigen [Ja] aus.

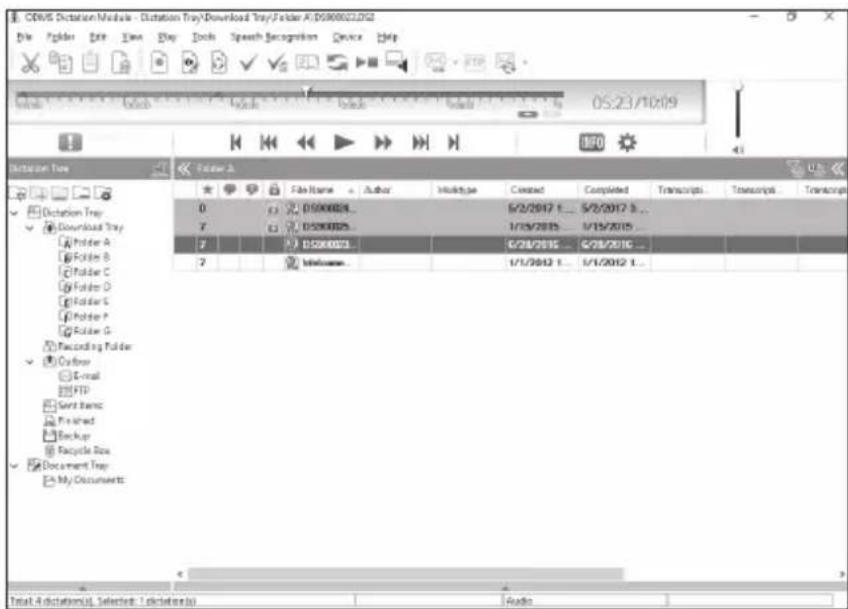

4. Olympus Dictation Management System (ODMS)*

ODMS ist eine voll funktionsfähige Software, die ein einfach zu bedienendes und trotzdem ausgefeltes Verfahren zur Verwaltung ihrer Aufnahmen bietet. Diese Software kann von jeder lokalen Olympus Website heruntergeladen werden. Die Hauptfunktionen der Software sind wie folgt.

1. Sofortige Dateifreigabe (Teilen)

• Teilen Sie eine diktierte Datai über einen freigegebenen Ordner, per E-Mail oder FTP.
• Priorisieren Sie wichtige zu transkribierende Dateien für einechnellere Bearbeitung.
• Identifizieren Sie ihre Diktate während des gesamten Workflows mithilfe von Autoren-ID, Arbeitstypen und Optionsmenüpunkt.

2. Effiziente Dokumenterstellung

• Verschiedene Wiedergabefunktionen für eine effiziente Transkription.
• Unterstutz Hintergrund-/Echtzeit-Spracherkennung mit Dragon.
• Eine Kombination der obigen Funktionen führt zu noch mehr Effizienz.

3. Sicherer Workflow

• Diktierte/transkribierte Dateien sind mit einer automatischen 256-Bit-AES-Dateiverschlussung geschichert.

Rufen Sie die Website für ihre Region auf, um die Software herunterzuladen.

http://www.olympus.eu/sds-downloads/

(Europa, Nahost und Afrika)

• Der Lieferumfang entsprechet sich je nach der von Ihnen erworbenen Version.

Sicherheitshinweise

Lesen Sie diese Bedienungsanleitung sorgfältig durch, bevor Sie ihren neuen Rekorder verwenden, um sicherzustellen, dass Sie das Gerätsherer und korrekt bedienen konnen. Bewahren Sie diese Anleitung zum späteren Nachschlagen an einem leicht zugänglichen Ort auf.

Die Warnsymbole zeigen wichtige Sicherheitsrelevante Informationen an. Um sich selbst und andere vor Verletzungen oder Sachschäden zu schützen, ist es wichtig, dass Sie alle Warnungen und Hinweise setzen.

Gefahr

Wenn bei Verwendung.
deses Produktis die unter
diesen Symbol angegebenen
Informationen nicht
eingehalten werden, sind
schwerste Verletzungen oder
Tod die Folge.

Warning

Wenn bei Verwendung.
deses Produktis die unter
diesen Symbol angegebenen
Informationen nicht
eingehalten werden, konnen
schwerste Verletzungen oder
Tod die Folge sein.

Vorsicht

Wenn bei Verwendung
deses Produkts die unter
diesen Symbol angegebenen
Informationen nicht eingehalten
werden, können leichte
Verletzungen, Beschädigung
der Ausrüstung oder Verlust von
Datum die Folge sein.

In dieser Anleitung verwendete Abkürzungen

• Das Wort "Karte" wird in Bezug auf die SD-Karte verwendet.
• Das Wort "ODMS" wird in Bezug auf das Olympus Dictation Management System in einer Windows-Umgebung verwendet.
• Das Wort "DSS Player" wird in Bezug auf den DSS Player für Mac in der Apple Macintosh Umgebung verwendet.
• These Anleitung zeigt die englishsprachigen Bildschirmanzeigen in den Abbildungen und Erläuterungen. Sie können die Anzeigesprache für diesen Rekorder selbst auswahlen.

Vermeidung von schädlichen Umwelteinwirkungen

Um die in thisem Produkt enthaltene hochprüzise Technologie zu schützen, sollen Sie den Rekorder niemals an den unten aufgeführten Orten halten, egal ob in Gebrauch oder zur Aufbewährung:
- Orte, an denen Temperatur- und/oder Luftfeuchtigkeitswerte hoch sind oder stark schwanken. Direkte Sonneneinzahlung, Strände, geschlossenes Fahrzeuge, sowie in der Nähe anderweitiger Hitzequellen (Ofen, Heizing usw.) oder Luftbefeuchtern.
- In der Höhe von brennbaren Gegenständen oder Sprengstoffen.
In nassen Umgebungen, wie z. B. in Badezimmern oder im Regen.
An Orten, an denen starke Vibrationen auftreten konnen.

• Lassen Sie den Rekorder niemals fallen und setzen Sieihn keinen schweren Stönen oder Vibrationen aus.
• Es ist möglich, dass der Rekorder nicht ordnungsgemäß Funktioniert, wenn er an einem Ort verwendet wird, an dem er einem magnetischen/electromagnetischen Feld, Radiowellen oder Hochspannungen ausgesetzt ist, wie z. B. in der Nähe von Fernsehern, Mikrowellengeräten, Videospielkonsolen, Lautsprichern, große Monitoren, Fernseh-/ Radiotürmen oder Sendemasten. Schalten Sie den Rekorder in solchen Fälle aus und wieder ein, bevor Sie mit der Bedienung fortfahren.
• Vermeiden Sie Aufnahmen oder Wiedergabe in der Höhe von Mobiltelefonen oder anderen drahtlosen Geräten, da diese Interferenzen und Störgeräutsche verursachen konnen. Wenn Sie Störgeräutsche wahrnehmen, begeben Sie sich an einen anderen Ort oder bewegen Sie den Rekorder weiter weg von diesen Geräten.
• Reinigen Sie den Rekorder keinesfalls mit organischen Lösungsmitteln wie Alkohol oder Farbverdünner.

Warning vor Datenverlust

• Durch Bedienfehler, Gerätestörungen oder Reparaturmaßnahmen werden u. U. die gespeicherten Aufzeichnungen zerstört oder gelöscht. Daher empfeht sich für wichtige Inhalte die Erstellung einer Sicherungskopie auf anderen Medien, wie z. B. einer PC-Festplatte.

Vom Olympus-Garantieanspruch ausgeschlossen sind passive oder sonstige Schäden aufgrund von Datenverlusten durch einen Defekt des Produkts, eine von Olympus oder einer Olympus-Kundendienstelle unterschiedlichen Dritten vorgenommene Reparaturen oder aus jeglichen sonstigen Gründen.

Handhabung des Rekorders

Warnung

Bewahren Sie das Gerät außerhalb der Reichweite von Kindern und Kleinkindern auf, um die folgenden gefährlichen Situationen zu vermeiden, die zu schweren Verletzungen führen können:
1. Versehentliches Verschlucken von Akkus, Karten oder anderen Kleinteilen.
2. Versehentliche Verletzungen durch sich bewegende Teile des Rekorders.
Versuchen Sie keinesfalls, das Gerät zu zerlegen, zu reparieren oder zu modifizieren.
- Verwenden Sie nur SD- und SDHC-Speicherkarten. Verwenden Sie niemals einen anderen Kartentyp. Falls Sie versehentlich einen anderen Kartentyp in den Rekorder eingeführt haben, wenden Sie sich an einen autorisierten Handler oder den Kundendienst. Versuchen Sie nicht, die Karte mit Gewalt zu entfern.
Benutzen Sie das Gerät nicht beim Steuern eines Fahrzeugs.

Vorsicht

• Stellen Siesofar den Betrieb des Rekorders ein, wenn Sie ungewöhnliche Gerausche bzw. Geruchs- oder Rauchentwicklung um den Rekorder herum bemerken.

• Entfernen Sie niemals die Batterie mit bloßen Handen, da das zu einem Brand führen oder ihre Höhe verbrennen können.

• Lassen Sie den Rekorder nicht an Orten liegen, an denen er extrem hohen Temperatren ausgesetzt ist. Dies kann dazu führen, dass Elemente des Geräts beschädigt werden und der Rekorder unter bestimmten Umständen dadurch Feuer fängt. Verwenden Sie das Ladegerät oder den Netzadapter nicht, wenn sie abgedeckt sind. Dies könnte zu Überhitzung führen und damit zu Branden führen.
• Handhaben Sie den Rekorder mit Vorsicht, um Niedrigtemperatur-verbrennungen zu vermeiden.
• Wenn der Rekorder Metallteile enthalt, kann eine Überhitzung zu Niedrigtemperaturverbrennungen führen. Beachten Sie die folgenden Punkte:
• Der Rekorder wird heiß, wenn er über längerere Zeit verwendet wird. Wenn Sie den Rekorder in thisem Zustand in der Hand halten, kann dies zu einer Niedrigtemperatur-verbrennung führen.
  An Orten, die extrem niedrigen Temperaturen ausgesetzt sind, kann die Temperatur des Rekordergehäuses niedriger als die Umgebungstemperatur sein. Tragen Sie wenn möglich Handschuhe, wenn Sie den Rekorder bei kalten Temperaturen bedieten.

Sicherheitshinweise zur Handhabung von Akkus

Gefahr

• Der Rekorder verwendet einen speziellen Lithium-Ionen-Akku von Olympus. Laden Sie den Akku mit dem spezifizierten Netzadapter oder Ladegerät auf. Verwenden Sie keine anderen Netzadapter oder Ladegeräte.

• Der Akkuoridaf niemals Flammen ausgesetzt, erhitzt, kurzgeschlossen oder auseinandergenommen werden.

• Erhitzen oder verbrennen Sie niemals den Akku.
• Treffen Sie beim Transportieren oder Lagern von Akkus Vorsichtsmaßnahmen, um zu verhindern, dass diese mit Metallgegenständen wie z. B. Schmuck, Nadeln, Verschlüssen usw. in Berührung kommt.
• Befolgen Sie sorgfältig alle Anweisungen zur Verwendung der Akkus, um zu verhindern, dass die Akkus auslaufen oder ihre Anschlüsse beschädigt werden. Versuchen Sie niemals, einen Akku auseinanderzunehmen oderihn in irgendeiner Weise zu modifizieren, zu loten usw.
• Sollte Batterieflüssigkeit in die Augen gelangen, spulen Sie die Augensofar mit kaltem, klaren Wasser aus und konsultieren Siesofar einen Arzt.

Warning

• Halten Sie die Akkus stets trocken.
• Wurden wiederauffladbare Akkus nicht innerhalb der angegebenen Zeit erneut aufgeladen, laden Sie sie nicht auf und verwenden Sie sie nicht.
• Verwenden Sie niemals einen Akku, der aufgeplatzzt oder zerbrochen ist.
• Setzen Sie Akkus niemals starken Stöhen oder anhaltenden Vibrationen aus.

• Stellen Sie den Betrieb des Rekorders ein, wenn ein Akku ausläuft, sich verfürbt oder verformt, oder während des Betriebs auf irgende andere Weise abnormal wird.

• Falls die Flüssigkeit eines auslaufenden Akkus auf ihre Kleidung oder Haut gelangt, entfernen Sie die Kleidung und spulen Sie den betroffenen Bereich sofort mit klarem, kaltem Wasser ab. Falls die Flüssigkeit ihre Haut verbrennt, suchen Sie sofort einen Arzt auf.
  Bewahren Sie Akkus für Kinder unzugänglich auf.

• Wenn Sie etwas Ungewöhnliches bei der Verwendung dieser Produktsbemerken, wie z. B. ungewöhnliche Gerausche, Hitze, Rauch oder Brandgeruch:

• Entnehmen Sie sofort den Akku und achten Sie dabei darauf, sich nicht zu verbrennen. Und:

• Kontaktieren Sie ihren Handler oder einen Olympus-Vertreter vor Ort, um eine Reparatur zu vereinbaren.

Vorsicht

Der im Lieferumfang enthaltene Akku ist ausschließlich für den Gebrauch mit dem digitalen Voice Rekorder DS-9500/ DS-9000 von Olympus bestimmt.
- Es besteht das Risiko einer Explosion, wenn Sie den Akku mit einem ungeeigneten Model ersetzen.
- Entsorgen Sie den verbrauchten Akku gemäß den Anweisungen.
-itte achten Sie auf eine ordnungsgemäße RecyclingEntsorgung von Akkus, um die Ressourcen unseres Planeten zu schonen. Ehe Sie verbrauchte Akkus entsorgen,decken Sie die Akkukontakteitte mit Klebeband ab.Beachten Sie stets die jeweils gultigen Gesetze und Verordnungen zur Entsorgung von Akkus.
- Akkus mussen vor dem ersten Gebrauch oder nach längerer Lagerung aufgeladen werden.

• Akkus haben eine begrenzte Lebensdauer. Wenn die Betriebszeit auch bei voll aufgeladenem Akku kurzer wird, ersetzen Sieihn durch einen neuen.

Dockingstation

Gefahr

• Ziehen Sie niemals den Netzadapter oder das Netzkabel mit nassen Händen ab. Dies könnte zu Stromschlag oder Verletzungen führen.
• Verwenden Sie ausschließlich den speziell darauf vorgesehenen Netzadapter mit der Dockingstation. Wird sie in Kombination mit anderen Netzadaptern verwendet, kann dies zu Überhitzung, Bränden oder Fehlfunktionen führen.

Warning

• Niemals die Dockingstation selbst auseinandernehmen, modifizieren oder reparieren. Dies konnte zu Branden, Stromschlag oder Verletzungen führen.
• Verwenden Sie die Dockingstation niemals an Orten, an denen sie mit Flüssigkeiten in Berührung kommt können. Wenn Sie die Dockingstation Nass werden halten, besteht Brand- oder Stromschlaggefahren.
• Lassen Sie die Dockingstation nicht fallen und setzen Sie sie keinen extremen Stößen aus. Dies konnte zu Schaden, Bränden oder Stromschlag führen.
• Berühren Sie nicht das Verbindungsstück und führen Sie keine Metalldrähte oder ähnliche Objekte in die Stecker ein. Dies könnte zu Bränden oder Stromschlag führen.

Vorsicht

• Trennen Sie den Netzadapter oder das Netzkabel von der Dockingstation und der Netzsteckdose, wenn Sie die Dockingstation langere Zeit nicht benutzen. Wenn diese Vorsichtsmaßnahme nicht befolgt wird und die Dockingstation beschädigt ist, kann es zu Branden kommt.
  Die Dockingstation (CR21)
  wurde eigens für den Olympus DS-9500/DS-9000 entwickelt. Verwenden Sie sie nicht mit anderen Produkten.

Netzadapter

Gefahr

• Das mitgelieferte Netzkabel ist nur für den Netzadapter bestimmt. Verwenden Sie das Netzkabel nicht für andere Produkte. Verwenden Sie auch nicht das Netzkabel eines anderen Produkts für den Netzadapter.
• Achten Sie daraufuf, den Netzadapter mit der richtigen Spannung (100 - 240 V Wechselpannung) zu verwenden. Die Verwendung anderer Spanningspegel kann zu Bränden, Explosionen, Überhitzung, Stromschlag oder Verletzungen führen.
• Ziehen Sie aus Sicherheitsgründen unbedingt den Netzadapter aus der Steckdose, bevor Sie eine Wartung oder Reinigung durchführren. Außendem darfas das Anschlieben oder Entfernen des Netzsteckers niemals mit nassen Händen erfolgen. Dies kann zu Stromschlagen oder Verletzungen führen.

Warning

Versuchen Sie niemals, den Netzadapter auseinanderzunehmen, zu reparieren oder anderweitig zu modifizieren.

Sorgen Sie davon, dass Fremdkörper wie Wasser, Metall oder brennbare Stoffe nicht in das Innere des Produkts gelangen.
- Befeuchten Sie den Netzadapter nicht und berühren Sieihn nicht mit feuchten Händen.
- Verwenden Sie den Netzadapter nicht in der Nähe brennbarer Gase (einschließlich Benzin, Benzol und Lackverträner).
- Beenden Sie immer die Aufnahme, bevor Sie den Netzstecker anschließen oder entfernen.
- Entfernen Sie den Netzstecker von der Steckdose, wenn der Netzadapter nicht in Verwendung ist.
- Verwenden Sie ausschließlich eine Stromversorgung mit der richtigen Spannung, wie auf dem Adapter angegeben. Im Falle, dass:

... die internen Teile des Netzadapters freigelegt sind, weil er fallen gelassen oder anderweitig beschädigt wurde
der Netzadapter ins Wasser gefallen ist oder Wasser, Metall, brennbare Stoffe oder andere Fremdkörper ins Innere eingedrungen sind
... Sie etwas Ungewöhnliches bei der Verwendung these Netzadapters bemerken, wie z. B. ungewöhnliche Gerausche, Hitze, Rauch oder Brandgeruch;

1. berühren Sie keine freiliegen- den Teile;
2. entfernen Sie sofort den Netzstecker aus der Steckdose und;
3. kontaktieren Sie ihren Handler oder Olympus-Vertreter vor Ort, um eine Reparatur zu vereinbaren. Wenn der Netzadapter unter diesen Umständen weiterhin verwendt wird, konnte es zu einem Stromschlag, Branden oder Verletzungen kommt.

Vorsicht

• Verwenden Sie den Netzadapter nicht, wenn der Netzstecker beschädigt oder der Stecker nicht vollständig mit der Steckdose verbunden ist. Dies konnte zu Branden, Überhitzung, Stromschlag, Kurzschluss oder Beschädigung führen.
• Trennen Sie den Netzadapter von der Netzsteckdose, wenn Sieihn langere Zeit nicht benutzen. Wird diese Vorsichtsmaßnahme nicht eingehalten, konnte dies zu Branden, Überhitzung oder Stromschlag führen.
• Achten Sie daraufuf, den Stecker zu halten, wenn Sie den Netzstecker aus der Steckdoseziehen. Biegen Sie das Kabel nicht zu stark und legen Sie keine schwere Gegenstände daraufuf. Dies könnte zu Bränden, Überhitzung, Stromschlag oder Beschädigung führen.

LCD-Monitor

• Das für den Monitor verwendete LCD wird mit hochpréziser Technologie hergestellt. Trotzem konnen auf dem LCD-Monitor schwarze oder helle Lichtpunkte auftreten. Aufgrund seiner Eigenschaften oder des Winkels, in dem Sie den Monitor betrachten, ist der Punkt möglicherweise nicht einheitlich in Farbe und Helligkeit. Dies ist keine Fehlfunktion.

Speicherkarte

Warning

• Berühren Sie niemals die Kontakte der Karte. Die Karte konnte beschädigt werden.

• Lassen Sie die Karte nicht an Orten, an denen sie sich statisch aufladen können.

• Bewahren Sie die Karte außerhalb der Reichweite von Kindern auf. Falls Teile versehentlich verschlucht werden,uchen Sie sofort einen Arzt auf.

WiFi-Funktion (Fur DS-9500)

• Befolgen Sie bei der Verwendung des Rekorders in einer medizinischen Einrichtung die Anweisungen dieser medizinischen Einrichtung.
• Schalten Sie die Stromversorgung des Rekorders aus, wenn Sie sich in der Höhe von elektronischen Geräten befinden, die mit hochprüziser Steuerung oder schwachen Signalen arbeiten. Die elektronische Ausrüstung konnte versagen oder anderweitig nachteilig beeinflusst werden.
• Halten Sie einen Mindestabstand von 22 cm zu einer Position, an der ein Herzschrittmacher implantiert ist. Elektrische Wellen des Rekorders konnten die Funktionsfähigkeit des Herzschrittmachers beeinträchtigen.
• Schalten Sie den Rekorder in einem Flugzeug aus. Die Sicherheit konnte beeinträchtigt werden.
  Die WiFi-Funktion des Gerats.
  wurde zur Verwendung in
  folgenden Regionen entwickelt.

Amerika:

Vereinigte Staaten, Kanada

Europa:

Österreich, Belgien, Bulgarien,
Kroatien, Zypern, Tschechische
Republik, Danemark, Estland, Finnland,
Frankreich, Deutschland, Griechenland,
Ungarn, Irland, Italien, Lettland, Litauen, Luxemburg, Malta, Niederlande,
Polen, Portugal, Rumänien, Slowakei,
Slowenien, Spanien, Schweden,
Vereinigtes Königreich

>Ozeanien:

Australien, Neuseeland

Verwenden Sie die WiFi-Funktion des Geräts nur in den oben genannten Regionen. Verwenden Sie die WiFi-Funktion außer dem nur in dem Land oder der Region des Erwerbs des Geräts. Das Verwenden der Funktion verstoßt in anderen Regionen möglichwerse gegen Regelungen für Funksignale einzelner Länder. Wir übernehmen keinerlei Verantwortung für die Verwendung dieser Technik.

• Es kann zu Beeinträchtigungen der Kommunikationkommen, wenn sich zwischen dem Gerät und dem WiFi Access Point verstärkte Strukturten, Metall oder Beton befinden.
• Verwenden Sie das Gerät in der Nähe einer Mikrowelle, eines Schnurlosen Telefons oder eines Geräts, das ebenfalls das 2,4-GHz-Frequencyband nutzt, kann es zu Beeinträchtigungen der Kommunikation kommt. Halten Sie bei der Verwendung des Geräts einen ausreichenden Abstand zu solchen Geräten.
• Versuchen Sie weitestgehend, den Rekorder nicht in der Nähe von Mobiltelefonen, Fernsehgeräten und Radios zu verwenden. Mobiltelefone, PHS-Geräte, Fernsehgeräte und Radios verwenden andere Frenquenzen als der Rekorder, von WiFi-Geräten wie thisem Rekorder erzeugte elektramagnetische Wellen können jedoch Rauschen in Audioinhalten und Videobildern verursachen.

Sicherheitshinweise zur Verwendung von WiFi-Geräten

• Bei einer WiFi-Verbindung werden Informationen kabellos übermittelt und solange das Funksignal das Gerät erreicht, ist eine flexible Verbindung möglich. Da Funksignale jedoch Hindernisse (Holz, Glas usw.) durchdringen, können ohne Sicherheitseinstellung folgende Probleme auftreten.

• Ein Dritter fängt Funksignale böswillig ab, um Kommunikationsinhalte auszuspionieren.

• Unbefugter Zugriff führt zur Weitergabe wichtiger Informationen.
  Abgefangene Kommunikationsinhalte werden überarbeitet und übermittelt.
• Es treten destruktive Computerviren auf, die Daten oder Systeme zerstoren können.
• Lässt sich ein Problem aufgrund der Spezifikationen der WiFi-Verbindung nicht vermeiden, übernehmen wir keinerlei Verantwortung für entwickelte Schäden.

Pflege des Rekorders mit Alkohol-Desinfektionslösung

Kann mit folgenden Substanzen gereinigt werden:

• Ethanol zur Desinfektion (76,9 bis 81,4 Vol.-%)
  Isopropanol zur Desinfektion (70 Vol.-%)

Hinweis:

Die Dockingstation kann nicht mit Alkohol-Desinfektionslösung gereinigt werden.

Für Kunden in Europa

Das "CE"-Zeichen bestätig, dass diese Produkt mit den europäischen Bestimmungen für Sicherheit,

Gesundheit, Umweltschutz und Personenschutz übereinstimmt. Produkte mit CE-Zeichen sind fur den Verkauf in Europa bestimmt.

Dieses Symbol [durchgestri- chene Mülltonne nach WEEE Anhang IV] weist auf die getrennte Rücknahme elektrischer und elektronischer Geräte in EU-Ländern

hin.itte werfen Sie das Gerat nicht in den Hausmull.Informieren Sie sich uber das in Ihrem Land gultige Rücknahmesystem und nutzen这点es zur Entsorgung.

Dieses Symbol [durchgestri-chene Mülltonne nach Direktive 2006/66/EU Anhang II] weist auf die getrennte Rücknahme von Batterien

und Akkumulatoren in EU-Ländern hin.
Bitte werfen Sie Batterien und
Akkumulatoren nicht in den Hausmull. Informieren Sie sich uber das in ihrem Land gultige Rücknahmesystem und nutzen Sie这点es zur Entsorgung.

(Fur DS-9500)

Um möglich
Gehörschäden zu
vermeiden, setzen Sie Ihr
Gehör nicht über langere

Zeit einer hohen Lautstärke aus.

Hiermit erklart die Olympus Corporation, dass die Funkanlage vom Typ DS-9500 der Richtlinie 2014/53/EU entspricht.

Den vollständigen Wortlauf der EU-Konformitätserklarung finden Sie unter folgender Internetadresse: http://www.olympus-europa.com/

SAR-Prüfungen wurden in einem Abstand von 0 cm vom Körper und vom Kopf durchgeführt.

Dieses Produkt understands WLAN. Die Funkfunktion dieser Ausrüstung darf in dem geografischen Gebiet in einem Umkreis von 20 km vom Zentrum von Ny-Alesund auf Spitzbergen nicht genutzt werden.

Informationen zu Urheberrecht und Markenzeichen

• SD und SDHC sind Markenzeichen der SD Card Association.
• WiFi ist ein eingetragenes Warenzeichen der Wi-Fi Alliance. Das "WiFi ZERTIFIZIERT" Logo ist ein Zertifizierungszeichen der Wi-Fi Alliance.

Alle anderen in thisem Handbuch genommen Produkt- oder Marken-namen sind Markenzeichen oder eingetragene Markenzeichen der jeweiligen Urheberrechtsinhaber.

CERTIFIED

Die Software in DS-9500 und

DS-9000 kann Software von

Drittaniabetern enthalten.

Software von Drittanbietern

unterliegt den Bedingungen, die von

den Eigentümern oder Lizenzgebern

dieser Software festgelegt werden,

und unter denen die Software zur

Verfügung gestellt wird.

These Bedingungen und andere

Hinweise zu Software von

Drittanbietern, sofern vorhanden,

finden Sie in der PDF-Datei mit

Software-Hinweisen unter

SD/SDHC-Karte: Unterstützung

4GB bis 32 GB

• Eine gewisse Menge an

Speicherplatz auf dem

Aufnahmemedium wird fur

Verwaltungszwecke genutzt.

Deshalb ist die tatsächlich verfüg-

bare Kapazität etwas geringer als

die angezeigte Gesamtkapazitat.

Display

GroBe: 2,4 Zoll

Auflösung: 240 × 320 Pixel

Typ:TFT-Farb-LCD

Lautsprecher

Integrierter Dynamiklautspre

cher, 11× 15mm

Maximale Ausgangsleistung

320 mW (8-Ω-Lautsprecher)

Maximaler Kopfhörerausgang

≤ 150 mV (nach EN 50332-2)

nur für den Innenbereich

(5180-5320MHz)

Firmware Ver. 1.0 oder higher

Die Kommunikations

geschwindigkeit und Reichweite

konnen abhängig von den

Umgebungsbedingunger

wie der Funkumgebung,

Hindernissen und der

Installationsumgebung variieren.

Datensicherheit

WEP, WPA/WPA2 Personal,

WPA/WPA2 Enterprise

MIC-Buchse

3,5 mm , Impedanz von 2k

EAR-Buchse

3,5 mm _· Impedanz von

mind.8Ω

Stromversorgung

Standardspannung:3,6V

Akku: Lithium-lonen-Akku

(LI-92B)

External Stromversorgung:

USB-Anschluss,Netzadapter

Modell A517; 5 V Gleichspan

nung)

Außenabmessungen

120.8mm× 49.8mm× 18.6mm

(ohne vorstehende Teile)

Gewicht

90 g (einschließlich Akku)

Betriebstemperatur

Während des Betriebs:

0^ bis 42^ 32°F bis 107,6°F

Während des Aufladens:

5^ bis 35^ (41^ bis 95^)

Bei Spezifikationen und

Design sind Änderungen ohne

Ankündigung vorbehalten.

Introducción

[网]: Intern geheugen

SD: Vergrendelingsstatus SD-kaart

2 Wifi-statusindicator*

1

Communicatistatus

2. Rekommenderadeinstallingarfomikrofonlagena

DE: Nur für den Gebrauch im Innenbereich vorgesehen (5180 - 5320 MHz)
