BRUGSANVISNING HD 517 CX Plus Kärcher

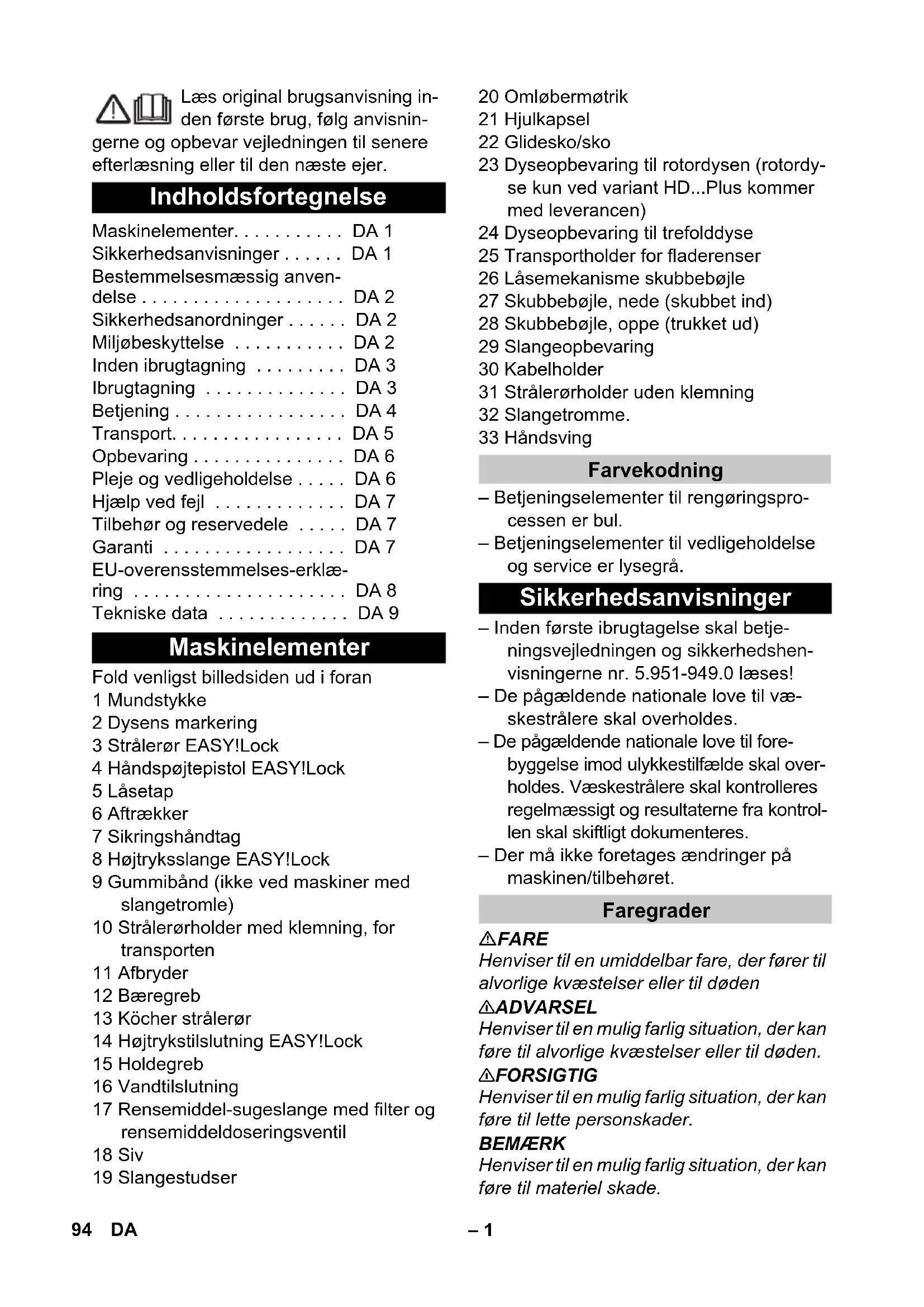

(CX) dB(A) 88 (92) 89 Medidas e pesos Comprimento mm 380 Largura (CX) mm 360 (370) Altura mm 930 Peso de funcionamento típico, (CX) kg 25,2 (27,5) 25,2 93PT– 1 Læs original brugsanvisning in- den første brug, følg anvisnin- gerne og opbevar vejledningen til senere efterlæsning eller til den næste ejer. Fold venligst billedsiden ud i foran 1 Mundstykke 2 Dysens markering 3 Strålerør EASY!Lock 4 Håndspøjtepistol EASY!Lock 5 Låsetap 6 Aftrækker 7 Sikringshåndtag 8 Højtryksslange EASY!Lock 9 Gummibånd (ikke ved maskiner med slangetromle) 10 Strålerørholder med klemning, for transporten 11 Afbryder 12 Bæregreb 13 Köcher strålerør 14 Højtrykstilslutning EASY!Lock 15 Holdegreb 16 Vandtilslutning 17 Rensemiddel-sugeslange med filter og rensemiddeldoseringsventil 18 Siv 19 Slangestudser 20 Omløbermøtrik 21 Hjulkapsel 22 Glidesko/sko 23 Dyseopbevaring til rotordysen (rotordy- se kun ved variant HD...Plus kommer med leverancen) 24 Dyseopbevaring til trefolddyse 25 Transportholder for fladerenser 26 Låsemekanisme skubbebøjle 27 Skubbebøjle, nede (skubbet ind) 28 Skubbebøjle, oppe (trukket ud) 29 Slangeopbevaring 30 Kabelholder 31 Strålerørholder uden klemning 32 Slangetromme. 33 Håndsving – Betjeningselementer til rengøringspro- cessen er bul. – Betjeningselementer til vedligeholdelse og service er lysegrå. – Inden første ibrugtagelse skal betje- ningsvejledningen og sikkerhedshen- visningerne nr. 5.951-949.0 læses! – De pågældende nationale love til væ- skestrålere skal overholdes. – De pågældende nationale love til fore- byggelse imod ulykkestilfælde skal over- holdes. Væskestrålere skal kontrolleres regelmæssigt og resultaterne fra kontrol- len skal skiftligt dokumenteres. – Der må ikke foretages ændringer på maskinen/tilbehøret. FARE Henviser til en umiddelbar fare, der fører til alvorlige kvæstelser eller til døden 몇 ADVARSEL Henviser til en mulig farlig situation, der kan føre til alvorlige kvæstelser eller til døden. 몇 FORSIGTIG Henviser til en mulig farlig situation, der kan føre til lette personskader. BEMÆRK Henviser til en mulig farlig situation, der kan føre til materiel skade. Indholdsfortegnelse Maskinelementer. . . . . . . . . . . DA 1 Sikkerhedsanvisninger . . . . . . DA 1 Bestemmelsesmæssig anven- delse . . . . . . . . . . . . . . . . . . . . DA 2 Sikkerhedsanordninger . . . . . . DA 2 Miljøbeskyttelse . . . . . . . . . . . DA 2 Inden ibrugtagning . . . . . . . . . DA 3 Ibrugtagning . . . . . . . . . . . . . . DA 3 Betjening . . . . . . . . . . . . . . . . . DA 4 Transport. . . . . . . . . . . . . . . . . DA 5 Opbevaring . . . . . . . . . . . . . . . DA 6 Pleje og vedligeholdelse . . . . . DA 6 Hjælp ved fejl . . . . . . . . . . . . . DA 7 Tilbehør og reservedele . . . . . DA 7 Garanti . . . . . . . . . . . . . . . . . . DA 7 EU-overensstemmelses-erklæ- ring . . . . . . . . . . . . . . . . . . . . . DA 8 Tekniske data . . . . . . . . . . . . . DA 9 Maskinelementer Farvekodning Sikkerhedsanvisninger Faregrader 94 DA– 2 Højttryksstråler kan være farlige, hvis de ikke anvendes korrekt. Strålen må ikke rettes mod personer, dyr, tændt elektrisk udstyr eller mod selve ma- skinen. Ifølge de gældende love, må ma- skinen aldrig anvendes på drikke- vandsnettet uden en systemsepa- rator. Der skal anvendes en veleg- net systemseparator fra Kärcher eller en al- ternativ systemseparator ifølge EN 12729 type BA. Vand, som strømmer igennem en system- separator, kan ikke drikkes. Denne højtryksrenser må kun anvendes – til rengøring med lavtryksstråle og rengø- ringsmiddel (f.eks. rengøring af maskiner, biler, bygningsværker og værktøj), – til rengøring med højtryksstråle uden rengøringsmiddel (f.eks. rengøring af facader, terrasser, haveredskaber). For svære tilsmudsninger anbefaler vi ro- tordysen (kun ved variant HD...Plus kom- mer den med leverancen) Krav til vandets kvalitet: BEMÆRK Der må kun bruges rent vand som højtryks- medium. Tilsmudsninger fører til for tidligt slid eller aflejringer. Hvis der anvendes recyclingvand, må føl- gende grænseværdier ikke overskrides. Sikkerhedsanordningerne tjener brugerens beskyttelse og må ikke sættes ud af drift el- ler ignoreres i deres funktion. Hvis håndsprøjtepistolens aftrækker slip- pes, frakobles højtrykspumpen af en tryk- kontakt, og højtryksstrålen stopper. Hvis af- trækkeren trækkes, kobler trykkontakten pumpen til igen. Elektriske og elektroniske maskiner inde- holder ofte bestanddele, der ved forkert omgang eller forkert bortskaffelse kan ud- gøre en mulig fare for menneskers sund- hed og for miljøet. For en korrekt drift af maskinen er disse bestanddele imidlertid nødvendige. Maskiner kendetegnet med dette symbol må ikke bortskaffes sammen med husholdningsaffaldet. Symboler på apparatet Bestemmelsesmæssig anvendelse ph-værdi 6,5...9,5 elektrisk ledningsevne* Ledningsev- ne ferskvand +1200 μS/cm afskedelige stoffer ** < 0,5 mg/l stoffer som kan filtres ud *** < 50 mg/l Kulbrinter < 20 mg/l Klorid < 300 mg/l Sulfat < 240 mg/l Calcium < 200 mg/l Total hårdhed < 28 °dH < 50 °TH < 500 ppm (mg CaCO

• Maks. ialt 2000 μS/cm ** Prøvevolumen 1 l, aflejringstid 30 min *** ingen slibende stoffer Sikkerhedsanordninger Trykkontakt Miljøbeskyttelse Emballagen kan genbruges. Smid ikke emballagen ud sam- men med det almindelige hus- holdningsaffald, men aflever den til genbrug. Udtjente apparater indeholder værdifulde materialer, der kan og bør afleveres til genbrug. Bat- terier, olie og lignende stoffer er ødelæggende for miljøet. Afle- ver derfor udtjente apparater på en genbrugsstation eller lignen- de. 95DA– 3 Henvisninger til indholdsstoffer (REACH) Aktuelle oplysninger til indholdsstoffer fin- der du på: www.kaercher.com/REACH Monter hjulkapslerne. Bemærk: EASY!Lock-systemet forbinder hurtigt og sikkert komponenterne med kun en omdrejning takket være hurtiggevindet. Monter dysen på strålerøret (markering på positioneringsringen oppe), og spænd den fast med hånden. Forbind strålerøret med håndsprøjtepi- stolen og spænd det fast med hånden (EASY!Lock). Løsn skydebøjlens låsemekanisme. Træk skubbebøjlen ud til endepositionen. Forbind højtryksslangen med maski- nens håndsprøjtepistol og spænd den fast med hånden (EASY!Lock). Sæt håndsvinget ind i slangetromlens aksel og lad den gå i hak. Højtryksslangen lægges udstrakt ud in- den den rulles sammen. Højtryksslangen vikles jævnligt op på slangetromlen ved at dreje håndsvin- get. Drejeretningen vælges således, at højtryksslangen ikke knækkes. Forbind højtryksslangen med hånd- sprøjtepistolen og spænd den fast med hånden (EASY!Lock). 몇 ADVARSEL Risiko for tilskadekomst! Maskinen, tilbe- hør, tilførselsledninger og tilslutninger skal være i fejlfri tilstand. Hvis apparatet ikke er i en fejlfri tilstand, må det ikke benyttes. 몇 FARE Fare på grund af elektrisk stød. – Maskinen skal tvingende sættes til el- nettet med et stik. En forbindelse med strømforsyningen via en forbindelse som ikke kan adskilles, er forbudt. Stik- ket bruges som adskillelse fra strøm- nettet. – Den anvendte forlængerlednings stik og tilkobling skal være vandtæt. – Anvend et forlængerkabel med tilstræk- kelig diameter (se „Tekniske data“) og kablet rulles helt fra kabeltromlen. Se typeskilt/tekniske data for tilslutnings- værdier Rul netkablet af og læg det på gulvet. Sæt stikket i en stikkontakt. 몇 ADVARSEL Læg mærke til vandforsyningsselskabets reglementer. Ifølge de gældende love, må ma- skinen aldrig anvendes på drikke- vandsnettet uden en systemsepa- rator. Der skal anvendes en veleg- net systemseparator fra Kärcher eller en al- ternativ systemseparator ifølge EN 12729 type BA. Vand, som strømmer igennem en system- separator, kan ikke drikkes. 몇 FORSIGTIG Tilslut aldrig en systemadskiller direkte til maskinen, men til drikkevandsforsyningen. Tilslutningsværdier, se venligst tekniske data. Tilslut tilløbsslangen (min. længde 7,5 m, min. diameter 1/2 ") på maskinens vandtilslutning og på vandtilløbet (f.eks. vandhanen). Inden ibrugtagning Montering af tilbehør Ved maskiner uden slangetromle: Ved maskiner med slangetromle:

Ibrugtagning El-tilslutning Vandtilslutning Tilslutning til vandledningen 96 DA– 4 Bemærk: Tilførselsslangen leveres ikke med. Åbn for vandtilløbet. Skru sugeslangen med filter (best.-nr. 4.440-238.0) på vandtilslutningen. Maskinen skal ventileres: Skru strålerørets dyse af. Lad maskinen køre så længe, indtil van- det træder blæsefrit ud. Lad maskinen køre for 10 sekunder - sluk den så med hovedafbryderen. Gentag denne procedure flere gange. Sluk for maskinen og skru dysen på igen. FARE Eksplosionsrisiko! Brændbare væsker må ikke sprøjtes. Overhold de gældende sikkerhedsforskrif- ter ved anvendelse af højtryksrenseren i fa- reområder (f.eks. tankstationer). Risiko for tilskadekomst! Under arbejdet skal håndsprøjtepistolen og strålerøret hol- des fast med begge hænder. Risiko for tilskadekomst! Aftrækkeren og sikingshåndtaget må ikke komme i klemme under driften. Risiko for tilskadekomst! Kontakt kundeser- vice, hvis sikringshåndtaget er defekt. Fare for personskader pga. højtryks-vand- strålen. Skub låsetappen på håndsprøjtepi- stolen fremad, før der arbejdes på maskinen. 몇 FORSIGTIG Rengør motoren kun på steder med tilsva- rende olieudskiller (miljøbeskyttelse). Åbn håndsprøjtepistolen: Betjen sik- ringshåndtaget og aftrækkeren. Luk håndsprøjtepistolen: Slip sikrings- håndtaget og aftrækkeren. Maskinen kan bruges stående eller liggende. Bemærk: Maskinen er udstyret med en trykkontakt. Motoren kører kun, hvis håndsprøjtepisto- len er åben. Maskine med slangerulle: Højtryksslangen skal rulles helt af slan- getromlen. Sæt hovedafbryderen på "I". Afsikr håndsprøjtepistolen ved at skub- be låsetappen tilbage. Åbn håndsprøjtepistolen. Luk håndsprøjtepistolen. Drej dysens hus indtil det ønskede sym- bol stemmer overens med markeringen: 몇 ADVARSEL Uegnet rensemiddel kan føre til skader på maskinen og på objektet som skal renses. Der må kun bruges rensemidler som er godkendt af Kärcher. Følg doseringsanvis- ninger og henvisninger, der er vedlagt ren- gøringsmidlerne. Spar på rengøringsmidlet af hensyn til miljøet. Tag højde for sikkerhedsanvisningerne på rensemidlerne. Kärcher-rensemidler garanterer for et ufor- styrret arbejde. Søg venligst om råd og be- stil vores katalog eller informationsblade til rensemidler. Sugeslangen til rensemidlet tages ud. Juster opsugningsmængden af rense- middelopløsning på rensemiddelfilteret. Før RM-sugeslangen ned i en beholder med rendemiddel. Stil dysen på "CHEM". Opsugning af vand fra åbne beholdere Betjening Åbning/lukning af håndsprøjtepistolen Drift med højtryk Vælge strålemåde Højtryks-rundstråle (0°) til sær- lig hårdnakkede tilsmudsninger Lavtryk-fladstråle (CHEM) til drift med rensemiddel eller rensning med lav tryk Højtryks-fladstråle (25°) til sto- re tilsmudsede arealer Drift med rengøringsmiddel 97DA– 5 Sprøjt lidt rengøringsmiddel på den tør- re overflade og lad det virke (skal ikke tørre). Spul den løsnede snavs af med høj- tryksstrålen. Indstil efter driften indsugningsmængden på rensemiddelfilteret på maksimal. Start maskinen og skyld et minut klar. Luk håndsprøjtepistolen. Maskinen frakobles. Sikr håndsprøjtepistolen ved at skubbe låsetappen fremad. Bemærk: Ved frakobling af maskinen sænkes vand- trykket ca. 70%. På den måde synker kraf- ten af håndsprøjtepistolen og maskinens brugstid øges. Efter afbrydelsen: Afsikr håndsprøjtepistolen ved at skub- be låsetappen tilbage. Åbn håndsprøjtepistolen. Maskinen kobles til igen. Luk vandtilførslen. Åbn håndsprøjtepistolen. Tænd pumpen på kontakten og lad den køre i 5-10 sekunder. Luk håndsprøjtepistolen. Sæt startknappen på "0/OFF“. Netstikken bør kun trækkes ud af stik- dåsen med tørre hænder. Fjern vandtilslutningen. Betjen sprøjtepistolen indtil maskinen er fri for tryk. Sikr håndsprøjtepistolen ved at skubbe låsetappen fremad. Sæt strålerøret med håndsprøjtepisto- len i strålerørtasken og lad den gå i hak i strålerørholderen. Tilslutningskablet vikles omkring kabel- holderen. Vikl højtryksslangen op, hæng den over slangeholderen og sikr den med gum- mibåndet. eller Højtryksslangen vikles op på slange- tromlen. Slå håndsvingets greb om. Fastgør stikket med den monterede klip. Tryk på skubbebøjlens låsemekanisme og skub skubbebøjlen ind. BEMÆRK Frost ødelægger maskinen hvis den ikke fuldstændig tømmes for vand. Maskinen opbevares et frostfrit sted. Vand afledes. Pump almindeligt frostbeskyttelsesmid- del igennem maskinen. Bemærk: Brug et almindeligt frostbeskyttelsesmiddel til biler på glykolbasis. Tag hensyn til frostvæskeproducentens in- struktioner. Maskinen skal køre max. 1 minut indtil pumpen og ledningerne er tom. 몇 FORSIGTIG Fare for person- og materialeskader! Hold øje med maskinens vægt ved transporten. BEMÆRK Beskyt aftrækkeren mod beskadigelser un- der transport. Træk højtryksrenseren i bøjlen, når den skal transporteres over længere stræk- ninger. Hold maskinen fast på grebene til trans- port. Træk maskinen trin for trin op ad trap- per. Glideskoene beskytter huset mod beskadigelser. Ved transport i biler skal renseren fast- spændes i.h.t. gældende love. Sæt fladerenserens tilslutningsstuds på højtryksrenserens dorn. Skru omløbermøtrikken på med ca. 1 omdrejning. Anbefalet rensemetode Afbrydelse af driften Sluk for maskinen Opbevaring af damprenseren Frostbeskyttelse Hvis det ikke er muligt at opbevare maskinen et frostfrit sted: Transport Transportholder for fladerenser 98 DA– 6 Gør løfteanordningen fast på maski- nens transporthåndtag. FARE Fare for personskader hvis maskinen vælter. – Tag hensyn til de lokale forskrifter og sikkerhedsanvisninger til forebyggelse af ulykker. – Før hver krantransport skal håndtaget kontrolleres for skader. – Før hver krantransport skal hejseværk- tøjet kontrolleres for skader. – Løft kun maskinen på håndtaget. – Brug ingen anslagskæder. – Løfteanordningen skal sikres imod util- sigtet udhængning af lasten. – Før krantransporten skal håndsprøjte- pistolen, dyserne, overfladerenseren og andre løse genstande fjernes. – Under løftningen må der ikke transpor- teres genstande på maskinen. – Maskinen må kun transporteres med kranen af personer, som er trænet i kra- nens betjening. – Personer må ikke stå under lasterne. – Hold øje med at der ikke befinder sig personer i kranens fareområde. – Maskinen må ikke hænge på kranen uden opsyn. 몇 FORSIGTIG Fare for person- og materialeskader! Hold øje med maskinens vægt ved opbevaring. Denne maskine må kun opbevares inden- dørs. FARE Fare for tilskadekomst på grund af utilsigtet startende maskine og elektrisk stød. Træk netstikket og afbryd maskinen inden der arbejdes på maskinen. De kan aftale en regelmæssig sikkerheds- inspektion med deres forhandler eller aftale en vedligeholdelseskontrakt. Søg rådgiv- ning. Kontroller tilslutningskablet for skader (fare for elektrisk stød), tilslutningskab- ler med skader skal omgående udskif- tes af en godkendt kundeservice/el-in- stallatør. Højtryksslangen skal kontrolleres med hensyn til skader (bristefare). Udskift beskadigede højtryksslanger med det samme. Kontroller maskinen (pumpen) med hensyn på tæthed. 3 vanddråber per minut er tilladt og kan udtræde på maskinens bund. Ved stær- kere utæthed kontakt kundeservice. Rens vandtilslutningens filter. Rens filteret på rensemiddelsugeslan- gen. Lad kundeservice gennemføre vedlige- holdelsen. Skru omløbermøtrikken af. Træk slangestudsen med filter ud. Rens og spol sivet udvendigt. Bemærk: Juster slangestudsens sekskant med ma- skinens tilslutning. Sæt slangestudsen med filter i og spænd omløbermøtrikken. Krantransport Sikkerhedsanvisninger til arbejdet med kranen Opbevaring Pleje og vedligeholdelse Sikkerhedsinspektion/ servicekontrakt Før hver brug En gang om ugen Hver 500. driftstime, mindst en gang om året Rens filteret i vandtilslutningen 99DA– 7 FARE Fare for tilskadekomst på grund af utilsigtet startende maskine og elektrisk stød. – Træk netstikket og afbryd maskinen in- den der arbejdes på maskinen. – El-komponenter må kun kontrolleres og repareres af en godkendt kundeservice. – I tvivlstilfælde eller ved udtrykkelige henvisninger skal De kontakte en god- kendt kundeservice ved fejl, som ikke nævnes i dette kapitel. Kontroller tilslutningskablet for skader. Kontroller netspændingen. Hvis maskinen er overophedet: Hovedafbryderen sættes på "0". Lad maskinen køle af i mindst 15 minutter. Hovedafbryderen sættes på "1". Kontakt kundeservice i fald af en elek- trisk defekt. Stil dysen til "Højtryk". Afluft maskinen (se " Ibrugtagning"). Rens vandtilslutningens filter. Kontroller tilførselsmængden (se tekni- ske data). Rens dyserne. Erstat dysen. Kontakt kundeservice efter behov. 3 dråber vand pr. minut er tilladt og kan dryppe ud fra bunden af højtryksrenseren. Ved stærkere lækage skal maskinen kontrolleres af kunde-service. Kontroller sugeledningen til vand og rensemiddel for utæthed. Indstil indsugningsmængden på rense- middelfilteret til min. mængde. Afluft maskinen (se " Ibrugtagning"). Kontakt kundeservice efter behov. Stil dysen på "CHEM". Øg indsugningsmængden på rense- middelfilteret. Kontroller/rens RM-sugeslange med filter Kontakt kundeservice efter behov. Anvend kun originaltilbehør og -reservede- le. De er en garanti for en sikker og fejlfri drift af maskinen. Informationer om tilbehør og reservedele findes www.kaercher.com I de enkelte lande gælder de af vore for- handlere fastlagte garantibetingelser. Eventuelle fejl på apparatet afhjælpes gra- tis inden for garantien, såfremt fejlen kan til- skrives en materiale- eller produktionsfejl. Hvis De ønsker at gøre garantien gælden- de, bedes De henvende Dem til Deres for- handler eller nærmeste kundeservice med- bringende kvittering for købet. Hjælp ved fejl Maskinen kører ikke Maskinen kommer ikke op på det nødvendige tryk Pumpen utæt Pumpen banker Rensemiddel bliver ikke indsuget Tilbehør og reservedele Garanti 100 DA– 8 Hermed erklærer vi, at den nedenfor nævn- te maskine i design og konstruktion og i den af os i handlen bragte udgave overholder de gældende grundlæggende sikkerheds- og sundhedskrav i EU-direktiverne. Ved ændringer af maskinen, der foretages uden forudgående aftale med os, mister denne erklæring sin gyldighed. Undertegnede agerer på vegne af og med fuldmagt fra ledelsen. Dokumentationsbefuldmægtiget: S. Reiser Alfred Kärcher GmbH & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Tlf.: +49 7195 14-0 Fax: +49 7195 14-2212 Winnenden, 2016/03/01 EU-overensstemmelses- erklæring Produkt: Højtryksrenser Type: 1.520-xxx Gældende EU-direktiver 2006/42/EF (+2009/127/EF) 2014/30/EU 2000/14/EF Anvendte harmoniserede standarder EN 60335–1 EN 60335–2–79 EN 55014–1: 2006+A1: 2009+A2: 2011 EN 55014–2: 1997+A1: 2001+A2: 2008 EN 62233: 2008 EN 61000–3–2: 2006+A1: 2009+A2: 2009 EN 61000–3–3: 2008 HD 5/12 C, HD 5/12 CX, HD 513 C, HD 5/ 13 CX EN 61000–3–11: 2000 HD 5/15 C, HD 5/15 CX, HD 5/17 C, HD 5/ 17 CX, HD 6/13 C, HD 6/13 CX Anvendte overensstemmelsesvurde- ringsprocedurer 2000/14/EF: Bilag V Lydeffektniveau dB(A) HD 5/12 C, HD 5/13 C, HD 5/15 C, HD 5/17 C, HD 6/13 C Målt: 86 Garanteret: 88 HD 5/12 CX, HD 5/13 CX, HD 5/17 CX, HD 6/13 CX Målt: 89 Garanteret: 92 HD 5/15 CX Målt: 87 Garanteret: 90 CEO Head of Approbation 101DA– 9 Tekniske data Type HD 5/12 C HD 5/12 C HD 5/12 C HD 5/12 CX HD 5/12 CX HD 5/12 CX EU GB CH Nettilslutning Spænding V 230 230...240 230 Strømtype Hz 1~ 50 Tilslutningseffekt kW 2,5 2,5 2,2 Sikring (forsinket, char. C) A 16 13 10 Kapslingsklasse -- IPX5 Forlængerkabel 30 m mm

2,5 Vandtilslutning Forsyningstemperatur, maks. °C 60 Forsyningsmængde, min. l/min. 12 Sugehøjde ud fra åbn beholder (20 °C) m 0,5 Tilførselstryk, maks. MPa 1 Ydelsesdata Arbejdstryk vand (med standarddyse) MPa 12 12 11,5 Standarddysens dysestørrelse -- 035 035 038 Max. driftsovertryk MPa 17,5 17,5 17,1 Kapacitet, vand l/min. 8,3 Indsugning rensemiddel l/h 0...25 Sprøjtepistolens tilbagestødskraft max. N 21,3 Oplyste værdier ifølge EN 60335-2-79 Hånd-arm vibrationsværdi m/s

3,6 Usikkerhed K m/s

(CX) dB(A) 88 (92) Mål og vægt Længde mm 380 Bredde (CX) mm 360 (370) Højde mm 930 Typisk driftsvægt (CX) kg 23,7 (26) 102 DA– 10 Type HD 5/12 C HD 5/12 C HD 5/12 C HD 5/13 C HD 5/12 CX HD 5/13 CX

Nettilslutning Spænding V 240 220 230 Strømtype Hz 1~ 50 1~60 1~50 Tilslutningseffekt kW 2,2 2,4 2,6 Sikring (forsinket, char. C) A 10 15 13 16 Kapslingsklasse -- IPX5 Forlængerkabel 30 m mm

2,5 Vandtilslutning Forsyningstemperatur, maks. °C 60 Forsyningsmængde, min. l/min. 12 Sugehøjde ud fra åbn beholder (20 °C) m 0,5 Tilførselstryk, maks. MPa 1 Ydelsesdata Arbejdstryk vand (med standard- dyse) MPa 11,5 12 13 Standarddysens dysestørrelse -- 038 036 034 Max. driftsovertryk MPa 17,1 18 17,5 Kapacitet, vand l/min. 8,3 Indsugning rensemiddel l/h 0...25 Sprøjtepistolens tilbagestødskraft max. N 21,3 22,2 Oplyste værdier ifølge EN 60335-2-79 Hånd-arm vibrationsværdi m/s

(CX) dB(A) 88 (92) 90 88 (92) Mål og vægt Længde mm 380 Bredde (CX) mm 360 (370) Højde mm 930 Typisk driftsvægt (CX) kg 23,7 (26) 25,2 23,7 (26) 103DA– 11 Type HD 5/15 C HD 5/17 C HD 5/17 C HD 6/13 C HD 5/15 CX HD 5/17 CX HD 5/17 CX HD 6/13 CX

Nettilslutning Spænding V 230 220 230 Strømtype Hz 1~ 50 1~60 1~ 50 Tilslutningseffekt kW 2,8 3,0 3,0 2,9 Sikring (forsinket, char. C) A 16 15 16 Kapslingsklasse -- IPX5 Forlængerkabel 30 m mm

2,5 Vandtilslutning Forsyningstemperatur, maks. °C 60 Forsyningsmængde, min. l/min. 12 13 Sugehøjde ud fra åbn beholder (20 °C) m 0,5 Tilførselstryk, maks. MPa 1 Ydelsesdata Arbejdstryk vand, med stan- darddyse (CX) MPa 15 (15) 17 (17) 16,5 (16,5) 13 (13) Standarddysens dysestørrelse -- 032 027 030 038 Max. driftsovertryk MPa 20 19 Kapacitet, vand l/min. 8,3 8,1 8,0 9,8 Indsugning rensemiddel l/h 0...25 Sprøjtepistolens tilbagestøds- kraft max. N 23,8 25,4 26,6 Oplyste værdier ifølge EN 60335-2-79 Hånd-arm vibrationsværdi m/s

2,4 4,1 Usikkerhed K m/s

(CX) dB(A) 88 (90) 88 (92) 91 (91) 88 (92) Mål og vægt Længde mm 380 Bredde (CX) mm 360 (370) Højde mm 930 Typisk driftsvægt (CX) kg 25,2 (27,5) 104 DA– 12 Type HD 6/13 C HD 6/13 C HD 6/13 C HD 6/13 C HD 6/13 CX

Nettilslutning Spænding V 220 230...240 220 Strømtype Hz 1~50 1~ 60 Tilslutningseffekt kW 2,9 2,9 2,8 Sikring (forsinket, char. C) A 16 13 15 13 Kapslingsklasse -- IPX5 Forlængerkabel 30 m mm

2,5 Vandtilslutning Forsyningstemperatur, maks. °C 60 Forsyningsmængde, min. l/min. 13 Sugehøjde ud fra åbn beholder (20 °C) m 0,5 Tilførselstryk, maks. MPa 1 Ydelsesdata Arbejdstryk vand (med standard- dyse) MPa 13 12,5 Standarddysens dysestørrelse -- 038 042 043 Max. driftsovertryk MPa 19 18 Kapacitet, vand l/min. 9,8 10,0 Indsugning rensemiddel l/h 0...25 Sprøjtepistolens tilbagestøds- kraft max. N 26,6 Oplyste værdier ifølge EN 60335-2-79 Hånd-arm vibrationsværdi Hånd-arm vibrationsværdi m/s

4,1 3,7 Usikkerhed K m/s
