РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ HS80 SCHEPPACH

Циркуляр с плотПревод на оригиналното ръководство за експлоатация

Обяснение на символите върху уреда

ПРЕДУПРЕЖДЕНИЕ: При неспазване съществува опасност за живота, нараня- ване или повреждане на инструмента. Преди пускане в експлоатация прочетете и спазвайте ръководството за употре- ба и указанията за безопасност. Носете предпазни очила. Носете защита за слуха. Носете прахов респиратор. ВНИМАНИЕ: Опасност от нараняване! Не бъркайте в движещия се режещ диск. Носете предпазни ръкавици. Клас на защита II (двойна изолация) Продуктът отговаря на приложимите европейски директиви. Продуктът отговаря на приложимите сръбски директиви.www.scheppach.com

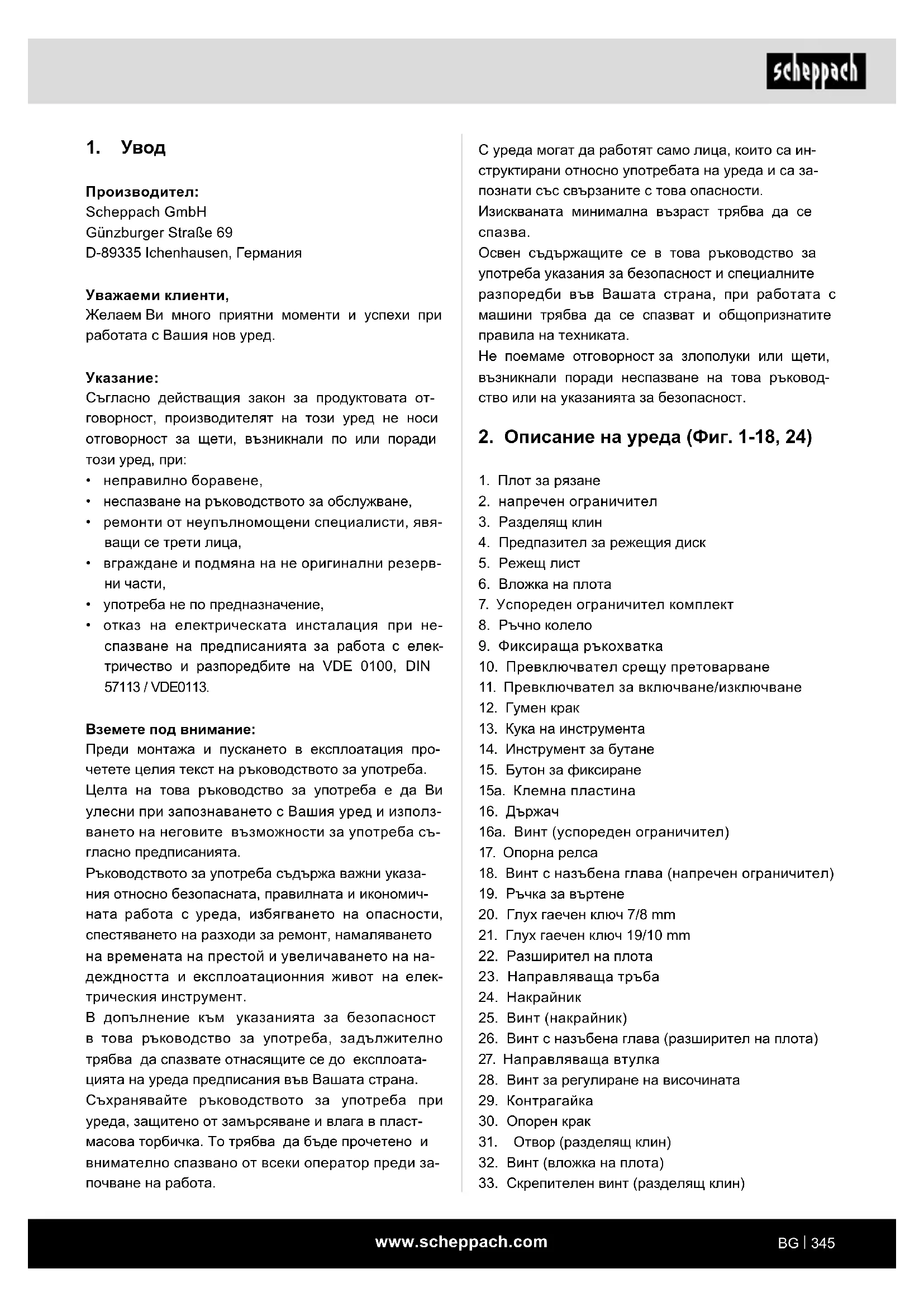

С уреда могат да работят само лица, които са ин- структирани относно употребата на уреда и са за- познати със свързаните с това опасности. Изискваната минимална възраст трябва да се

Освен съдържащите се в това ръководство за употреба указания за безопасност и специалните разпоредби във Вашата страна, при работата с машини трябва да се спазват и общопризнатите правила на техниката. Не поемаме отговорност за злополуки или щети, възникнали поради неспазване на това ръковод- ство или на указанията за безопасност.

4. Предпазител за режещия диск

7. Успореден ограничител комплект

9. Фиксираща ръкохватка

10. Превключвател срещу претоварване

11. Превключвател за включване/изключване

19. Ръчка за въртене

22. Разширител на плота

23. Направляваща тръба

25. Винт (накрайник)

26. Винт с назъбена глава (разширител на плота)

27. Направляваща втулка

28. Винт за регулиране на височината

Съгласно действащия закон за продуктовата от- говорност, производителят на този уред не носи отговорност за щети, възникнали по или поради този уред, при:

• неправилно боравене,

• неспазване на ръководството за обслужване,

• ремонти от неупълномощени специалисти, явя- ващи се трети лица,

• вграждане и подмяна на не оригинални резерв-

• отказ на електрическата инсталация при не- спазване на предписанията за работа с елек- тричество и разпоредбите на VDE 0100, DIN 57113 / VDE0113. Вземете под внимание: Преди монтажа и пускането в експлоатация про- четете целия текст на ръководството за употреба. Целта на това ръководство за употреба е да Ви улесни при запознаването с Вашия уред и използ- ването на неговите възможности за употреба съ- гласно предписанията. Ръководството за употреба съдържа важни указа- ния относно безопасната, правилната и икономич- ната работа с уреда, избягването на опасности, спестяването на разходи за ремонт, намаляването на времената на престой и увеличаването на на- деждността и експлоатационния живот на елек- трическия инструмент. В допълнение към указанията за безопасност в това ръководство за употреба, задължително трябва да спазвате отнасящите се до експлоата- цията на уреда предписания във Вашата страна. Съхранявайте ръководството за употреба при уреда, защитено от замърсяване и влага в пласт- масова торбичка. То трябва да бъде прочетено и внимателно спазвано от всеки оператор преди за- почване на работа.www.scheppach.com

Други общи правила в областите трудова меди- цина и техника на безопасност също трябва да се съблюдават. m ВНИМАНИЕ При използването на уреди трябва да се спазват някои предпазни мерки за безопасност, за да се предотвратят наранявания и щети. Затова проче- тете внимателно това ръководство за употреба / указания за безопасност. Съхранявайте ги добре, за да имате информацията на разположение по всяко време. Ако трябва да предадете уреда на трети лица, моля предайте също и това ръковод- ство за употреба / указания за безопасност. Не поемаме отговорност за злополуки или щети, въз- никнали поради неспазване на това ръководство или на указанията за безопасност. Промени по машината освобождават изцяло про- изводителя от отговорност за възникнали в резул- тат от това щети. Въпреки употребата по предназначение, някои остатъчни рискове не могат да бъдат напълно из- ключени. Поради конструкцията и устройството на машината, могат да възникнат следните рискове:

• Докосване на режещия диск в незащитения ди- апазон на рязане.

• Бъркане в движещия се режещ диск (порезно нараняване)

• Откат от детайли и части на детайли

• Счупване на режещия диск

• Изхвърляне на дефектни твърдосплавни части на режещия диск

• Увреждане на слуха при неизползване на необ- ходимата защита за слуха.

• Вредни за здравето емисии от дървесен прах при използване в затворени помещения. Моля, обърнете внимание, че нашите уреди не са конструирани с предназначение за търговска, про- фесионална или промишлена употреба. Не поема- ме гаранция, ако уредът се използва в търговски, занаятчийски или промишлени предприятия, както и при равносилни дейности.

34. Винт (капак на режещия винт)

35. Капак на режещия диск

36. Накрайник за прахоулавяне

3. Обем на доставката

• Предпазител за режещия диск

• Инструмент за бутане

• Успореден ограничител

• Накрайници и винтове за разширителя на плота

• Ръководство за употреба

4. Употреба по предназначение

Циркулярът с плот служи за надлъжно и напречно рязане (само с напречен ограничител) на всякакъв вид дървесина и пластмаса, в съответствие с раз- мера на машината. Всякакъв вид кръгли дървета не бива да се режат. Машината може да се използва само съгласно нейното предназначение. Всяка различаваща се от това употреба не е по предназначение. За вся- какъв вид произтичащи от това щети или нараня- вания отговорност носи потребителят/операторът, а не производителят. Могат да се използват само подходящи за маши- ната режещи дискове (режещи дискове HM или CV). Използването на режещи дискове HSS и вся- какъв вид абразивни отрезни дискове е забранено. Съставна част от употребата по предназначение е също и спазването на указанията за безопасност, както и ръководството за монтаж и указанията за експлоатация в ръководството за обслужване. Лицата, които обслужват и поддържат машината, трябва да са запознати с него и да са информи- рани относно възможните опасности. Освен това трябва да се спазват най-точно и действащите предписания за трудова безопасност.www.scheppach.com

c) Пазете електрическите инструменти от дъжд и влага. Проникването на вода в електрическия ин- струмент увеличава риска от токов удар. b) Не използвайте свързващия проводник не по предназначение, за носене или закачане на електрическия инструмент или за из- дърпване на щепсела от контакта. Пазете свързващия проводник от горещина, мас- ло, остри ръбове или движещи се части. Повредени или усукани свързващи проводни- ци увеличават риска от токов удар. e) Когато работите с електрически инструмент на открито, използвайте само удължителни проводници, които също са подходящи за употреба на открито. Използването на под- ходящ за употреба на открито удължителен проводник намалява риска от токов удар. f) Когато употребата на електрическия ин- струмент във влажна среда не може да бъде избегната, използвайте дефектното- кова защита. Използването на дефектнотоко- ва защита намалява риска от токов удар.

3) Безопасност на хората

a) Бъдете внимателни, обръщайте внима- ние на това, което правите, и подхождай- те разумно към работата с електрически инструмент. Не използвайте електрически инструменти, ако сте уморени или под вли- янието на наркотици, алкохол или медика- менти. Момент невнимание при използването на електрически инструмент може да доведе до сериозни наранявания. b) Носете лични предпазни средства и вина- ги защитни очила. Носенето на лични пред- пазни средства, като противопрахова маска, нехлъзгащи се предпазни обувки, предпазна каска или защита за слуха, в зависимост от вида и употребата на електроинструмента, намалява риска от нараняване. c) Избягвайте неволно включване. Уверете се, че електрическият инструмент е изклю- чен, преди да го свържете към електро- захранването и/или акумулатора, преди да го вземете или носите. Ако при носенето на електрическия инструмент държите пръста си върху прекъсвача или свържете към електро- захранването включен електрически инстру- мент, това може да доведе до злополуки.

5. Указания за безопасност

Общи указания за безопасност за електрически инструменти m Предупреждение: Прочетете всички указа- ния за безопасност, инструкции, илюстрации и технически данни, предоставени с този елек- трически инструмент. Пропуски при спазването на инструкциите по-долу могат да доведат до токов удар, пожар и/или тежки наранявания. Запазете всички указания за безопасност и ин- струкции за бъдещи справки. Използваното в указанията за безопасност понятие „електрически инструмент“ се отнася до захранва- ни от мрежата електрически инструменти (с мрежов проводник) или до захранвани с акумулатор елек- трически инструменти (без мрежов проводник).

1) Безопасност на работното място

a) Поддържайте работното си място чисто и добре осветено. Безпорядъкът или неос- ветените работни места могат да доведат до

b) Не работете с електрическия инструмент във взривоопасна среда, в която има запа- лими течности, газове или прахове. Елек- трическите инструменти създават искри, кои- то могат да възпламенят праха или парите. c) Дръжте деца и други лица далеч по време на използването на електрическия инстру- мент. При разсейване можете да изгубите кон- трол върху електрическия инструмент.

2) Безопасност при работа с електрически ток

a) Щепселът на електрическия инструмент трябва да отговаря на контакта. Щепселът не бива да се променя по ника- къв начин. Не използвайте адаптерни щеп- сели заедно със заземени електрически ин- струменти. Непроменен щепсел и подходящи контакти намаляват риска от токов удар. b) Избягвайте телесен контакт със заземе- ни повърхности като тръби, отоплителни уреди, фурни и хладилници. Съществува повишен риск от токов удар, когато тялото Ви е заземено.www.scheppach.com

неумишленото включване на електрическия инструмент. d) Съхранявайте неизползваните електри- чески инструменти на недостъпно за деца място. Не позволявайте електрическият ин- струмент да бъде използван от лица, които не са запознати с него или не са прочели тези инструкции. Електрическите инструмен- ти са опасни, ако се използват от неопитни

e) Поддържайте електрическите инструменти и работния инструмент грижливо. Проверя- вайте дали движещите се части функцио- нират безупречно и не заяждат, дали няма счупени или така повредени части, че да нарушават функционирането на електриче- ския инструмент. Повредените части следва да бъдат ре- монтирани преди използването на елек- трическия инструмент. Много злополуки са причинени от лошо поддържани електрически инструменти. f) Поддържайте режещите инструменти на- точени и чисти. Грижливо поддържаните ре- жещи инструменти с остри режещи ръбове се заклинват по-малко и се водят по-лесно. g) Използвайте електрическия инструмент, принадлежностите, работните инструмен- ти и т.н. съгласно настоящите инструкции. При това вземайте под внимание условия- та на работа и действието, което трябва да се извърши. Употребата на електрически ин- струменти за различни от предвидените при- ложения може да доведе до опасни ситуации. h) Пазете дръжките и техните повърхности сухи, чисти и без масло и грес. Хлъзгавите дръжки и техните повърхности не позволяват безопасна работа и контрол на електрическия инструмент в непредвидени ситуации.

a) Възлагайте ремонти по Вашия електри- чески инструмент само на квалифицирани специалисти и само с оригинални резервни части. Така се гарантира, че безопасността на електрическия инструмент ще се запази. m ПРЕДУПРЕЖДЕНИЕ По време на експлоатация този електрически инстру- мент създава електромагнитно поле. При определе- d) Отстранете инструментите за настройка или гаечните ключове, преди да включите електрическия инструмент. Инструмент или ключ, намиращ се във вър- тяща се част на електрическия инструмент, може да доведе до наранявания. e) Избягвайте неправилна стойка на тялото. Осигурете си стабилен стоеж и постоянно пазете равновесие. Така можете да контроли- рате електрическия инструмент по-добре при неочаквани ситуации. f) Носете подходящо облекло. Не носете ши- роки дрехи или украшения. Дръжте косата и облеклото си далеч от движещи се части. Широки дрехи, украшения или дълги коси мо- гат да бъдат захванати от движещи се части. g) Когато могат да бъдат монтирани прахоиз- смукващи и прахоулавящи устройства, те трябва да са свързани и да се използват правилно. Използването на прахоизсмукващо устройство може да намали вредите за здра- вето поради прах. h) Не се поддавайте на фалшивото чувство за безопасност и не пренебрегвайте пра- вилата за безопасност при работа с елек- трическите инструменти, дори ако след многократната им употреба мислите че ги познавате добре. Небрежните действия мо- гат да доведат до тежки телесни повреди в рамките на части от секундата.

a) Не претоварвайте електрическия инстру- мент. Използвайте подходящия за Вашата работа електрически инструмент. С подхо- дящия електрически инструмент работите по- добре и по-сигурно в диапазона на работните му характеристики. b) Не използвайте електрически инструмент, чийто прекъсвач е повреден. Електрически инструмент, който не може да се включва или изключва, е опасен и трябва да бъде ремон-

c) Извадете щепсела от контакта и/или изва- дете сменяемия акумулатор, преди да из- вършвате настройки по уреда, да сменяте части на работния инструмент или да оста- вите електрическия инструмента настрани. Тази мярка за безопасност предотвратяваwww.scheppach.com

разклинване или заклинване е неефективен, за да може да се задейства. При тези обстоятелства ножът за разклинване или заклинване не може да предотврати откат. g) Използвайте подходящ за разделящия клин режещ диск. За да може разделящият клин да работи правилно, диаметърът на ре- жещия диск трябва да е подходящ за съответ- ния разделящ клин, стоманеното острие на режещия диск да е по-тънко от разделящия клин, а ширината на зъба да е по-голяма от дебелината зъба на разделящия клин. Указания за безопасност за метода за рязане a) m ОПАСНОСТ: Не приближавайте с пръсти и ръце близо до режещия диск или в диапа- зона на рязане. Момент на невнимание или подхлъзване може да насочи ръката ви към режещия диск и да причини сериозни наранявания. b) Водете обработвания детайл само срещу посоката на въртене на режещия диск. Подаване на обработвания детайл по посока на въртене на режещия диск над плота за ря- зане може да доведе до това, обработваният детайл и ръката Ви да бъдат захванати в ре- жещия диск. c) При надлъжни разрези никога не използ- вайте ограничител за рязане под ъгъл за подаване на обработвания детайл, а при напречни рязания с ограничител за рязане под ъгъл никога не използвайте успоре- ден ограничител за надлъжно регулиране. Едновременното водене на обработвания де- тайл с успореден ограничител и ограничител за рязане под ъгъл увеличава вероятността от заклинване на режещия диск и откат. d) При надлъжно рязане винаги упражнявай- те захранващо усилие върху обработвания детайл между опорната релса и режещия диск. Използвайте инструментът за бутане, ако разстоянието между опорната релса и режещия диск е по-малко от 150 mm, и под- вижен блок, ако разстоянието е по-малко от 50 mm. Тези работни инструменти помагат да държи- те ръката си на безопасно разстояние от ре- жещия диск. e) Използвайте само доставения от произво- дителя инструмент за бутане или такъв, произведен според инструкциите. ни условия това поле може да наруши функционира- нето на активни или пасивни медицински импланти. За да се намали опасността от сериозни или смър- тоносни наранявания, препоръчваме на лица с меди- цински импланти да се консултират със своя лекар и с производителя на медицинския имплант, преди електрическият инструмент да бъде използван. Указания за безопасност за циркулярите с плот Указания за безопасност, свързани със защит-

a) Възложете монтажа на защитния капак. За- щитните капаци трябва да са в изправно състояние и са монтирани правилно. Разхлабените, повредени или неправилно функциониращи защитни капаци трябва да бъдат поправени или подменени. b) За отрязващите щампи винаги използвайте защитния капак на режещия диск на цирку- ляра и разделящия клин. За отрязващите щампи, при които режещият диск на циркуляра отрязва през цялата де- белина на обработвания детайл, защитният капак и предпазните устройства свеждат до минимум риска от нараняване. c) След приключване на работните процеси (напр. фалцуване, прорязване или разделя- не чрез метода на последователно завър- тане), при които е наложително снемането на защитния капак и/или разделящия клин, незабавно закрепете отново системата за защита.Защитният капак свежда до минимум риска от нараняване. d) Преди включване на електрическия ин- струмент се уверете, че режещият диск на циркуляра не докосва защитния капак, раз- делящият клин или обработвания детайл. Случайният контакт на тези компоненти с ре- жещия диск на циркуляра може да доведе до опасна ситуация. e) Регулирайте ножа за разклинване или заклин- ване съгласно настоящото ръководство за експлоатация. Грешните разстояния, позиция и подравняване могат да са причина разделящият клин да не предотврати ефективно откат. f) За да може разделящият клин да функцио- нира, той трябва да въздейства върху об- работвания детайл. При рязания в обработ- вани детайли, които са твърде къси, ножът заwww.scheppach.com

тел, който влиза в контакт с повърхността

Тънките обработвани детайли могат да се за- клинят между успоредния ограничител и да доведат до откат. Откат − причини и съответните Указания за безопасност Откат е внезапната реакция на обработвания де- тайл в резултат на закачен, заклинен режещ диск или диагонален разрез в обработвания детайл по отношение на режещия диск или ако част от обра- ботвания детайл се заклини между режещия диск и успоредния ограничител или друг неподвижен

В повечето случай при откат обработваният де- тайл се улавя от задната част на режещия диск, вдига се от плота за рязане и се изхвърля по по- сока на оператора. Откатът е следствие от грешна или неправилна употреба на циркуляра с плот. Той може да бъде избегнат чрез подходящи предпазни мерки, описани по-долу. a) Никога не стойте на една линия с режещия диск. Винаги стойте от страната на реже- щия диск, върху която се намира опорната

В случай на откат, обработваният детайл може да бъде изхвърлен с висока скорост към хора- та, които са пред или на една линия с режещия

b) Никога не хващайте зоната над или зад вър- тящия се режещ диск, за да издърпате или подпрете обработвания детайл. Може да се стигне до случайно докосване на режещия диск или откат да доведе до това, пръстите Ви да бъдат захванати от режещия

c) Никога не дръжте и натискайте обработва- ния детайл, който трябва да бъде отрязан, срещу въртящия се режещ диск. Натискането на обработвания диск, който трябва да бъде отрязан, към режещия диск може да доведе до заклинване или откат. d) Подравнете опорната шина успоредно на режещия диск. Неподравнена опорна релса натиска обра- ботвания детайл към режещия диск и създава

Инструментът за бутане осигурява достатъчно разстояние между ръката Ви и режещия диск. f) Никога не използвайте повреден или счу- пен инструмент за бутане. Повреден инструмент за бутане може да се счупи и да доведе до това, ръката Ви да по- падне в режещия диск. g) Не работете „със свободни ръце“. Винаги използвайте успоредния ограничител или ограничителя за рязане под ъгъл, за да поставите и водите обработвания детайл. “Със свободни ръце“ означава, че вместо с успоредния ограничител или ограничителя за рязане под ъгъл, обработваният детайл се подпира или води с ръцете. Рязането със свободни ръце води до непра- вилно подравняване, заклинване и откат. h) Никога не хващайте зоната около или над въртящия се режещ диск. Посягането към обработван детайл може да доведе до неволно докосване на въртящия се режещ диск.

i) Закрепете дългите и/или широките обра-

ботвани детайли зад и/или отстрани на плота за рязане, така че да останат в хори- зонтално положение Дългите и/или широки обработвани детайли са склонни да се преобърнат на ръба на плота за рязане; това води до загуба на контрол, за- клинване на режещия диск или откат. j) Подавайте обработвания детайл плавно. Не огъвайте или усуквайте обработвания детайл. Ако режещият диск се заклини, незабавно изключете електрическия ин- струмент, издърпайте мрежовия щекер и отстранете причината за заклинването. Заклинването на режещия диск през обработ- вания детайл може да доведе до откат или блокиране на двигателя. k) Не отстранявайте отрязания материал, до- като циркулярът работи. Отрязаният мате- риал може да заседне между режещия диск или опорната релса или в защитния капак и при отстраняването му пръстите Ви да се зах- ванат в режещия диск. Изключете циркуляра и изчакайте режещия диск да спре, преди да отстраните материала. l) При надлъжни разрези на обработвани де- тайли, които са по-тънки от 2 mm, използ- вайте допълнителен успореден ограничи-www.scheppach.com

Указания за безопасност за работа с циркуляра с плот a) Изключете циркуляра с плот и го разедине- те от мрежата, преди да снемете вложката на плота, сменете режещия диск, настройте разделящия клин или защитния капак на ре- жещия диск и ако машината ще бъде оста- вена без надзор. Предпазните мерки предотвратяват злополу-

b) Никога не оставяйте циркуляра с плот да работи без наблюдение. Изключете елек- трическия инструмент и не го оставяйте, докато не спре напълно. Работещ без надзор циркуляр представлява неконтролирана опасност. c) Поставете циркуляра с плот на място, което е равно и добре осветено и върху което мо- жете да стоите стабилно и да пазите равно- весие. Мястото на монтаж трябва да пред- лага достатъчно място, за да обработвате свободно детайла, въпреки размера му. Безпорядъкът, неосветените работни зони и неравните, хлъзгави подове могат да доведат до злополуки. d) Редовно отстранявайте дървени стърготи- ни и стърготини под плота за рязане и/или от системата за извличане на прах. Натрупаните дървени стърготини са възпали- ми и могат да се запалят. e) Закрепете циркуляра с плот. Неподходящо закрепен циркуляр с плот може да се премести или преобърне. f) Снемете регулировъчното приспособле- ние, дървесните остатъци и т.н. от циркуля- ра с плот, преди да го включите. Отклонението или възможното заклинване може да бъдат опасни. g) Винаги използвайте режещи дискове с правилния размер и с подходящ отвор за захващане (напр. с формата на ромб или

Режещи дискове, които не стават на монтаж- ните елементи на циркуляра, не се въртят ба- лансирано и водят до загуба на контрол. h) Никога не използвайте повреден или гре- шен материал за монтиране на режещия трион, като напр. фланци, подложни шайби, винтове и гайки. e) При скрити срезове (напр. фалцуване, прорязване или разделяне чрез метода на последователно завъртане) използвайте притискателен гребен, за да насочите об- работвания детайл към тезгяха и опорната

С помощта на притискателен гребен можете по-добре до контролирате обработвания де- тайл при откат. f) Бъдете особено внимателни при рязане на невидимите зони на сглобените обработва- ни детайли. Потопяемият режещ диск може да реже пред- мети, които могат да предизвикат откат. g) Подпирайте големи плочи, за да намали- те риска от откат поради заклинен режещ

Големите плочи могат да се огънат под собст- веното си тегло. Плочите трябва да бъдат подпрени там, където повърхността на плота

h) Бъдете особено внимателни при рязането на обработвани детайли, които са усукани, вързани с възел, изкривени или нямат прав ръб, с който да ги насочите с ограничител за рязане под ъгъл или по опорна шина. Изкривеният, вързаният с възел или усукан обработван детайл е нестабилен и води до не- правилно подравняване на среза с режещия диск, заклинване и откат.

i) Никога не режете няколко подредени един

върху друг или един зад друг детайли. Режещият диск може да улови един или някол- ко детайла и да предизвика откат. j) Ако желаете отново да стартирате трион, чийто режещ диск се намира в обработва- ния детайл, центрирайте режещия диск в прореза така, че режещите зъби да не се заклинят в обработвания детайл. Ако реже- щият диск се заклини, обработваният детайл може да се повдигне и да предизвика откат, когато циркулярът се стартира отново. k) Поддържайте режещите дискове чисти, остри и ограничени. Никога не използвайте изкривени режещи дискове или режещи ди- скове с напукани или счупени зъби. Острите или правилно ограничени режещи ди- скове минимизират риска от заклинване, бло- киране и откат.www.scheppach.com

11. Преди употребата се уверявайте, че използ-

ваният от Вас работен инструмент отговаря на техническите изисквания на този електри- чески инструмент и е правилно закрепен.

12. Използвайте доставения режещ диск само за

рязане на дървесина, никога за обработка на

13. Използвайте правилния режещ диск за мате-

риала, който ще се обработва.

14. Използвайте режещ диск с диаметър, подхо-

дящ за извършваната работа.

15. Използвайте режещи дискове, които са със съ-

щите или по-високи обороти от тези, посочени на електрическия инструмент.

16. Използвайте само препоръчаните от произво-

дителя режещи дискове, които, ако са пред- назначени за рязане на дърво или други по- добни материали, отговарят на EN 847-1.

17. Носете подходящи лични предпазни средства,

като напр.: – защита за слуха; – предпазни ръкавици при боравене с режещи

18. Използвайте само препоръчани от производи-

теля режещи дискове, отговарящи на EN 847-1. Предупреждение! При смяна на режещия диск внимавайте за това, широчината на рязане да не е по-малка, а дебелината на тялото на ди- ска да не е по-голяма от дебелината на разде- лящия клин!

19. При рязането на дърво и пластмаса избягвай-

те прегряване на режещите зъби. Намалете скоростта на подаване за да избегнете разто- пяване на пластмасата. Остатъчни рискове Електрическият инструмент е конструиран съ- гласно нивото на развитие на техниката и при- знатите правила на техника на безопасност. Въпреки това, при работа могат да възникнат отделни остатъчни рискове.

• Застрашаване на здравето поради ток при из- ползване на неправилни електрически свързва- щи проводници.

• Освен това, въпреки всички взети предпазни мерки, могат да съществуват неявни остатъчни

• Остатъчните рискове могат да бъдат намалени, ако бъдат спазвани „Указания за безопасност“ и „Употреба по предназначение“, както и ръковод- ството за употреба като цяло. Този материал за монтиране е конструиран спе- циално за Вашия циркуляр, за да гарантира без- опасна работа и оптимална производителност.

i) Никога не стойте върху циркуляра с плот и

не използвайте циркуляра с плот като табу-

Могат да настъпят сериозни наранявания, ако електрическият инструмент се преобърне или ако случайно влезете в контакт с режещия диск. j) Уверете се, че режещият диск е монтиран в правилната посока на въртене. Не използ- вайте шлифовъчни дискове или телени четки с циркуляри с плот. Неправилното монтиране на режещия диск или използването на неодобрени аксесоари може да причини сериозни наранявания. Указания за безопасност при боравене с реже-

1. Използвайте работни инструменти, само кога-

чените върху работния инструмент максимал- ни обороти не бива да се превишават. Спаз- вайте, ако е посочен, диапазона на оборотите.

3. Съблюдавайте посоката на въртене на двига-

теля и на режещия диск.

4. Не използвайте работни инструменти с пук-

натини. Бракувайте напукани работни инстру- менти. Ремонт не се допуска.

5. Почиствайте повърхностите за затягане от за-

мърсявания, грес, масло и вода.

6. Не използвайте хлабави редуциращи пръсте-

ни или втулки за намаляване на отворите на циркулярни дискове.

7. Следете за това, фиксираните редуциращи

пръстени за осигуряване на работния инстру- мент да имат еднакъв диаметър и поне 1/3 от диаметъра на рязане.

8. Уверете се, че фиксираните редуциращи

пръстени са успоредни един спрямо друг.

9. Боравете с работните инструменти внима-

телно. Най-добре е да ги съхранявате в ори- гиналната опаковка или в специални калъфи. Носете предпазни ръкавици, за да подобрите сигурното захващане и да намалите риска от нараняване още повече.

10. Преди употреба на работни инструменти се

уверявайте, че всички предпазни приспосо- бления са закрепени правилно.www.scheppach.com

Стойностите на шума са определени съгласно EN

............................................3 dB Носете защита за слуха. Въздействието на шум може да причини загуба на слуха. Общи стойности на вибрациите (векторна сума от трите посоки), определени съгласно EN

УКАЗАНИЕ: Посочените стойности на шумови емисии са измерени по стандартен метод на из- питване и може да бъдат използвани за сравнение на един електрически инструмент с друг. Посочените стойности на шумови емисии могат да се използват и за предварителна оценка на нато-

ПРЕДУПРЕЖДЕНИЕ: По време н действителното използване на електрическия инструмент стой- ностите на шумови емисии може да се различават от посочената стойност в зависимост от вида и начина, по който електрическия инструмент се из- ползва, и по-специално какъв вид детайл се обра- ботва. Вземете мерки за предпазване от шумови натоварвания. При това вземайте под внимание целия процес на работа, също и моментите, през които електрическият инструмент работи без на- товарване или е изключен. Подходящите мерки включват, между другото, редовна поддръжка и грижи за електрическия инструмент и приставки- те, редовни почивки, както и добро планиране на работните процеси.

7. Преди пускане в експлоатация

• Отворете опаковката и внимателно извадете

• Отстранете опаковъчния материал, както и опа- ковъчните и транспортните осигуровки (ако има

• Проверете дали обемът на доставката е пълен.

• Проверете уреда и принадлежностите за повре- ди от транспортирането.

• По възможност запазете опаковката до изтича- не на гаранционния срок.

• Не натоварвайте машината ненужно: прекалено силен натиск при рязане поврежда бързо реже- щия диск. Това може да доведе до влошаване на производителността на машината при обработ- ка и на точността на рязане.

• Предотвратявайте случайни включвания на ма- шината: при поставяне на щепсела в контакта пусковият бутон не бива да е натиснат.

• Използвайте инструмента, препоръчан в този наръчник. Така постигате оптимална произво- дителност на Вашия трион.

• Дръжте ръцете си далеч от работната зона, ко- гато машината работи.

• Преди да извършвате работи по настройка или поддръжка, изключете уреда и извадете мрежо- вия щепсел.

Твърдосплавен режещ диск .. ø 210 x ø 30 x 2,6 mm Брой зъбци ..............................................................24 Дебелина на режещия клин ..........................2,0 mm Мин. размер на обработвания детайл Ш x Д x В................................. 10 x 50 x 1 mm Размер на плота ..................................485 x 445 mm Разширител на плота .......................... 485 x 515 mm Размер на плота макс. ........................485 x 630 mm Височина на рязане макс. 45° ........................ 45 mm Височина на рязане макс. 0° .......................... 48 mm Накланящ се режещ диск .................. 0-45° наляво Връзка за изсмукване ..................................ø 35 mm Тегло .............................................................. ок. 14 kg Размер на машината (с разширение) Ш x Д x В ..........485 x 630 x 440 mm *S1: Непрекъсната работа с постоянно натоварва-

**S6 25%: Непрекъснат режим с периодичен товар (продъл- жителност на цикъла 10 мин.) За да не загрява двигателят недопустимо, дви- гателят може да се експлоатира 25% от продъл- жителността на цикъла с посоченото номинално натоварване и след това трябва 75% от продължи- телността на цикъла да продължи да работи без товар.www.scheppach.com

Ако още преди окончателния монтаж затегнете здраво гайките и винтовете, окончателният мон- таж не може да бъде завършен.

(Фиг. 5). ВНИМАНИЕ: Не развивайте винтовете с назъ- бена глава (26) твърде много.

2. Вкарайте направляващите тръби (23) на раз-

ширителя на плота (22) в направляващите втулки (27) (вижте Фиг. 4/5).

3. Вкарайте накрайниците (24) в направляващи-

те тръби (23) на разширителя на плота (22), както е показано на Фиг. 6.

4. Фиксирайте накрайниците (24) с винтовете

(25), както е представено на Фиг. 6.

5. Издърпайте докрай разширителя на плота (22)

и го фиксирайте с винтовете с назъбена глава (26) (Фиг. 5).

6. След това сгънете опорните крака (30) навън.

8. Развийте контрагайката (29) на съответния

опорен крак (30) и настройте съответно винта за регулиране на височината (28).

9. След това затегнете отново контрагайката

(29). Ако няма да използвате разширителя на плота (22), сгънете опорните крака (30) навътре.

1. Поставете предпазителя за режещия диск (4)

отгоре върху разделящия клин (3), така че бол- тът да легне в жлеба на разделящия клин (31). Внимание: За да можете да поставите предпа- зителя за режещия диск (4) върху разделящия клин (3), трябва да се натисне бутонът за бър- зо заключване (A).

2. Уверете се, че предпазителят за режещия

диск (4) се движи свободно.

3. Демонтажът се извършва в обратна последо-

m Предупреждение: Преди започване на рязане- то предпазителят на режещия диск (4) трябва да бъде спуснат върху рязания материал. След монтажа проверете правилното функцио- ниране на предпазителя за режещия диск (4). m ПРЕДУПРЕЖДЕНИЕ Уредът и опаковъчните материали не са играч- ка за деца! Деца не бива да играят с пластмасо- ви торбички, фолио и дребни части! Съществу- ва опасност от поглъщане и задушаване! Машината трябва да е стабилно монтирана. За целта е завинтете върху работна маса, долна рам- ка и подобни. За тази цел използвайте отворите, които се намират от вътрешната страна на крака- та на корпуса.

• Преди пускане в експлоатация приспособлени- ята за безопасност трябва да бъдат правилно

• Режещият лист трябва да може да се движи сво-

• При вече обработвано дърво внимавайте за чужди тела, като напр. пирони, винтове и т.н.

• Преди да задействате превключвателя за включване/изключване се уверете, че режещи- ят диск е правилно монтиран и подвижните час- ти са лесно подвижни.

• Преди свързване на машината се уверете, че данните върху типовата табелка съвпадат с да- нните на мрежата.

• Свързвайте машината само към правилно ин- сталиран контакт тип Шуко, който е обезопасен с поне 16A.

m ПРЕДУПРЕЖДЕНИЕ: Преди всякакви работи по поддръжка, преоборудване или монтиране на цир- куляра с плот щепселът трябва да се издърпва.

• Поставете всички доставени части върху равна повърхност.

• Групирайте еднаквите части.

• Когато се осигуряват съединения с винт (с кръг- ла или шестостенна глава), шестостенни гайки и подложни шайби, шайбата трябва да се поставя под гайката.

• Винаги вкарвайте винтовете от вън навътре, осигурявайте съединенията с гайки отвътре.

• По време на монтажа затягайте гайките и вин- товете само толкова, колкото те да не паднат.www.scheppach.com

чен ключ 19 mm (21) върху гайката, а с друг глух гаечен ключ 8 mm (20) задържите вала на двигателя на контра (Фиг. 12). ВНИМАНИЕ: Въртете гайката в посоката на въртене на режещия диск.

4. Свалете външния фланец и издърпайте ста-

рия режещ диск по диагонал надолу от въ- трешния фланец.

5. Преди монтажа на новия режещ диск внима-

телно почистете фланците на режещия диск с телена четка.

6. Поставете новия режещ диск в обратна после-

дователност и го затегнете. m ПРЕДУПРЕЖДЕНИЕ: Съблюдавайте посо- ката на движение. Режещите ръбове на зъбци- те трябва да сочат в посоката на движение, т.е. напред (виж стрелката върху предпазителя на режещия диск (4)).

7. Затворете долния капан на режещия диск (35)

и затегнете отново винтовете (34).

8. Монтирайте отново предпазителя на режещия

диск (4) и настройте (виж 8.3). m Предупреждение: Проверете защитните ус- тройства, преди отново да работите с циркуляра.

8.7 Монтаж на успоредния ограничител

1. Закрепете държача (16) с помощта на бутоните

за фиксиране (15) и клемните пластини (15a)

2. Уверете се, че държачът (16) е подравнен ус-

поредно на режещия диск (5). Ако е необходи- мо, регулирайте с помощта на скалата (38).

4. Закрепете опорната релса (17) с помощта на

винтовете (16a) към държача (16).

(40) на плота за рязане (1).

2. Разхлабете ръчката за въртене (19).

3. Завъртете напречния ограничител (2), докато

стрелката посочи желаната мярка за ъгъл.

4. Затегнете отново (19) ръчката за въртене.

8.9 Изсмукване на стърготините (Фиг. 13)

ВНИМАНИЕ: Използвайте уреда само с прахоула-

Повдигнете предпазителя на режещия диск и го пуснете. Предпазителят за режещия диск трябва автоматично да се върне в изходно положение.

8.4 Сваляне/поставяне на вложката на плота

(Фиг. 8) m Предупреждение: При износване или повреда вложката на плота (6) трябва да се подмени, в про- тивен случай съществува повишена опасност от нараняване.

1. Поставете режещия диск в долна позиция (виж

3. Свалете винтовете на вложката на плота (32).

4. Извадете вложката на плота (6).

5. Монтажът на вложката на плота (6) се извърш-

m Предупреждение: Издърпайте щепсела. m Предупреждение: Настройката на режещия диск (5) трябва да се проверява след всяка смяна на режещия диск.

1. Настройте режещия диск (5) на макс. дълбочи-

на на среза, поставете го в положение 0° и го фиксирайте (виж 9.2).

3. Извадете вложката на плота (6) (виж 8.4).

4. Разхлабете скрепителните винтове (33)

5. Подравнете разделящия клин (3) така, че

a) разстоянието между режещия диск (5) и раз- делящия клин (3) да е макс. 5 mm (Фиг. 10) и б) режещият диск (5) да е успореден на разде- лящия клин (3).

6. Затегнете отново скрепителните винтове (33)

и монтирайте вложката на плота (6) (виж 8.4).

7. Монтирайте отново предпазителя на режещия

m Предупреждение: Издърпайте щепсела и носе- те предпазни ръкавици.

2. Развийте винтовете (34) на долния капак на

режещия диск (35) и го отворете.www.scheppach.com

2. Чрез завъртане на ръчното колело (8) на-

стройте желаната мярка за ъгъл на скалата.

3. Фиксирайте фиксиращата ръкохватка (9) в же-

ланото положение на ъгъла.

9.4 Използване на успоредния ограничител

• Опорната релса (17) на успоредния ограничител (7) разполага с две различно високи водещи по-

• В зависимост от дебелината на материалите за рязане, опорната релса (17) трябва да бъде из- ползвана съгласно фиг. 15 за дебели материали (над 25 mm дебелина на детайла) и съгласно фиг. 16 за тънки материали (под 25 mm дебели- на на детайла).

9.4.2 Пренастройване на опорната релса

1. За пренастройване на опорната релса (17) на

по-ниски водещи повърхности, двата винта (16a) трябва да са разхлабени, за да се осво- боди опорната релса (17) от държача (16).

2. Издърпайте опорната релса (17) по протеже-

3. Завъртете опорната релса (17) и вкарайте

монтажните шпонки по протежение на втория канал (39).

4. Пренастройването на висока водеща повърх-

ност трябва да се извърши аналогично.

9.4.3 Широчина на рязане (Фиг. 15, 16)

• При надлъжни разрези на дървени детайли трябва да бъде използван успоредния ограни- чител (7).

• Успоредният ограничител (7) може да се монти- ра от двете страни на плота за рязане (1).

• С помощта на скалата (38) върху плота за ряза- не (1) успоредният ограничител (7) може да се настрои на желания размер.

• Затегнете двата бутона за фиксиране (15), за да фиксирате успоредния ограничител (7).

• Направете пробен разрез за измерване на ши- рината, преди да отрежете действителния об- работван детайл. Така избягвате неточности на скалата или настройката. Свържете подходяща инсталация за изсмукване на стърготини (не е включена в обема на доставка- та) към накрайника за прахоулавяне (36). ВНИМАНИЕ: Проверявайте и почиствайте редов- но каналите за изсмукване.

9.1 Превключвател (Фиг. 1)

9.1.1 Превключвател за включване/изключване

• Чрез натискане на зеления бутон „I“ банцигът може да бъде включен. Преди започване на ря- зането изчакайте, докато режещият диск достиг- не своите максимални обороти.

• За да изключите отново банцига, трябва да бъде натиснат червеният бутон „0“.

9.1.2 Превключвател срещу претоварване (10)

Двигателят на уреда е оборудван с превключвател срещу претоварване (10) срещу претоварване. При превишаване на номиналния ток превключ- вателят срещу претоварване (10) изключва уреда. В този случай процедирайте по следния начин:

• Оставете уреда да се охлади за няколко минути.

• Натиснете превключвателя срещу претоварва- не (10).

• Включете уреда чрез натискане на зеления бу- тон „I“.

9.2 Настройване на дълбочината на среза (Фиг. 1)

Чрез въртене на ръчното колело (8) режещият диск (5) може да бъде настроен на желаната дълбочина

• Обратно на часовниковата стрелка: по-голя- ма дълбочина на среза

• По часовниковата стрелка: по-малка дълбочи- на на среза Проверете настройката с помощта на пробен раз-

9.3 Настройване на ъгъла (Фиг. 14)

С циркуляра с плот могат да се извършват скосени разрези наляво от 0°-45° към успоредния ограни- чител (7). m Преди всеки разрез се уверявайте, че между опорната релса (17), напречния ограничител (2) и режещия диск (5) не е възможен сблъсък.

1. Разхлабете фиксиращата ръкохватка (9).www.scheppach.com

10.1 Извършване на надлъжни разрези (Фиг. 19)

Тук даден детайл се разрязва по дължина. Един ръб на детайла се притиска към успоредния огра- ничител (7), докато плоската страна лежи върху плота за рязане (1). Предпазителят за режещия диск (4) трябва винаги да бъде спуснат върху детайла. Работната пози- ция при надлъжно рязане не бива никога да е на една линия с хода на разреза.

1. Настройте успоредния ограничител (7) според

височината на детайла и желаната широчина (вижте .9.4).

2. Включете циркуляра.

3. Поставете ръце със затворени пръсти плоско

върху детайла и бутайте детайла по успоред- ния ограничител (7) по продължение на реже- щия диск (5).

4. Странично водене с лявата или дясната ръка

(в зависимост от позицията на успоредния ограничител) само до предния ръб на предпа- зителя за режещия диск (4).

6. Отрязъкът от детайла остава да лежи върху

плота за рязане (1), докато режещият диск (5) отново достигне положението на покой.

7. Осигурявайте дълги детайли срещу преоб-

ръщане в края на рязането (напр. щендер за развиване и др.). ВНИМАНИЕ: Успоредният ограничител трябва да се настрои успоредно на режещия диск (виж 8.7). Проверявайте подравняването и редовно и преди всяка и по време на употреба, както и при продъл- жително неизползване се уверявайте, че успоред- ният ограничител е неподвижен. Затегнете отново винта и настройте успоредния ограничител (виж 9.4.3), ако е необходимо. Поради вибрации винтовете могат да се разхлабят и успо- редният ограничител да се измести.

10.1.1 Рязане на тесни детайли (Фиг. 20)

Надлъжни разрези на детайли с широчина под 120 mm трябва непременно да се извършват с помо- щта на инструмент за бутане (14). Инструментът за бутане(14) е включен в обема на доставката. Не- забавно подменяйте износения, респ. повредения инструмент за бутане (14).

1. Настройте успоредния ограничител (7) според

предвидената широчина на детайла (вижте 9.4).

9.4.4 Настройване на дължината на ограничите-

ля (Фиг. 15, 17) За избягване на заклинване на отрязания мате- риал, опорната релса (17) може да се премества в надлъжна посока. Практическо правило: Задният край на ограничи- теля се удря във въображаема линия, която започ- ва от около средата на режещия диск и се движи на 45° назад.

1. Настройте необходимата ширина на рязане.

2. Разхлабете винтовете (16a) и преместете

опорната релса (17), докато се докосне до въ- ображаемата 45° линия.

3. Затегнете отново винтовете (16a).

9.5 Използване на напречен ограничител

(Фиг. 18) При рязане напречният ограничител (2) с опорната релса (17) трябва да бъде ограничен от успоред- ния ограничител (7) (Фиг. 18).

9.5.1 Удължаване на напречния ограничител

1. Свалете опорната релса (17) от успоредния

ограничител (7). За целта разхлабете винто- вете (16a) и освободете опорната релса (17) от държача (16).

3. Закрепете опорната релса (17) с помощта на

винтовете с назъбена глава (18) към напреч- ния ограничител (2). ВНИМАНИЕ: Не бутайте опорната релса прека- лено много в посока режещия диск. Разстояние- то между опорната релса (17) и режещия диск (5) трябва да е ок. 2 cm.

• След всяка нова настройка препоръчваме про- бен разрез, за да проверите настроените раз-

• След включване на циркуляра изчакайте, дока- то режещият диск достигне своите максимални обороти, преди да извършите разреза.

• Внимание при подрязване.

• Използвайте уреда само с прахоулавяне.

• Проверявайте и почиствайте редовно каналите за изсмукване.www.scheppach.com

10.2 Извършване на напречни разрези (Фиг. 23)

1. Вкарайте напречния ограничител (2) в канала

(40) на плота за рязане и настройте на желана- та мярка за ъгъл (виж 9.5).

2. Използвайте опорна релса (17).

3. Притиснете детайла здраво към напречния

по посока на режещия диск (5), за да извърши- те разреза. m ПРЕДУПРЕЖДЕНИЕ: Винаги дръжте здраво во- дения детайл, никога свободния детайл, който се

толкова напред, че детайлът да бъде напълно

7. Отново изключете циркуляра.

8. Отстранявайте отпадъка едва тогава, когато

10.3 Рязане на дървеснолюспеста плоча

За да се избегне назъбване на ръба на среза при рязане на плочи от дървесни частици, режещият диск (5) не трябва да е настроен по-високо от 5 mm над дебелината на детайла (виж също точка 9.2).

11. Транспортиране (Фиг. 24)

• Изключвайте електрическия инструмент и го от- деляйте от електрозахранването преди всякак- во транспортиране.

• Спуснете режещия диск (5), доколкото е въз-

• Носете електрическия инструмент с две ръце на неподвижния плот за рязане (1). Никога не носе- те разширителя за плота за носене на електри- ческия инструмент.

• Пазете електрическия инструмент от удари, съ- тресения и силни вибрации, напр. при транспор- тиране в превозни средства.

• Осигурявайте електрическия инструмент срещу преобръщане и пързаляне.

• Никога не използвайте предпазните устройства за вдигане или транспортиране.

m Предупреждение: Преди всякакви настройки, поддръжка или ремонт издърпайте щепсела!

2. Бутайте детайла напред с двете ръце, в зона-

та на режещия диск непременно използвайте инструмент за бутане (14) като помощно сред- ство за бутане.

3. Винаги избутвайте детайла до края на разде-

лящия клин (3). m Предупреждение: При къси детайли инстру- ментът за бутане (14) трябва да се използва още от началото на разреза.

10.1.2 Рязане на много тесни детайли (Фиг. 21)

За надлежни разрези на много тесни детайли с ши- рина от 30 mm или по-малко задължително трябва да използвате подвижно дърво. Подвижното дърво не е включено в обема на дос- тавката! (Може да се закупи от специализирани магазини) Сменяйте своевременно износеното подвижно дърво. По време на рязането обработваните детайли мо- гат да се заклинят между успоредния ограничител и режещия диск, да се хванат от режещия диск и да бъдат изхвърлени. Затова ниската водеща по- върхност на успоредния ограничител е за пред- почитане (виж Фиг. 16). Ако е необходимо, прена- стройте опорната релса (фиг 9.4.2).

1. Успоредният ограничител трябва да се на-

строи според ширината на разкрояване на

2. С помощта на подвижното дърво натиснете

детайла към опорната релса и избутайте де- тайла с инструмента за бутане (14) до края на разделящия клин.

10.1.3 Извършване на напречни рязани (Фиг. 22)

Скосените разрези по правило се извършват при използване на успоредния ограничител (7). Успо- редният ограничител (7) по принцип трябва да се монтира отдясно на режещия диск. В противен случай обработваните детайли могат да се заклинят между успоредния ограничител и режещия диск и да бъдат изхвърлени.

1. Настройте режещия диск (5) на желания ъгъл

2. Настройте успоредния ограничител (7) според

широчината и височината на детайла (вижте 9.4).

3. Извършете разреза според широчината на де-

тайла (вижте 10.1)www.scheppach.com

Съхранявайте ръководството за употреба при електрическия инструмент.

14. Електрическо свързване

Монтираният електродвигател е свързан в го- товност за експлоатация. Свързването отгова- ря на приложимите разпоредби на VDE и DIN. Мрежовото свързване от страна на клиента, както и използваният удължаващ кабел, тряб- ва да отговарят на тези предписания. Важни указания При претоварване на двигателя, той се изключва автоматично. След време на охлаждане (различно по време), двигателят може да се включи отново. Повреден свързващ електрически проводник. По свързващите електрически проводници често възникват повреди в изолацията. Причини за това могат да бъдат:

• Точки на притискане, когато свързващите про- водници са прокарани през процепи на прозор- ци или врати.

• Точки на прегъване поради неправилно закреп- ване или прокарване на свързващия проводник.

• Места на прерязване поради прегазване на свързващия проводник.

• Повреди в изолацията поради дърпане от стен- ния контакт.

• Пукнатини поради стареене на изолацията. Такива дефектни свързващи електрически про- водници не бива да се използват и поради повре- дената изолация са опасни за живота. Редовно проверявайте за повреди свързващите електрически проводници. Внимавайте за това, при проверката свързващият проводник да не е свързан към електрическата мрежа. Свързващите електрически проводници трябва да отговарят на приложимите разпоредби на VDE и DIN. Използвайте само съединителни проводници с обозначението „H05VV-F“. Отпечатване на типовото обозначение върху свързващия кабел е задължително предписание. Ако е необходима смяна на свързващия провод- ник, това трябва да се извърши от производителя или негов представител, за да се избегне застра- шаване на безопасността.

12.1 Общи мерки за поддръжка

• Поддържайте защитните устройства, вентила- ционните процепи, смукателните отвори и кор- пуса на двигателя възможно най-чисти от прах и замърсявания. Отстранявайте дървесните стърготини и прахта с прахосмукачка и четка. Продухайте със сгъстен въздух при ниско на-

• Препоръчваме да почиствате уреда веднага след всяка употреба.

• Почиствайте уреда редовно с влажна кърпа и малко мек сапун. Не използвайте почистващи препарати или разтворители; те биха могли да разядат пластмасовите части на уреда. Внима- вайте за това, да не може да попадне вода във вътрешността на уреда.

• За удължаване на живота на инструмента, вед- нъж месечно смазвайте въртящите се части. Не смазвайте двигателя.

• При прекалено силно образуване на искри въз- ложете на електротехник проверка на графитни- те четки. Внимание! Графитните четки могат да се сменят само от електротехник. Сервизна информация Трябва да се има предвид, че следните части на този продукт са обект на износване поради износ- ване или на естествено износване, респ. следните части са необходими като консумативи. Бързоизносващи се части*: Графитни четки, влож- ка на плота, инструмент за бутане, режещ диск

• не са включени задължително в обема на дос-

Резервните части и аксесоарите се предлагат в нашия сервизен център. За целта сканирайте QR кода на заглавната страница.

Съхранявайте уреда и неговите принадлежности на тъмно, сухо и защитено от замръзване, както и недостъпно за деца място. Оптималната темпера- тура на съхранение е между 5 и 30 °C. Съхранявайте електрическия инструмент в ориги- налната опаковка. Покривайте електрическия инструмент, за да го предпазите от прах или влага.www.scheppach.com

• Символът на зачеркната кофа на колела озна- чава, че отпадъците от електрическото и елек- тронното оборудване не трябва да се изхвърлят заедно с битовите отпадъци.

• Електрическото и електронното оборудване може да се предава безплатно на следните места: - Публични събирателни пунктове (например дворове на общински сгради) - Магазини за продажба на електронни уреди (физически и онлайн), при условие че търго- вците са длъжни да ги вземат обратно или предлагат това вземане доброволно. - Можете да предадете до три стари електри- чески уреда от всеки тип уред с максимална дължина на ръба от 25 сантиметра без да купувате нов уред от производителя, или да ги предадете в друг оторизиран събирателен пункт във вашия район. - За допълнителните условия за връщане на производители и дистрибутори се обърне- те към съответния център за обслужване на

• Ако новият електричес ки уред се доставя от про- изводителя на частно домакинство, той може да организира безплатно извозване на стария електрически уред при поискване от крайния потребител. За целта се свържете с отдела за обслужване на клиенти на производителя.

• Това се отнася само за уредите, които се ин- сталират и продават в Европейския съюз и са предмет на европейската Директива 2012/19/ ЕС. В страни извън Европейския съюз могат да се прилагат различни разпоредби за изхвърля- не на отпадъците от електрическо и електронно оборудване. Двигател на променлив ток

• Мрежовото напрежение трябва да е 220-240 V~.

• Удължаващите проводници с дължина до 25 m трябва да са с напречно сечение от 1,5 квадрат- ни милиметра. Свързвания и ремонти по електрическото оборуд- ване могат да се извършват само от електротех-

При запитвания, моля посочвайте следните дан-

• Данни от типовата табелка на уреда

• Данни от типовата табелка на двигателя Вид на свързването Y Ако проводникът за свързване към мрежата на този уред се повреди, то той трябва да бъде сме- нен от производителя, от неговата сервизна служ- ба или от подобно квалифицирано лице, за да се избегнат опасности.

15. Изхвърляне и рециклиране

Указания за опаковката Опаковъчните материали мо- гат да се рециклират. Моля, из- хвърлете опаковката по приро- досъобразен начин. Указания за Закона за електрическото и елек- тронното оборудване (ElektroG) Старото електрическо и електронно обо- рудване не трябва да се изхвърля заед- но с битовите отпадъци, а трябва да се събира и изхвърля разделно!

• Старите батерии и акумулатори, които не са не- подвижно монтирани в стария уред, трябва да бъдат извадени преди предаване без да се раз- рушават! Тяхното изхвърляне е регламентирано от Закона за батериите и акумулаторите.

• Собствениците, респ. ползвателите на електри- ческо и електронно оборудване са законово за- дължени да ги върнат след употреба.

• Крайният потребител е отговорен за изтрива- нето на личните му данни от стария уред, който трябва да бъде изхвърлен!www.scheppach.com

16. Отстраняване на неизправности

Неизправност Възможна причина Отстраняване Режещият диск се разхлабва след изключване на

Прекалено леко затегната закрепваща

Затягане на закрепващата гайка с дясна резба Двигателят не се

Повреда на мрежов предпазител Проверете мрежовия предпазител Дефектен удължаващ проводник Смяна на удължаващия проводник Връзките към двигателя или превключвателя не са наред Възлагане на проверка от електротехник Дефектен двигател или превключвател Възлагане на проверка от електротехник Двигателят няма мощност, предпазителят се задейства Сечението на удължаващия проводник не е достатъчно виж „Електрическо свързване“ Претоварване поради затъпен режещ

Смяна на режещия диск Нагорели места по повърхността на рязане Затъпен режещ диск Наточване на режещия диск (само от оторизирана фирма) или смяна Неподходящ режещ диск Подмяна на режещия дискwww.scheppach.com

ЕС Декларация за съответствие

17. Декларация за съответствие
