ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ HS80 SCHEPPACH

Δισκοπρίονο πάγκουΜετάφραση του πρωτοτύπου των οδηγιών χρήσης

Εξήγηση των συμβόλων πάνω στη συσκευή

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Θανάσιμος κίνδυνος, κίνδυνος τραυματισμού ή πιθανή ζημιά στο εργαλείο, σε περίπτωση μη τήρησης. Πριν από τη θέση σε λειτουργία, διαβάστε και τηρείτε τις οδηγίες χειρισμού και τις υποδείξεις ασφαλείας. Φοράτε προστατευτικά γυαλιά. Φοράτε προστασία ακοής. Φοράτε μάσκα προστασίας από σκόνη. ΠΡΟΣΟΧΗ: Κίνδυνος τραυματισμού! Μην τοποθετείτε τα χέρια σας στην περιοχή της κινούμενης λεπίδας πριονιού. Φοράτε προστατευτικά γάντια. Κατηγορία προστασίας II (Διπλή μόνωση) Το προϊόν συμμορφώνεται με τις ισχύουσες Ευρωπαϊκές Οδηγίες. Το προϊόν συμμορφώνεται με τις ισχύουσες σερβικές κανονιστικές Οδηγίες.www.scheppach.com

7. Πριν από τη θέση σε λειτουργία ........................................................................ 373

Πρέπει να τηρείται η απαιτούμενη ελάχιστη ηλικία. Εκτός από τις υποδείξεις ασφαλείας που αναφέρονται στις παρούσες οδηγίες χειρισμού και τις ειδικές διατά- ξεις της χώρας σας, για τη λειτουργία μηχανημάτων παρόμοιας κατασκευής, πρέπει να τηρείτε τους γενικά αναγνωρισμένους τεχνικούς κανόνες. Δεν αναλαμβάνουμε καμία ευθύνη για ατυχήματα ή ζημιές που οφείλονται σε παράβλεψη αυτών των οδη- γιών και των υποδείξεων ασφαλείας.

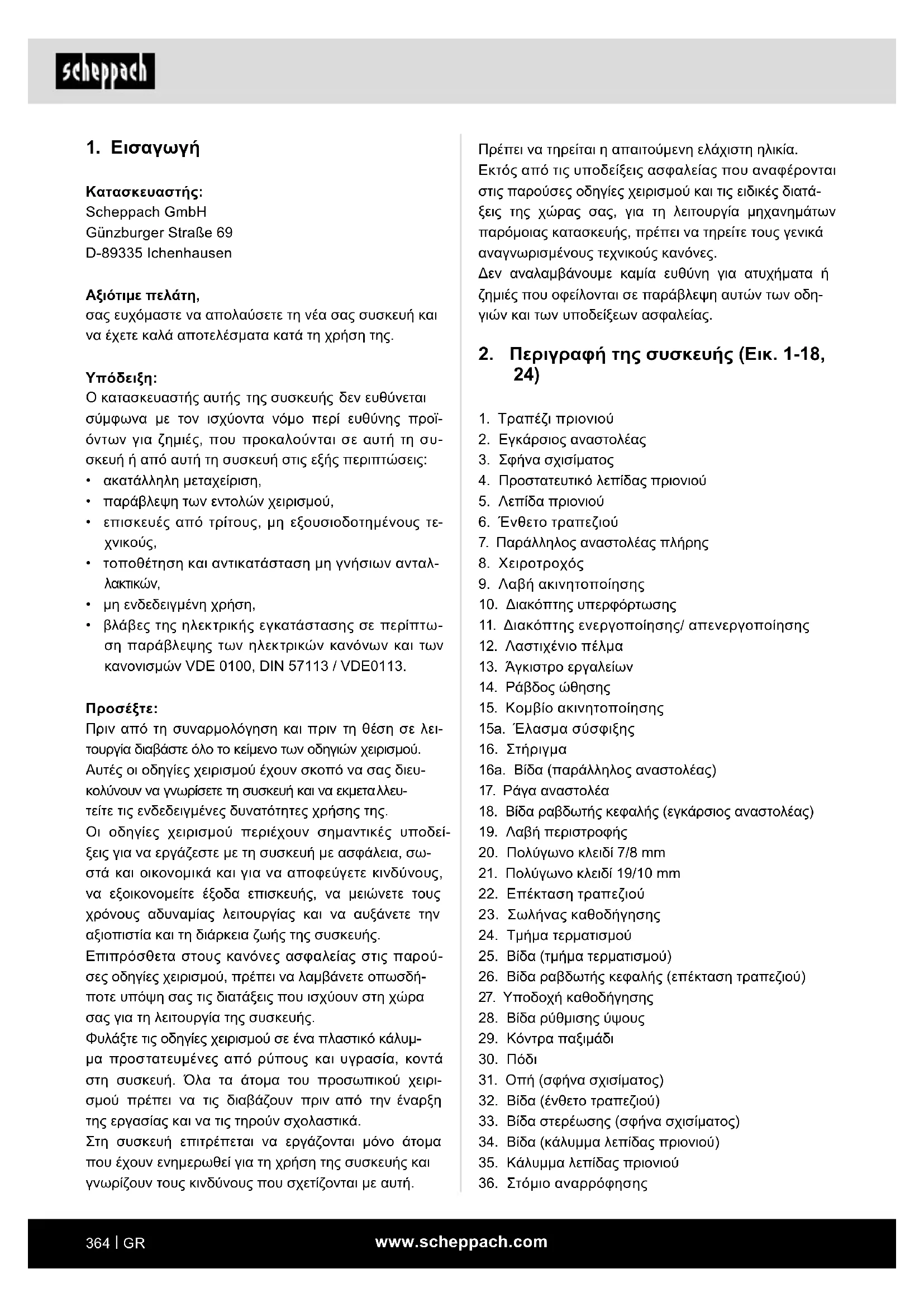

2. Περιγραφή της συσκευής (Εικ. 1-18,

2. Εγκάρσιος αναστολέας

4. Προστατευτικό λεπίδας πριονιού

7. Παράλληλος αναστολέας πλήρης

9. Λαβή ακινητοποίησης

10. Διακόπτης υπερφόρτωσης

11. Διακόπτης ενεργοποίησης/ απενεργοποίησης

12. Λαστιχένιο πέλμα

13. Άγκιστρο εργαλείων

15. Κομβίο ακινητοποίησης

15a. Έλασμα σύσφιξης

16a. Βίδα (παράλληλος αναστολέας)

18. Βίδα ραβδωτής κεφαλής (εγκάρσιος αναστολέας)

19. Λαβή περιστροφής

20. Πολύγωνο κλειδί 7/8 mm

21. Πολύγωνο κλειδί 19/10 mm

22. Επέκταση τραπεζιού

23. Σωλήνας καθοδήγησης

24. Τμήμα τερματισμού

25. Βίδα (τμήμα τερματισμού)

26. Βίδα ραβδωτής κεφαλής (επέκταση τραπεζιού)

27. Υποδοχή καθοδήγησης

28. Βίδα ρύθμισης ύψους

31. Οπή (σφήνα σχισίματος)

32. Βίδα (ένθετο τραπεζιού)

33. Βίδα στερέωσης (σφήνα σχισίματος)

34. Βίδα (κάλυμμα λεπίδας πριονιού)

35. Κάλυμμα λεπίδας πριονιού

36. Στόμιο αναρρόφησης

Κατασκευαστής: Scheppach GmbH Günzburger Straße 69 D-89335 Ichenhausen Αξιότιμε πελάτη, σας ευχόμαστε να απολαύσετε τη νέα σας συσκευή και να έχετε καλά αποτελέσματα κατά τη χρήση της.

Ο κατασκευαστής αυτής της συσκευής δεν ευθύνεται σύμφωνα με τον ισχύοντα νόμο περί ευθύνης προϊ- όντων για ζημιές, που προκαλούνται σε αυτή τη συ- σκευή ή από αυτή τη συσκευή στις εξής περιπτώσεις:

• ακατάλληλη μεταχείριση,

• παράβλεψη των εντολών χειρισμού,

• επισκευές από τρίτους, μη εξουσιοδοτημένους τε-

• τοποθέτηση και αντικατάσταση μη γνήσιων ανταλ-

• μη ενδεδειγμένη χρήση,

• βλάβες της ηλεκτρικής εγκατάστασης σε περίπτω- ση παράβλεψης των ηλεκτρικών κανόνων και των κανονισμών VDE 0100, DIN 57113 / VDE0113.

Πριν από τη συναρμολόγηση και πριν τη θέση σε λει- τουργία διαβάστε όλο το κείμενο των οδηγιών χειρισμού. Αυτές οι οδηγίες χειρισμού έχουν σκοπό να σας διευ- κολύνουν να γνωρίσετε τη συσκευή και να εκμεταλλευ- τείτε τις ενδεδειγμένες δυνατότητες χρήσης της. Οι οδηγίες χειρισμού περιέχουν σημαντικές υποδεί- ξεις για να εργάζεστε με τη συσκευή με ασφάλεια, σω- στά και οικονομικά και για να αποφεύγετε κινδύνους, να εξοικονομείτε έξοδα επισκευής, να μειώνετε τους χρόνους αδυναμίας λειτουργίας και να αυξάνετε την αξιοπιστία και τη διάρκεια ζωής της συσκευής. Επιπρόσθετα στους κανόνες ασφαλείας στις παρού- σες οδηγίες χειρισμού, πρέπει να λαμβάνετε οπωσδή- ποτε υπόψη σας τις διατάξεις που ισχύουν στη χώρα σας για τη λειτουργία της συσκευής. Φυλάξτε τις οδηγίες χειρισμού σε ένα πλαστικό κάλυμ- μα προστατευμένες από ρύπους και υγρασία, κοντά στη συσκευή. Όλα τα άτομα του προσωπικού χειρι- σμού πρέπει να τις διαβάζουν πριν από την έναρξη της εργασίας και να τις τηρούν σχολαστικά. Στη συσκευή επιτρέπεται να εργάζονται μόνο άτομα που έχουν ενημερωθεί για τη χρήση της συσκευής και γνωρίζουν τους κινδύνους που σχετίζονται με αυτή.www.scheppach.com

m ΠΡΟΣΟΧΗ Κατά τη χρήση συσκευών πρέπει να λαμβάνονται κά- ποια προληπτικά μέτρα, για την αποφυγή τραυματι- σμών και ζημιών. Για το λόγο αυτόν, διαβάστε προ- σεκτικά και πλήρως το παρόν Εγχειρίδιο Οδηγιών χειρισμού / Υποδείξεων ασφαλείας. Φυλάξτε το καλά ώστε οι πληροφορίες αυτές να είναι πάντα διαθέσι- μες. Σε περίπτωση που παραδώσετε τη συσκευή σε άλλους, δώστε τους και το παρόν Εγχειρίδιο Οδηγι- ών χειρισμού / Υποδείξεων ασφαλείας. Δεν αναλαμ- βάνουμε καμία ευθύνη για ατυχήματα ή ζημιές που οφείλονται σε παράβλεψη αυτών των οδηγιών και των υποδείξεων ασφαλείας. Οι τροποποιήσεις στο μηχάνημα αποκλείουν κάθε ευ- θύνη του κατασκευαστή για όσες ζημιές προκύψουν

Παρά την ενδεδειγμένη χρήση, μπορεί ορισμένοι υπο- λειπόμενοι παράγοντες κινδύνου να μην εξαλείφονται πλήρως. Ανάλογα με την κατασκευή και τη δομή του μηχανήματος μπορεί να προκύψουν οι εξής κίνδυνοι:

• Επαφή με τη λεπίδα πριονιού στη μη καλυμμένη πε- ριοχή κοπής πριονιού.

• Τοποθέτηση του χεριού στην περιοχή της κινούμε- νης λεπίδας πριονιού (τραυματισμός από κόψιμο)

• Ανάκρουση με εκτίναξη αντικειμένων εργασίας και θραυσμάτων αυτών

• Θραύσεις λεπίδας πριονιού

• Εκτόξευση τμημάτων σκληρού μετάλλου ελαττω- ματικής λεπίδας πριονιού

• Βλάβες της ακοής σε περίπτωση μη χρήσης των απαιτούμενων μέσων προστασίας ακοής.

• Επιβλαβείς για την υγεία εκπομπή σκόνης ξύλων σε περίπτωση χρήσης σε κλειστούς χώρους. Έχετε υπόψη σας ότι οι συσκευές μας κανονικά δεν έχουν σχεδιαστεί για εμπορική, βιοτεχνική ή βιομη- χανική χρήση. Δεν αναλαμβάνουμε καμία ευθύνη αν η συσκευή χρησιμοποιηθεί σε εμπορικές, βιοτεχνικές ή βιομηχανικές επιχειρήσεις καθώς και σε παρόμοιες δραστηριότητες.

5. Υποδείξεις ασφαλείας

Γενικές υποδείξεις ασφαλείας για ηλεκτρικά εργα-

m ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Διαβάστε όλες τις υποδείξεις ασφαλείας, τις οδηγίες, τις απεικονίσεις και τα τε- χνικά χαρακτηριστικά που παρέχονται με το ηλε- κτρικό εργαλείο σας.

37. Αυλάκωση (ράγα αναστολέα)

39. Αυλάκωση (ράγα αναστολέα)

40. Αυλάκωση (τραπέζι πριονιού)

41. Καλώδιο ρεύματος δικτύου

• Προστατευτικό λεπίδας πριονιού

• Παράλληλος αναστολέας

• Εγκάρσιος αναστολέας

• Τμήματα τερματισμού και βίδες για την επέκταση

• Υλικά συναρμολόγησης

• Πολύγωνο κλειδί 19/10 mm

• Πολύγωνο κλειδί 7/8 mm

4. Ενδεδειγμένη χρήση

Το δισκοπρίονο πάγκου χρησιμεύει για διαμήκεις και εγκάρσιες κοπές (μόνο με εγκάρσιο αναστολέα) ξύλων κάθε είδους και πλαστικών υλικών, ανάλογα με το μέ- γεθος του μηχανήματος. Δεν επιτρέπεται να κόβονται κανενός είδους στρογγυλά ξύλα. Το μηχάνημα επιτρέπεται να χρησιμοποιείται μόνο όπως προβλέπεται. Κάθε χρήση πέραν αυτής θεω- ρείται μη ενδεδειγμένη. Για ζημιές ή τραυματισμούς οποιουδήποτε είδους προερχόμενες από αυτή, την ευθύνη φέρει ο χρήστης/χειριστής και όχι ο κατασκευ-

Επιτρέπεται να χρησιμοποιούνται μόνο λεπίδες πρι- ονιού που είναι κατάλληλες για το μηχάνημα (λεπίδες πριονιού HM ή CV). Απαγορεύεται η χρήση οποιουδή- ποτε είδους λεπίδων πριονιού και τροχών κοπής από ταχυχάλυβα (HSS). Συστατικό μέρος της ενδεδειγμένης χρήσης αποτελεί και η τήρηση των υποδείξεων ασφαλείας, καθώς και των οδηγιών συναρμολόγησης και υποδείξεων λει- τουργίας που υπάρχουν στις Οδηγίες χειρισμού. Τα άτομα που χειρίζονται και συντηρούν το μηχάνη- μα πρέπει να είναι εξοικειωμένα με αυτό και να έχουν διδαχθεί σχετικά με τους ενδεχόμενους κινδύνους. Πέ- ραν αυτού, πρέπει να τηρούνται με απόλυτη ακρίβεια οι ισχύοντες κανονισμοί πρόληψης ατυχημάτων. Πρέπει να τηρούνται και οι λοιποί κανόνες στους το- μείς της ιατρικής εργασίας και της τεχνικής ασφάλειας.www.scheppach.com

Κρατάτε το καλώδιο σύνδεσης μακριά από υπερβολική θερμοκρασία, λάδι, αιχμηρά άκρα ή κινούμενα μέρη. Τα καλώδια σύνδεσης που έχουν υποστεί ζημιά ή είναι μπερδεμένα αυξάνουν τον κίνδυνο ηλεκτρο-

e) Όταν εργάζεστε με ένα ηλεκτρικό εργαλείο σε υπαίθριο χώρο, χρησιμοποιείτε μόνο καλώ- δια επέκτασης που είναι και αυτά κατάλληλα για χρήση σε εξωτερικούς χώρους. Η χρήση καλωδίου επέκτασης κατάλληλου για χρήση σε εξωτερικούς χώρους μειώνει τον κίνδυνο ηλεκτρο-

f) Αν είναι αναπόφευκτη η λειτουργία του ηλε- κτρικού εργαλείου σε περιβάλλον με υγρασία, χρησιμοποιείτε ένα ρελέ προστασίας από ρεύμα διαρροής. Η χρήση ενός ρελέ προστασίας από ρεύμα διαρροής μειώνει τον κίνδυνο ηλεκτρο-

a) Πρέπει να είστε προσεκτικοί, να προσέχετε τι κάνετε και να χρησιμοποιείτε σύνεση κατά την εργασία με ένα ηλεκτρικό εργαλείο. Μη χρησιμοποιείτε ηλεκτρικό εργαλείο όταν είστε κουρασμένοι ή υπό την επήρεια ναρκωτικών, οινοπνεύματος ή φαρμάκων. Μία στιγμή απρο- σεξίας κατά τη χρήση του ηλεκτρικού εργαλείου μπορεί να οδηγήσει σε σοβαρούς τραυματισμούς. b) Φοράτε ατομικό εξοπλισμό προστασίας και πάντα προστατευτικά γυαλιά. Η χρήση ατομι- κού εξοπλισμού προστασίας, όπως μάσκας κατά της σκόνης, αντιολισθητικών υποδημάτων ασφα- λείας, προστατευτικού κράνους ή μέσων προστα- σίας ακοής, ανάλογα με το είδος και τη χρήση του ηλεκτρικού εργαλείου, μειώνει τον κίνδυνο τραυ-

c) Αποφεύγετε την ακούσια θέση σε λειτουργία. Να βεβαιώνεστε ότι το ηλεκτρικό εργαλείο είναι απενεργοποιημένο πριν το συνδέσετε στην τροφοδοσία ρεύματος και/ή συνδέσετε την επαναφορτιζόμενη μπαταρία, το πάρετε στα χέρια σας ή το μεταφέρετε. Αν κατά τη μετα- φορά του ηλεκτρικού εργαλείου έχετε το δάχτυλο στον διακόπτη ή αν συνδέσετε το εργαλείο στην τροφοδοσία ρεύματος ενώ είναι ενεργοποιημένο, μπορεί να προκληθούν ατυχήματα. d) Απομακρύνετε εργαλεία ρύθμισης ή κλειδιά βιδώματος πριν ενεργοποιήσετε το ηλεκτρικό

Από παραλείψεις στην τήρηση των ακόλουθων οδη- γιών ενδέχεται να προκληθεί ηλεκτροπληξία, φωτιά και/ή σοβαροί τραυματισμοί. Φυλάξτε όλες τις υποδείξεις ασφαλείας και τις οδη- γίες για μελλοντική χρήση. Ο όρος «ηλεκτρικό εργαλείο» που χρησιμοποιείται στις υποδείξεις ασφαλείας αναφέρεται σε ηλεκτρικά εργα- λεία που λειτουργούν με ρεύμα (με καλώδιο ρεύματος) ή σε ηλεκτρικά εργαλεία που λειτουργούν με επανα- φορτιζόμενες μπαταρίες (χωρίς καλώδιο ρεύματος).

1) Ασφάλεια χώρου εργασίας

a) Διατηρείτε την περιοχή εργασίας καθαρή και καλά φωτισμένη. Από ακαταστασία ή μη φωτι- σμένες περιοχές εργασίας μπορεί να προκληθούν

b) Μην εργάζεστε με το ηλεκτρικό εργαλείο σε δυνητικά εκρήξιμο περιβάλλον όπου βρίσκο- νται καύσιμα υγρά, αέρια ή σκόνες. Τα ηλε- κτρικά εργαλεία παράγουν σπινθήρες οι οποίοι μπορούν να προκαλέσουν ανάφλεξη της σκόνης ή των ατμών. c) Κατά τη χρήση του ηλεκτρικού εργαλείου κρα- τάτε μακριά παιδιά και άλλα άτομα. Σε περί- πτωση εκτροπής μπορεί να χάσετε τον έλεγχο του ηλεκτρικού εργαλείου.

2) Ασφάλεια χρήσης ηλεκτρικού ρεύματος

a) Το φις σύνδεσης του ηλεκτρικού εργαλείου πρέπει να ταιριάζει στην πρίζα. Δεν επιτρέπεται κανενός είδους τροποποίηση του φις. Μη χρησιμοποιείτε φις προσαρμογής με ηλεκτρικά εργαλεία που διαθέτουν προστα- σία μέσω γείωσης. Τα μη τροποποιημένα φις και οι κατάλληλες πρίζες μειώνουν τον κίνδυνο ηλε- κτροπληξίας. b) Αποφεύγετε την επαφή του σώματος με γει- ωμένες επιφάνειες όπως σε σωλήνες, θερμα- ντικά σώματα, ηλεκτρικές κουζίνες και ψυγεία. Όταν το σώμα σας είναι γειωμένο, υπάρχει αυξη- μένος κίνδυνος από ηλεκτροπληξία. c) Διατηρείτε τα ηλεκτρικά εργαλεία μακριά από βροχή ή υγρασία. Η διείσδυση νερού σε ένα ηλεκτρικό εργαλείο αυ- ξάνει τον κίνδυνο ηλεκτροπληξίας. d) Μην κακομεταχειρίζεστε το καλώδιο σύνδεσης για να μεταφέρετε ή να αναρτήσετε το ηλεκτρι- κό εργαλείο ή για να αποσυνδέσετε το φις από την πρίζα.www.scheppach.com

d) Φυλάσσετε μακριά από παιδιά τα ηλεκτρικά εργαλεία που δεν χρησιμοποιείτε. Μην αφήνε- τε να χρησιμοποιεί το ηλεκτρικό εργαλείο κα- νένα άτομο που δεν είναι εξοικειωμένο με αυτό ή δεν έχει διαβάσεις τις παρούσες οδηγίες. Τα ηλεκτρικά εργαλεία είναι επικίνδυνα, όταν χρησι- μοποιούνται από άπειρα άτομα. e) Φροντίζετε σχολαστικά τα ηλεκτρικά εργαλεία και το εργαλείο εργασίας. Ελέγχετε ότι λει- τουργούν απρόσκοπτα και δεν κολλάνε τα κι- νούμενα μέρη, αν υπάρχουν εξαρτήματα που έχουν σπάσει ή έχουν υποστεί ζημιά τέτοια που να επηρεάζεται η λειτουργία του ηλεκτρι- κού εργαλείου. Αναθέτετε πριν τη χρήση του ηλεκτρικού ερ- γαλείου την επισκευή των εξαρτημάτων που έχουν υποστεί ζημιά. Πολλά ατυχήματα έχουν την αιτία τους σε κακοσυντηρημένα ηλεκτρικά

f) Διατηρείτε τα εργαλεία κοπής αιχμηρά και κα- θαρά. Τα προσεκτικά φροντισμένα εργαλεία κο- πής με κοφτερές αιχμές έχουν μικρότερη τάση για σφήνωμα και είναι ευκολότερο να καθοδηγηθούν. g) Χρησιμοποιείτε το ηλεκτρικό εργαλείο, τα αξε- σουάρ, τα εργαλεία εργασίας κλπ. σύμφωνα με τις παρούσες οδηγίες. Λαμβάνετε επίσης υπόψη τις συνθήκες εργασίας και την εργασία που πρόκειται να εκτελεστεί. Η χρήση ηλεκτρι- κών εργαλείων για εφαρμογές άλλες από τις προ- βλεπόμενες μπορεί να οδηγήσει σε επικίνδυνες καταστάσεις. h) Κρατάτε τις λαβές και τις επιφάνειες κρατή- ματος στεγνές, καθαρές και απαλλαγμένες από λάδια και γράσα. Οι ολισθηρές λαβές και επιφάνειες κρατήματος δεν επιτρέπουν ασφαλή χειρισμό και έλεγχο του ηλεκτρικού εργαλείου σε απρόβλεπτες καταστάσεις.

a) Αναθέτετε την επισκευή του ηλεκτρικού ερ- γαλείου μόνο σε πιστοποιημένο ειδικευμένο προσωπικό και μόνο με γνήσια ανταλλακτικά. Με αυτόν τον τρόπο εξασφαλίζετε ότι θα διατηρεί- ται η ασφάλεια του ηλεκτρικού εργαλείου. m ΠΡΟΕΙΔΟΠΟΙΗΣΗ Αυτό το ηλεκτρικό εργαλείο παράγει ένα ηλεκτρομαγνη- τικό πεδίο κατά τη διάρκεια της λειτουργίας του. Αυτό το πεδίο υπό ορισμένες περιστάσεις μπορεί να επηρεάσει ενεργά ή παθητικά ιατρικά εμφυτεύματα. Ένα εργαλείο ή κλειδί το οποίο βρίσκεται σε ένα περιστρεφόμενο μέρος του ηλεκτρικού εργαλείου μπορεί να προκαλέσει τραυματισμούς. e) Αποφεύγετε οποιαδήποτε αφύσικη στάση σώματος. Να φροντίζετε για ασφαλή στήριξη στα πόδια σας και να διατηρείτε πάντα την ισορροπία σας. Με αυτόν τον τρόπο μπορείτε να ελέγχετε καλύτερα το ηλεκτρικό εργαλείο σε μη αναμενόμενες καταστάσεις. f) Φοράτε κατάλληλο ρουχισμό. Μη φοράτε φαρ- διά ρούχα ή κοσμήματα. Κρατάτε τα μαλλιά και τα ρούχα μακριά από κινούμενα μέρη. Τα ρούχα με φαρδιά εφαρμογή, τα κοσμήματα ή τα μακριά μαλλιά μπορεί να πιαστούν από κινούμε-

g) Αν μπορούν να εγκατασταθούν διατάξεις αναρρόφησης και συλλογής σκόνης, αυτές πρέπει να είναι συνδεδεμένες και να χρησι- μοποιούνται σωστά. Η χρήση μιας διάταξης αναρρόφησης σκόνης μπορεί να μειώσει τους κιν- δύνους από τη σκόνη. h) Μην έχετε ψευδή αίσθηση της ασφάλειας και μην αψηφάτε τους κανόνες ασφαλείας για ηλεκτρικά εργαλεία, ακόμα και αν έχετε εξοι- κειωθεί με το ηλεκτρικό εργαλείο μετά από επανειλημμένη χρήση του. Οι απρόσεκτοι χει- ρισμοί μπορούν σε κλάσματα του δευτερολέπτου να επιφέρουν σοβαρούς τραυματισμούς.

4) Χρήση και μεταχείριση του ηλεκτρικού εργαλείου

a) Μην υπερφορτώνετε το ηλεκτρικό εργαλείο. Χρησιμοποιείτε για την εργασία σας το ηλε- κτρικό εργαλείο που προορίζεται για αυτή. Με το κατάλληλο ηλεκτρικό εργαλείο εργάζεστε καλύτερα και ασφαλέστερα στην προβλεπόμενη περιοχή ισχύος. b) Μη χρησιμοποιήσετε ποτέ ηλεκτρικό εργαλείο του οποίου ο διακόπτης παρουσιάζει βλάβη. Ένα ηλεκτρικό εργαλείο που δεν μπορεί πλέον να ενεργοποιηθεί ή να απενεργοποιηθεί, είναι επικίν- δυνο και πρέπει να επισκευαστεί. c) Αφαιρέστε το φις από την πρίζα και/ή αφαιρέ- στε την αφαιρούμενη επαναφορτιζόμενη μπα- ταρία, πριν πραγματοποιήσετε ρυθμίσεις στη συσκευή, αλλάξετε εργαλείο εργασίας ή αφή- σετε στην άκρη το ηλεκτρικό εργαλείο. Αυτό το μέτρο προφύλαξης αποτρέπει την αθέλητη εκκί- νηση του ηλεκτρικού εργαλείου.www.scheppach.com

Σε κοπές σε αντικείμενα εργασίας τα οποία είναι πολύ μικρού μήκους για να μπορεί να εμπλακεί η σφήνα σχισίματος, τότε η σφήνα σχισίματος δεν θα έχει αποτέλεσμα. Υπό αυτές τις συνθήκες η σφήνα σχισίματος δεν μπορεί να εμποδίσει τυχόν

g) Χρησιμοποιείτε λεπίδα πριονιού κατάλληλη για τη σφήνα σχισίματος. Για να έχει σωστό αποτέλεσμα η σφήνα σχισίματος, πρέπει η διάμε- τρος της λεπίδας πριονιού να ταιριάζει στην αντί- στοιχη σφήνα σχισίματος, ο κορμός της λεπίδας πριονιού να είναι πιο λεπτός από τη σφήνα σχισί- ματος και το πλάτος των δοντιών να είναι μεγαλύ- τερο από το πάχος της σφήνας σχισίματος. Υποδείξεις ασφαλείας για διαδικασίες κοπής με

a) m ΚΙΝΔΥΝΟΣ: Ποτέ μην τοποθετείτε τα δάκτυ- λα και τα χέρια σας κοντά στη λεπίδα πριονιού ή στην περιοχή κοπής πριονιού. Μία στιγμή απροσεξίας ή ένα γλίστρημα θα μπο- ρούσε να κατευθύνει το χέρι σας προς τη λεπίδα πριονιού και να επιφέρει σοβαρούς τραυματι-

b) Τροφοδοτείτε το αντικείμενο εργασίας στη λε- πίδα πριονιού μόνο αντίθετα με τη φορά περι- στροφής της λεπίδας πριονιού. Η τροφοδότηση του αντικειμένου εργασίας στην ίδια κατεύθυνση με τη φορά περιστροφής της λε- πίδας πριονιού πάνω από τον πάγκο πριονιού, μπορεί να προκαλέσει έλξη του αντικειμένου ερ- γασίας και του χεριού σας στη λεπίδα πριονιού. c) Σε διαμήκεις κοπές μη χρησιμοποιείτε ποτέ τον αναστολέα φαλτσοκοπής για την τρο- φοδοσία του αντικειμένου εργασίας, και σε εγκάρσιες κοπές ποτέ μη χρησιμοποιείτε μαζί με τον αναστολέα φαλτσοκοπής επιπλέον τον παράλληλο αναστολέα για ρύθμιση μήκους. Η ταυτόχρονη καθοδήγηση του αντικειμένου εργα- σίας με τον παράλληλο αναστολέα και τον ανα- στολέα φαλτσοκοπής αυξάνει την πιθανότητα να σφηνώσει η λεπίδα πριονιού και να προκύψει

d) Κατά τις διαμήκεις κοπές, ασκείτε πάντα τη δύ- ναμη τροφοδοσίας στο αντικείμενο εργασίας ανάμεσα στη ράγα αναστολέα και στη λεπίδα πριονιού. Χρησιμοποιείτε μια ράβδο ώθησης, αν η απόσταση ανάμεσα στη ράγα αναστολέα και στη λεπίδα πριονιού είναι μικρότερη από 150 mm, και ένα μπλοκ ώθησης αν η απόστα- ση είναι μικρότερη από 50 mm. Για να μειώσετε τον κίνδυνο σοβαρών ή θανατηφόρων τραυματισμών, συνιστούμε σε άτομα με ιατρικά εμφυ- τεύματα να συμβουλεύονται το γιατρό τους και τον κατα- σκευαστή του ιατρικού εμφυτεύματος, πριν το χειρισμό του ηλεκτρικού εργαλείου. Υποδείξεις ασφαλείας για δισκοπρίονα πάγκου Υποδείξεις ασφαλείας σχετικά με καλύμματα προ-

a) Αφήνετε τα προστατευτικά καλύμματα εγκα- τεστημένα. Τα προστατευτικά καλύμματα πρέπει να είναι σε λειτουργική κατάσταση και σωστά εγκατεστημένα. Τα προστατευτικά καλύμματα που έχουν λασκά- ρει, έχουν υποστεί ζημιά ή δεν λειτουργούν σωστά πρέπει να επισκευάζονται ή να αντικαθίστανται. b) Για τομές διαχωρισμού χρησιμοποιείτε πάντα το προστατευτικό κάλυμμα λεπίδας πριονιού και τη σφήνα σχισίματος. Για τομές διαχωρισμού στις οποίες η λεπίδα πριο- νιού κόβει όλο το πάχος του αντικειμένου εργασίας, το προστατευτικό κάλυμμα και οι άλλες διατάξεις ασφαλείας μειώνουν τον κίνδυνο τραυματισμών. c) Μετά την ολοκλήρωση διαδικασιών εργασί- ας (π.χ. δημιουργία εντομών, αυλακώσεων ή κοπή με γύρισμα του αντικειμένου εργασίας) στις οποίες απαιτείται η απομάκρυνση του προστατευτικού καλύμματος και/ή σφήνας σχισίματος, πάντα στερεώνετε πάλι και χωρίς καθυστέρηση το σύστημα προστασίας. Το προστατευτικό κάλυμμα μειώνει τον κίνδυνο τραυματισμών. d) Πριν την ενεργοποίηση του ηλεκτρικού εργα- λείου βεβαιώνεστε ότι η λεπίδα πριονιού δεν έρχεται σε επαφή με το προστατευτικό κάλυμ- μα, τη σφήνα σχισίματος ή το αντικείμενο ερ-

Η κατά λάθος επαφή αυτών των εξαρτημάτων με τη λεπίδα πριονιού μπορεί να επιφέρει επικίνδυνη

e) Ευθυγραμμίστε τη σφήνα σχισίματος σύμφω- να με την περιγραφή στις παρούσες οδηγίες χρήσης. Λανθασμένες αποστάσεις, θέση και ευ- θυγράμμιση μπορεί να είναι λόγοι που η σφήνα σχισίματος δεν θα μπορέσει να εμποδίσει αποτε- λεσματικά μια περίπτωση ανάκρουσης. f) Για να μπορεί να λειτουργήσει η σφήνα σχισί- ματος, πρέπει να μπορεί να δράσει πάνω στο αντικείμενο εργασίας.www.scheppach.com

k) Μην απομακρύνετε το κομμένο υλικό όταν εί- ναι σε κίνηση το πριόνι. Το κομμένο υλικό μπο- ρεί να ακινητοποιηθεί ανάμεσα στη λεπίδα πριο- νιού και στη ράγα αναστολέα ή να ακινητοποιηθεί μέσα στο προστατευτικό κάλυμμα και κατά την απομάκρυνση τα τραβήξει τα δάχτυλά σας στη λεπίδα πριονιού. Απενεργοποιήστε το πριόνι και περιμένετε να ακινητοποιηθεί πλήρως η λεπίδα πριονιού, πριν απομακρύνετε το υλικό. l) Για διαμήκεις κοπές σε αντικείμενα εργασίας που είναι λεπτότερα από 2 mm χρησιμοποι- είτε έναν πρόσθετο παράλληλο αναστολέα ο οποίος έχει επαφή με την επιφάνεια του τρα- πεζιού. Τα λεπτά αντικείμενα εργασίας μπορεί να σφηνώσουν κάτω από τον παράλληλο αναστολέα και να επιφέρουν ανάκρουση. Ανάκρουση − Αιτίες και αντίστοιχες Υποδείξεις ασφαλείας Ανάκρουση είναι η απότομη αντίδραση του αντικειμέ- νου εργασίας λόγω λεπίδας πριονιού που έχει ακινη- τοποιηθεί ή σφηνώσει, ή μιας λοξής κοπής στο αντικεί- μενο εργασίας σε σχέση με τη λεπίδα πριονιού ή όταν ένα μέρος του αντικειμένου εργασίας έχει σφηνώσει ανάμεσα στη λεπίδα πριονιού και στον παράλληλο αναστολέα ή σε άλλο σταθερό αντικείμενο. Στις περισσότερες περιπτώσεις σε περίπτωση μιας ανάκρουσης το αντικείμενο εργασίας πιάνεται από το πίσω τμήμα της λεπίδας πριονιού, ανυψώνεται από το τραπέζι πριονιού και εκσφενδονίζεται προς την κα- τεύθυνση του χειριστή. Μια ανάκρουση είναι συνέπεια ακατάλληλης ή λανθασμένης χρήσης του δισκοπρίο- νου πάγκου. Μπορεί να αποτραπεί με κατάλληλα μέ- τρα προφύλαξης, όπως περιγράφεται παρακάτω. a) Ποτέ μη στέκεστε σε ευθεία γραμμή με τη λεπί- δα πριονιού. Παραμένετε πάντα στην πλευρά της λεπίδας πριονιού στην οποία βρίσκεται και η ράγα αναστολέα.Σε περίπτωση ανάκρουσης, μπορεί το αντικείμενο εργασίας να εκσφενδονιστεί με υψηλή ταχύτητα προς άτομα τα οποία βρίσκο- νται μπροστά και σε ευθεία με τη λεπίδα πριονιού. b) Ποτέ μην περνάτε το χέρι σας πάνω ή πίσω από τη λεπίδα πριονιού για να τραβήξετε ή να υποστηρίξετε το αντικείμενο εργασίας. Αυτό μπορεί να προκαλέσει αθέλητη επαφή με τη λεπίδα πριονιού ή επιπλέον να προκαλέσει ανά- κρουση η οποία θα τραβήξει τα δάχτυλά σας στη λεπίδα πριονιού. Αυτού του είδους τα βοηθητικά μέσα εργασίας βοηθούν να παραμένει το χέρι σας σε απόσταση ασφαλείας από τη λεπίδα πριονιού. e) Χρησιμοποιείτε μόνο τη ράβδο ώθησης που παρέχει ο κατασκευαστής με τη συσκευή ή μία που έχει κατασκευαστεί σύμφωνα με τις οδη-

Η ράβδος ώθησης φροντίζει για επαρκή απόστα- ση ανάμεσα στο χέρι σας και τη λεπίδα πριονιού. f) Ποτέ μη χρησιμοποιείτε ράβδο ώθησης που έχει υποστεί ζημιά ή που έχει κοπεί από το

Μια ράβδος ώθησης που έχει υποστεί ζημιά μπο- ρεί να σπάσει και ως αποτέλεσμα να καταλήξει το χέρι σας στη λεπίδα πριονιού. g) Μην εργάζεστε "στο χέρι". Χρησιμοποιείτε πάντα τον παράλληλο αναστολέα ή τον ανα- στολέα φαλτσοκοπής για να τοποθετείτε και να καθοδηγείτε το αντικείμενο εργασίας. "Στο χέρι" σημαίνει ότι χρησιμοποιούνται τα χέρια για να στηρίζεται ή να καθοδηγείται το αντι- κείμενο εργασίας αντί να χρησιμοποιείται ο παράλληλος αναστολέας ή ο αναστολέας φαλ-

Η κοπή με το χέρι οδηγεί σε λανθασμένη ευθυ- γράμμιση, σφήνωμα και ανάκρουση. h) Ποτέ μην περνάτε τα χέρια σας γύρω ή πάνω από μια περιστρεφόμενη λεπίδα πριονιού. Περνώντας το χέρι σας προς το αντικείμενο εργα- σίας μπορεί να προκαλέσετε αθέλητη επαφή με την περιστρεφόμενη λεπίδα πριονιού.

i) Στηρίζετε μεγάλου μήκους και/ή πλάτους αντι-

κείμενα εργασίας πίσω και/ή πλευρικά του τραπεζιού πριονιού, ώστε να μπορούν να πα- ραμένουν οριζόντια Τα μεγάλου μήκους και/ή πλάτους αντικείμενα εργασίας έχουν την τάση να κάμπτονται προς τα κάτω στα άκρα του τραπεζιού πριονιού και αυτό επιφέρει απώλεια του ελέγχου, σφήνωμα της λε- πίδας πριονιού και ανάκρουση. j) Τροφοδοτείτε ομαλά το αντικείμενο εργασί- ας. Μην κάμπτετε ή συστρέφετε το αντικείμε- νο εργασίας. Σε περίπτωση που σφηνώσει η λεπίδα πριονιού, απενεργοποιήστε άμεσα το ηλεκτρικό εργαλείο, αποσυνδέστε το φις ρευ- ματοληψίας από την πρίζα και εξαλείψτε την αιτία του σφηνώματος. Το σφήνωμα της λεπίδας πριονιού στο αντικείμε- νο εργασίας μπορεί να προκαλέσει ανάκρουση, ή ακινητοποίηση του κινητήρα.www.scheppach.com

Η λεπίδα πριονιού θα μπορούσε να πιαστεί σε ένα ή περισσότερα από τα μέρη και να προκαλέ- σει ανάκρουση. j) Αν θέλετε να θέσετε πάλι σε λειτουργία ένα πριόνι η λεπίδα πριονιού του οποίου βρί- σκεται ήδη μέσα στο αντικείμενο εργασίας, κεντράρετε τη λεπίδα πριονιού στην εντομή κοπής με πριόνι με τρόπο ώστε τα δόντια του πριονιού να μην έχουν συμπλεχτεί με το αντι- κείμενο εργασίας. Αν σφηνώσει η λεπίδα πριο- νιού, μπορεί να ανυψώσει το αντικείμενο εργασί- ας και να προκαλέσει ανάκρουση, όταν τεθεί πάλι σε λειτουργία το πριόνι. k) Διατηρείτε τις λεπίδες πριονιού καθαρές, αιχ- μηρές και με επαρκώς ρυθμισμένα δόντια. Μη χρησιμοποιείτε ποτέ λεπίδες πριονιού που έχουν στραβώσει ή λεπίδες πριονιού με δό- ντια που φέρουν ρωγμές ή είναι σπασμένα. Οι λεπίδες πριονιού που είναι αιχμηρές και έχουν σωστά ρυθμισμένα δόντια περιορίζουν το σφήνω- μα, το μπλοκάρισμα και την ανάκρουση. Υποδείξεις ασφαλείας για τον χειρισμό δισκοπρίονων πάγκου a) Απενεργοποιήστε το δισκοπρίονο πάγκου και αποσυνδέστε το από το δίκτυο ρεύματος πριν απομακρύνετε το ένθετο τραπεζιού, αλλάξετε τη λεπίδα πριονιού, πραγματοποιήσετε ρυθ- μίσεις στη σφήνα σχισίματος ή στο κάλυμμα προστασίας της λεπίδας πριονιού και όταν αφήνετε το μηχάνημα χωρίς επιτήρηση. Τα μέτρα προφύλαξης χρησιμεύουν για την απο- φυγή ατυχημάτων. b) Ποτέ μην αφήσετε το δισκοπρίονο πάγκου να λειτουργεί χωρίς επιτήρηση. Απενεργοποιή- στε το ηλεκτρικό εργαλείο και μην απομακρυν- θείτε από αυτό πριν ακινητοποιηθεί πλήρως. Ένα πριόνι που είναι σε λειτουργία χωρίς επιτήρη- ση αποτελεί έναν μη ελεγχόμενο κίνδυνο. c) Εγκαταστήστε το δισκοπρίονο πάγκου σε μια θέση η οποία είναι οριζόντια και καλά φωτισμέ- νη και όπου μπορείτε να στέκεστε με ασφάλεια και να διατηρείτε την ισορροπία σας. Η θέση εγκατάστασης πρέπει να προσφέρει επαρκή χώρο για να μπορείτε να χειρίζεστε καλά αντι- κείμενα εργασίας του μεγέθους που χρειάζεστε. Παράγοντες όπως η ακαταστασία, οι μη φωτισμέ- νοι χώροι εργασίας και ένα μη ομαλό και οριζόντιο ή ένα ολισθηρό δάπεδο μπορούν να επιφέρουν

c) Ποτέ μη συγκρατείτε και πιέζετε πάνω στην περιστρεφόμενη λεπίδα πριονιού το αντικεί- μενο εργασίας που κόβετε. Η πίεση πάνω στη λεπίδα πριονιού του αντικει- μένου εργασίας που κόβετε μπορεί να επιφέρει σφήνωμα και ανάκρουση. d) Ευθυγραμμίζετε τη ράγα αναστολέα παράλλη- λα με τη λεπίδα πριονιού. Μια μη ευθυγραμμισμένη ράγα αναστολέα πιέζει το αντικείμενο εργασίας πάνω στη λεπίδα πριο- νιού και δημιουργεί ανάκρουση. e) Όταν πραγματοποιείτε μη διαμπερείς κοπές (π.χ. δημιουργία εντομών, εγκοπών στερέω- σης ή εκ νέου πριονισμό τομών) χρησιμοποι- είτε ένα κτένι ώθησης για να καθοδηγείτε το αντικείμενο εργασίας σε επαφή με το τραπέζι και τη ράγα αναστολέα. Με ένα κτένι ώθησης μπορείτε να ελέγξετε καλύ- τερα το αντικείμενο εργασίας σε περίπτωση ανά-

f) Προσέχετε ιδιαίτερα κατά την κοπή σε τυφλές περιοχές αντικειμένων εργασίας που έχουν συναρμολογηθεί μαζί. Η λεπίδα πριονιού καθώς βυθίζεται μπορεί να κόψει αντικείμενα που μπορεί να προκαλέσουν

g) Υποστηρίζετε τα μεγάλου μεγέθους φύλλα υλι- κού, για να αποφύγετε τον κίνδυνο ανάκρου- σης από σφήνωμα της λεπίδας πριονιού. Οι μεγάλου μεγέθους πλάκες μπορεί να κάμπτο- νται υπό την επίδραση του ίδιου τους του βάρους. Γενικά οι πλάκες πρέπει να στηρίζονται στις πε- ριοχές όπου προεξέχουν από την επιφάνεια του

h) Προσέχετε ιδιαίτερα κατά την κοπή με το πρι- όνι αντικειμένων εργασίας τα οποία έχουν συστραφεί, έχουν ρόζους, έχουν στραβώσει ή δεν διαθέτουν μια ευθεία ακμή με την οποία μπορούν να καθοδηγηθούν με έναν αναστο- λέα φαλτσοκοπής ή κατά μήκος μιας ράγας

Ένα αντικείμενο εργασίας που έχει στραβώσει, έχει ρόζους ή έχει συστραφεί δεν είναι ευσταθές και οδηγεί σε λανθασμένη ευθυγράμμιση της το- μής με τη λεπίδα πριονιού, σε σφήνωμα και σε

i) Ποτέ μην κόβετε με το πριόνι περισσότερα

από ένα αντικείμενα εργασίας που έχουν στοι- βαχτεί το ένα πάνω στο άλλο ή το ένα πίσω από το άλλο.www.scheppach.com

Αν αναφέρεται, τηρείτε την περιοχή αριθμού

3. Τηρείτε τη φορά περιστροφής του κινητήρα και

της λεπίδας πριονιού.

4. Μη χρησιμοποιήσετε οποιοδήποτε εργαλείο ερ-

γασίας παρουσιάζει ρωγμές. Αποσύρετε από τη χρήση οποιοδήποτε εργαλείο εργασίας παρουσι- άζει ρωγμές. Δεν επιτρέπεται επισκευή.

5. Καθαρίζετε τις επιφάνειες σύσφιξης από βρομιές,

γράσα, λάδια και νερό.

6. Μη χρησιμοποιείτε δακτυλίους ή χιτώνια μείωσης

για τη μείωση της διαμέτρου οπών σε λεπίδες δι- σκοπρίονου.

7. Προσέχετε ώστε οι σταθεροί δακτύλιοι μείωσης

για την ασφάλιση του εργαλείου εργασίας να έχουν την ίδια διάμετρο και τουλάχιστον το 1/3 της διαμέτρου κοπής.

8. Να βεβαιώνεστε ότι οι στερεωμένοι δακτύλιοι μεί-

ωσης είναι παράλληλοι μεταξύ τους.

9. Χειρίζεστε με προσοχή τα εργαλεία εργασίας. Φυ-

λάσσετέ τα καλύτερα στην αρχική τους συσκευ- ασία ή σε ειδικές θήκες. Φοράτε προστατευτικά γάντια, για βελτιωμένη ασφάλεια κρατήματος και μειωμένο κίνδυνο τραυματισμού.

10. Πριν τη χρήση των εργαλείων εργασίας να βεβαι-

ώνεστε ότι όλες οι προστατευτικές διατάξεις είναι σωστά στερεωμένες.

11. Διασφαλίζετε πριν τη χρήση, ότι το χρησιμοποι-

ούμενο εργαλείο εργασίας συμμορφώνεται με τις τεχνικές απαιτήσεις αυτού του ηλεκτρικού εργα- λείου και είναι σωστά στερεωμένο.

12. Χρησιμοποιείτε τη συμπεριλαμβανόμενη λεπίδα

πριονιού μόνο για εργασίες κοπής σε ξύλο, ποτέ για επεξεργασία μετάλλων.

13. Χρησιμοποιείτε τη σωστή λεπίδα πριονιού για το

υλικό που επεξεργάζεστε.

14. Χρησιμοποιείτε μόνο λεπίδα πριονιού με διάμε-

τρο που αντιστοιχεί στα στοιχεία που αναφέρο- νται πάνω στο πριόνι.

15. Χρησιμοποιείτε μόνο λεπίδες πριονιού οι οποίες

φέρουν σήμανση ίσου ή υψηλότερου αριθμού στρο- φών σε σχέση με αυτή στο ηλεκτρικό εργαλείο.

16. Χρησιμοποιείτε μόνο λεπίδες πριονιού που συ-

νιστά ο κατασκευαστής, οι οποίες, αν προβλέ- πονται για την κοπή ξύλου ή παρόμοιων υλικών, συμμορφώνονται με το πρότυπο EN 847-1.

17. Φοράτε κατάλληλο ατομικό εξοπλισμό προστασί-

ας, όπως π.χ.: – προστασία ακοής, – προστατευτικά γάντια κατά τον χειρισμό λαμών

d) Απομακρύνετε τακτικά τα μεγάλα πριονίδια και το λεπτό πριονίδι κάτω από το τραπέζι πριονιού και/ή από το σύστημα αναρρόφησης σκόνης. Το πριονίδι που συσσωρεύεται είναι καύσιμο και μπορεί να αυταναφλεγεί. e) Ασφαλίζετε το δισκοπρίονο πάγκου. Ένα δισκοπρίονο πάγκου που δεν έχει ασφαλι- στεί κανονικά μπορεί να μετακινηθεί ή να υποστεί

f) Απομακρύνετε εργαλεία ρύθμισης, υπολείμ- ματα ξύλου κλπ. από το δισκοπρίονο πάγκου πριν το ενεργοποιήσετε. Τυχόν εκτροπή ή ενσφήνωση μπορεί να είναι επι-

g) Χρησιμοποιείτε πάντα λεπίδες πριονιού με σωστό μέγεθος και την κατάλληλη οπή υπο- δοχής (π.χ. σχήματος ρόμβου ή στρογγυλή). Λεπίδες πριονιού που δεν ταιριάζουν στα εξαρ- τήματα εγκατάστασης που διαθέτει το πριόνι, κινούνται έκκεντρα και επιφέρουν απώλεια του

h) Ποτέ μη χρησιμοποιήσετε υλικά εγκατάστα- σης λεπίδας πριονιού, όπως π.χ. φλάντζες, ροδέλες στήριξης, βίδες ή παξιμάδια, που έχουν υποστεί ζημιά ή είναι λανθασμένα. Αυτού του είδους το υλικό εγκατάστασης λεπίδας πριονιού έχει κατασκευαστεί ειδικά για το πριόνι σας, για ασφαλή λειτουργία και βέλτιστη απόδοση.

i) Ποτέ μην ανεβαίνετε πάνω στο δισκοπρίονο

πάγκου και μην το χρησιμοποιείτε για σκαλο-

Μπορεί να προκύψουν σοβαροί τραυματισμοί αν ανατραπεί το ηλεκτρικό εργαλείο ή αν έρθετε κατά λάθος σε επαφή με τη λεπίδα πριονιού. j) Βεβαιωθείτε ότι η λεπίδα πριονιού έχει εγκατα- σταθεί ώστε να έχει τη σωστή φορά περιστρο- φής. Μη χρησιμοποιείτε τροχούς λείανσης ή συρματόβουρτσες με το δισκοπρίονο πάγκου. Η ακατάλληλη εγκατάσταση της λεπίδας πριονιού ή η χρήση μη συνιστώμενου αξεσουάρ μπορεί να επιφέρει σοβαρούς τραυματισμούς. Υποδείξεις ασφαλείας για το χειρισμό λεπίδων

1. Χρησιμοποιείτε εργαλεία εργασίας μόνον όταν

έχετε επαρκή εξοικείωση με τον χειρισμό τους.

2. Τηρείτε τον περιορισμό του μέγιστου αριθμού

στροφών. Δεν επιτρέπεται η υπέρβαση του μέ- γιστου αριθμού στροφών που αναφέρεται πάνω στο εργαλείο εργασίας.www.scheppach.com

Αριθμός στροφών χωρίς φορτίο n

Λεπίδα πριονιού από σκληρό μέταλλο .....................................ø 210 x ø 30 x 2,6 mm Αριθμός δοντιών .......................................................24 Πάχος σφήνας σχισίματος ...............................2,0 mm Ελάχ. διαστάσεις αντικειμένου εργασίας Π x Μ x Υ ............................. 10 x 50 x 1 mm Μέγεθος τραπεζιού................................485 x 445 mm Επέκταση τραπεζιού ............................. 485 x 515 mm Μέγεθος τραπεζιού, μέγ. .......................485 x 630 mm Ύψος κοπής, μέγ. στις 45° ................................45 mm Ύψος κοπής, μέγ. στις 0° ..................................48 mm Στρεφόμενη λεπίδα πριονιού ............. 0-45° αριστερά Σύνδεση αναρρόφησης ..................................ø 35 mm Βάρος ........................................................... περ. 14 kg Μέγεθος μηχανήματος (με επέκταση) Π x Μ x Υ .............. 485 x 630 x 440 mm *S1: Συνεχής λειτουργία με σταθερή καταπόνηση **S6 25%: Συνεχής λειτουργία με διαλείπον περιοδικό φορτίο (δι- άρκεια λειτουργίας 10 λεπτά) Για να μην θερμανθεί ανεπίτρεπτα, ο κινητήρας επι- τρέπεται για 25% του χρόνου λειτουργίας να λειτουρ- γεί με την καθορισμένη ονομαστική ισχύ και κατόπιν πρέπει για 75% της διάρκειας λειτουργίας να συνεχίσει να λειτουργεί χωρίς φορτίο.

Οι τιμές θορύβου μετρήθηκαν βάσει του προτύπου EN

Στάθμη ηχητικής πίεσης L

..............................87,5 dB Αβεβαιότητα K

........................... 100,5 dB Αβεβαιότητα K

.....................................................3 dB Φοράτε προστασία ακοής. Η επίδραση του θορύβου ενδέχεται να προκαλέσει απώλεια ακοής. Συνολικές τιμές κραδασμών (διανυ- σματικό άθροισμα τριών κατευθύνσεων) υπολογισμέ- νη κατά ΕΝ 62841. ΥΠΟΔΕΙΞΗ: Οι αναφερόμενες τιμές εκπομπών θορύ- βου έχουν μετρηθεί σύμφωνα με μια πρότυπη διαδι- κασία εξέτασης και μπορούν να χρησιμοποιηθούν για τη σύγκριση ενός ηλεκτρικού εργαλείου με ένα άλλο. Οι αναφερόμενες τιμές εκπομπών θορύβου μπορούν να χρησιμοποιηθούν και για μια προσωρινή αξιολόγη- ση της καταπόνησης.

18. Χρησιμοποιείτε μόνο λεπίδες πριονιού που συνι-

στά ο κατασκευαστής, οι οποίες συμμορφώνονται με το πρότυπο EN 847-1. Προειδοποίηση! Κατά την αλλαγή της λεπίδας πριονιού προσέχετε το πλάτος κοπής να μην είναι μικρότερο και το πάχος κορμού της λεπίδας πριονιού να μην είναι μεγαλύ- τερο από το πάχος της σφήνας σχισίματος!

19. Αποφεύγετε κατά την κοπή ξύλου και πλαστικών

την υπερθέρμανση των δοντιών του πριονιού. Μειώνετε την ταχύτητα προώθησης, για να απο- φύγετε τήξη του πλαστικού. Υπολειπόμενοι κίνδυνοι Το ηλεκτρικό εργαλείο έχει κατασκευαστεί σύμ- φωνα με τις τελευταίες εξελίξεις της τεχνολογίας και βάσει των καθιερωμένων τεχνικών κανόνων ασφαλείας. Κατά την εργασία ενδέχεται παρόλα αυτά να παρουσιαστούν μεμονωμένοι υπολειπό- μενοι κίνδυνοι.

• Κίνδυνος για την υγεία από ηλεκτρικό ρεύμα σε πε- ρίπτωση χρήσης ακατάλληλων καλωδίων ηλεκτρι- κής σύνδεσης.

• Παρά όλες τις προφυλάξεις που έχουν ληφθεί εν- δέχεται πέραν αυτών να υπάρχουν μη προφανείς υπολειπόμενοι κίνδυνοι.

• Οι υπολειπόμενοι κίνδυνοι μπορούν να ελαχιστο- ποιηθούν όταν τηρούνται οι "Υποδείξεις ασφαλεί- ας" και η "Ενδεδειγμένη χρήση", καθώς και οι οδηγί- ες χειρισμού στην ολότητά τους.

• Μην καταπονείτε άσκοπα το μηχάνημα: η πολύ ισχυρή πίεση κατά την κοπή προξενεί γρήγορα ζημιά στη λεπίδα πριονιού. Αυτό μπορεί να προκα- λέσει υποβάθμιση της απόδοσης του μηχανήματος κατά την επεξεργασία και μειωμένη ακρίβεια κοπής.

• Αποφεύγετε αθέλητη θέση σε λειτουργία του μηχανή- ματος: κατά την εισαγωγή του φις στην πρίζα δεν επι- τρέπεται να είναι πατημένο το μπουτόν λειτουργίας.

• Χρησιμοποιείτε το εργαλείο που συνιστάται στο πα- ρόν εγχειρίδιο. Έτσι απολαμβάνετε πάντα τη μέγι- στη απόδοση από το πριόνι σας.

• Κρατάτε τα χέρια σας μακριά από την περιοχή ερ- γασίας, όταν είναι σε λειτουργία το μηχάνημα.

• Πριν πραγματοποιήσετε εργασίες ρύθμισης ή συ- ντήρησης, διακόψτε τη λειτουργία της συσκευής και αποσυνδέστε το φις ρευματοληψίας από την πρίζα.

6. Τεχνικά χαρακτηριστικά

Μοτέρ εναλλασσόμενου ρεύματος 220-240 V~ 50 Hz Κατανάλωση ισχύος ............................... 1200 W (S1*) 1500 W (S6 25%**)www.scheppach.com

• Πριν πατήσετε το διακόπτη ενεργοποίησης/ απε- νεργοποίησης, βεβαιωθείτε ότι η λεπίδα πριονιού έχει εγκατασταθεί σωστά και τα κινητά μέρη μπο- ρούν να κινούνται εύκολα.

• Βεβαιωθείτε πριν από τη σύνδεση του μηχανήμα- τος, ότι τα στοιχεία στην πινακίδα τύπου συμφω- νούν με τα στοιχεία του δικτύου τροφοδοσίας.

• Συνδέετε το μηχάνημα μόνο σε μια σωστά εγκατε- στημένη πρίζα με προστατευτική επαφή, η οποία προστατεύεται από ασφάλεια τουλάχιστον 16 A.

m ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Πριν από κάθε εργασία συντή- ρησης, μετασκευής ή συναρμολόγησης στο δισκοπρί- ονο πάγκου πρέπει να αποσυνδέετε το φις ρευματο- ληψίας από την πρίζα.

• Απλώστε όλα τα είδη που σας παραδόθηκαν πάνω σε μια επίπεδη επιφάνεια.

• Ομαδοποιήστε τα ίδια εξαρτήματα.

• Όταν πρέπει να ασφαλιστούν συνδέσεις με βίδα (στρογγυλής/ή εξαγωνικής κεφαλής), εξαγωνικά παξιμάδια και ροδέλα στήριξης, τότε η ροδέλα στή- ριξης πρέπει να τοποθετείται κάτω από το παξιμάδι.

• Εισάγετε τις βίδες κάθε φορά από έξω προς τα μέσα και ασφαλίζετε τις συνδέσεις με παξιμάδια από τη μέσα πλευρά.

• Κατά τη διάρκεια της συναρμολόγησης, συσφίγγετε τα παξιμάδια και τις βίδες μόνο όσο χρειάζεται για να μην πέσουν από τη θέση τους. Αν συσφίξετε τα παξιμάδια και τις βίδες ήδη πριν την τελική συναρ- μολόγηση, τότε δεν μπορεί να γίνει η τελική συναρ-

8.2 Εγκατάσταση επέκτασης τραπεζιού (Εικ. 4-6)

1. Λασκάρετε τις βίδες ραβδωτής κεφαλής (26) (Εικ. 5).

ΠΡΟΣΟΧΗ: Μην ξεβιδώσετε υπερβολικά τις βίδες ραβδωτής κεφαλής (26).

2. Εισάγετε τους σωλήνες καθοδήγησης (23) της

επέκτασης τραπεζιού (22) μέσα στις υποδοχές καθοδήγησης (27) (βλ. Εικ. 4/5).

3. Εισάγετε τα τμήματα τερματισμού (24) μέσα στους

σωλήνες καθοδήγησης (23) της επέκτασης τραπε- ζιού (22), όπως δείχνει η Εικ. 6.

4. Ακινητοποιήστε τα τμήματα τερματισμού (24) με

τις βίδες (25) όπως δείχνει η Εικ. 6. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Κατά τη χρήση του ηλεκτρικού εργαλείου στην πράξη, οι τιμές εκπομπών θορύβου μπορεί να αποκλίνουν από την αναφερόμενη τιμή, ανάλογα με τον τρόπο και μέθοδο χρήσης του ηλεκτρι- κού εργαλείου, και ιδιαιτέρως, τον τρόπο επεξεργασί- ας του αντικειμένου εργασίας. Λάβετε μέτρα, ώστε να προστατευτείτε από την ηχορύπανση. Λάβετε υπόψη ολόκληρη την πορεία της εργασίας, δηλαδή και τα χρο- νικά σημεία εκείνα στα οποία το ηλεκτρικό εργαλείο λειτουργεί χωρίς φορτίο ή είναι απενεργοποιημένο. Στα κατάλληλα μέτρα περιλαμβάνονται μεταξύ άλλων η τακτική συντήρηση και φροντίδα του ηλεκτρικού ερ- γαλείου και των εργαλείων εργασίας, τα τακτικά δια- λείμματα καθώς και ένας καλός σχεδιασμός της πορεί- ας της εργασίας.

7. Πριν από τη θέση σε λειτουργία

• Ανοίξτε τη συσκευασία και αφαιρέστε προσεκτικά τη συσκευή.

• Απομακρύνετε το υλικό συσκευασίας καθώς και τα ασφαλιστικά συσκευασίας και μεταφοράς (εφόσον

• Ελέγξτε εάν είναι πλήρες το παραδοτέο υλικό.

• Ελέγξτε τη συσκευή και τα αξεσουάρ για τυχόν ζη- μιές κατά τη μεταφορά.

• Φυλάξτε τη συσκευασία κατά το δυνατό μέχρι τη λήξη της εγγύησης. m ΠΡΟΕΙΔΟΠΟΙΗΣΗ Η συσκευή και τα υλικά συσκευασίας δεν είναι παιδικά παιχνίδια! Τα παιδιά δεν επιτρέπεται να παίζουν με πλαστικές σακούλες, μεμβράνες και μι- κρά εξαρτήματα! Υπάρχει κίνδυνος κατάποσης και

Το μηχάνημα πρέπει να εγκαθίσταται με σταθερότη- τα. Για τον σκοπό αυτό βιδώστε το σταθερά πάνω σε ένα πάγκο εργασίας, στο πλαίσιο βάσης κλπ. Για τον σκοπό αυτό χρησιμοποιείτε τις οπές διάτρησης που υπάρχουν στην εσωτερική πλευρά των ποδιών πλαι-

• Πριν τη θέση σε λειτουργία πρέπει να έχουν εγκα- τασταθεί κανονικά όλα τα καλύμματα και τα συστή- ματα ασφαλείας.

• Η λεπίδα πριονιού πρέπει να μπορεί να κινείται

• Αν επεξεργάζεστε ξύλο που έχει ήδη χρησιμοποιη- θεί, προσέχετε για ξένα σώματα όπως π.χ. καρφιά ή βίδες κλπ.www.scheppach.com

8.5 Ρύθμιση της σφήνας σχισίματος (Εικ. 9)

m ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Αποσυνδέστε το φις ρευματο- ληψίας από την πρίζα. m ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Η ρύθμιση της λεπίδας πριο- νιού (5) πρέπει να ελέγχεται μετά από κάθε αλλαγή λεπίδας πριονιού.

1. Ρυθμίστε τη λεπίδα πριονιού (5) στο μέγ. βάθος

κοπής, φέρτε τη στη θέση 0° και ασφαλίστε την (βλ. 9.2).

2. Απεγκαταστήστε το προστατευτικό λεπίδας πριο-

3. Αφαιρέστε το ένθετο τραπεζιού (6) (βλ. 8.4).

4. Λασκάρετε τις βίδες στερέωσης (33)

5. Ευθυγραμμίστε τη σφήνα σχισίματος (3), έτσι ώστε

α) η απόσταση ανάμεσα στη λεπίδα πριονιού (5) και τη σφήνα σχισίματος (3) να είναι το πολύ 5 mm (Εικ. 10) και β) η λεπίδα πριονιού (5) να είναι παράλληλη με τη σφήνα σχισίματος (3).

6. Σφίξτε πάλι τις βίδες στερέωσης (33) και εγκατα-

στήστε το ένθετο τραπεζιού (6) (βλ. 8.4).

7. Εγκαταστήστε πάλι το προστατευτικό λεπίδας

πριονιού (4) (βλ. 8.3).

8.6 Εγκατάσταση/αλλαγή λεπίδας πριονιού

(Εικ. 11, 12) m ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Αφαιρέστε το φις ρευματοληψί- ας από την πρίζα και φορέστε προστατευτικά γάντια.

1. Απεγκαταστήστε το προστατευτικό λεπίδας πριο-

2. Ξεβιδώστε τις βίδες (34) στο κάτω κάλυμμα λεπί-

δας πριονιού (35) και ανοίξτε το κάλυμμα.

3. Λασκάρετε το παξιμάδι τοποθετώντας το πολύγω-

νο κλειδί 19 mm (21) στο παξιμάδι και με ένα ακό- μη πολύγωνο κλειδί 8 mm (20) κρατώντας κόντρα στον άξονα μοτέρ (Εικ. 12). ΠΡΟΣΟΧΗ: Περιστρέψτε το παξιμάδι στην κατεύ- θυνση περιστροφής της λεπίδας πριονιού.

4. Αφαιρέστε την εξωτερική φλάντζα και κατόπιν

τραβήξτε λοξά προς τα κάτω την παλιά λεπίδα πριονιού από την εσωτερική φλάντζα.

5. Πριν την εγκατάσταση της νέας λεπίδας πριονιού

καθαρίστε προσεκτικά τη φλάντζα λεπίδας πριο- νιού χρησιμοποιώντας μια συρματόβουρτσα.

6. Εισάγετε τη νέα λεπίδα πριονιού με αντίστροφή

σειρά ενεργειών και σφίξτε την. m ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Λάβετε υπόψη σας την κατεύθυνση κίνησης. Οι λοξοτμήσεις κοπής των δοντιών πρέπει να δείχνουν προς την κατεύθυνση κίνησης, δηλ. προς τα εμπρός (βλ. βέλος πάνω στο προστατευτικό λεπίδας πριονιού (4)).

5. Τραβήξτε τελείως έξω την επέκταση τραπεζιού

(22) και ακινητοποιήστε την με τις βίδες ραβδωτής κεφαλής (26) (Εικ. 5).

6. Κατόπιν γυρίστε προς τα έξω τα πόδια στήριξης

7. Ευθυγραμμίστε την επέκταση τραπεζιού (22) με

τις οριζόντιες γραμμές του πριονιού πάγκου.

8. Λασκάρετε το κόντρα παξιμάδι (29) σε κάθε πόδι

στήριξης (30) και ρυθμίστε τη βίδα ρύθμισης ύψους (28) όπως χρειάζεται.

9. Κατόπιν σφίξτε πάλι το κόντρα παξιμάδι (29).

Όταν δεν χρειάζεστε την επέκταση τραπεζιού (22) γυ- ρίστε προς τα μέσα τα πόδια στήριξης (30).

8.3 Εγκατάσταση/ απεγκατάσταση του προστα-

τευτικού λεπίδας πριονιού (Εικ. 7)

1. Τοποθετήστε το προστατευτικό λεπίδας πριονιού

(4) από το πάνω μέρος πάνω στη σφήνα σχισίμα- τος (3), έτσι ώστε ο πείρος να εδράσει μέσα στην εγκοπή της σφήνας σχισίματος (31). Προσοχή: Για να μπορείτε να τοποθετήσετε το προστατευτικό λεπίδας πριονιού (4) πάνω στη σφήνα σχισίματος (3), πρέπει να πατήσετε το πλήκτρο ταχείας ασφάλισης (A).

2. Προσέξτε να μπορεί να κινείται ελεύθερα το προ-

στατευτικό λεπίδας πριονιού (4).

3. Η αφαίρεση γίνεται με την αντίστροφη σειρά ενερ-

m ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Πριν την έναρξη της κοπής πρέπει να χαμηλώνετε το προστατευτικό λεπίδας πρι- ονιού (4) πάνω στο αντικείμενο που κόβετε. Μετά την εγκατάσταση του προστατευτικού λεπίδας πριονιού (4), ελέγξτε το για σωστή λειτουργία. Ανυ- ψώστε το προστατευτικό λεπίδας πριονιού και αφήστε το ελεύθερο. Το προστατευτικό λεπίδας πριονιού θα πρέπει να μετακινείται από μόνο του πάλι στην αρχική

8.4 Αφαίρεση/εισαγωγή ενθέτου τραπεζιού (Εικ. 8)

m ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Το ένθετο τραπεζιού (6) πρέπει να αντικαθίσταται αν έχει υποστεί φθορά ή ζημιά, δια- φορετικά υπάρχει αυξημένος κίνδυνος τραυματισμού.

4. Φέρτε τη λεπίδα πριονιού στην κάτω θέση (βλ. 9.2)

5. Αφαιρέστε το προστατευτικό λεπίδας πριονιού (4).

6. Αφαιρέστε τις βίδες του ενθέτου τραπεζιού (32).

7. Αφαιρέστε το ένθετο τραπεζιού (6).

8. Η εγκατάσταση του ενθέτου τραπεζιού (6) γίνεται

με την αντίστροφη σειρά ενεργειών.www.scheppach.com

• Για να απενεργοποιήσετε πάλι το πριόνι, πρέπει να πατήσετε το κόκκινο πλήκτρο "0".

9.1.2 Διακόπτης υπερφόρτωσης (10)

Ο κινητήρας αυτής της συσκευής προστατεύεται έναντι υπερφόρτωσης με έναν διακόπτη υπερφόρτωσης (10). Σε περίπτωση υπέρβασης του ονομαστικού ρεύμα- τος, ο διακόπτης υπερφόρτωσης (10) απενεργοποιεί τη συσκευή. Στην περίπτωση αυτή, ενεργήστε ως εξής:

• Αφήστε τη συσκευή να κρυώσει αρκετά λεπτά.

• Πιέστε τον διακόπτη υπερφόρτωσης (10).

• Ενεργοποιήστε τη συσκευή πατώντας το πράσινο πλήκτρο "I".

9.2 Ρύθμιση του βάθους κοπής (Εικ. 1)

Με την περιστροφή του χειροκίνητου τροχού (8) μπο- ρεί να ρυθμιστεί η λεπίδα πριονιού (5) στο επιθυμητό βάθος κοπής.

• Αριστερόστροφα: μεγαλύτερο βάθος κοπής

• Δεξιόστροφα: μικρότερο βάθος κοπής Ελέγξτε τη ρύθμιση με μια δοκιμαστική κοπή.

9.3 Ρύθμιση γωνίας (Εικ. 14)

Με το δισκοπρίονο πάγκου μπορείτε να πραγματοποι- ήσετε λοξές κοπές προς τα αριστερά σε γωνίες 0°-45° ως προς τον παράλληλο αναστολέα (7). m Πριν από κάθε κοπή ελέγχετε ότι δεν υπάρχει πιθα- νότητα σύγκρουσης ανάμεσα σε ράγα αναστολέα (17), εγκάρσιο αναστολέα (2) και λεπίδα πριονιού (5).

1. Λασκάρετε τη λαβή ακινητοποίησης (9).

2. Με περιστροφή του χειροκίνητου τροχού (8) ρυθ-

μίστε το επιθυμητό μέγεθος γωνίας στην κλίμακα.

3. Ασφαλίστε τη λαβή ακινητοποίησης (9) στην επι-

θυμητή ρύθμιση γωνίας.

9.4 Χρήση του παράλληλου αναστολέα

9.4.1 Ύψος αναστολέα (Εικ. 15, 16)

• Η ράγα αναστολέα (17) του παράλληλου αναστολέα (7) έχει δύο επιφάνειες καθοδήγησης διαφορετικού

• Ανάλογα με το πάχος του υλικού που πρόκειται να κοπεί, πρέπει να χρησιμοποιηθεί η ράγα αναστολέα (17) σύμφωνα με την Εικ. 15 για μεγάλου πάχους υλικό (πάνω από 25 mm πάχος αντικειμένου εργα- σίας) και σύμφωνα με την Εικ. 16 για μικρού πά- χους υλικό (πάνω από 25 mm πάχος αντικειμένου

7. Κλείστε το κάτω κάλυμμα λεπίδας πριονιού (35)

και σφίξτε πάλι τις βίδες (34).

8. Εγκαταστήστε πάλι το προστατευτικό λεπίδας

πριονιού (4) και ρυθμίστε το (βλ. 8.3). m ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Ελέγξτε τις προστατευτικές δι- ατάξεις πριν εργαστείτε πάλι με το πριόνι.

8.7 Εγκατάσταση του παράλληλου αναστολέα

1. Στερεώστε το υποστήριγμα (16) στο τραπέζι με τη

βοήθεια των κουμπιών ακινητοποίησης (15) και των ελασμάτων σύσφιξης (15a).

2. Προσέχετε ώστε το υποστήριγμα (16) να είναι πα-

ράλληλο με τη λεπίδα πριονιού (5). Αν χρειάζεται ευθυγραμμίστε με την επιστράτευση βοήθειας της κλίμακας (38).

3. Εισάγετε τα παξιμάδια αυλάκωσης κατά μήκος της

αυλάκωσης (37) στη ράγα αναστολέα (17).

4. Στερεώστε τη ράγα αναστολέα (17) στο υποστή-

ριγμα (16) με τη βοήθεια των βιδών (16a).

8.8 Εγκατάσταση του εγκάρσιου αναστολέα (Εικ. 18)

1. Περάστε τον εγκάρσιο αναστολέα (2) στην αυλά-

κωση (40) του τραπεζιού πριονιού (1).

2. Λασκάρετε τη λαβή περιστροφής (19).

3. Περιστρέψτε τον εγκάρσιο αναστολέα (2) έως ότου

το βέλος δείχνει στο επιθυμητό μέγεθος γωνίας.

4. Σφίξτε πάλι τη λαβή περιστροφής (19).

8.9 Σύστημα αναρρόφησης πριονιδιών (εικ. 13)

ΠΡΟΣΟΧΗ: Χρησιμοποιείτε τη συσκευή μόνο με σύ- στημα αναρρόφησης. Συνδέστε στο στόμιο αναρρόφησης (36) μια κατάλλη- λη διάταξη αναρρόφησης πριονιδιών (δεν περιλαμβά- νεται στο παραδοτέο υλικό). ΠΡΟΣΟΧΗ: Ελέγχετε και καθαρίζετε τακτικά τα κανά- λια αναρρόφησης.

9.1 Διακόπτες (Εικ. 1)

9.1.1 Διακόπτης ενεργοποίησης/ απενεργοποίη-

• Πατώντας το πράσινο πλήκτρο "I", μπορείτε να ενεργοποιήσετε το πριόνι. Πριν την έναρξη της κο- πής, περιμένετε έως ότου η λεπίδα πριονιού έχει φθάσει το μέγιστο αριθμό στροφών της.www.scheppach.com

9.5.1 Επιμήκυνση του εγκάρσιου αναστολέα

1. Αφαιρέστε τη ράγα αναστολέα (17) από τον πα-

ράλληλο αναστολέα (7). Για τον σκοπό αυτόν λα- σκάρετε τις βίδες (16a) και ελευθερώστε τη ράγα αναστολέα (17) από το υποστήριγμα (16).

2. Εισάγετε τα παξιμάδια αυλάκωσης κατά μήκος της

αυλάκωσης στη ράγα αναστολέα (17).

3. Στερεώστε τη ράγα αναστολέα (17) με τη βοήθεια

των βιδών ραβδωτής κεφαλής (18) στον εγκάρσιο αναστολέα (2). ΠΡΟΣΟΧΗ: Μη σπρώξετε τη ράγα αναστολέα πολύ προς την κατεύθυνση της λεπίδας πριονιού. Η από- σταση μεταξύ ράγας αναστολέα (17) και λεπίδας πριο- νιού (5) πρέπει να είναι περ. 2 cm.

• Συνιστούμε μετά από κάθε νέα ρύθμιση να πραγμα- τοποιείτε μια δοκιμαστική κοπή, για να ελέγχετε τη ρυθμισμένη διάσταση.

• Μετά την ενεργοποίηση του πριονιού και πριν την εκτέλεση της κοπής, περιμένετε να φθάσει η λεπίδα πριονιού τον μέγιστο αριθμό στροφών της.

• Προσοχή κατά την έναρξη της κοπής.

• Χρησιμοποιείτε τη συσκευή μόνο με σύστημα αναρ-

• Ελέγχετε και καθαρίζετε τακτικά τα κανάλια αναρ-

10.1 Πραγματοποίηση διαμήκων κοπών (Εικ. 19)

Σε αυτή την περίπτωση ένα αντικείμενο εργασίας κό- βεται στη διαμήκη του διεύθυνση. Μια ακμή του αντι- κειμένου εργασίας πιέζεται ώστε να είναι σε επαφή με τον παράλληλο αναστολέα (7), ενώ η επίπεδη πλευρά είναι σε πλήρη επαφή με το τραπέζι πριονιού (1). Το προστατευτικό λεπίδας πριονιού (4) πρέπει πάντα να χαμηλώνεται πάνω στο αντικείμενο εργασίας. Η θέση εργασίας του χειριστή κατά τη διαμήκη κοπή δεν επιτρέπεται να είναι σε ευθεία γραμμή με τη γραμμή

1. Ρυθμίστε τον παράλληλο αναστολέα (7) σύμφωνα

με το ύψος του αντικειμένου εργασίας και το επι- θυμητό πλάτος κοπής (βλ. 9.4).

2. Ενεργοποιήστε το πριόνι.

3. Τοποθετήστε τις παλάμες με κλεισμένα δάκτυλα

σε καλή επαφή με το αντικείμενο εργασίας και ωθήστε τον αντικείμενο εργασίας κατά μήκος του παράλληλου αναστολέα (7) ώστε να εισέλθει στη λεπίδα πριονιού (5).

9.4.2 Αλλαγή θέσης της ράγας αναστολέα

1. Για αλλαγή θέσης της ράγας αναστολέα (17) στη

χαμηλή επιφάνεια καθοδήγησης, πρέπει να λα- σκαριστούν οι δύο βίδες (16a) για να απελευθε- ρωθεί η ράγα αναστολέα (17) από το υποστήριγ- μα (16).

2. Τραβήξτε έξω τη ράγα αναστολέα (17) κατά μήκος

3. Περιστρέψτε τη ράγα αναστολέα (17) και εισάγετε

τα παξιμάδια αυλάκωσης κατά μήκος της δεύτε- ρης αυλάκωσης (39).

4. Η αλλαγή θέσης στην υψηλή επιφάνεια καθοδή-

γησης πρέπει να γίνεται με ανάλογο τρόπο.

9.4.3 Πλάτος κοπής(Εικ. 15, 16)

• Σε περίπτωση διαμήκους κοπής τεμαχίων ξύλου, πρέπει να χρησιμοποιείτε τον παράλληλο αναστο- λέα (7).

• Ο παράλληλος αναστολέας (7) μπορεί να εγκαταστα- θεί και στις δύο πλευρές του τραπεζιού πριονιού (1).

• Με επιστράτευση βοήθειας της κλίμακας (38) πάνω στο τραπέζι πριονιού (1) μπορεί ο παράλληλος ανα- στολέας (7) να ρυθμιστεί στην επιθυμητή διάσταση.

• Σφίξτε τα δύο κουμπιά ακινητοποίησης (15) για να ακινητοποιήσετε τον παράλληλο αναστολέα (7).

• Πραγματοποιήστε μια δοκιμαστική κοπή για μέτρη- ση του πλάτους, πριν κόψετε το πραγματικό αντι- κείμενο εργασίας. Με αυτόν τον τρόπο αποφεύγετε ανακρίβειες που προέρχονται είτε από την κλίμακα είτε από τη ρύθμιση.

9.4.4 Ρύθμιση μήκους αναστολέα (Εικ. 15, 17)

Για να αποφεύγετε τη σύσφιξη του υλικού κοπής, η ράγα αναστολέα (17) μπορεί να κινείται στη διαμήκη

Εμπειρικός κανόνας: Το πίσω άκρο του αναστολέα συναντά μια νοητή γραμμή η οποία ξεκινάει περίπου από το μέσον της λεπίδας πριονιού και κινείται προς τα πίσω με γωνία 45°.

1. Ρυθμίστε το απαιτούμενο πλάτος κοπής.

2. Λασκάρετε τις βίδες (16a) και μετακινήστε τη ράγα

αναστολέα (17) προς τα εμπρός έως ότου φθάσει στη νοητή γραμμή των 45°.

3. Σφίξτε πάλι τις βίδες (16a).

9.5 Χρήση του εγκάρσιου αναστολέα (Εικ. 18)

Κατά την κοπή πρέπει ο εγκάρσιος αναστολέας (2) να επιμηκύνεται με τη ράγα αναστολέα (17) του παράλλη- λου αναστολέα (7) (Εικ. 18).www.scheppach.com

10.1.2 Κοπή πολύ μικρών αντικειμένων εργασίας

(Εικ. 21) Για διαμήκεις κοπές πολύ μικρών αντικειμένων εργασί- ας με πλάτος 30 mm και μικρότερο πρέπει να χρησιμο- ποιείτε απαραίτητα ένα ξύλο ώθησης. Το ξύλο ώθησης δεν περιλαμβάνεται στο παραδοτέο υλικό! (Μπορείτε να το προμηθευτείτε σε σχετικά εξει- δικευμένο κατάστημα) Αντικαθιστάτε έγκαιρα το ξύλο ώθησης αν έχει υποστεί φθορά. Κατά την κοπή, τα αντικείμενα εργασίας μπορεί να σφηνώσουν ανάμεσα στον παράλληλο αναστολέα και τη λεπίδα πριονιού, να πιαστούν από τη λεπίδα πρι- ονιού και να εκτοξευτούν. Για τον λόγο αυτόν πρέπει να προτιμάτε τη χαμηλή επιφάνεια καθοδήγησης του παράλληλου αναστολέα (βλ. Εικ. 16). Αν χρειάζεται αλλάξτε τη θέση της ράγας αναστολέα (βλ. 9.4.2).

1. Ο παράλληλος αναστολέας πρέπει να ρυθμιστεί

στο πλάτος κοπής του αντικειμένου εργασίας.

2. Πιέστε το αντικείμενο εργασίας με το ξύλο ώθησης

πάνω στη ράγα αναστολέα και ωθήστε το αντικεί- μενο εργασίας με τη ράβδο ώθησης (14) ώστε να περάσει ως το τέλος της σφήνας σχισίματος.

10.1.3 Πραγματοποίηση λοξών κοπών (Εικ. 22)

Οι λοξές κοπές εκτελούνται κατά βάση με χρήση του παράλληλου αναστολέα (7). Ο παράλληλος αναστο- λέας (7) πρέπει κατά βάση να τοποθετείται δεξιά από τη λεπίδα πριονιού. Διαφορετικά, κατά την κοπή, τα αντικείμενα εργασίας μπορεί να σφηνώσουν ανάμεσα στον παράλληλο ανα- στολέα και τη λεπίδα πριονιού και να εκτοξευτούν.

1. Ρυθμίστε τη λεπίδα πριονιού (5) στο επιθυμητό

μέγεθος γωνίας (βλ. 9.3).

2. Ρυθμίστε τον παράλληλο αναστολέα (7) ανάλογα

με το πλάτος και το ύψος του αντικειμένου εργα- σίας (βλ. 9.4).

3. Εκτελέστε την κοπή σύμφωνα με το πλάτος του

αντικειμένου εργασίας (βλ. 10.1)

10.2 Πραγματοποίηση εγκάρσιων κοπών (Εικ. 23)

1. Εισάγετε τον εγκάρσιο αναστολέα (2) στην αυλά-

κωση (40) του τραπεζιού πριονιού και ρυθμίστε τον στο επιθυμητό μέγεθος γωνίας (βλ. 9.5).

2. Χρησιμοποιήστε τη ράγα αναστολέα (17).

3. Πιέζετε το αντικείμενο εργασίας σταθερά πάνω

στον εγκάρσιο αναστολέα (2).

4. Ενεργοποιήστε το πριόνι.

5. Ωθήστε τον εγκάρσιο αναστολέα (2) και το αντι-

κείμενο εργασίας στην κατεύθυνση της λεπίδας πριονιού (5) για να πραγματοποιήσετε την κοπή.

4. Πλευρική καθοδήγηση με το αριστερό ή δεξιό χέρι

(ανάλογα με τη θέση του παράλληλου αναστολέα) μόνο μέχρι την μπροστινή ακμή του προστατευτι- κού λεπίδας πριονιού (4).

5. Περνάτε πάντα το αντικείμενο εργασίας ως το τέ-

λος της σφήνας σχισίματος (3).

6. Το κομμένο κομμάτι παραμένει στο τραπέζι πριο-

νιού (1) έως ότου η λεπίδα πριονιού (5) είναι πάλι στη θέση ηρεμίας.

7. Στερεώνετε τα μεγάλου μήκους αντικείμενα ερ-

γασίας για να αποτρέψετε απώλεια στήριξης στο τέλος της διαδικασίας κοπής (π.χ. βάση στήριξης με ράουλα κλπ.). ΠΡΟΣΟΧΗ: Ο παράλληλος αναστολέας πρέπει πάντα να είναι ευθυγραμμισμένος παράλληλα με τη λεπίδα πριονιού (βλ. 8.7). Ελέγχετε την ευθυγράμμιση και ελέγχετε τακτικά και κυρίως κατά τη διάρκεια της χρή- σης αλλά και μετά από παρατεταμένη μη χρησιμοποί- ηση για να βεβαιώνεστε για τη σφιχτή συναρμογή του παράλληλου αναστολέα. Σφίξτε πάλι τη βίδα και ρυθμίστε τον παράλληλο ανα- στολέα (βλ. 9.4.3), αν απαιτείται. Λόγω κραδασμών μπορεί να λασκάρουν οι βίδες και να μετακινηθεί ο παράλληλος αναστολέας.

10.1.1 Κοπή μικρών αντικειμένων εργασίας (Εικ. 20)

Πρέπει απαραίτητα να γίνεται χρήση ράβδου ώθησης (14) για διαμήκεις κοπές αντικειμένων εργασίας πλά- τους μικρότερου από 120 mm. Η ράβδος ώθησης (14) περιλαμβάνεται στο παραδοτέο υλικό. Πρέπει να αντι- καθιστάτε άμεσα τη ράβδο ώθησης (14) αν έχει υπο- στεί φθορά ή ζημιά.

1. Ρυθμίστε τον παράλληλο αναστολέα (7) ανάλογα

με το προβλεπόμενο πλάτος του αντικειμένου ερ- γασίας (βλ. 9.4).

2. Προωθείτε το αντικείμενο εργασίας και με τα δύο

χέρια και στην περιοχή της λεπίδας πριονιού χρη- σιμοποιήστε απαραίτητα μια ράβδο ώθησης (14) ως βοήθημα ώθησης.

3. Περνάτε πάντα το αντικείμενο εργασίας ως το τέ-

λος της σφήνας σχισίματος (3). m ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Για μικρού μήκους αντικείμενα εργασίας χρησιμοποιήστε τη ράβδο ώθησης (14) από την έναρξη της κοπής.www.scheppach.com

• Καθαρίζετε τη συσκευή τακτικά με ένα ελαφρά υγρό πανί και λίγο μαλακό σαπούνι. Μη χρησιμοποιείτε καθαριστικά ή διαλυτικά, γιατί θα μπορούσαν να προσβάλουν τα πλαστικά μέρη της συσκευής. Προ- σέχετε να μην μπορέσει να εισχωρήσει νερό στο εσωτερικό της συσκευής.

• Λαδώνετε μία φορά τον μήνα τα περιστρεφόμενα μέρη για επιμήκυνση της διάρκειας ζωής του εργα- λείου. Μη λαδώνετε τον κινητήρα.

12.2 Ψήκτρες άνθρακα

• Σε περίπτωση υπερβολικής δημιουργίας σπινθή- ρων, αναθέστε τον έλεγχο των ψηκτρών άνθρακα σε ειδικευμένο ηλεκτρολόγο. Προσοχή! Οι ψήκτρες άνθρακα επιτρέπεται να αντικαθίστανται μόνο από ειδικευμένο ηλεκτρολόγο. Πληροφορίες σέρβις Πρέπει να έχετε υπόψη σας ότι σε αυτό το προϊόν τα παρακάτω εξαρτήματα υπόκεινται σε φθορά ανάλογα με τη χρήση ή φυσική φθορά, δηλ. τα παρακάτω εξαρ- τήματα χρειάζονται ως αναλώσιμα. Αναλώσιμα*: ψήκτρες άνθρακα, ένθετο τραπεζιού, ρά- βδος ώθησης, λεπίδα πριονιού

• δεν περιλαμβάνεται απαραίτητα στο παραδοτέο υλικό! Ανταλλακτικά και αξεσουάρ μπορείτε να προμηθευτεί- τε από το κέντρο σέρβις της εταιρείας μας. Για τον σκο- πό αυτόν, σαρώστε τον κωδικό QR στη σελίδα τίτλου.

Φυλάσσετε τη συσκευή και τα αξεσουάρ του σε σκοτει- νό, στεγνό χώρο χωρίς παγετό και μη προσβάσιμο σε παιδιά. Η ιδανική θερμοκρασία αποθήκευσης βρίσκε- ται μεταξύ 5 και 30˚C. Φυλάσσετε το ηλεκτρικό εργαλείο στη γνήσια συσκευ-

Καλύψτε το ηλεκτρικό εργαλείο, για προστασία από σκόνη ή υγρασία. Φυλάσσετε τις οδηγίες χειρισμού μαζί με το ηλεκτρικό

14. Ηλεκτρική σύνδεση

Ο εγκατεστημένος ηλεκτροκινητήρας έχει συνδε- θεί ώστε να είναι έτοιμος για λειτουργία. Η σύν- δεση συμμορφώνεται με τις ισχύουσες διατάξεις VDE και DIN. m ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Συγκρατείτε πάντα σταθερά το καθοδηγούμενο τμήμα του αντικειμένου εργασίας, ποτέ το ελεύθερο τμήμα το οποίο αποκόπτεται.

6. Πάντα προωθείτε τον εγκάρσιο αναστολέα (2) έως

ότου έχει κοπεί πλήρως το αντικείμενο εργασίας.

7. Απενεργοποιήστε πάλι το πριόνι.

8. Αφαιρέστε το αποκομμένο τμήμα μόνον αφού έχει

ακινητοποιηθεί η λεπίδα πριονιού.

10.3 Κοπή μοριοσανίδων

Για να αποτρέψετε τη θραύση των ακμών κοπής κατά την κοπή μοριοσανίδων, πρέπει η λεπίδα πριονιού (5) να μη ρυθμίζεται ψηλότερα από 5 mm πάνω από το πάχος του αντικειμένου εργασίας (βλ. και 9.2).

11. Μεταφορά (Εικ. 24)

• Πριν από κάθε μεταφορά απενεργοποιείτε το ηλε- κτρικό εργαλείο και αποσυνδέετέ το από την παρο- χή ρεύματος.

• Χαμηλώστε τη λεπίδα πριονιού (5) όσο το δυνατόν περισσότερο.

• Τυλίξτε το καλώδιο ρεύματος δικτύου (41).

• Μεταφέρετε το ηλεκτρικό εργαλείο και με τα δύο χέ- ρια κρατώντας το από το σταθερό τραπέζι πριονιού (1). Ποτέ μη χρησιμοποιείτε την επέκταση τραπε- ζιού για τη μεταφορά του ηλεκτρικού εργαλείου.

• Προστατεύετε το ηλεκτρικό εργαλείο από χτυπήμα- τα, πτώσεις και έντονους κραδασμούς, π.χ. κατά τη μεταφορά με οχήματα.

• Ασφαλίζετε το ηλεκτρικό εργαλείο έναντι ανατρο- πής και ολίσθησης.

• Ποτέ μη χρησιμοποιήσετε προστατευτικές διατάξεις για χειρισμό ή μεταφορά του μηχανήματος.

m ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Πριν από κάθε ρύθμιση, σέρβις ή επισκευή, αποσυνδέετε το φις ρευματοληψίας από

12,1 Γενικά μέτρα συντήρησης

• Διατηρείτε τις προστατευτικές διατάξεις, τις σχισμές αερισμού, τα ανοίγματα αναρρόφησης και το περί- βλημα του μοτέρ όσο το δυνατό χωρίς σκόνη και ακαθαρσίες. Απομακρύνετε πριονίδια και σκόνη με μια ηλεκτρική σκούπα και μια βούρτσα. Επιπλέον φυσήξτε με πεπιεσμένο αέρα χαμηλής πίεσης.

• Συνιστούμε να καθαρίζετε τη συσκευή άμεσα μετά από κάθε χρήση.www.scheppach.com

Σε περίπτωση ερωτήσεων, αναφέρετε τα εξής στοι-

• Τύπος ρεύματος του κινητήρα

• Στοιχεία της πινακίδας τύπου του μηχανήματος

• Στοιχεία της πινακίδας τύπου του κινητήρα Τύπος σύνδεσης Y Αν υποστεί ζημιά το καλώδιο ρεύματος αυτής της συ- σκευής, αυτό πρέπει να αντικατασταθεί από τον κατα- σκευαστή ή από το σέρβις του ή κάποιο πρόσωπο πα- ρόμοιας κατάρτισης, ώστε να αποφευχθούν κίνδυνοι.

15. Απόρριψη και ανακύκλωση

Υποδείξεις για τη συσκευασία Τα υλικά συσκευασίας είναι ανακυ- κλώσιμα. Παρακαλούμε να απορ- ρίψετε τη συσκευασία με τρόπο φιλικό προς το περιβάλλον. Υποδείξεις σχετικά με το νόμο περί ηλεκτρικού και ηλεκτρονικού εξοπλισμού (ElektroG) Τα απόβλητα ηλεκτρικού και ηλεκτρονικού εξοπλισμού δεν πρέπει να απορρίπτονται στα οικιακά απορρίμματα, αλλά να συλλέ- γονται ή να απορρίπτονται ξεχωριστά!

• Οι χρησιμοποιημένες μπαταρίες ή επαναφορτιζό- μενες μπαταρίες που δεν είναι σταθερά εγκατεστη- μένες στην παλαιά συσκευή, πρέπει πριν την παρά- δοσή τους να αφαιρούνται χωρίς να καταστραφούν! Η απόρριψή τους ρυθμίζεται από τον νόμο σχετικά με μπαταρίες.

• Οι ιδιοκτήτες ή χρήστες παλαιού ηλεκτρικού και ηλεκτρονικού εξοπλισμού υποχρεούνται από τη νομοθεσία να τον επιστρέφουν μετά το τέλος της ωφέλιμης ζωής του.

• Ο τελικός χρήστης φέρει ο ίδιος την ευθύνη για τη διαγραφή των προσωπικών δεδομένων του από την προς απόρριψη παλαιά συσκευή!

• Το σύμβολο διαγραμμένου κάδου απορριμμάτων σημαίνει ότι τα απόβλητα ηλεκτρικού και ηλεκτρονι- κού εξοπλισμού δεν επιτρέπεται να απορρίπτονται στα οικιακά απορρίμματα.

• Τα απόβλητα ηλεκτρικού και ηλεκτρονικού εξοπλι- σμού μπορούν να παραδίδονται χωρίς χρέωση στις εξής θέσεις: - Δημόσιες θέσεις απόρριψης ή θέσεις συλλογής (π.χ. θέσεις που έχουν ορίσει οι δημοτικές αρχές) Η σύνδεση στο ηλεκτρικό δίκτυο από την πλευρά του πελάτη καθώς και το καλώδιο επέκτασης που χρησιμοποιείται πρέπει να συμμορφώνονται με αυτές τις προδιαγραφές. Σημαντικές υποδείξεις Σε περίπτωση υπερφόρτωσης του κινητήρα, διακό- πτεται αυτόματα η λειτουργία του. Μετά από κάποιο χρόνο ψύξης (μεταβλητής διάρκειας) ο κινητήρας μπορεί να ενεργοποιηθεί πάλι. Ζημιά στο καλώδιο ηλεκτρικής σύνδεσης. Στα καλώδια σύνδεσης συχνά προκύπτουν ζημιές στη

Οι σχετικές αιτίες μπορεί να είναι:

• σημεία πίεσης, όταν καλώδια σύνδεσης περνούν μέσα από διάκενα παραθύρου ή πόρτας.

• θέσεις τσακίσματος λόγω ακατάλληλης στερέωσης ή διέλευσης του καλωδίου σύνδεσης.

• σημεία κοψίματος λόγω διέλευσης τροχήλατων αντικειμένων επάνω από το καλώδιο σύνδεσης.

• ζημιές στη μόνωση λόγω τραβήγματος του φις από

• ρωγμές λόγω γήρανσης της μόνωσης. Καλώδια ηλεκτρικής σύνδεσης με τέτοιες ζημιές δεν επιτρέπεται να χρησιμοποιηθούν και λόγω των ζημι- ών στη μόνωση αποτελούν κίνδυνο για τη ζωή. Ελέγχετε τακτικά τα καλώδια ηλεκτρικής σύνδεσης για τυχόν ζημιές. Προσέχετε ώστε κατά τον έλεγχο το κα- λώδιο σύνδεσης να μην είναι συνδεδεμένο στο δίκτυο

Τα καλώδια σύνδεσης πρέπει να συμμορφώνονται με τις ισχύουσες διατάξεις VDE και DIN. Χρησιμοποιείτε μόνο καλώδια σύνδεσης με χαρακτηρισμό "H05VV-F". Είναι υποχρεωτικό να είναι τυπωμένη η ονομασία τύ- που πάνω στο καλώδιο σύνδεσης. Αν απαιτείται αντικατάσταση του καλωδίου σύνδεσης, τότε αυτό πρέπει να αντικατασταθεί από τον κατα- σκευαστή ή από τον εκπρόσωπό του, για την αποφυ- γή έκθεσης σε κινδύνους. Μοτέρ εναλλασσόμενου ρεύματος

• Η τάση δικτύου ρεύματος πρέπει να είναι 220-240 V~.

• Τα καλώδια επέκτασης μήκους έως 25 m πρέπει να έχουν διατομή 1,5 τετραγωνικού χιλιοστού. Συνδέσεις και επισκευές του ηλεκτρικού εξοπλισμού επιτρέπεται να γίνονται μόνο από ειδικευμένο ηλε- κτρολόγο.www.scheppach.com

• Σε περίπτωση παράδοσης μιας νέας ηλεκτρικής συσκευής από τον κατασκευαστή σε μια ιδιωτική οικία, αυτός μπορεί να φροντίσει για τη δωρεάν πα- ραλαβή της παλαιάς ηλεκτρικής συσκευής, κατόπιν ζήτησης από τον τελικό χρήστη. Για τον σκοπό αυτό επικοινωνήστε με το τμήμα εξυπηρέτησης πελατών του κατασκευαστή.

• Αυτές οι δηλώσεις ισχύουν μόνο για συσκευές που εγκαθίστανται και πωλούνται σε χώρες της Ευρω- παϊκής Ένωσης και υπόκεινται στην Ευρωπαϊκή Οδηγία 2012/19/ΕΕ. Σε χώρες εκτός Ευρωπαϊκής Ένωσης μπορεί να ισχύουν διαφορετικές διατάξεις για την απόρριψη αποβλήτων ηλεκτρικού και ηλε- κτρονικού εξοπλισμού. - Σημεία πώλησης ηλεκτρικού εξοπλισμού (είτε φυσικά καταστήματα είτε online) εφόσον οι έμπο- ροι έχουν την υποχρέωση παραλαβής τους ή προσφέρουν αυτή την υπηρεσία εθελοντικά. - Έως τρεις παλαιές ηλεκτρικές συσκευές ανά είδος συσκευής, με μήκος ακμής έως 25 εκατο- στών μπορείτε να τις παραδώσετε στον κατα- σκευαστή, χωρίς χρέωση και χωρίς προηγούμε- νη αγορά νέας συσκευής, ή να τις παραδώσετε σε άλλη εξουσιοδοτημένη θέση συλλογής στην περιοχή σας. - Περαιτέρω συμπληρωματικούς όρους παραλα- βής του κατασκευαστή και του διανομέα μπορείτε να πληροφορηθείτε από το εκάστοτε τμήμα εξυ- πηρέτησης πελατών.

16. Αντιμετώπιση προβλημάτων

Πρόβλημα Ενδεχόμενη αιτία Μέτρο αντιμετώπισης Η λεπίδα πριονιού λασκάρει μετά την απενεργοποίηση του

Το παξιμάδι στερέωσης δεν έχει σφιχτεί

Σφίξτε το παξιμάδι στερέωσης με δεξιόστροφο σπείρωμα Ο κινητήρας δεν ξεκινά Βλάβη σε ασφάλεια ρεύματος δικτύου Ελέγξτε την ασφάλεια ρεύματος

Βλάβη καλωδίου επέκτασης Αντικαταστήστε το καλώδιο

Πρόβλημα συνδέσεων στον κινητήρα ή στον διακόπτη Αναθέστε τον έλεγχο σε ειδικευμένο ηλεκτρολόγο Βλάβη κινητήρα ή διακόπτη Αναθέστε τον έλεγχο σε ειδικευμένο ηλεκτρολόγο Ο κινητήρας δεν παρέχει ισχύ, πέφτει η ασφάλεια Ανεπαρκής διατομή καλωδίου επέκτασης βλ. "Ηλεκτρική σύνδεση" Υπερφόρτωση λόγω στομωμένης λεπίδας

Αλλαγή λεπίδας πριονιού Επιφανειακό κάψιμο στην επιφάνεια κοπής Στομωμένη λεπίδα πριονιού Ακονίστε τη λεπίδα πριονιού (μόνο σε εξουσιοδοτημένη υπηρεσία τροχίσματος) ή αντικαταστήστε την Λανθασμένη λεπίδα πριονιού Αντικαταστήστε τη λεπίδα πριονιούwww.scheppach.com

Δήλωση συμμόρφωσης ΕΕ

*** Ονομασία είδ.: Δισκοπρίονο πάγκου HS80 ****

17. Δήλωση συμμόρφωσης
