HƯỚNG DẪN NGƯỜI DÙNG GLI18V-5000 Professional BOSCH

vi Bàn góc huống dẫn sử dụng

Tiếng Việt.... Trang 145

150 عربي

۱۵۴ فارسی کفحه

4

(A) (9) (1) (10) (1) (13) (14)

B (9) (15) (9) (15)

Deutsch

Các huống dẫn an toàn cho đèn

Đọc kỹ mọi cảnh báo an toàn và mọi hướng dẫn. Không tuân thủ mọi cảnh báo và hướng dẫn được liệt kê dưới đây có thể bị điện giật, gây cháy và / hay bị

thương tật nghiêm trọng.

Hấy giữ tất cả tài liệu về cảnh báo và huống dẫn để tham khảo về sau.

Vui lòng dọc và tuân thủ tất cả hướng dẫn an toàn và các chỉ dẫn dính kèm pin hoặc dụng cụ điện, mà có pin giao kèm.

▶ Sử dụng đèn cản thận. Đèn tạo ra sức nóng mạnh, mà có thể dẫn đến nguy cơ cháy và nổ.

▶ Không làm việc với đèn trong môi trường dễ nổ.

Không tiếp tục ăn lên công tắc bạt/tát sau khi tất đèn tự động. Pin có thể bị hóng. Hây đảm bảo rằng pin được sạc và đèn người, trước khi bạn bạt lại đèn.

▶ Chỉ sử dụng phụ kiện Bosch chính hăng.

▶ Không thể thay thế nguồn sáng. Khi nguồn sáng bị hóng, phải thay thế toàn bộ đèn.

▶ Không sử dụng đèn trong giao thông đường phố. Đèn không được cho phép dùng để chiếu sáng giao thông đường phố.

Giữ một khoảng cách tối thiểu giữa đèn với tất cả các bề mặt và vật thể được chiếu sáng. Nếu khoảng cách

không đạt, các vật thể được chiếu sáng có thể bị quá nhiệt.

LUU Y! Không nhìn lâu vào luống sáng. Bức xạ quang học có thể gây hại cho đổi mất của bạn.

Không che đầu đèn trong khi đèn đang vận hành. Đầu đèn nóng dân lên trong thời gian hoạt động và có thể gây cháy khi có sự tích tụ nhiệt.

Chỉ sử dụng đèn ở không gian bên trong.

Tránh không để rác tích tụ tại nơi làm việc. Rác có thể để dàng bắt lừa.

Trong trường hợp pin bị hồng hay sử dụng sai cách, hơi nước có thể bốc ra. Pin có thể cháy hoặc nổ. Hãy làm cho thông thoáng khí và trong trường hợp bị đau phải nhỏ y tế chữa trị. Hội nước có thể gây ngứa hệ hô hấp.

Khi sử dụng sai hoặc khi pin hồng, dung dịch để cháy từ pin có thể tửa ra. Nếu vô tinh chạm phải, hãy xối nước để rửa. Nếu dung dịch vào mắt, cần thêm sự hỗ trợ của y tế. Nếu chất lỏng dính vào mắt, yêu cầu ngay sự giúp đỡ của bắc sĩ. Dung dịch tiết ra từ pin có thể gây ngứa hay bông.

Pin có thể bị hư hại bởi các vật dụng nhọn như dinh hay tuốc-no-vít hoặc bởi các tác động lực từ bên ngoài. Nó có thể dẫn tới đoàn mạch nội bộ và làm pin bị cháy, bốc khói, phát nổ hoặc quá nóng.

Khi không sử dụng pin, để cách xa các vật bằng kim loại như kepada giấy, tiên xu, chia khoa, dinh, ốc vít hay các độ vật kim loại nhỏ khác, thứ có thể tạo sự nối tiếp từ một đầu cực với một đầu cực khác. Sự chấp mạch của các đầu cực với nhau có thể gây bổng hay cháy.

Bảo vệ pin không để bị làm nóng, ví dụ, chống để lâu dài dưới ánh nắng gay gắt, lừa, chất bản, nước, và sự ẩm ướt. Có nguy cơ

nô và chấp mạch.

▶ Chỉ được sạc pin lại với bộ nạp điện do nhà sản suất chỉ định. Một bộ nạp điện thích hợp cho một bộ pin nguồn có thể gây nguy cơ cháy khi sử dụng để nạp điện cho một bộ pin nguồn khác.

▶ Chỉ sử dụng pin trong các sản phẩm của nhà sản xuất. Chỉ bằng cách này, pin sẽ được báo vệ tránh nguy cơ quá tải.

▶ Không thay đổi và mở pin. Nguy cơ bị chấp mach.

Không để đèn ở gần mô cấy và các thiết bị y tế khác, ví dụ như máy trợ tim hoặc bơm insulin. Từ tính của đèn

146 | Tiếng Việt

có thể tạo ra một trường ảnh hưởng xấu đến chức năng của mô cấy và các thiết bị y tế.

▶ Đế đèn tránh xa các phương tiện nhớ từ tính và các thiết bị nhạy tử. Sự tác động của từ tính có thể làm mất dữ liệu và không thể phục hồi được.
▶ Không gắn đèn trên cao bằng các nam châm gắn tương. Nếu rơi xuống, nó sẽ gây nguy cơ thương tích.
Hãy kiểm tra xem nam châm gắn tuồng có thể mang dỡ lâu dài đèn không. Nếu rơi xuống, nó sẽ gây nguy cơ thuống tích.
Không gắn đèn vào dây điện hoặc các độ vật không chắc chắn khác. Việc này sẽ có nguy cơ thương tích và hỏa hoàn.
▶ Nếu đèn được gần bằng nam châm hoặc móc treo, không được tải thêm trọng lượng bổ sung và kiểm tra độ giữ chắc. Các móc treo và nam châm chỉ được thiết kế để dỡ đèn gồm pin đã lắp. Khi có trọng lượng bổ sung, đèn có thể gãy hoặc rơi xuống.
▶ Nếu đèn được gắn bằng nam châm hoặc móc treo, không được di chuyển đèn hay đồ vật dùng để gắn đèn. Đèn có thể rơi xuống.
Có định đèn khi sử dụng trong vị trí cao bằng thiết bị chống rơi là đủ. Bằng cách này, bạn có thể tránh được thiết hai về tài sản và thương tích cá nhân nếu đèn vô tình rơi xuống.

Mô Tả Sản Phẩm và Đặc Tính Kỹ Thuật

Xin lưu ý các hình minh hoạt trong phân trước của hướng dẫn vận hành.

Sử dụng đúng cách

Đèn được thiết kế để chiếu sáng khi chuyển động, trong không gian cố định cũng như có giới hạn thời gian bên trong nhà, và không thích hợp cho chiếu sáng ở khu vực rộng.

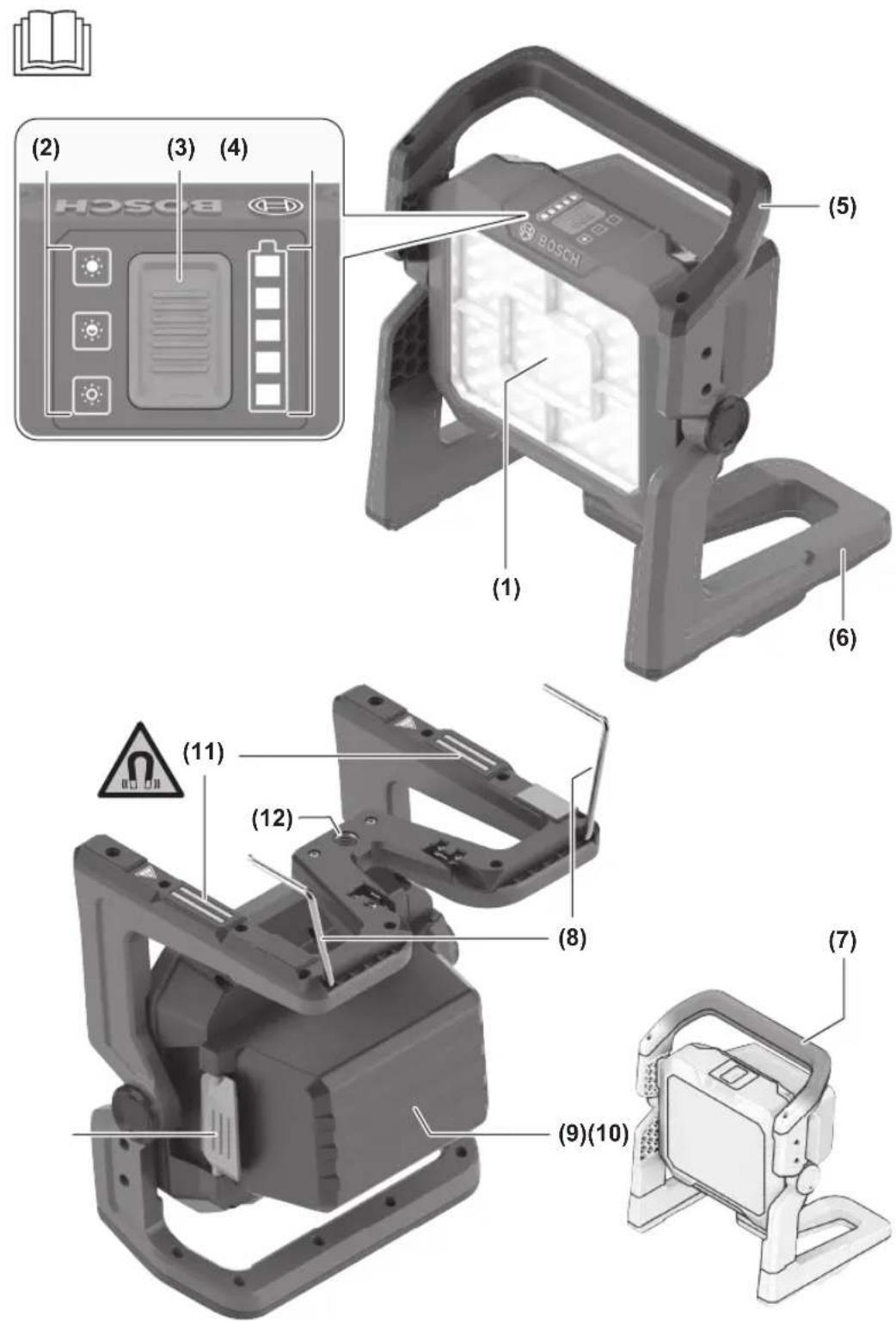

Các bộ phận được minh họa

Sự đánh số các đặc trưng của sản phẩm là để tham khảo hình ảnh minh họa đèn trên trang hình ảnh.

(1) Đầu đèn
(2) Hiền thị cấp độ chiếu sáng
(3) Nút Bật/tất
(4) Đèn báo trạng thái nạp pin
(5) Tay Xách
(6) Chân dě
(7) Vùng gắn thiết bị chống rơi
(8) Các móc treo
(9) Nắp pin

(10) Cơ cấu khóa của nắp pin
(11) Nam châm
(12) Điểm nhận giá dō ba chân 5/8"
(13) Pin ^a)
(14) Nút tháo pin ^a)
(15) Bán lê

a) Phụ kiện này không thuộc phạm vi giao hàng tiêu chuẩn.

Thông số kỹ thuật

Đèn	GLI18V-5000
Mã số máy	3 601 JP5 1..
Điện thế danh định	V= 18
Công suất vào danh định tối đa	W 43
Thời gian chiếu sáng, khoảng. ^A)(B)	min/Ah 25
Tổng thời lượng ánh sáng ^B)
– 1. Cấp độ	lm 1000
– 2. Cấp độ	lm 2500
– 3. Cấp độ	lm 5000
Nhiệt độ môi trường được khuyến nghị khi sạc	°C 0 ... +35
Nhiệt độ môi trường cho phép trong quá trình vận hành ^C) và trong quá trình lưu trữ	°C -20 ... +40
pin tương thích (≤ 8 Ah)	GBA18V...GBA 18V...ProCORE18V...EXPERT18V...EXBA18V...CORE18V...
Thiết bị nạp được giới thiệu	GAL18...GAL 18...GAL 36...GAL12V/18...GAL 12V/18...GAX 18...EXAL18...
Cấp độ báo vệ	/III
Mức độ báo vệ	IP54 ^D)

A) Khi độ sáng tối đa (không có thời gian chạy còn lại trong chế độ mò)
B) được đo ở 20–25 °C với pin ProCORE18V 8.0Ah
C) hiệu suất giới hạn ở nhiệt độ < 0 °C
D) chỉ phù hợp với nắp pin kín và được khóa
Các giá trị có thể khác nhau tùy thuộc vào sản phẩm và tùy thuộc vào ứng dụng và điều kiện môi trường. Xem thêm thông tin chi tiết trên trang www.bosch-professional.com/wac.
Độ hoàn màu của các vật thể được chiếu sáng có thể bị sai lệch.

Pin

Bosch mua đèn không có pin. Dù pin được bao gồm trong phạm vi giao hàng của đèn, bạn có thể tháo bao bì.

Sạc pin

▶ Chỉ sử dụng bộ sạc được để cập trong dữ liệu kỹ thuật. Chỉ những bộ sạc này phù hợp cho đèn của bạn có sử dụng pin Li-lon.

Hướng dẫn: Pin Lithium-ion được giao một phần do các quy định vận tải quốc tế. Đế bảo đảm dây đủ diện dung, nạp diện hoàn lại cho pin trước khi sử dụng cho lân dấu tiên.

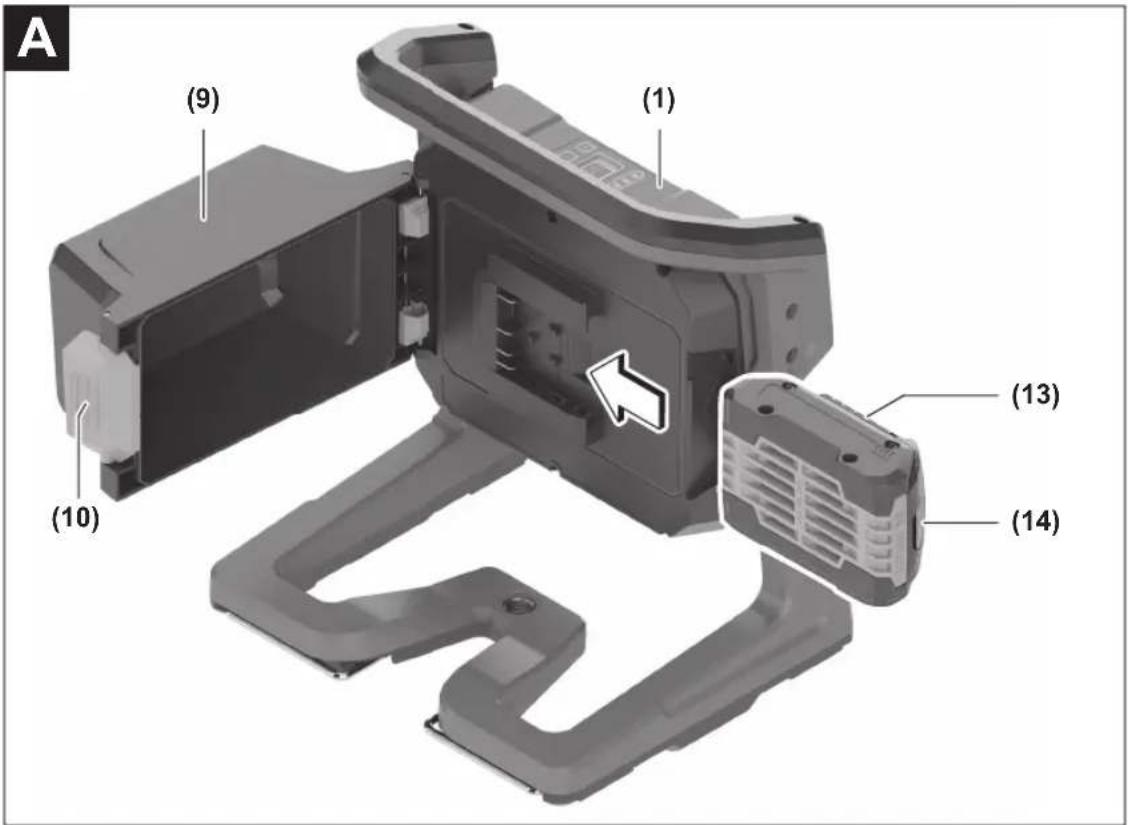

Lắp và tháo pin (xem hình A)

Nói lông khóa của nắp pin (10) và mở nắp pin (9) ra.

Hãy lắp pin đã sạc (13) vào đầu đèn (1), đến khi nó được gài vào khớp và nằm chính xác trên đầu đèn. Để tháo pin bạn hãy ấn nút mơ khóa pin và kéo pin ra. Không dùng sức.

Pin có 2 mức khóa, có nhiệm vụ ngăn ngừa pin bị rơi ra do vô ý bấm phải nút tháo pin. Khì pin còn được lắp trong đèn, nó vẫn được giữ nguyên vị trí nhỏ vào một lò xo.

Đóng nắp pin.

▶ Lưu ý khớp chính xác mép cao su khi đóng nắp pin. Nếu không chức năng chống bụi và nước không được đảm bảo.

Đèn báo trạng thái nạp pin

Khi pin được lắp, bạn có thể nhận biết mức sạc của pin trên hiện thị mức sạc pin (4) của đèn.

Nếu tháo pin ra khởi đèn, bạn cũng có thể hiển thị mức sạc trên pin.

Hiến thị mức sạc pin trên đèn

Khi đèn bạt, năm đèn LED của màn hình hiện thị tình trạng sạc pin (4) chỉ ra tình trạng sạc của pin.

Hiến thị mức sạc pin trên pin 18 V

Lưu ý: Không phải mọi loại pin đều có một hiện thị mức sạc.

Các đèn LED màu xanh của màn hình hiện thị tình trạng sạc pin chỉ ra tình trạng sạc của pin. Vì lý do an toàn, ta chỉ có thể kiểm tra trạng thái của tình trạng nạp điện khi đèn đã tất.

Đế hiện thị tình trạng nap, ban hãy nhân nút để hiến thị mức sac hoặc Điều này cũng có thể thực hiện khi ắc quy được tháo ra.

Đèn LED không sáng sau khi nhân nút để hiển thị mức sạc có nghĩa là pin bị hóng và phải được thay thế.

Loại pin GBA 18V... | GBA18V...

LED Diện dung

Đèn sáng liên tục 3× màu xanh lá 60–100 %

Đèn sáng liên tục 2× màu xanh lá 30–60 %

Đèn sáng liên tục 1× màu xanh lá 5–30 %

Đèn nhập nháy 1× màu xanh lá 0–5 %

Loại pin ProCORE18V... | EXPERT18V... | EXBA18V... | CORE18V...

LED Diện dung

Đèn sáng liên tục 5× màu xanh lá 80–100 %

Đèn sáng liên tục 4× màu xanh lá 60–80 %

Đèn sáng liên tục 3× màu xanh lá 40–60 %

Đèn sáng liên tục 2× màu xanh lá 20–40 %

Đèn sáng liên tục 1× màu xanh lá 5–20 %

Đèn nhập nháy 1× màu xanh lá 0–5 %

Nhận biết nguy cơ hống pin

EXPERT18V... | EXBA18V...

Ngoài trạng thái sạc của pin, đèn LED của hiện thị trạng thái sạc pin có thể cho biết nguy cơ pin bị hồng.

Đế kích hoạt chức năng, nhân và giữ nút của hiện thị trạng thái sạc trong 3 giây. Phân tích pin được báo hiệu bằng đèn chạy của hiện thị trạng thái sạc pin. Kết quả được hiện thị trên hiện thị trạng thái sạc pin.

1 LED: Pin có nguy cơ hồng cao. Công suất và thời gian hoạt động có thể đã bị rút ngắn. Khuyến cáo cần thay pin.

5 LED: Pin ở tình trạng tốt và ít có nguy cơ bị hống.

Vui lòng chú ý: Đánh giá rủi ro hồng pin sẽ hoạt động theo hai giai đoạn và đưa ra đánh giá tình trang đơn giản. Pin được đánh giá ở tình trang tốt hoặc có nguy cơ bị hồng cao hơn. Không có hiến thị phân trăm mức sạc pin.

Các Khuyến Nghị về Cách Bảo Dương Tốt Nhất cho Pin

Bảo vệ pin hợp khối tránh sự ẩm ướt và nước.

Chỉ bảo quản pin trong tâm nhiệt độ nằm giữa

-20 °C và 50 °C. Không để pin trong ô tô vào mùa hè.

Thỉnh thoảng làm sạch các khe thông gió của pin bằng cách dùng một cái cơ khô, mềm và sạch.

148 | Tiếng Việt

Sự giảm sút đáng kể thời gian hoạt động sau khi nạp điện chỉ rõ rằng pin hợp khối đã hết công dụng và phải được thay.

Qui trình hoạt động được chia ra làm hai giai đoạn.

Vận Hành

Bắt Đầu Vận Hành

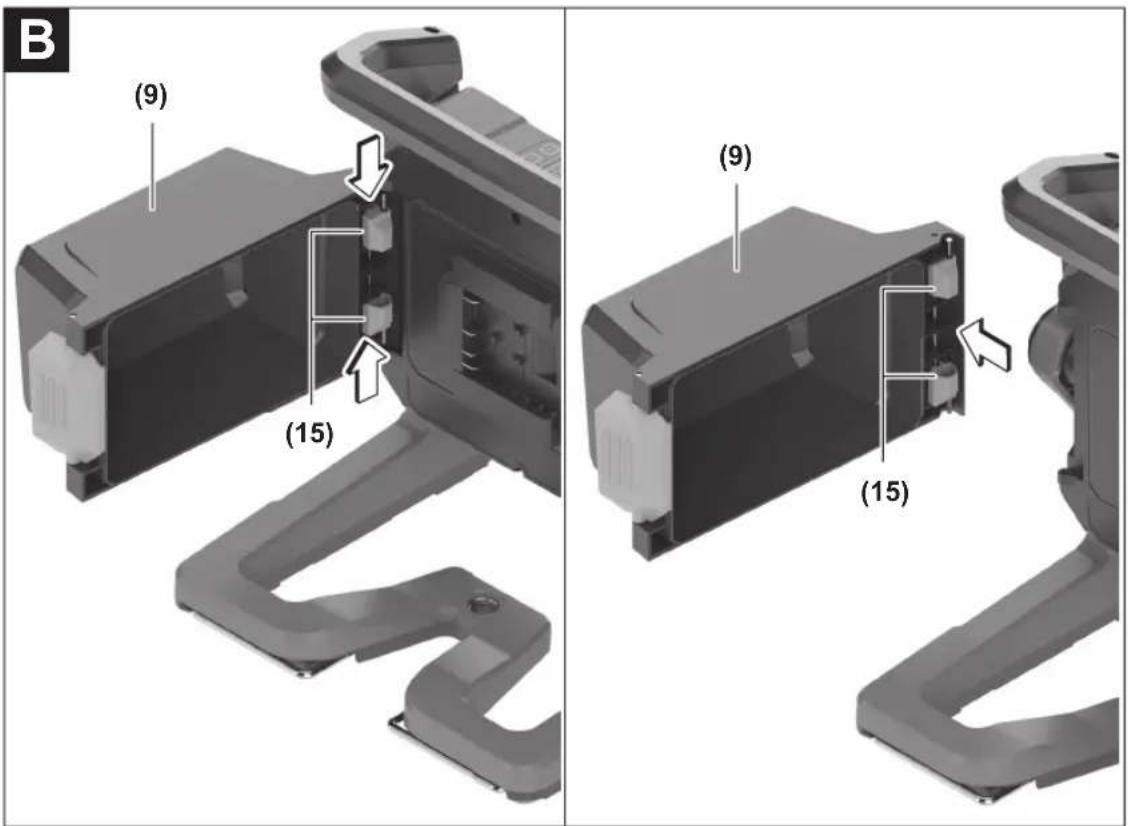

Tháo nắp pin (xem hình B)

Một pin quá lớn sẽ ngăn nắp pin (9) đóng lại. Trong trường hợp này, nắp pin có thể được tháo ra.

Hãy trượt 2 bản lê (15) ngược hướng với lực lò xo vào bên trong. Tháo nắp pin ra. Nếu không có nắp pin thì sẽ không có mức bảo vệ IP!

Đế lắp nắp pin lại (9), hãy trượt 2 bản lê (15) ngược hướng với lực lò xo vào bên trong. Đặt nắp pin lên vỏ. Khớp 2 chỗ bản lê vào các rãnh của vỏ.

Lắp

Đặt đèn trên bề mặt phẳng, chắc chắn. Lưu ý tư thế an toàn.

Bật/tất và thiết lập độ sáng

Nút Bật/tất (3)

Chức năng

1× Nhân Bật đèn, độ sáng thấp (Cấp độ 1)

2× Nhân Bật đèn, độ sáng trung bình(Cấp độ 2)

3× Nhân Bật đèn, độ sáng tối đa (Cấp độ 3)

4× Nhân Tát dèn

Nếu đèn được bạt mờ khoáng 5 phút, nó sẽ được tắt ngay lập tức với lần nhân tiếp theo.

Bảo vệ chống quá tải dựa trên nhiệt độ

Khi vượt quá nhiệt độ vận hành cho phép, đèn sẽ tất. Hãy để người đèn rối mới bật lại.

Hướng Dẫn Sử Dụng

Ngay trước khi đèn tất do cạn pin, nó sẽ nhập nháy 3 lân và chiếu sáng mở dân.

Nghiêng dấu đèn

Bạn sẽ có thể xoay đầu đèn (1) theo 7 cấp độ và nghiêng tối đa 135°.

Các móc treo

Bằng móc treo (8) bạn có thể treo đèn.

▶ Không sử dụng các móc treo để kéo đồ vật.

Các móc treo hoặc đèn có thể gãy.

▶ Luôn sử dụng cả hai móc treo để treo đèn.

Chi tiết gắn từ tính

Bạn có thể sử dụng các nam châm (11) để gắn đèn vào các bề mặt sắt từ.

Khi gắn, hãy đảm bảo tất cả nam châm luôn nằm trên bề mặt sắt từ.

Hãy giữ ngón tay cách xa mặt sau của chân để, nếu bạn gắn đèn trên bề mặt. Do lực kéo mạnh của nam châm ngón tay của bạn có thể bị ket.

Khi gắn, hãy cần thận để tránh trayx xương trên các bề mặt nhạy cảm.

Cố định lên giá ba chân

Nhỏ khớp nối giá ba chân (12) bạn có thể gắn đèn lên một giá ba chân.

Siết chặt vít 5/8". Lửu ý tư thế an toàn.

Cố định đèn để chống lật

Hướng dẫn: Đế cố định đèn khởi bị rơi, nên sử dụng thiết bị chống rơi phù hợp với trọng lượng của hệ thống. Chiều dài tối đa cho phép của thiết bị chống rơi là 0,5 m.

Tốt nhất nên sử dụng vòng đai được gắn bằng nút neo trên tay nấm để làm thiết bị chống rơi hoặc dùng thiết bị chống rơi với đêm.

Cân lưu ý huống dẫn điều khiển khi gắn thiết bị chống rơi.

Chọn một điểm gắn cố định sao cho đèn có thể rơi tự do vào khóa chống roi nếu rơi ngã, mà không gây nguy hiểm cho người dùng. Cán gắn mặt đối diện của thiết bị chống rơi vào một cấu trúc ổn định (ví dụ toà nhà hoặc giàn giáo). Thiết bị chống rơi phải di chuyển tự do và chỉ được phép gắn trên dèn trong vùng gắn được phép (7).

Bảo Dương và Bảo Quản

Bảo Dương Và Làm Sạch

Trước khi tiến hành bắt cứ công việc gì với đèn (vd., bảo dưỡng, lắp đặt v.v.) cũng như khi vận chuyển hay lưu kho, tháo pin ra khởi đèn. Có nguy cơ gây thương tích khi vô tình làm kích hoạt công tắc Bật/Tắt.

Đèn không cần sự bảo dưỡng và không một bộ phận nào cần phải được thay hay bảo dưỡng. Đế tránh làm hư hỏng, chỉ được lau sạch trồng nhựa của đèn bằng một mảnh mềm và khô. Không được sử dụng chất tây rửa.

Không thể thay thế nguồn sáng. Khi nguồn sáng bị hồng, phải thay thế toàn bộ đèn.

Dịch vụ hỗ trợ khách hàng và tư vấn sử dụng

Việt Nam

Hotline: [phone]

Địa chỉ dịch vụ và liên kết đến dịch vụ sửa chữa và đặt hàng linh kiện thay thế của chúng tôi có thể được tìm thấy tại: www.bosch-pt.com/serviceaddresses

Trong tất cả các phán hồi và đơn đặt phụ tùng, xin vui lòng luôn luôn nhập số hàng hóa 10 chữ số theo nhân của hàng hóa.

Sự thải bổ

Đèn, pin, phụ kiện và bao bì cân được tái sử dụng theo quy định về môi trường.

Không vút đèn và pin/ắc quy cùng trong rác thải của gia đình!
