GOP 40-30 Professional - Máy cắt BOSCH - Hướng dẫn sử dụng miễn phí

Loại sản phẩm	Máy đa năng dao động (máy cắt)
Thương hiệu	Bosch
Model	GOP 40-30 Professional
Kích thước (D x R x C)	280 x 80 x 100 mm
Trọng lượng	1,4 kg
Nguồn điện	Lưới điện, 230 V
Công suất tiêu thụ	400 W
Tần số dao động	8 000 – 20 000 dao động/phút
Góc dao động	2,8° (trái/phải)
Chức năng chính	Cắt, chà nhám, cạo, cưa
Phụ kiện đi kèm	Lưỡi cưa chìm, đế chà nhám, cờ lê lục giác
Biến tốc	Có, núm điều chỉnh
Hệ thống thay đổi phụ kiện	SDS (thay đổi nhanh không cần dụng cụ)
Mức ồn (LpA)	80 dB(A)
Rung động (chà nhám)	< 7 m/s²
Bảo dưỡng và vệ sinh	Vệ sinh các khe thông gió, kiểm tra dây nguồn
An toàn	Công tắc an toàn, khóa khởi động
Phụ tùng thay thế	Than chì, đế chà nhám, lưỡi cắt (có sẵn)
Khả năng sửa chữa	Chỉ số sửa chữa: 8,4/10
Bảo hành	2 năm (tiêu chuẩn Bosch)

Câu hỏi thường gặp - GOP 40-30 Professional BOSCH

Làm thế nào để thay đổi phụ kiện trên Bosch GOP 40-30 Professional?

Sử dụng hệ thống SDS: xoay cần mở khóa, lắp phụ kiện, sau đó thả cần. Đảm bảo nó đã được khóa chặt.

Công suất của dụng cụ là bao nhiêu?

Bosch GOP 40-30 Professional có công suất tiêu thụ 400 W, lý tưởng cho các công việc cắt và chà nhám.

Tôi có thể sử dụng dụng cụ này để cắt gạch men không?

Có, với lưỡi cắt phù hợp (ví dụ, lưỡi kim cương). Điều chỉnh tốc độ ở mức thích hợp để tránh vỡ.

Làm thế nào để điều chỉnh tốc độ dao động?

Xoay núm điều chỉnh tốc độ nằm trên đỉnh thiết bị. Tốc độ dao động từ 8 000 đến 20 000 dao động/phút.

Những phụ kiện nào được cung cấp kèm theo thiết bị?

Bộ sản phẩm bao gồm một lưỡi cưa chìm, một đế chà nhám và một cờ lê lục giác. Các phụ kiện khác có sẵn dưới dạng tùy chọn.

Làm thế nào để vệ sinh dụng cụ sau khi sử dụng?

Rút phích cắm thiết bị và vệ sinh các khe thông gió bằng bàn chải. Lau vỏ máy bằng khăn hơi ẩm không có dung môi.

Phải làm gì nếu dụng cụ không khởi động?

Kiểm tra xem phích cắm đã được cắm chặt và dây không bị hỏng. Khóa khởi động phải được tắt. Nếu sự cố vẫn tiếp diễn, hãy liên hệ dịch vụ sau bán hàng.

Dụng cụ có phù hợp để chà nhám các bề mặt cong không?

Có, nhờ dao động, đế chà nhám ôm sát các hình dạng cong. Sử dụng chất mài mòn phù hợp.

Làm thế nào để thay than chì?

Tháo các nắp của giá đỡ than chì ở hai bên động cơ, lấy than chì cũ ra và lắp than mới vào. Chỉ sử dụng than chì chính hãng Bosch.

Tuổi thọ của dụng cụ là bao nhiêu?

Với bảo dưỡng định kỳ (vệ sinh, thay than chì), Bosch GOP 40-30 Professional có thể kéo dài nhiều năm. Bảo hành là 2 năm.

HƯỚNG DẪN NGƯỜI DÙNG GOP 40-30 Professional BOSCH

vi Bán gốc hưởng dẫn sử dụng

Tiếng Việt.... Trang 93

الصفحة 103

۱۱۳ فارسی ۴۰۶۵۰۶۲۱۳

CE

4

Hướng dẫn an toàn chung cho dụng cụ điện

CẢNH BÁO

Hãy đọc toàn bộ các cảnh báo an toàn, hướng dẫn,

94 | Tiếng Việt

hình ảnh và thông số kỹ thuật được cung cấp cho dụng cụ điện cấm tay này. Không tuân thủ mọi hướng dẫn được liệt kê dưới đây có thể bị diện giật, gây cháy và /hay bị thương tật nghiêm trong.

Hấy giữ tất cả tài liệu về cảnh báo và huống dẫn để tham khảo về sau.

Thuật ngữ "dung cụ điện cẩm tay" trong phân cảnh báo là để cập đến sự sử dụng dụng cụ điện cẩm tay của bạn, loại sử dụng điện nguồn (có dây cẩm điện) hay vận hành bằng pin (không dây cẩm điện).

Khu vực làm việc an toàn

▶ Giữ nơi làm việc sạch và đủ ánh sáng. Nơi làm việc bùa bên và tối tắm để gây ra tai nạn.
Không vận hành dụng cụ điện cấm tay trong môi trường dễ gây nổ, chằng hạn như nơi có chất lỏng dễ cháy, khí đốt hay rác. Dụng cụ điện cấm tay tạo ra các tia lửa nên có thể làm rác bén cháy hay bốc khói.
▶ Không để trẻ em hay người đến xem đúng gần khi vận hành dụng cụ điện cấm tay. Sự phân tâm có thể gây ra sự mất điều khiển.

An toàn về điện

Phích cắm của dụng cụ điện cấm tay phải thích hợp với ố cấm. Không bao giờ được cải biến lại phishing cấm dưới mọi hình thức. Không được sử dụng phích tiếp hợp nối tiếp đất (đây mát). Phích cắm nguyên bản và ố cấm đúng loại sẽ làm giám nguy cơ bị điện giụt.
Tránh không để thân thế tiếp xúc với đất hay các vật có bề mặt tiếp đất như đường ống, lò suời, hàng rào và tủ lạnh. Có nhiều nguy cơ bị diện giật hơn nếu cơ thể bạn bị tiếp hay nối đất.
Không được để dụng cụ điện cấm tay ngoài mưa hay ở tình trạng ẩm ướt. Nước vào máy sẽ làm tăng nguy cơ bị điện giật.
Không được làm dụng dây dẫn điện. Không bao giờ được nấm dây dẫn để xách, kéo hay rút phích cắm dụng cụ điện cấm tay. Không để dây gân nơi có nhiệt độ cao, dấu nhớt, vật nhọn bén và bộ phận chuyển động. Làm hòng hay cuộn rối dây dẫn làm tăng nguy cơ bị điện giật.
Khi sử dụng dụng cụ điện cấm tay ngoài trời, dùng dây nối thích hợp cho việc sử dụng ngoài trời. Sử dụng dây nối thích hợp cho việc sử dụng ngoài trời làm giảm nguy cơ bị điện giật.
▶ Nếu việc sử dụng dụng cụ điện cảm tay ở nơi ẩm ướt là không thể tránh được, dùng thiết bị ngắt mạch tự động (RCD) bảo vệ nguồn. Sử dụng thiết bị ngắt mạch tự động RCD làm giảm nguy cơ bị điện giứt.

An toàn cá nhân

▶ Hây tính táo, biết rõ mình đang làm gì và hây sử dụng ý thức khi vận hành dụng cụ điện cấm tay. Không sử dụng dụng cụ điện cấm tay khi đang một môi hay đang bị tác động do

chất gây nghiện, rượu hay được phẩm gây ra. Một thoáng mất tập trung khi đang vận hành dụng cụ điện cầm tay có thể gây thương tích nghiêm trọng cho bản thân.

▶ Sử dụng trang bị bảo hộ cá nhân. Luôn luôn deo kính bảo vệ mất. Trang bị bảo hộ như khấu trang, giày chống trọt, nón bảo hộ, hay dụng cụ bảo vệ tai khi được sử dụng đúng nơi đúng chỗ sẽ làm giảm nguy cơ thương tật cho bản thân.
▶ Phòng tránh máy khởi động bất ngờ. Bảo đảm công tắc máy ở vị trí tất trước khi cắm vào nguồn điện và/hay lắp pin vào, khi nhắc máy lên hay khi mang xác máy. Ngáng ngón tay vào công tắc máy để xách hay kích hoạt dung cu điện cấm tay khi công tắc ở vị trí mở dễ dẫn đến tai nan.
Lấy mọi chia hay khóa điều chỉnh ra trước khi mở diện dụng cụ điện cẩm tay. Khóa hay chia còn gắn dính vào bộ phận quay của dụng cụ điện cẩm tay có thể gây thương tích cho bản thân.
▶ Không rurơn người. Luôn luôn giữ tư thế đứng thích hợp và thăng bằng. Điều này tạo cho việc điều khiển dung cụ điện cấm tay tốt hơn trong mọi tình huống bắt ngò.
Trang phục thích hợp. Không mặc quân áo rộng lùng thùng hay mang trang sức. Giữ tóc và quân áo xa khởi các bộ phận chuyển động. Quân áo rộng lùng thùng, đô trang sức hay tóc dài có thể bị cuốn vào các bộ phận chuyển động.
▶ Nếu có các thiết bị đi kèm để nối máy hút bụi và các phụ kiện khác, bảo đảm các thiết bị này được nối và sử dụng tốt. Việc sử dụng các thiết bị gom hút bụi có thể làm giám các độc hai liên quan đến bụi gây ra.
Không để thói quen do sử dụng thường xuyên dụng cụ khiến bạn trở nên chủ quan và bổ qua các quy định an toàn dụng cụ. Một hành vi bất căn có thể gây ra thương tích nghiệm trọng chí trong tích tắc.
Không được ép máy. Sử dụng dụng cụ điện cấm tay đúng loại theo đúng ứng dụng của bạn. Dụng cụ điện cấm tay đúng chức năng sẽ làm việc tốt và an toàn hơn theo đúng tiến độ mà máy được thiết kế.
Không sử dụng dụng cụ điện cấm tay nếu như công tắc không tất và mở được. Bắt kỳ dụng cụ điện cấm tay nào mà không thể điều khiển được bằng công tắc là nguy hiểm và phải được sửa chữa.
Rút phích cấm ra khởi nguồn điện và/hay pin ra khởi dụng cụ điện cấm tay nếu có thể tháo được, trước khi tiến hành bắt kỳ điều chỉnh nào, thay phụ kiện, hay cắt dụng cụ điện cấm

Sử dụng và bảo dưỡng dụng cụ điện cẩm tay

tay. Các biện pháp ngăn ngừa như vậy làm giám nguy cơ dụng cụ điện cấm tay khởi động bất ngờ.

Cắt giữ dụng cụ điện cẩm tay không dùng tới nơi trẻ em không lấy được và không cho người chưa từng biết dụng cụ điện cẩm tay hay các hướng dẫn này sử dụng dụng cụ điện cẩm tay. Dụng cụ điện cẩm tay nguy hiểm khi ở trong tay người chưa được chỉ cách sử dụng.
Bảo quản dụng cụ điện cấm tay và các phụ kiện. Kiểm tra xem các bộ phận chuyển động có bị sai lệch hay ket, các bộ phận bị rạn nứt và các tỉnh trạng khác có thể ảnh hưởng đến sự vận hành của máy. Nếu bị hư hỏng, phải sửa chữa máy trước khi sử dụng. Nhiêu tai nan xây ra do bảo quản dụng cụ điện cấm tay tối.
▶ Giữ các dụng cụ cắt bên và sạch. Bảo quản đúng cách các dụng cụ cắt có cạnh cắt bên làm giảm khả năng bị kẹt và dễ điều khiển hơn.
▶ Sử dụng dụng cụ điện cấm tay, phụ kiện, dấu cải v. v., đúng theo các chỉ dẫn này, hãy lưu ý đến điều kiện làm việc và công việc phải thực hiện. Sử sử dụng dụng cụ điện cấm tay khác với mục đích thiết kế có thể tạo nên tình huống nguy hiểm.
Giữ tay cấm và bề mặt nằm luôn khô ráo, sạch sẽ và không dính dấu mô. Tay cấm và bề mặt nằm trơn trượt không đem lai thao tác an toàn và kiểm soát dụng cụ trong các tình huống bắt ngò.

Bảo dưỡng

Đưa dụng cụ điện cấm tay của bạn đến thợ chuyên môn để bảo dưỡng, chỉ sử dụng phụ tùng đúng chủng loại để thay. Điều này sẽ đảm bảo sự an toàn của máy được giữ nguyên.

Cảnh Báo An Toàn cho Máy Cắt Đa Năng

▶ Chỉ cấm dụng cụ điện tại các bề mặt cấm nấm có cách điện, khi thực hiện một thao tác tại vị trí mà phụ kiện cắt có thể tiếp xúc với dây điện ngấm hoặc chính dây điện của thiết bị. Phụ kiện cắt tiếp xúc với dây có điện có thể làm cho các phân kim loại hồ của dụng cụ điện cấm tay có điện và có thể gây ra điện giật cho người vân hành.
▶ Sử dụng các kép hoặc cách thực tiễn khác để cố định và đồ phôi gia công vào sản thao tác cố định. Việc cẩm phôi gia công bằng tay hoặcutura người vào phôi gia công làm cho nó để đồ và có thể dẫn đến mất kiểm soát.
▶ Chỉ sử dụng dụng cụ điện để mài khô. Nước vào máy sẽ làm tăng nguy cơ bị điện giật.
▶ Chú ý nguy cơ cháy! Tránh quá nhiệt vật liệu mài và máy mài. Luôn xả rống thùng chứa bụi trước khi tạm dùng làm việc. Bụi mài trong

túi chứa bụi, bộ vi lọc, túi giấy (hoặc trong bộ lọc kiểu túi hoặc bộ lọc của máy hút bụi) có thể tự đánh lửa dưới các điều kiện không phù hợp, như tia lửa điện bay ra khi mài kim loại. Có nguy hiểm đặc biết, nếu bụi mài trôn với các cặn sơn, căn polyurethane hoặc những chất hóa học khác và vật liệu mài nóng lên sau thời gian dài hoạt động.

▶ Đế tay tránh xa khởi phạm vi cắt. Không được tiếp chạm với phân bên dưới vật gia công. Tiếp xúc với lưới cưa có thể dẫn đến việc bị thương tích.
▶ Thường xuyên làm sạch các khe thông gió của dụng cụ điện. Quạt gió môto sẽ kéo bụi nằm trong vỏ máy ra và sự tích tụ quá nhiều bột kim loại có thể gây nên các nguy hiểm về điện.
Dùng thiết bị dò tìm thích hợp để xác định nếu có các công trình công cộng lắp đặt ngâm trong khu vực làm việc hay liên hệ với Cty công trình công cộng địa phương để nhờ hỗ trợ. Đụng chảm đường dẫn điện có thể gây ra hòa hoàn và diện giật. Làm hư hại đường dẫn khí ga có thể gây nổ. Làm thủng đường dẫn nước gây hư hỏng tài sản hay có khả năng gây ra diện giật.
▶ Giữ máy thật chắc bằng cả hai tay trong khi làm việc và luôn luôn giữ tư thế đứng cho thích hợp và cân bằng. Dùng hai tay để điều khiển máy thì an toàn hơn.
Hãy mang gang tay bảo vệ khi thay phụ tùng. Dung cụ đang được sử dụng/phụ kiện trở nên nóng sau thời gian sử dụng kéo dài.
Không nạo vật liệu ẩm (ví dụ giấy dán tương) và không nạo trên sàn đất ẩm. Nước vào máy sẽ làm tăng nguy cơ bị điện giật.
Không xử lý bề mặt cân gia công bằng chất lỏng chứa dung môi. Vật liệu bị nóng lên do việc nạo gây ra có thể làm cho hơi độc phát triển.
Hấy cần thận khi làm việc với dụng cụ nạo và dao. Có nguy cơ bị thương do các dụng cụ quá sác.

Mô Tả Sản Phẩm và Đặc Tính Kỹ Thuật

Đọc kỹ mọi cảnh báo an toàn và mọi hướng dẫn. Không tuân thủ mọi cảnh báo và hướng dẫn được liệt kê dưới đây có thể bị diện giật, gây cháy và / hay bị thương tật nghiệm trọng.

Xin lưu ý các hình minh hoạt trong phần trước của hướng dân vận hành.

Sử dụng đúng cách

Dụng cụ điện được thiết kế để cửa và cắt các vật liệu gỗ, nhựa, thạch cao, kim loại màu và các chỉ

96 | Tiếng Việt

tiết cố định (ví dụ: đình chưa cứng, kep). Máy cũng thích hợp để làm việc với gạch ốp lát tưởng mềm, cũng như sử dụng để chà khô và cao bề mặt nhỏ. Máy đặc biết thích hợp để gia công các vị trí canh biên và cắt bằng mặt. Vận hành dụng cụ điện với các phụ kiện dành riêng cho máy của Bosch.

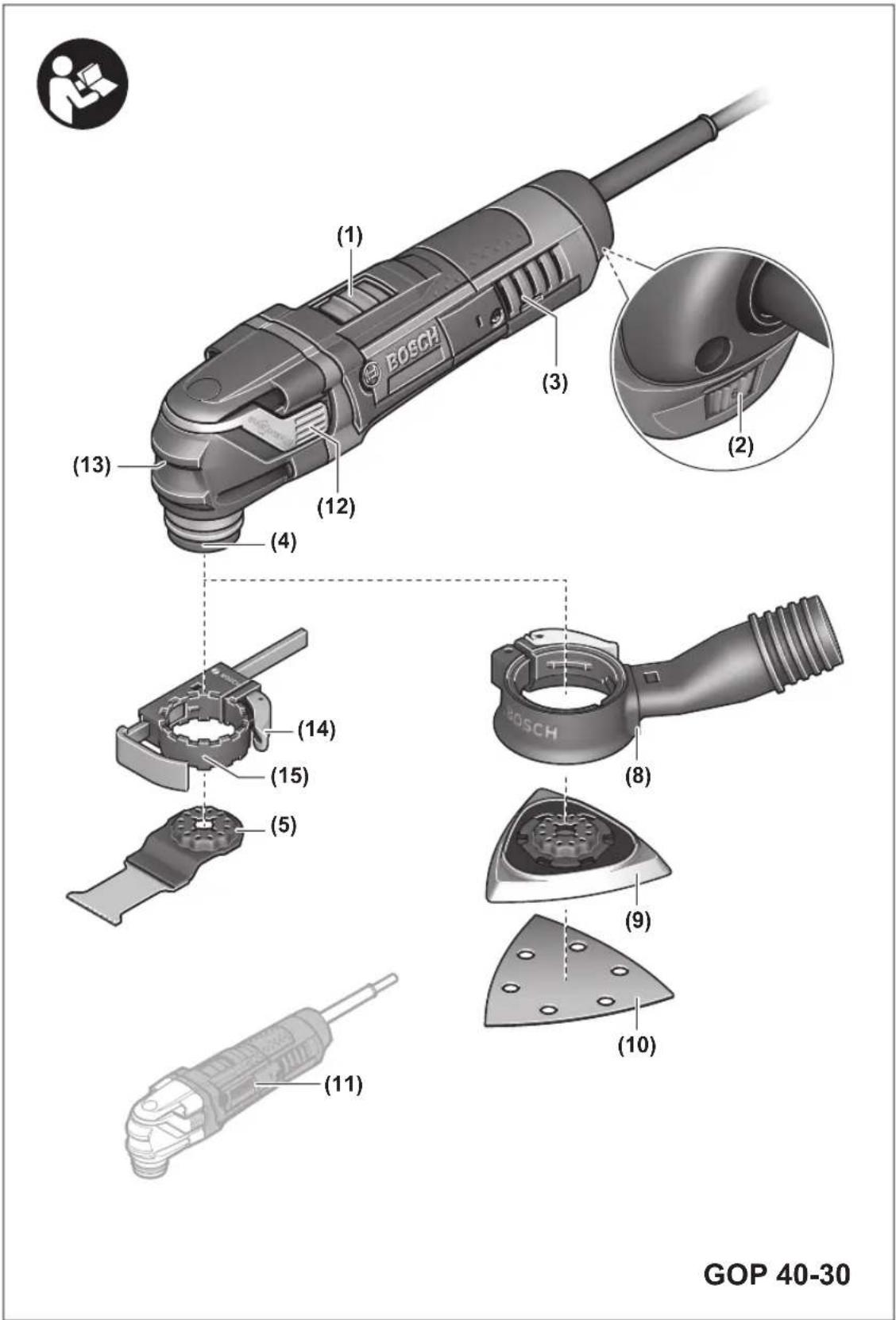

Các bộ phận được minh họa

Sự đánh số các biểu trung của sản phẩm là để tham khảo hình minh họa của máy trên trang hình ảnh.

(1) Công tắc Tất/Mồ
(2) Núm văn khía dùng chọn trước tân suất xoay tròn
(3) Khe thông gió
(4) Phân lắp dụng cụ
(5) Luôi cua cát chim ^A)
(6) Bu-long bắt cổ định (GOP 30-28)

(7) Khóa đầu lực giác (GOP 30-28)
(8) Hệ thống hút bụi ^A)
(9) Tăm mài ^A)
(10) Giấy nhám ^A)
(11) Tay nấm (bê mặt nấm cách điện)
(12) Cần gạt SDS để mở khóa dụng cụ (GOP 40-30/GOP 55-36)
(13) Đèn chiếu sáng nơi làm việc (GOP 40-30)
(14) Tay gạt siết của chỗ chặn độ sâu ^A)
(15) Chốt chặn độ sâu ^A)
(16) Tay gạt siết của hệ thống hút bụi ^A)
(17) Các vòi hút ^A)
(18) Bộ thích ứng hút ^A)
(19) Õng hút ^A)

A) Phụ tùng được trình bày hay mô tả không phải là một phân của tiêu chuẩn hàng hóa được giao kèm theo sản phẩm. Bạn có thể tham khảo tổng thể các loại phụ tùng, phụ kiện trong chương trình phụ tùng của chúng tôi.

Thông số kỹ thuật

Máy Cát Đa Năng	GOP 30-28 GOP 40-30 GOP 55-36
Mã số máy	3 601 B37 0.. 3 601 B31 0.. 3 601 B31 1..
Sự chọn trước tốc độ của hành trình xoay tròn	● ● ●
Công suất vào danh định	W 300 400 550
Tốc độ không tải n_0	min^-1 8000–20000 8000–20000 8000–20000
Góc dao động, phải/trái	° 1,4 1,5 1,8
Trong lượng theo Qui trình EPTA-Procedure 01:2014	kg 1,5 1,5 1,6
Cấp độ bảo vệ	☐/II /II /II	☐

Các giá trị đã cho có hiệu lực cho điện thể danh định [U] 230 V. Đối với điện thể thấp hơn và các loại máy dành riêng cho một số quốc gia, các giá trị này có thể thay đổi.

Sự lắp vào

▶ Trước khi tiến hành bất cứ việc gì trên máy, kéo phích cảm diện nguồn ra.

Thay Dùng Cụ

▶ Hãy mang găng tay bảo vệ khi thay dụng cụ.

Tiếp xúc với dụng cụ đang được sử dụng/phụ kiện có thể gây thương tích.

Chọn Dụng Cụ Sử Dụng/Phụ Kiện

Hãy chú ý dụng cụ gài được cung cấp cho dụng cụ điện.

Dùng cụ GOP		30-28GOP40-30	GOP55-36
STARLOCK		√	√
STARLOCK PLUS		√	√
STARLOCK MAX		×	√

sē tìm thấy các dụng cụ gài tiếp theo trong chương

Dụng cụ gài Nguyên liệu Ứng dụng

	Lưới cửa cắtchìm AIZ 10 ABStarlock 10 × 20 mmlường kim chogỗ và kim loại	Gỗ mềm, nhựa mềm,tấm vừa, mặt cắtnhôm và mặt cắt kimloại màu có thànhmóng, tấm kim loạimóng, dính và vítchưa đóng cứng	Vết cắt dứt và vết cắt chim; Các công việc điềuchính tinh xào trên gỗ;Ví dụ: Cắt khe cho cấp, cắt chim trên các tấmvữa, cửa lại các rãnh cho ổ khóa và mối nổi
	Lưới cửa cắtchìmAIZ 32 EPCStarlock 32 × 50 mmHCS cho gỗ	Gỗ mềm Vết cắt dứt và	vết cửa chim không nứt nhỏ mépcưa tròn (Curved-Tec);cà cửa sát mép trong các góc và trong các vùngkhó tiếp cận;Ví dụ: Vết cắt chim để lắp lưới thông gió hoặc tạokhe cho ổ cắm
	Lưới cửa cắtchìmPAIZ 32 APBStarlockPlus 32 × 60 mmlường kim chogỗ và kim loại	Vật liệu tổng hợp làmtừ gỗ và kim loại mềmkhông chứa sắt, dínhvàvít không cứng, ốnglàm bằng kim loạimàu và biên dạng cókích thước nhỏ hơn	Cắt chim nhanh và sâu trên gỗ, vật liệu gỗ màimòn và nhựa, cắt không nứt nhỏ mép cắt tròn(Curved-Tec);Ví dụ: Cắt nhanh các ống kim loại màu và cácmặt cắt có kích thước nhỏ hơn, cắt đơn giản cácdính, vít chưa đóng cứng và các mặt cắt thép cókích thước nhỏ hơn
	Lưới cửa cắtchìmMAIZ 32 APBStarlockMax 32 × 80 mm chogỗ và kim loại	Vật liệu tổng hợp làmtừ gỗ và kim loại mềmkhông chứa sắt, dínhvàvít không cứng, ốnglàm bằng kim loạimàu và biên dạng cókích thước nhỏ hơn	Vết cắt và vết cắt chim phẳng, sâu và không nứttrên gỗ nhỏ mép cắt tròn (Curved-Tec), kim loạimềm không chứa sắt và nhựa nhỏ mép cửa tròn(Curved-Tec);Ví dụ: Cắt khe cho ổ cắm và đường ống, cắtphẳng dính và vít không cứng, cửa xuyên khungcửa số
	Lưới cửa cắtchìmAIZ 32 BSPBStarlock 32 × 50 mmlường kim chogỗ cứng	Gỗ cứng, các tấm ép	Vết cắt dứt và vết cắt chim không nứt trên tãmdược phủ hoặc gỗ cứng nhỏ mép cửa tròn(Curved-Tec), răng cửa Nhật Bản đặc biệt thíchhợp cho gỗ cứng;Ví dụ: Lắp đặt cửa số mái, tạo khe cho ổ cắm
	Lưới cắt chimCarbidePAIZ 45 AT/PAIZ 45 AITStarlockPlus 45 × 50 mm chokim loại	Kim loại cứng chấtsắt, vật liệu mài mònmạnh, sợi thủy tinh,tấm vừa, các tấm xơép được gắn xi măng,dính và vít cứng	Lưới cửa rộng để cửa các chất liệu mài mònmạnh hoặc kim loại chất sắt cứng; tuổi thọ đàinhờ công nghệ BOSCH Carbide Technology;Ví dụ: Cắt các tấm nắp tủ bếp, các vết cửa đơngiản xuyên qua các vít cứng và thép không gì
	Lưới cửa cắtchìm CarbidePAIL 52 APT/PAIL 52 APITStarlockPlus 52 × 50 mm choda vật liệu	Tấm kim loại chất sắtcứng, epoxy, tấm vừa,GFK, CFK, tấm sợi xỉmăng	Lưới cửa dài để cắt dứt và vết cắt chim không nứttrên tấm kim loại nhỏ mép cắt tròn (Curved-Tec);tuổi thọ dài nhỏ BOSCH Carbide Technology;Ví dụ: Cắt qua tấm kim loại, cắt xuyên vít trênkhung cửa số
	Lưới cửa cắtchìm lường kimMAIZ 32 AT/MAII 32 AITStarlockMax 32 × 70 mm chokim loại	Kim loại cứng chấtsắt, vật liệu mài mònmạnh, sợi thủy tinh,tấm vừa, các tấm xơép được gắn xi măng,dính và vít cứng	Lưới cửa dài và nhanh hơn để cửa các chất liệumài mòn mạnh hoặc kim loại chất sắt cứng; tuốithọ dài nhỏ công nghệ BOSCH CarbideTechnology;Ví dụ: Cắt các tấm nắp tủ bếp, các vết cắt đơngiản xuyên qua các vít cứng và thép không gì

98 | Tiếng Việt

Dùng cu gài Nguyên liếu Ung dung
	Luii cua cátchimAYZ 53 BPBStarlock53 × 40 mm choda vát liếu	Tám vúa, ván dǎm,vát liếu ba lôp, go	Duoc tõi uu hóa cho vét cua chim vói vét cát dàihon tiêp theo; Dual-Tec-Form dam bao cát sachva hoàn toàn o cac góc cung nu trong khi táo vét cát dai;Vi du: Khe o cám trong tám vúa hoặc vách go
	Luii cua chimluǒng kimAll 65 APBStarlock65 × 40 mm chogǒ và kim loái	Gǒ mém, go cung,cac tám op, cac támboc nhua, dinh và vítchuá dong cung	Vét cát dút và vát cát chim khòng nút nhò mépcát tròn (Curved-Tec) trèn tám duoc phú hoặc go cung;Vi du: Cát ngǎn khung cua, cac khe trèn sàn támmong cua ké hoac do go duoc láp, cát phang qua dinh và vít chuá cung
	Luii cua cátdoan luǒng kimACZ 85 EBSarlockduǒng kinh85 mm cho go và kim loái	Vát liếu go, nhua, kimloai mém khòng chátsát	Vét cát dút và vét cua chim;cá cua sát mép, trong cac vùng khó tiêp cān; Vi du: Cát ngǎn ván go ghép chan tuǒng dã gǎnhoac khung cua, cát chim khi diéu chinh cac tám sàn
	Luii cua cátdoan CarbideACZ 105 ETStarlockduǒng kinh105 mm cho davát liếu	Tám xi mǎng soci,mạch nõi gach, gach,chát deo côt soci thuytinh, tám móng	Vét cát dút và vét cua chim;cá cua sát mép,trong cac vùng khó tiêp cān; tuõi thç dài nhòBOSCH Carbide Technology;Vi du: cát ngǎn ván go ghép chan tuǒng dã láphoac khung cua, phay rānh cap trèn gach, catnhanh và it bui cac mach nõi gach, cát cac tám soci thuy tinh cho thiet bi phu tro, cóng viec chinh trèn tám móng; khá dung tú giūa nám 2021
	Luii cua cátdoan luǒng kimACZ 100 SWBStarlockduǒng kinh100 mm cho davát liếu	Vát liếu cach nhiet,tám cach nhiet, gachlát nén, tám cachnhiét- am va cham,bia cung, tham, caosu, da thuc	Cát chinh xac cac vát liếu mém;Vi du: Cát cac tám cach nhiet, cac vét cát ngangghép phang cua cac vát liếu cach nhiet bi nhô ra
	Luii cua cátdoan luǒng kimMACZ 145 BBSarlockMaxduǒng kinh145 mm cho go và kim loái	Gǒ, go cung, kim loaimém khòng chat sát,dinh và vít chuá cung	Cát nhanh và sau trèn vát liếu go và kim loaimém và khòng chat sát, rang thang cho phép cátkhòng dau nhiet; bé mat lón cua luõi cua dambao cac vét cát chinh xac, thang ngay cá vói do dài lon;Vi du: Cua cac khe bóng, cua dam go de do, cát ǒng, cát phang trèn dinh và vít chuá cung
	Luii cua cátdoan Dá ngám-kim cuongACZ 85 RD4Starlockduǒng kinh85 mm cho do go và vát lieumài mòn	Mõi nõi trét xi mǎng,gach lát tuǒng mém,chát deo côt soci thuytinh, epoxy, GKF	Cát và tách o nhùng khu vuc hoac góc khó tiépcân hay sát mép, tuõi thç cao hón nhò dá ngám-kim cuong;Vi du: Loai bó mach nõi giūa gach lát tuǒng chocóng viec chinh sùa, cac khe trèn gach;cùng khá dung duǒi dang phiên bàn Carbide-dángâm: ACZ 85 RT3 cho mach nõi tuǒng,ACZ 70 RT5 cho mach nõi mǎnh
	Dung cu loai bóvúa Carbide-RiffAVZ 70 RT4Starlock70 mm	Vúa, chat dém, nhurapeoxi, chat deo cotsoci thuy tinh, cac vatlìeu mài	Phay và cát cac vát liếu gǎn và lát gach cung nhurgiūa và mài trèn něn cung; tuõi thç dài nhòBOSCH Carbide TechnologyVi du: Loai bó xi mǎng gǎn gach lát và vúa trát

Dụng cụ gài Nguyên liệu Ứng dụng

	Lưới cửa cắtđoạn đá ngâm-kim cườngMATI 68 RD4StarlockMax 68 × 30 mm chovữa và vật liệumài mòn	Vữa mạch, vật liệumài mòn, bê tông rõtổ ong, gạch mềm,gạch lát tưởng, vánsợi xi măng, vật lieutống hợp	Cắt và tách ở những khu vực và góc khó tiếp cậnhay sát mép nhỏ đầu nhọn, tuổi thọ dài khi cắttrên đá ngâm-kim cường;Ví dụ: Loại bỏ các mạch nổi gạch ở các khu vụcsát mép; ví dụ ở các góc hoặc thiết bị phụ trợ,các khe trên vật liệu mài mòn ván sợi xi măng vàvật liệu tổng hợp cốt sợi thủy tỉnh;cũng khả dụng dưới dạng MATI 68 RSD4 chomạch nổi mỏng
	Tấm dentaCarbide-RiffAVZ 90 RT2Starlockrộng 90 mm chovữa và vật liệumài mòn	Vữa, xi măng thừa,gỗ, các vật liệu mài,màu	Giữa và mài các nền cứng;Ví dụ: Loại bỏ vừa hoặc xi măng gắn gạch lát (vídụ khi thay các gạch lát bị hư hỏng), loại bỏ phậnthừa chất dính thám, loại bỏ phấn thừa chất dínhthám, loại bỏ màu thừa;khả dụng với kích thước hạt 20 (RT2), 40 (RT4),60 (RT6) hoặc 100 (RT10)
	Đế chàAVZ 93 GStarlockrộng 93 mm chodế đĩa dùng đểchà nhám SerieDelta 93 mm	tùy theo loại giấynhám	Chà nhám trên các mép, góc hoặc khu vực khótiếp cận;tùy theo đĩa chà nhám ví dụ để chà gỗ, màu, sơn,dá;Vật liệu không dệt dùng để làm sạch và để cấutrúc lại gỗ, khử gì kim loại và để chà nhám sơn, nìdánh bóng để đánh bóng sơ bộ
	Chốt chàCarbide-RiffAVZ 32 RT4Starlock 32 × 50 mm chogỗ và màu	Gỗ, màu Mài gỗ hoặc mục trên các vị trí khó tiếp cận màkhông cấn giấy nhám; tuổi thọ dài nhờ BOSCHCarbide Technology;Ví dụ: Mài mục giữa các phiến mỏng của cửa sốchớp, mài các sản gỗ trong các góc;Khả dụng với kích thước hạt 40 (RT4) và 100(RT10)
	Dung cụ cắtHCSASZ 32 SCStarlockrộng 24 mm,dung cụ cắt áplực HCSrộng 11 mm	Giấy lợp nhà, thâm,cỏ nhân tạo, bìa cứng,sàn PVC	Cắt nhanh và chính xác vật liệu mềm và các vậtliệu mài dẻo;Ví dụ: Cắt thâm, bìa cứng, sàn PVC, khe trongbia lợp
	Lưới nạoATZ 52 SCStarlock52 mm, cứng	Thám, vừa, bê-tông,xi măng gắn gạch lát	Nạo trên nền cứng;Ví dụ: Loại bỏ vừa, xi măng gắn gạch lát, phânthừa chất dính thám và phân thừa xì măng;khả dụng dưới dạng lưỡi nạo lĩnh hoạtATZ 52 SFC (chất dính thäm/màu dư)
	Dụng cụ cắtmạch nối phốdụngMAII 32 SCStarlockMaxrộng 32 × 55 mm	Vật liệu mềm, deo,vật liệu mạch nondiêmêm, mạch nối kín,mạch nối silicon sâu,matít cửa số, kéo trét	Vết cắt sâu trong vật liệu mềm chống chịu tốt nhởdao hai lưới;Ví dụ: Cắt bỏ cửa số matít cửa số và chất bit, cắtxuyên các mạch nối kín chống chịu tốt trên cáccạnh và mạch nondi giãn nổ giữa các toàn nhà

Lắp/thay dụng cụ gài (GOP 30-28)

Nếu cân thiết, tháo dụng cụ đang lắp sẵn/phụ kiện.

Đế tháo dụng cụ gài, hãy dùng chìa văn lục giác (7) mở vít (6) và nhắc dụng cụ ra.

Hãy đặt dụng cụ gài mong muốn (ví dụ như lường cửa chìm (5)) lên phần lắp dụng cụ (4) để tay quay chỉ xuống dưới (xem hình minh họa trên trang đô thị, chữ của dụng cụ gài từ bên trên dễ dọc).

100 | Tiếng Việt

Hãy xoay dụng cụ điện vào vị trí phù hợp với công việc tương ứng và khớp vào các cam của phần lắp dụng cụ (4). Có thể có mười hai vị trí 30°.

Siết chất dụng cụ gài bằng vít (6). Văn vít bằng chia khóa lực giác (7) sao cho mũ tròn của vít khít phẳng trên dụng cụ gài.

Hãy thường xuyên kiểm tra độ khít của dụng cụ gài. Lắp bắt vào không đúng cách hay không chắc chắn làm dụng cụ sử dụng/phụ kiện có thể bị lỏng và gây ra nguy hiểm.

Lắp/thay dụng cụ gài (GOP 40-30/GOP 55-36)

Nếu cân thiết, tháo dụng cụ đang lắp sẵn/phụ kiện. Mở cân gạt SDS (12) cho đến cũ chặn cuối. Dụng cụ gài được loại bó.

Hây đặt dụng cụ gài mong muốn (ví dụ như lường cửa chim (5)) lên phần lắp dụng cụ (4) để tay quay chỉ xuống dưới (xem hình minh họa trên trang đô thị, chữ của dụng cụ gài từ bên trên dễ dọc).

Hãy đặt dụng cụ gài vào một vị trí phù hợp với từng công việc. Có thể có muòi hai dụng cụ ở 30° vị trí được dịch chuyển.

Ăn chất dụng cụ gài tại vị trí mong muốn lên vâu cấp của giá dō dụng cụ, cho tới khi nó được khóa lại tự động.

Hãy thường xuyên kiểm tra độ khít của dụng cụ gài. Lắp bắt vào không đúng cách hay không chắc chắn làm dụng cụ sử dụng/phụ kiện có thể bị lỏng và gây ra nguy hiểm.

Lắp và điều chỉnh chốt chặn độ sâu

Chốt chặn độ sâu (15) có thể được dùng khi làm việc với các lưới của chim và lưới của phân đoạn. Nếu cân thiết, tháo dụng cụ đang lắp sẵn/phụ kiện. Đầy chốt chặn độ sâu (15) tại vị trí làm việc mong muốn cho tới cử chặn cuối qua giá đỡ dụng cụ (4) lên cố kịp của dụng cụ điện. Khớp chốt chặn độ sâu vào. Có thể có muời hai dụng cụ ở 30° vị trí được dịch chuyển.

Thiết lập độ sâu làm việc mong muốn. Nhấn tay gạt siết (14) của chốt chặn độ sâu để cố định chốt chăn độ sâu.

Chọn Loại Giấy Nhám

Tùy theo loại vật liệu được gia công và tốc độ loại bổ vật liệu, có thể mua ngoài thị trường nhiều loại giấy nhám khác nhau:

Dĩa chà nhám	Nguyên liệu Ứng dụng Kích Cỡ Hạt
best Wood	– Toàn bộ vật liệu gỗ (ví dụ gỗ cứng, gỗ mềm, ván dăm, ván xây dựng)– Vật liệu Kim loại	Đế mài sơ bộ, ví dụ mài các thanh và tắm ván thô	thô	4060
		Đế mài bề mặt và làm phẳng những chỗ gỗ ghế nhỏ	trung bình	80100120
		Đế chà hoàn thiện và chà bóng gỗ tinh		180240320400
best Paint	– Màu– Vẹc-ni– Chất đêm– Chất trám	Chà cho bong tróc sơn thô		4060
		Đế mài lớp sơn lót (ví dụ loại bỏ các nét cợ vẽ cuối cùng, giọt màu và các vệt)	trung bình	80100120
		Chà hoàn thiện sơn lót trước khi sơn phủ tinh		180240320400

Lắp/Thay Giấy Nhám lên trên Dĩa Chà

Dĩa chà (9) được trang bị một sợi bằng dán xe, để bạn có thể gắn giấy nhám với lớp bằng dán xe một cách nhanh chóng và dễ dàng.

Hãy gõ nhẹ sợi bằng dán xe của difa chà (9) trước khi đặt giấy nhám (10), để tạo độ bám tối ưu.

Hấy đặt chính xác giấy nhám (10) trên một mặt của dĩa chà (9), sau đó cố định giấy nhám lên dĩa chà và ăn chặt xuống.

Để đảm bảo hút bụi tối ưu, hãy lưu ý rằng lỗ đột trên giấy nhám phải khớp với các lỗ khoan trên để chà.

Đế gō giấy nhám (10) hāy cấm vào đầu nhọn và kéo ra khởi difa chà (9).

Bạn có thể dụng tất cả giấy nhám, dạ nỉ đánh bóng và vệ sinh seri Delta 93 mm thuộc chương trình phụ kiện Bosch.

Phụ kiện chà nhám, như là đệm lông cứu/dệm vải đánh bóng, được lắp vào địa chà cùng một cách thức như nhau.

Hút Dăm/Bụi

Mat bui từ các vật liệu được sơn phủ ngoài có chứa chỉ trên một số loại gỗ, khoáng vật và kim loại có thể gây nguy hại đến sức khoẻ con người. Đụng chạm hay hít thể các bụi này có thể làm người sử dụng hay đúng gân bị dị ứng và/hoặc gây nhiễm trùng hệ hô hấp.

Một số mật bụi cụ thể, ví dụ như bụi gỗ sôi hay dấu, được xem là chất gây ung thư, đặc biệt là có liên quan đến các chất phụ gia dùng xử lý gỗ (chất cromat, chất bảo quản gỗ). Có thể chỉ nên để thợ chuyên môn gia công các loại vật liệu có chứa amiang.

– Cách xa ở mức có thể được, sử dụng hệ thống hút thích hợp cho loại vật liệu.
- Tạo không khí thông thoáng nơi làm việc.
- Khuyến nghị nên mang mặt na phòng độc có bộ lọc cấp P2.

Tuân thủ các qui định của quốc gia bạn liên quan đến loại vật liệu gia công.

Tránh không để rác tích tụ tại nơi làm việc. Rác có thể để dàng bắt lừa.

Nói thiết bị hút bụi (xem hình A)

Hệ thống hút bụi (8) chỉ được chỉ định cho các công việc dùng tắm mài (9), không được sử dụng kết hợp với các dụng cụ gài khác.

Hãy luôn kết nối thiết bị hút bụi để mài.

Tháo dụng cụ gài và chốt chăn độ sâu để lắp hệ thống hút bụi (8) (Phụ kiện) (15).

Đầy hệ thống hút bụi (8) cho tới cử chăn cuối qua giá dỡ dụng cụ (4) lên cố kep của dụng cụ điện. Xoay thiết bị hút bụi vào vị trí mong muốn (không trục tiếp xuống dưới dụng cụ điện). Nhân tay gạt siết (16) để cố định hệ thống hút bụi.

Cảm bộ thích ứng hút (18) của ống hút mềm (19) lên các vòi hút (17). Nối ống hút (19) với một chiếc máy hút bụi (phụ kiện).

Trên trang đô thị bạn sẽ tìm thấy phần tổng quan về việc kết nối ở các máy hút bụi khác nhau. Máy hút bụi phải thích hợp dành cho loại vật liệu đang gia công.

Khi hút bụi khô loại đặc biệt gây nguy hại đến sức khỏe hoặc gây ra ung thư, hãy sử dụng máy hút bụi loại chuyên dụng.

Vận Hành

Bắt Đầu Vận Hành

Hãy cần thận với nguồn điện! Điện thể nguồn phải đúng với điện thể đã ghi rõ trên nhận máy. Dụng cụ điện được ghi 230 V cũng có thể được vận hành ở 220 V.

Bât Mỏ và Tất

Hãy đảm bảo rằng, bạn có thể nhân Công tắc bạt/tất, mà không cần nhà tay nằm.

Đế bạt dụng cụ điện hãy đây công tắc bạt/tất (1) ra trước, để trên công tắc "I" xuất hiện.

Đế tất dụng cụ điện hây đầy công tắc bạt/tát (1) lên trên, để trên công tắc "0" xuất hiện.

GOP 40-30: Đèn chiếu sáng khu vực làm việc giúp cải thiện tâm nhìn trong vùng làm việc trực tiếp. Nó được bật và tất tự động bằng dụng cụ điện.

▶ Không nhìn thẳng vào đèn chiếu sáng nơi làm việc, bạn có thể bị lóa mắt.

Chọn Trước Tốc Độ Của Hành Trình Xoay Tròn Với núm vận khía dùng chọn trước tân suất xoay tròn (2) bạn có thể chọn trước tốc độ của hành trình xoay tròn cân thiết trong khi vận hành.

Tốc độ của hành trình xoay tròn theo yêu cầu tùy thuộc vào loại vật liệu và điều kiện gia công và có thể xác định được thông qua thực tế thử nghiệm. Khi cửa, tách bóc và chà nhám các vật liệu cứng hơn như gỗ hoặc kim loại, tấn suất dao động "6" được khuyến dùng, ở những vật liệu mềm hơn như nhựa thì tấn suất dao động là "4".

Hướng Dẫn Sử Dụng

▶ Trước khi tiến hành bất cứ việc gì trên máy, kéo phích cắm điện nguồn ra.
▶ Luôn luôn doci cho máy hoàn toàn ngừng hẩn trước khi đặt xuống.

Hướng dẫn: Không che kín khe thông gió (3) của dụng cụ điện, nếu không tuổi thọ của dụng cụ điện sẽ giảm.

Nguyên Tắc Hoạt Động

Bằng hệ truyền động dao động, dụng cụ gài dao động thuận nghịch lên tới 20000 lần mỗi phút. Điều đó cho phép làm việc chính xác trong không gian hợp nhất.

Làm việc với lực ứng dụng đồng đều và chậm rãi, nếu không, hiệu suất làm việc sẽ bị giảm và dụng cụ ứng dụng có thể gặp trở ngại.

Trong khi thao tác, di chuyển máy tới và lui, làm vậy để cho dụng cụ ứng dụng không bị nóng quá mức và gặp trở ngai.

102 | Tiếng Việt

Cu'a

▶ Chỉ sử dụng lưới cửa còn nguyên vẹn, có tỉnh trạng hoàn hảo. Lưới cửa bị cong hay cùn có thể bị gãy, ảnh hưởng xấu đến sự cắt, và có thể gây ra sự đội ngược.
Khi cửa các loại vật liệu xây dựng nhẹ, tuân thủ các điều luật đã được qui định cũng như các khuyến cáo của nhà cung cấp vật liệu.
▶ Chi được gia công các vật liệu mềm như gỗ, tấm vũa trong quy trình cửa chim!

Hãy kiểm tra vật lạ như dinh, vít trước khi cửa bằng các lưới của HCS trên gỗ, vấn đảm, vất liệu xây dựng. Nếu cân, gỗ bỏ các ngoại vất ra hoặc sử dụng lưới của BIM.

Tách bóc

Hướng dẫn: Khi tách bóc gạch lát tưởng hãy lưu ý rằng dụng cụ gài chịu mài cao khi sử dụng lâu.

Chà nhám

Tốc độ gia công chà và cách thức chà được quyết định từ việc lựa chọn giấy nhám, sự chính đặt trước mức chuyển động qua lại và lực áp dụng.

Chỉ có giấy nhám không bị hư hỏng mới cho năng suất chà nhám tốt và kéo dài tuổi thọ của máy.

Hãy lưu ý việc đặt lực áp lên máy để chà phải đông đều; điều này làm tăng độ bên của giấy nhám.

Tạo lực đề thật mạnh lên máy để chà không làm tăng năng suất chà, nhưng lại làm tăng sự hao mòn của máy và giấy nhám.

Đế chà tại chỗ chính xác lên rìa cạnh, góc và các vị trí khó tiếp cận, ta có thể sử dụng chỉ với mũi hoặc một cạnh của đã chà.

Khi mài theo điểm, giấy nhám có thể bị nóng lên. Hãy giám tốc độ hành trình và áp lực tiếp xúc và làm mát giấy nhám thường xuyên.

Giấy nhám đã được dùng để chà kim loại không nên sử dụng để chà các loại vật liệu khác.

Chỉ nên sử dụng các phụ kiện chà nhám chính hăng Bosch.

Hãy luôn kết nối thiết bị hút bụi để mài.

Gia công nạo

Đế nạo, hãy chọn đặt tốc độ dao động cao.

Hãy làm việc trên nên mềm (ví dụ gỗ) trong góc phẳng và với áp lực tiếp xúc nhỏ. Nếu không thì máy nào có thể cắt phạm vào bề mặt.

Bảo Dương và Bảo Quản

Bảo Dương Và Làm Sạch

▶ Trước khi tiến hành bất cứ việc gì trên máy, kéo phích cấm diện nguồn ra.
▶ Đế được an toàn và máy hoạt động đúng chức năng, luôn luôn giữ máy và các khe thông gió được sạch.

Nếu như cân phải thay dây dẫn điện thì công việc này phải do hăng Bosch, hay một đại lý được

Bosch ủy nhiệm thực hiện để tránh gặp sự nguy hiểm do mất an toàn.

Dùng cọ sắt làm sạch dụng cụ sử dụng Riff (phụ kiện) thường xuyên.

Dịch vụ hỗ trợ khách hàng và tư vấn sử dụng

Bộ phân phục vụ hàng sau khi bán của chúng tôi trả lời các câu hỏi liên quan đến việc bảo dưỡng và sửa chữa các sản phẩm cũng như phụ tùng thay thế của bạn. Sở đô mô tả và thông tin về phụ tùng thay thế cũng có thể tra cứu theo dưới đây:

www.bosch-pt.com

Đội ngũ tư vấn sử dụng của Bosch sẽ giúp bạn giải đáp các thắc mắc về sản phẩm và phụ kiện.

Trong tất cả các phần hồi và đơn đặt phụ tùng, xin vui lòng luôn luôn nhập số hàng hóa 10 chữ số theo nhãn của hàng hóa.

Viêt Nam

CN CÔNG TY TNHH BOSCH VIỆT NAM TẠI TP.HCM

Tâng 14, Ngôi Nhà Đức, 33 Lê Duân

Phường Bến Nghé, Quận 1, Thành Phô Hồ Chỉ Minh

Tel.: [phone]

Fax: [phone]

Hotline: [phone]

Email: [e-mail]

www.bosch-pt.com.vn

www.baohanhbosch-pt.com.vn

Campuchia

Công ty TNHH Robert Bosch (Campuchia)

Đơn nguyên 8BC, GT Tower, Tâng 08, Đường 169,

Tiệp Khắc Blvd, Sangkat Veal Vong,

Khan 7 Makara, Phnom Penh

VAT TIN: 100 169 511

Tel.: [phone]

Tel.: [phone]

www.bosch.com.kh

Sự thải bổ

Máy, linh kiện và bao bì phải được phân loại để tái chế theo hướng thân thiện với môi trường.

Không được thái bỏ dụng cụ điện vào chung với rác sinh hoạt!
