XZ242QP - Монітор ACER - Безкоштовний посібник користувача

Бренд	Acer
Модель	XZ242QP
Тип продукту	РК-монітор
Розмір екрану	23,6 дюймів (60 см)
Максимальна роздільна здатність	1920 x 1080 @ 144 Гц (HDMI2/DP)
Частота оновлення	до 144 Гц
Час відгуку	4 мс (GtG)
Тип матриці	VA
Яскравість	400 кд/м² (типове)
Контрастність	100 000 000:1 макс (DCR)
Кут огляду	178° горизонтальний / 178° вертикальний
Підключення	2x HDMI, 1x DisplayPort, аудіовихід
Вбудовані динаміки	2 x 3 Вт
Технології	FreeSync, HDR, Light Blue, Black Boost, Точка прицілювання
Розміри (з підставкою)	534 x 516-396 x 234 мм
Вага нетто	4,2 кг
Регулювання висоти	120 мм ±5 мм
Нахил	-5° до +25°
Поворот	360°
Живлення	пост. струм 12 В, 5 А (адаптер живлення)
Споживання (робота)	34 Вт (типове)
Споживання (очікування)	0,5 Вт
Обслуговування та чищення	Вимкніть, відключіть, використовуйте м'яку тканину без аміаку та спирту
Безпека	Не відкривайте, зберігайте при температурі від -20°C до 60°C
Настінне кріплення	VESA (знімна підставка)

Часті запитання - XZ242QP ACER

Як почистити екран монітора Acer XZ242QP?

Вимкніть монітор і від'єднайте шнур живлення. Розпиліть розчин для чищення без розчинника на м'яку тканину та обережно протріть екран. Ніколи не використовуйте засоби на основі аміаку або спирту.

Які кабелі входять до комплекту?

Монітор постачається з кабелем живлення, адаптером, кабелем HDMI (опціонально), кабелем DisplayPort (опціонально) та посібником зі швидкого старту.

Як активувати технологію FreeSync?

FreeSync доступний через порти HDMI або DP. Переконайтеся, що ваше графічне джерело сумісне, та активуйте опцію в меню OSD монітора (у розділі Налаштування або Гра). Це динамічно регулює частоту оновлення для плавної роботи.

Яка максимальна роздільна здатність та частота оновлення?

Максимальна роздільна здатність – 1920 x 1080 з частотою оновлення до 144 Гц через HDMI2 або DisplayPort. Через HDMI1 – до 120 Гц.

Як відрегулювати висоту монітора?

Монітор має регулювання висоти на 120 мм ±5 мм. Потягніть або натисніть на верхню частину екрана, тримаючи основу, щоб відрегулювати висоту.

Чи можна закріпити монітор на стіні?

Так, підставка знімна, і монітор сумісний з настінними кріпленнями VESA. Зверніться до посібника зі швидкого старту для інструкцій зі зняття підставки.

Що робити, якщо після підключення немає зображення?

Перевірте, чи правильно підключений сигнальний кабель (HDMI/DP) та чи увімкнено монітор. Переконайтеся, що вибране джерело вхідного сигналу відповідає використовуваному порту (через кнопку джерела в меню OSD). Якщо проблема не зникає, перезавантажте комп'ютер.

Яке споживання електроенергії в режимі очікування?

Споживання в режимі очікування становить 0,5 Вт (типове). У вимкненому режимі також 0,5 Вт. Щоб заощадити більше енергії, від'єднайте адаптер живлення.

Як почистити корпус або рамку монітора?

Використовуйте злегка вологу м'яку тканину (воду) для протирання рамки та підставки. Не використовуйте агресивні хімічні речовини, аміак або спирт. Уникайте потрапляння рідини в отвори.

Де знайти повний посібник користувача?

Повний посібник доступний для безкоштовного завантаження у форматі PDF на сайті підтримки Acer або на notice-facile.com. Він містить 113 сторінок з детальним описом установки, налаштувань OSD та специфікацій.

ПОСІБНИК КОРИСТУВАЧА XZ242QP ACER

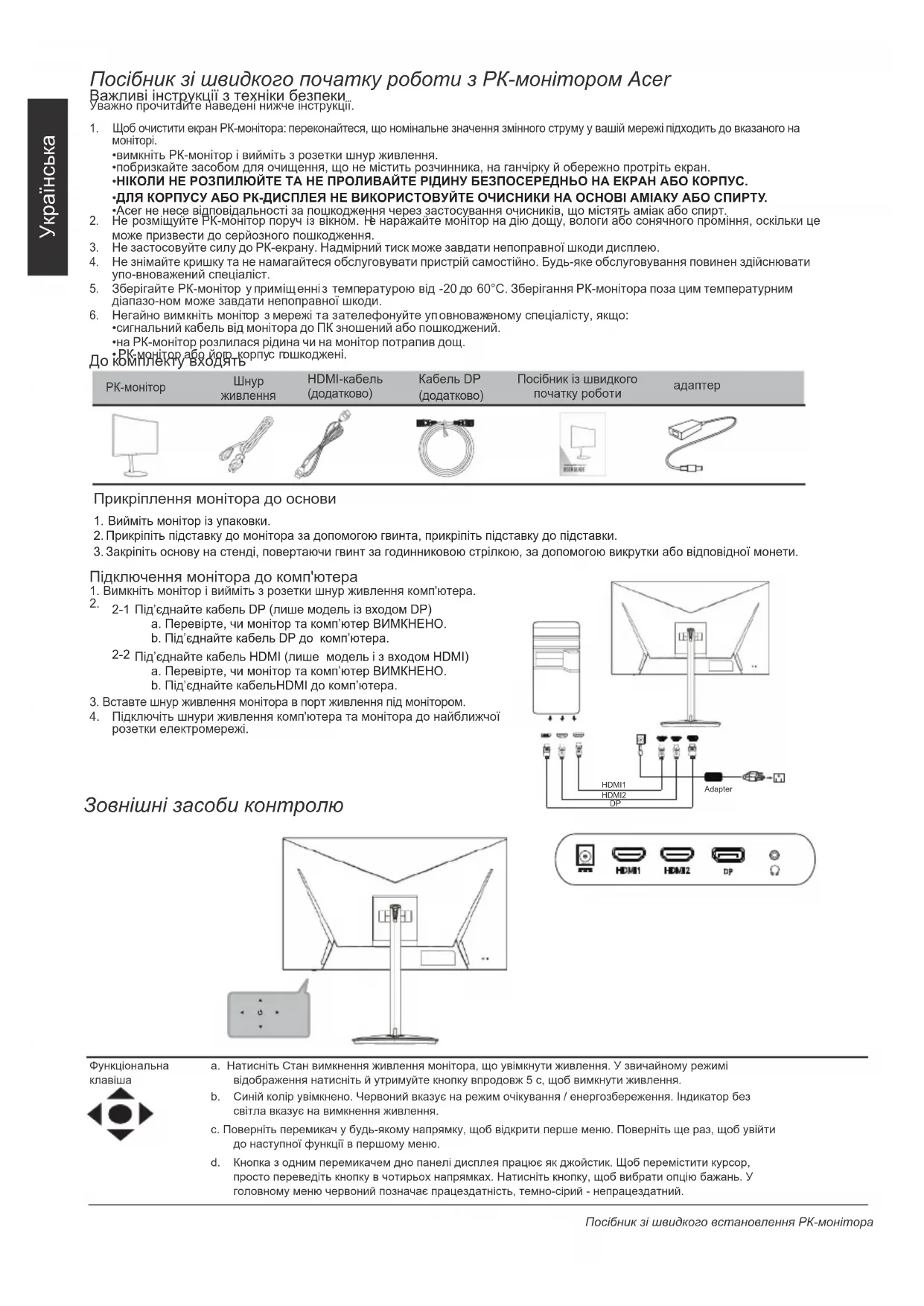

Посібник зі швидкого початку роботи з РК-монітором Асер

Важливі інструкції з техніки безпеки Уважно прочитайте наведені нижче інструкції.

1. Щоб очистити екран РК-монітора: переконайтеся, що номінальне значення змінного струму у вашій мережі підходить до вказаного на моніторі.
   •вимкніть РК-монітор і вийміть з розетки шнур живлення. •побризкайте засобом для очищення, що не містить розчинника, на ганчірку й обережно протріть екран.
   • НІКОЛИ НЕ РОЗПИЛЮЙТЕ ТА НЕ ПРОЛИВАЙТЕ РІДИНУ БЕЗПОСЕРЕДНЬО НА ЕКРАН АБО КОРПУС.
   •ДЛЯ КОРПУСУ АБО РК-ДИСПЛЕЯ НЕ ВИКОРИСТОВУЙТЕ ОЧИСНИКИ НА ОСНОВІ АМІАКУ АБО СПИРТУ.
   •Асер не несе відповідальності за пошкодження через застосування очисників, що містять аміак або спирт

2. Не розміщуйте РК-монітор поруч із вікном. Не наражайте монітор на дію дощу, вологи або сонячного проміння, оскільки це може призвести до серйозного пошкодження.

3. Не застосовуйте силу до РК-екрану. Надмірний тиск може завдати непоправної шкоди дисплею.

4. Не знімайте кришку та не намагайтеся обслуговувати пристрій самостійно. Будь-яке обслуговування повинен здійснювати упо-вноважений спеціаліст.

5. Зберігайте РК-монітор у приміщенні з температураю від -20 до 60°C. Зберігання РК-монітора поза цим температурним діапазо-ном може завдати непоправної шкоди.

6. Негайно вимкніть монітор з мережі та зателефонуйте уповноважному спеціалісту, якщо: •сигнальний кабель від монітора до ПК зношений або пошкоджений. •на РК-монітор розлилася рідина чи на монітор потрапив дощ.

До комплекту входять

РК-монітор	Шнурживлення	HDMI-кабель(додатково)	Кабель DP(додатково)	Посібник із швидкогопочатку роботи	адаптер

Прикріплення монітора до основи

1. Вийміть монітор із упаковки.
2. Прикріпіть підставку до монітора за допомогою гвинта, прикріпіть підставку до підставки.
3. Закріпіть основу на стенді, повертаючи гвинт за годинниковою стрілкою, за допомогою викрутки або відповідної монети.

Підключення монітора до комп'ютера

1. Вимкніть монітор і вийміть з розетки шнур живлення комп'ютера.
2. 2-1 Під'єднайте кабель DP (лише модель із входом DP) a. Перевірте, чи монітор та комп'ютер ВИМКНЕНО. b. Під'єднайте кабель DP до комп'ютера.

2-2 Під'єднайте кабель HDMI (лише модель і з входом HDMI)

а. Перевірте, чи монітор та комп'ютер ВИМКНЕНО.

b. Під'єднайте кабельНДМІ до комп'ютера.

1. Вставте шнур живлення монітора в порт живлення під монітором.
2. Підключіть шнури живлення комп'ютера та монітора до найближчої розетки електромережі.

Зовнішні засоби контролю

Функціональна клавіша

a. Натисніть Стан вимкнення живлення монітора, що увімкнути живлення. У звичайному режимі відображення натисніть й утримуйте кнопку впродовж 5 с, щоб вимкнути живлення.
b. Синій колір увімкнено. Червоний вказує на режим очікування / енергозбереження. Індикатор без світла вказує на вимкнення живлення.
с. Поверніть перемикач у будь-якому напрямку, щоб відкрити перше меню. Поверніть ще раз, щоб увійти до наступної функції в першому меню.
d. Кнопка з одним перемикачем дно панелі дисплея працює як джойстик. Щоб перемістити курсор, просто переведіть кнопку в чотирьох напрямках. Натисніть кнопку, щоб вибрати опцію бажань. У головному меню червоний позначає працездатність, темно-сірий - непрацездатний.

FreeSync (тільки HDMI/DP): Це дозволяє графічному джерелу, що підтримує FreeSync, динамічно регулювати частоту оновлення екрану на основі часто ти кадрів типового контенту для енергоефективного поновлення дисплея практично без переривання і затримки.

Правила та примітки про безпеку

Примітки FCC (Федеральної комісії зв'язку США)

Цей пристрій було перевірено та визнано таким, що відповідає обмеженням для цифрових пристроїв класу В згідно з чатиною 15 правил FCC. Ці обмеження встановлені, щоб забезпечити належний захист від радіозавад у житловому секторі. Цей пристрій створює, використовує та може випромінювати енергію радіочастот. Якщо пристрій встановлений та використовується без дотримання цих вказівок, він може викликати шкідливі завади радіозв'язку.

Проте немає гарантії, що завади не з'являться у певному місці встановлення. Якщо цей пристрій справді викликає шкідливі завади з прийомом радіо- або телесигналу, що можна визначити, вимкнувши та знову увімкнувши пристрій, радимо користувачеві виправити ситуацію одним або більше з наведених способів:

• змінити напрямок або перемістити антену прийому.
• збільшити відстань між пристроєм і приймачем.
• підключити пристрій до розетки іншої електромережі, ніж та, до якої підключено приймач.
  • звернутися по консультацію до дилера або досвідченого радіо-/телетехніка.

Декларація про відповідність вимогам ЄС

Компанія «Асег Inc.» заявляє, що цей РК-монітор відповідає основним вимогам та іншим відповідним правилам Директиви EMC 2014/30/EU, Директиви про низьку напругу 2014/35/EU, Директиви про вміст шкідливих речовин 2011/65/EU (RoHS) і Директиви 2009/125/EC, маючи на меті створення системи вимог до екодизайну виробів, пов'язаних з енергетикою.

Примітка. Екрановані кабелі

Для дотримання вимог EMC слід підключати екрановані кабелі до решти обчислювальних приладів.

Примітка. Периферійні пристрої

До цього устаткування можна підключати лише ті периферійні пристрої (пристрої входу/виходу, термінали, принтери тощо), які сертифіковані щодо відповідності обмеженням Класу В. Робота з несертифікованими периферійними пристроями може призвести до виникнення завад прийому радіо- та телесигналу.

Увага!

Зміни або модифікації, не схвалені в письмовому вигляді виробником, можуть призвести до втрати права користуватися виробом, яке надає Федеральна комісія зв'язку США.

Умови роботи

Цей пристрій відповідає вимогам частини 15 правил FCC. Експлуатація можлива за виконання таких двох умов: (1) цей пристрій не повинен викликати шкідливі завади та (2) цей пристрій повинен приймати будь-які отримувані завади, включно з тими, що можуть спричинити неправильну роботу.

Примітка. Користувачам у Канаді

Цей цифровий пристрій Класу В відповідає правилам Canadian ICES-003.

Утилізація спрацьованого обладнання у житловому секторі країн ЄС

Цей символ на виробі або його упаковці вказує на заборону викидати цей продукт разом із побутовим сміттям. Натомість ви відповідаєте за утилізацію спрацьованого обладнання, відправляючи його у призначені пункти прийому для переробки спрацьованого електронного й електричного обладнання. Окремі збір і переробка спрацьованого обладнання допоможуть зберегти природні ресурси, захистити довкілля та людське здоров'я. Щоб отримати більше інформації про те, куди можна здати спрацьоване обладнання на переробку, зверніться до міськради у своєму районі, комунального підприємства з утилізації сміття або магазину, де ви придбали виріб.

Для того, щоб запобігти пошкодженню монітор, не підняти монітор на свою базу. Компанією Acer монітор призначені для відео та візуального відображення інформації, отримані з електронних пристроїв.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

Назва моделі	Версія	XZ242Q
РК-панель	Система приводу	Кольоровий TFT PK-дисплей
	Розмір	23.6 дюйми (60 см)
	Крок пікселя	0.27156мм
	Яскравість	400 ніт (тип.)
	Контрастність	макс. 100000000:1 (DCR)
	Кут перегляду	CR>10; R/L:178 U/D:178
	Час реагування	4 мс (від шлюзу до шлюзу)
	Тип панелі	VA
Частота по	Частота по горизонталі	HDMI1: 15KHz-140KHzHDMI2: 15KHz-180KHzDP:180KHz-180KHz
	Частота по вертикалі	HDMI1: 48Hz-120HzHDMI2:48Hz-144HzDP:48Hz-144Hz
Спікер		3WX2
Аудіо		Модель Audio-Output (тільки аудіо-вихід)
Кольори дисплея		16,7 млн. кольорів
Синхросигнал		35.3МГц
Макс. роздільна здатність		HDMI1: 1920x1080@120Hz;HDMI2: 1920x1080@144Hz;DP: 1920 x1080@144Hz;
Стандарт Plug & Play		Стандарт VESA DDCCI/DDC2B
Клас енергоєфективності		A
*Щорічне споживання енергії		28 kWh (для моделі HDMI-введення)
Енергоспоживання	Робочий режимРежим очікуванняНеробочий режим	34Вт0,5 Вт (звич.)0,5 Вт (звич.)
Вхідний роз'єм		HDMI1HDMI2DP
Вхідний відеосигнал		HDMI (лише для моделей зHDMI-концентратором)DP (лише для моделей зDP-концентратором)
Максимальний розмір екрану		По горизонталі: 521.4ммПо вертикалі: 293.3мм
Джерело живлення		DC 12V 5A
Умови довкілля		Температура експлуатації: від 0 до 40°CTемпература зберігання: від -20 до 60°CВідносна вологість повітря під час експлуатації: від 10 до 85 %
Габарити		534(довжина) x 516-396(висота) x 234 (товщина) мм
Маса (нетто)		4.2 кг
Механічні характеристики		Нахил: від -5 ° до + 25 °Поворотний: 360 °Регулювання висоти: 120 мм:5 ммСтупінь: НіЗнімна підставка для ніг: Так
Зовнішні засобиконтролю:	Функції	Яскравість МuteКонтраст Над приводомЧорний Boost FreesупсСинє світло Цільова точкаACM МоваHDR Супер різкість ПрозорістьГамма Частота оновлення NumТемпература кольору Блокування екранного менюРежим Вхідні даніКолірний простір Авто джерелоРежим градації сірого Формат DP6-ось Нне Широкий режим6-ось Насит РІР / РВРОбсяг Призначення гарячих клавіш
* Всі технічні характеристики можуть бути змінені без попередження.* Щорічне споживання енергії розраховується з використанням типового енергоспоживання 4 години на добу, 365 днів на рік.
Відповідність правилам[IMAGE]

Посібники та інша документація до пристрою Асег знаходяться на офіційному веб-сайті підтримки компанії «Асег».
